Tipo de produto	Painel solar
Marca	Perel
Modelo	SOL6N
Tipo de células	Silício amorfo
Tensão de saída	13.5 V
Corrente de saída máx.	350 mA
Potência de saída máx.	5 W
Tensão de circuito aberto (Voc)	21 V
Tensão de saída máx. (Vmp)	17.5 V
Cor	Cinza
Índice de proteção	IP61
Dimensões	352 x 338 x 16 mm
Temperatura de trabalho	-15 a +45 °C
Comprimento do cabo	3 m
Conectores	Pinças de bateria e plugue isqueiro
Diodo de bloqueio	Integrada
Indicação de carga	Sim
Vidro laminado duplo	Sim
Utilização	Manutenção de carga de bateria 12 V (veículo, barco)
Funcionamento	Transformação da energia solar em eletricidade 12 VCC
Manutenção	Limpar a superfície de vidro com um pano macio
Precauções	Evitar contato com ácidos e álcalis

Perguntas frequentes - SOL6N Perel

Como orientar o painel solar?

Oriente o painel frontalmente em direção ao sol em um local aberto, sem sombra. Ajuste o ângulo para maximizar a exposição.

Como conectar o painel a uma bateria?

Use as pinças jacaré fornecidas: cabo vermelho no positivo (+) e cabo preto no negativo (-) da bateria. Respeite a polaridade.

O painel funciona em tempo nublado?

Sim, o painel funciona sob céu nublado, embora a potência seja reduzida. Ele perde menos potência devido ao calor do que outros modelos.

Qual é a tensão de saída máxima?

A tensão de saída máxima (Vmp) é de 17.5 V. A tensão de circuito aberto (Voc) é de 21 V.

Como limpar o painel solar?

Limpe periodicamente a superfície de vidro com um pano macio para garantir máxima eficiência. Evite produtos abrasivos.

Quais precauções de segurança devo tomar?

Evite qualquer contato com ácidos e álcalis. Manuseie o painel com cuidado para não danificar o substrato de vidro. Use apenas acessórios originais.

O que fazer se o painel não carregar?

Verifique se o painel está orientado em direção ao sol e se as conexões estão bem estabelecidas. Certifique-se de que a bateria não está defeituosa. Contate o suporte pós-venda se o problema persistir.

Pode-se usar o painel para recarregar baterias de carro?

Sim, é ideal para manter a carga de baterias 12 V de veículos, barcos, etc. A potência de 5 W permite uma carga de manutenção.

Qual é o índice de proteção IP do painel?

O índice de proteção é IP61, o que significa que é protegido contra poeira e projeções de água.

Como garantir a durabilidade do painel?

O painel possui vidro laminado duplo para melhor proteção. Evite impactos e siga as instruções de manutenção e segurança.

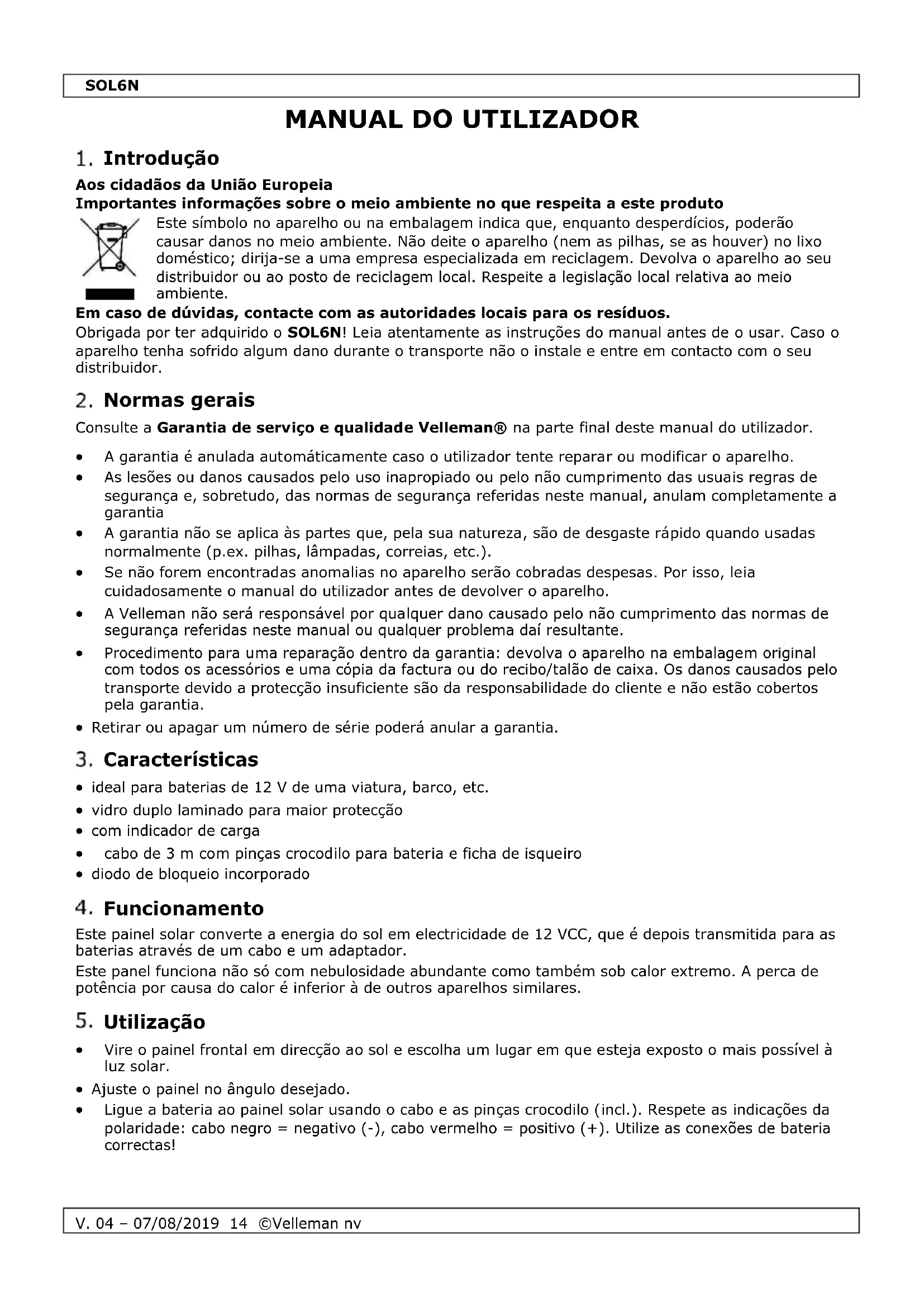

MANUAL DE UTILIZADOR SOL6N Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Obrigada por ter adquirido o SOL6N! Leia atentamente as instruções do manual antes de o usar. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• A garantia é anulada automáticamente caso o utilizador tente reparar ou modificar o aparelho.
• As lesões ou danos causados pelo uso inapropiado ou pelo não cumprimento das usuais regras de segurança e, sobretudo, das normas de segurança referidas neste manual, anulam completamente a garantia
• A garantia não se aplica às partes que, pela sua natureza, são de desgaste rápido quando usadas normalmente (p.ex. pilhas, lâmpadas, correias, etc.).
• Se não forem encontradas anomalias no aparelho serão cobradas despesas. Por isso, leia cuidadosamente o manual do utilizador antes de devolver o aparelho.
• A Velleman não será responsável por qualquer dano causado pelo não cumprimento das normas de segurança referidas neste manual ou qualquer problema daí resultante.
• Procedimento para uma reparação dentro da garantia: devolva o aparelho na embalagem original com todos os acessórios e uma cópia da factura ou do recibo/talão de caixa. Os danos causados pelo transporte devido a protecção insuficiente são da responsabilidade do cliente e não estão cobertos pela garantia.
• Retirar ou apagar um número de série poderá anular a garantia.

3. Características

• ideal para baterias de 12 V de uma viatura, barco, etc.
• vidro duplo laminado para maior protecção
  • com indicador de carga
• cabo de 3 m com pinças crocodilo para bateria e ficha de isqueiro
  • diodo de bloqueio incorporado

4. Funcionamento

Este painel solar converte a energia do sol em electricidade de 12 VCC, que é depois transmitida para as baterias através de um cabo e um adaptador.

Este panel funciona não só com nebulosidade abundante como também sob calor extremo. A perca de potência por causa do calor é inferior à de outros aparelhos similares.

5. Utilização

• Vire o painel frontal em direcção ao sol e escolha um lugar em que esteja exposto o mais possível à luz solar.
• Ajuste o painel no ângulo desejado.
• Ligue a bateria ao painel solar usando o cabo e as pinças crocodilo (incl.). Respete as indicações da polaridade: cabo negro = negativo (-), cabo vermelho = positivo (+). Utilize as conexões de bateria correctas!

SOL6N

6. Cuidados

• Limpe a superfície de vidro regularmente usando um pano suave para o máximo rendimento do aparelho.
• Trate o painel solar com muito cuidado para não danificar o vidro.
• Evite o contacto com ácido ou substâncias alcalinas.

7. Especificações

tipo silicone amorfo

voltagem de saída 13.5 V

corrente de saída 350 mA

potência max. 5 W (com indicador de carga)

cor......cinzento

grau de protecção IP IP61

dimensões 352 x 338 x 16 mm

temperatura de funcionamento....-15 to +45 °C

voltagem do circuito aberto (Voc) 21 V

voltagem nominal (Vmp) 17.5 V

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detem os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estrictamente proíbido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Vel leman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

2, todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÃ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com Indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
