MANUAL DE UTILIZADOR SOL30P Perel

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Risco de descarga eléctrica ao tentar abrir o aparelho. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. Não tente abrir o aparelho. Recorra a pessoal qualificado se forem necessárias reparações. Assim que o módulo solar fica exposto à luz (sol), os terminais na caixa de ligação ficam ativos. Para evitar curto-circuitos durante a montagem e ligação, mantenha os terminais afastado da luz ou cubra-os de modo a que não produzam energia. Retire a cobertura assim que as ligações tiverem sido feitas.

Monte sempre o módulo numa superfície direita e plana. Não curve ou torça o módulo. Nunca tente separar ou desmontar o módulo. Evite perfurar ou soldar a estrutura sempre que possível. Não use ferramentas metálicas afiadas ou quaisquer outras ferramentas que possam riscar a superfície do módulo. Instale o módulo na horizontal ou na vertical, com a caixa de ligação na parte de cima. O módulo solar deve ficar virado para sul num ângulo de 0-20°. Tenha em consideração que se o módulo solar ficar encoberto pela sombra, a sua potência será reduzida consideravelmente. Escolha uma localização para o módulo onde exista a menor sombra possível.

Consulte a Garantia de serviço e qualidade Velleman

na parte final deste manual do utilizador. Familiarize-se com o funcionamento do aparelho antes de o utilizar. Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia. Utilize o aparelho apenas para as aplicações descritas neste manual. Todos os outros usos podem levar a um curto-circuito, queimaduras, eletrochoques, de colisão, etc. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 28 ©Velleman nv

Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto. Guarde este manual para posterior consulta.

Veja as imagens na página 2 deste manual.

1. Use um cabo apropriado – de preferência um cabo com resistência UV e uma secção de 1-2.5 mm²

- dependendo do comprimento do cabo e do tamanho do painel.

2. Abra a caixa de ligação. Passe o cabo através da braçadeira do cabo. Verifique cuidadosamente as

marcas da polaridade no bloco de terminais e ligue os cabos positivo e negativo em conformidade. As marcas de polaridade encontram-se perto dos parafusos das braçadeiras dos cabos.

Cubra os fios e os terminais com Vaselina

para os proteger contra a corrosão. Certifique-se de que as braçadeiras ficam bem apertadas. Feche a tampa da caixa de ligação com firmeza de modo a impedir a entrada de humidade. Caso o módulo solar seja montado numa zona à beira-mar, é extremamente importante proteger a instalação contra a humidade e a corrosão provocada pela água salgada.

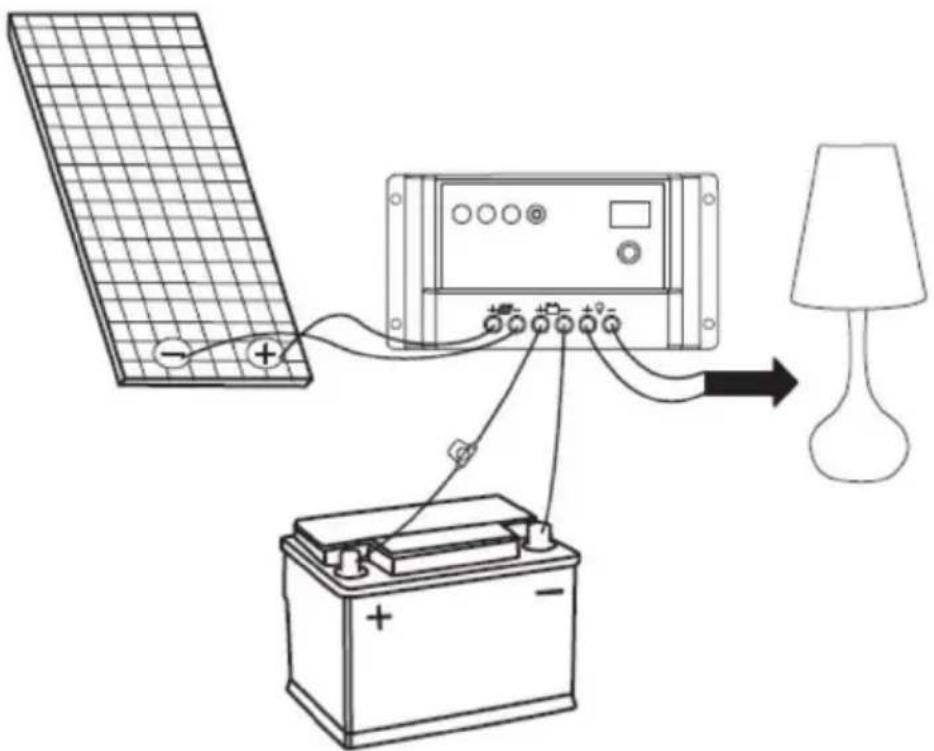

O módulo solar deve ser ligado a um sistema de bateria através de um controlador de carga.

Caso seja usado mais do que um painel, estes podem ser ligados em série ou em paralelo.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 29 ©Velleman nv

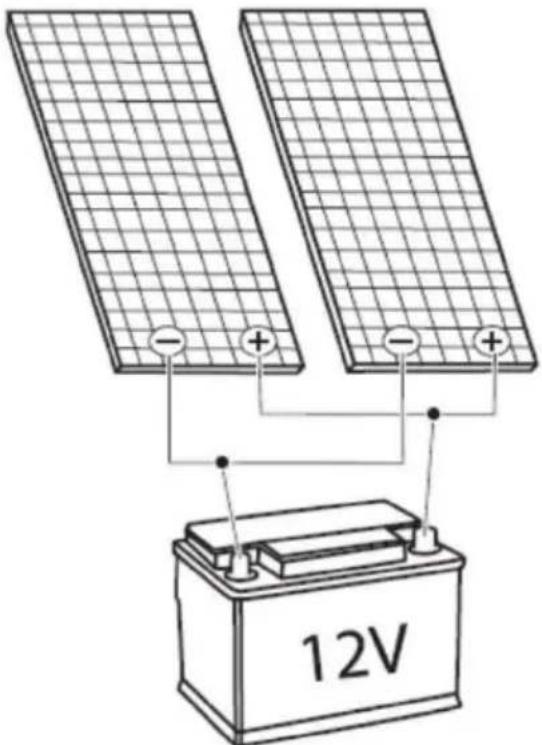

Ligação em Paralelo Ligue os seus módulos solares em paralelo ligando o positivo ao positivo e o negativo ao negativo.

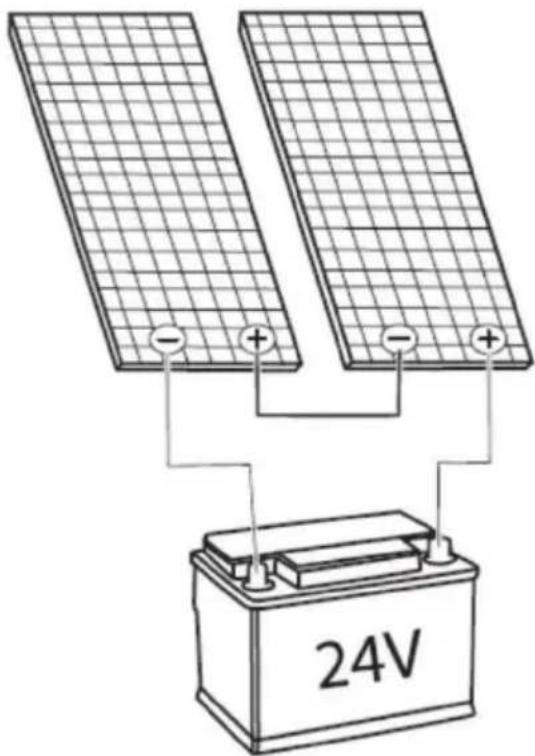

Ligação em Série: Ligue os seus módulos solares em série ligando o positivo do módulo ao negativo do módulo seguinte.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 30 ©Velleman nv

7. Limpeza e manutenção

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

tensão em Pmax (Vmp) ................................................................................ 17.6 V coeficiente de temperatura de Voc ............................................. -(0.40 ± 0.05) %/°C coeficiente de temperatura de Isc .............................................. (0.065 ± 0.01) %/°C coeficiente de temperatura da potência......................................... -(0.5 ± 0.05) %/°C NOCT (ar 20 °C; sol 0.8 kW/m vento 1 m/s) ............................................... 47 ± 2 °C temperatura de funcionamento ........................................................... -40 °C a 85 °C tensão máxima do sistema ......................................................................... 600 VDC tolerância de potência ...................................................................................± 3 % células .......................................................... células solares em silicone policristalino SOL10P tensão máxima (Pmax) ................................................................................... 10 W corrente em Pmax (Imp)............................................................................... 0.58 A tensão em circuito-aberto (Voc) ..................................................................... 21.8 V corrente de curto-circuito (Ccc) ..................................................................... 0.61 A nº de células e conexões .......................................................................... 36 (4 x 9) dimensões do módulo ................................................................. 356 x 253 x 30 mm peso ............................................................................................ 1.16 kg (2.56 lb.) SOL30P tensão máxima (Pmax) ................................................................................... 30 W corrente em Pmax (Imp)............................................................................... 1.71 A tensão em circuito-aberto (Voc) ........................................................................ 22 V corrente de curto-circuito (Ccc) ..................................................................... 1.81 A nº de células e conexões ......................................................................... 36 (2 x 18) dimensões do módulo ................................................................. 650 x 350 x 30 mm peso ............................................................................................. 3.1 kg (7.68 lb.) SOL60P tensão máxima (Pmax) ................................................................................... 60 W corrente em Pmax (Imp)............................................................................... 3.46 A tensão em circuito-aberto (Voc) ........................................................................ 22 V corrente de curto-circuito (Ccc) ..................................................................... 3.66 A nº de células e conexões .......................................................................... 36 (4 x 9) dimensões do módulo ................................................................. 670 x 650 x 30 mm peso ............................................................................................ 4.6 kg (10.14 lb.) Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia). Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos: - todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas…) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituìveis), lâmpadas, peças em borracha correias… (lista ilimitada); - todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.; - danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante ; - todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento. - todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®; - despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as condições aqui mencionadas. A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
