MANUAL DE UTILIZADOR Synergy Black Label B200 KLIPSCH

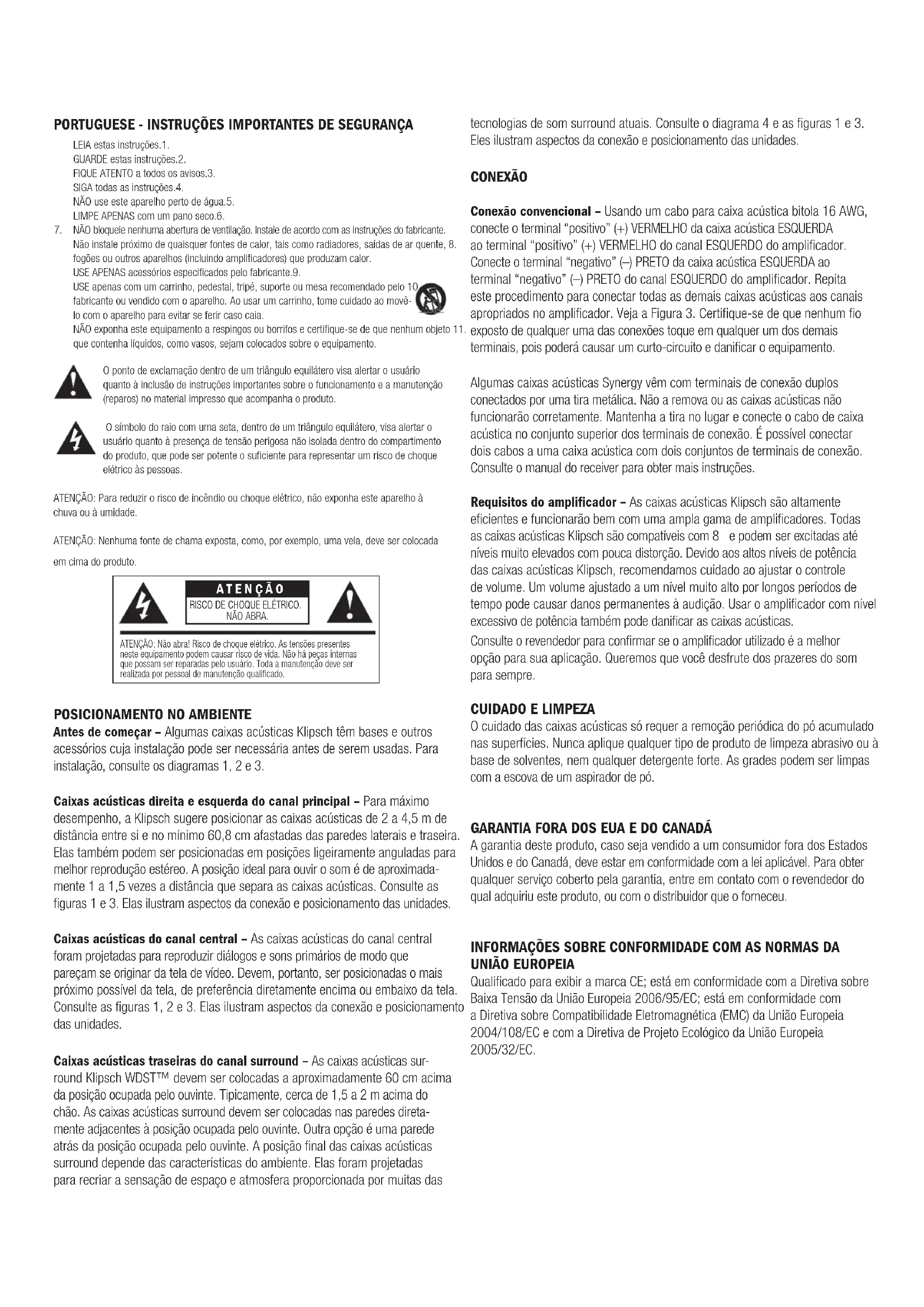

Optionale seitliche Platzierung der Surround- Lautsprecher (Option A wird bevorzugt) (Links) (Rechts) (Center) (Satellit links) (Satellit rechts) ODER ODERPORTUGUESE - INSTRUÇÕES IMPORTANTES DE SEGURANÇA LEIA estas instruções.1. GUARDE estas instruções.2. FIQUE ATENTO a todos os avisos.3. SIGA todas as instruções.4. NÃO use este aparelho perto de água.5. LIMPE APENAS com um pano seco.6. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.7. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, 8. fogões ou outros aparelhos (incluindo amplificadores) que produzam calor. USE APENAS acessórios especificados pelo fabricante.9. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo 10. fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê- lo com o aparelho para evitar se ferir caso caia. NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto 11. que contenha líquidos, como vasos, sejam colocados sobre o equipamento. O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção (reparos) no material impresso que acompanha o produto. O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico às pessoas. ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade. ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada em cima do produto.

POSICIONAMENTO NO AMBIENTE

Antes de começar – Algumas caixas acústicas Klipsch têm bases e outros acessórios cuja instalação pode ser necessária antes de serem usadas. Para instalação, consulte os diagramas 1, 2 e 3. Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch sugere posicionar as caixas acústicas de 2 a 4,5 m de distância entre si e no mínimo 60,8 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em posições ligeiramente anguladas para melhor reprodução estéreo. A posição ideal para ouvir o som é de aproximada- mente 1 a 1,5 vezes a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades. Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente encima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades. Caixas acústicas traseiras do canal surround – As caixas acústicas sur- round Klipsch WDST™ devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte. Tipicamente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes direta- mente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte o diagrama 4 e as figuras 1 e 3. Eles ilustram aspectos da conexão e posicionamento das unidades. CONEXÃO Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (–) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (–) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Veja a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, pois poderá causar um curto-circuito e danificar o equipamento. Algumas caixas acústicas Synergy vêm com terminais de conexão duplos conectados por uma tira metálica. Não a remova ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica com dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções. Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma ampla gama de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Queremos que você desfrute dos prazeres do som para sempre.

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca aplique qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó. GARANTIA FORA DOS EUA E DO CANADÁ A garantia deste produto, caso seja vendido a um consumidor fora dos Estados Unidos e do Canadá, deve estar em conformidade com a lei aplicável. Para obter qualquer serviço coberto pela garantia, entre em contato com o revendedor do qual adquiriu este produto, ou com o distribuidor que o forneceu. INFORMAÇÕES SOBRE CONFORMIDADE COM AS NORMAS DA

Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com a Diretiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia 2004/108/EC e com a Diretiva de Projeto Ecológico da União Europeia 2005/32/EC. ATENÇÃO RISCO DE CHOQUE ELÉTRICO. NÃO ABRA. ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.aVISO SOBre a DIretIVa Weee Nota: Esta marca se aplica apenas aos países da União Europeia (UE) e à Noruega. Este aparelho está rotulado em conformidade com a Diretiva Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos e eletrônicos (WEEE). Este rótulo indica que este produto não deve ser descartado junto com lixo residencial. Deve ser levado para uma instalação apropriada para ser recuperado e reciclado. reGIStrO DO prODUtO Registre o produto on-line no site www.klipsch.com/register. A Klipsch o manterá atualizado sobre novos produtos e promoções. • Suas informações pessoais nunca serão vendidas a terceiros. • As informações solicitadas para registro do produto não são usadas para fins • de garantia. Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.figura 3 figura 1 Front LeftFront RightBack Surround Left Back Surround RightSurround RightSurround Left Speaker HookupCenterHDMI OutHDMI 1 HDMI 2 HDMI 3

TAPE TV DVDMonitor Out Video Out In In In InCBL/SATSub Pre Out Posicionamento das caixas acústicas no ambiente Optional side surround placement(Option A is preferred) Canal central Conexões padrão Diagrama 1 Caixas acústicas de estante Pés de borracha Caixas acústicas surround Pés de borracha abaulados (colocar atrás ou embaixo, dependendo do local de instalação) Canal central Terminal ajustável Caixas acústicas surround para instalação em parede Caution! Do not use keyholes for ceiling mounting! Caixas acústicas surround para instalação em parede Consulte a seção “Posicionamento no ambiente” do manual Modelo para instalação Parafusos de cabeça chata para madeira no 10 ou 12 de 63 a 76 mm de comprimento Montar na viga de parede ou usar buchas – deixar 64 mm exposto CUIDADO! Não use o orifício em forma de fechadura para instalação no teto! Diagrama 2 Diagrama 4 Diagrama 3 figura 2 AcimaAbaixo
