Charles CVC3712 - Aspirador Numatic - Manual de utilização gratuito

Tipo de produto	Aspirador de água e pó
Marca	Numatic
Modelo	Charles CVC3712
Potência nominal	1060 W
Capacidade do reservatório (seco)	15 L
Capacidade do reservatório (húmido)	9 L
Dimensões (C x L x A)	360 x 370 x 510 mm
Peso líquido	9 kg
Nível sonoro	73-77 dB(A)
Comprimento do cabo	10 m
Classe de proteção	II
Alimentação	220-240 V ~ 50 Hz
Funções principais	Aspiração de matérias secas, húmidas e limpeza de tapetes
Manutenção e limpeza	Esvaziar regularmente o reservatório, limpar os filtros, verificar o flutuador
Segurança	Paragem automática em modo húmido, flutuador de segurança, desconexão antes da manutenção
Peças sobressalentes e reparabilidade	Peças originais Numatic disponíveis, reparação por pessoal qualificado
Informações gerais	Utilização interior e comercial (hotéis, escolas, hospitais, etc.)

Perguntas frequentes - Charles CVC3712 Numatic

Qual é a potência do aspirador Charles CVC3712 ?

O aspirador tem uma potência nominal de 1060 W.

Qual é a capacidade do reservatório para aspiração a seco e húmida ?

A capacidade a seco é de 15 litros e a húmida de 9 litros.

Posso utilizar o aspirador para aspirar líquidos ?

Sim, o modelo Charles CVC3712 foi concebido para a aspiração de matérias húmidas. Certifique-se de que o flutuador de segurança funciona corretamente e esvazie o reservatório antes de aspirar líquidos.

Como fazer a manutenção do aspirador ?

Esvazie regularmente o reservatório, limpe os filtros, verifique o estado do saco filtrante e do filtro, e controle o cabo de alimentação. Nunca limpe a máquina com vapor ou água sob pressão.

Que tipo de filtro utiliza o aspirador ?

O aspirador utiliza um saco filtrante e um filtro adequados. É importante utilizar sempre um saco e um filtro durante a aspiração a seco.

O que fazer se o aspirador parar de funcionar em modo húmido ?

Pare e desligue o aparelho. Verifique se o flutuador de segurança foi acionado (ruído diferente). Retire a escova elétrica e esvazie o reservatório. Verifique se as mangueiras não estão entupidas.

O aspirador é adequado para uso comercial ?

Sim, é adequado para uso comercial, por exemplo em hotéis, escolas, hospitais, fábricas, lojas e escritórios.

Quais são as dimensões e o peso do aspirador ?

As dimensões são de 360 x 370 x 510 mm e o peso é de 9 kg.

Posso aspirar cinzas quentes ou beatas ?

Não, nunca aspire cinzas quentes ou beatas de cigarro acesas pois isso apresenta risco de incêndio.

Onde posso encontrar peças sobressalentes ?

Contacte o seu revendedor Numatic ou o serviço de assistência técnica Numatic pelo [phone] para peças originais.

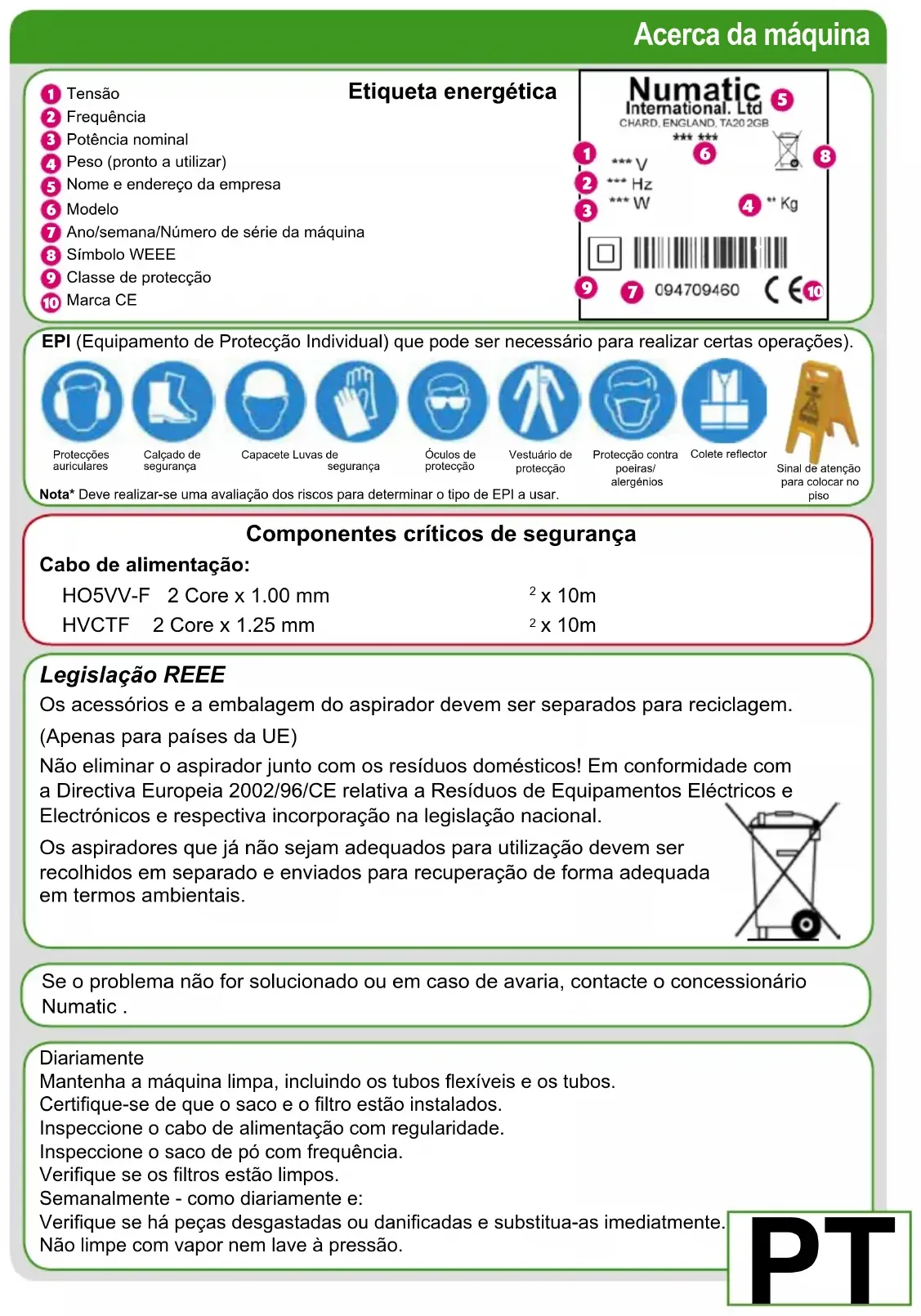

MANUAL DE UTILIZADOR Charles CVC3712 Numatic

Instruções originais

Advertência! Leia as instruções antes de usar a máquina

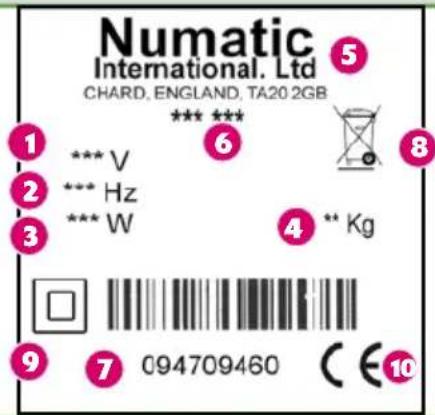

1 Tensão
2 Frequência
3 Potência nominal
4 Peso (pronto a utilizar)
5 Nome e endereço da empresa
6 Modelo
7 Ano/semana/Número de série da máquina
8 Símbolo WEEE
9 Classe de protecção
10 Marca CE

EPI (Equipamento de Protecção Individual) que pode ser necessário para realizar certas operações).

Protecções auriculares

Calçado de segurança

Capacete Luvas de segurança

Óculos de protecção

Vestuário de protecção

Protecção contra poeiras/ alergénios

Colete reflector

Sinal de atenção para colocar no piso
Nota* Deve realizar-se uma avaliação dos riscos para determinar o tipo de EPI a usar.

Componentes críticos de segurança

Cabo de alimentação:

HO5VV-F 2 Core x 1.00 mm

^2 x 10m

HVCTF 2 Core x 1.25 mm

^2 x 10m

Legislação REEE

Os acessórios e a embalagem do aspirador devem ser separados para reciclagem. (Apenas para países da UE)

Não eliminar o aspirador junto com os resíduos domésticos! Em conformidade com a Directiva Europeia 2002/96/CE relativa a Resíduos de Equipamentos Eléctricos e Electrónicos e respectiva incorporação na legislação nacional.

Os aspiradores que já não sejam adequados para utilização devem ser recolhidos em separado e enviados para recuperação de forma adequada em termos ambientais.

Se o problema não for solucionado ou em caso de avaria, contacte o concessionário Numatic.

Diariamente

Mantenha a máquina limpa, incluindo os tubos flexíveis e os tubos.

Certifique-se de que o saco e o filtro estão instalados.

Inspeccione o cabo de alimentação com regularidade.

Inspeccione o saco de pó com frequência.

Verifique se os filtros estão limpos.

Verifique se há peças desgastadas ou danificadas e substitua-as imediatmente.

Não limpe com vapor nem lave à pressão.

PT

Informação relativa a aspiradores de utilização EM SECO E COM LÍQUIDOS

Advertência

Leia o manual de instruções antes de usar a máquina.

Os operadores devem receber formação adequada relativa à utilização destas máquinas.

Tal como acontece com qualquer equipamento eléctrico, deve ter-se sempre especial cuidado e atenção durante a utilização, assim como se deve assegurar a execução de operações periódicas de manutenção de rotina e prevenção para garantir um

funcionamento seguro.

Se a manutenção não for devidamente realizada e se as peças não forem substituídas por outras da especificação certa, a segurança do equipamento pode ser comprometida e o fabricante não poderá aceitar qualquer responsabilidade por esse facto.

A máquina deve ser desligada da alimentação eléctrica retirando a ficha da tomada durante operações de limpeza ou manutenção e quando se substituir peças ou se converter a máquina para outra função.

A máquina não deve ser utilizada por crianças ou indivíduos com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou conhecimentos, a menos que sejam vigiados ou recebam formação.

As crianças vigiadas NÃO devem brincar com a máquina.

Este aparelho destina-se a ser montado, limpo e submetido a manutenção por um adulto.

A máquina não é um brinquedo.

Atenção

Caso seja expelida espuma/líquidos do sistema de escape da máquina, esta deve ser desligada de imediato.

Deixe que o líquido acumulado escorra pelo sistema de escape da máquina, verifique o flutuador para garantir que funciona correctamente, esvazie o recipiente caso esteja cheio de líquido e monte novamente a máquina. Imediatamente após o arranque, haverá uma determinada quantidade de líquido a escorrer pelo sistema de escape da máquina.

Trata-se do líquido residual ainda no interior do cabeçote de accionamento.

Esse líquido será descarregado rapidamente e depois disso a máquina deverá funcionar normalmente.

O líquido ejectado pela máquina pode ser perigoso devido à temperatura, pressão ou teor químico do mesmo.

Esta máquina não é adequada para a recolha de substâncias com perigo biológico ou poeiras perigosas ou explosivas. Contacte o seu distribuidor local se necessitar de uma máquina com capacidade para realizar essas tarefas.

Deve assegurar-se de que o sistema de filtragem instalado na máquina é adequado para o material a recolher.

Esta máquina destina-se exclusivamente a utilização em interiores.

Esta máquina deve ser armazenada apenas em espaços interiores.

Este produto está em conformidade com os requisitos da norma IEC 60335-2-69.

Ao deslocar a máquina de um local para outro, tenha em atenção o peso da máquina.

NOTAS Esta máquina também é adequada à utilização comercial, por exemplo em hotéis,

escolas, hospitais, fábricas, lojas e escritórios para outros fins para além da limpeza normal.

DEVE

- Utilizar um saco e filtro sempre que utilizar a máquina “em seco”.

- Manter a máquina limpa.

- Manter os filtros limpos.

- Limpar regularmente a válvula de segurança do flutuador de limitação do nível de água e

inspeccioná-la, verificando se existem sinais de danos e se funciona correctamente.

- Manter os tubos flexíveis e rígidos desobstruídos.

- Substituir imediatamente as peças desgastadas ou danificadas.

- Inspeccionar regularmente o cabo de alimentação; se detectar danos, uma pessoa

ualificada deve substituir o cabo de alimentação utilizando a peça Numatic original apropriada.

• Esvaziar o recipiente de pó com frequência.
• Manter o filtro do difusor (quando utilizado) limpo.

- Usar equipamentos de limpeza a vapor ou aparelhos de lavagem a pressão para limpar a máquina nem utilizá-la à chuva.

- Mergulhar em água para limpar.

- Permitir reparações por parte de pessoas sem experiência.

Chame os especialistas.

Não deve • Utilizar com líquidos caso a válvula do flutuador não esteja a funcionar ou não esteja colocada.

• Utilizar o aparelho para aspirar cinzas quentes ou pontas de cigarros acesas.
• Aspirar líquidos antes de retirar a sujidade existente no recipiente.
• Aspirar sujidade antes de retirar os líquidos existentes no recipiente.
  • Passar com a máquina por cima do cabo de alimentação durante o funcionamento da mesma, pois pode ocorrer uma situação de perigo.
• Puxar o cabo para desligar a máquina da fonte de alimentação.
  • Passar sobre carpetes, estofos ou tecidos molhados.
• Andar sobre carpetes limpas enquanto não estiverem totalmente secas.
• Pulverizar pessoas ou animais.
• Tentar proceder a manutenção ou limpar a máquina, a não ser que a ficha tenha sido desligada da tomada de alimentação.

Esta máquina pode ser utilizada para aspirar em seco e aspirar com líquidos.

Detecção de avarias

Modo em seco

Se o aspirador deixar de funcionar, desligue-o e retire a ficha da tomada antes de tentar identificar a avaria.

Se o aspirador não aspirar resíduos da superfície, desligue-o e retire a ficha da tomada; i inspeccione a ferramenta do pavimento, os tubos rígidos e o tubo flexível para ver se há obstruções.

Caso não sejam detectadas obstruções, o saco de pó pode estar cheio; se o saco de pó não estiver cheio, o filtro pode estar obstruído.

Modo com líquidos

Se o aspirador deixar de funcionar, desligue-o e retire a ficha da tomada antes de tentar identificar a avaria.

Se o aspirador estiver obstruído e não aspirar líquidos, desligue-o e retire a ficha da tomada. Coloque a válvula do flutuador em funcionamento, o que fará com que a aspiração se desligue e a intensidade do motor de aspiração nude. Retire o cabeçote de accionamento e esvazie o líquido do recipiente. Se o recipiente estiver vazio, verifique se os tubos rígidos da ferramenta do pavimento e o tubo flexível não estão obstruídos.

Após a utilização, inspeccione sempre a máquina para ver se apresenta danos.

Dados

	Potência nominal	Fluxo De Ar Succão Alcance	da limpeza	Classe de protecção
CVC 370WV 370WV 470WV 800	1060 W	49 L/sec 2400 mm 26.8m		II
	Tamanho do tambor	Capacidade de água	Dimensão Peso (pronto a utilizar)	Pressão acústica
CVC 370WV 370WV 470WV 800	15 Ltrs15 Ltrs27 LtrsN/A	9 Ltrs9 Ltrs20 Ltrs44 ltrs	360x370x510 mm360x370x510 mm360x370x710 mm430x430x780 mm	9 Kg9 Kg9.6 Kg12.25 Kg

Peças de substituição - Ricambi - Repuestos

TriTex Filter
604165 TriTex	Filter
HepaFlo Dust Bags
604016 370 / 3	80 Drum NVM 2BH (Pack of 10)
604018 470	Drum NVM 3AH (Pack of 10)
WV 800 DH (Wet Use Only)

17

EU DECLARATION

OF

CONFORMITY

Declaração de conformidade - Dichiarazione di conformità - Declaración de conformidad

17

DECLARAÇÃO DE

CONFORMIDADE

DA UNIÃO

Descrição do Equipamento suiralim

Tpo-507, 492, 63, 9007, 1210, 1718, 1808 (y=10)

RC Sinaldo do fabricada está em equipada construção énaliza para este equipamama, salh anterapção ou seguinte significato:

Yomo

Ala B208

Cargo

Repraisal Tànn cc

###

b. a##r## #### and ###

Cianl Sarnival

17.30269

NAPA BILTELIC CO.,LTD

PT

17

DICHIARAZIONE

DI

CONFORMITA' UE

Numatic International ULDA. Rua da Boa Viagem, n.º 177 4470-210 Moreira, Maia PORTUGAL

Tel:[phone] Fax:[phone]

www.numatic.pt
