JSR002211 - Secadora de roupa Jocel - Manual de utilização gratuito

Tipo de produto	Secador de roupa
Marca	Jocel
Modelo	JSR002211
Dimensões da caixa	250 x 368 x 290 mm
Peso líquido	3,35 kg
Tensão nominal	220 V
Frequência nominal	50 Hz
Capacidade de secagem máxima	10 kg
Tempo de secagem ajustável	0 a 180 minutos
Funções principais	Secador de roupa, aquecedor, cabideiro
Tipo de aquecimento	CTP (Coeficiente de temperatura positivo)
Dispositivos de segurança	Dupla proteção de aquecimento, paragem automática em caso de obstrução
Capa	Impermeável, com fecho de correr
Peças incluídas	Motor, placa impermeável, suporte superior, tripé, conector, 3 suportes, capa, manual de instruções
Instalação	Montagem dos suportes, tripé e conector, colocação da capa
Manutenção	Limpar com um pano húmido; não enxaguar com água
Distância de segurança	Pelo menos 1,5 m de fontes de água ou incêndio
Tomada de terra	Necessária
Reparabilidade	Reparação apenas por um técnico qualificado
Garantia	24 meses (eletrodomésticos)
Assistência técnica	Tel. [phone], email [e-mail]

Perguntas frequentes - JSR002211 Jocel

Como instalar o secador de roupa Jocel JSR002211 ?

Para instalar o aparelho, comece por inserir os três suportes nos orifícios na parte inferior da unidade do motor. Em seguida, aparafuse o conector no tubo superior do suporte no sentido horário. Fixe a placa impermeável ao tubo inferior e aparafuse o tripé ao bloco do motor. Coloque os braços de suspensão na posição horizontal, pendure as roupas nos cabides, coloque a capa e feche o fecho de correr.

Qual é a capacidade máxima de secagem?

A capacidade de secagem é de 10 kg no máximo.

Como ajustar o tempo de secagem?

Gire o botão para LIGADO (ativado) para ligar o aparelho e programe a duração desejada de 0 a 180 minutos. Para utilização sem limite de tempo, gire o botão no sentido anti-horário.

O que fazer se o aparelho parar abruptamente?

Isso pode ser devido a uma obstrução da entrada ou saída de ar (o sistema de segurança ativa-se) ou a um excesso do tempo de secagem programado. Verifique as aberturas de ar e ajuste a duração.

Como limpar o aparelho?

Limpe o aparelho com um pano húmido; não o enxague com água.

Como desmontar o secador de roupa?

Siga os passos de instalação ao contrário: desaparafuse os elementos na ordem inversa, retire a capa, os cabides, o tripé, o conector e os suportes.

Quais precauções de segurança devo tomar?

Coloque o aparelho a pelo menos 1,5 m de qualquer fonte de água ou incêndio. Utilize uma tomada com ligação à terra. Não toque nas partes metálicas na saída de ar para evitar queimaduras. Mantenha o aparelho fora do alcance das crianças.

Como utilizar a função cabideiro?

Após instalar os braços de suspensão, coloque as roupas nos cabides e feche a capa com o fecho de correr. O ar quente no interior seca a roupa.

O que fazer se o indicador não acender e o aparelho não funcionar?

Verifique se a tomada funciona, se um fusível queimou ou se um fusível interno queimou. Contacte um técnico se necessário.

Qual é a duração da garantia?

A garantia é de 24 meses para a linha de eletrodomésticos, a contar da data de compra. Não cobre danos devidos a mau uso.

MANUAL DE UTILIZADOR JSR002211 Jocel

Lea con atencion este Manual de Instrucciones. Por favor leia atentamente as Instruções deste Manual.

C. PRINCIPIO DE FUNCIONAMIENTO

J. INSTRUCCIONES DE FUNCIONAMIENTO

A. Cuidados
B. Caracteristicas
C. Principio de funciona
D. Estrutura
E. Especificações
F. Partes e componentes
G. Instalação
H. Desmontagem

I. Instruções deestrctionamento
J. Resolução de problemas

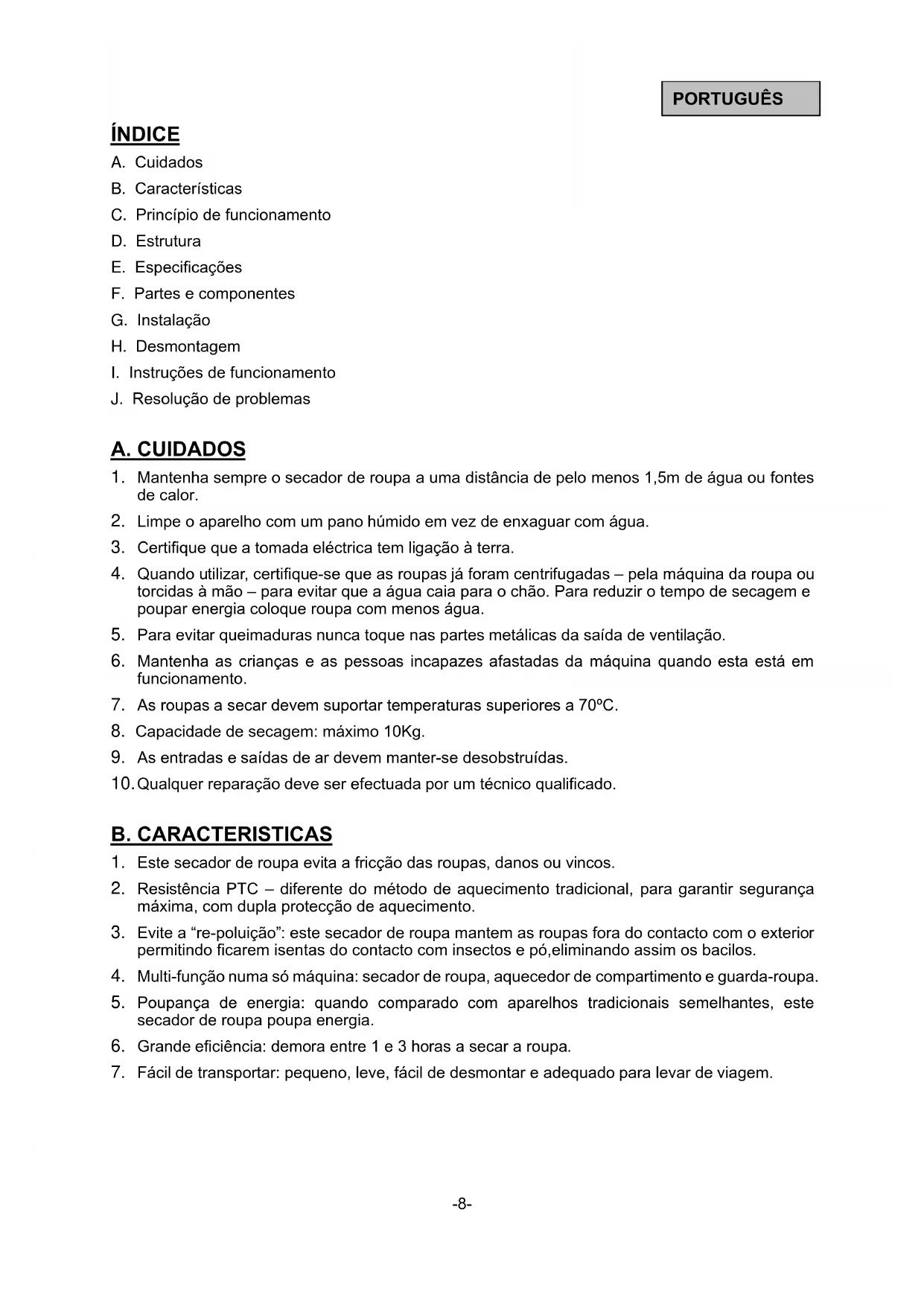

A. CUIDADOS

1. Mantenha sempre o secador de roupa a uma distência deleo menos 1,5m deágua ou fontes de calor.
2. Limpe o aparelho com um pano humido em vez de enchaguar com agua.
3. Certifique que a tomada eletrica tem ligaço à terra.
4. Quando utiliser, certifique-se que as roupas ja foram centrifugadas -PGA euina da roupa ou torcidas a mao - para fazer que a agua caia para o chao. Para reduzir o tempo de secagem e poupar energia coloque roupa com menos agua.
5. Para fazer queimaduras nunca toque nas partes metálicas da saída de ventilação.
6. Mantenha as crianças e as pessoas incapazes afastadas da boa wheno esta está em,. funcaoamento.
7. As roupas a secular devem suportar temperaturas superiores a 70^
8. Capacidade de secagem: maximo 10Kg.
9. As entradas e saidas de ar devem manter-se desobstruidas.
10. Qualquer reparacao deve ser efectuada por um专业技术o qualificado.

B. CHARACTERISTICAS

1. Este secador de roupa evita a friccao das roupas, danos ou vincos.
2. Resistência PTC - diferente do método de aquecimento tradicional, para garantir segurarça maxima, com dupla proteção de aquecimento.
3. Evite a "re-poluição": este secador de roupa mantem as roupas fora do contacto com o exterior permitindo ficarem isentes do contacto com insectos e po,eliminando assim os bacilos.
4. Multi-functiona numsa so maquina: secador de roupa, aquecedor de compartmento e guarda-roupa.
5. Poupanca de energia: quando comparado com apareiros tradicionais semelhantes, este secador de roupa poupa energia.
6. Grande eficiência: demora entre 1 e 3 horas a secar a roupa.
7. Fái de transporte: pouco, leve, fácil de desmontar e adequado para levar de viagem.

C. PRINCIPIO DE FUNCIONAMENTO

A resistência PTC é segura, poupa energia, tem uma vidautillonga.

Este aparelho adopta o segunte prinçpio de functiәnamento:

• Ventoinha para formar uma pressão de ar positiva dentro da capa.
• Entrada de ar no interior da capa a ser aquecido pelo elemento PTC.
• No estado estatico, as roupas são processadas pelo ar quente, permitindo retiring a humidade da roupa e expulsar-la para o exterior da capa de protecao.

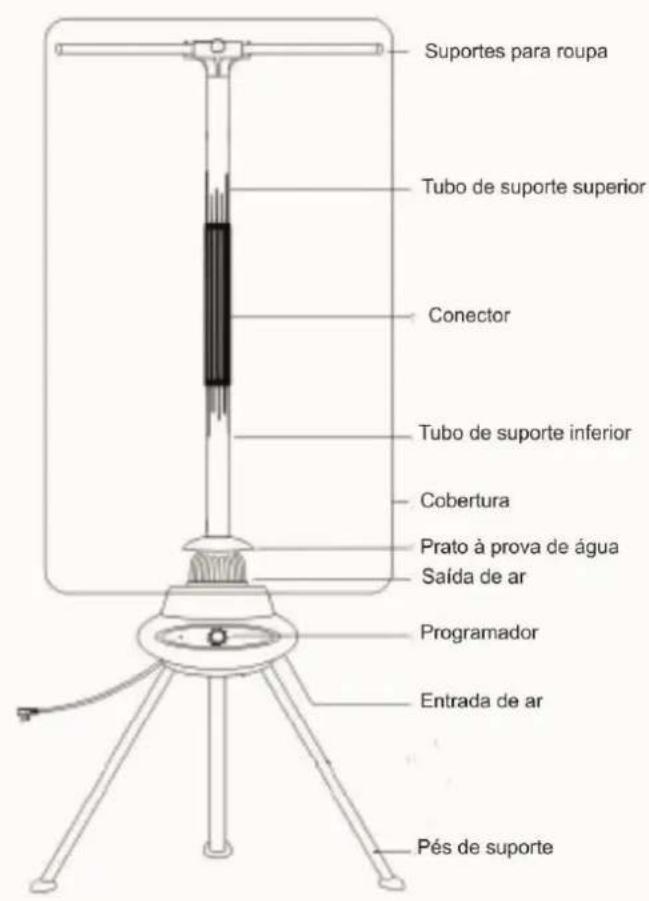

D. ESTRUTURA

E. ESPECIFICAções

Tamanho da embalagem (1 un): A 250 × L 368 × P 290 ~mm

Peso liquido do aparelho: 3,35 kg

Tensão nominal: 220V~

Frequência nominal: 50Hz

Potência nominal: 1000W

Quantidade de roupa a partir: ≤ 10kg

Periodo de secagem da roupa: 0~180 min

F. TABELA DE PEÇASE COMPONENTES

DESIGNAÇÃO	QUANTIDADE	UNIDADE
Motor	1	Peça
Prato àprove de água	1	Peça
Tubo de suporte superior	1	Conj.
Tubo de suporte inferior	1	Peça
Conector	1	Peça
Pés de suporte	3	Peça
Capa	1	Peça
Manual utilizador	1	Peça

G. INSTALLação

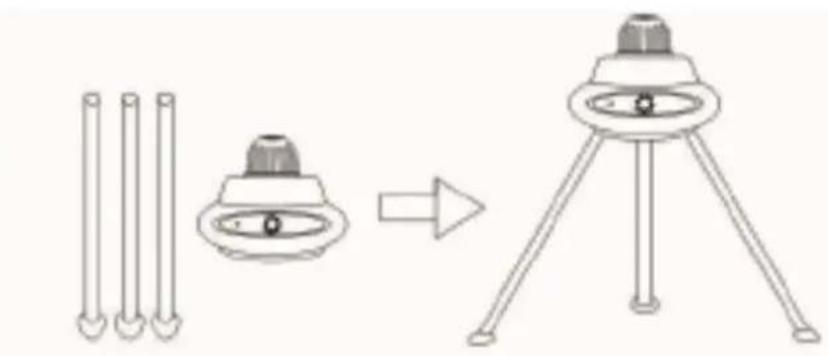

Colique os 3 pés de suporte nos respectivos orificios, na parte de baixo da unidade do motor.

Coloque o conector no tubo de suporte superior, enrosque-o rodando para a direita ate atingir a sua posicao.

Coloque o prato à prova de água no tubo de suporte inferior. Fixe o tubo de suporte inferior e, de seguida, fixe esta parte no motor. Enrosque rodando para a direita para garantir que alcança a posicao correcta.

• Insira os suportes para a roupa em aluminio no tubo superio, e de seguida baixe-os para a posicao horizontal.

Cologne as roupas nos suportes, colloque a capa e feche.

H. DESMONTAGEM

Para desmontar estaquina, siga os passos acima indicados, mas na ordem inversa.

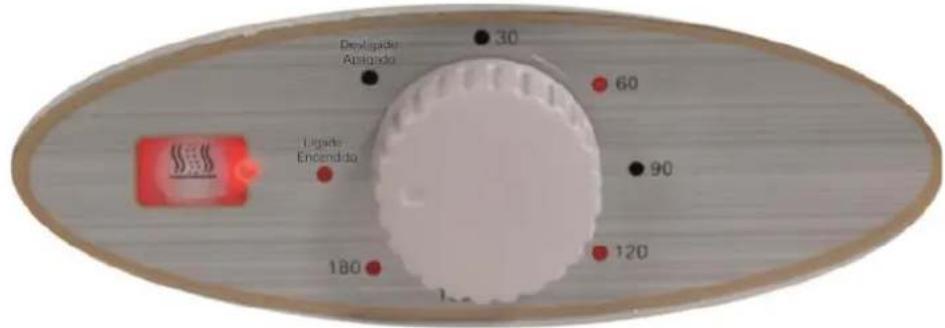

I. INSTRUÇÉS DE FUNCIONAMENTO

1. Introduza a ficha numa tomada com ligaçao à terra.
2. Rode o botão para a o secador iniciar o functiamento. Entretanto, o indicator luminoso acendese.

1. Rode o botão para a posicao LIGADO e escolha e tempo para secagem da roupa.
2. Rode o botao para a posicao DESLIGADO para desligar o motor.
3. Rode o botão para a esquerda para o aparecido travaíhar sem limite de tempo.

N.°	Problema	Causa possível
1	Tempo de secagem muito longo.	1. Roupa muito grossa. 2. Roupa não centrifugada na boaquina ou não torcida à muito. 3. Capa mal fechada, fuga de ar.
2	A boaquina pára de repente.	1. Entrada ou saía de ar bloqueada pela roupa ou outras coisas. Processo de proteção de arranque da boaquina. 2. Excedeu o tempo escolhido.
3	O indicator luminoso não se acende e a boaquina não funciona.	1. Falha de energia. 2. Fusível da tomada fundido. 3. Fusível da boaquina fundido.

CONDIÇÉS GERAIS DE GARANTIA

1. A Garantia é valida medianteburgha de comprado do produits.
2. This GARANTIA limita-se exclusively a substituicao de peças ineficazes por defeito de fabrico.
3. A eliminacao das varias avarias do ambito da garantia feita por reparacao ou substituicao de peças defeituosas, conforme critério dos outros serviços tecnicos. As peças defeituosas são da russa propriedade.
4. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilizesação, montagem ou instalações impropriadas, bem como influências exteriores como sejam: descargas atmosféricas ou electricas, inundações, humididades, etc.
5. Perdem garantia, todos os apareiros que não esteam a ser realizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTação, que não garantem uma tensão constante de 220/240V.
6. A Garantia não abrange indemnizações por danos pessoas ou materiais causados directa ou indirectly, sera a que titulo for.
7. This guarantia cessa no momento em que se conste terem sido efectuadas reparacoes, alteracoes ou quaisquer intervenções por pessoas não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Com a modificação ou desaparecido na chapa de identificação do aparelho.
2. Excedido o prazo de 2 anos para a Linha Dométrica e 6 mezes Linha Hotelaria, a Garantia caduca e a Assistência está effectuadadebitando as despesas inerentes à maior-de-obra, consoante as tarifas vigentes.

ASSISTÉNCIA TÉCNICA

Para Solicitar a assistência Tecnica, os outros serviços estádio disponiveis atraves dos seguintes contactos:

DECLARação DE CONFORMIDADE

CE

Declaramos sobre)nossa propria responsabilitad que o aparelho indicado abaixo

Aparelho SECADOR DE ROUPA

Marca JOCEL

Modelo JSR002211

Está em conformidade com as següntes directivas europeias e normas de aplicação:

Baixa Tensão

2014/35/EU

EN60335-2-43:2003+A1:2006+A2:2008

EN60335-1:2012+A11:2014

EN62233:2008
