JSR002211 - Secadora Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora
Marca	Jocel
Modelo	JSR002211
Dimensiones de la caja	250 x 368 x 290 mm
Peso neto	3,35 kg
Tensión nominal	220 V
Frecuencia nominal	50 Hz
Capacidad de secado máxima	10 kg
Tiempo de secado ajustable	0 a 180 minutos
Funciones principales	Secadora, calefactor, armario
Tipo de calefacción	CTP (Coeficiente de temperatura positivo)
Dispositivos de seguridad	Doble protección de calefacción, parada automática en caso de obstrucción
Funda	Impermeable, con cremallera
Piezas incluidas	Motor, placa impermeable, soporte superior, trípode, conector, 3 soportes, funda, manual de instrucciones
Instalación	Montaje de los soportes, trípode y conector, colocación de la funda
Mantenimiento	Limpiar con un paño húmedo; no enjuagar con agua
Distancia de seguridad	Al menos 1,5 m de fuentes de agua o incendio
Toma de tierra	Requerido
Reparabilidad	Reparación solo por un técnico cualificado
Garantía	24 meses (electrodomésticos)
Asistencia técnica	Tel. [phone], correo electrónico [e-mail]

Preguntas frecuentes - JSR002211 Jocel

¿Cómo instalar la secadora Jocel JSR002211?

Para instalar el aparato, comience insertando los tres soportes en los orificios en la parte inferior de la unidad del motor. Luego, atornille el conector en el tubo superior del soporte en el sentido de las agujas del reloj. Fije la placa impermeable al tubo inferior y atornille el trípode al bloque del motor. Coloque los brazos de suspensión en posición horizontal, cuelgue la ropa en las perchas, luego coloque la funda y cierre la cremallera.

¿Cuál es la capacidad máxima de secado?

La capacidad de secado es de 10 kg como máximo.

¿Cómo ajustar el tiempo de secado?

Gire el botón a LIGADO (encendido) para poner en marcha el aparato, luego programe la duración deseada de 0 a 180 minutos. Para un uso sin límite de tiempo, gire el botón en sentido contrario a las agujas del reloj.

¿Qué hacer si el aparato se detiene de repente?

Esto puede deberse a una obstrucción de la entrada o salida de aire (el sistema de seguridad se activa) o a un exceso del tiempo de secado programado. Verifique las aberturas de aire y ajuste la duración.

¿Cómo limpiar el aparato?

Limpie el aparato con un paño húmedo; no lo enjuague con agua.

¿Cómo desmontar la secadora?

Siga los pasos de instalación en sentido inverso: desatornille los elementos en el orden inverso, retire la funda, las perchas, el trípode, el conector y los soportes.

¿Qué precauciones de seguridad debo tomar?

Coloque el aparato al menos a 1,5 m de cualquier fuente de agua o incendio. Use un enchufe con toma de tierra. No toque las partes metálicas en la salida de aire para evitar quemaduras. Mantenga el aparato fuera del alcance de los niños.

¿Cómo usar la función armario?

Después de instalar los brazos de suspensión, coloque la ropa en las perchas, luego cierre la funda con la cremallera. El aire caliente en el interior seca la ropa.

¿Qué hacer si el indicador no se enciende y el aparato no funciona?

Verifique si el enchufe funciona, si se ha fundido un fusible, o si un fusible interno se ha quemado. Contacte a un técnico si es necesario.

¿Cuál es la duración de la garantía?

La garantía es de 24 meses para la línea de electrodomésticos, a partir de la fecha de compra. No cubre daños por mal uso.

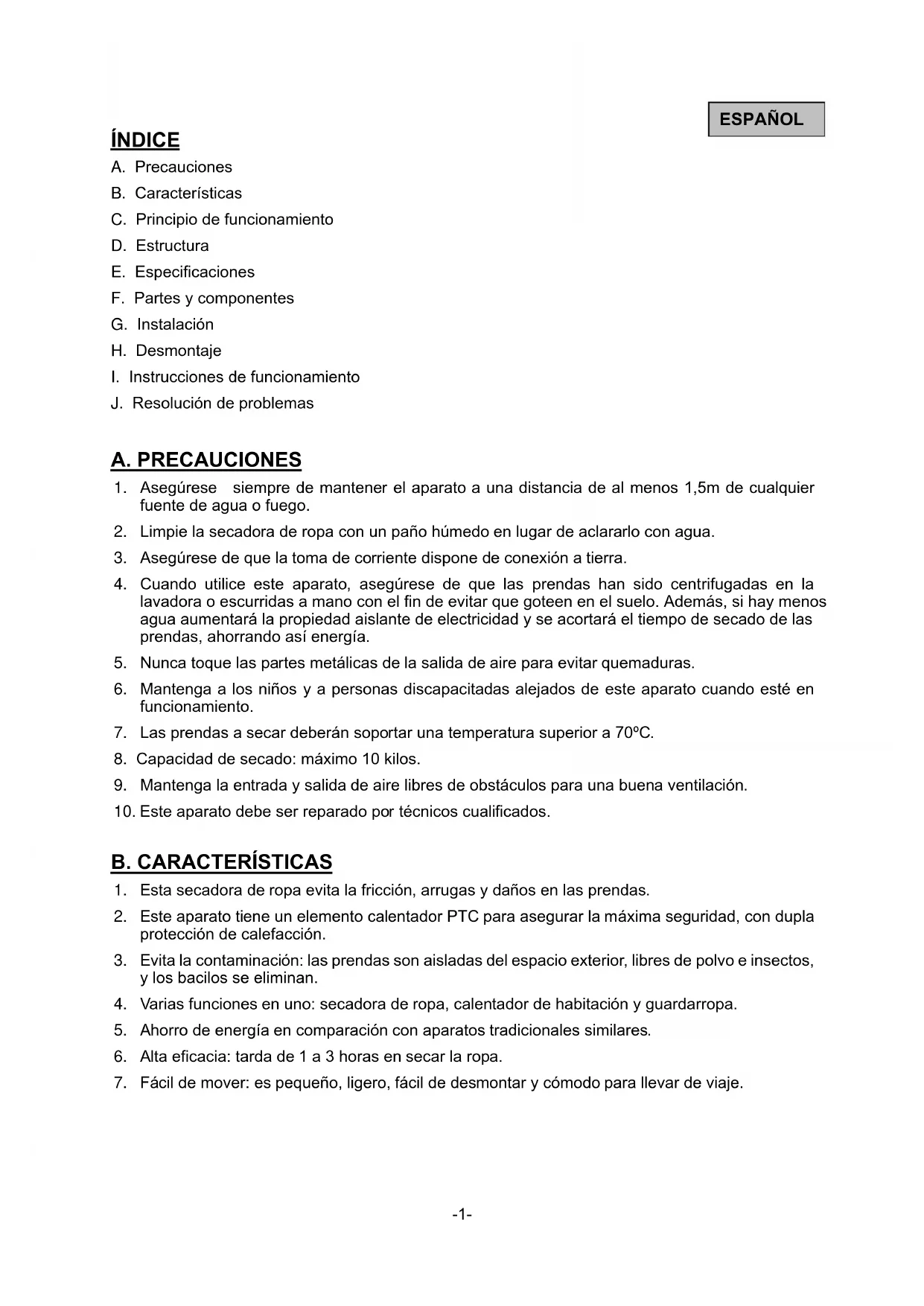

MANUAL DE USUARIO JSR002211 Jocel

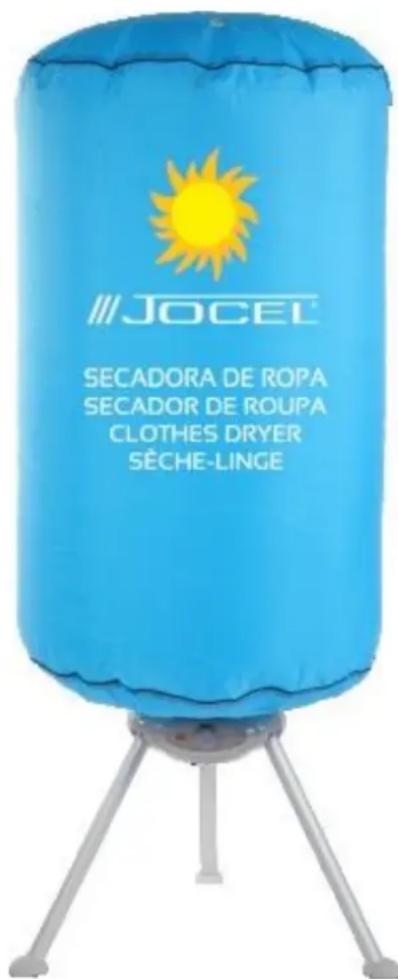

SECADOR DE ROPA SECADOR DE ROUPA CLOTHES DRYER SECHE-LINGE

JSR002211

A. Precauciones
B. Caracteristicas
C. Principio de funciona
D. Estructura
E. Especillasiones
F. Partes y componentes
G. Instalación
H. Desmontaje

I. Instrucciones de funcionaamento
J. Resolución de problemas

A. PRECAUCIONES

1. Asegürese sempre de Maintener el aparato a una distancia de al menos 1,5m de cadaquier fuente de agua o fuego.
2. Limpie la secadora de ropa con un paño humedo en lugar de aclararlo con agua.
3. Asegürese de que la toma de corriente dispone de connexion a tierra.
4. Cuando utilise este aparato, asegúrese de que las prendas han sido centroidugadas en la lavadora o escurridas a mano con el fin de estar que goteen en el sueño. Además, si hay menos agua aumento la propidad aisliente de electricidad y se acortará el tiempo de secado de las prendas, ahorrando asi energia.
5. Nunca toque las partes metálicas de la calidad de aire para estar quemaduras.
6. Mantenga a los niños y a personas discapacitasadas alejados de este aparato cuando está en función.
7. Las prendas a secardeferán soportar una temperatura superior a 70^
8. Capacidad de secado: máximo 10 kilos.
9. Mantenga la entrada y calidad de aire-libres de obstáculos para una buena ventilación.
10. Este aparato debe ser reparado por技术和ciaquificados.

B. CHARACTERISTICAS

1.Esta secadora de ropa evita la friccion, arrugas y daños en las prendas.
2. Este aparato tiene un elemento calentador PTC para asegurar la maxima calidad, con dupla proteccion de calefacion.
3. Evita la contaminacion: las prendas son aisladas del espacio exterior, libres de polvo e insectos, y los bacilos se eliminan.
4. Varias functions en uno: secadora de ropa, calentador de habitacion y guardarropa.
5. Ahorro de energia en comparación con aparatos tradiconales similares.
6. Alta eficacia: tarda de 1 a 3 horas en secar la ropa.
7. Fái del mover: eslittle, ligero, fácil de desmontar y coma do paraellar de viaje.

Elemento calentador PTC seguro, economico, de alto rendimiento y a prueba de desgaste.

Este aparato incorpora el principio de funcionaamente de:

• Ventilador para create una presión de aire positiva bajo el medio de la funda.
• Entrada de aire dentro de la funda que va a ser calentado por el elemento PTC.
• La ropa, en estado estatico, es procesada mediante aire caliente; la humedad se elimina expulsandola fuera de la funda.

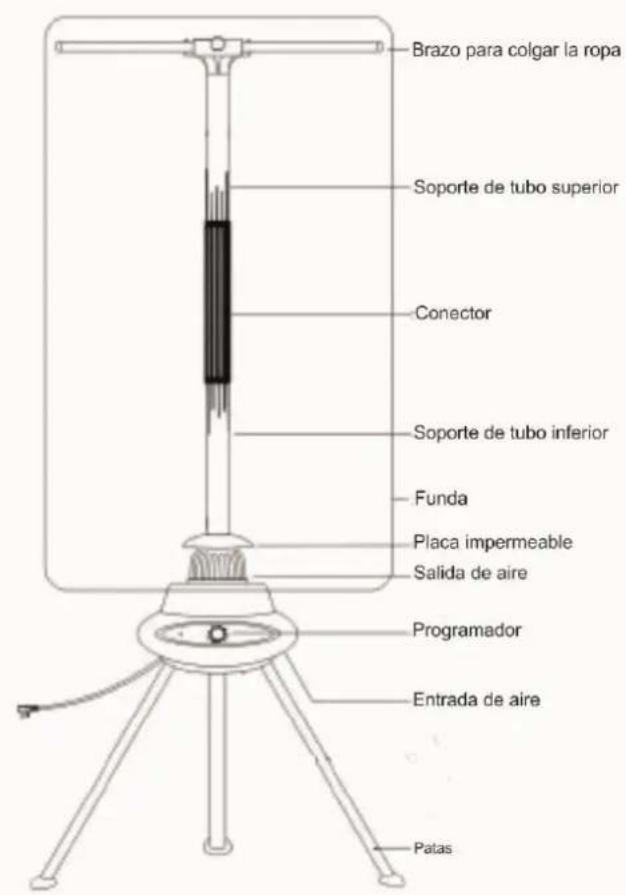

D. ESTRUCTURA

E. ESPECIFICACIONES

Tamaño de la caja (1 ud.): A 250 x A 368 x P 290mm

Peso neto del aparato: 3,35kg

Tension nominal: 220V~

Frecuencia nominal: 50Hz

Potencia nominal: 1000 W

Peso de la ropa a secar: ≤ 10kg

Tiempo de secado de la ropa: 0~180 min.

F. TABLA DE PATES Y COMPONENTES

Nombre	Cantidad	Unidad
Unidad motora	1	Unidad
Placa impermeable	1	Unidad
Soporte superior	1	Juego
Soporte inferior	1	Unidad
Conector	1	Unidad
Patas	3	Unidad
Funda	1	Unidad
Manual del usuario	1	Unidad

G. INSTALLACION

Introduzca las tres patas en los orificios correspondentes situados en la parte inferior de la unidad motora.

• Encaje el conductor en el soporte de tubo superior enroscándolo en el sentido de las agujas del reloj.

Fije la placimpermeable en el soporte de tubo inferior y bajo fije las patas en la unidad motora, enroscandolas en el sentido de las agujas del reloj.

• Insiera los brazos para colgar la ropa en el tubo superior, bajo los brazos de aluminio para la posicion horizontal.

Coloque la ropa en las perchas, ponga la funda y cierre con la cremallera.

H. DESMONTAJE

Para desmontar este aparato, siga los pasos anteriores en sentido contrario.

1. Introduzca el enchufe en el tomacorriente, que deben de estar debidamente connectado a tierra.
2. Gire el botón. El aparato empezará a funcional y, al mesmo tiempo, el indicator luminoso se encenderá.

1. Gire el botón para la posición ENCENDIDO y establishca el tiempo de secado de la ropa.
2. Gire el botón para la posición APAGADO para apagar el motor.
3. Gire el botón en sentido contrario a las agujas del reloj para que funciona sin limite de tiempo

N°	Problema	Causa possible
1	Tiempo de secado excessivo (>180min).	1. Las prendas son muy gruesas. 2. Las prendas no han sido centroidugadas en la lavadora ni escurridas a mano. 3. La funda no está bien cerrada y se escapa el aire.
2	El aparato se detiene subitamente cuando está en marcha.	1. La entrada o calidad del aire se工程技术an bloqueadas por prendas uothers objetivos, y el aparato ha activado el proceso de protección. 2. Se ha exceeded el tiempo establecido.
3	El indicator luminoso no se enciende y el aparato no funciona.	1. Se ha producido un corte de corriente. 2. Se haFundido un fusible del tomacorriente. 3. Se hafundido un fusible del aparato.

CONDITIONES DE GARANTIA

1. La garantía es invalidated solo a la presentación de la factura de compra del producto.
2. This guarantia se limita exclusivamente a las piezas de repuesto ineficaz bajo a defectos de fabricacion.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la disreción de nuestros servicios技术和os. Las piezas defectuosas son de nuestra propidad.
4. No está cubiertos por la garantía los días causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, como como las influencias externas, tales como: rayos atmosféricos o electricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no está a ser realizados de(acuerdo a las instrucciones o connectadas a las REDES DE AEREAS DE ALIMENTACION, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. This guaranta termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por在哪quier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Con la modificacion o desaparecimiento de la plac de identificacion del aparato.
2. Superado el periodo de 2 años para la linea doméstica e 6aces para la hostelaria, la garantía expira y la asistencia技术水平a se hara mediante adeudo en los costos de manos de obr en funcio de las tajas vigentes.

ASISTENCIA TECNICA:

Para pedir asistencia技术水平 de vuestros aparatos, nuestros servicios estan disponibles a工程技术 de los siguientes contactos:

Telef. 902 099 504

http://www.jocel.es

SEDE:

Rua Alto do Curro, n.° 280

4770-569 S. COSME DO VALE

V.N. de FAMILICAO

Telef: 252 910 350/2

Fax: [phone]

email: [e-mail]

http://www.jocel.pt

DECLARACION DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato SECADORA DE ROPA

Marca JOCEL

Modelo JSR002211

Cuple con las siguientes directivas europeas y normas de aplicacion:

Baja Voltaje

2014/35/EU

EN60335-2-43:2003+A1:2006+A2:2008

EN60335-1:2012+A11:2014

EN62233:2008

Compatibiliad Electromagnetica

2014/30/EU

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013
