ATM350SL - Microfone AUDIO TECHNICA - Manual de utilização gratuito

Tipo de produto	Microfone estático a eletreto (condensador) cardioide
Diretividade	Cardioide
Resposta em frequência	40-20 000 Hz
Filtro de corte de graves	80 Hz, 12 dB/oitava (no módulo AT8543)
Sensibilidade	-49 dB (3,5 mV) re 1V/Pa a 1 kHz
Impedância	200 ohms
Pressão acústica máx.	159 dB SPL (1 kHz, 1% THD)
Relação sinal/ruído	65 dB (1 kHz, 1 Pa, ponderado A)
Alimentação	Phantom 11 a 52 V CC, 3,5 mA
Dimensões (microfone)	Comprimento 37,8 mm, diâmetro 12,2 mm
Peso (microfone)	14,5 g
Dimensões (módulo de alimentação)	Comprimento 92 mm, diâmetro 18,9 mm
Peso (módulo de alimentação)	90 g
Conector de saída	XLRM 3 pinos (módulo AT8543)
Cabo	4 m, blindado, conector travável HIROSE HR10
Acessórios incluídos	Módulo AT8543, fixações (conforme versão), estojo rígido
Peças de reposição disponíveis	Cápsulas intercambiáveis UE-O (omnidirecional) e UE-H (hipercardioide), braços articulados AT8490/AT8490L
Manutenção e limpeza	Evitar exposição ao sol e ao calor (>43°C). Limpar com um pano seco. Não desmontar.
Instruções de segurança	Não submeter a choques violentos, não manusear com as mãos molhadas, não desmontar.
Garantia	Consultar o revendedor ou o site Audio-Technica

Perguntas frequentes - ATM350SL AUDIO TECHNICA

Que tipo de microfone é o ATM350SL?

É um microfone estático a eletreto (condensador) com uma diretividade cardioide, projetado para a captação de som de instrumentos.

Como alimentar o microfone ATM350SL?

Ele requer uma alimentação phantom de 11 a 52 V CC (3,5 mA). O módulo AT8543 incluso gerencia essa alimentação através de um cabo XLR.

Como conectar o microfone a uma mesa de som?

Ligue o cabo do microfone ao módulo AT8543, depois use um cabo XLR padrão (pinos 2 e 3 para o sinal, pino 1 para a massa) para conectar o módulo à mesa.

Quais sistemas de fixação estão incluídos?

Conforme a versão, o manual menciona as fixações AT8491U (universal), AT8491P (piano), AT8491W (madeira), AT8491D (bateria), AT8491G (guitarra), AT8491S (superfície), e a fixação para violino AT8468.

Como usar o filtro de corte de graves?

No módulo de alimentação AT8543, deslize o interruptor para a linha inclinada para ativar o filtro 80 Hz (12 dB/oitava) e reduzir os ruídos de baixa frequência.

Como limpar o microfone?

Use um pano seco e macio. Evite solventes, exposição prolongada ao sol ou a temperaturas superiores a 43°C, e umidade excessiva.

O microfone pode ser usado com um sistema sem fio?

Sim, existem modelos sem fio: ATM350acW (para transmissores Audio-Technica) e ATM350acH (para transmissores tipo cH). O cabo é então de 1,4 m sem módulo de alimentação.

Qual é a pressão acústica máxima suportada?

O microfone pode suportar até 159 dB SPL (1 kHz, 1% THD), o que o torna adequado para instrumentos fortes.

O microfone tem garantia?

O manual não especifica a duração da garantia, mas a Audio-Technica geralmente oferece uma garantia limitada. Consulte o revendedor ou o site oficial.

Onde baixar o manual completo?

O manual está disponível gratuitamente em PDF no site notice-facile.com ou no site oficial da Audio-Technica.

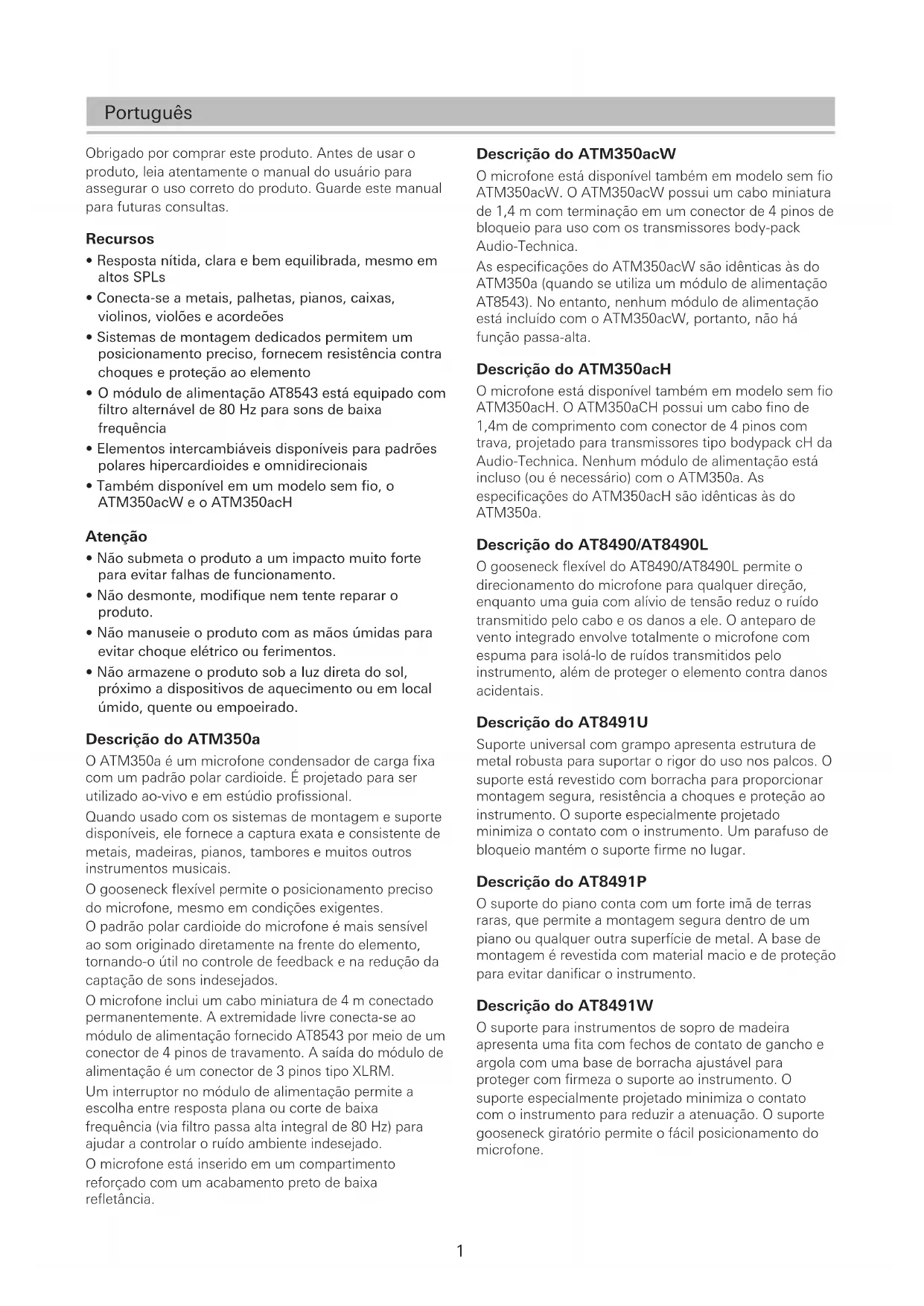

MANUAL DE UTILIZADOR ATM350SL AUDIO TECHNICA

Microfone Condensador para Instrumento Cardioide

Obrigado por comprar este produto. Antes de usar o produto, leia atentamente o manual do usuário para assegurar o uso correto do produto. Guarde este manual para futuras consultas.

Recursos

• Resposta nítida, clara e bem equilibrada, mesmo em altos SPLs
• Conecta-se a metais, palhetas, pianos, caixas, violinos, violões e acordeões
• Sistemas de montagem dedicados permitem um posicionamento preciso, fornecem resistência contra choques e proteção ao elemento
• O módulo de alimentação AT8543 está equipado com filtro alternável de 80 Hz para sons de baixa frequência
• Elementos intercambiáveis disponíveis para padrões polares hipercardioides e omnidirecionais
• Também disponível em um modelo sem fio, o ATM350acW e o ATM350acH

Atenção

• Não submeta o produto a um impacto muito forte para evitar falhas de funcionamento.
• Não desmonte, modifique nem tente reparar o produto.
• Não manuseie o produto com as mãos úmidas para evitar choque elétrico ou ferimentos.
• Não armazene o produto sob a luz direta do sol, próximo a dispositivos de aquecimento ou em local úmido, quente ou empoeirado.

Descrição do ATM350a

O ATM350a é um microfone condensador de carga fixa com um padrão polar cardioide. É projetado para ser utilizado ao-vivo e em estúdio profissional.

Quando usado com os sistemas de montagem e suporte disponíveis, ele fornece a captura exata e consistente de metais, madeiras, pianos, tambores e muitos outros instrumentos musicais.

O gooseneck flexível permite o posicionamento preciso do microfone, mesmo em condições exigentes.

O padrão polar cardioide do microfone é mais sensível ao som originado diretamente na frente do elemento, tornando-o útil no controle de feedback e na redução da captação de sons indesejados.

O microfone inclui um cabo miniatura de 4 m conectado permanentemente. A extremidade livre conecta-se ao módulo de alimentação fornecido AT8543 por meio de um conector de 4 pinos de travamento. A saída do módulo de alimentação é um conector de 3 pinos tipo XLRM.

Um interruptor no módulo de alimentação permite a escolha entre resposta plana ou corte de baixa frequência (via filtro passa alta integral de 80 Hz) para ajudar a controlar o ruído ambiente indesejado.

O microfone está inserido em um compartimento reforçado com um acabamento preto de baixa refletância.

Descrição do ATM350acW

O microfone está disponível também em modelo sem fio ATM350acW. O ATM350acW possui um cabo miniatura de 1,4 m com terminação em um conector de 4 pinos de bloqueio para uso com os transmissores body-pack Audio-Technica.

As especificações do ATM350acW são idênticas às do ATM350a (quando se utiliza um módulo de alimentação AT8543). No entanto, nenhum módulo de alimentação está incluído com o ATM350acW, portanto, não há função passa-alta.

Descrição do ATM350acH

O microfone está disponível também em modelo sem fio ATM350acH. O ATM350aCH possui um cabo fino de 1,4m de comprimento com conector de 4 pinos com trava, projetado para transmissores tipo bodypack cH da Audio-Technica. Nenhum módulo de alimentação está incluso (ou é necessário) com o ATM350a. As especificações do ATM350acH são idênticas às do ATM350a.

Descrição do AT8490/AT8490L

O gooseneck flexível do AT8490/AT8490L permite o direcionamento do microfone para qualquer direção, enquanto uma guia com alívio de tensão reduz o ruído transmitido pelo cabo e os danos a ele. O anteparo de vento integrado envolve totalmente o microfone com espuma para isolá-lo de ruídos transmitidos pelo instrumento, além de proteger o elemento contra danos acidentais.

Descrição do AT8491U

Suporte universal com grampo apresenta estrutura de metal robusta para suportar o rigor do uso nos palcos. O suporte está revestido com borracha para proporcionar montagem segura, resistência a choques e proteção ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento. Um parafuso de bloqueio mantém o suporte firme no lugar.

Descrição do AT8491P

O suporte do piano conta com um forte imã de terras raras, que permite a montagem segura dentro de um piano ou qualquer outra superfície de metal. A base de montagem é revestida com material macio e de proteção para evitar danificar o instrumento.

Descrição do AT8491W

O suporte para instrumentos de sopro de madeira apresenta uma fita com fechos de contato de gancho e argola com uma base de borracha ajustável para proteger com firmeza o suporte ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento para reduzir a atenuação. O suporte gooseneck giratório permite o fácil posicionamento do microfone.

Descrição do AT8491D

O suporte do tambor possui um projeto patenteado que usa a trava do tambor para fixar de forma segura o microfone enquanto permite que o tambor ainda seja afinado. O gooseneck pode ser posicionado de forma vertical ou horizontal para posicionamento ideal e uma aparência de perfil baixo.

Descrição do AT8468

O suporte do violino é fixado por baixo das cordas entre o cavalete e o estandarte para proporcionar uma captura excepcional do violino e outros instrumentos de cordas.

Descrição do AT8491G

O suporte do violão possui um grampo robusto, ajustável ao polegar, com bases que se prendem aos violões e outros instrumentos de cordas, deixando menos marcas. Você pode ajustar o comprimento do grampo entre 90 mm e 135 mm.

Descrição do AT8491S

O suporte de superfície é projetado para acordeões e outras aplicações desafiadoras. O suporte chanfrado pode ser fixado permanentemente usando o parafuso da grade do acordeão e a base de silicone adesiva incluída, ou pode ser fixado temporariamente usando as bases de fita adesiva incluídas. Uma película protetora transparente também é incluída para evitar danos ao acabamento do instrumento.

Descrição do AT8475

O kit de montagem de superfície para o AT8491S inclui duas bases de silicone adesivas, duas bases de fita adesiva para o suporte, dois fixadores de superfície e duas películas protetoras transparentes.

Operação e manutenção

O ATM350a requer alimentação fantasma de 11 V a 52 V para funcionar.

A saída é de baixa impedância (Lo-Z) equilibrada. O sinal é aparece entre os pinos 2 e 3; o pino 1 é o terra (blindagem). A fase de saída é "Pino 2 quente", a pressão acústica positiva produz tensão positiva no pino 2.

Para evitar o cancelamento da fase e som de baixa qualidade, todos os cabos do microfone devem ser conectados de forma consistente: Pino 1-ao-Pino 1 etc.

A chave de filtro passa-alta de 80 Hz no módulo de alimentação AT8543 torna mais fácil mudar de resposta de frequência plana para corte de baixa frequência. Isso minimiza a captação de ruídos de baixa frequência indesejáveis, tais como de sistemas de ar condicionado. Para iniciar o filtro passa alta deslize o interruptor na direção da linha "curva".

Evite deixar o microfone sob o sol ou em áreas onde a temperatura exceda 43° C por longos períodos. Umidade extremamente alta também deve ser evitada.

Manual do Usuário / Acessórios

Pacotes

ATM350U :

Este produto foi projetado para ser usado como um suporte de microfone removível em vários instrumentos musicais. Quando usado corretamente, este produto não prejudicará o acabamento nem danificará os instrumentos. Como precaução, no entanto, este produto não deve ser deixado em um instrumento indefinidamente e, idealmente, deve ser removido após cada uso. A Audio-Technica não será responsável por quaisquer danos causados a um instrumento musical como resultado do uso deste produto.

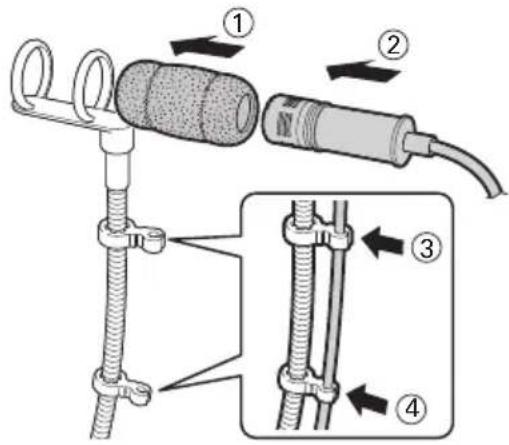

Montagem do microfone

AT8490/AT8490L

Gooseneck (padrão / longo)

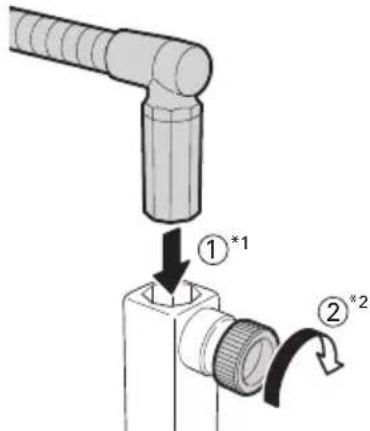

Fixação do gooseneck nos suportes

• O gooseneck pode ser fixado a cada ângulo de 90°.
  *1 Insira o gooseneck até atingir o fim do furo no suporte. Aperte bem o parafuso no suporte para fixá-lo.
  *2 Não force o parafuso se algum objeto estranho estiver no caminho. Não use qualquer ferramenta para apertar o parafuso. Se o fizer pode arrancar os fios de rosca ou danificar o parafuso.

Configuração de suportes nos instrumentos

AT8491U

Suporte universal com grampo

- Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente.

AT8491P

Suporte de piano

- O suporte deve ser fixo à superfície de metal. Mantenha telefones celulares, relógios analógicos e cartões magnéticos, etc. longe do imã na parte inferior do suporte para evitar que o conteúdo seja danificado ou apagado.

AT8491W

Suporte para instrumentos de madeira

• Ajuste a posição do microfone girando a parte superior do suporte.

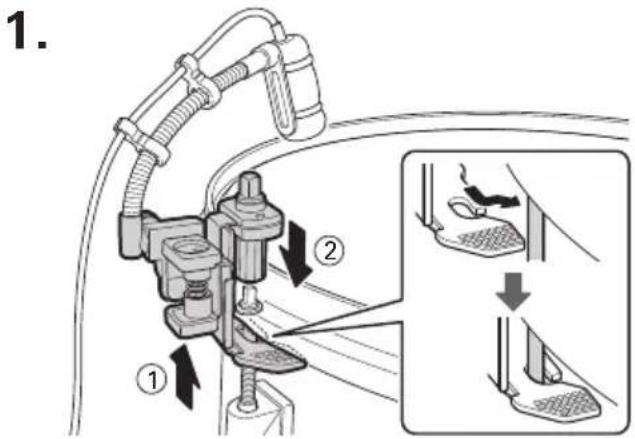

AT8491D

Suporte de tambor

• O parafuso superior gira livremente para permitir o ajuste quando o microfone estiver montado.

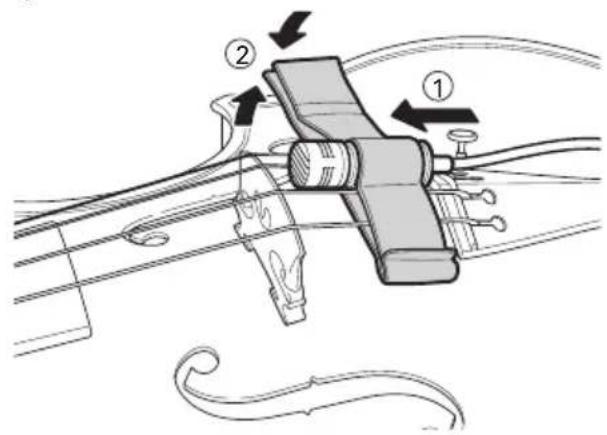

AT8468

Suporte do violino

• Gire o parafuso e ajuste o comprimento e, em seguida, aperte o parafuso para prendê-lo no lugar.
• Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente.

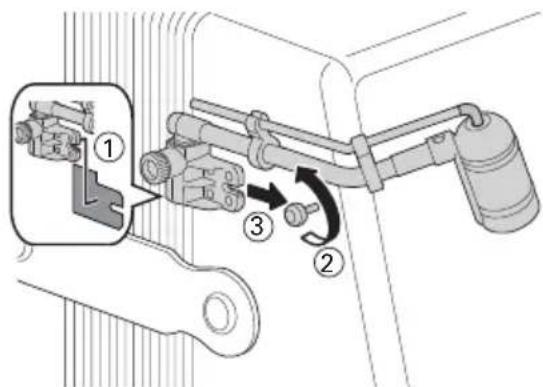

AT8491S

- Ao usar o parafuso de fixação da grade no acordeão Dependendo do formato do parafuso, pode não ser possível instalar desta forma.

1.

- Cole a base de silicone adesiva na parte de trás do suporte. Solte o parafuso de fixação da grade no acordeão, insira o suporte e, em seguida, aperte o parafuso de fixação da grade para prendê-lo no lugar.

AT8491S

• Cole a película protetora transparente (①) ao corpo do instrumento e cole um suporte fixado por fita adesiva (②) sobre ela. Além disso, cole uma base de fita adesiva do suporte (③) na parte traseira do suporte e cole-o no fixador de superfície no corpo do instrumento para fixá-lo no lugar.
• Cole a película protetora transparente em uma superfície plana e limpa para que as bolhas de ar não se formem.
• Você não pode colar a película protetora transparente em peças inacabadas de madeira.
• Para estabilizar a força adesiva dos lados adesivos da superfície e montar os fixadores (②, ③), deixe-os descansar por cerca de um dia após colá-los antes de usar o suporte.

Especificações

Elemento Placa traseira de carga fixa, condensador polarizado permanentemente
Padrão polar Cardioide
Resposta de frequência De 40 a 20.000 Hz
Corte de baixa frequência* 80 Hz, 12 dB/oitava
Sensibilidade em circuito aberto -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz)
Impedância 200 ohms
Nível de som de entrada máximo 159 dB SPL (1 kHz em 1% THD)
Faixa dinâmica 130 dB (1 kHz em SPL máximo)
Relação sinal-ruído 65 dB (1 kHz em 1Pa, de ponderação A)
Requisitos de alimentação fantasma 11V a 52V DC, 3,5 mA
Interruptor* Plano, Corte
Peso Microfone: 14,5 g, módulo de alimentação: 90 g
Dimensões	Microfone: 37,8 mm de comprimento, 12,2 mm de diâmetroMódulo de alimentação: 92 mm de comprimento, 18,9 mm de diâmetro
Conector de saída	Módulo de alimentação: Integral de 3 pinos do tipo XLRM
Cabo(s)	4 m de comprimento (conectado permanentemente ao microfone), 3,2 mm de diâmetro, cabo blindado bicondutor com conector tipo HIROSE HR10
Elementos intercambiáveis opcionais UE-O omnidirecional, UE-H hipercardioide
Acessórios	Módulo de alimentação AT8543, montagem de instrumento para microfone, montagem violino AT8468, bolsa de transporte rígida

• Ponderação das características medidas quando ligado a um módulo de alimentação AT8543.
• 1 Pascal = 10 dinas/cm ^2 = 10 microbars = 94 dB SPL
• Para o aperfeiçoamento do produto, o mesmo está sujeito a alterações sem aviso prévio.
  * Montado num módulo de alimentação AT8543.

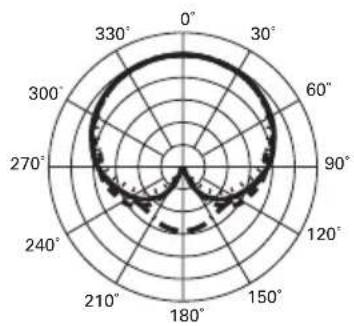

Padrão polar

A ESCALA É DE 5 DECIBÉIS POR DIVISÃO

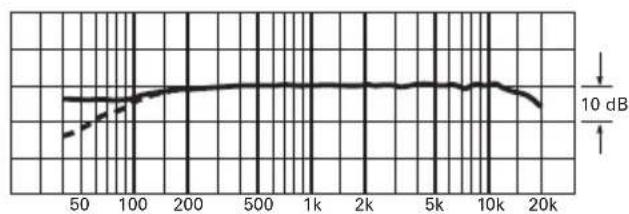

Resposta de frequência

40–20,000 Hz

Frequência em Hertz
Resposta em dB

LEGENDA

	0°, 50 cm
	Roll-off

• Ponderação das características medidas quando ligado a um módulo de alimentação AT8543.
