WILD DUB Zero - Alto-falante NGS - Manual de utilização gratuito

Marca	NGS
Modelo	WILD DUB Zero
Tipo de produto	Alto-falante portátil
Potência RMS	20 W
Potência de pico	120 W
Alto-falante de graves	1 x 8 polegadas
Alto-falante de agudos	2 x 3 polegadas
Alimentação	AC 100-240 V ~ 50/60 Hz ou bateria recarregável 11,1 V / 2,2 A
Autonomia da bateria	Aproximadamente 3 h no volume 100%, 4,5 h a 70%, 7 h a 50%
Entradas	USB, cartão SD, Bluetooth, AUX, microfone, guitarra
Saídas	AUX OUT
Funções sem fio	Bluetooth 5.0 (estimado), TWS para emparelhar duas caixas
Equalizador	Predefinições: NOR, rock, jazz, clássico, pop, country; mega graves
Gravação	Gravação de voz em pendrive USB ou cartão SD via microfone integrado
Controle remoto	Incluído com pilhas AAA
Tela	LED para exibir modos e configurações
Iluminação	Luzes LED multicoloridas com modos cintilantes
Faixa de frequência	20 Hz - 20 kHz
Manutenção	Limpar com um pano macio e seco; não imergir em água
Segurança	Não abrir o aparelho; usar o adaptador de energia fornecido; reciclar em ponto de coleta
Peças de reposição	Contatar o serviço de assistência técnica NGS
Informações gerais	Manual completo disponível para download em PDF

Perguntas frequentes - WILD DUB Zero NGS

Como conectar meu telefone via Bluetooth?

Pressione o botão MODE até exibir 'BLUE' na tela. Ative o Bluetooth do seu telefone, procure por 'NGS WILDDUB' e selecione-o. Uma vez conectado, o ícone Bluetooth para de piscar.

Como usar a função TWS?

Coloque as duas caixas no modo Bluetooth. Em uma delas, mantenha pressionado o botão Play/Pause por 5 segundos. Você ouvirá um bipe e 'ON' será exibido. Procure por 'NGS WILDDUB' no seu telefone para conectar o par.

Como carregar a bateria?

Conecte o cabo de alimentação na entrada AC IN e a uma tomada. Durante o carregamento, um LED vermelho acende. Quando a bateria estiver cheia, o LED vermelho apaga e um LED verde acende.

Posso conectar uma guitarra ou um microfone?

Sim, a caixa possui uma entrada de microfone (MIC IN) e uma entrada de guitarra (GTR IN). Use os botões VOL. MIC e VOL. GUITARRA para ajustar o volume respectivo.

Como ajustar o equalizador?

Pressione brevemente o botão EQ para percorrer os modos: NOR, rock, jazz, clássico, pop, country. Para ativar os mega graves, mantenha pressionado o botão EQ.

Como gravar com o microfone?

Conecte um microfone, insira um pendrive USB ou cartão SD, selecione o modo USB/SD. Pressione REC para iniciar a gravação. Os arquivos são salvos em uma pasta RECORD.

Como usar a função prioridade do microfone?

No controle remoto, pressione a tecla M-PRI. A voz do microfone se torna prioritária sobre a música, ideal para anúncios.

Como ligar/desligar as luzes LED?

Use o botão INT LUZ no painel traseiro ou o botão LIGHT no controle remoto para mudar a cor ou fazê-las piscar no ritmo da música.

Qual é a autonomia da bateria?

A 100% do volume: aproximadamente 3 horas; a 70%: 4,5 horas; a 50%: 7 horas.

Como repetir uma música no USB/SD?

Use a tecla REPEAT do controle remoto para repetir a música atual ou todas as músicas da pasta. Esta função está disponível apenas no modo USB/SD.

MANUAL DE UTILIZADOR WILD DUB Zero NGS

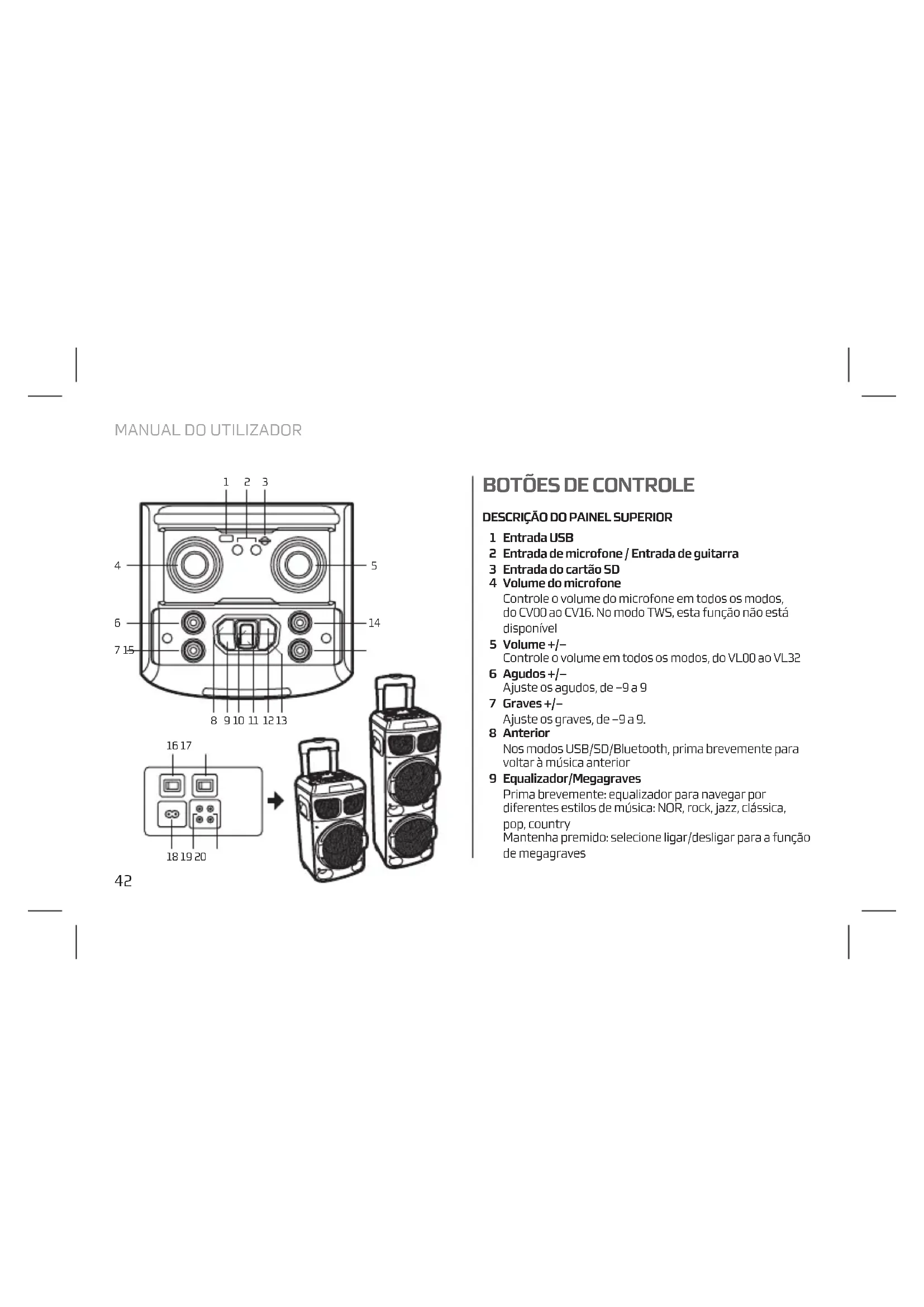

DESCRIÇÃO DO PAINEL SUPERIOR

1 Entrada USB
2 Entrada de microfone / Entrada de guitarra
3 Entrada do cartão SD
4 Volume do microfone
Controle o volume do microfone em todos os modos, do CV00 ao CV16. No modo TWS, esta função não está disponível
5 Volume +/- Controle o volume em todos os modos, do VL00 ao VL32
6 Agudos +/- Ajuste os agudos, de -9 a 9
7 Graves +/- Ajuste os graves, de -9 a 9.
8 Anterior Nos modos USB/SD/Bluetooth, prima brevemente para voltar à música anterior
9 Equalizador/Megagraves
Prima brevemente: equalizador para navegar por diferentes estilos de música: NOR, rock, jazz, clássica, pop, country Mantenha premido: selecione ligar/desligar para a função de megagraves

Reprodução /Pausa

Nos modos USB/SD, este botão tem a função de reprodução/pausa

No modo BT, prima brevemente para reproduzir/colocar em pausa

No modo TWS, mantenha premido para ligar e desligar o TWS (5 segundos)

No modo AUX-IN, este botão não tem qualquer função

11 Modo

Prima brevemente para passar para os modos sem fio BT/AUX-IN/USB/SD

No modo BT, mantenha premido para desligar o Bluetooth (3 segundos)

12 Seguinte

Nos modos USB/SD/BT, prima brevemente para avançar para a música seguinte

13 Modo de espera

Ao premir o modo de espera, todas as funções ficarão inativas

14 Echo

Prima e ajuste o valor com o botão multifunções de EC00 a EC30

15 Volume da guitarra

DESCRIÇÃO DO PAINEL TRASEIRO10

16 POWER

Bateria / OFF / AC

17 LIGHT SW

Liga/desliga a luz

18 ACIN

Para ligar o fio de CA como fonte de alimentação

19 AUX OUT

Para ligar mais altifalantes em conjunto

20 AUX-IN

Para ligar o dispositivo externo no modo AUX-IN

MANUAL DO UTILIZADOR

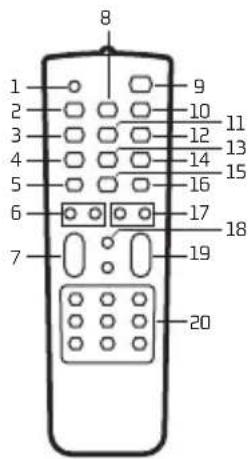

USAR O CONTROLO REMOTO

Instalação das pilhas

Retire a tampa das pilhas na parte de trás do controlo remoto, conforme mostrado, e introduza 2 pilhas tamanho AAA, certificando-se da polaridade correta.

Nota: aponte para o indicador LED quando usar o controlo remoto

8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

1 Mute

Premindo este botão, o som é desligado. Premindo novamente, o som é ligado

2 Anterior

Nos modos USB/SD/Bluetooth, prima brevemente para passar à fonte de som anterior

3 MODE

Prima brevemente para passar aos modos Sem fio BT/AUX-IN/USB (com cartão USB inserido)/SD (com cartão SD inserido)

4 REC

Em qualquer modo, prima o botão REC para gravar som com o microfone ligado e gravar em cartão USB/cartão SD

5 LIGHT

A cor muda entre vermelho, verde, azul, roxo e as quatro cores automaticamente. Prima o botão "LIGHT" e a luz piscará e mudará de cor com a música. Prima o botão "LIGHT" novamente e a luz será apagada.

6 BASS+/-

Ajusta os graves

7 M. VOL+/-

Controla o volume do microfone

8 Play/Pause

Nos modos USB/SD/BT, este botão tem a função de reprodução/pausa. No modo AUX-IN, este botão não tem nenhuma função

9 STANDBY

Prima brevemente para colocar o altifalante no modo de suspensão. Prima novamente para ligar o altifalante

10 Seguinte

Nos modos USB/SD/BT, prima brevemente para passara à faixa seguinte

11 VOICE

Botão de efeitos sonoros que pode dar ênfase à voz

12 REPEAT

Repetir uma, repetir todas (só disponível nos modos USB/SD)

13 REC PLAY

Reproduzir os ficheiros gravados em USB/SD

14 R-DEL

Apague o ficheiro gravado (disponível apenas no modo REC PLAY)

15 RGB

Altera as cores das luzes LED entre vermelho, verde e azul

16 M-PRI

Dá prioridade ao microfone de voz contra a música

17 TREBLE +/-

Ajusta os agudos

18 EQ

Botão de equalizador para alternar entre diferentes estilos musicais: NOR, rock, jazz, clássica, pop, country

19 VOL+/-

Controla o volume

20 Botões 0 a 9

Nos modos USB/SD servem para selecionar faixas Para outros modos, os botões numéricos não têm função

MANUAL DO UTILIZADOR

Para mudar de um modo para outro, prima o botão INPUT. Se o dispositivo não tiver ligação a uma memória USB ou um cartão SD, irá ignorar estes modos.

1. AUX IN

Quando está ligado o Cabo de áudio, pode ligar o dispositivo às fontes de áudio multimédia externas por meio da entrada "AUX". Depois da ligação, carregue na tecla MODE do dispositivo para aceder ao modo AUX. Neste momento, o indicador AUX irá aparecer no ecrã. Isto significa que o dispositivo pode reproduzir os arquivos de áudio a partir de outras fontes multimédia como o PC, um telemóvel, um reprodutor de MP3 e de MP4, etc.

Nota: No modo AUX IN, a função “avançar e retroceder músicas” não funciona. Deve ser efetuada diretamente através do dispositivo.

2. REPRODUÇÃO DE USB/SD

Introduza o cartão SD ou uma memória Flash USB na ranhura correspondente. O dispositivo irá reproduzir automaticamente a música MP3 do cartão.

3. MODO BLUETOOTH

A. Prima MODE até a palavra "BLUE" aparecer no ecrã. O ícone * irá começar a piscar. No modo Bluetooth o dispositivo está ligado e em modo de busca / emparelhamento / religação para restabelecer conexão.

B. Acenda agora a função Bluetooth de seu telemóvel.

C. Procure "NGS WILDDUB" e selecione-o para realizar o emparelhamento (pela primeira vez ou para emparelhar um novo dispositivo). Uma vez ligado, o ícone irá parar de piscar.

D. O reprodutor Bluetooth voltará a ligar-se automaticamente se o seu telemóvel foi emparelhado (segundo o tipo e a configuração do seu telemóvel, pode ser necessário realizar manualmente ligação de alguns dispositivos).

4. TWS (True Wireless Stereo)

A. Com ambos os altifalantes em modo BT, premir o botão PLAY/PAUSE de um deles durante 5 segundos.
B. Ouvirá um sinal sonoro, «ON» aparecerá no ecrã principal e «PAUSE» no ecrã secundário.
C. Procure o dispositivo «NGS WILDDUB» no seu dispositivo móvel para o associar.

FUNÇÃO INTEGRADA DE GRAVAÇÃO

1. Ligue um microfone à entrada MIC IN.
2. Introduza um dispositivo USB/cartão SD na porta correspondente, pressione o botão MODO e selecione o modo USB/SD.
3. Se o cartão SD/USB for ligado ao altifalante pela primeira vez, o sistema criará automaticamente uma pasta chamada RECORD para guardar os ficheiros gravados (é suportado o sistema de ficheiros FAT32 USB).
4. Quando estiver pronto para gravar, pressione o botão REC para ir para o modo de gravação. A saída de som atual será interrompida, o modo MICRO será ativado e o indicador mostrará o tempo de gravação. O dispositivo começa a gravar quando o ecrã mostra 00:01 e os utilizadores podem usar o microfone para gravar.

MANUAL DO UTILIZADOR

MODO BATERIA

1. Coloque o interruptor da parte traseira na posição de bateria.
2. Ligue o altifalante pressionando o botão STANDBY.

CARREGAMENTO DA BATERIA

1. Conecte o cabo de alimentação ao altifalante e à corrente elétrica.
2. Durante o processo de carga, aparecerá uma luz LED vermelha no ecrã.
3. Quando a bateria estiver totalmente carregada, a luz LED vermelha apagar-se-á e aparecerá uma luz LED verde.

ESPECIFICAÇÕES TÉCNICAS

TWS
Entradas USB / SD / BT / AUX
Entrada de microfone
Entrada de guitarra
Indicador LED
Luzes LED
Saída AUX
Tensão de entrada: CA 100 V - 240 V 50/60 Hz
Gama de frequências: 20Hz - 20kHz
WILDDUB1 WILDDUB ZERO
Potência de saída
(Peak power): 300 W 120 W
Tamanho do woofer: 2x8" 1x8"
Tamanho do tweeter: 2x 3" 2x 3"
Potência RMS: 80 W 20 W
Bateria: 11,1V/5,2A 11,1V/2,2A
Duração da bateria:
A 100% do volume 3 horas 3 horas
A 70% do volume 7 horas 4,5 horas
A 50% do volume 12 horas 7 horas

PORTUGUÊS

NGS

Se a qualquer momento no futuro tiver que se desfazer deste produto, por favor note que:

Os resíduos dos produtos eléctricos não deverão ser misturados juntamente com os resíduos domésticos. Por favor recicle onde seja possível.

Verifique junto da sua Autoridade Local ou comerciante informação acerca de reciclagem.
