| Tipo de produto | Cortador de relva autopropelido |
| Marca | Stihl |
| Modelo | RMA 443 PV |
| Largura de corte | 41 cm |
| Alturas de corte | 6 posições: 25, 30, 40, 50, 60, 75 mm |
| Capacidade do saco de recolha | 55 L |
| Peso (sem bateria) | 23,6 kg |
| Alimentação | Bateria de lítio-ião 36 V (modelo STIHL AP) |
| Número de baterias | 2 (compartimentos para duas baterias) |
| Velocidade de avanço | De 2,0 km/h a 4,5 km/h (conforme bateria) |
| Rotação da lâmina | 3150 rpm (2800 rpm no modo ECO) |
| Modo ECO | Sim, para prolongar a autonomia |
| Nível de potência acústica garantido | 90 dB(A) |
| Nível de vibração (guiadores) | 2,20 m/s² |
| Lâmina | Aço, espessura mín. 2 mm, largura mín. 55 mm, ângulo de corte 30° |
| Arranque | Botão de bloqueio e arco de comando de corte |
| Tração | Arco de comando de tração com regulação de velocidade |
| Dispositivo de segurança | Chave de segurança, paragem automática da lâmina |
| Guidão ajustável e dobrável | Sim |
| Limpeza | Pano húmido, escova macia; lâmina desmontável |
| Manutenção | Afiamento e equilibragem da lâmina por um profissional |
| Peças de reposição | Lâmina (ref. 6338 702 0130), parafuso de fixação, anilha |
| Garantia | Consultar um revendedor STIHL |
Perguntas frequentes - RMA 443 PV STIHL
Perguntas dos utilizadores sobre RMA 443 PV STIHL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual RMA 443 PV - STIHL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. RMA 443 PV da marca STIHL.
MANUAL DE UTILIZADOR RMA 443 PV STIHL
▶ Ajustar la altura de corte; 📄 13.2.
▶ Lukk dekselet (1).

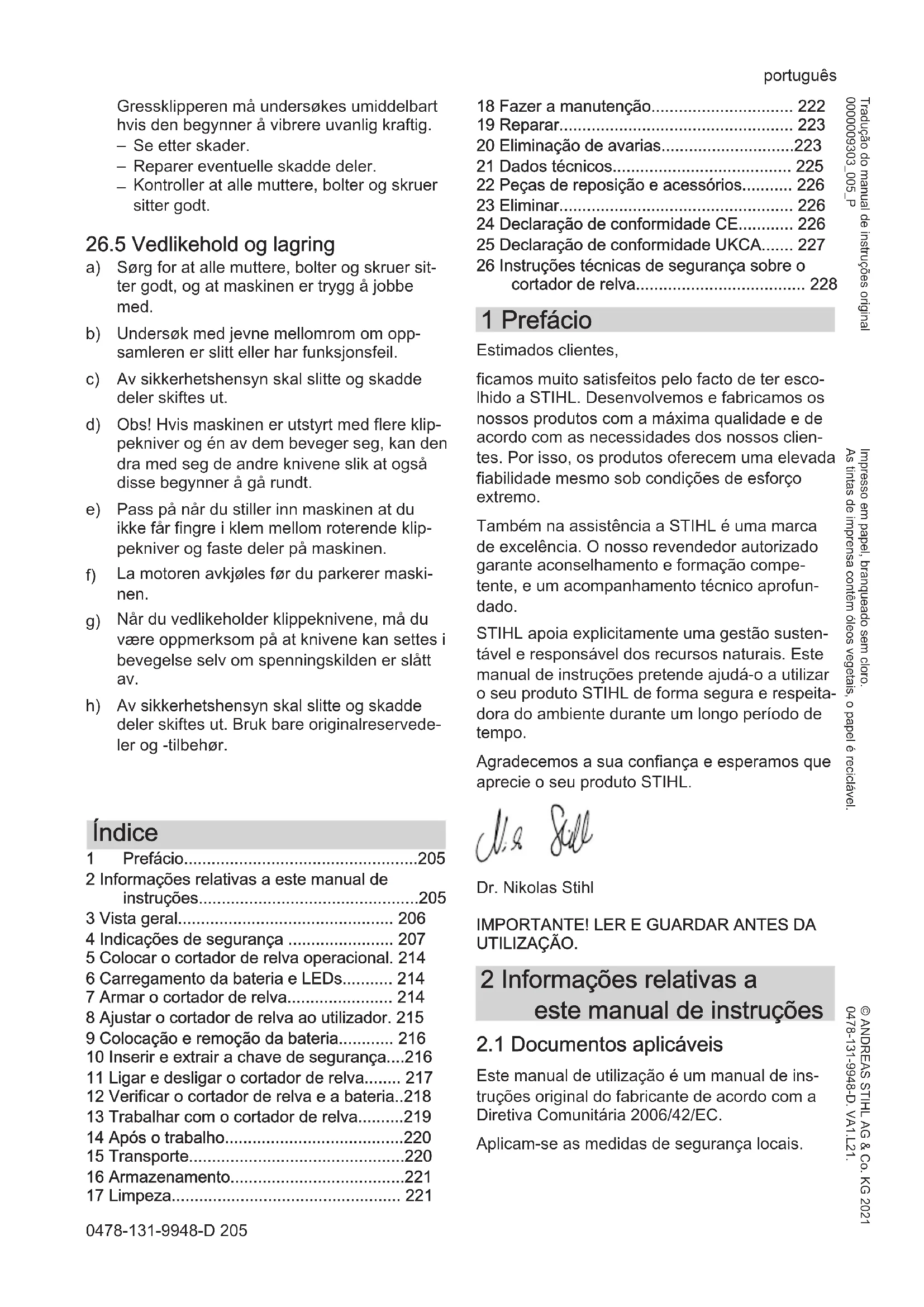

1 Prefácio....205
2 Informações relativas a este manual de instruções....205
3 Vista geral.... 206
4 Indicações de segurança 207
5 Colocar o cortador de relva operacional. 214
6 Carregamento da bateria e LEDs...... 214
7 Armar o cortador de relva.... 214
8 Ajustar o cortador de relva ao utilizador. 215

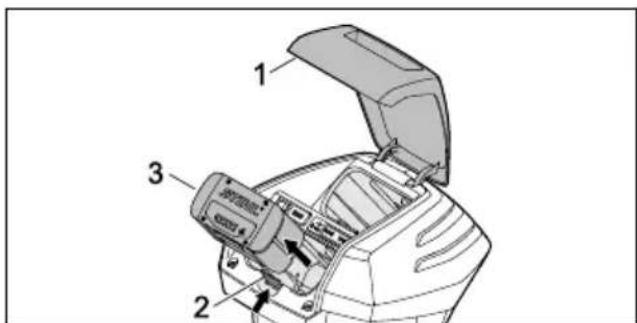

9 Colocação e remoção da bateria...... 216
10 Inserir e extrair a chave de segurança....216
11 Ligar e desligar o cortador de relva..... 217
12 Verificar o cortador de relva e a bateria..218
13 Trabalhar com o cortador de relva.....219
14 Após o trabalho....220

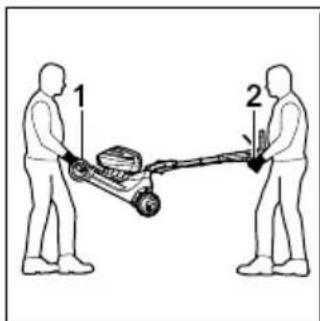

15 Transporte....220
16 Armazenamento....221
17 Limpeza.... 221
18 Fazer a manutenção.... 222
19 Reparar.... 223
20 Eliminação de avarias....223
21 Dados técnicos.... 225
22 Peças de reposição e acessórios...... 226
23 Eliminar.... 226
24 Declaração de conformidade CE...... 226
25 Declaração de conformidade UKCA..... 227
26 Instruções técnicas de segurança sobre o cortador de relva.... 228
1 Prefácio
Estimados clientes,
ficamos muito satisfeitos pelo facto de ter escolhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clientes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo.
Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação competente, e um acompanhamento técnico aprofundado.
STIHL apoia explicitamente uma gestão sustentável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeitadora do ambiente durante um longo período de tempo.
Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LER E GUARDAR ANTES DA UTILIZAÇÃO.
2 Informações relativas a este manual de instruções
2.1 Documentos aplicáveis
Este manual de utilização é um manual de instruções original do fabricante de acordo com a Diretiva Comunitária 2006/42/EC.
Aplicam-se as medidas de segurança locais.
português 3 Vista geral
- Além do presente manual de utilização, leia, compreenda e guarde os seguintes documentos:
- Instruções de segurança da bateria STIHL AP
- Manual de utilização dos carregadores STIHL AL 101, 300, 500
- Informações de segurança sobre baterias e produtos com bateria integrada STIHL: www.stihl.com/safety-data-sheets
2.2 Identificação das advertências no texto
PERIGRO
■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.
ATENÇÃO
■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.
AVISO
■ A indicação chama a atenção para perigos que podem provocar danos materiais.
- As medidas mencionadas podem evitar danos materiais.
Este símbolo faz referência a um capítulo deste manual de instruções.
3 Vista geral

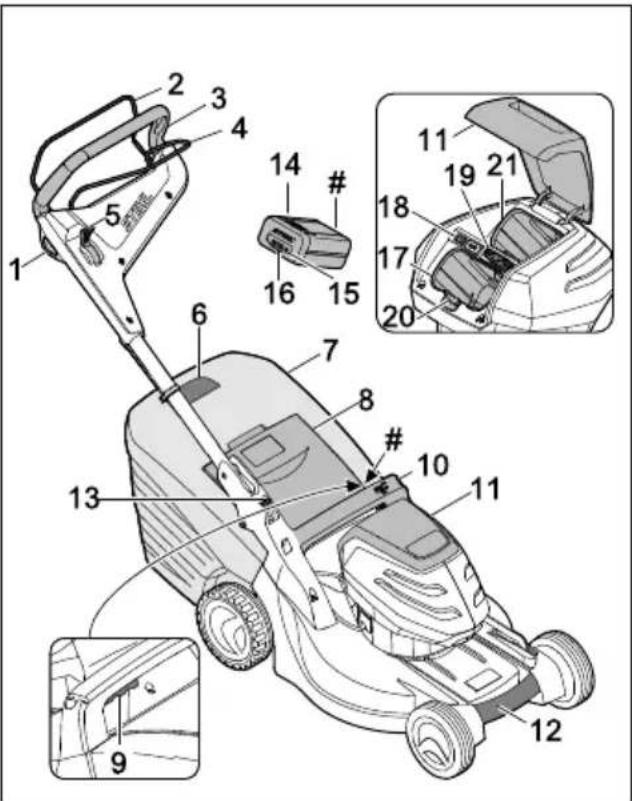

3.1 Cortador de relva e bateria

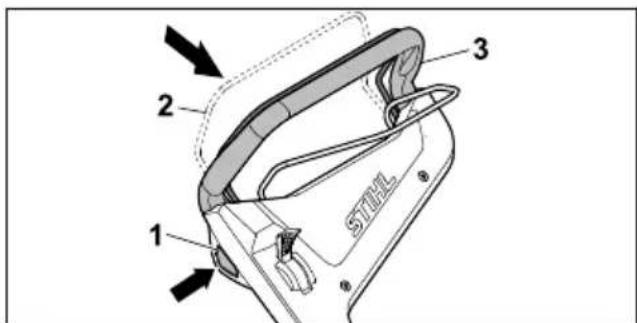

O botão de bloqueio liga e desliga as lâminas em conjunto com o arco de comando do mecanismo de corte.
2 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte liga e desliga as lâminas em conjunto com o botão de bloqueio.
3 Guiador
O guiador destina-se a segurar, conduzir e transportar o cortador de relva.

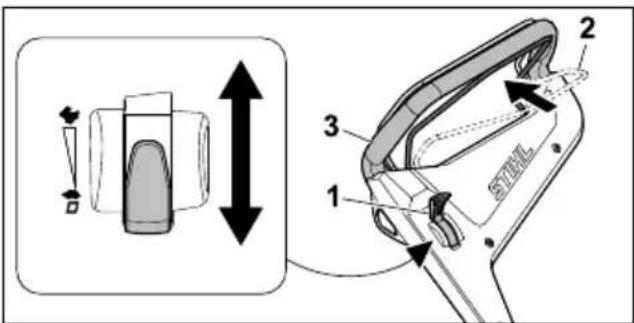

4 Arco de comando do mecanismo de translação
O arco de comando do mecanismo de translação liga e desliga o mecanismo de translação.
5 Alavanca
A alavanca destina-se a definir a velocidade do mecanismo de translação.

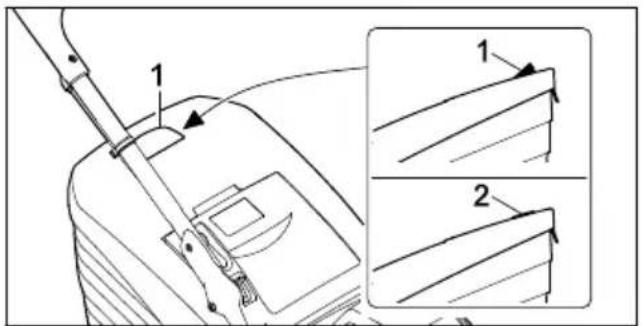

6 Indicador do nível
O indicador do nível mostra o enchimento da cesta de recolha de relva.
7 Cesta de recolha de relva
A cesta de recolha de relva recolhe a relva cortada.
8 Tampa de expulsão
A tampa de expulsão fecha o canal de expulsão.

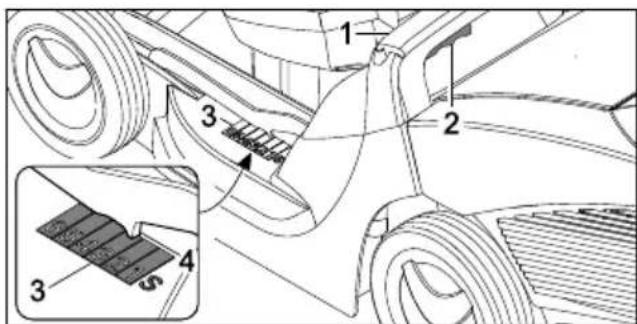

9 Alavanca
A alavanca destina-se a definir a altura de corte.
10 Pega
A pega destina-se a segurar o cortador de relva ao definir a altura de corte e a transportar o cortador de relva.

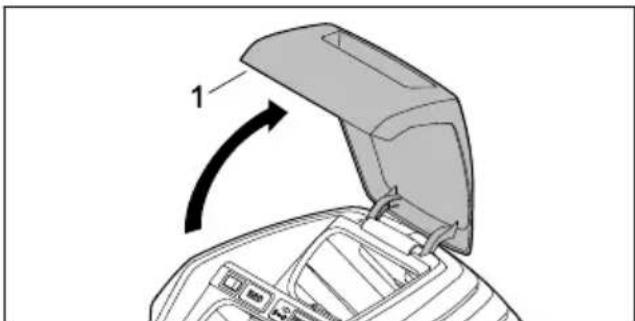

11 Tampa
A tampa cobre a bateria e a chave de segurança.
12 Pega de transporte
A pega de transporte destina-se ao transporte do cortador de relva.

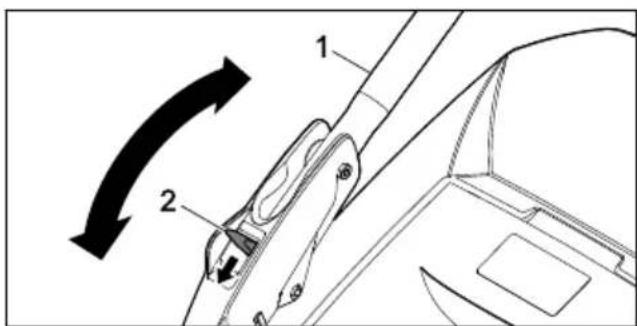

13 Alavanca
A alavanca destina-se a ajustar e a rebater o guiador.
14 Bateria
A bateria alimenta o cortador de relva com energia.
15 Botão de pressão
O botão de pressão ativa os LED da bateria.
16 LED
Os LED indicam o estado de carga da bateria e avarias.

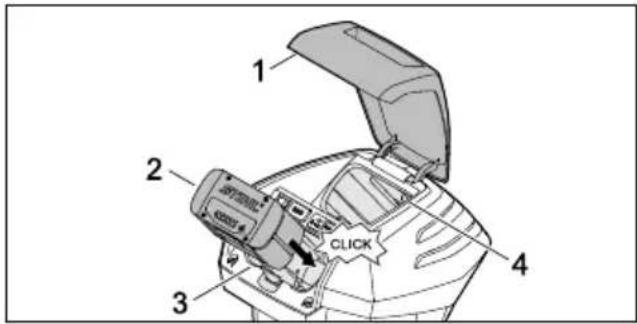

17 Compartimento da bateria
O compartimento da bateria é o local em que a bateria é inserida.

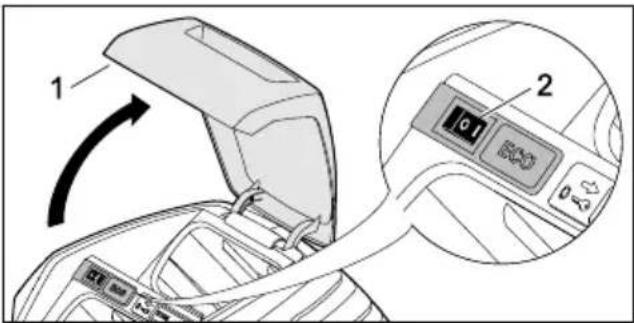

18 Interruptor ECO
O interruptor ECO liga e desliga o modo ECO.

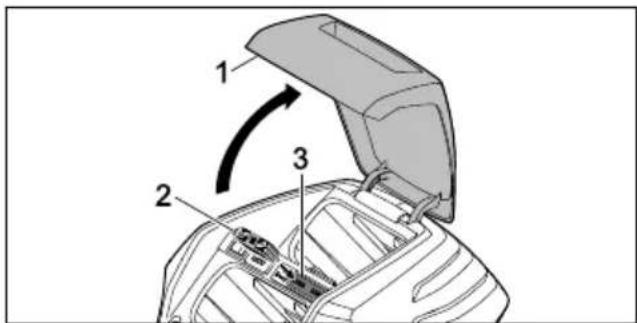

19 Chave de segurança
A chave de segurança ativa o cortador de relva.
20 A alavanca de bloqueio fixa a bateria no compartimento da bateria.
RMA 443.2 PV, RMA 448.2 PV:
21 Compartimento da bateria
O compartimento da bateria é o local em que é inserida uma segunda bateria.
O compartimento de transporte é o local em que é inserida uma bateria de substituição.
# Placa de identificação com número de máquina
3.2 Símbolos
Os símbolos podem estar presentes no cortador de relva e na bateria e têm o seguinte significado:
Este símbolo identifica a chave de segurança.
Este símbolo identifica o alojamento da chave.
Este símbolo identifica o interruptor ECO.
Este símbolo indica o peso do cortador de relva sem bateria.
1 LED acende-se a vermelho. A bateria está demasiado quente ou demasiado fria.
4 LED piscam a vermelho. Existe uma avaria na bateria.
Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as emissões de ruído de diferentes produtos comparáveis.
A indicação junto ao símbolo apresenta o conteúdo energético da bateria de acordo com a especificação do fabricante das células. O conteúdo energético disponível para aplicação é menor.
Não elimine o produto juntamente com o lixo doméstico.
Ligue e desligue a lâmina.

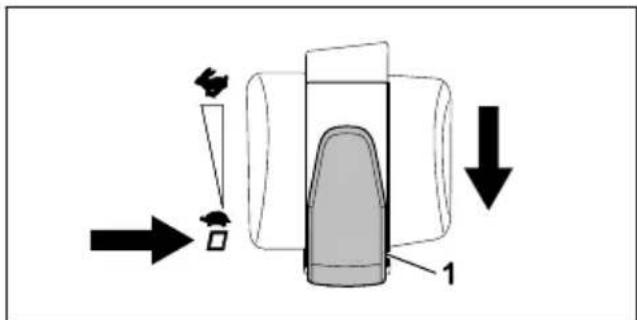

Ajustar a velocidade de marcha:
Nesta posição, o cortador de relva desloca-se com a máxima velocidade.
Nesta posição, o cortador de relva desloca-se com a mínima velocidade.
4 Indicações de segurança
4.1 Símbolos de aviso
Os símbolos de aviso presentes no cortador de relva ou na bateria têm o seguinte significado:
português 4 Indicações de segurança
Siga as instruções de segurança e as respetivas medidas.
Leia, compreenda e guarde o manual de utilização.
Cuidado com objetos projetados - mantenha a distância e terceiros afastados.
Não toque numa lâmina em rotação.
Remova a bateria durante as pausas de trabalho, o transporte, o armazenamento, a manutenção ou reparações.
Remova a chave de segurança durante as pausas de trabalho, o transporte, o armazenamento, a manutenção ou reparações.
Respeite a distância de segurança.
Proteja a bateria do calor e do fogo.
Não submerja a bateria em líquidos.
Respeite o intervalo de temperatura permitido da bateria.
4.2 Utilização recomendada
O cortador de relva STIHL RMA 443 VC, RMA 443 PV, RMA 448 VC ou RMA 448 PV destina-se ao corte de relva seca.
O cortador de relva recebe energia de uma bateria STIHL AP.
ATENÇÃO
- As baterias não autorizadas pela STIHL para o cortador de relva podem provocar incêndios e explosões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
▶ Utilize o cortador de relva com uma bateria STIHL AP.
- Caso o cortador de relva ou a bateria não sejam utilizados conforme recomendado, as
pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais.
▶ Utilize o cortador de relva e a bateria conforme descrito no presente manual de utilização.
4.3 Requisitos ao nível do utilizador
ATENÇÃO
- Os utilizadores que não tenham recebido formação podem não reconhecer ou avaliar devidamente os perigos do cortador de relva e da bateria. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais.
▶ Leia, compreenda e guarde o manual de utilização.
- Caso o cortador de relva ou a bateria seja entregue a outra pessoa: faça-o acompanhar do manual de utilização.
- Certifique-se de que o utilizador cumpre os seguintes requisitos:
- O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva ou a bateria. Caso o utilizador apresente capacidades físicas, sensoriais ou mentais limitadas para tal, o utilizador só poderá trabalhar com o aparelho sob supervisão ou de acordo com as indicações de uma pessoa responsável.
- O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cortador de relva e da bateria.
- O utilizador está ciente de que é o responsável por eventuais acidentes e danos.
- O utilizador é maior de idade ou o utilizador é devidamente formado numa atividade sob supervisão, de acordo com a regulamentação nacional.
- O utilizador deverá ter recebido formação ministrada por um distribuidor oficial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.
- O utilizador não pode estar sob a influência de álcool, medicamentos ou drogas.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
4 Indicações de segurança português
4.4 Vestuário e equipamento
ATENÇÃO
- Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.
- Use calças compridas de material resistente.
■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser nocivas para a saúde e provocar reações alérgicas.
- Caso sejam projetadas poeiras: use uma máscara de proteção contra poeiras.
- O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.
▶ Use vestuário justo.
- Retire cachecóis e objetos de adorno.
■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.
- Use luvas de proteção de material resistente.
- Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.
▶ Use calçado robusto e fechado com sola antiderrapante.
- Ao afiar a lâmina, podem ser projetadas partículas de materiais. O utilizador pode sofrer ferimentos.
▶ Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.
- Use luvas de proteção de material resistente.
4.5 Zona de trabalho e meio circundante
As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reconhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na atividade, crianças e animais podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Mantenha as pessoas que não estejam envolvidas na atividade, crianças e animais afastados da área de trabalho.
- Respeite a distância de segurança em relação a objetos.
- Não deixe o cortador de relva sem vigilância.
- Certifique-se de que as crianças não podem brincar com o cortador de relva.
■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.
▶ Se chover: não trabalhe.
- O cortador de relva não é resistente à água. Trabalhar à chuva ou em zonas molhadas pode provocar um choque elétrico. O utilizador pode ficar ferido e o cortador de relva pode ficar danificado.
- Não trabalhe à chuva nem em zonas molhadas.
▶ Não corte relva molhada.
- Os componentes elétricos do cortador de relva podem gerar faíscas. As faíscas podem provocar incêndios e explosões em ambientes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Não trabalhe em ambientes facilmente inflamáveis e explosivos.
4.5.2 Bateria
ATENÇÃO
As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reconhecer ou avaliar devidamente os perigos da bateria. As pessoas que não estejam envolvidas na atividade, crianças e animais podem sofrer ferimentos graves.
- Mantenha as pessoas que não estejam envolvidas na atividade, crianças e animais afastados.
- Não deixe a bateria sem vigilância.
- Certifique-se de que as crianças não podem brincar com a bateria.
- A bateria não está protegida contra todas as influências ambientais. Caso a bateria seja exposta a determinadas influências ambientais, pode pegar fogo ou explodir. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Proteja a bateria do calor e do fogo.
- Não atire a bateria para o fogo.
▶ Utilize e guarde a bateria apenas no intervalo de temperaturas entre - 10 °C e + 50 °C.
- Não mergulhe a bateria em líquidos.
- Mantenha a bateria distante de objetos metálicos.
- Não exponha a bateria a altas pressões.
- Não exponha a bateria a micro-ondas.
▶ Proteja a bateria de químicos e sais.
4.6 Estado de acordo com as exigências de segurança
O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:
- O cortador de relva está intacto.
- O cortador de relva está limpo e seco.
- Os elementos de comando funcionam e estão inalterados.
- A lâmina está corretamente montada.
- Estão montados acessórios STIHL originais adequados para este cortador de relva.
- O acessório está corretamente montado.
ATENÇÃO
- Se os componentes não estiverem em condições de funcionamento seguro, poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.
- Trabalhe com um cortador de relva intacto.
- Caso o cortador de relva esteja sujo ou molhado: limpe o cortador de relva e deixe-o secar.
- Não modifique o cortador de relva.
Se os elementos de comando não funcionarem: não trabalhe com o cortador de relva.
▶ Monte os acessórios STIHL originais adequados para este cortador de relva.

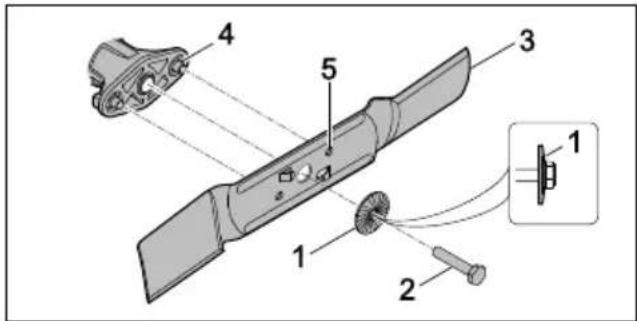

- Monte a lâmina conforme descrito no presente manual de utilização.
- Monte os acessórios conforme descrito no presente manual de utilização ou no manual de utilização dos acessórios.
- Não insira objetos nas aberturas do cortador de relva.
- Não faça a ligação nem estabeleça curto-circuito de contactos do alojamento da chave com objetos metálicos.
- Substitua as placas informativas gastas ou danificadas.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
4.6.2 Lâmina
A lâmina encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:
- A lâmina e os aparelhos acopláveis estão intactos.
- A lâmina não está deformada.
– A lâmina está corretamente montada. - A lâmina está corretamente afiada.
– A lâmina está isenta de rebarbas. - A lâmina está corretamente equilibrada.
- A espessura mínima e a largura mínima da lâmina não foram atingidas, 21.2.
– O ângulo de afiação é respeitado, 21.2.
ATENÇÃO
■ Se não estiverem em condições de funcionamento seguro, as peças da lâmina poderão soltar-se e ser projetadas. As pessoas podem ferir-se gravemente.
- Trabalhe com uma lâmina e aparelhos acopláveis intactos.
▶ Monte corretamente a lâmina. - Afie corretamente a lâmina.
- Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina.
- Solicite o equilíbrio da lâmina a um distribuidor oficial STIHL.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
4.6.3 Bateria
A bateria encontra-se num estado seguro, se forem cumpridas as seguintes condições:
- A bateria está intacta.
- A bateria está limpa e seca.
- A bateria funciona e não foi modificada.
ATENÇÃO
■ Se não estiver num estado seguro, a bateria deixará de funcionar em segurança. As pessoas podem ferir-se gravemente.
- Trabalhe com uma bateria sem danos e funcional.
- Não carregue uma bateria danificada ou com defeito.
- Caso a bateria esteja suja ou molhada: limpe a bateria e deixe-a secar.
4 Indicações de segurança português
▶ Não modifique a bateria.
- Não insira objetos nas aberturas da bateria.
- Não faça a ligação nem estabeleça curto-circuito de contactos elétricos da bateria com objetos metálicos.
▶ Não abra a bateria.
- Substitua as placas informativas gastos ou danificadas.
■ Uma bateria danificada pode derramar líquido. Caso o líquido entre em contacto com a pele ou com os olhos, estes podem ficar irritados.
- Evite o contacto com o líquido.
- Caso haja contacto com a pele: lave as zonas afetadas abundantemente com água e sabão.
- Caso haja contacto com os olhos: lave os olhos abundantemente com água durante 15 minutos e procure um médico.
■ Uma bateria danificada pode ter um cheiro incomum, deitar fumo ou incendiar. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Caso a bateria tenha um cheiro incomum ou deite fumo: não utilize a bateria e mantenha-a longe de substâncias inflamáveis.
- Caso a bateria queime: tente apagar o fogo da bateria com um extintor ou água.
4.7 Trabalhos
ATENÇÃO
- Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tropeçar, cair e sofrer ferimentos graves.
- Trabalhar calma e refletidamente.
- Caso as condições de luminosidade e de visibilidade sejam más: não trabalhe com o cortador de relva.
▶ Utilize o cortador de relva isoladamente.
▶ Prestar atenção a obstáculos.
- Não incline o cortador de relva.
- Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio.
- Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho.
▶ Ao cortar a relva numa encosta: Corte a relva na transversal relativamente à encosta.
- Não trabalhe em encostas com uma inclinação superior a 25° (46,6%).
A lâmina em rotação poderá cortar o utilizador. O utilizador pode sofrer ferimentos graves.
- Não toque numa lâmina em rotação. - Caso a lâmina esteja bloqueada por um objeto: Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. Remova o objeto apenas depois deste processo.
- Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.
- Caso o cortador de relva se altere ou se comporte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Dê o trabalho como terminado e extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
■ Poderão ser percetíveis vibrações no cortador de relva durante o trabalho.
▶ Use luvas.
▶ Faça pausas de trabalho.
- Caso existam indícios de problemas de circulação: consulte um médico.
- Caso a lâmina se depare com um objeto estranho durante o trabalho, esse mesmo objeto estranho ou partes do mesmo poderão ser danificados ou projetados a elevada velocidade. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Remova os objetos estranhos da área de trabalho.
■ Se soltar o arco de comando do mecanismo de corte, a lâmina continuará a rodar durante um curto período de tempo. As pessoas podem ferir-se gravemente.
- Aguarde até que a lâmina deixe de rodar.
- Caso a lâmina em rotação se depare com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Não trabalhe em ambientes facilmente inflamáveis.
■ Se o cortador de relva for desligado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
português 4 Indicações de segurança
- Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.
■ Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais. - Não fixe quaisquer objetos ao guiador.
PERIGRO
■ Se trabalhar nas imediações de cabos condu-
tores de tensão, a lâmina poderá entrar em
contacto com os cabos condutores de tensão
e estes poderão ser danificados. O utilizador
pode sofrer ferimentos graves ou fatais.
- Não trabalhe nas imediações de cabos condutores de tensão.
■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.
- Caso haja trovoada: não trabalhe.
4.8 Transporte
- O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
▶ Prenda o cortador de relva com cintas de fixação, correias ou uma rede de modo que não possa tombar nem mover-se.
Se a chave de segurança e a bateria ficarem introduzidas durante o transporte com o mecanismo de translação desligado, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
4.8.2 Bateria
ATENÇÃO
- A bateria não está protegida contra todas as influências ambientais. A bateria pode danificar-se e podem ocorrer danos materiais caso seja sujeita a determinadas influências ambientais.
- Não transportar uma bateria danificada.
- Transportar a bateria numa embalagem que não seja eletricamente condutora.
■ Durante o transporte, a bateria pode tombar ou mover-se. Podem ocorrer ferimentos em pessoas e danos materiais.
- Colocar a bateria na embalagem, de forma que não se possa mover.
- Prender a embalagem de forma a não se mover.
4.9 Armazenamento
■ As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem ferir-se gravemente.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Guarde o cortador de relva fora do alcance das crianças.
- Os contactos elétricos do cortador de relva e os componentes metálicos podem sofrer corrosão devido à humidade. O cortador de relva pode ficar danificado.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
▶ Guarde o cortador de relva limpo e seco.
■ Se a chave de segurança e a bateria ficarem introduzidas durante o período de arrumação,
4 Indicações de segurança português
a lâmina e o mecanismo de translação pode- rão ser ligados inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
■ Se o cortador de relva for guardado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Guarde o cortador de relva apenas em superfícies planas.
4.9.2 Bateria
ATENÇÃO
■ As crianças não conseguem reconhecer nem avaliar os perigos das baterias. As crianças podem ferir-se gravemente.
- Guarde a bateria fora do alcance das crianças.
A bateria não está protegida contra todas as influências ambientais. Caso a bateria seja exposta a determinadas influências ambientais, pode ser danificada.
▶ Guarde a bateria limpa e seca.
- Guarde a bateria numa embalagem não condutora de eletricidade.
- Guarde a bateria no intervalo de temperaturas compreendido entre - 10 °C e + 50 °C.
4.10 Limpeza, manutenção e reparação
ATENÇÃO
Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção ou reparação, a lâmina poderá ser ligada inadvertamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção e reparação, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
A utilização de produtos de limpeza agressivos e a limpeza com um jato de água ou objetos afiados poderão danificar o cortador de relva, a lâmina e a bateria. Caso o cortador de relva, a lâmina e a bateria não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente.
- Limpe o cortador de relva, a lâmina e a bateria conforme descrito no presente manual de utilização.
- Caso não seja realizada uma manutenção ou reparação corretas do cortador de relva, da lâmina ou da bateria, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.
- Não efetue qualquer manutenção nem reparação do cortador de relva ou da bateria de forma autónoma.
- Caso seja necessário efetuar a manutenção ou reparação do cortador de relva ou da bateria: dirija-se a um distribuidor oficial STIHL.
- Efetue a manutenção da lâmina conforme descrito no presente manual de utilização.
- Durante a limpeza, manutenção ou reparação da lâmina, o utilizador poderá cortar-se nos gumes afiados. O utilizador pode sofrer ferimentos.
▶ Use luvas de proteção de material resistente.
■ A lâmina pode ficar quente ao ser afiada. O utilizador pode queimar-se.
- Aguarde que a lâmina arrefeça.
português 5 Colocar o cortador de relva operacional
- Use luvas de proteção de material resistente.
Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos:
- Retire os materiais da embalagem e as proteções de transporte do aparelho.
-
Garantir que os seguintes componentes se encontram num estado seguro:
-
Cortador de relva, 4.6.1.
- Lâmina, 4.6.2.
- Bateria, 4.6.3.
▶ Verificar a bateria, 12.3.
Carregar totalmente a bateria, 16.1.
- Limpar o cortador de relva, 17.2.
▶ Verificar a lâmina, 2.2.
▶ Montar o guiador, 7.1.
▶ Abrir e ajustar o guiador, 8.1.
Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: Engatar a cesta de recolha de relva, 7.2.2.
Ao cortar a relva, se pretender que a relva cortada seja expulsa para trás: Desengatar a cesta de recolha de relva, 7.2.3.
▶ Definir a altura de corte, 13.2.
▶ Verificar os elementos de comando, 12.1.
- Caso não seja possível executar os passos: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
6 Carregamento da bateria e LEDs
6.1 Carregar a bateria
O tempo de carregamento depende de diferentes fatores, por ex. da temperatura da bateria ou da temperatura ambiente. O tempo de carregamento real pode divergir do tempo de carregamento indicado. O tempo de carregamento está indicado em www.stihl.com/charging-times.
▶ Carregar a bateria tal como descrito no manual de instruções dos carregadores STIHL AL 101, 300, 500.
- Prima o botão de pressão (1).
Os LED acendem-se a verde durante aproximadamente 5 segundos e indicam o estado de carga. - Caso o LED direito pisque a verde: carregue a bateria.
6.3 LED da bateria
Os LED podem indicar o estado de carga da bateria ou avarias. Os LED podem acender-se ou piscar a verde ou a vermelho.
Caso os LED se acendam ou pisquem a verde, será apresentado o estado de carga.
- Caso os LED se acendam ou pisquem a vermelho: resolver avarias, 20.1. Existe uma avaria no cortador de relva ou na bateria.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.

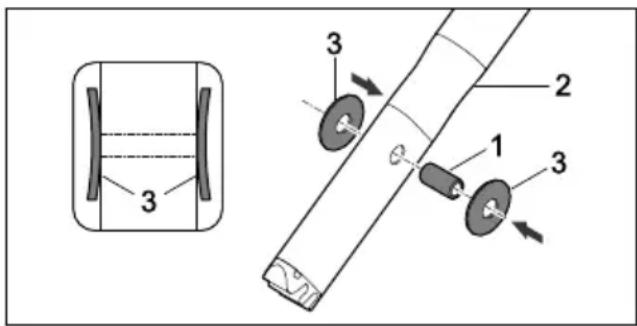

- Pressione o casquilho (1) nos furos da parte superior do guiador (2).
▶ Encaixe as molas de disco (3) com a curvatura para dentro no casquilho (1).
- Insira a parte superior do guiador (2) na consola do guiador (4).
- Insira o parafuso (5) através dos furos da consola do guiador (4) e o casquilho na parte superior do guiador (2).
- Coloque a porca (6) no entalhe da consola do guiador (4).
▶ Aperte bem o parafuso (5).
- Pressione o cabo (7) nos suportes (8).
- Fixe o cabo (7) com o grampo do cabo (9) no guiador.
O guiador não pode ser novamente desmon- tado.
7.2 Armar, encaixar e desencaixar a cesta de recolha de relva

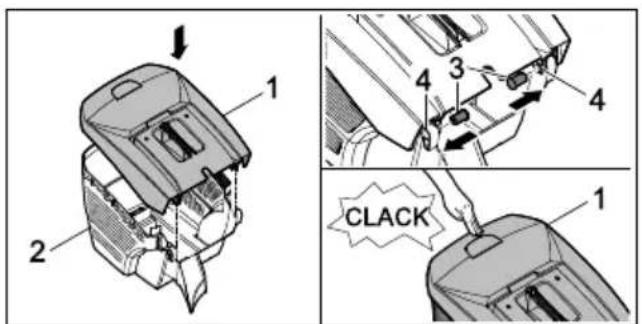

7.2.1 Armar a cesta de recolha de relva
- Coloque a parte superior da cesta de recolha de relva (1) na parte inferior da cesta de recolha de relva (2).
- Insira a cavilha (3) nas aberturas (4) de dentro para fora.
- Pressione a parte superior da cesta de recolha de relva (1) para baixo.
A parte superior da cesta de recolha de relva engata de forma audível.

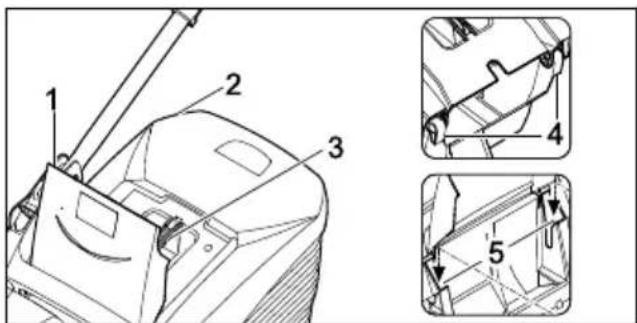

7.2.2 Engatar a cesta de recolha de relva
▶ Desligue o cortador de relva.
- Coloque o cortador de relva numa superfície plana.
▶ Abra e segure na tampa de expulsão (1).
▶ Segure na cesta de recolha de relva (2) pela pega (3) e, com os ganchos (4), engate-a nos alojamentos (5).
▶ Pouse a tampa de expulsão (1) na cesta de recolha de relva (2).
7.2.3 Desengatar a cesta de recolha de relva
▶ Desligue o cortador de relva.
- Coloque o cortador de relva numa superfície plana.
- Abra e segure na tampa de expulsão.
- Remova a cesta de recolha de relva pela pega para cima.
▶ Feche a tampa de expulsão.
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
português 9 Colocação e remoção da bateria
▶ Segure no guiador (1).
- Pressione a alavanca (2) para baixo e mantenhna-a nessa posição.
- Coloque o guiador (1) na posição pretendida.
▶ Solte a alavanca (2) e certifique-se de que o guiador engata novamente por completo.
8.2 Armar o guiador
É possível rebater o guiador para transporte ou arrumação com economia de espaço.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
▶ Mantenha premida a alavanca.
▶ Rebata o guiador para a frente.
9 Colocação e remoção da bateria
9.1 Introduzir a bateria
RMA 443 PV e RMA 448 PV:
Os cortadores de relva RMA 443 PV e RMA 448 PV podem ser utilizados com duas baterias. Assim que a bateria do primeiro compartimento de bateria (3) estiver descarregada, o aparelho passará automaticamente para a bateria do segundo compartimento de bateria (4). É necessário que exista sempre uma bateria inserida no primeiro compartimento de bateria (3) durante o trabalho.
RMA 443 VC e RMA 448 VC:
Os cortadores de relva RMA 443 VC e RMA 448 VC estão equipados com um compartimento de bateria (3) e um compartimento de transporte (4). Os cortadores de relva só podem ser utilizados com a bateria no compartimento de bateria (3). É possível transportar uma bateria de substituição no compartimento de transporte (4).
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Pressione a bateria (2) na direção do compartimento da bateria (3) até ao encosto.
A bateria (2) encaixa com um clique e fica bloqueada. - Caso pretenda transportar uma segunda bateria: introduza a bateria no compartimento de bateria (3) ou no compartimento de transporte (4). A bateria encaixa com um clique e fica bloqueada.
▶ Feche a tampa (1).
9.2 Remover a bateria
- Coloque o cortador de relva numa superfície plana.
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Prima a alavanca de bloqueio (2).
A bateria (3) está desbloqueada.
▶ Remova a bateria (3).
▶ Feche a tampa (1).
10 Inserir e extrair a chave de segurança
10.1 Inserir a chave de segurança
11 Ligar e desligar o cortador de relva português
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Insira a chave de segurança (2) no alojamento da chave (3).
▶ Feche a tampa (1).
10.2 Extrair a chave de segurança
- Abra a tampa até ao encosto e mantenha-a nessa posição.
▶ Extraia a chave de segurança.
▶ Feche a tampa. - Guarde a chave de segurança fora do alcance das crianças.
11.1 Ligar e desligar a lâmina
11.1.1 Ligar a lâmina
- Coloque o cortador de relva numa superfície plana.
- Prima e mantenha premido o botão de bloqueio (1) com a mão direita.
- Com a mão esquerda, puxe o arco de comando do mecanismo de corte (2) por completo na direção do guiador (3) e segure nesse componente de modo a que o polegar circunde o guiador (3).
A lâmina roda.
▶ Solte o botão de bloqueio (1). - Com a mão direita, segure no guiador (3) e no arco de comando do mecanismo de corte (2) de modo que o polegar circunde o guiador (3).
- Solte o arco de comando do mecanismo de corte.
- Aguarde até que a lâmina deixe de rodar.
- Caso a lâmina continue a rodar: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
O cortador de relva está avariado.
11.1.2 Desligar a lâmina
11.2 Ligar e desligar o mecanismo de translação
11.2.1 Ligar o mecanismo de translação
A velocidade máxima possível pode ser pré- -selecionada em 5 níveis através da alavanca. A velocidade máxima possível é aumentada deslocando a alavanca na direção e reduzida na direção Na posição o mecanismo de trans- lação está desativado.
A velocidade pode ser regulada progressivamente de 2,0 km/h até à velocidade máxima pré- seleccionada através do arco de comando do mecanismo de translação. Quanto mais puxar o arco de comando do mecanismo de translação na direção do guiador, mais elevada será a velocidade, 21.1.
A velocidade definida influencia a duração da carga da bateria. Quanto menor for a velocidade, maior será a duração da carga da bateria.
- Coloque o cortador de relva numa superfície plana.
▶ Ligar a lâmina
▶ Ajuste a alavanca (1) na posição pretendida.
- Puxe o arco de comando do mecanismo de translação (2) por completo na direção do guiador (3) e segure nesse componente de modo a que o polegar circunde o guiador (2).
O cortador de relva começa a deslocar-se.
11.2.2 Desligar o mecanismo de translação
- Solte o arco de comando do mecanismo de translação.
- Aguarde até que o cortador de relva fique imóvel.
- Caso o cortador de relva continue em movimento: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
12 Verificar o cortador de relva e a bateria
12.1 Verificar os elementos de comando
Botão de bloqueio e arco de comando do mecanismo de corte
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Prima o botão de bloqueio e solte-o novamente.
- Puxe o arco de comando do mecanismo de corte por completo na direção do guiador e solte-o novamente.
- Caso o botão de bloqueio ou o arco de comando do mecanismo de corte se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
O botão de bloqueio ou o arco de comando do mecanismo de corte estará avariado.
Arco de comando do mecanismo de translação
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Puxe o arco de comando do mecanismo de translação por completo na direção do guiador e solte-o novamente.
- Caso o arco de comando do mecanismo de translação se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
O arco de comando do mecanismo de translação estará avariado.
Alavanca
▶ Extraia a chave de segurança.
▶ Remova a bateria.
▶ Coloque a alavanca em e depois em .
Se a alavanca se mover com muita facilidade: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
A alavanca está avariada.
- Insira a chave de segurança.
▶ Introduza a bateria. - Prima e mantenha premido o botão de bloqueio com a mão direita.
- Com a mão esquerda, puxe o arco de comando do mecanismo de corte por completo na direção do guiador e segure nesse
- Caso os 3 LED pisquem a vermelho: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
Existe uma avaria no cortador de relva.
- Solte o botão de bloqueio e o arco de comando do mecanismo de corte.
A lâmina deixa de rodar ao fim de pouco tempo.
- Caso a lâmina continue a rodar: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
Ligar o mecanismo de translação
- Insira a chave de segurança.
▶ Introduza a bateria. - Puxe o arco de comando do mecanismo de translação por completo na direção do guiador e segure nesse componente de modo a que o polegar circunde o guiador.
O cortador de relva começa a deslocar-se. - Solte o arco de comando do mecanismo de translação.
O cortador de relva permanece imóvel. - Caso o cortador de relva continue em movimento: remova a bateria e dirija-se a um distribuidor oficial STIHL.
O cortador de relva está avariado.
12.2 Verificar a lâmina
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
▶ Colocar o cortador de relva com as rodas levantadas, 17.1.
- Espessura a
- Largura b
– Ângulo de afiação c
- Caso a espessura mínima ou a largura mínima não sejam atingidas: Substituir a lâmina, 21.2.
13 Trabalhar com o cortador de relva português
- Caso o ângulo de afiação não seja respeitado: Afiar a lâmina, 121.2.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
12.3 Verificar a bateria
▶ Premir a tecla de pressão na bateria.
Os LEDs estão acesos ou emitem uma luz intermitente.
- Caso os LEDs não estejam acesos nem emitam uma luz intermitente: Não utilizar a bateria e consultar um revendedor especializado da STIHL.
Existe uma avaria na bateria.
13 Trabalhar com o cortador de relva
13.1 Segurar e conduzir o cortador de relva
▶ Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.
13.2 Ajustar a altura de corte
É possível regular 6 alturas de corte diferentes:
- 25 mm = posição 1
- 30 mm = posição 2
- 40 mm = posição 3
- 50 mm = posição 4
- 60 mm = posição 5
- 75 mm = posição 6
As posições são indicadas no cortador de relva.
- Segure no cortador de relva pela pega (1).
-
Prima e mantenha premida a alavanca (2).
-
Coloque o cortador de relva na posição pretendida elevando-a ou baixando-a.
É possível consultar a altura de corte atual no indicador da altura de corte (3) com o auxílio da marca (4).
▶ Solte a alavanca (2).
O cortador de relva engata.
13.3 Ligar o modo ECO
Quando o modo ECO é ligado, o cortador de relva deteta as condições de trabalho atuais e define automaticamente a rotação da lâmina adequada.
Como tal, a duração da bateria pode ser prolongada.
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Coloque o interrutor ECO (2) na posição I.
▶ Feche a tampa (1).

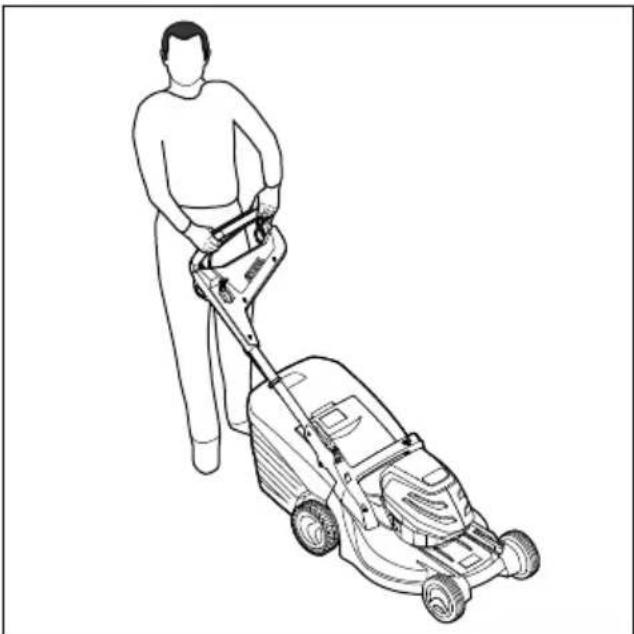

13.4 Cortar a relva
Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada.
português 14 Após o trabalho
Se estiver a trabalhar com o mecanismo de translação desligado: empurre o cortador de relva para a frente de forma lenta e controlada.
13.5 Esvaziar a cesta de recolha de relva
O fluxo de ar gerado pelas lâminas faz elevar o indicador do nível (1). Se a cesta de recolha de relva estiver cheia, o fluxo de ar para. Se o fluxo de ar for diminuto, o indicador do nível (2) volta ao estado de repouso. Esta indicação serve de aviso para esvaziar a cesta de recolha de relva.
O funcionamento sem limitações do indicador do nível só é apresentado quando o fluxo de ar produzido é perfeito. Influências externas como relva molhada, densa ou alta, níveis de corte baixos, sujidade ou fatores semelhantes podem alterar o fluxo do ar e o funcionamento do indicador do nível.
Se o indicador do nível voltar ao estado de repouso: Evvazie a cesta de recolha de relva.
▶ Desligue o cortador de relva.
- Coloque a alavanca de seleção da velocidade de marcha (1) na posição ☐
▶ Desengate a cesta de recolha de relva.
▶ Abra a tala de fecho (1).

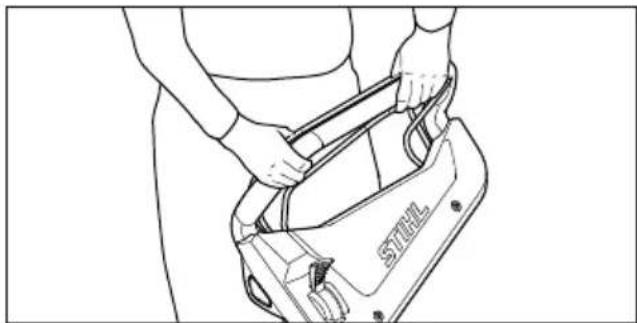

- Abra a parte superior da cesta de recolha (2) na pega (3) e mantenha-a nessa posição.
- Segure na pega inferior (4) com a segunda mão.
- Esvazie a cesta de recolha de relva.
▶ Feche a cesta de recolha de relva.
▶ Engate a cesta de recolha de relva.
14 Após o trabalho
14.1 Após o trabalho
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Caso o cortador de relva esteja molhado: deixe o cortador de relva secar.
- Caso a bateria esteja molhada: deixe a bateria secar.
- Limpe o cortador de relva.
▶ Limpe a bateria.
15 Transporte
▶ Desligue o cortador de relva.
A lâmina não pode rodar.
- Extraia a chave de segurança e remova a bateria.
▶ Use luvas de proteção de material resistente.
16 Armazenamento português
- Caso o cortador de relva seja transportado por duas pessoas:
Uma pessoa deverá segurar na parte dianteira do cortador de relva com ambas as mãos na pega de transporte (1) e uma segunda pessoa deverá segurar no guiador (2) com ambas as mãos.
▶ O cortador de relva deverá ser levantado e transportado por duas pessoas. - Caso o cortador de relva seja transportado por uma pessoa só:
- Arme o guiador.
- Segure no cortador de relva com uma mão pela pega de transporte (1) e, com a outra mão, segure na pega (2).
- Levante e transporte o cortador de relva.
Transportar o cortador de relva num veículo
- Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se.
15.2 Transportar a bateria
- Desligue o cortador de relva e remova a bateria.
- Certifique-se de que a bateria se encontra num estado seguro.
▶ Acondicione a bateria de modo a que estejam reunidas as seguintes condições:
- A embalagem não é condutora de eletricidade.
- A bateria não se pode mover dentro da embalagem.
- Fixe a embalagem de modo a que não se possa mover.
A bateria está sujeita aos requisitos às exigências de transporte de mercadorias perigosas. A bateria está classificada como UN 3480 (baterias de iões de lítio) e foi submetida a ensaios segundo a subsecção 38.3 da Parte III do Manual de Ensaios e de Critérios das Nações Unidas.
Os regulamentos relativos ao transporte estão especificados em www.stihl.com/safety-data-sheets.
16 Armazenamento
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
▶ Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:
- O cortador de relva está fora do alcance das crianças.
- O cortador de relva está limpo e seco.
- O cortador de relva não pode tombar.
- O cortador de relva não pode deslocar-se.
16.2 Guardar a bateria
A STIHL aconselha a guardar a bateria com um estado de carga entre 40 % e 60 % (2 LED ace-sos a verde).
- Guarde a bateria de modo a que estejam reunidas as seguintes condições:
- A bateria está fora do alcance das crianças.
- A bateria está limpa e seca.
- A bateria está num local fechado.
- A bateria está separada do cortador de relva e do carregador.
- A bateria está numa embalagem não condutora de eletricidade.
- A bateria encontra-se no intervalo de temperaturas compreendido entre - 10 °C e + 50 °C.
17 Limpeza

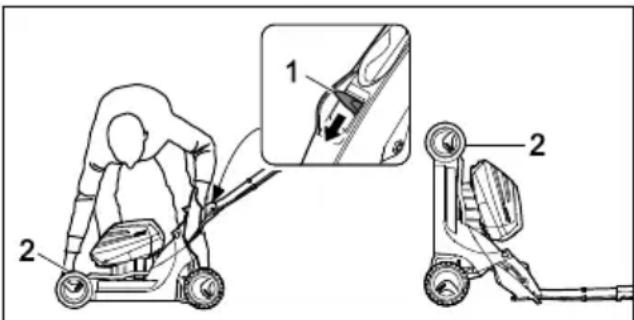

17.1 Colocar o cortador de relva sobre as rodas
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
▶ Desengate a cesta de recolha de relva.
▶ Coloque a altura de corte na posição mais elevada. 13.2 - Coloque a parte superior do guiador na posição mais baixa, 8.1.
- Com a mão esquerda, pressione a alavanca (1) para baixo e mantenha-a nessa posição.
- Com a mão direita, segure no cortador de relva pela pega de transporte (2) e coloque-o para trás.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Limpe o cortador de relva com um pano húmido.
- Limpe o canal de expulsão com uma escova macia ou com um pano húmido.
português 18 Fazer a manutenção
- Remova os objetos estranhos do compartimento da bateria e limpe-o com um pano húmido.
- Limpe os contactos elétricos do compartimento da bateria com um pincel ou com uma escova macia.
- Limpe as ranhuras de ventilação com um pincel.
- Coloque o cortador de relva com as rodas levantadas.
- Limpe a área em torno da lâmina e a lâmina com uma tala de madeira, com uma escova macia ou com um pano húmido.
17.3 Limpeza da bateria
▶ Limpar a bateria com um pano húmido.
18 Fazer a manutenção
18.1 Montar e desmontar a lâmina

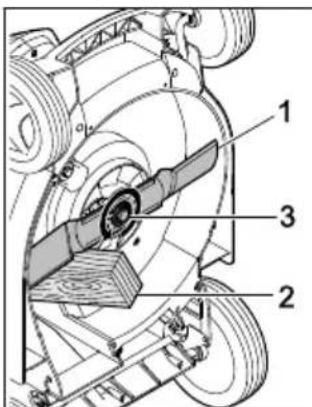

18.1.1 Desmontar a lâmina
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva com as rodas levantadas.
- Bloqueie a lâmina (1) com um pedaço de madeira (2).
- Desenrosque o parafuso (3) no sentido da seta e remova-o juntamente com a anilha (4).
▶ Remova a lâmina (1).
▶ Elimine o parafuso (3) e a anilha (4). Ao montar a lâmina (1), utilize um parafuso novo e uma anilha nova.

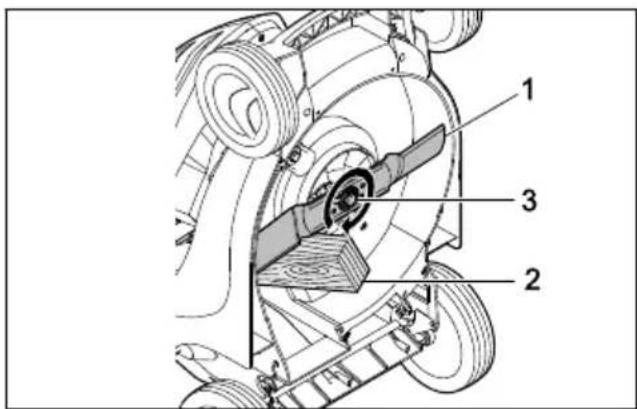

18.1.2 Montar a lâmina
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva com as rodas levantadas.
- Coloque a nova anilha (1) no novo para-fuso (2) com a curvatura para fora.
- Aplique produto de fixação de parafusos Loc-tite 243 na rosca do parafuso (2).
- Coloque a lâmina (3) de modo que as elevações da superfície de contacto (4) engatem nos entalhes (5).
- Enrosque o parafuso (2) juntamente com a anilha (1).
Bloqueie a lâmina (1) com um pedaço de madeira (2).
▶ Aperte o parafuso (3) com 65 Nm.
18.2 Afiar e equilibrar a lâmina
É necessária muita prática para afiar e equilibrar corretamente a lâmina.
A STIHL aconselha a que a lâmina seja afiada e equilibrada por um distribuidor oficial STIHL.
ATENÇÃO
- Os gumes da lâmina são afiados. O utilizador pode cortar-se.
- Use luvas de proteção de material resistente.
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva sobre as rodas.
▶ Desmonte a lâmina.
- Afie a lâmina. Respeite o ângulo de afiação e arrefeça a lâmina, 1.2.
A lâmina não pode adquirir uma tonalidade azul ao ser afiada.
19 Reparar português
▶ Monte a lâmina.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
19 Reparar
19.1 Reparar o cortador de relva e a bateria
O utilizador não pode reparar o cortador de relva, a lâmina ou a bateria de forma autónoma.
- Caso o cortador de relva ou a lâmina estejam danificados: não utilize o cortador de relva
nem a lâmina e dirija-se a um distribuidor oficial STIHL.
- Caso a bateria esteja avaria ou danificada: substitua a bateria.
- Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das placas informativas junto de um distribuidor oficial STIHL.
20 Eliminação de avarias
20.1 Resolver avarias do cortador de relva ou da bateria
| Avaria LED da bateria Causa Solução | |||
| O cortador de relva não funciona ao ligá-lo. | 1 LED pisca a verde. | O estado de carga da bateria é demasiado reduzido. | ► Carregue a bateria. |
| 1 LED | acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. | ► Extraia a chave de segurança.► Remova a bateria.► Deixe a bateria arrefecer ou aquecer. |
| 3 LED piscam | a vermelho. | Existe uma avaria no cortador de relva. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe os contactos elétricos do compartimento da bateria.► Introduza a bateria.► Ligue o cortador de relva.► Caso os 3 LED continuem a piscar a vermelho: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL. |
| 3 LED acen- | dem-se a ver-melho. | O cortador de relva está demasiado quente. | ► Extraia a chave de segurança.► Remova a bateria.► Deixe arrefecer o cortador de relva. |
| 4 LED piscam | a vermelho. | Existe uma avaria na bateria. | ► Remova a bateria e volte a introduzi-la.► Ligue o cortador de relva.► Caso os 4 LED continuem a piscar a vermelho: não utilize a bateria e dirija-se a um distribuidor oficial STIHL. |
| A ligação elétrica | entre o cortador de relva e a bateria foi interrompida. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe os contactos elétricos do compartimento da bateria.► Insira a chave de segurança.► Introduza a bateria. | |
| O cortador de relva ou | a bateria estão húmi-dos. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe o cortador de relva.► Deixe o cortador de relva ou a bateria secar. | |
| A resistência na | lâmina é demasiado elevada. | ► Defina uma altura de corte superior.► Ligue o cortador de relva sobre relva baixa. | |
| A área em torno da | lâmina está entupida. | ► Limpe o cortador de relva. | |
| O mecanismo de translação não funciona. | Existe uma avaria no mecanismo de translação. | ►Dirija-se a um distribuidor oficial STIHL. | |
| O cortador de relva desliga-se em funcionamento. | 3 LED acen-dem-se a ver-melho. | O cortador de relva está demasiado quente. | ►Extraia a chave de segurança.►Remova a bateria.►Deixe arrefecer o cortador de relva.►Limpe o cortador de relva.►Não ligue o cortador de relva com demasiada frequência num curto período de tempo.►Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.►Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.►Defina uma altura de corte superior.►Corte a relva numa posição mais baixa. |
| A lâmina está bloqu- | eada. | ►Extraia a chave de segurança.►Remova a bateria.►Limpe o cortador de relva. | |
| Existe uma avaria | elétrica. | ►Remova a bateria e volte a introduzi-la.►Ligue o cortador de relva. | |
| O cortador de relva emite uma forte vibração em funcionamento. | O parafuso da | âmina está solto. | ►Aperte o parafuso. |
| A lâmina não está corretamente equilibrada. | ►Afie e equilibre a lâmina. | ||
| O período de funcionamento do cortador de relva é demasiado curto. | A bateria não está totalmente carregada. | ►Carregue totalmente a bateria. | |
| O tempo de vida útil | da bateria foi excedido. | ►Substitua a bateria. | |
| A área em torno da | lâmina está entupida. | ►Limpe o cortador de relva. | |
| A lâmina está embo- | tada ou gasta. | ►Afie e equilibre a lâmina. | |
| A resistência na | lâmina é demasiado elevada. | ►Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.►Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.►Defina uma altura de corte superior.►Corte a relva numa posição mais baixa. | |
| A bateria prende ao ser introduzida no compartimento da bateria. | As guias ou os | contactos elétricos do compartimento da bateria estão sujos. | ►Limpe o cortador de relva. |
| Depois de introduzir a bateria no carregador, o processo de carga não é iniciado. | 1 LED acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. | ▸ Deixe a bateria introduzida no carregador.O processo de carga será iniciado automaticamente assim que o intervalo de temperatura permitido for atingido. |
| O corte da relva é de má qualidade ou a relva está amarela. | A lâmina está embo-tada ou gasta. | ▸ Afie e equilibre a lâmina. | |
| A resistência na lâmina é demasiado elevada. | ▸ Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.▸ Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.▸ Defina uma altura de corte superior.▸ Corte a relva numa posição mais baixa. | ||
21 Dados técnicos
– Bateria permitida: STIHL AP
- Peso sem bateria:
- RMA 443.2 VC: 23,4 kg
- RMA 443.2 PV: 23,6 kg
– RMA 448.2 VC: 24,4 kg - RMA 448.2 PV: 24,6 kg
– Volume máximo da cesta de recolha de relva: 55 l
- Largura de corte:
- RMA 443.2 VC, RMA 443.2 PV: 41 cm
-
RMA 448.2 VC, RMA 448.2 PV: 46 cm
-
Rotação: 3150 rpm
- Rotação no modo ECO: 2800 rpm
-
Velocidade de marcha mínima: 2,0 km/h Velocidade de marcha máxima (dependendo da bateria utilizada):
-
com AP 100: 3,0 km/h
- com AP 200: 3,7 km/h
- com AP 300: 4,5 km/h
O período de funcionamento pode ser consultado em www.stihl.com/battery-life.
21.2 Lâminas
- Espessura mínima a: 2 mm
– Largura mínima b: 55 mm - Ângulo de afiação c: 30°
21.3 Bateria STIHL AP
– Tecnologia da bateria: iões de lítio
- Tensão: 36 V
- Capacidade em Ah: ver placa de identificação
- Conteúdo energético em Wh: ver placa de identificação
- Peso em kg: ver placa de identificação
- Gama de temperaturas permitida para utilização e armazenamento: - 10 °C a + 50 °C
21.4 Valores de ruído e de vibração
O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,2 dB(A). O valor K referente ao valor de vibração é de 1,10 m/s².
- Nível de pressão acústica L_pA medido de acordo com a EN 60335-2-77: 75 dB(A)
português 22 Peças de reposição e acessórios
- Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 90 dB(A)
- Valor de vibração a_hv medido de acordo com a EN 20643, EN 60335-2-77, guiador: 2,20 m/s²
RMA 448.2 VC, RMA 448.2 PV
O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,2 dB(A). O valor K referente ao valor de vibração é de 0,9 m/s².
- Nível de pressão acústica L_pA medido de acordo com a EN 60335-2-77: 80 dB(A)
- Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 94 dB(A)
- Valor de vibração a_hv medido de acordo com a EN 20643, EN 60335-2-77, guiador: 1,8 m/s²
Os valores de vibração indicados foram medidos com um processo de verificação normalizado e podem ser utilizados como comparativo com aparelhos elétricos. Os valores de vibração efetivamente existentes podem divergir dos valores indicados, consoante o tipo de utilização. Os valores de vibração indicados podem ser utilizados para uma primeira avaliação do nível de vibração. É necessário avaliar o nível de vibração real. Neste processo, podem ser igualmente tomados em consideração os períodos em que o aparelho elétrico está desligado e os períodos em que está efetivamente ligado, mas nos quais funciona sem carga.
É possível consultar informações sobre o cumprimento da diretiva 2002/44/EC e S.I. 2005/1093 relativa à informação sobre os agentes físicos (vibrações) em www.stihl.com/vib.
21.5 REACH
REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos.
Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/reach.
22 Peças de reposição e acessórios
22.1 Peças de reposição e acessó- rios
STIHL Estes símbolos identificam peças de reposição originais da STIHL e acessórios originais da STIHL.
A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios originais da STIHL.
Peças de reposição e acessórios de outros fabricantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omercado e a STIHL não se pode responsabilizar pela sua utilização.
As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.
22.2 Peças de reposição importantes
– Lâmina RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
– Lâmina RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
- Parafuso da lâmina: 9008 319 9028
– Anilha: 0000 702 6600
23 Eliminar
É possível consultar informações sobre a eliminação junto da administração local ou num distribuidor oficial STIHL.
A eliminação inadequada pode ser nociva para a saúde e poluir o ambiente.
- Entregue os produtos STIHL, incluindo embalagens, num ponto de recolha adequado para reciclagem, em conformidade com os regulamentos locais.
- Não elimine juntamente com o lixo doméstico.
24 Declaração de conformidade CE
24.1 Cortador de relva STIHL
declara sob a sua exclusiva responsabilidade que
25 Declaração de conformidade UKCA português
- Tipo: RMA 443.2 VC, RMA 443.2 PV, RMA 448.2 VC, RMA 448.2 PV Largura de corte:
Identificação de série:
- RMA 443.2 VC, RMA 443.2 PV: 6338
- RMA 448.2 VC, RMA 448.2 PV: 6358
satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335-2-77, EN 55014-1 e EN 55014-2.
Entidade nomeada envolvida: TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Alemanha
Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.
- Nível de potência acústica medido RMA 443.2 VC, RMA 443.2 PV: 89,2 dB(A)
- Nível de potência acústica garantido RMA 443.2 VC, RMA 443.2 PV: 90 dB(A)
- Nível de potência acústica medido RMA 448.2 VC, RMA 448.2 PV: 93,2 dB(A)
- Nível de potência acústica garantido RMA 448.2 VC, RMA 448.2 PV: 94 dB(A)
A documentação técnica está guardada junto da STIHL Tirol GmbH.
O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
em representação de
Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento
em representação de
Sven Zimmermann, principal responsável pela área da Qualidade
25 Declaração de conformidade UKCA
25.1 Cortador de relva STIHL RMA 443.2 VC, RMA 448.2 VC
STIHL Tirol GmbH
declara sob a sua exclusiva responsabilidade que
Identificação de série:
- RMA 443.2 VC: 6338
– RMA 448.2 VC: 6358
satisfaz as disposições aplicáveis dos regula- mentos do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001", "Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016" e "The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012" e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335-2-77, EN 55014-1 e EN 55014-2.
Entidade nomeada envolvida:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
Reino Unido
Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos do regulamento do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11".
- Nível de potência acústica medido do RMA 443.2 VC: 89,2 dB(A)
- Nível de potência acústica garantido do RMA 443.2 VC: 90 dB(A)
- Nível de potência acústica medido do RMA 448.2 VC: 93,2 dB(A)
- Nível de potência acústica garantido do RMA 448.2 VC: 94 dB(A)
A documentação técnica está guardada junto da STIHL Tirol GmbH.
português 26 Instruções técnicas de segurança sobre o cortador de relva
O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.
Langkampfen, 02.11.2021
STIHL Tirol GmbH
em representação de
Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento
em representação de
Sven Zimmermann, responsável pela área da Qualidade
26 Instruções técnicas de segurança sobre o cortador de relva
26.1 Introdução
Este capítulo reproduz as instruções de segurança genéricas previamente formuladas presentes na norma EN 60335-2-77, anexo EE, referente a cortadores de relva de funcionamento elétrico.
ATENÇÃO
■ Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos que acompanham este cortador de relva. O incumprimento das indicações apresentadas em seguida poderá provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para efeitos futuros.
26.2 Formação
a) Leia cuidadosamente o manual de utilização. Familiarize-se com as peças de comando e aprenda a utilizar corretamente a máquina;
b) Nunca permita que crianças ou outras pessoas que não tenham conhecimento do manual de utilização usem o cortador de relva. Poderá haver legislação local que determine a idade mínima do utilizador;
c) Nunca corte a relva enquanto existirem pessoas nas proximidades, em particular crianças ou animais;
d) Tenha em consideração que o operador da máquina ou o utilizador é responsável por eventuais acidentes causados a terceiros ou respetivos bens.
26.3 Medidas preparatórias
a) Durante o funcionamento da máquina, deverá usar sempre calçado robusto e calças compridas. Não utilize a máquina com os pés descalços nem com sandálias ligeiras. Evite usar vestuário solto ou vestuário com laços ou cintos pendurados.
b) Verifique o terreno em que a máquina será utilizada e remova todos os objetos que possam vir a ser captados e projetados pela máquina.
c) Antes da utilização, é sempre necessário visualmente se a lâmina de corte, os parafusos de fixação e toda a unidade de corte estão gastos ou danificados. É sempre necessário substituir lâminas de corte e parafusos de fixação usados ou danificados em conjunto, no sentido de evitar um desequilíbrio. É necessário substituir as placas informativas gastas ou danificadas.
26.4 Manuseamento
a) Corte a relva apenas à luz do dia ou com boa iluminação artificial.
b) Se possível, evite utilizar o aparelho com a relva molhada.
c) Em terrenos com declive, assegure sempre uma posição estável.
d) Conduza a máquina apenas a passo.
e) Corte a relva na transversal relativamente à encosta, nunca para cima ou para baixo.
f) Seja particularmente cauteloso ao mudar de direção em encostas.
g) Não corte a relva em encostas excessivamente íngremes.
h) Seja particularmente cauteloso ao inverter o sentido de marcha do cortador de relva e ao puxá-lo para si.
i) Segure na(s) lâmina(s) de corte quando for necessário inclinar o cortador de relva para o transportar por superfícies que não sejam relva e ao levar e retirar o cortador de relva da superfície a cortar.
j) Nunca utilize o cortador de relva com os dispositivos de segurança ou grelhas de proteção danificados, nem sem os dispositivos de segurança montados, como, por exemplo, guarnição de choque e/ou dispositivos de recolha da relva.
k) Ligue ou prima o botão de arranque com cuidado, de acordo com as indicações do fabricante. Certifique-se de que os pés estão suficientemente afastados da(s) lâmina(s) de corte.
I) Ao ligar ou arrancar o motor, o cortador de relva não pode ser inclinado, a menos que seja necessário elevar o cortador de relva durante o processo. Neste caso, incline-o apenas o estritamente necessário e eleve-o apenas pelo lado contrário ao do utilizador.
m) Não ligue o motor se estiver à frente do canal de expulsão.
n) Nunca aproxime as mãos ou pés de peças em rotação. Mantenha-se sempre afastado da abertura de expulsão.
o) Nunca levante ou transporte um cortador de relva com o motor a funcionar.
p) Desligue o motor e extraia a chave de arranque. Certifique-se de que todas as peças móveis estão completamente imóveis:
– sempre ao abandonar o cortador de relva;
- antes de eliminar bloqueios ou entupimentos no canal de expulsão;
- antes de verificar ou limpar o cortador de relva, ou realizar trabalhos no mesmo;
- se se deparar com um corpo estranho. Verifique a existência de danos no cortador de relva e realize as reparações necessárias antes de ligar novamente o cortador de relva e trabalhar com o mesmo.
Se o cortador de relva alta começar a vibrar fortemente e de modo invulgar, será necessária uma verificação imediata.
– verifique a existência de dados;
- efetue as reparações necessárias das peças danificadas;
- certifique-se de que todas as porcas, cavilhas e parafusos estão bem apertados.
26.5 Manutenção e armazenamento
a) Certifique-se de que todas as porcas, cavilhas e parafusos estão bem apertados e que o aparelho se encontra num estado de funcionamento seguro.
b) Verifique regularmente se o dispositivo de recolha da relva está gasto ou se perdeu a sua funcionalidade.
c) Por motivos de segurança, substitua todas as peças gastas ou danificadas.
d) Em máquinas com várias lâminas de corte, certifique-se de que o movimento de uma lâmina de corte é capaz de provocar a rotação das restantes lâminas de corte.
e) Ao ajustar a máquina, certifique-se de que os dedos não ficam entalados entre as lâminas de corte em movimento e as peças fixas da máquina.
f) Deixe o motor arrefecer antes de armazenar a máquina.
g) Durante a manutenção das lâminas de corte, certifique-se de que as lâminas de corte se podem mover inclusivamente com a fonte de tensão desligada.
h) Por motivos de segurança, substitua todas as peças gastos ou danificadas. Utilize exclusivamente peças de reposição e acessórios originais.
Inhoudsopgave
- Prefácio
- Informações relativas a este manual de instruções
- Documentos aplicáveis
- Identificação das advertências no texto
- PERIGRO
- ATENÇÃO
- AVISO
- Vista geral
- Cortador de relva e bateria
- Tampa de expulsão
- Alavanca
- Pega
- Tampa
- Pega de transporte
- Alavanca
- Bateria
- Botão de pressão
- LED
- Compartimento da bateria
- Interruptor ECO
- Chave de segurança
- Compartimento da bateria
- Símbolos
- Indicações de segurança
- Símbolos de aviso
- Utilização recomendada
- Requisitos ao nível do utilizador
- Vestuário e equipamento
- Zona de trabalho e meio circundante
- Bateria
- Estado de acordo com as exigências de segurança
- Lâmina
- Bateria
- Indicações de segurança português
- Trabalhos
- Transporte
- Bateria
- Armazenamento
- Bateria
- Limpeza, manutenção e reparação
- Carregamento da bateria e LEDs
- Carregar a bateria
- LED da bateria
- Armar, encaixar e desencaixar a cesta de recolha de relva
- Armar a cesta de recolha de relva
- Engatar a cesta de recolha de relva
- Desengatar a cesta de recolha de relva
- Armar o guiador
- Colocação e remoção da bateria
- Introduzir a bateria
- Remover a bateria
- Inserir e extrair a chave de segurança
- Inserir a chave de segurança
- Extrair a chave de segurança
- Ligar e desligar a lâmina
- Ligar a lâmina
- Desligar a lâmina
- Ligar e desligar o mecanismo de translação
- Ligar o mecanismo de translação
- Desligar o mecanismo de translação
- Verificar o cortador de relva e a bateria
- Verificar os elementos de comando
- Alavanca
- Ligar o mecanismo de translação
- Verificar a lâmina
- Verificar a bateria
- Trabalhar com o cortador de relva
- Segurar e conduzir o cortador de relva
- Ajustar a altura de corte
- Ligar o modo ECO
- Cortar a relva
- Esvaziar a cesta de recolha de relva
- Após o trabalho
- Após o trabalho
- Transporte
- Armazenamento português
- Transportar a bateria
- Armazenamento
- Guardar a bateria
- Limpeza
- Colocar o cortador de relva sobre as rodas
- Limpeza da bateria
- Fazer a manutenção
- Montar e desmontar a lâmina
- Desmontar a lâmina
- Montar a lâmina
- Afiar e equilibrar a lâmina
- Reparar português
- Reparar
- Reparar o cortador de relva e a bateria
- Eliminação de avarias
- Resolver avarias do cortador de relva ou da bateria
- Dados técnicos
- Lâminas
- Bateria STIHL AP
- Valores de ruído e de vibração
- RMA 448.2 VC, RMA 448.2 PV
- REACH
- Peças de reposição e acessórios
- Peças de reposição e acessó- rios
- Peças de reposição importantes
- Eliminar
- Declaração de conformidade CE
- Cortador de relva STIHL
- Declaração de conformidade UKCA
- Cortador de relva STIHL RMA 443.2 VC, RMA 448.2 VC
- Instruções técnicas de segurança sobre o cortador de relva
- Introdução
- Formação
- Medidas preparatórias
- Manuseamento
- Manutenção e armazenamento
- Inhoudsopgave
Marca : STIHL
Modelo : RMA 443 PV
Categoria : Corta-relva
