| Produkttype | Selvgående gressklipper |
| Merke | Stihl |
| Modell | RMA 443 PV |
| Klippebredde | 41 cm |
| Klippehøyder | 6 posisjoner: 25, 30, 40, 50, 60, 75 mm |
| Oppsamlingsbeholderens kapasitet | 55 L |
| Vekt (uten batteri) | 23,6 kg |
| Strømforsyning | Litium-ion-batteri 36 V (modell STIHL AP) |
| Antall batterier | 2 (rom for to batterier) |
| Fremdriftshastighet | Fra 2,0 km/t til 4,5 km/t (avhengig av batteri) |
| Bladhastighet | 3150 o/min (2800 o/min i ECO-modus) |
| ECO-modus | Ja, for å forlenge driftstiden |
| Garantert lydeffektnivå | 90 dB(A) |
| Vibrasjonsnivå (styrehåndtak) | 2,20 m/s² |
| Blad | Stål, min. tykkelse 2 mm, min. bredde 55 mm, klippevinkel 30° |
| Start | Låseknapp og klippebøyle |
| Drift | Driftsbøyle med hastighetsjustering |
| Sikkerhetsinnretning | Sikkerhetsnøkkel, automatisk bladstopp |
| Justerbart og sammenleggbart styre | Ja |
| Rengjøring | Fuktig klut, myk børste; avtakbart blad |
| Vedlikehold | Sliping og balansering av bladet utført av fagperson |
| Reservedeler | Blad (ref. 6338 702 0130), festeskrue, skive |
| Garanti | Kontakt en STIHL-forhandler |
Ofte stilte spørsmål - RMA 443 PV STIHL
Brukerspørsmål om RMA 443 PV STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din RMA 443 PV - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RMA 443 PV av merket STIHL.
BRUKSANVISNING RMA 443 PV STIHL
RMA 443 VC, 443 PV, 448 VC, 448 PV
STIHL
– Tillåtet batteri: STIHL AP
- Vikt utan batteri:
– RMA 443.2 VC: 23,4 kg
- RMA 443.2 PV: 23,6 kg
- RMA 448.2 VC: 24,4 kg
- RMA 448.2 PV: 24,6 kg
– med AP 100: 3,0 km/h
- med AP 200: 3,7 km/h
– med AP 300: 4,5 km/h
▶ Hvis der hvirvles støv op: Bær støvmaske.
▶ Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven.
- Få en STIHL-forhandler til at afbalancere kniven.
▶ Hvis batteriet er snavset eller vådt: Rengør batteriet, og lad det tørre.
▶ Pas på forhindringer.
- Opbevar batteriet et rent og tørt sted.
▶ Opbevar batteriet i et lukket rum.
4.10 Rengøring, vedligeholdelse og reparation
▲ ADVARSEL
RMA 443 PV og RMA 448 PV:
RMA 443 VC og RMA 448 VC:
▶ Mål nedenstående:
- Knivtykkelse a
- Bredde b
- Slibevinkel c
▶ Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven, 21.2.
▶ Hvis slibevinklen ikke er overholdt: Slib kniven, 21.2.
- med AP 100: 3,0 km/t
- med AP 200: 3,7 km/t
- med AP 300: 4,5 km/t
Kørselstiden er angivet på www.stihl.com/battery-life.
21.2 Knive
22 Reservedele og tilbehør
22.1 Reservedele og tilbehør
STIHL Disse symboler kendetegner originale reservedele fra STIHL og originalt tilbehør fra STIHL.
STIHL anbefaler, at der anvendes originale reservedele fra STIHL og originalt tilbehør fra STIHL.
Originale reservedele fra STIHL og originalt tilbehør fra STIHL kan fås hos en STIHL-forhandler.
22.2 Vigtige reservedele
- Kniv RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
– Kniv RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
– Knivbolt: 9008 319 9028 - Skive: 0000 702 6600
23 Bortskaffelse
24 EU-overensstemmelseser- klæring
25 UKCA-overensstemmelseserklæring
25.1 Plæneklippere STIHL RMA 443.2 VC, RMA 448.2 VC
STIHL Tirol GmbH
26.5 Vedligeholdelse og opbevaring
1 Forord.... 183
2 Informasjon om denne bruksanvisningen......
184
3 Oversikt....184
4 Sikkerhetsforskrifter.... 185
5 Gjøre gressklipperen klar til bruk.... 191
6 Lade batteriet og LEDer....191
7 Sette sammen gressklipperen.... 191
8 Stille inn gressklipperen for brukeren.....192
9 Sette inn og ta ut batteriet....193
10 Sette inn og trekke ut sikringsnøkkelen.. 193
11 Slå på og av gressklipperen....194
12 Kontrollere gressklipperen og batteriet... 194
13 Arbeide med gressklipperen.... 195
14 Etter arbeidet.... 197
15 Transport....197
16 Oppbevaring.... 197
17 Rengjøring.... 198
18 Vedlikeholde.... 198
19 Reparere.... 199
20 Utbedre feil....199
21 Tekniske data....201
22 Reservedeler og tilbehør......202
23 Kassering.... 202
24 EU-samsvarserklæring.... 202
25 Produsentens samsvarserklæring for UKCA 203
26 Sikkerhetsanvisninger for gressklipperen......
204
1 Forord
Kjære kunde,
vi er glade for at du har valgt STIHL. Vi utvikler og fremstiller våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandelen sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
STIHL støtter uttrykkelig en bærekraftig og ansvarlig omgang med naturen. Denne bruksanvisningen hjelper deg med å gi ditt STIHL-produkt en lang levetid på trygt og miljøvennlig vis.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL-produkt.
Dr. Nikolas Stihl

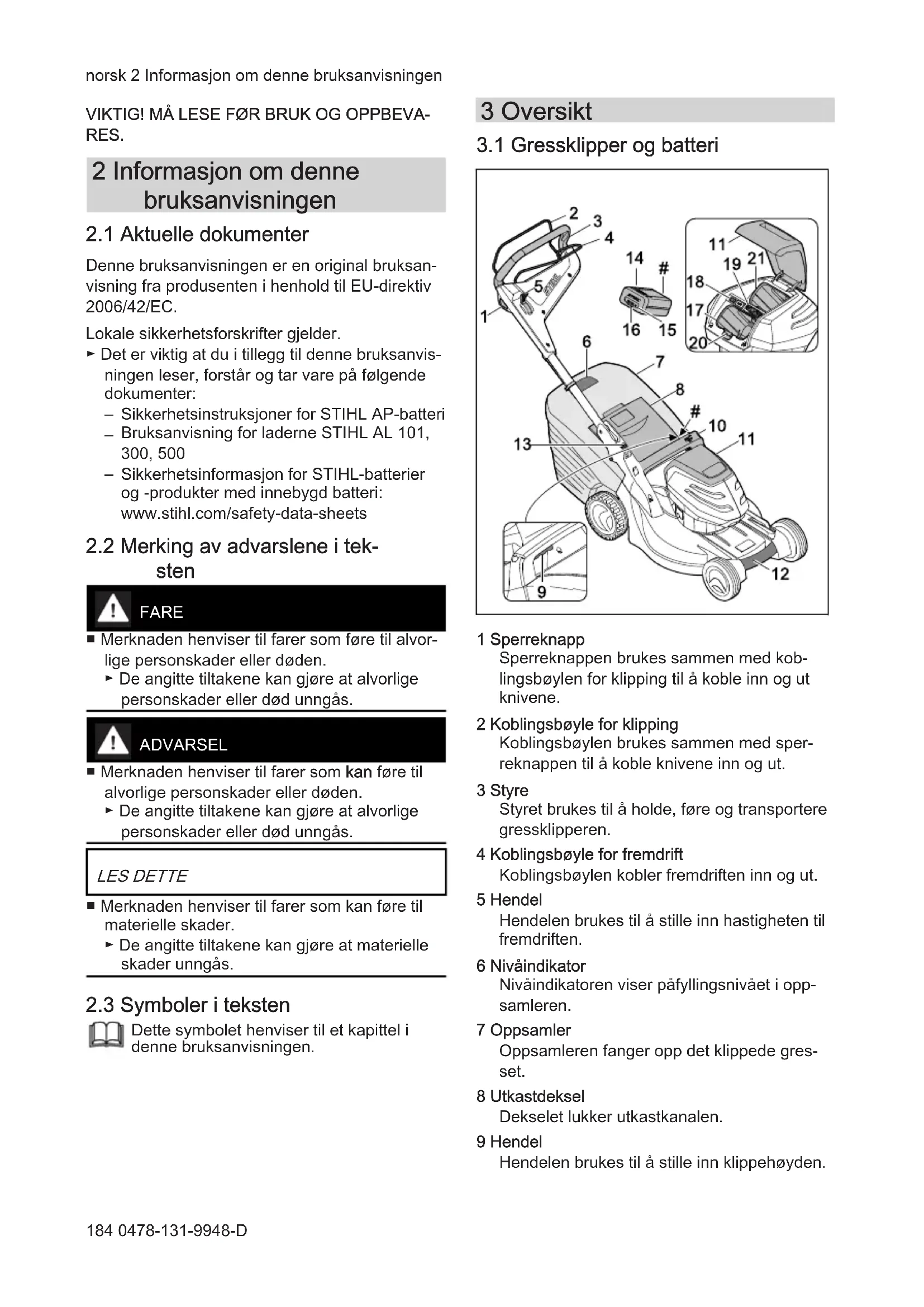

norsk 2 Informasjon om denne bruksanvisningen
VIKTIG! MÅ LESE F∅R BRUK OG OPPBEVA-RES.
2 Informasjon om denne bruksanvisningen
Lokale sikkerhetsforskrifter gjelder.
Det er viktig at du i tillegg til denne bruksanvisningen leser, forstår og tar vare på følgende dokumenter:
- Sikkerhetsinstruksjoner for STIHL AP-batteri
- Bruksanvisning for laderne STIHL AL 101, 300, 500
- Sikkerhetsinformasjon for STIHL-batterier og -produkter med innebygd batteri: www.stihl.com/safety-data-sheets
2.2 Merking av advarslene i teksten
FARE
- De angitte tiltakene kan gjøre at alvorlige personskader eller død unngås.
ADVARSEL
- De angitte tiltakene kan gjøre at alvorlige personskader eller død unngås.
LES DETTE
- De angitte tiltakene kan gjøre at materielle skader unngås.
2.3 Symboler i teksten
3.1 Gressklipper og batteri
1 Sperreknapp
Sperreknappen brukes sammen med koblingsbøylen for klipping til å koble inn og ut knivene.
2 Koblingsbøyle for klipping
Koblingsbøylen brukes sammen med sper-
reknappen til å koble knivene inn og ut.
3 Styre
Styret brukes til å holde, føre og transportere gressklipperen.
4 Koblingsbøyle for fremdrift
Koblingsbøylen kobler fremdriften inn og ut.
5 Hendel
Hendelen brukes til å stille inn hastigheten til fremdriften.
6 Nivåindikator
Nivåindikatoren viser påfyllingsnivået i opp-
samleren.
7 Oppsamler
Oppsamleren fanger opp det klippede gresset.
8 Utkastdeksel
Dekselet lukker utkastkanalen.
9 Hendel
Hendelen brukes til å stille inn klippehøyden.
4 Sikkerhetsforskrifter norsk
10 Håndtak
Håndtaket brukes til å holde gressklipperen ved innstilling av klippehøyde og transport av gressklipperen.
11 Deksel
Dekselet dekker batteriet og sikringsnøkke- len.
12 Transporthåndtak
Håndtaket brukes til å transportere gressklipperen.
13 Hendel
Hendelen brukes til å stille inn og felle sammen styret.
14 Batteri
Batteriet forsyner gressklipperen med strøm.
15 Trykknapp
Trykknappen aktiverer lysdiodene på batteriet.
16 Lysdioder
Lysdiodene viser batteriets ladetilstand samt eventuelle feil.
17 Batterirom
Batteriet befinner seg i batterirommet.
18 ECO-bryter
ECO-bryteren brukes til å slå ECO-modus av og på.
19 Sikringsnøkkel
Sikringsnøkkelen aktiverer gressklipperen.
20 Sperrearmen holder batteriet på plass i batterirommet.
RMA 443.2 PV, RMA 448.2 PV:
21 Batterirom
Batterirommet har plass til to batterier.
Transportrommet har plass til et reservebatteri.
# Merkeplate med maskinnummer
3.2 Symboler
Symbolene kan være plassert på gressklipperen og batteriet, og betyr følgende:
Dette symbolet angir sikringsnøkkelen.
Dette symbolet angir nøkkelåpningen.
Dette symbolet angir ECO-bryteren.
Dette symbolet viser hendelen for innstilling av klippehøyden.
Dette symbolet angir vekten til gress-klipperen uten batteri.
Garantert lydeffektnivå iht. 2000/14/EC i dB(A) for å gjøre det mulig å sammenligne lydutslippene til ulike produkter.
Angivelsen ved siden av symbolet viser til energiinnholdet i batteriet ifølge spesifikasjonen fra celleprodusenten. Energiinnholdet som er tilgjengelig under bruk, er lavere.
Ikke kast produktet sammen med vanlig husholdningsavfall.
Koble inn og koble ut knivene.
Still inn kjørehastigheten.
I denne stillingen kjører gressklipperen med høyeste hastighet.
I denne stillingen kjører gressklipperen med laveste hastighet.
4 Sikkerhetsforskrifter
4.1 Advarselsymboler
Advarselsymbolene på gressklipperen eller batteriet betyr følgende:
Det er viktig at du leser, forstår og tar vare på bruksanvisningen.
Vær oppmerksom på ting som slynges ut – hold avstand og hold uvedkommende unna.
Ta ut batteriet ved avbrudd i arbeidet, før transport, oppbevaring, vedlikehold eller reparasjon.
Ta ut sikringsnøkkelen hvis det skal tas pause i arbeidet samt før transport, oppbevaring, vedlikehold eller reparasjon.
4.2 Forskriftsmessig bruk
Gressklipperne STIHL RMA 443 VC, RMA 443 PV, RMA 448 VC og RMA 448 PV bru- kes til klipping av tørt gress.
- Batterier som STIHL ikke har godkjent for bruk med gressklipperen, kan forårsake brann og eksplosjon. I tillegg til materielle skader er det fare for alvorlige eller livstruende personskader.
- Bruk gressklipperen med et STIHL AP-batteri.
■ Ved feil bruk av gressklipperen eller batteriet er det fare for alvorlige eller livstruende personskader i tillegg til materielle skader.
- Bruk gressklipperen og batteriet som beskrevet i denne bruksanvisningen.
4.3 Krav til brukeren
ADVARSEL
■ Brukere uten opplæring vil ikke være i stand til å identifisere eller vurdere farer knyttet til gressklipperen og batteriet. Brukeren eller
andre personer kan få alvorlige eller livstruende skader.
Det er viktig at du leser, forstår og tar vare på bruksanvisningen.
Hvis gressklipperen eller batteriet skal overlates til noen annen: La bruksanvisningen følge med.
▶ Forsikre deg om at brukeren innfrir fölgende krav:
- Brukeren er uthvilt.
- Brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med gressklipperen og batteriet. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke maskinen under tilsyn eller etter anvisning fra en ansvarlig person.
- Brukeren er i stand til å identifisere og vurdere farer knyttet til gressklipperen og batteriet.
- Brukeren er bevisst på at han/hun selv er ansvarlig ved ulykker og skader.
- Brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
- Brukeren har fått opplæring fra en STIHL forhandler eller fagkyndig før han/hun tar i bruk gressklipperen for første gang.
- Brukeren er ikke påvirket av alkohol, legemidler eller narkotiske stoff.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
4.4 Bekledning og utstyr
ADVARSEL
■ Under arbeidet kan gjenstander bli slynget opp med høy hastighet. Brukeren risikerer å bli skadet.
- Det kan bli virvlet opp støv under arbeidet. Støv som pustes inn, kan være helseskadelig og utløse allergiske reaksjoner.
- Hvis det virvles opp støv: Ha på deg støvmaske.
■ Uegnet bekledning kan hekte seg i trær, busker eller selve gressklipperen. Brukere som ikke benytter egnet bekledning, kan få alvorlige skader.
▶ Ha på deg tettsittende klær.
- Ikke ha på deg skjerf eller smykker.
4 Sikkerhetsforskrifter norsk
■ Under rengjøring, vedlikehold eller transport kan brukeren komme i kontakt med kniven. Brukeren risikerer å bli skadet.
- Bruk arbeidshansker av motstandsdyktig materiale.
■ Uegnet skotøy kan gjøre at brukeren gli. Brukeren risikerer å bli skadet.
■ Når kniven slipes, kan det bli slynget ut materialpartikler. Brukeren risikerer å bli skadet.
▶ Bruk tettsittende beskyttelsesbriller. Egnede beskyttelsesbriller er testet og merket iht. standarden EN 166 eller nasjonale forskrifter, og fås kjøpt i butikk.
- Bruk arbeidshansker av motstandsdyktig materiale.
■ Barn, dyr og personer som tilfeldigvis befinner seg i nærheten, vil ikke være oppmerksomme på eller kunne vurdere farene knyttet til gressklipperen og gjenstander som kan bli slynget opp. Barn, dyr og tilfeldige personer i nærheten kan få alvorlige skader, og det er risiko for materialskader.
▶ Pass på at ingen andre (verken personer eller dyr) oppholder seg i arbeidsområdet.
- Hold sikkerhetsavstand til gjenstander.
- Ikke la gressklipperen være uten tilsyn.
- Sørg for at barn ikke kan leke med gressklipperen.
■ Ved arbeid i regn risikerer brukeren å gli. Brukeren kan få alvorlige eller livstruende skader.
▶ Hvis det regner: Ikke arbeid.
- Ikke bruk maskinen i regnvær eller när det er vått ute.
- Ikke klipp vått gress.
■ Elektriske komponenter på gressklipperen kan avgi gnister. I lettantennelige eller eksplosjonsfarlige omgivelser kan gnister føre til brann og eksplosjoner. Det er fare for alvorlige eller livstruende personskader og materielle skader.
- Ikke arbeid i lettantennelige eller eksplosjonsfarlige omgivelser.
4.5.2 Batteri
▲ ADVARSEL
■ Barn, dyr og personer som tilfeldigvis befinner seg i nærheten, vil ikke være oppmerksomme på eller kunne vurdere farene knyttet til batteriet. Barn, dyr og tilfeldige personer i nærheten kan få alvorlige skader.
▶ Pass på at ingen andre (verken folk eller dyr) oppholder seg i nærheten.
- Ikke la batteriet være uten tilsyn.
▶ Sørg for at barn ikke kan leke med batteriet.
■ Batteriet er ikke beskyttet mot all påvirkning fra omgivelsene. Hvis batteriet utsettes for bestemte påvirkninger fra omgivelsene, kan det antennes eller eksplodere. Det kan oppstå alvorlige personskader og materielle skader.
▶ Beskytt batteriet mot varme og ild.
- Ikke kast batterier på åpen ild.
▶ Batteriet skal bare brukes og oppbe- vares ved temperaturer mellom - 10 °C og + 50 °C.
- Ikke senk batteriet ned i væske.
- Hold batteriet unna metallgjenstander.
- Ikke utsett batteriet for høyt trykk.
- Ikke utsett batteriet for mikrobølger.
▶ Beskytt batteriet mot kjemikalier og salter.
4.6 Sikker tilstand
4.6.1 Gressklipper
Gressklipperen er i sikker stand hvis følgende betingelser er oppfylt:
■ I ikke-sikker stand kan ikke komponentene lenger fungere riktig, og sikkerhetsanordningene settes ut av drift. Det kan oppstå alvorlige og potensielt livstruende personskader.
▶ Pass på at du kun arbeider med en uskadet gressklipper.
▶ Hvis gressklipperen er skitten eller våt: Rengjør gressklipperen og la den tørke.
- Ikke gjør endringer på gressklipperen.
▶ Hvis betjeningselementene ikke fungerer: Ikke bruk gressklipperen. - Monter originalt tilbehør fra STIHL på gressklipperen.
- Monter kniven slik det beskrives i denne bruksanvisningen.
- Monter tilbehør slik det beskrives i denne bruksanvisningen eller i bruksanvisningen for tilbehøret.
- Ikke stikk gjenstander inn i åpningene på gressklipperen.
- Unngå kontakt og kortslutning mellom nøkkelkontakten og metallgjenstander.
- Skift ut slitte eller skadde varselskilt.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
4.6.2 Kniv
Kniven er i sikker stand hvis følgende betingelser er oppfylt:
- Kniven og tilleggsdelene er i uskadet stand.
- Kniven er ikke deformert.
- Kniven er riktig montert.
- Kniven er riktig slipt.
- Kniven er uten grader.
- Kniven er riktig avbalansert.
- Kravene til minimum knivtykkelse og -bredde er innfridd, 21.2.
– Slipevinkelen er overholdt, 21.2.
▲ ADVARSEL
■ Hvis kniven ikke er i sikker stand, kan deler løsne og bli slynget ut. Det kan oppstå alvorlige personskader.
- Arbeid kun med en kniv og tilleggsdeler som er i uskadet stand.
▶ Monter kniven riktig.
▶ Slip kniven riktig.
▶ Hvis kravene til minimum tykkelse og bredde ikke er innfridd: Skift ut kniven.
- Få kniven avbalansert hos en STIHL forhandler.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
4.6.3 Batteri
Batteriet er i sikker stand når følgende betingelser er oppfylt:
– Batteriet har ingen skader.
- Batteriet er rent og tørt.
- Batteriet virker og er i uendret stand.
▲ ADVARSEL
- Arbeid kun med et uskadet og fungerende batteri.
- Ikke lad opp et skadet eller defekt batteri.
▶ Hvis batteriet er skittent eller vått: Rengjør batteriet, og la det tørke. - Ikke gjør endringer på batteriet.
- Ikke stikk gjenstander inn i åpningene på batteriet.
- Unngå kontakt og kortslutning mellom batteriets elektriske kontakter og metallgjenstander.
- Ikke åpne batteriet.
▶ Skift ut slitte eller skadde varselskilt.
■ Hvis batteriet er skadet, kan det lekke ut væske. Hvis væsken kommer i kontakt med hud eller øyne, kan dette føre til irritasjoner.
▶ Unngå kontakt med væsken.
▶ Hvis væske har kommet på huden: Vask huden med rikelige mengder vann og såpe.
▶ Hvis væske har kommet i øynene: Skyll med rikelige mengder rent vann i minst 15 minutter, og kontakt lege.
- Et skadd eller defekt batteri kan ha uvanlig lukt, avgi røyk eller antenne. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
Hvis batteriet lukter uvanlig eller avgir røyk: Ikke bruk batteriet, og hold det unna brennbare stoffer.
▶ Hvis batteriet er antent: Forsøk å slukke batteriet med en brannslukker eller vann.
4.7 Arbeide
▲ ADVARSEL
■ Under enkelte forhold kan det være at brukeren ikke lenger klarer å jobbe konsentrert. Brukeren kan snuble, falle og få alvorlige skader.
▶ Arbeid rolig og konsentrert.
▶ Ved vanskelige lysforhold og dårlig sikt: Ikke bruk gressklipperen.
▶ Bruk gressklipperen alene.
▶ Vær oppmerksom på eventuelle hindringer.
- Ikke vipp gressklipperen.
▶ Hvis du blir sliten: Ta en pause fra arbeidet.
4 Sikkerhetsforskrifter norsk
■ Brukeren kan få kuttskader fra den roterende kniven. Det er fare for alvorlige skader.
- Ikke berør kniven mens den roterer.
▶ Hvis kniven blokkeres av en gjenstand: Slå av gressklipperen, trekk ut sikringsnøkkelen og ta ut batteriet. Først när dette er gjort, fjerner du gjenstanden.
- Ved arbeid uten aktivert fremdrift kan fremdriften bli koblet inn utilsiktet og gressklipperen kan bli satt i bevegelse. Det er fare for alvorlige personskader og materielle skader.
- Bruk koblingsbøylen for fremdrift kun när fremdriften skal kobles inn.
■ Hvis gressklipperen begynner å fungere annerledes/unormalt under arbeidet, kan det tyde på at den ikke lenger er i sikker stand. Det er fare for alvorlige personskader og materielle skader.
- Avslutt arbeidet, trekk ut sikringsnøkkelen, ta ut batteriet og kontakt en STIHL forhandler.
■ Gressklipperen kan generere vibrasjon under arbeidet.
▶ Bruk hansker.
▶ Legg inn pauser.
- Ved mistanke om en kretsløpsforstyrrelse: Kontakt lege.
■ Hvis kniven støter på et fremmedlegeme under arbeidet, kan fremmedlegemet eller deler av det bli skadet eller slynget opp med høy hastighet. Det er fare for personskader og materielle skader.
- Fjern fremmedlegemer fra arbeidsområdet.
- Kniven fortsetter å rotere en liten stund etter at koblingsbøylen for klipping har blitt sluppet. Det kan oppstå alvorlige personskader.
▶ Vent til kniven ikke lenger roterer.
■ Hvis den roterende kniven støter på en hard gjenstand, kan det slå gnister. I lettantennelige omgivelser kan gnister føre til brann. Det er fare for alvorlige eller livstruende personskader og materielle skader.
- Ikke arbeid i lettantennelige omgivelser.
■ Hvis du går fra gressklipperen i en skråning, kan den begynne å rulle av seg selv. Det er fare for personskader og materielle skader.
▶ Slipp opp gressklipperen først når den står på et flatt underlag og ikke kan begynne å rulle av seg selv.
■ Hvis det festes gjenstander på styret, kan den ekstra vekten føre til at gressklipperen velter. Det er fare for personskader og materielle skader.
- Ikke fest gjenstander på styret.
FARE
■ Hvis det arbeides nær spenningsførende ledninger, kan kniven komme i kontakt med og skade disse ledningene. Brukeren kan få alvorlige eller livstruende skader.
- Unngå å arbeide nær spenningsførende ledninger.
■ Hvis det arbeides i tordenvær, kan brukeren bli truffet av lynet. Brukeren kan få alvorlige eller livstruende skader.
▶ Ved tordenvær: Ikke arbeid.
4.8 Transport
4.8.1 Gressklippere
▲ ADVARSEL
■ Gressklipperen kan velte eller bevege seg under transport. Det kan oppstå personskader og materielle skader.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
- Sikre gressklipperen med strammestropper, remmer eller nett, slik at den ikke kan velte eller settes i bevegelse.
■ Hvis sikringsnøkkelen og batteriet er satt inn under transport med utkoblet fremdrift, kan fremdriften bli koblet inn utilsiktet og gressklipperen satt i bevegelse. Det er fare for alvorlige personskader og materielle skader.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
4.8.2 Batteri
▲ ADVARSEL
■ Batteriet er ikke beskyttet mot alle miljøpåvirkningene. Dersom batteriet utsettes for bestemte miljøpåvirkninger, kan batteriet skades og det kan oppstå materielle skader.
norsk 4 Sikkerhetsforskrifter
■ Batteriet kan velte eller bevege seg under transporten. Personer kan bli skadet og materielle skader kan oppstå.
▶ Batteriet skal pakkes slik i forpakningen, at det ikke kan bevege seg.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
- Oppbevar gressklipperen utilgjengelig for barn.
■ Metalldeler og elektriske kontakter på gressklipperen kan ruste som følge av fuktighet. Gressklipperen kan bli skadet.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
- Oppbevar gressklipperen i ren og tørr stand.
■ Hvis sikringsnøkkelen og batteriet ikke er tatt ut under oppbevaring, kan kniven og fremdriften kobles inn utilsiktet og gressklipperen kan settes i bevegelse. Det er fare for alvorlige personskader og materielle skader.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
■ Hvis du går fra gressklipperen i en skråning, kan den begynne å rulle av seg selv. Det er fare for personskader og materielle skader.
- Ikke gå fra gressklipperen uten at den står på et jevnt underlag.
4.9.2 Batteri
▲ ADVARSEL
■ Barn har ikke kunnskap om og kan ikke vur- dere farer knyttet til batteriet. Det kan derfor oppstå alvorlige personskader.
- Oppbevar batteriet utilgjengelig for barn.
■ Batteriet er ikke beskyttet mot all påvirkning fra omgivelsene. Hvis batteriet utsettes for bestemte påvirkninger fra omgivelsene, kan det bli skadet.
- Oppbevar batteriet i ren og tørr stand.
▶ Oppbevar batteriet i et lukket rom.
- Oppbevar batteriet atskilt fra gressklipperen og laderen.
- Oppbevar batteriet ved temperaturer mellom -10 °C og +50 °C.
4.10 Rengjøre, vedlikeholde og reparere
▲ ADVARSEL
■ Hvis sikringsnøkkelen og batteriet er satt inn under rengjøring, vedlikehold eller reparasjon, kan kniven bli startet utilsiktet. Det er fare for alvorlige personskader og materielle skader.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
■ Hvis sikringsnøkkelen og batteriet er satt inn under rengjøring, vedlikehold og reparasjon, kan fremdriften bli koblet inn utilsiktet og gressklipperen satt i bevegelse. Det er fare for alvorlige personskader og materielle skader.
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
■ Sterke rengjøringsmidler samt rengjøring med vannstråle eller spisse gjenstander kan føre til skader på gressklipperen, kniven og batteriet. Hvis gressklipperen, kniven og batteriet ikke blir riktig rengjort, kan ikke komponentene lenger fungere riktig, og sikkerhetsanordningene
5 Gjøre gressklipperen klar til bruk norsk
settes ut av drift. Det kan oppstå alvorlige per- sonskader.
▶ Rengjør gressklipperen, kniven og batteriet slik det beskrives i denne bruksanvisningen.
■ Hvis gressklipperen, kniven eller batteriet ikke blir riktig vedlikeholdt eller reparert, kan ikke komponentene lenger fungere riktig, og sikkerhetsanordningene settes ut av drift. Det kan oppstå alvorlige og potensielt livstruende personskader.
- Ikke utfør vedlikeholds- eller reparasjonsarbeider på gressklipperen eller batteriet på egen hånd.
Hvis det må utføres vedlikeholds- eller reparasjonsarbeider på gressklipperen eller batteriet: Kontakt en STIHL forhandler.
▶ Vedlikehold kniven slik det beskrives i denne bruksanvisningen.
■ Brukeren risikerer å skjære seg på skarpe skjærekanter när kniven rengjøres, vedlikeholdes eller repareres. Brukeren risikerer å bli skadet.
▶ Bruk arbeidshansker i robust materiale.
■ Kniven kan bli svært varm under sliping. Brukeren risikerer å brenne seg.
▶ Vent til kniven er avkjølt.
▶ Bruk arbeidshansker i robust materiale.
5 Gjøre gressklipperen klar til bruk
5.1 Gjøre gressklipperen klar til bruk
Utfør følgende trinn før hver bruk:
- Fjern emballasjen og transportsikringene på maskinen.
-
Kontroller at følgende komponenter er i sikker stand:
-
Gressklipper, 4.6.1.
- Kniv, 4.6.2.
-
Batteri, 4.6.3.
-
Kontroller batteriet, 12.3.
▶ Lad batteriet helt opp, 6.1.
▶ Rengjør gressklipperen, 17.2.
▶ Kontroller kniven, 12.2.
▶ Monter styret, 17.1
▶ Fell opp og still inn styret, 18.1.
▶ Hvis det klippes og det klippede gresset skal fanges opp med oppsamleren: Fest oppsamleren, 7.2.2.
▶ Hvis det klippes og det klippede gresset skal kastes ut bak: Ta av oppsamleren, 7.2.3.
▶ Still inn klippehøyden, 13.2. -
Kontroller betjeningselementene, 12.1.
Hvis trinnene ikke kan gjennomføres: Ikke bruk gressklipperen. Kontakt en STIHL forhandler.
6 Lade batteriet og LEDer
6.1 Lade batteriet
Ladetiden er avhengig av forskjellige innflytelser, f.eks. temperaturen til batteriet eller omgivelsestemperaturen. Den faktiske ladetiden kan avvike fra den angitte ladetiden. Ladetiden er angitt under www.stihl.com/charging-times.
▶ Batteriet må lades slik det er beskrevet i bruksanvisningen til ladeapparatet STIHL AL 101, 300, 500.
6.2 Vise ladetilstand
▶ Trykk på trykknappen (1).
Lysdiodene lyser grønt i ca. 5 sekunder og angir ladetilstanden.
- Hvis den høyre lysdioden blinker grønt: Lad opp batteriet.
6.3 Lysdioder på batteriet
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
- Plasser gressklipperen på et jevnt underlag.
- Trykk hylsen (1) inn i hullene på styreoverde- len (2).
- Sett fjærskivene (3) på hylsen (1), og pass på at buen vender innover.
Styret trenger ikke å demonteres igjen.
7.2 Sette sammen, hekte på og hekte av oppsamleren
7.2.1 Sette sammen oppsamleren
- Sett oppsamleroverdelen (1) på oppsamlerunderdelen (2).
▶ Trykk boltene (3) innenfra gjennom åpningene (4). - Trykk ned oppsamleroverdelen (1). Oppsamleroverdel klikker på plass.
7.2.2 Feste oppsamleren
▶ Slå av gressklipperen
▶ Sett gressklipperen på et jevnt underlag.
- Åpne utkastdekselet (1) og hold det oppe.
- Hold i håndtaket (3) på oppsamleren (2) og hekt krokene (4) i festene (5).
▶ Legg bak utkastdekselet (1) på oppsamleren (2).
7.2.3 Ta av oppsamleren
▶ Slå av gressklipperen.
▶ Sett gressklipperen på et jevnt underlag.
- Åpne utkastdekselet, og hold det oppe.
- Hold i håndtaket på oppsamleren for å ta den av oppover.
▶ Lukk utkastdekselet.
8 Stille inn gressklipperen for brukeren
8.1 Stille inn styret
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
- Sett gressklipperen på et jevnt underlag.
▶ Hold i styret (1).
▶ Trykk ned hendelen (2) og hold den der.
▶ Sett styret (1) i ønsket stilling.
- Slipp opp hendelen (2) og pass på at styret går i inngrep.
8.2 Felle sammen styret
Styret kan felles sammen for å spare plass ved transport eller oppbevaring.
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
- Sett gressklipperen på et jevnt underlag.
▶ Hold hendelen nede.
▶ Fell styret forover.
9 Sette inn og ta ut batteriet
9.1 Sette inn batteriet
RMA 443 PV og RMA 448 PV:
Gressklipperne RMA 443 PV og RMA 448 PV kan brukes med to batterier. Når batteriet i det første batterirommet er tomt (3), kobles det automatisk over til batteriet i det andre batterirommet (4). Under arbeidet må det alltid være satt inn et batteri i det første batterirommet (3).
RMA 443 VC og RMA 448 VC:
Gressklipperne RMA 443 VC og RMA 448 VC er utstyrt med et batterirom (3) og et transportrom (4). Gressklipperne kan bare brukes med batteriet i batterirommet (3). Et reservebatteri kan tas med i transportrommet (4).
- Åpne dekslet (1) til det stopper, og hold det der.
- Trykk batteriet (2) så langt det går inn i batterirommet (3).
Batteriet (2) klikker på plass og er låst. - Hvis du skal ha med et ekstra batteri: Plasser batteriet i batterirommet (3) eller transportrommet (4).
Batteriet klikker på plass og er låst.
▶ Lukk dekslet (1).
9.2 Ta ut batteriet
- Sett gressklipperen på et jevnt underlag.
- Åpne dekselet (1) til det stopper, og hold det der.
▶ Trykk ned sperrearmen (2). Batteriet (3) er låst opp.
▶ Ta ut batteriet (3).
10 Sette inn og trekke ut sik- ringsnøkkelen
10.1 Sette inn sikringsnøkkelen
- Åpne dekselet (1) til det stopper, og hold det der.
- Sett sikringsnøkkelen (2) i nøkkelåpningen (3).
▶ Lukk dekselet (1).
norsk 11 Slå på og av gressklipperen
10.2 Trekke ut sikringsnøkkelen
- Åpne dekselet til det stopper, og hold det der.
▶ Trekk ut sikringsnøkkelen.
▶ Lukk dekselet. - Oppbevar sikringsnøkkelen utilgjengelig for barn.
11 Slå på og av gressklippe- ren
11.1 Koble inn og koble ut kniven
11.1.1 Koble inn kniven
- Plasser gressklipperen på et jevnt underlag.
- Trykk og hold inne sperreknappen (1) med høyre hånd.
▶ Bruk venstre hånd til å trekke koblingsbøylen for klipping (2) helt mot styret (3). Hold bøylen slik at du har tommelen rundt styret (3). Kniven roterer.
▶ Slipp sperreknappen (1). - Hold styret (3) og koblingsbøylen for klipping (2) med høyre hånd, slik at du har tommelen rundt styret (3).
▶ Slipp opp koblingsbøylen for klipping.
▶ Vent til kniven ikke lenger roterer.
Hvis kniven fortsetter å rotere: Trekk ut sikringsnøkkelen, ta ut batteriet og kontakt en STIHL forhandler.
Gressklipperen er defekt.
11.2 Koble inn og ut fremdriften
Den maksimale hastigheten kan innstilles i 5 trinn ved hjelp av hendelen. Høyeste mulige kjørehastighet økes ved å skyve hendelen i retning ⚙, og reduseres ved å skyve den i retning ⚙. Fremdriften er deaktivert när hendelen står i stilling ⚙
Hastigheten kan justeres trinnløst fra 2,0 km/t og opp til innstilt maksimal hastighet ved hjelp av koblingsbøylen for fremdrift. Jo lenger koblingsbøylen for fremdrift trekkes mot styret, desto høyere blir hastigheten, 121.1.
Den innstilte hastigheten påvirker batteriets driftstid. Jo lavere hastighet, desto lengre blir batteriets driftstid.
▶ Plasser gressklipperen på et jevnt underlag.
▶ Koble inn kniven
▶ Sett hendelen (1) i ønsket stilling.
- Trekk koblingsbøylen for fremdrift (2) helt mot styret (3). Hold bøylen slik at du har tommelen rundt styret (2).
Gressklipperen setter seg i bevegelse.
11.2.2 Koble ut fremdriften
▶ Slipp opp koblingsbøylen for fremdrift.
▶ Vent til gressklipperen blir stående.
▶ Hvis gressklipperen kjører videre: Trekk ut sikringsnøkkelen, ta ut batteriet og kontakt en STIHL forhandler.
Gressklipperen er defekt.
12 Kontrollere gressklipperen og batteriet
12.1 Kontrollere betjeningselementene
Sperreknapp og koblingsbøyle for klipping
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
▶ Trykk og slipp sperreknappen.
- Trekk koblingsbøylen for klipping helt mot styret, og slipp den igjen.
Hvis sperreknappen eller koblingsbøylen for klipping går tregt eller ikke spretter tilbake til utgangsposisjonen: Ikke bruk gressklipperen. Kontakt en STIHL forhandler.
Sperreknappen eller koblingsbøylen for klipping er defekt.
Koblingsbøyle for fremdrift
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
- Trekk koblingsbøylen for fremdrift helt mot styret, og slipp den igjen.
13 Arbeide med gressklipperen norsk
Hvis koblingsbøylen for fremdrift går tregt eller ikke spretter tilbake til utgangsposisjonen: Ikke bruk gressklipperen. Kontakt en STIHL forhandler.
Koblingsbøylen for fremdrift er defekt.
Hendel
▶ Trekk ut sikringsnøkkelen.
▶ Ta ut batteriet.
▶ Sett hendelen til ♦ deretter til .
▶ Hvis hendelen er veldig lett bevegelig: Ikke bruk gressklipperen. Kontakt en STIHL forhandler.
Hendelen er defekt.
▶ Sett inn sikringsnøkkelen.
▶ Sett inn batteriet.
- Trykk inn og hold sperreknappen med høyre hånd.
- Bruk venstre hånd til å trekke koblingsbøylen for klipping helt mot styret. Hold bøylen slik at du har tommelen rundt styret.
Kniven roterer.
- Hvis 3 lysdioder blinker rødt: Trekk ut sikringsnøkkelen, ta ut batteriet og kontakt en STIHL forhandler.
Det har oppstått en feil på eller et problem med gressklipperen.
- Slipp sperreknappen og koblingsbøylen for klipping. Etter en kort stund slutter kniven å rotere.
Hvis kniven fortsetter å rotere: Trekk ut sikringsnøkkelen, ta ut batteriet og kontakt en STIHL forhandler. Gressklipperen er defekt.
▶ Sett inn sikringsnøkkelen.
▶ Sett inn batteriet.
- Trekk koblingsbøylen for fremdrift helt mot styret. Hold bøylen slik at du har tommelen rundt styret.
Gressklipperen setter seg i bevegelse.
▶ Slipp koblingsbøylen for fremdrift. Gressklipperen blir stående.
Hvis gressklipperen kjører videre: Ta ut batteriet og kontakt en STIHL forhandler.
Gressklipperen er defekt.
12.2 Kontrollere kniven
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
▶ Sett opp gressklipperen, 17.1.
▶ Mål følgende:
- Tykkelse a
- Bredde b
- Slipevinkel c
▶ Hvis kravene til minimum tykkelse og bredde ikke er innfridd: Skift ut kniven, 21.2.
▶ Hvis slipevinkelen ikke er overholdt: Slip knivene, 121.2.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
12.3 Kontroller batteriet
- Trykk trykknappen på batteriet. LEDene lyser eller blinker.
▶ Hvis LEDene ikke lyser eller blinker: Ikke bruk batteriet og oppsøk en STIHL fagforhandler. Det er en feil i batteriet.
13 Arbeide med gressklippe- ren
13.1 Holde og føre gressklipperen
- Hold styret med begge hender slik at du har tommelen rundt styret.
13.2 Stille inn klippehøyden
6 forskjellige klippehøyder kan stilles inn:
- 25 mm = posisjon 1
- 30 mm = posisjon 2
- 40 mm = posisjon 3
- 50 mm = posisjon 4
- 60 mm = posisjon 5
- 75 mm = posisjon 6
norsk 13 Arbeide med gressklipperen
Posisjonene er angitt på gressklipperen.
- Hold i gressklipperen etter håndtaket (1).
▶ Trykk og hold inne hendelen (2). - Sett gressklipperen i ønsket posisjon ved å løfte og senke den.
Du kan finne ut den aktuelle klippehøyden ved å se på merket (4) på klippehøydeindikatoren (3).
▶ Slipp hendelen (2).
Gressklipperen går i inngrep.
Når ECO-modus er slått på, vil gressklipperen registrere de aktuelle arbeidsforholdene og justere turtallet for kniven automatisk.
- Åpne dekselet (1) til det stopper, og hold det der.
▶ Sett ECO-bryteren (2) i posisjon I.
▶ Lukk dekselet (1).
13.4 Klipping
13.5 Tømme oppsamleren
Luftstrømmen fra kniven hever nivåindikatoren (1). Når oppsamleren er full, stanser luftstrømmen. Hvis luftstrømmen er for lav, går nivåindikatoren (2) tilbake til hviletilstand. Det er et tegn på at oppsamleren må tømmes.
Nivåindikatoren er mest nøyaktig ved optimal luftstrøm. Ytre faktorer som vått, tett eller høyt gress, lave klippehøyder, forurensning eller lignende kan påvirke luftstrømmen og nivåindikatorens funksjon.
▶ Hvis nivåindikatoren faller tilbake til hviletilstand: Tøm oppsamleren.
▶ Slå av gressklipperen.
- Sett hendelen for valg av kjørehastighet (1) i stilling □
▶ Ta av oppsamleren.
- Åpne låseklaffen (1).
▶ Vipp opp oppsamleroverdelen (2) etter håndtaket (3), og hold den. - Hold i nedre håndtak (4) med den andre hånden.
▶ Tøm oppsamleren. - Klapp igjen oppsamlerdekslet.
▶ Fest oppsamleren.
14 Etter arbeidet
14.1 Etter endt arbeid
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
- Hvis gressklipperen er våt: La gressklipperen tørke.
▶ Hvis batteriet er vått: La batteriet tørke.
▶ Rengjør gressklipperen.
▶ Rengjør batteriet.
15 Transport
15.1 Transport av gressklipperen
▶ Slå av gressklipperen.
Kniven må ikke rotere.
- Trekk ut sikringsnøkkelen og ta ut batteriet.
Skyve gressklipperen
- Skyv gressklipperen sakte og kontrollert for-over.
Bære gressklipperen
▶ Bruk arbeidshansker i robust materiale.
▶ Hvis gressklipperen bæres av to personer:
▶ En person holder transporthåndtaket (1) med begge hender, mens den andre holder styret (2) med begge hender.
▶ Løft og bær gressklipperen sammen.
▶ Hvis gressklipperen bæres av én person:
▶ Fell sammen styret.
- Hold gressklipperen med én hånd på transporthåndtaket (1) og den andre på håndtaket (2).
▶ Løft og bær gressklipperen.
Transport av gressklipper i kjøretøy
▶ Gressklipperen må sikres i stående stilling slik at den ikke kan velte eller bevege seg.
15.2 Transportere batteriet
▶ Slå av gressklipperen og ta ut batteriet.
- Kontroller at batteriet er i sikker stand.
- Pakk batteriet på en måte som innfrir følgende betingelser:
- Emballasjen leder ikke strøm.
- Batteriet kan ikke bevege på seg i emballasjen.
- Emballasjen er sikret slik at den ikke kan bevege på seg.
Batteriet må transporteres i henhold til kravene for transport av farlig gods. Batteriet er klassifisert som UN3480 (litium-ion-batteri), og er testet i henhold til UN-håndboken for testing og kriterier, del III, underavsnitt 38.3.
Transportretningslinjene finnes på www.stihl.com/safety-data-sheets.
16 Oppbevaring
16.1 Oppbevare gressklipperen
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
norsk 17 Rengjøring
- Oppbevar gressklipperen på en måte som innfrir følgende betingelser:
- Gressklipperen skal være utilgjengelig for barn.
- Gressklipperen skal være i ren og tørr stand.
– Gressklipperen skal ikke kunne velte. - Gressklipperen skal ikke kunne rulle av seg selv.
16.2 Oppbevaring av batteriet
STIHL anbefaler å oppbevare batteriet i en lade-tilstand på mellom 40 % og 60 % (2 lysdioder lyser grønt).
- Oppbevar batteriet på en måte som innfrir følgende betingelser:
– Batteriet oppbevares utilgjengelig for barn. - Batteriet er rent og tørt.
- Batteriet oppbevares i et lukket rom.
- Batteriet oppbevares atskilt fra gressklipperen og laderen.
- Batteriet oppbevares i en emballasje som ikke leder strøm.
- Batteriet oppbevares ved temperaturer mellom -10 °C og +50 °C.
17 Rengjøring
17.1 Sette opp gressklipperen
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
- Sett gressklipperen på et jevnt underlag.
▶ Ta av oppsamleren.
▶ Still klippehøyden til høyeste nivå. 113.2 - Sett styreoverdelen i nederste posisjon, 8.1.
- Trykk ned hendelen (1) med venstre hånd og hold den der.
- Hold i transporthåndtaket (2) med høyre hånd og sett gressklipperen på høykant.
17.2 Rengjøring av gressklipperen
-
Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
▶ Rengjør gressklipperen med en fuktig klut. -
Rengjør utkastkanalen med en myk børste eller en fuktig klut.
- Fjern fremmedlegemer fra batterirommet og rengjør med en fuktig klut.
- Rengjør kontaktene i batterirommet med en pensel eller en myk børste.
▶ Rengjør ventilasjonssporene med en børste.
▶ Sett opp gressklipperen.
▶ Rengjør kniven og området rundt med en trepinne, myk børste eller fuktig klut.
17.3 Rengjøre batteriet
▶ Rengjør batteriet med en fuktig klut.
18 Vedlikeholde
18.1 Demontere og montere kniven
18.1.1 Demontere kniven
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
▶ Sett opp gressklipperen.
- Slå av gressklipperen, trekk ut sikringsnøkke- len og ta ut batteriet.
▶ Sett opp gressklipperen.
▶ Plasser den nye skiven (1) med buen vendt utover på den nye skruen (2).
- Smør gjengelås Loctite 243 på skruen (2).
- Monter kniven (3) slik at forhøyningene på anleggsflatene (4) griper inn i utsparin-gene (5).
- Skru inn skruen (2) sammen med skiven (1).
▶ Trekk til skruen (3) med 65 Nm.
18.2 Slipe og avbalansere kniven
Det skal mye øvelse til for å slipe og avbalansere kniven riktig.
■ Skjærekantene på kniven er skarpe. Brukeren risikerer å skjære seg.
- Bruk arbeidshansker av motstandsdyktig materiale.
- Slå av gressklipperen, trekk ut sikringsnøkke-
len og ta ut batteriet.
▶ Sett opp gressklipperen.
▶ Demonter kniven. - Slip kniven. Pass på slipevinkelen og avkjøl kniven, 21.2.
Ikke la kniven bli blå under sliping.
▶ Monter kniven.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
19 Reparere
19.1 Reparere gressklipperen og batteriet
Brukeren får ikke reparere gressklipperen, kniven og batteriet på egen hånd.
▶ Hvis gressklipperen eller kniven er skadet: Ikke bruk gressklipperen eller kniven. Kontakt en STIHL forhandler.
▶ Hvis batteriet er defekt eller skadet: Skift ut batteriet.
Hvis et varselskilt har blitt uleselig eller skadet: Få varselskiltet byttet ut hos en STIHL forhandler.
20 Utbedre feil
20.1 Utbedre feil/problemer på gressklipperen eller batteriet
| Feil/problem Lysdioder på batteriet | Årsak Tiltak | ||
| Gressklipperen er slått på, men går ikke. | 1 lysdiode blin- ker grønt. | Batteriets ladetilstand er for lav. | ► Lad opp batteriet. |
| 1 lysdiode lyser | rødt. | Batteriet er for varmt eller for kaldt. | ► Trekk ut sikringsnøkkelen.► Ta ut batteriet.► Varm opp eller kjøl ned batteriet. |
| 3 lysdioder blin-ker rødt. | Det har oppstått en feil på eller et problem med gressklipperen. | ► Trekk ut sikringsnøkkelen.► Ta ut batteriet.► Rengjør kontaktene i batterirommet.► Sett inn batteriet.► Slå på gressklipperen.► Hvis 3 lysdioder fortsatt blinker rødt: Ikke bruk gressklipperen. Kontakt en STIHL forhandler. | |
| 3 lysdioder | lyser rødt. | Gressklipperen er for varm. | ► Trekk ut sikringsnøkkelen.► Ta ut batteriet. |
| Feil/problem Lysd | oder på batteriet | Årsak Tiltak | |
| ▸ Avkjøl gressklipperen. | |||
| 4 lysdioder blin- | ker rødt. | Det har oppstått en feil på eller et problem med batteriet. | ▸ Ta ut og sett inn igjen batteriet.▸ Slå på gressklipperen.▸ Hvis 4 lysdioder fortsatt blinker rødt: Ikke bruk batteriet. Kontakt en STIHL for-handler. |
| Den elektriske forbin- | delsen mellom gress-klipperen og batteriet er brutt. | ▸ Trekk ut sikringsnøkkelen.▸ Ta ut batteriet.▸ Rengjør kontaktene i batterirommet.▸ Sett inn sikringsnøkkelen.▸ Sett inn batteriet. | |
| Gressklipperen eller | batteriet er fuktig. | ▸ Trekk ut sikringsnøkkelen.▸ Ta ut batteriet.▸ Rengjør gressklipperen.▸ La gressklipperen eller batteriet tørke. | |
| Kniven har for stor | motstand. | ▸ Still inn større klippehøyde.▸ Start gressklipperen i lavere gress. | |
| Området rundt | kniven | er tilstoppet. | ▸ Rengjør gressklipperen. |
| Fremdriften fun-gerer ikke. | Det har oppstått en feil på eller et problem med fremdriften. | ▸ Kontakt en STIHL forhandler. | |
| Gressklipperen slår seg av under drift. | 3 lysdioder lyser rødt. | Gressklipperen er for varm. | ▸ Trekk ut sikringsnøkkelen.▸ Ta ut batteriet.▸ Avkjøl gressklipperen.▸ Rengjør gressklipperen.▸ Ikke start gressklipperen gjentatte gan-ger i løpet av kort tid.▸ Hvis det jobbes med aktivert fremdrift: Koble ut fremdriften.▸ Hvis det jobbes med deaktivert fremdrift: Gå langsommere forover.▸ Still inn større klippehøyde.▸ Klipp lavere gress. |
| Kniven er blokkert. ▶ Trekk ut sikringsnøkkelen. | ▸ Ta ut batteriet.▸ Rengjør gressklipperen. | ||
| Det har oppstått en | elektrisk feil / et elektrisk problem. | ▸ Ta ut og sett inn igjen batteriet.▸ Slå på gressklipperen. | |
| Gressklipperen vibrerer kraftig under drift. | Skruen på kniven er løs. | ▸ Stram skruen godt. | |
| Kniven er ikke riktig avbalansert. | ▸ Slip og avbalanser kniven. | ||
| Arbeidstiden til gressklipperen er for kort. | Batteriet er ikke helt oppladet. | ▸ Lad batteriet helt opp. | |
| Batteriet har overskre- | det sin maksimale levetid. | ▸ Skift ut batteriet. | |
| Området rundt | kniven | er tilstoppet. | ▸ Rengjør gressklipperen. |
| Kniven er sløv eller | slitt. | ▸ Slip og avbalanser kniven. | |
| Kniven har for stor | motstand. | ▸ Hvis det jobbes med aktivert fremdrift: Koble ut fremdriften.▸ Hvis det jobbes med deaktivert fremdrift: Gå langsommere forover.▸ Still inn større klippehøyde.▸ Klipp lavere gress. | |
| Batteriet kiler seg i batterirommet når det settes inn. | Føringene eller | de elektriske kontaktene i batterirommet er tilsmusset. | ▸ Rengjør gressklipperen. |
| Ladingen starter ikke når batteriet er satt inn i lade-ren. | 1 lysdiode lyser rødt. | Batteriet er for varmt eller for kaldt. | ▸ La batteriet bli stående i laderen.Ladingen starter automatisk så snart til-latt temperaturområde er nådd. |
| Gresset er ujevnt klipt eller plenen er gul. | Kniven er sløv | eller slitt. | ▸ Slip og avbalanser kniven. |
| Kniven har for | stor motstand. | ▸ Hvis det jobbes med aktivert fremdrift: Koble ut fremdriften.▸ Hvis det jobbes med deaktivert fremdrift: Gå langsommere forover.▸ Still inn større klippehøyde.▸ Klipp lavere gress. | |
21 Tekniske data
21.1 Gressklipperne STIHL
RMA 443.2 VC,
RMA 443.2 PV,
RMA 448.2 VC, RMA 448.2 PV
- Maksimalt innhold i oppsamleren: 55 l
- Klippebredde:
- RMA 443.2 VC, RMA 443.2 PV: 41 cm
- RMA 448.2 VC, RMA 448.2 PV: 46 cm
- Turtall: 3150 o/min. ^-1
- Turtall i ECO-modus: 2800 min ^-1
-
Minste kjørehastighet: 2,0 km/t Høyeste kjørehastighet (avhengig av hvilket batteri som blir brukt):
-
med AP 100: 3,0 km/t
- med AP 200: 3,7 km/t
- med AP 300: 4,5 km/t
– Batteriteknologi: Litium-ioner
- Spenning: 36 V
- Kapasitet i Ah: se typeskilt
- Energiinnhold i Wh: se typeskilt
- Vekt i kg: se typeskilt
- Tillatt temperaturområde for bruk og oppbevaring: - 10 °C til + 50 °C
norsk 22 Reservedeler og tilbehør
21.4 Lyd- og vibrasjonsverdier
De angitte vibrasjonsverdiene er målt med en standardisert testmetode og kan brukes til å sammenligne elektrisk utstyr. De faktiske vibrasjonsverdiene kan avvike fra de angitte verdiene avhengig av type bruk. De angitte vibrasjonsverdiene kan brukes til å gjøre en innledende vurdering av vibrasjonsbelastningen. Den faktiske vibrasjonsbelastningen må vurderes. Tidsperiodene når det elektriske utstyret er slått av eller er slått på, men kjører uten belastning, kan her tas med i beregningen.
Du kan lese mer om hvordan arbeidsgiverforskrift 2002/44/EC Vibrasjon og S.I. 2005/1093 innfris på www.stihl.com/vib.
21.5 REACH
REACH betegner en EF-forordning for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om oppfyllelse av REACH forordningen er angitt under www.stihl.com/reach.
22 Reservedeler og tilbehør
22.1 Reservedeler og tilbehør
STIHL anbefaler å bruke STIHL reservedeler og originalt STIHL tilbehør.
Reservedeler og tilbehør fra andre produsenter kan ikke vurderes av STIHL med hensyn til pålitelighet, sikkerhet og egnethet til tross for løpende markedsobservasjon og STIHL kan ikke garantere for deres bruk.
Originale STIHL reservedeler og originalt STIHL tilbehør fås kjøpt hos en STIHL fagforhandler.
22.2 Viktige reservedeler
– Kniver RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
– Kniver RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
– Knivskrue: 9008 319 9028
- Skive: 0000 702 6600
23 Kassering
23.1 Kassere gressklipperen
Kontakt de ansvarlige lokale myndighetene eller en STIHL forhandler for mer informasjon om kassering.
Ikke-forskriftsmessig kassering kan medføre helse- og miljøskader.
▶ STIHL produkter og tilhørende emballasje skal leveres inn til resirkulering iht. lokale forskrifter.
- Ikke kast dette materiale sammen med vanlig husholdningsavfall.
24 EU-samsvarserklæring
24.1 Gressklipperne STIHL
RMA 443.2 VC,
RMA 443.2 PV,
RMA 448.2 VC, RMA 448.2 PV
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
– Modell: Batteridrevet gressklipper
- Merke: STIHL
– Type: RMA 443.2 VC, RMA 443.2 PV, RMA 448.2 VC, RMA 448.2 PV
Klippebredde:
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 60335-1, EN 60335-2-77, EN 55014-1 og EN 55014-2.
Medvirkende oppnevnt instans:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, DE
Den tekniske dokumentasjonen oppbevares hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på gressklipperen.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, hovedavdelingsleder for kvalitet
25 Produsentens samsvarserklæring for UKCA
25.1 Gressklipper STIHL RMA 443.2 VC, RMA 448.2 VC
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
– Modell: Batteridrevet gressklipper
- Merke: STIHL
– Type: RMA 443.2 VC, RMA 448.2 VC
Klippebredde: - RMA 443.2 VC: 41 cm
– RMA 448.2 VC: 46 cm
Serieidentifikasjon: - RMA 443.2 VC: 6338
- RMA 448.2 VC: 6358
oppfyller de relevante bestemmelsene i de britiske direktivene Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 og The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012, og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 60335-1, EN 60335-2-77, EN 55014-1 og EN 55014-2.
Medvirkende oppnevnt instans:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
Det garanterte lydeffektnivået er målt i henhold til det britiske direktivet Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.
- Målt lydeffektnivå RMA 443.2 VC: 89,2 dB(A)
– Garantert lydeffektnivå RMA 443.2 VC: 90 dB(A)
– Målt lydeffektnivå RMA 448.2 VC: 93,2 dB(A)
– Garantert lydeffektnivå RMA 448.2 VC: 94 dB(A)
Den tekniske dokumentasjonen oppbevares hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på gressklipperen.
Langkampfen, 02.11.2021
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, kvalitetsansvarlig
26 Sikkerhetsanvisninger for gressklipperen
26.1 Innledning
I dette kapitlet finner du de generelle sikkerhets-anvisningene for elektrisk drevne gressklippere som står i standarden EN 60335-2-77, vedlegg EE.
ADVARSEL
- Sett deg inn i alle sikkerhetsanvisningene, instruksjonene, bildene og de tekniske dataene som gjelder denne gressklipperen. Hvis følgende anvisninger ikke tas til følge, kan det føre til støt, brann og/eller alvorlige personskader. Ta vare på sikkerhetsanvisningene og instruksjonene for fremtidig bruk.
26.2 Opplæring
a) Les bruksanvisningen nøye. Gjør deg kjent med reguleringsdelene og riktig bruk av maskinen.
b) Aldri la barn eller personer som ikke har lest bruksanvisningen, bruke gressklipperen. Lokale bestemmelser regulerer nedre aldersgrense for bruk av maskinen.
c) Aldri klipp när det er andre personer, spesielt barn, eller dyr i nærheten.
d) Husk at det er brukeren av maskinen som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.
26.3 Forberedelser
a) Ha alltid på deg kraftige, solide sko og langbukser ved bruk av maskinen. Gå aldri bar-bent eller med sandaler når du bruker maski-nen. Unngå løstsittende klær eller klær med hengende snorer eller belter.
b) Se over området som maskinen skal brukes på, og fjern alle gjenstander som maskinen kan støte på og slynge opp.
c) Kontroller før bruk at klippeknivene, festeboltene og hele klippeenheten ikke er i slitt eller skadet stand. For å unngå ubalanse får slitte eller skadde klippekniver og festebolter kun skiftes ut som sett. Slitte eller skadde varselskilt må skiftes ut.
26.4 Händtering
a) Klipp bare i dagslys eller med god kunstig belysning.
b) Unngå om mulig å bruke maskinen i vått gress.
c) Pass på at du alltid står stødig i skråninger.
d) Gå langsomt när du bruker maskinen.
e) Klipp aldri opp og ned, men på tvers av skråningen.
f) Vær spesielt forsiktig når du endrer retning i skråninger.
g) Ikke klipp i svært bratte skråninger.
h) Vær forsiktig når du snur gressklipperen eller drar den mot deg.
i) Stopp klippekniven(e) når gressklipperen må vippes opp for å transporteres over annet underlag enn gress, og når gressklipperen må flyttes til og fra området som skal klippes.
j) Ikke bruk gressklipperen hvis beskyttelse-sinnretninger eller beskyttelsesgitre er ska-det, eller uten at beskyttelsesinnretninger som f.eks. deflektorer og/eller oppsamlere er montert.
k) Vær svært forsiktig og følg anvisningene fra produsenten når du starter eller trykker på startbryteren. Pass på at du står med føttene i god avstand fra klippekniven(e).
I) Gressklipperen skal ikke tippes når den startes eller når motoren slås på, med mindre gressklipperen må løftes. Tipp i så fall gressklipperen kun så mye som absolutt nødven-dig, og løft den kun fra siden som vender fra brukeren.
m) Ikke start motoren mens du står foran utkastkanalen.
n) Pass på at hender og føtter ikke kommer i kontakt med roterende deler. Ikke stå foran utkaståpningen.
o) Aldri løft eller bær gressklipperen mens motoren er i gang.
p) Slå av motoren og trekk ut startnøkkelen. Forsikre deg om at alle bevegelige deler har stoppet helt:
– när du går fra gressklipperen
- før du fjerner blokkeringer eller tilstoppinger i utkastkanalen
- før du ser over, rengjør eller utfører arbeider på gressklipperen
- hvis gressklipperen har kommet borti et fremmedlegeme. Se etter skader på gressklipperen, og få utført eventuelle nødvendige reparasjoner før du tar i bruk igjen gressklipperen.
Gressklipperen må undersøkes umiddelbart hvis den begynner å vibrere uvanlig kraftig.
- Se etter skader.
- Reparer eventuelle skadde deler.
- Kontroller at alle muttere, bolter og skruer sitter godt.
26.5 Vedlikehold og lagring
a) Sørg for at alle muttere, bolter og skruer sitter godt, og at maskinen er trygg å jobbe med.
b) Undersøk med jevne mellomrom om oppsamleren er slitt eller har funksjonsfeil.
c) Av sikkerhetshensyn skal slitte og skadde deler skiftes ut.
d) Obs! Hvis maskinen er utstyrt med flere klippekniver og én av dem beveger seg, kan den dra med seg de andre knivene slik at også disse begynner å gå rundt.
e) Pass på när du stiller inn maskinen at du ikke får fingre i klem mellom roterende klippekniver og faste deler på maskinen.
f) La motoren avkjøles før du parkerer maskinen.
g) Når du vedlikeholder klippeknivene, må du være oppmerksom på at knivene kan settes i bevegelse selv om spenningskilden er slått av.
h) Av sikkerhetshensyn skal slitte og skadde deler skiftes ut. Bruk bare originalreservedeler og -tilbehør.
Índice
- STIHL
- Rengøring, vedligeholdelse og reparation
- ▲ ADVARSEL
- Knive
- Reservedele og tilbehør
- Reservedele og tilbehør
- Vigtige reservedele
- Bortskaffelse
- EU-overensstemmelseser- klæring
- UKCA-overensstemmelseserklæring
- Plæneklippere STIHL RMA 443.2 VC, RMA 448.2 VC
- Vedligeholdelse og opbevaring
- Forord
- Informasjon om denne bruksanvisningen
- Merking av advarslene i teksten
- FARE
- ADVARSEL
- LES DETTE
- Symboler i teksten
- Gressklipper og batteri
- Sikkerhetsforskrifter norsk
- Håndtak
- Deksel
- Transporthåndtak
- Hendel
- Batteri
- Trykknapp
- Lysdioder
- Batterirom
- ECO-bryter
- Sikringsnøkkel
- RMA 443.2 PV, RMA 448.2 PV:
- Batterirom
- # Merkeplate med maskinnummer
- Symboler
- Sikkerhetsforskrifter
- Advarselsymboler
- Forskriftsmessig bruk
- Krav til brukeren
- Bekledning og utstyr
- Batteri
- Sikker tilstand
- Gressklipper
- Kniv
- Batteri
- Arbeide
- Transport
- Gressklippere
- Batteri
- Batteri
- Rengjøre, vedlikeholde og reparere
- Gjøre gressklipperen klar til bruk norsk
- Gjøre gressklipperen klar til bruk
- Gjøre gressklipperen klar til bruk
- Lade batteriet og LEDer
- Lade batteriet
- Vise ladetilstand
- Lysdioder på batteriet
- Sette sammen, hekte på og hekte av oppsamleren
- Sette sammen oppsamleren
- Feste oppsamleren
- Ta av oppsamleren
- Stille inn gressklipperen for brukeren
- Stille inn styret
- Felle sammen styret
- Sette inn og ta ut batteriet
- Sette inn batteriet
- Ta ut batteriet
- Sette inn og trekke ut sik- ringsnøkkelen
- Sette inn sikringsnøkkelen
- Trekke ut sikringsnøkkelen
- Slå på og av gressklippe- ren
- Koble inn og koble ut kniven
- Koble inn kniven
- Koble inn og ut fremdriften
- Koble ut fremdriften
- Kontrollere gressklipperen og batteriet
- Kontrollere betjeningselementene
- Koblingsbøyle for fremdrift
- Arbeide med gressklipperen norsk
- Hendel
- Kontrollere kniven
- Kontroller batteriet
- Arbeide med gressklippe- ren
- Holde og føre gressklipperen
- Stille inn klippehøyden
- Klipping
- Tømme oppsamleren
- Etter arbeidet
- Etter endt arbeid
- Transport
- Transport av gressklipperen
- Skyve gressklipperen
- Bære gressklipperen
- Transport av gressklipper i kjøretøy
- Transportere batteriet
- Oppbevaring
- Oppbevare gressklipperen
- norsk 17 Rengjøring
- Oppbevaring av batteriet
- Rengjøring
- Sette opp gressklipperen
- Rengjøring av gressklipperen
- Rengjøre batteriet
- Vedlikeholde
- Demontere og montere kniven
- Demontere kniven
- Slipe og avbalansere kniven
- Reparere
- Reparere gressklipperen og batteriet
- Utbedre feil
- Tekniske data
- Gressklipperne STIHL
- Lyd- og vibrasjonsverdier
- REACH
- Reservedeler og tilbehør
- Reservedeler og tilbehør
- Viktige reservedeler
- Kassering
- Kassere gressklipperen
- EU-samsvarserklæring
- Gressklipperne STIHL
- Produsentens samsvarserklæring for UKCA
- Gressklipper STIHL RMA 443.2 VC, RMA 448.2 VC
- Sikkerhetsanvisninger for gressklipperen
- Innledning
- Opplæring
- Forberedelser
- Händtering
- Vedlikehold og lagring
- Índice
Merke : STIHL
Modell : RMA 443 PV
Kategori : Gressklipper
