MANUAL DE UTILIZADOR Triflex HX1 Plus MIELE

Medidas de segurança e precauções ............................................................. 2

Indicações de segurança e avisos para bateria AP01/AP02/AP03, carregador LG01/LG02 e carregador de bateria LS03 (que pode ser comprado separada- mente, consulte o capítulo «Acessórios que podem ser adquiridos posterior- mente»)................................................................................................................ 232 Descrição do aparelho......................................................................................

O seu contributo para proteção do ambiente ................................................ 2

Instalação e ligação .......................................................................................... 2

Indicações gerais relativas à bateria ................................................................... 243 Carregar a bateria (sem montagem na parede) ..................................................

Carregar a bateria (com montagem na parede) .................................................

Montagem na parede ......................................................................................... 244 Indicação do estado de carga da bateria (durante o carregamento) ................. 2

Indicação do estado de carga da bateria (em caso de utilização) ..................... 2

Utilização dos acessório fornecidos .............................................................. 246 Escova elétrica MultiFloorXXL ..........................................................................

Selecionar a potência de aspiração ................................................................... 247 Função de proteção do tapete............................................................................

Iluminação da área de trabalho........................................................................... 247 Função de desativação para pausas de aspiração curtas.................................. 2

Ativação da função de limpeza ComfortClean ...................................................

Que fazer quando ... .......................................................................................... 253 Serviço de assistência técnica ........................................................................ 2

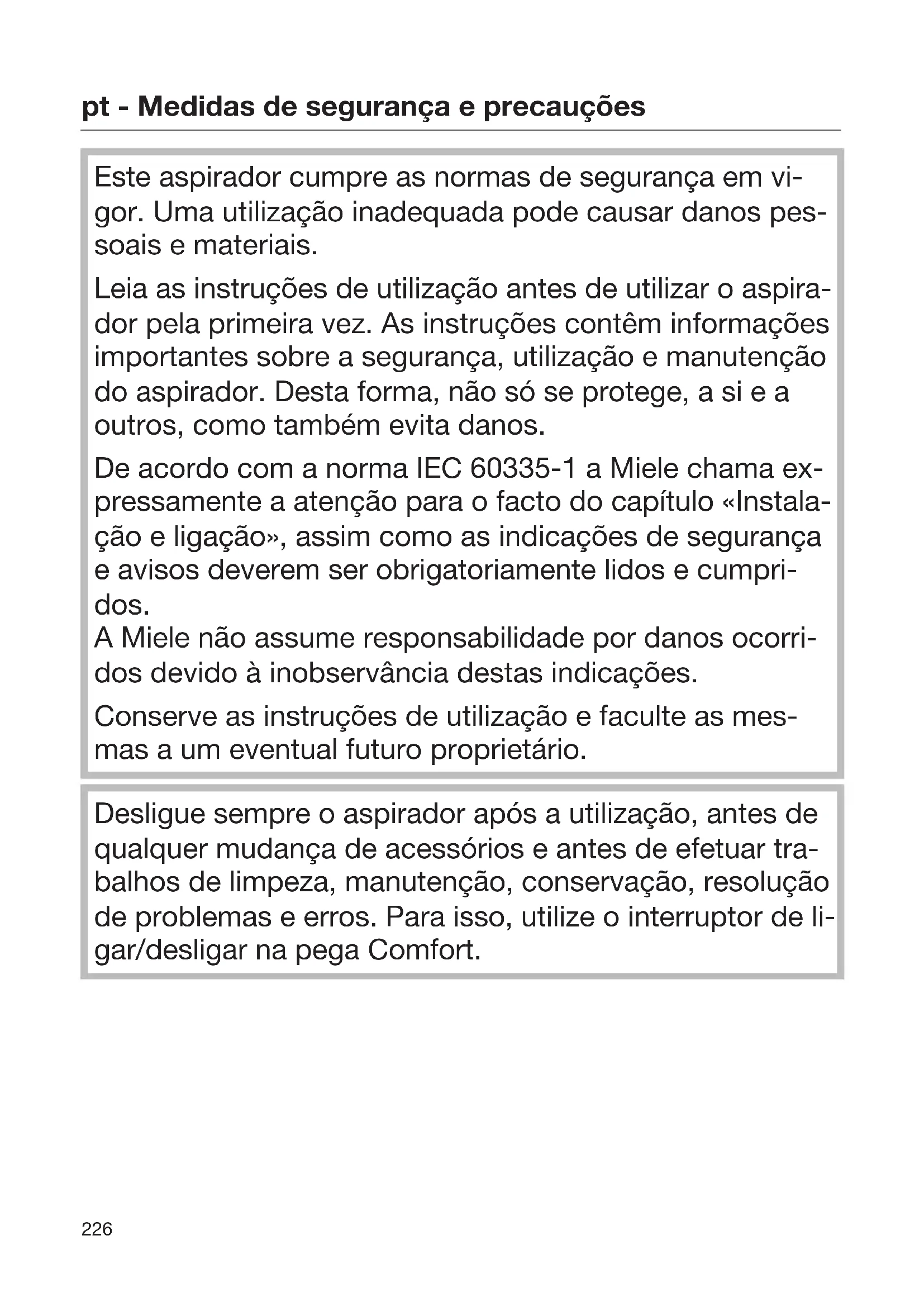

Fontes de alimentação para acessórios.............................................................. 2 56pt - Medidas de segurança e precauções

Este aspirador cumpre as normas de segurança em vi- gor. Uma utilização inadequada pode causar danos pes- soais e materiais. Leia as instruções de utilização antes de utilizar o aspira- dor pela primeira vez. As instruções contêm informações importantes sobre a segurança, utilização e manutenção do aspirador. Desta forma, não só se protege, a si e a outros, como também evita danos. De acordo com a norma IEC60335-1 a Miele chama ex- pressamente a atenção para o facto do capítulo «Instala- ção e ligação», assim como as indicações de segurança e avisos deverem ser obrigatoriamente lidos e cumpri- dos. A Miele não assume responsabilidade por danos ocorri- dos devido à inobservância destas indicações. Conserve as instruções de utilização e faculte as mes- mas a um eventual futuro proprietário. Desligue sempre o aspirador após a utilização, antes de qualquer mudança de acessórios e antes de efetuar tra- balhos de limpeza, manutenção, conservação, resolução de problemas e erros. Para isso, utilize o interruptor de li- gar/desligar na pega Comfort.pt - Medidas de segurança e precauções

Utilização adequada Este aspirador foi concebido para ser utilizado em am- biente doméstico e em espaços similares. Este aspirador não se adequa ao funcionamento em obras. Este aspirador não se destina a ser utilizado no exterior. Este aspirador é adequado para a aspiração diária de tapetes e alcatifas, assim como de pavimentos duros não sensíveis. Este aspirador destina-se à utilização até uma altura de 4000m acima do nível do mar. Utilize o aspirador exclusivamente para aspirar material aspirável seco. As pessoas e os animais não devem ser aspirados com o aspirador. Não é permitido qualquer ou- tro tipo de utilização, conversão e alteração. As pessoas (incluindo crianças) que, devido às suas ca- pacidades físicas, sensoriais ou psíquicas ou ainda por inexperiência ou desconhecimento, não estejam em condi- ções de utilizar o aspirador com segurança, não o podem utilizar sem serem vigiadas ou orientadas por uma pessoa responsável.pt - Medidas de segurança e precauções

Crianças em casa Risco de asfixia! As crianças ao brincarem com o mate- rial da embalagem (películas, por exemplo) podem correr risco de asfixia caso se envolvam ou se cobrirem a cabeça com esse material. Mantenha o material da embalagem fo- ra do alcance das crianças. As crianças menores de 8 anos devem ser mantidas afastadas do aparelho, a menos que estejam supervisiona- das. As crianças a partir dos 8 anos de idade só podem utili- zar o aspirador sem serem vigiadas, se o seu funciona- mento lhes tiver sido explicado de forma que o possam utilizar com segurança. As crianças devem ter capacidade para reconhecer e compreender os possíveis perigos de uma utilização incorreta. As crianças não devem efetuar trabalhos de limpeza ou manutenção no aparelho sem serem vigiadas. Vigie as crianças que estejam perto do aspirador. Não permita que as crianças brinquem com o aspirador.pt - Medidas de segurança e precauções

Segurança técnica O aspirador funciona a 25,2V. É classificado como um aparelho da classe de proteçãoIII. É um aparelho no qual a proteção contra choque elétrico é obtida através da ligação à tensão extra baixa de seguran- ça e onde não são geradas tensões que sejam mais eleva- das do que a tensão extra baixa de segurança. O carrega- mento do aspirador é efetuado através de um carregador da classe de proteçãoII. Compare os dados de ligação indicados na placa de ca- raterísticas do carregador (tensão e frequência) com os da rede de alimentação elétrica. Estes dados têm necessaria- mente de coincidir. O carregador é adequado sem altera- ção para 50Hz ou 60Hz. A tomada de ligação à corrente tem de estar protegida com um fusível de 16A ou de 10A. Controle o aspirador e os acessórios antes de os utilizar verificando se existe algum dano visível. Não ponha um aparelho danificado em funcionamento. A escova elétrica MultiFloorXXL fornecida de série e a escova elétrica manual ElectroCompact da Miele, que po- de ser adquirida posteriormente, são aparelhos adicionais motorizados especiais para este aspirador Miele. Por moti- vos de segurança, não é permitida a utilização do aspira- dor com outra escova elétrica/ escova elétrica manual da Miele ou uma escova elétrica/ escova elétrica manual de outro fabricante.pt - Medidas de segurança e precauções

Antes de usar e ao aspirar, certifique-se de que a parte inferior da escova elétrica MultiFloorXXL fornecida de sé- rie e a parte inferior da escova elétrica manual Elec- troCompact, que pode ser adquirida posteriormente, es- tão livres de partículas grosseiras aderidas. Armazene o aspirador e todos os acessórios a uma tem- peratura ambiente de 0°C a 45°C. A reparação do aspirador durante o período de garantia só deve ser executada pelos serviços técnicos Miele ou por técnicos autorizados Miele, caso contrário o fabricante não assume a responsabilidade pelas avarias que possam surgir após a reparação. As reparações só devem ser executadas por um técnico autorizado Miele. As reparações executadas de forma in- correta podem ter consequências graves para o aparelho e para o utilizador.pt - Medidas de segurança e precauções

Utilização adequada Não utilize o aspirador sem o compartimento do pó, o pré-filtro e o filtro de pó fino. Não aspire objetos incandescentes ou acesos como, p. ex., cigarros, cinza ou carvão, que aparentemente estejam apagados. Não aspire líquidos nem sujidade húmida. Os tapetes ou alcatifas acabados de limpar a húmido devem estar com- pletamente secos antes de serem aspirados. Não aspire pó de toner. O toner utilizado, por exemplo, em fotocopiadoras ou impressoras pode ser condutor de corrente elétrica. Não aspire produtos de inflamação fácil, explosivos ou gases. Não aspire igualmente o local onde estes produtos estão armazenados. Não toque no rolo da escova em movimento da escova elétrica MultiFloorXXL fornecida de série e na escova elé- trica manual ElectroCompact, que pode ser adquirida posteriormente. Não aspire próximo da sua cabeça com a escova elétri- ca MultiFloorXXL fornecida de série e a escova elétrica manual ElectroCompact, que pode ser adquirida poste- riormente. Evite que a sua cabeça entre em contacto com a cor- rente de sucção.pt - Medidas de segurança e precauções

Indicações de segurança e avisos para bateria AP01/ AP02/AP03, carregador LG01/LG02 e carregador de ba- teria LS03 (que pode ser comprado separadamente, consulte o capítulo «Acessórios que podem ser adqui- ridos posteriormente») Crianças em casa As pessoas (incluindo crianças) que, devido às suas ca- pacidades físicas, sensoriais ou psíquicas ou por inexpe- riência ou desconhecimento, não estejam em condições de utilizar o carregador LG01/LS02 ou carregador de bate- ria LS03 com segurança, não o podem utilizar sem serem vigiadas ou orientadas por uma pessoa responsável. A bateria AP01/AP02/AP03 não deve estar acessível às crianças. As crianças devem ser mantidas afastadas do carrega- dor LG01/LG02 e LS03, a não ser que estejam sob vigilân- cia constante.pt - Medidas de segurança e precauções

Segurança técnica Para este aspirador HS19 da Miele devem ser utilizadas a bateria AP01/AP02/AP03, o carregador LG01/LG02 e o carregador de bateria LS03. Por motivos de segurança, não é permitida a utilização do aspirador com uma bateria, carregador ou carregador de bateria de outro fabricante. Para o carregamento da bateria AP01/AP02/AP03 utilize apenas o carregador fornecido LG01/xx ou LG02/xx e o carregador de bateria fornecido ou adquirido LS03/xx. xx representa 01, 02, 03, 04, 05, 06, 07 ou 08 e, portanto, para a variante do país do seu carregador LG01/LG02 e seu carregador de bateria LS03. XX LG01/LS03 LG02 01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA 02 AE, HK, IE, MY, SG, UK AE, HK, IE, MY, SG 03 BR, CA, MX, US BR, CA, JP, MX, US 04 AU, NZ AU, NZ 05 CN CN 06 KR KR 07 JP UK 08 IN Em caso de utilização de um adaptador de ficha de rede este deve estar certificado para o funcionamento contínuo.pt - Medidas de segurança e precauções

É possível um funcionamento temporário ou permanente num sistema de alimentação energética autossuficiente ou não-síncrono de rede (por ex. microrredes, sistemas de re- serva). O pré-requisito para o funcionamento é que o siste- ma de alimentação elétrica esteja em conformidade com as especificações da EN 50160 ou comparável. As medidas de proteção previstas na instalação doméstica e neste produto Miele devem também ser asseguradas na sua função e modo de funcionamento em funcionamento isolado ou em funcionamento não-síncrono ou ser substi- tuídas por medidas equivalentes na instalação. Como des- crito, por ex., na publicação atual do VDE-AR-E 2510-2. Carregue e utilize a bateria a uma temperatura ambiente de 0°C a 45°C. Se a bateria for usada fora dessa temperatura ambiente, o desempenho será reduzido. Não continue a utilizar a bateria AP01/AP02/AP03 de forma alguma se notar que esta emana um odor incomum, derrama líquido, aquece demasiado ou que se descolora ou se deforma. A bateria AP01/AP02/AP03 deve ser elimi- nada de imediato (ver indicação de segurança «Eliminação da bateria AP01/AP02/AP03» no fim deste capítulo e «O seu contributo para a proteção do meio ambiente», secção «Devolução de baterias e pilhas usadas»). As baterias podem vazar. Evite o contacto de líquidos corrosivos com os olhos e a pele. Em caso de contacto, passar de imediato com água e procurar ajuda médica.pt - Medidas de segurança e precauções

A bateria de iões de lítio AP01/AP02/AP03 está sujeita às disposições da lei de mercadorias perigosas. A bateria AP01/AP02/AP03 pode ser transportada em vias públicas pelo utilizador sem quaisquer requisitos adicionais. Con- tacte o serviço de assistência técnica antes de enviar a ba- teria AP01/AP02/AP03. Envie apenas uma bateria AP01/ AP02/AP03 totalmente descarregada e sem danos. Isole os contactos de metal, colando fita adesiva para evitar curto-circuitos. Embale a bateria AP01/AP02/AP03 de for- ma que ela não se mova na embalagem. Utilização adequada Não deixe a bateria AP01/AP02/AP03 cair e não a atire. Por motivos de segurança, uma bateria AP01/AP02/AP03 danificada não pode ser novamente utilizada. Não coloque a bateria AP01/AP02/AP03 em contacto com fogo aberto ou outras fontes de calor. Não aqueça a bateria AP01/AP02/AP03. Não exponha a bateria à luz so- lar direta. Não desmonte a bateria AP01/AP02/AP03. Não provoque qualquer curto-circuito da bateria AP01/ AP02/AP03, ligando os contactos em ponte acidental ou intencionalmente. Não coloque a bateria AP01/AP02/AP03 em contacto com líquidos.pt - Medidas de segurança e precauções

Eliminação da bateria AP01/AP02/AP03: retire a bateria AP01/AP02/AP03 do aspirador. Isole os contactos de me- tal, colando fita adesiva para evitar curto-circuitos. Elimine a bateria AP01/AP02/AP03 por intermédio do sistema de recolha local. Não elimine a bateria AP01/AP02/AP03 jun- tamente com o lixo doméstico. Limpeza Nunca mergulhe o aspirador e os acessórios na água. A escova elétrica MultiFloorXXL fornecida de série e a escova elétrica manual ElectroCompact, que pode ser ad- quirida posteriormente, a PowerUnit, o tubo de aspiração e a pega Comfort contêm fios elétricos. Os contactos da fi- cha não devem entrar em contacto com a água. Por este motivo, não é permitido efetuar a limpeza destas peças a húmido. Efetue a limpeza do aspirador e dos acessórios a seco ou com um pano ligeiramente húmido. Exceção: - Compartimento do pó: esvazie o compartimento do pó e retire o pré-filtro. Apenas lave o compartimento do pó com água e detergente suave. De seguida, seque o compartimento do pó cuidadosamente. Volte a colocar o pré-filtro.pt - Medidas de segurança e precauções

Acessórios e peças de substituição Utilize apenas acessórios com o logótipo «ORIGINAL Miele» na embalagem. Só assim é que o fabricante pode garantir a segurança. Só com peças sobressalentes de origem é que a Miele garante o cumprimento das Condições de segurança. Os componentes com defeito devem ser substituídos apenas por peças sobresselentes de origem. Transporte A embalagem protege o aspirador contra danos que possam ocorrer durante o transporte. Recomendamos a conservação da embalagem para fins de transporte.pt - Descrição do aparelho

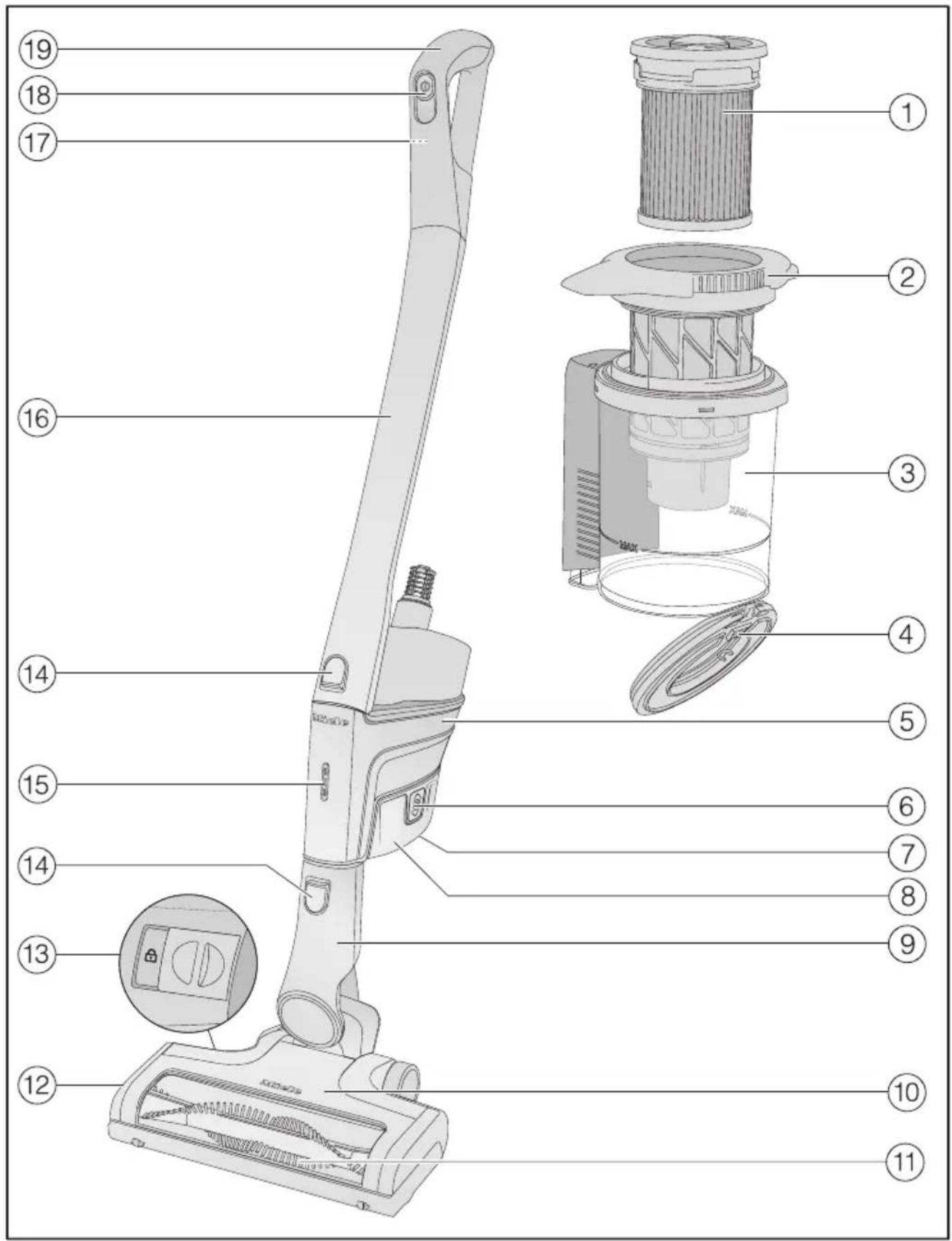

38pt - Descrição do aparelho

Tampa do compartimento do pó

PowerUnit com ligação inferior para a bateria, bocal abaixo para tubo de aspi- ração e escova elétrica e bocal superior para tubo de aspiração e pega Com- fort

Tecla de desbloqueio para bateria (em ambos os lados da bateria)

Bateria de iões de lítio AP01/AP02/AP03 (HXLA)

Bocal de ligação da escova elétrica

Escova elétrica MultiFloorXXL (em função do modelo com iluminação BrilliantLight)

Rolo da escova amovível

Desbloqueio para abertura da escova elétrica

Teclas de desbloqueio

Indicação do estado de carga da bateria

Tecla de desbloqueio para pega Comfort (na parte traseira)

Interruptor de ligar/desligar com seletor de potência de aspiração

Pega Comfortpt - O seu contributo para proteção do ambiente

Eliminação da embalagem A embalagem é utilizada para o manu- seamento e protege o aparelho contra danos que possam ocorrer durante o transporte. Os materiais da embalagem são selecionados do ponto de vista ecológico e de eliminação e são geral- mente recicláveis. A devolução da embalagem ao ciclo de reciclagem contribui para a economia de matérias-primas. Utilize pontos de recolha de resíduos com triagem de materiais e possibilidades de devolução das embalagens. Recomendamos a conservação da em- balagem para fins de transporte. Eliminação do aparelho em fim de vida útil Antes de se desfazer do seu equipa- mento em fim de vida útil, retire o filtro de pó fino e deposite-o no contentor de lixo doméstico. Os equipamentos elétricos e eletróni- cos contêm diversos materiais valiosos. Também contêm determinadas subs- tâncias, misturas e componentes ne- cessários para o seu funcionamento e segurança. No lixo doméstico, bem co- mo no caso de tratamento incorreto, estes podem causar danos na saúde das pessoas e no ambiente. Por isso, não coloque o seu equipamento em fim de vida útil, em nenhuma circunstância, no lixo doméstico. Em vez disso, utilize os pontos oficiais de recolha criados para a entrega e re- ciclagem gratuita de equipamentos elé- tricos e eletrónicos da sua junta de fre- guesia, de distribuidores Miele ou da Miele. A eliminação de eventuais dados pessoais do equipamento em fim de vi- da útil é um processo, do ponto de vis- ta legal, da sua responsabilidade. Está legalmente obrigado a retirar de forma não destrutiva as pilhas e as baterias usadas não fechadas de forma fixa no aparelho, bem como as lâmpadas que possam ser retiradas de forma não des- trutiva. Entregue-as num ponto de reco- lha adequado onde possam ser entre- gues de forma gratuita. Mantenha o seu equipamento em fim de vida útil fora do alcance de crianças, até ser transporta- do.pt - O seu contributo para proteção do ambiente

Devolução de pilhas e baterias usadas Os equipamentos elétricos e eletróni- cos contêm frequentemente pilhas e baterias que, mesmo depois de utiliza- das, não podem ser eliminadas junta- mente com o lixo doméstico. Está le- galmente obrigado a retirar as pilhas e as baterias usadas não fechadas de forma fixa no aparelho e a entregá-las num local de recolha adequado (por ex., estabelecimento comercial) onde podem ser entregues de forma gratuita. Isole os contactos de metal, colando fi- ta adesiva para evitar curto-circuitos. Possivelmente, as pilhas e as baterias contêm substâncias que podem ser prejudiciais à saúde humana e ao am- biente. A identificação da pilha ou da bateria fornece mais indicações. As que con- têm lítio estão identificadas com «iões de lítio», por exemplo. O caixote do lixo riscado significa que não pode de for- ma alguma colocar as pilhas e as bate- rias no lixo doméstico. Temos o dever de alertar para o seguinte: se o caixote do lixo riscado estiver identificado com um ou vários dos símbolos químicos apresentados, estas contêm chumbo (Pb), cádmio (Cd) e/ou mercúrio (Hg). 3E&G+J As pilhas e as baterias usadas contêm matérias-primas importantes e podem ser recicladas. A recolha separada de pilhas e baterias usadas facilita o trata- mento e a reciclagem.pt

Figuras - Referências As figuras indicadas nos capítulos en- contram-se na página desdobrável no final deste livro de instruções. Instalação e ligação Montagem do aspirador (Fig. 01) Tem 2 possibilidades de montar com- pletamente o aspirador. Coloque o tubo de aspiração acima ou abaixo da PowerUnit. Certifique-se de montar o aspirador exatamente como mostrado na figura. Vantagens da PowerUnit em baixo no aspirador: - possibilidade de função de desativa- ção segura (consulte o capítulo «Utiliza- ção», secção «Função de desativação para pausas de aspiração curtas») - ergonomia (alívio da articulação ma- nual) - limpeza confortável de grandes áreas Vantagens da PowerUnit em cima no aspirador: - limpeza confortável debaixo de mó- veis planos - possibilidade de remoção rápida da PowerUnit PowerUnitSolo(Fig. 02) A PowerUnit sem tubo de aspiração e escova elétrica adequa-se à aspiração rápida e específica de migalhas ou pe- los. Dica: Esta estrutura adequa-se espe- cialmente à utilização do acessório de três peças (consulte o capítulo «Utiliza- ção dos acessórios fornecidos»). Encaixar a pega Comfort (Fig. 03) Dependendo da estrutura do seu aspi- rador selecionada, pode encaixar a pe- ga Comfort no tubo de aspiração ou na PowerUnit. Encaixe a pega Comfort a partir de cima no bocal do tubo de aspiração até a pega Comfort encaixar de for- ma percetível (secção de imagem es- querda). Passe a pega Comfort ao longo da guia na pega do compartimento do pó a partir de cima sobre o bocal da PowerUnit, até a pega Comfort encai- xar de forma percetível (secção de imagem direita). Desligue o aspirador com o interrup- tor de ligar/desligar na parte frontal da pega Comfort, caso pretenda se- parar as peças umas das outras. Pressione a tecla de desbloqueio e retire a pega Comfort por cima (Fig. 04). Unir a PowerUnit e o tubo de aspira- ção (Fig. 05) Dependendo da estrutura que escolheu para o seu aspirador, o tubo de aspira- ção encontra-se acima ou abaixo da PowerUnit. Passe o tubo de aspiração ao longo da guia na pega do compartimento do pó a partir de cima sobre o bocal da PowerUnit, até o tubo de aspira- ção PowerUnit encaixar de forma percetível (secção de imagem es- querda).pt

Encaixe o bocal da PowerUnit a partir de cima no tubo de aspiração até o bocal encaixar de forma percetível (secção de imagem direita). Pressionar a tecla de desbloqueio pa- ra desencaixar as peças umas das outras (Fig. 06). Colocar a bateria (Fig. 07) Deslize a bateria ao longo das guias até ao encaixe na PowerUnit. Pressione ambas as teclas de des- bloqueio lateralmente na bateria, ca- so pretenda separar as peças umas das outras e remova a bateria (Fig. 08). Ligar a escova elétrica (Fig. 09) Dependendo da estrutura que escolheu para o seu aspirador, encaixe o bocal da PowerUnit ou o bocal do tubo de as- piração na escova elétrica. Encaixe o bocal a partir de cima na escova elétrica até o bocal encaixar de forma percetível. Pressione a tecla de desbloqueio na escova elétrica, caso pretenda sepa- rar as peças umas das outras e retire o bocal da escova elétrica (Fig. 10). Indicações gerais relativas à bateria A bateria não é fornecida totalmente carregada. Antes da primeira utilização, carregue a bateria na totalidade. Para isso, planeie aprox. 4horas. Execute este primeiro processo de car- regamento obrigatoriamente na PowerUnit para ativar a bateria. Quando a bateria estiver totalmente carregada, a indicação do estado de carga da bateria na PowerUnit desliga para poupar energia. A capacidade máxima de carga da bateria só é alcançada após a quinta carga e descarga. Se usar o aspirador totalmente monta- do e selecionar o nível de potência má- xima, pode aspirar durante até 17minu- tos. No entanto, se utilizar a PowerUnitSolo e selecionar o nível de potência mínimo, pode aspirar até 60minutos. Carregar a bateria (sem montagem na parede) (Fig. 11) Pode armazenar o aspirador na vertical e carregar diretamente a bateria. Antes do primeiro processo de carre- gamento da bateria, leia o capítulo «Instalação e ligação», secção «Indi- cações gerais relativas à bateria». Encaixe a PowerUnit na escova elétri- ca para garantir uma posição estável do aspirador. Oscile o aspirador para a frente até o bocal de ligação da escova elétrica encaixar de forma percetível. Insira a ficha de carregamento do ca- bo de carregamento fornecido na to- mada de carga na parte inferior da bateria. Insira o carregador numa tomada de rede. O processo de carregamento inicia.pt

Continue a ler na secção «Indicação do estado de carga da bateria (ao car- regar)». Carregar a bateria (com montagem na parede) (Fig. 12) Tem 2 possibilidades de guardar e car- regar o aspirador no suporte de parede fornecido. Antes do primeiro processo de carre- gamento da bateria, leia o capítulo «Instalação e ligação», secção «Indi- cações gerais relativas à bateria». Para a montagem na parede necessita de um local adequado nas proximida- des de uma tomada de rede livre. Montagem na parede (Fig. 13 + 14) Na parte traseira do suporte de parede fornecido encontra-se colocada uma placa de montagem com um saco de parafusos. Para a montagem na parede deve fixar a placa de montagem na parede do lo- cal selecionado. Retire o saco dos parafusos. Pressione a tecla de desbloqueio na parte inferior do suporte de parede (Fig. 13). Retire a placa de montagem do su- porte de parede por baixo (Fig. 14). Fixar a placa de montagem (Fig. 15 + 16) Para a fixação da placa de montagem na parede encontram-se 2 buchas e 2 parafusos TORX T20 em anexo. Além disso, necessita de uma aparafu- sadora sem fios ou de um berbequim elétrico (diâmetro da broca 6mm). Dependendo da estrutura que escolheu para o seu aspirador, selecione uma distância de 45cm ou 98cm desde o rebordo inferior da placa de montagem até ao piso (Fig. 15). Tenha atenção para não danificar quaisquer fios dispostos na parede. Fixe a placa de montagem na parede (Fig. 16). Fixar o cabo de carregamento no su- porte de parede (Fig. 17, 18 + 19) Na parte inferior do suporte de parede encontra-se um compartimento do ca- bo. Pressione ambas as teclas de des- bloqueio na parte inferior do suporte de parede e remova a tampa do com- partimento do cabo (Fig. 17). Insira, a partir de cima, a ficha de car- regamento do cabo de carregamento fornecido na abertura (Fig. 18). Disponha o cabo de carregamento na guia do cabo (Fig. 18). Coloque a tampa e bloqueie o com- partimento do cabo (Fig. 19). Encaixar o suporte de acessórios (se necessário) (Fig. 20) Para a conservação do acessório de três peças no suporte de parede en- contra-se em anexo um suporte de acessórios (consulte o capítulo «Utiliza- ção dos acessórios fornecidos»). Encaixe o suporte de acessórios até ao batente no suporte de parede.pt

Encaixar o suporte de parede (Fig. 21 + 22) Encaixe o suporte de parede a partir de cima na placa de montagem até o suporte de parede encaixar de forma percetível (Fig. 21). Encaixe a PowerUnit do aspirador montado com a bateria colocada a partir de cima no suporte de parede (Fig. 22). Insira o carregador na tomada de re- de. O processo de carregamento inicia. Indicação do estado de carga da ba- teria (durante o carregamento) (Fig. 23) O estado de carga da bateria é exibido na PowerUnit. Capacidade de carga Indicação aprox. 0%–34% pisca lentamente em baixo aprox. 35%–69% acende em bai- xo, pisca lenta- mente no centro aprox. 70%–90% acende em baixo e no centro, pis- ca lentamente em cima aprox. 91%–99% 100% acende em bai- xo, no centro e em cima desliga-se Quando a bateria estiver totalmente carregada, a indicação do estado de carga da bateria desliga para poupar energia. Se a bateria não tiver sido utilizada por um longo período de tempo e esti- ver descarregada, entra em modo de segurança. Durante o carregamento na PowerUnit, a indicação do estado de carga da bateria apenas reage após aprox. 30–60minutos. Indicação do estado de carga da ba- teria (em caso de utilização) (Fig. 23) O estado de carga da bateria é exibido na PowerUnit. Capacidade de carga Indicação aprox. 100%–70% acende em cima, no centro e em baixo aprox. 69%–35% acende no cen- tro e em baixo aprox. 34%–15% acende em baixo aprox. 14%–0% pisca lentamente em baixo Recomendamos que descarregue com- pletamente a bateria antes de carregá- la. Desta forma, é possível obter a ca- pacidade total da bateria.pt

Utilização dos acessório forne- cidos (Fig. 24) A gama de aspiradores da Miele dis- ponibiliza peças acessórias adequa- das para muitas aplicações especiais (consulte o capítulo «Acessórios que podem ser adquiridos posteriormen- te»). Escova para estofos XL Peça acessória para aspirar esto- fos, colchões, almofadas. Tubo plano Peça acessória para aspirar do- bras, frestas e cantos. Escova para móveis Peça acessória para aspirar roda- pés, assim como objetos decora- tivos ou entalhados. A ponta da escova é rotativa faci- litando a sua adaptação às diver- sas situações. d Suporte de acessórios Para armazenar o acessório de três peças. O posicionamento dos acessórios está marcado através de símbolos no respe- tivo suporte de acessórios. Pode encaixar o suporte de acessórios no suporte de parede (consulte o capí- tulo «Instalação e ligação», secção «En- caixar o suporte de acessório»). Escova elétrica MultiFloorXXL (Fig. 25) Em primeiro lugar, deve seguir sempre as indicações de limpeza e manuten- ção indicadas pelo respetivo fabrican- te do piso ou revestimento. Danos causados por material de aspiração aderido. A superfície a ser aspirada pode ser riscada. Certifique-se de que a parte inferior da escova elétrica está livre de partí- culas grossas aderidas, como por ex., fragmentos ou pedras. A escova elétrica é adequada à aspira- ção diária de tapetes e alcatifas, assim como de pavimentos duros. Dica: Caso pretenda aspirar de forma confortável degraus revestidos a alcati- fa, prescinda do tubo de aspiração. Dica: Se desejar aspirar uma grande quantidade de partículas grossas, use o modelo PowerUnitSolo (consulte o ca- pítulo «Instalação e ligação», secção «PowerUnitSolo»). Utilização Ligar e desligar (Fig. 26) Se carregou a bateria no suporte de parede, retire o aspirador do suporte de parede. Se carregou a bateria diretamente, retire a ficha de carregamento da to- mada de carga na parte inferior da bateria. Se ativar a função de limpeza ComfortClean cada vez que a ligar, obterá o melhor resultado de limpeza (consulte o capítulo «Manutenção», secção «Ativação da função de limpe- za ComfortClean»). Acione o interruptor de ligar/desligar na pega Comfort.pt

Selecionar a potência de aspiração (Fig. 26) A potência de aspiração pode ser adaptada às várias situações. Diminuir a potência de aspiração aumenta a fa- cilidade de deslizamento da escova elé- trica. Na pega Comfort são selecionáveis 3 níveis de potência: Mín. nível de potência mínimo para sujidade ligeira Eco nível de potência médio pa- ra sujidade normal Máx. nível de potência máximo para sujidade intensa Em todos os níveis de potência está ati- vada uma deteção de revestimento de piso. O consumo de energia da escova elétri- ca é automática e idealmente ajustado em função da base, o que pode levar a alterações no ruído de funcionamento. Função de proteção do tapete Quando o aspirador está parado, a po- tência da escova elétrica é automatica- mente reduzida após alguns segundos para proteger o chão. Iluminação da área de trabalho (conforme o modelo) Para iluminar a área de trabalho, a es- cova elétrica do seu aspirador está equipada com BrillantLight. Função de desativação para pausas de aspiração curtas (por motivos de segurança, apenas utili- zar com a PowerUnit em baixo no aspi- rador) Se aspirar com a PowerUnit em baixo no aspirador pode interromper de forma cómoda o funcionamento do aspirador. Oscile o aspirador para a frente até o bocal de ligação da escova elétrica encaixar de forma percetível. O aspirador está seguro, a escova elé- trica desliga-se e a bateria é poupada. Se voltar a desbloquear o bocal de liga- ção da escova elétrica, a escova elétri- ca volta a ligar. Manutenção Perigo de ferimentos devido ao rolo da escova em rotação. Pode ferir-se no rolo da escova em rotação. Desligue o aspirador antes de cada manutenção. Para isso, utilize o in- terruptor de ligar/desligar na pega Comfort. Recomendamos que utilize acessórios com o logótipo «ORIGINAL Miele» na embalagem. Só assim será garantida a potência de aspiração ideal do aspi- rador e serão alcançados os melhores resultados de limpeza possíveis. Tenha em atenção que as avarias e os danos no aspirador causados por acessórios que não estejam identifica- dos na embalagem com o logótipo «ORIGINAL Miele» não estão cobertos pela garantia do aspirador.pt

Fontes de alimentação para acessó- rios Os acessórios originais Miele podem ser obtidos através da loja online Miele, no serviço de assistência técnica Miele ou através do seu distribuidor Miele. Os acessórios originais Miele podem ser identificados pelo logótipo «ORIGI- NALMiele» na embalagem. Com o 3D4U, a Miele também oferece acessórios para download gratuito pa- ra a impressora 3D (www.miele.de, serviços, peças de substituição & acessórios). Sistema de filtros (Fig. 27) Filtro de pó fino (HXFSF-2) Pré-filtro Compartimento do pó d Tampa do compartimento do pó Ativação da função de limpeza Com- fortClean (Fig. 28) Inicie uma limpeza intermediária do fil- tro de pó fino antes de esvaziar o com- partimento do pó e quando a potência de aspiração diminuir. Desse modo, o aspirador obtém de imediato novamente os melhores resul- tados de limpeza. Rode o filtro de pó fino na tampa do compartimento do pó 3 vezes em 180° no sentido contrário aos dos ponteiros do relógio. Use as ranhuras para isso. Ocorre um ruído operacional que faz parte do funcionamento normal da fun- ção de limpeza ComfortClean. Esvaziar o compartimento do pó (Fig. 29–33) Esvazie o compartimento do pó, o mais tardar, quando o pó tiver atingido a marca MÁX. no compartimento do pó. Rode a tampa do compartimento do pó no sentido da seta até ao primeiro batente. Para o efeito, use as superfí- cies da pega cinzenta (Fig. 29). Retire o compartimento do pó por ci- ma (Fig. 30). Se não houver sujidade no comparti- mento do pó que seja proibida no lixo doméstico, pode eliminar o conteúdo juntamente com o lixo doméstico. Mantenha o compartimento do pó próximo de um caixote do lixo e so- bre o mesmo, de modo a levantar o menos pó possível.pt

Rode a tampa do compartimento do pó no sentido da seta até ao batente seguinte. Para o efeito, use as super- fícies da pega cinzenta (Fig. 31). A tampa do compartimento do pó abre e o pó sai (Fig. 32). Se bolas de pó, cabelos ou partículas grossas não caírem, remova o pré-fil- tro por cima (consulte a próxima sec- ção «Limpeza do pré-filtro e filtro de pó fino»). Rode a tampa do compartimento do pó para trás para a posição de saída. Feche a tampa do compartimento do pó até ouvir o encaixe. Passe a pega do compartimento do pó ao longo da guia a partir de cima sobre o bocal da PowerUnit, até o compartimento do pó encaixar de forma audível (Fig. 33). Limpeza do pré-filtro e o filtro de pó fino (Fig. 34–37) Limpe completamente os dois filtros, pelo menos, a cada 3 meses. É fundamental que siga a sequência descrita para os processos de limpe- za. Retire o compartimento do pó. Esvazie o compartimento do pó num caixote de lixo. Rode a tampa do compartimento do pó ainda mais sobre o batente até que as pontas das setas apontem uma para a outraa (Fig. 34). Remova o pré-filtro por cimab (Fig. 34). Rode o filtro de pó fino 10 vezes em 180° no sentido contrário aos dos ponteiros do relógio. Use as ranhuras para isso (Fig. 28). Ocorre um ruído operacional que faz parte do funcionamento normal da fun- ção de limpeza ComfortClean. Rode o filtro de pó fino no sentido dos ponteiros do relógio. Use as ra- nhuras para isso (Fig. 35). Remova o filtro de pó fino (Fig. 35). Danos causados por limpeza in- correta. O filtro de pó fino pode ser danifica- do e perder o seu efeito. Não limpe o filtro de pó fino por den- tro ou com água. Não utilize objetos afiados ou pontiagudos para a lim- peza. Não escove o filtro de pó fino. Mantenha o filtro de pó fino sobre um caixote do lixo. Com cuidado bata com o filtro de pó fino com o rebordo inferior revestido a borracha. Rode ligeiramente o filtro de pó fino, de forma que a sujidade se possa soltar de todos os espaços intermé- dios. Danos causados por limpeza in- correta. O pré-filtro pode ser danificado e perder o seu efeito. Não limpe o pré-filtro com água. Não utilize objetos afiados ou pontiagu- dos para a limpeza.pt

Limpe o pré-filtro com a escova para móveis fornecida ou com um pano de limpeza seco. Coloque o filtro de pó fino limpo de volta no pré-filtro limpo, pressionan- do a tampa redonda na parte supe- rior do filtro de pó fino até ao batente. Substitua o filtro de pó fino (HXFSF-2) ao fim de aprox. 3 anos para que con- tinue a obter os melhores resultados de limpeza. Coloque o pré-filtro no compartimen- to do pó (Fig. 36). Para isso, encaixe os auxiliares de encaixe (setas) um no outro e rode o pré-filtro novamente na posição origi- nal (Fig. 37). Feche a tampa do compartimento do pó até ouvir o encaixe. Volte a colocar o compartimento do pó sobre o bocal da PowerUnit. Limpar o compartimento do pó Se necessário, limpe o compartimento do pó. Retire o compartimento do pó. Esvazie o compartimento do pó num caixote do lixo e retire o pré-filtro por cima (Fig. 34). Limpe o compartimento do pó com água e detergente suave. Seque o compartimento do pó cuida- dosamente. Volte a colocar o pré-filtro no com- partimento do pó e rode o pré-filtro novamente para a posição original (Fig. 36 + 37). Volte a colocar o compartimento do pó sobre o bocal da PowerUnit. Limpar a escova elétrica (Fig. 38) Remova a escova elétrica do aspira- dor (Fig. 10). Coloque a escova elétrica com a par- te inferior virada para cima sobre uma superfície plana e limpa. Com uma tesoura, corte os fios e os cabelos que se enrolaram à volta do rolo da escova. Para inserção da te- soura está incorporado no rolo da es- cova uma ranhura de guia. Os fios e cabelos cortados serão de- pois aspirados pelo aspirador. Pode remover os impulsores e limpá- los se estiverem muito sujos ou blo- queados. Use uma chave de fendas para a remoção. Retirar o rolo da escova da escova elétrica (Fig. 39) Pode retirar o rolo da escova elétrica para remover sujidades persistentes e também para limpar o interior da esco- va elétrica. Desbloqueie a tampa na lateral da es- cova elétrica, de forma que o símbo- lo seja visívela. Vire a tampa para cima até ao baten- teb. Retire o rolo da escovac. Retire a pega do rolo da escova se notar aqui sujidades intensasd.pt

Limpe o rolo da escova e a pega do rolo da escova e retire toda a sujida- de que se tenha depositado no inte- rior da escova elétrica. Volte a montar a escova elétrica pela ordem inversa. Substituir a bateria Tenha uma bateria de iões de lítio AP01/AP02/AP03 (HXLA) original da Miele preparada. Tenha em atenção as indicações para manuseamento da bateria e para a eli- minação da bateria nos capítulos «In- dicações de segurança e avisos» e «O seu contributo para a proteção do am- biente» e «Instalação e ligação» (sec- ção «Indicações gerais relativas à ba- teria»).pt

Mensagens de erro Perigo de ferimentos devido ao rolo da escova em rotação. Pode ferir-se no rolo da escova em rotação. Desligue o aspirador antes de cada eliminação de erros. Para isso, utilize o in- terruptor de ligar/desligar na pega Comfort. As mensagens de erro são exibidas através da intermitência rápida da indicação do estado de carga da bateria na PowerUnit. Problema Causa e solução Intermitência rápida da indicação superior Erro «Pega Comfort não detetada» Retire a pega Comfort e volte a encaixá-la (consul- te o capítulo «Instalação e ligação», secção «En- caixar a pega Comfort»). Retire a bateria, aguarde 10segundos e volte a colocar a bateria. Intermitência rápida da indicação inferior e su- perior Erro interno do sistema Retire a bateria, aguarde 10segundos, volte a co- locar a bateria e carregue-a. Intermitência rápida da indicação inferior e in- termédia Erro «Sobreaquecimento da bateria» ou erro «Bateria não detetada» Aguarde aprox. 30 minutos antes de voltar a ligar o aspirador. Coloque uma bateria de iões de lítio AP01/AP02/ AP03 (HXLA) original da Miele.pt

Que fazer quando ... A maior parte das anomalias e dos erros que podem derivar da utilização diária podem ser solucionados por si. Em muitos casos, pode economizar tempo e cus- tos, pois não necessita de recorrer ao serviço de assistência técnica. As tabelas apresentadas a seguir podem ajudá‑lo a detetar as causas de uma anomalia ou de um erro, apresentando as respetivas soluções. Perigo de ferimentos devido ao rolo da escova em rotação. Pode ferir-se no rolo da escova em rotação. Desligue o aspirador antes de cada resolução de problemas. Para isso, utilize o interruptor de ligar/desligar na pega Comfort. Problema Causa e solução O aspirador não arranca ao ligar. Não está colocada qualquer bateria ou a bateria não está colocada corretamente. Coloque a bateria ou verifique o assentamento da mesma (consulte o capítulo «Instalação e ligação», secção «Colocar a bateria»). A bateria não está carregada o suficiente. Carregue a bateria exatamente como descrito nes- tas instruções de utilização (consulte o capítulo «Instalação e ligação», secções «Indicações gerais relativas à bateria» e «Carregar a bateria»). Não se encontra colocada qualquer bateria Miele ori- ginal. Coloque uma bateria de iões de lítio AP01/AP02/ AP03 (HXLA) original da Miele. O primeiro processo de carregamento da bateria foi realizado fora da PowerUnit. É indispensável realizar o primeiro carregamento no PowerUnit para ativar a bateria (consulte o ca- pítulo «Instalação e ligação», secções «Indicações gerais relativas à bateria» e «Carregar a bateria»). A ficha de carregamento ainda está introduzida. Puxe a ficha de carregamento da tomada de carga na parte inferior da bateria.pt

Problema Causa e solução O ruído de funciona- mento altera-se ao as- pirar. O consumo de energia da escova elétrica é ajustado ideal e automaticamente em função do pavimento. O ruído faz parte do funcionamento normal do as- pirador. A escova elétrica desli- ga automaticamente. A escova elétrica está sobrecarregada, p.ex., sobre um tapete de elevado alto. Desligue o aspirador e volte a ligar com potência de aspiração reduzida. Para isso, utilize o interrup- tor de ligar/desligar na pega Comfort. O rolo da escova não roda. O rolo da escova está sujo. Limpe o rolo da escova (consulte o capítulo «Ma- nutenção», secções «Limpar a escova elétrica» e «Retirar o rolo da escova da escova elétrica»). O rendimento de limpe- za diminui. O filtro de pó fino/pré-filtro está sujo. Inicie uma limpeza intermediária do filtro de pó fi- no (consulte o capítulo «Manutenção», secção «Ativação da função de limpeza ComfortClean»). Limpe ambos os filtros cuidadosamente (consulte o capítulo «Manutenção», secção «Limpeza do pré-filtro e do filtro de pó fino»). O filtro de pó fino está desgastado. Coloque um novo filtro de pó fino (HXFSF-2). O rendimento de limpe- za é fraco. O compartimento do pó está cheio. Esvazie e limpe o compartimento do pó (consulte o capítulo «Manutenção»). A escova elétrica está suja/obstruída. Limpe a escova elétrica (consulte o capítulo «Ma- nutenção», secções «Limpar a escova elétrica» e «Retirar o rolo da escova da escova elétrica»). O aspirador vira. O modelo PowerUnit acima foi selecionado. Monte o aspirador no modelo PowerUnit abaixo (consulte o capítulo «Instalação e ligação», secção «Montagem do aspirador»).pt

Serviço de assistência técnica Contacto no caso de avarias Contacte o seu distribuidor Miele ou serviço de assistência técnica Miele quando não conseguir solucionar a avaria. Os dados de contacto do serviço de assistência técnica da Miele encon- tram-se no final do presente docu- mento. Garantia O presente produto está sujeito à ga- rantia legalmente prevista pelo Decreto- lei nº 84/2021, de 18 de outubro, que regula os direitos do consumidor na compra e venda de bens, conteúdos e serviços digitais, ou por qualquer outra disposição legal que modifique ou substitua aquele diploma. Manutenção Perigo de ferimentos devido ao rolo da escova em rotação. Pode ferir-se no rolo da escova em rotação. Desligue o aspirador antes de cada limpeza. Para isso, utilize o interrup- tor de ligar/desligar na pega Com- fort. Aspirador e acessórios Perigo de choque elétrico devido a tensão de rede. A humidade no carregador apresenta o perigo de um choque elétrico. Nunca mergulhe o carregador em água. Observe as indicações especiais de limpeza para o compartimento do pó no capítulo «Manutenção». Limpe o aspirador, assim como todos os acessórios de plástico, com um pro- duto de limpeza para plásticos conven- cional. Danos devido a detergentes ina- dequados. Todas as superfícies são sensíveis a riscos. Todas as superfícies podem desbotar ou sofrer alterações se en- trarem em contacto com detergentes inadequados. Não utilize produtos abrasivos, pro- dutos para limpeza de vidros ou mul- tiusos, nem produtos de tratamento que contenham óleo.pt

Acessórios que podem ser ad- quiridos Em primeiro lugar, deve seguir sempre as indicações de limpeza e manuten- ção indicadas pelo respetivo fabrican- te do pavimento ou revestimento. Recomendamos que utilize acessórios com o logótipo «ORIGINAL Miele» na embalagem. Só assim será garantida a potência de aspiração ideal do aspi- rador e serão alcançados os melhores resultados de limpeza possíveis. Tenha em atenção que as avarias e os danos no aspirador causados por acessórios que não estejam identifica- dos na embalagem com o logótipo «ORIGINAL Miele» não estão cobertos pela garantia do aspirador. Fontes de alimentação para acessó- rios Os acessórios originais Miele podem ser obtidos através da loja online Miele, no serviço de assistência técnica Miele ou através do seu distribuidor Miele. Os acessórios originais Miele podem ser identificados pelo logótipo «ORIGI- NALMiele» na embalagem. Com o 3D4U, a Miele também oferece acessórios para download gratuito pa- ra a impressora 3D (www.miele.de, serviços, peças de substituição & acessórios). Alguns modelos estão equipados de série com um ou mais acessórios indi- cados a seguir. Escova elétrica manual ElectroCom- pact (HXSEB) Para a limpeza intensiva de bancos de automóveis e degraus revestidos a al- catifa. Rolo macio HardfloorCare (HXHC) Para limpeza de pavimentos duros sen- síveis. Insira o rolo macio HardfloorCare na escova elétrica em vez do rolo da esco- va usado (consulte o capítulo «Manu- tenção», secção «Retirar o rolo da es- cova da escova elétrica»). No uso do rolo macio HardfloorCare, o consumo de energia da escova elé- trica é automaticamente ajustado de maneira ideal, o que pode levar a um ruído operacional diferente. Escova para radiadores (SHB 30) Para aspirar radiadores, prateleiras es- treitas ou juntas.pt
