MANUAL DE UTILIZADOR SC 30WL22 HILTI

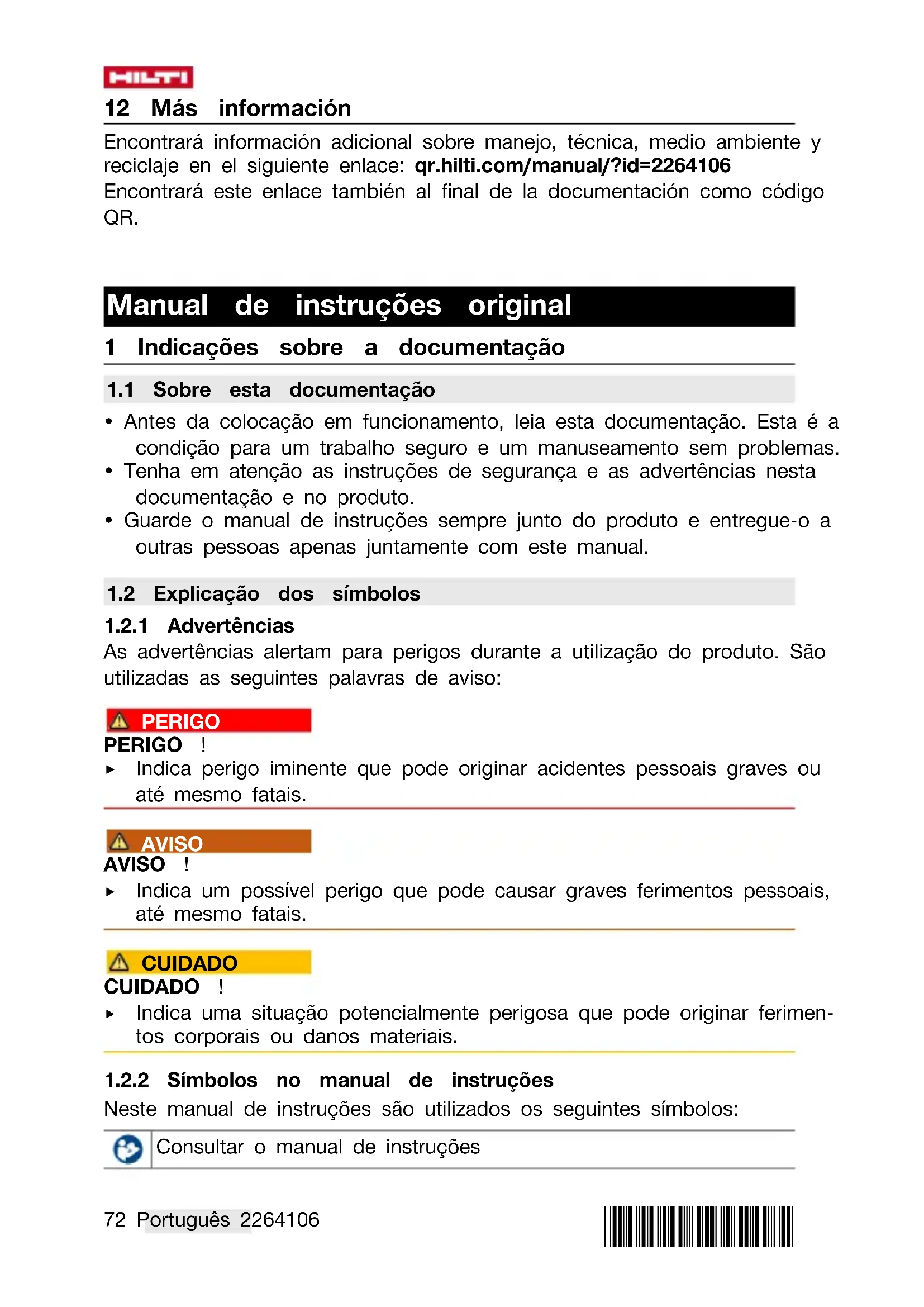

1.1 Sobre esta documentação

• Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.

• Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.

1.2 Explicação dos símbolos

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso: PERIGO PERIGO ! ▶ Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO AVISO ! ▶ Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimen- tos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções*2264106* 2264106 Português 73 Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do pre- sente manual de instruções. A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do pro- duto. Este símbolo pretende despertar a sua atenção durante o manusea- mento do produto.

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

No produto, podem usar-se os seguintes símbolos: Velocidade nominal de rotação sem carga Corrente contínua Seta indicadora do sentido de rotação Rotações por minuto Diâmetro Lâmina de serra Rotações por minuto O produto suporta a transmissão de dados sem fios, que é compatí- vel com plataformas iOS e Android. Bateria de iões de lítio Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada.74 Português 2264106 *2264106* Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor.

1.3.2 Sinais de obrigação

No produto são utilizados os seguintes sinais de obrigação: Use óculos de protecção

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos. A designação e o número de série são indicados na placa de características. ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Serra circular SC 30WL22 Geração 01 N.° de série 2 Segurança

2.1 Normas de segurança gerais para ferramentas eléctricas

AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência. O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo). Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.*2264106* 2264106 Português 75 ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos. ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões. ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes.76 Português 2264106 *2264106* ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo. Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada. ▶ Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas. ▶ Faça uma manutenção regular de ferramentas eléctricas e aces- sórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que pos- sam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manu- tenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Aces- sórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar.*2264106* 2264106 Português 77 ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomenda- dos pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias. ▶ Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio. ▶ Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio. ▶ Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele. ▶ Não utilize uma bateria danificada ou modificada. Baterias danifica- das ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos. ▶ Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão. ▶ Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi- cado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha. ▶ Nunca faça a manutenção de baterias danificadas. Qualquer manu- tenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.78 Português 2264106 *2264106*

2.2 Normas de segurança para todas as serras

PERIGO: Não introduza as mãos na zona de corte nem toque na própria lâmina de serra. Segure o punho adicional ou a carcaça do motor com a outra mão. Se ambas as mãos segurarem a serra, estas não poderão ser feridas pela lâmina. ▶ Não introduza a mão por baixo da peça a cortar. O resguardo de disco não poderá protegê-lo da lâmina de serra neste sítio. ▶ Adapte a profundidade de corte à espessura da peça a cortar. Menos de uma altura total de um dente do dentado da lâmina deveria desaparecer abaixo da peça a cortar. ▶ Nunca segure a peça a cortar com as mãos ou sobre as pernas. Fixe-a a um suporte estável. É importante fixar a peça a cortar firmemente, a fim de minimizar as possibilidades de haver contacto com o corpo, de a lâmina de serra emperrar ou de se perder o controlo. ▶ Pegue na ferramenta eléctrica apenas pelas áreas isoladas dos punhos quando executar trabalhos onde a lâmina pode encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também coloca as partes metálicas da ferramenta eléctrica sob tensão e conduz a um choque eléctrico. ▶ Utilize sempre um encosto ou uma guia recta quando efectuar cortes longitudinais. Isto melhora a qualidade do corte e reduz a possibilidade de a lâmina de serra bloquear. ▶ Utilize sempre lâminas de serra de tamanho correcto e com um orifício de montagem adequado (por ex., em forma de estrela ou circular). Lâminas de serra que não combinam com as peças de montagem, apresentam excentricidade e conduzem à perda de controlo. ▶ Nunca utilize anilhas adicionais ou parafusos para a lâmina de serra que estejam danificados ou não sejam adequados. As anilhas adicionais e os parafusos para a lâmina de serra foram especificamente fabricados para esta serra, a fim de se obter um rendimento e uma segurança de funcionamento óptimos. Coice - causas e respectivas normas de segurança

• um coice é a reacção repentina de uma lâmina de serra que prende, bloqueia ou está mal alinhada. Isto faz com que uma serra descontrolada ressalte e saia da peça a cortar e se mova na direcção do operador;

• a lâmina de serra bloqueia quando esta engata ou fica presa na ranhura de corte que se vai fechando. A força do motor impulsiona então a serra na direcção do operador;

• quando se desalinha ou se orienta incorrectamente a lâmina de serra na ranhura de corte, os dentes do rebordo posterior da mesma podem engatar-se na superfície da peça a cortar, o que provoca um movimento*2264106* 2264106 Português 79 de saída da lâmina de serra da ranhura de corte e a ferramenta ressalta na direcção do operador. Um coice é a consequência de uma utilização incorrecta ou deficiente da serra. Este pode ser evitado através de precauções adequadas, como descrito a seguir. ▶ Segure a serra com ambas as mãos, colocando os braços numa posição em que poderá absorver as forças do coice. Coloque-se sempre ao lado da lâmina de serra, tentando que a lâmina de serra e o próprio corpo nunca se encontrem na mesma linha. No caso de um coice, a serra circular pode saltar para trás. Porém, o operador da serra pode dominar as forças do coice através de precauções adequadas. ▶ Caso interrompa o trabalho ou a lâmina de serra encrave, desligue a serra e segure-a com calma dentro do material, até a lâmina de serra ficar imobilizada. Nunca tente retirar a lâmina de serra da peça a cortar, ou de retroceder com a serra, enquanto a mesma está em movimento; caso contrário, pode ocorrer um coice. Determine e corrija a causa de a lâmina de serra encravar. ▶ Se pretender fazer arrancar uma serra dentro do material, centre a lâmina na ranhura de corte e verifique se os dentes não estão encravados na peça a cortar. Se a lâmina de serra estiver bloqueada, esta pode escapar do material, ou produzir um contragolpe ao voltar a ligar-se a serra. ▶ Escore placas grandes, a fim de diminuir o perigo de um coice devido a um disco de corte bloqueado. Placas grandes podem flectir sob o seu próprio peso. Placas têm de ser escoradas de ambos os lados, tanto na proximidade da ranhura de corte como também na borda. ▶ Não utilize lâminas de serra embotadas ou danificadas. Lâminas de serra com dentes embotados ou mal alinhados produzem uma fricção maior, aumentando o perigo de bloqueios e coices. ▶ Ajuste as regulações da profundidade e do ângulo de corte antes de começar com o corte. Se as regulações se modificam durante o corte, a lâmina de serra pode bloquear-se, produzindo um coice. ▶ Tenha particular atenção ao cortar em paredes existentes ou nou- tras áreas não inspeccionáveis. Durante a imersão, a lâmina de serra pode ficar bloqueada em objectos encobertos, causando um coice. Função do resguardo inferior ▶ Antes de cada utilização, verifique se o resguardo de disco inferior fecha correctamente. Não utilize a serra, se o resguardo de disco inferior não se mover com facilidade e não se fechar imediatamente. Nunca trave ou prenda o resguardo de disco inferior em posição aberta. Se a serra cair involuntariamente ao solo, o resguardo de disco inferior pode dobrar-se. Abra o resguardo de disco através da alavanca de tracção e assegure-se de que se move com liberdade, sem tocar80 Português 2264106 *2264106* nem na lâmina de serra nem noutras partes em todos os ângulos e profundidades de corte. ▶ Comprove a função da mola para o resguardo de disco inferior. Mande efectuar uma manutenção antes de utilizar a serra se o resguardo de disco inferior ou a respectiva mola não funcionarem correctamente. Partes danificadas, depósitos pegajosos ou acumula- ções de aparas fazem com que o resguardo de disco inferior apresente um funcionamento retardado. ▶ Abra o resguardo de disco inferior à mão unicamente em caso de cortes especiais, como "cortes de imersão ou em ângulo". Abra o resguardo de disco inferior através da alavanca de tracção, soltando-a logo que a lâmina de serra mergulhar na peça a cortar. Em todos os outros trabalhos de corte, o resguardo de disco inferior deve trabalhar automaticamente. ▶ Não pouse a serra sobre a bancada de trabalho ou o solo, sem que o resguardo de disco inferior cubra a lâmina de serra. Uma lâmina de serra sem protecção e em marcha inercial move a serra no sentido contrário ao de corte e corta o que encontrar no caminho. Tenha em conta o tempo de marcha inercial da serra. Função do resguardo ▶ Antes de cada utilização, verifique se o resguardo de disco fecha correctamente. Não utilize a serra, se o resguardo de disco não se mover com facilidade e não se fechar imediatamente. Nunca trave ou prenda o resguardo de disco; dessa forma o disco de corte ficaria desprotegido. Se a serra cair involuntariamente ao solo, o resguardo de disco pode dobrar-se. Assegure-se de que o resguardo de disco se move com liberdade, sem tocar nem na lâmina de serra nem noutras partes em todos os ângulos e profundidades de corte. ▶ Comprove o estado e a função da mola para o resguardo de disco. Mande efectuar uma manutenção antes de utilizar a serra se o resguardo de disco ou a respectiva mola não funcionarem correc- tamente. Partes danificadas, depósitos pegajosos ou acumulações de aparas fazem com que o resguardo de disco inferior apresente um funcionamento retardado. ▶ Ao efectuar "cortes de imersão" que não sejam em ângulo recto, fixe a placa base da serra para não deslizar lateralmente. Um deslizamento lateral pode originar o bloqueio da lâmina de serra e levar, desse modo, ao coice. ▶ Não pouse a serra sobre a bancada de trabalho ou o solo, sem que o resguardo de disco cubra a lâmina de serra. Uma lâmina de serra sem protecção e em marcha inercial move a serra no sentido contrário ao de corte e corta o que encontrar no caminho. Tenha em conta o tempo de marcha inercial da serra.*2264106* 2264106 Português 81 Função da cunha de fenda ▶ Utilize a lâmina de serra adequada à cunha de fenda. Para que a cunha de fenda possa produzir efeito, a lâmina principal da lâmina de serra deve ser mais delgada do que a cunha de fenda e a largura dos dentes superior à espessura da cunha de fenda. ▶ Ajuste a cunha abridora como descrito neste manual de instruções. O motivo para que a cunha abridora não impeça com eficácia um contragolpe pode ser espessura, posição e alinhamento errados. ▶ Utilize a cunha abridora em todos os trabalhos, excepto no caso de cortes de imersão. Volte a colocar a cunha abridora após o corte de imersão. A cunha abridora estorva no caso de cortes de imersão e pode conduzir a um contragolpe. ▶ Para que a cunha de fenda possa produzir efeito, é necessário que se encontre dentro da ranhura de corte. No caso de cortes pequenos, a cunha de fenda é ineficaz em evitar um coice. ▶ Não utilize a serra com uma cunha abridora deformada. A mais pequena perturbação pode retardar o fecho do resguardo de disco.

2.3 Normas de segurança adicionais

Segurança física ▶ Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios.

Segure a ferramenta sempre com as duas mãos nos punhos previstos para o efeito. Mantenha os punhos secos, limpos e isentos de óleos e massas. ▶ Use protecção auricular. Ruído em excesso pode levar à perda de audição. ▶ Se a ferramenta for utilizada sem o sistema de remoção de pó, é indispensável colocar uma máscara de protecção respiratória. ▶ Utilize a ferramenta somente com os respectivos dispositivos de segu- rança. ▶ Faça pausas durante o trabalho. Aproveite para relaxar os músculos e melhorar a circulação sanguínea nos dedos. ▶ A ferramenta não está concebida para pessoas debilitadas sem forma- ção. ▶ Mantenha a ferramenta afastada das crianças. ▶ Ligue o produto apenas no local de trabalho.

Retire a bateria quando guardar ou transportar a ferramenta. ▶ Não trabalhe com o produto invertido. ▶ Não trave o produto exercendo pressão lateral contra a lâmina de serra. ▶ A linha de corte deve estar livre de obstáculos. Não utilize a serra para serrar parafusos, pregos, etc. ▶ Não toque na flange nem no parafuso de aperto com a ferramenta a trabalhar.82 Português 2264106 *2264106* ▶ Nunca pressione o botão de pressão para bloqueio do veio quando a lâmina de serra está a girar. ▶ Não aponte a ferramenta para pessoas. ▶ Adapte a força de avanço à lâmina de serra e ao material trabalhado, de modo que a lâmina de serra não seja bloqueada, provocando eventualmente um coice. ▶ Evite o sobreaquecimento das pontas dos dentes da serra. ▶ Ao serrar materiais plásticos deve evitar-se a fusão do plástico. ▶ Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontrem nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema colector de pó ou o uso de uma protecção respiratória adequada. As medidas gerais para redução da exposição incluem: ▶ Trabalhar num local bem ventilado, ▶ Evitar o contacto prolongado com pó, ▶ Afastar o pó do rosto e do corpo, ▶ Usar roupa de protecção e lavar áreas expostas com água e sabão. ▶ Antes de iniciar os trabalhos, apure a classe de perigo do pó gerado. Utilize um aspirador industrial com protecção aprovada e que esteja de acordo com as regulamentações locais sobre emissão de poeiras nocivas para o ambiente. ▶ Respeite os requisitos nacionais de segurança no trabalho. ▶ Utilize grampos ou uma outra forma prática, para proteger a peça a trabalhar e a manter numa posição estável. Segurar a peça a trabalhar com a mão ou com o corpo é instável e pode levar à perda do controlo. Não permita que terceiros mantenham a peça em posição. ▶ Não olhe directamente para a luz de trabalho (LED) do produto nem aponte a luz para o rosto de outras pessoas. Existe risco de encandea- mento. ▶ Ligue sempre o bloqueio de transporte antes de guardar ou transportar a serra. Isto evita o arranque involuntário do produto. ▶ Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se os acessórios montados estão realmente fixos. Segurança eléctrica ▶ Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos eléctricos encobertos, bem como tubos de gás e água, por ex., com um detector de metais. Partes metálicas externas da ferramenta*2264106* 2264106 Português 83 podem transformar-se em condutores de corrente se, por ex., uma linha eléctrica for danificada inadvertidamente. Isto representa um sério perigo de choque eléctrico. Utilização e manuseamento da ferramenta eléctrica ▶ Para evitar uma danificação do produto, suspenda o produto no gancho de andaime apenas num local seguro. A altura de armazenamento máxima é de 50 cm/20 polegadas. Certifique-se de que o produto fica bem seguro no gancho de andaime. ▶ Conduza a serra circular manual contra a peça a cortar apenas quando ligada. ▶ A linha de corte deve estar livre de obstáculos, tanto em cima como em baixo. Não serre parafusos, pregos ou semelhantes. ▶ Para o material base a cortar, utilize sempre a respectiva lâmina de serra. ▶ Utilize apenas lâminas de serra recomendadas pela Hilti, que corres- pondam à norma EN 847-1.

2.4 Utilização e manutenção de baterias

▶ Tenha em atenção as seguintes normas de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões. ▶ Utilize baterias somente se estiverem em perfeitas condições técnicas. ▶ Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos! ▶ As baterias não devem, em caso algum, ser modificadas ou manipuladas! ▶ As baterias não devem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas. ▶ Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos. ▶ Nunca utilize baterias recicladas ou reparadas. ▶ Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão. ▶ Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões. ▶ Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos. ▶ Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.84 Português 2264106 *2264106* ▶ Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções. ▶ Nunca utilize nem guarde a bateria em ambientes potencialmente explo- sivos. ▶ Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais infla- máveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti". Observe as regras específicas aplicáveis ao transporte, à armaze- nagem e à utilização de baterias de iões de lítio. → Página 94 Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções. 3 Descrição

3.1 Vista geral do produto 1

Bloqueio de transporte

Botão de destravamento do compartimento da bateria

Chave para sextavado interior

Alavanca de aperto para re- gulação da profundidade de corte

Marcação de corte 0°

Marcação de corte 45°

Iluminação da zona de traba- lho

Seta indicadora do sentido de rotação

Botão de bloqueio do veio

Alavanca de aperto para regu- lação do ângulo de corte

Botão de destravamento da bateria

Indicação de estado da bate- ria*2264106* 2264106 Português 85

3.2 Utilização conforme a finalidade projectada

O produto descrito é uma serra circular a bateria. Destina-se a trabalhos de corte em madeira e derivados de madeira, plásticos, gesso cartonado, placas de fibrogesso e materiais compostos. A serra circular manual está equipada com um bocal para um removedor de pó opcional, dimensionado para tubos de aspirador usuais. Para ligar o tubo flexível do removedor de pó com a serra, poderá ser necessário um adaptador adequado. ▶ Utilize apenas lâminas de serra aprovadas para o produto, que corres- pondam às indicações nas características técnicas (p. ex., diâmetro, velocidade de rotação, espessura, material, etc...). Não são permitidos discos de corte/rebarbar e lâminas de serra em aço para corte rápido de alta liga (HSS). ▶ Serre apenas peças planas, que ofereçam uma superfície de apoio suficientemente grande para a placa base. ▶ Metais, materiais que contêm metal, materiais minerais, tijolos e materi- ais que contêm quartzo não podem ser serrados com este produto.

• Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. A Hilti recomenda que se utilizem as baterias indicadas na tabela no fim deste manual de instruções.

• Para estas baterias utilize apenas carregadores Hilti das séries indicadas no fim deste manual de instruções.

3.3 Bloqueio de transporte

O produto está equipado com um bloqueio de transporte, de modo a evitar arranques inadvertidos. Desligue o bloqueio de transporte antes da utilização e volte a ligar após a utilização.

• Para travar o bloqueio de transporte, empurre o bloqueio de transporte para trás até engatar .

• Para destravar o bloqueio de transporte, empurre o bloqueio de trans- porte para a frente até engatar .

3.4 Incluído no fornecimento

Serra circular, lâmina de serra, chave para sextavado interior, gancho de andaime, Manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

Adaptador de aspiração.86 Português 2264106 *2264106*

3.6 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.6.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO Risco de ferimentos devido à queda da bateria! ▶ Com a bateria encaixada, depois de pressionar o botão de destrava- mento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado. Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado. Estado Significado Quatro (4) LEDs estão sempre ace- sos a verde Estado de carga: 100% a 71% Três (3) LEDs estão sempre acesos a verde Estado de carga: 70% a 51% Dois (2) LEDs estão sempre acesos a verde Estado de carga: 50% a 26% Um (1) LED está sempre aceso a verde Estado de carga: 25% a 10% Um (1) LED pisca lentamente a verde Estado de carga: < 10% Um (1) LED pisca rapidamente a verde A bateria de iões de lítio está com- pletamente descarregada. Carregue a bateria. Se o LED ainda estiver a piscar rapidamente depois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti.*2264106* 2264106 Português 87 Estado Significado Um (1) LED pisca rapidamente a amarelo A bateria de iões de lítio ou o pro- duto associado estão sobrecarre- gados, demasiado quentes, dema- siado frios ou existe alguma outra falha. O produto e a bateria devem ser utilizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utilizado. Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti. Um (1) LED acende-se a amarelo A bateria de iões de lítio e o pro- duto a ela ligado não são compa- tíveis. Contacte a Assistência Téc- nica Hilti. Um (1) LED pisca rapidamente a vermelho A bateria de iões de lítio está blo- queada e não pode continuar a ser utilizada. Contacte a Assistência Técnica Hilti.

3.6.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc. Estado Significado Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a verde. A bateria pode continuar a ser utili- zada. Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED pisca rapidamente a amarelo. Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.88 Português 2264106 *2264106* Estado Significado Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a vermelho. Se um produto conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%. Se um produto conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti. 4 Características técnicas Peso sem bateria 3,9 kg (8,6 lb) Tensão nominal 21,6 V Espessura de raiz da lâmina 0,7 mm … 1,5 mm (0,03 in … 0,06 in) Diâmetro da lâmina de serra 184 mm (7,2 in) Velocidade nominal de rotação sem carga 4 700 rpm Ângulo de corte em meia-esquadria 0° … 50° Profundidade de corte máxima 0° 60,3 mm (2,37 in) 45° 49,2 mm (1,94 in) 53° 42,8 mm (1,69 in) Orifício de montagem da lâmina de serra 30 mm Temperatura ambiente durante o fun- cionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de armazenagem −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉)

Tensão de serviço da bateria 21,6 V Peso da bateria Consultar o fim deste manual de instruções*2264106* 2264106 Português 89 Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de armazenagem −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura da bateria no início do carregamento −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Preparação do local de trabalho AVISO Risco de ferimentos devido a arranque involuntário! ▶ Antes de encaixar a bateria, certifique-se de que o produto correspon- dente está desligado. ▶ Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios. Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

5.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.

2. Certifique-se de que os contactos da bateria e do carregador estão

AVISO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente.

1. A bateria deve ser completamente carregada antes da primeira utilização.

2. Introduza a bateria no produto até engatar de forma audível.

1. Pressione o botão de destravamento da bateria.

2. Puxe a bateria para fora do produto.90 Português 2264106

Assegure-se de que a lâmina de serra a fixar corresponde aos requisitos técnicos e que está afiada. Uma lâmina de serra afiada é condição essencial para uma ranhura de corte perfeita.

1. Limpe as flanges de montagem e de aperto.

2. Encaixe a flange de montagem com a orientação correcta no veio de

4. Coloque a lâmina de serra nova.

Respeite o sentido de rotação indicado pelas setas na lâmina de serra e no produto. Ambas têm de coincidir.

5. Encaixe a flange de aperto exterior na orientação correcta.

6. Enrosque o parafuso de aperto.

7. Aplique a chave para sextavado interior no parafuso de aperto para a

8. Pressione e mantenha pressionado o bloqueio do veio.

9. Com a chave para sextavado interior, aperte o parafuso de aperto.

10. Verifique o posicionamento correcto da lâmina de serra.

11. Insira a chave para sextavado interior no orifício previsto para o efeito.

5.5 Desmontar a lâmina de serra 3

AVISO Risco de queimaduras e corte na lâmina de serra, parafuso e flange de aperto As consequências podem ser queimaduras e cortes. ▶ Use luvas de protecção para a troca do acessório.

1. Pressione e mantenha pressionado o bloqueio do veio.

2. Solte o parafuso de aperto com a chave para sextavado interior.

3. Retire o parafuso e a flange de aperto.

4. Abra o resguardo inferior e retire a lâmina de serra.

Em caso de necessidade, a flange de montagem pode ser retirada para ser limpa.

5.6 Ajustar a profundidade de corte 4

1. Solte a alavanca de aperto para a regulação da profundidade de corte.*2264106*

2264106 Português 91

2. Ajuste a profundidade de corte.

▶ A profundidade de corte é apresentada na escala da profundidade de corte. Para uma aresta de corte mais limpa, a profundidade de corte deve corresponder à espessura do material mais 2 mm.

3. Fixe a alavanca de aperto para a regulação da profundidade de corte.

5.7 Ajustar o ângulo de corte 5

1. Solte a alavanca de aperto da regulação do ângulo de corte.

2. Ajuste o ângulo de corte com base na escala do ângulo de corte.

3. Aperte bem a alavanca de aperto da regulação do ângulo de corte.

5.8 Colocar o gancho de andaime 6

▶ Monte o gancho de andaime tal como ilustrado no gráfico e aperte-o bem. 6 Utilização Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

Destrave o bloqueio de transporte. → Página 85

Trave o bloqueio de transporte. → Página 85

6.3 Serrar pelo traçado 7

1. Fixe a peça a cortar para que não deslize.

2. Coloque a peça a cortar de modo que a lâmina de serra se possa mover

livremente por baixo da peça a cortar.

3. Assegure-se de que o interruptor on/off no produto está desligado.

4. Coloque o produto com a aresta dianteira da placa base sobre a peça a

cortar de modo que a lâmina de serra ainda não toque na peça a cortar.

6. Conduza o produto com uma velocidade de trabalho adequada ao longo

do traçado da peça a cortar. Em caso de ângulos de corte de 0° e 45°, observe as respectivas marcações de corte na placa base.92 Português 2264106 *2264106*

6.4 Função de imersão 8

1. Ajuste a profundidade de corte. → Página 90

2. Coloque a aresta dianteira da placa base sobre a peça a serrar.

3. Abra o resguardo inferior com a alavanca de comando.

4. Baixe o produto até que a lâmina de serra fique quase a tocar na peça a

Certifique-se de que das a lâmina de serra não está encostada à peça a trabalhar.

7. Para realizar o corte de imersão, baixe o produto pela aresta dianteira

8. Desligue o produto.

9. Aguarde até que a lâmina da serra pare completamente.

10. Eleve o produto.

7 Conservação e manutenção AVISO Risco de lesão com a bateria encaixada ! ▶ Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção! Conservação do produto

• Remova sujidade persistente com cuidado.

• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

• Utilize um pano limpo e seco, para limpar os contactos do produto. Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.

• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.*2264106* 2264106 Português 93

• Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Manutenção

• Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.

• Não opere o produto se existirem danos e/ou perturbações de fun- cionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.

• Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente. Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

7.1 Limpeza dos dispositivos de protecção

1. Para limpeza do dispositivo de protecção, retire a lâmina de serra.

2. Limpe os dispositivos de protecção cuidadosamente com uma escova

3. Remova com uma ferramenta adequada depósitos e aparas no interior

dos dispositivos de protecção.

4. Monte a lâmina de serra.

7.2 Verificação do aparelho após manutenção

Verifique após os trabalho de conservação e manutenção se todos os dispositivos de protecção estão encaixados e se funcionam em perfeitas condições. ▶ Para efeitos de controlo do resguardo inferior, abra-o por completo através do accionamento da alavanca de comando. ▶ Depois de soltar a alavanca de comando, o resguardo inferior deve fechar rápida e totalmente.94 Português 2264106 *2264106* 8 Transporte e armazenamento de ferramentas a bateria e baterias Transporte CUIDADO Arranque inadvertido durante o transporte ! ▶ Transporte os seus produtos sempre sem as baterias colocadas! ▶ Retire a/as bateria(s). ▶ Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias. ▶ As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte. Armazenamento AVISO Dano acidental devido a baterias com defeito ou a perderem líquido ! ▶ Armazene os seus produtos sempre sem as baterias colocadas! ▶ Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas. ▶ Não guarde as baterias no carregador. Após o processo de carrega- mento, retire sempre a bateria do carregador. ▶ Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro. ▶ Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento. 9 Ajuda em caso de avarias Sempre que ocorra uma avaria, observe a indicação de estado da bateria. Consultar capítulo Indicações da bateria de iões de lítio. No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.*2264106* 2264106 Português 95 Avaria Causa possível Solução Os LEDs da bateria não indicam nada Bateria avariada ▶ Dirija-se ao Centro de Assistência Técnica Hilti. Não é possível pres- sionar o interruptor on/off (está bloque- ado). Nenhuma avaria (função de segurança). ▶ Pressione o bloqueio de transporte. A velocidade diminui repentinamente de forma considerável. Bateria descarregada. ▶ Carregue a bateria. Força de avanço exces- siva. ▶ Reduza a força de avanço e volte a ligar o produto. As aparas não são removidas e caem na placa base Canal das aparas obs- truído. ▶ Limpe o canal das aparas. A bateria descarrega-se mais depressa do que habitualmente. O estado da bateria não é o ideal. ▶ Substitua a bateria. O produto não ar- ranca por si próprio após bloqueio da lâ- mina de serra. A protecção contra so- brecarga reage. ▶ Volte a pressionar o dispositivo de blo- queio e o interruptor on/off. A bateria não en- caixa com clique audível. Sujidade nos encaixes da bateria. ▶ Limpe as patilhas de fixação e encaixar a bateria. Procurar um Centro de Assistência Técnica Hilti caso o problema persista. O produto ou a ba- teria aquece dema- siado. Avaria eléctrica. ▶ Desligue imediata- mente o produto. Retire a bateria e observe-a. Deixe a bateria arrefecer. Contacte um Centro de Assistência Téc- nica Hilti. Sobrecarga por ter ex- cedido os limites do produto. ▶ Seleccione um pro- duto correcto em função da utilização.96 Português 2264106 *2264106* Avaria Causa possível Solução O produto vibra muito Lâmina de serra mon- tada incorrectamente ▶ Monte a lâmina de serra correctamente.

• Página 90 10 Reciclagem AVISO Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos. ▶ Não envie quaisquer baterias danificadas! ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e bate- rias no lixo doméstico! 11 Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. 12 Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2264106 Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20220112 *2264106*
