SC 30WL22 - Scie HILTI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO SC 30WL22 HILTI

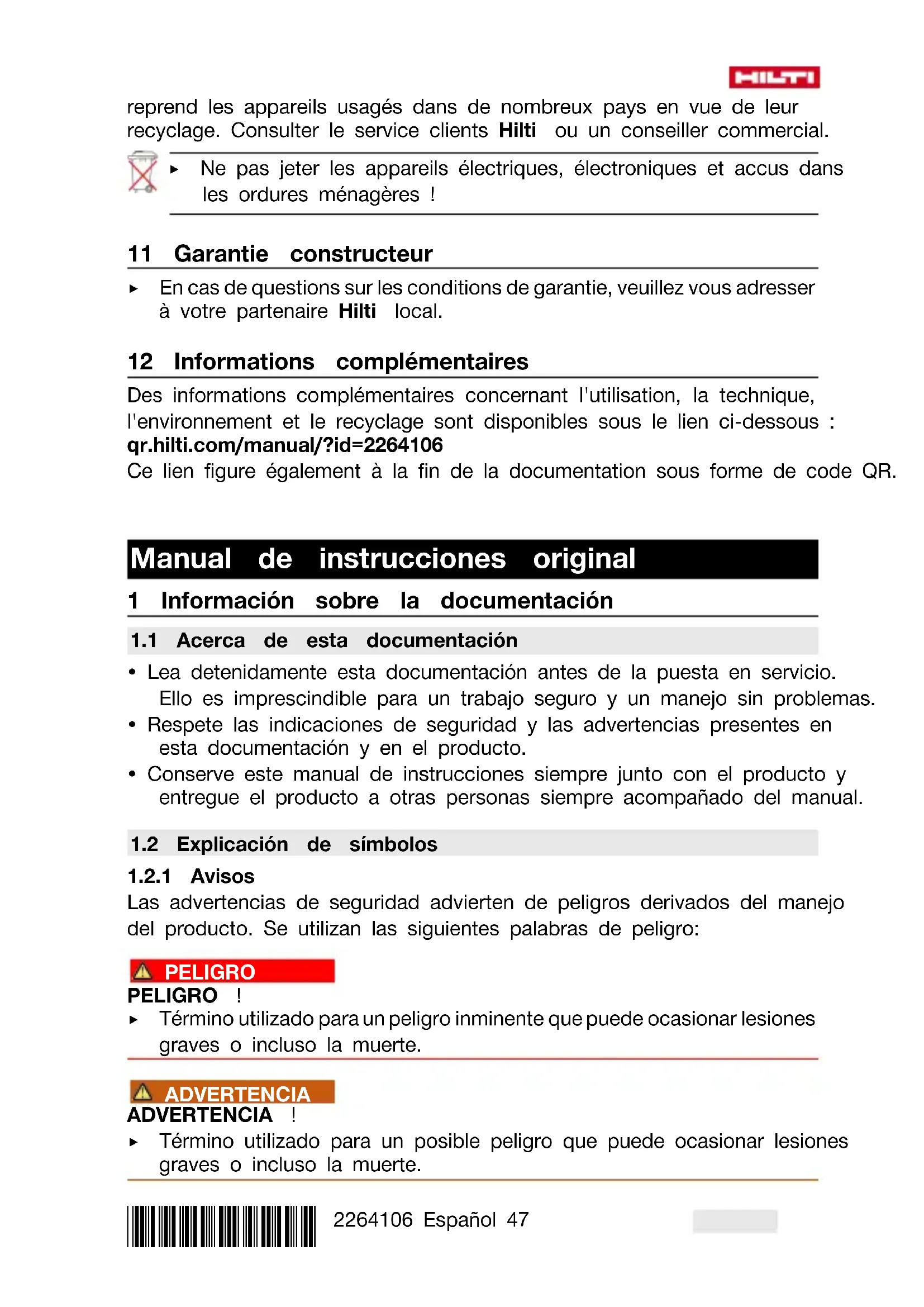

1.1 Acerca de esta documentación

• Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado del manual.

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro: PELIGRO PELIGRO ! ▶ Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ADVERTENCIA ADVERTENCIA ! ▶ Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte.48 Español 2264106 *2264106* PRECAUCIÓN PRECAUCIÓN ! ▶ Término utilizado para una posible situación peligrosa que puede oca- sionar lesiones o daños materiales.

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos: Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los des- perdicios domésticos Hilti Batería de Ion-Litio Hilti Cargador

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual de instrucciones. La numeración describe el orden de los pasos de trabajo en la ima- gen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los nú- meros de la leyenda están explicados en el apartado Vista general del producto. Preste especial atención a este símbolo cuando utilice el producto.

1.3 Símbolos dependientes del producto

1.3.1 Símbolos en el producto

En el producto se pueden utilizar los siguientes símbolos: Número de referencia de revoluciones en vacío Corriente continua Flecha de sentido de giro Revoluciones por minuto Diámetro Hoja de sierra Revoluciones por minuto*2264106* 2264106 Español 49 El producto permite la transferencia de datos inalámbrica, compati- ble con plataformas iOS y Android. Batería de Ion-Litio Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones. Si está en el producto, significa que el organismo de certificación lo ha certificado para el mercado estadounidense y canadiense según las normas vigentes.

1.3.2 Señales prescriptivas

En el producto se utilizan las siguientes señales prescriptivas: Utilizar gafas protectoras

1.4 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación. ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Sierra circular SC 30WL-22 Generación 01 N.º de serie 2 Seguridad

2.1 Indicaciones generales de seguridad para herramientas eléctri-

cas ADVERTENCIA Lea con atención todas las indicaciones de segu- ridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves.50 Español 2264106 *2264106* Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. El término «herramienta eléctrica» empleado en las indicaciones de seguri- dad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería. Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflama- bles. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. ▶ No utilice el cable de conexión para transportar o colgar la herra- mienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados pueden provocar descargas eléctricas. ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica.*2264106* 2264106 Español 51 Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. ▶ Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla, conectarla a la toma de corriente o insertar la batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración de polvo reduce los riesgos derivados del polvo. ▶ No se crea a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguridad relativas a las herramientas eléctricas, aun cuando esté familiarizado con la herramienta eléctrica y tenga larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado.52 Español 2264106 *2264106* ▶ No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. ▶ Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o dete- rioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuen- cia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶ Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. ▶ Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas. Uso y manejo de la herramienta de batería ▶ Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador. ▶ Utilice únicamente las baterías previstas para la herramienta eléc- trica. El uso de otro tipo de baterías puede provocar daños e incluso incendios. ▶ Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la batería puede causar quemaduras o incendios.*2264106* 2264106 Español 53 ▶ La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras. ▶ No utilice baterías dañadas o modificadas. Una batería dañada o modificada puede tener un comportamiento imprevisible y provocar incendios, explosiones o riesgo de lesiones. ▶ No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión. ▶ Siga todas las instrucciones relativas a la carga y no cargue nunca la batería o la herramienta de batería excediendo el rango de temperatura indicado en el manual de instrucciones. Una carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el riesgo de incendio. Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herra- mienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. ▶ No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.

2.2 Indicaciones de seguridad para cualquier sierra

PELIGRO: Mantenga las manos alejadas del área de corte y de la hoja de sierra. Sujete la empuñadura adicional o la carcasa del motor con la otra mano. Si sujeta la sierra con ambas manos, no correrá peligro de lesionarse con la hoja de sierra. ▶ No toque la parte inferior de la pieza de trabajo. La caperuza protectora no le protege del contacto con la hoja de sierra en la parte inferior de la pieza de trabajo. ▶ Adapte la profundidad de corte al grosor de la pieza de trabajo. La hoja de sierra no debe sobresalir más de un diente de la pieza de trabajo. ▶ No sujete nunca la pieza de trabajo con la mano o sobre sus piernas. Fije la pieza de trabajo sobre una superficie estable. Una buena sujeción de la pieza de trabajo es muy importante para reducir el riesgo de atasco de la hoja de sierra o de pérdida de control sobre la herramienta. ▶ Sujete la herramienta eléctrica únicamente por las empuñaduras aisladas cuando realice trabajos en los que la herramienta puede entrar en contacto con cables eléctricos ocultos. El contacto con54 Español 2264106 *2264106* cables eléctricos puede activar también las partes metálicas de la herramienta eléctrica y provocar descargas eléctricas. ▶ Utilice siempre un tope o una guía para ángulos rectos al realizar cortes longitudinales. De este modo se incrementa la exactitud del corte y se reduce el riesgo de atasco de la hoja de sierra. ▶ Utilice siempre hojas de sierra con las dimensiones correctas y el orificio adecuado (p. ej., en forma de estrella o redondo). Las hojas de sierra que no encajan perfectamente con los componentes de montaje de la sierra giran de forma excéntrica y pueden hacerle perder el control sobre la herramienta. ▶ No utilice nunca arandelas o tornillos de sujeción dañados o inapro- piados para la hoja de sierra. Las arandelas y los tornillos de sujeción de la hoja de sierra han sido especialmente diseñados para ofrecer el mayor número de prestaciones y la máxima seguridad de trabajo. Descripción de las causas del rebote e indicaciones de seguridad correspondientes

• El rebote es una fuerza de reacción brusca que sucede al engancharse, atascarse o guiar incorrectamente la hoja de sierra, lo cual provoca que la sierra se salga de forma incontrolada de la pieza de trabajo y resulte impulsada hacia el usuario.

• Si la hoja de sierra se engancha o se atasca al cerrarse la ranura de corte, la hoja de sierra se bloquea y el motor impulsa la sierra en dirección al usuario.

• Si la hoja de sierra se gira lateralmente o se desalinea, los dientes de la parte posterior de la hoja de sierra pueden engancharse en la cara superior de la pieza de trabajo haciendo que la hoja de sierra se salga de la ranura de corte y que la herramienta salga despedida hacia atrás en dirección al usuario. El rebote se debe a la utilización inadecuada o a procedimientos o condi- ciones de trabajo. Puede evitarse cumpliendo las medidas de seguridad pertinentes que se describen a continuación. ▶ Sujete la sierra firmemente con ambas manos manteniendo los brazos en una posición que le permita hacer frente a las fuerzas de rebote. Mantenga la hoja de sierra a un lado y no la coloque en línea con su cuerpo. Si la sierra circular retrocede bruscamente al rebotar, el usuario podrá controlar dicha fuerza de rebote siempre que haya tomado las precauciones adecuadas. ▶ Si la hoja de sierra se atasca o el trabajo se interrumpe, desconecte la sierra y espere hasta que la hoja de sierra se detenga. Nunca intente extraer la sierra de la pieza de trabajo ni tirar de ella hacia atrás mientras la hoja de sierra esté en funcionamiento, ya que de lo contrario puede rebotar. Detecte las causas que provocan que la hoja de sierra se atasque y corríjalas.*2264106* 2264106 Español 55 ▶ Para continuar el trabajo con la sierra insertada en la pieza de trabajo, centre la hoja de sierra en la ranura y compruebe que los dientes no estén enganchados en la pieza de trabajo. Si la hoja de sierra está atascada puede llegar a salirse de la pieza de trabajo o provocar un rebote al ponerla de nuevo en marcha. ▶ Apoye las placas grandes para evitar el riesgo de rebote a causa del atasco de la hoja de sierra. Las placas grandes pueden doblarse por su propio peso. Las placas deben estar sujetadas a ambos lados, tanto cerca de la ranura de la sierra como del borde. ▶ No utilice hojas de sierra desafiladas o dañadas. Las hojas de sierra con dientes desafilados o desalineados provocan una fricción excesiva, atasco o rebote de la hoja de sierra a causa de una ranura de corte demasiado estrecha. ▶ Antes de empezar a serrar, ajuste los dispositivos de profundidad y el ángulo de corte. Si durante el trabajo de serrado se modifica la configuración, la hoja de sierra puede atascarse y originar un rebote. ▶ Preste especial atención al serrar en paredes o en áreas ocultas. Durante el proceso de serrado, la hoja de sierra puede quedar bloqueada en objetos ocultos y provocar un rebote. Función de la caperuza protectora inferior ▶ Antes de cada aplicación, compruebe que la caperuza protectora inferior cierra correctamente. No use la sierra si la caperuza protectora inferior no gira con total libertad o se cierra de forma repentina. No bloquee ni conecte la caperuza protectora inferior en posición abierta. En caso de caída de la sierra, la caperuza protectora inferior podría deformarse. Abra la caperuza protectora inferior con la palanca y asegúrese de que se mueve con total libertad sin llegar a tocar la hoja de sierra ni otras partes en cualquier ángulo y profundidad de corte. ▶ Compruebe el funcionamiento del muelle de la caperuza protectora inferior. Si la caperuza protectora inferior o el muelle no funcionan correctamente, repare la herramienta antes de su utilización. Las piezas deterioradas, los restos de material pegajoso o las virutas acumuladas pueden alterar el buen funcionamiento de la caperuza protectora inferior. ▶ Abra la caperuza protectora inferior manualmente solo al realizar cortes especiales como «cortes por inmersión» o «cortes en ángulo». Abra la caperuza protectora inferior con la palanca y suéltela cuando la hoja de sierra haya penetrado en la pieza de trabajo. Para el resto de aplicaciones, la caperuza protectora inferior deberá utilizarse de forma automática. ▶ No deposite la sierra sobre el banco de trabajo o el suelo si la caperuza protectora inferior no cubre la hoja de sierra. Las hojas de sierra sin protección empujan a la sierra en dirección contraria a la56 Español 2264106 *2264106* dirección de corte, serrando todo lo que encuentra a su paso. Tenga en cuenta el tiempo de marcha por inercia de la sierra. Función de la caperuza protectora ▶ Antes de cada aplicación, compruebe que la caperuza protectora cierra correctamente. No utilice la sierra si la caperuza protectora no se mueve con total libertad o no se cierra inmediatamente. Nunca bloquee ni ate la caperuza protectora, puesto que la hoja de sierra quedaría desprotegida. En caso de caída involuntaria de la sierra, la caperuza protectora podría deformarse. Asegúrese de que la caperuza protectora se mueve con total libertad y que no entra en contacto con la hoja de la sierra ni con otras piezas con todos los ángulos y profundidades de corte posibles. ▶ Compruebe el estado y el funcionamiento de los muelles para la caperuza protectora. Si la caperuza protectora o el muelle no funcionan correctamente, repare la herramienta antes de su utilización. Las piezas deterioradas, los restos de material pegajoso o las virutas acumuladas pueden alterar el buen funcionamiento de la caperuza protectora inferior. ▶ En el caso de los «cortes por inmersión» que no se realizan en ángulo recto, fije la placa base de la sierra para que no se desplace lateralmente. Un desplazamiento lateral puede provocar el atasco de la hoja de la sierra y por consiguiente, el rebote. ▶ No deposite la sierra sobre el banco de trabajo o el suelo si la caperuza protectora no cubre la hoja de sierra. Las hojas de sierra sin protección empujan a la sierra en dirección contraria a la dirección de corte, serrando todo lo que encuentra a su paso. Tenga en cuenta el tiempo de marcha por inercia de la sierra. Función de la cuña separadora ▶ Utilice la hoja de sierra apropiada para la cuña separadora. Para que la cuña separadora cumpla su función, el disco base de la hoja de sierra debe ser más delgado que la cuña separadora y el ancho del diente de la hoja de sierra deberá ser mayor que el grosor de la cuña separadora. ▶ Ajuste la cuña separadora tal y como se indica en este manual de instrucciones. Es posible que una cuña separadora de grosor inapropiado, mal colocada o mal alineada no sea capaz de evitar el rebote de la herramienta eficazmente. ▶ Utilice siempre la cuña separadora, excepto al realizar cortes por inmersión. Vuelva a montar la cuña separadora cuando haya terminado de realizar los cortes por inmersión. La cuña separadora entorpece la ejecución de cortes por inmersión y puede provocar rebotes. ▶ Para que la cuña separadora cumpla su función, debe estar colocada en la ranura de corte. La cuña separadora no puede evitar el rebote de la herramienta al realizar cortes pequeños.*2264106* 2264106 Español 57 ▶ No utilice la sierra si la cuña separadora está deformada. El más mínimo obstáculo puede hacer que la caperuza protectora se cierre más despacio.

2.3 Indicaciones de seguridad adicionales

Seguridad de las personas ▶ No efectúe nunca manipulaciones o modificaciones en el producto ni en los accesorios. ▶ Sujete siempre la herramienta con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas, limpias y sin residuos de aceite o grasa. ▶ Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. ▶ Si la herramienta se utiliza sin un sistema de aspiración de polvo, debe emplearse una mascarilla ligera al realizar trabajos que generen polvo. ▶ Utilice la herramienta siempre con los dispositivos de seguridad corres- pondientes. ▶ Efectúe pausas durante el trabajo, así como ejercicios de relajación y estiramiento de los dedos para mejorar la circulación de estos. ▶ La herramienta no es adecuada para personas con poca fuerza a las que no se haya instruido. ▶ Mantenga la herramienta fuera del alcance de los niños. ▶ Conecte el producto una vez que se encuentre en la zona de trabajo. ▶ Extraiga la batería cuando la herramienta se vaya a almacenar o trans- portar. ▶ No trabaje con el producto por encima de la cabeza. ▶ No reduzca la velocidad del producto presionando lateralmente contra la hoja de sierra. ▶ El recorrido de corte debe estar libre de obstáculos. No sierre tornillos, clavos, etc. ▶ No toque la brida de apriete ni el tornillo de apriete con la herramienta en funcionamiento. ▶ Nunca pulse el botón de bloqueo del husillo hasta que la hoja de sierra se haya detenido. ▶ No trabaje con la herramienta orientada hacia ninguna persona. ▶ Adapte la potencia de avance a la hoja de sierra determinada y al material utilizado de forma que la hoja de sierra no quede bloqueada y no provoque ningún rebote. ▶ Evite que se sobrecalienten las puntas de los dientes de la sierra. ▶ Al serrar materiales de plástico debe procurarse que el plástico no se funda.58 Español 2264106 *2264106* ▶ El polvo que se genera al pulir, lijar, cortar y taladrar puede contener productos químicos peligrosos, como, por ejemplo, plomo o pinturas ba- sadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural y otros productos que contengan silicatos; determinadas maderas, como el roble o el haya o las maderas tratadas químicamente, o amianto o materiales que contengan asbesto. La exposición del usua- rio y las personas circundantes debe regularse según la clase de peligro de los materiales con los que se trabaje. Tome las medidas necesarias para mantener la exposición a un nivel seguro, p. ej., mediante el uso de un sistema de recogida de polvo o una mascarilla adecuada. Las medidas genéricas para reducir la exposición son, entre otras: ▶ trabajar en un espacio bien ventilado; ▶ evitar el contacto prolongado con el polvo; ▶ desviar el polvo de la cara y el cuerpo; ▶ usar prendas protectoras y lavar con agua y jabón las zonas expues- tas. ▶ Antes de iniciar el trabajo, consulte la clase de peligros derivados del polvo resultante del trabajo. Utilice un aspirador de obra con una clasificación de protección homologada conforme a las normas locales sobre la protección contra el polvo. ▶ Respete la normativa nacional en materia de protección laboral. ▶ Utilice dispositivos de sujeción u otro método factible para asegurar la pieza de trabajo y mantenerla en una posición estable. Sujetar la pieza de trabajo con la mano o el cuerpo es inestable y puede derivar en una pérdida de control. No permita que terceros sostengan la pieza de trabajo en su posición. ▶ No mire directamente hacia la iluminación (LED) del producto y no apunte la luz a la cara de otras personas. Existe riesgo de deslumbramiento. ▶ Active siempre el bloqueo de conexión antes de almacenar o transportar la sierra. Esto evita el riesgo de conexión accidental del producto. ▶ - Riesgo de lesiones en caso de caída de herramientas o accesorios. Antes de iniciar el trabajo, compruebe que los accesorios montados estén bien fijados. Seguridad eléctrica ▶ Compruebe antes de empezar a trabajar si la zona de trabajo oculta cables eléctricos, tuberías de gas o cañerías de agua, por ejemplo, con un detector de metales. Las partes metálicas exteriores de la herramienta pueden pasar a conducir electricidad si, por ejemplo, se ha dañado por error un cable eléctrico. Dichas partes suponen un peligro serio por el riesgo de una descarga eléctrica. Uso y manejo de la herramienta eléctrica ▶ Para evitar dañar el producto, cuélguelo de un colgador de andamio únicamente en un lugar seguro. La altura máxima de almacenamiento es*2264106* 2264106 Español 59 de 50 cm (20 in). Asegúrese de que el producto esté colgado de forma segura en el colgador de andamio. ▶ Desplace la sierra circular manual sobre la pieza de trabajo solo cuando esté conectada. ▶ El recorrido de corte debe estar libre de obstáculos por arriba y por abajo. No sierre tornillos, clavos u objetos similares. ▶ Utilice siempre la hoja de sierra correspondiente para la superficie de trabajo que deba cortar. ▶ Utilice únicamente hojas de sierra recomendadas por Hilti que cumplan la norma EN 847-1.

2.4 Manipulación y utilización segura de las baterías

▶ Tenga en cuenta las siguientes indicaciones de seguridad para el manejo y el uso seguros de las baterías de Ion-Litio. En caso de no respetarlas, puede llevar a irritación de la piel, lesiones corrosivas graves, quemaduras químicas, fuego o explosiones. ▶ Utilice las baterías solo si están en perfecto estado técnico. ▶ Manipule las baterías con cuidado a fin de evitar daños o escapes de líquido altamente peligroso para su salud. ▶ Las baterías no deben modificarse ni manipularse en ningún caso. ▶ Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C (176 °F) o quemar. ▶ No utilice ni cargue baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma. Compruebe con regularidad si las baterías presentan signos de daños. ▶ No utilice nunca baterías recicladas o reparadas. ▶ Nunca utilice la batería o una herramienta eléctrica de batería como herramienta de percusión. ▶ No exponga nunca las baterías a radiación solar directa, temperaturas elevadas, chispas o llamas abiertas. Esto puede provocar explosiones. ▶ No toque los polos de la batería con los dedos, con herramientas, con joyas o con otros objetos conductores de la electricidad. Esto puede dañar la batería y provocar otros daños materiales y lesiones. ▶ Mantenga las baterías alejadas de la lluvia, la humedad y los líquidos. Si entra humedad, pueden producirse cortocircuitos, descargas eléctricas, quemaduras, incendios y explosiones. ▶ Utilice únicamente cargadores y herramientas eléctricas concebidos para este tipo de baterías. Para ello, consulte las indicaciones recogidas en el manual de instrucciones correspondiente. ▶ No utilice ni almacene la batería en entornos con peligro de explosión.60 Español 2264106 *2264106* ▶ Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque la batería en un lugar visible, no inflamable, a suficiente distancia de otros materiales inflamables. Deje que la batería se enfríe. Si, después de una hora, la herramienta sigue estando demasiado caliente para tocarla significa que está averiada. Diríjase al Servicio Técnico de Hilti o lea el documento «Indicaciones de seguridad y uso de las baterías de Ion-Litio de Hilti». Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 69 Lea las instrucciones de seguridad y uso de las baterías de Ion- Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso. 3 Descripción

3.1 Vista general del producto 1

Empuñadura adicional

Colgador de andamio (opcio- nal)

Escala de ajuste de la profun- didad de corte

Seguro de transporte

Interruptor de conexión y des- conexión

Tecla de desbloqueo del com- partimento para la batería

Palanca de apriete para el ajuste de la profundidad de corte

Husillo de accionamiento

Marca de corte de 0°

Marca de corte de 45°

Iluminación del área de trabajo

Flecha de sentido de giro

Brida de alojamiento

Botón de bloqueo del husillo

Escala de ajuste del ángulo de corte

Palanca de apriete para el ajuste del ángulo de corte

Tecla de desbloqueo de la batería

Indicador de estado de la ba- tería

3.2 Uso conforme a las prescripciones

El producto descrito es una sierra circular de batería. Está indicada para trabajos de serrado en madera o en materiales similares, plásticos, yeso encartonado, paneles de fibra de yeso y materiales aglomerados. La sierra circular manual está equipada con un manguito de empalme para un aspirador de polvo opcional apto para mangueras de aspiración*2264106* 2264106 Español 61 convencionales. Para conectar el tubo del extractor de polvo a la sierra puede ser necesario un adaptador específico. ▶ Utilice únicamente hojas de sierra adecuadas para el producto, que coincidan con los datos técnicos (p. ej. diámetro, velocidad, espesor, material, etc...). No se permite el uso de discos lijadores y tronzadores ni de hojas de sierra de acero de corte rápido de alta aleación (HSS). ▶ Sierre únicamente piezas de trabajo planas con una superficie de apoyo suficientemente grande para la placa base. ▶ Con este producto no deben serrarse metales, materiales que contengan metales, materiales minerales, ladrillos ni materiales que contengan cuarzo.

• Para este producto utilice únicamente baterías de Ion-Litio de Hilti de la serie B 22. Para este producto, Hilti recomienda utilizar las baterías incluidas en la tabla que encontrará al final de este manual de instrucciones.

• Para estas baterías utilice exclusivamente los cargadores de Hilti de las series indicadas al final de este manual de instrucciones.

3.3 Seguro de transporte

El producto está equipado con seguro de transporte con el fin de evitar un arranque involuntario de la herramienta. Antes de la utilización, desactive el seguro de transporte y vuelva a activarlo al finalizar.

• Para activar el seguro de transporte, desplácelo hacia atrás hasta que encaje .

• Para desactivar el seguro de transporte, desplácelo hacia delante hasta que encaje .

Sierra circular, hoja de sierra, tope paralelo, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group

Adaptador de aspiración.

3.6 Mostrar la batería Ion-Litio

Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería.62 Español 2264106 *2264106*

3.6.1 Visualización del estado de carga y de los mensajes de error

ADVERTENCIA Riesgo de lesiones por la caída de la batería ▶ Con la batería colocada, asegúrese tras pulsar la tecla de desbloqueo de que la batería vuelva a encajar correctamente en el producto empleado. Para recibir una de las siguientes indicaciones, pulse brevemente la tecla de desbloqueo de la batería. El estado de carga y las posibles averías también se muestran de forma permanente mientras el producto esté conectado. Estado Significado Cuatro (4) LED encendidos perma- nentemente en verde Estado de carga: 100 % a 71 % Tres (3) LED encendidos permanen- temente en verde Estado de carga: 70 % a 51 % Dos (2) LED se iluminan permanen- temente en verde Estado de carga: 50 % a 26 % Un (1) LED está encendido perma- nentemente en verde Estado de carga: 25 % a 10 % Un (1) LED parpadea lentamente en verde Estado de carga: < 10 % Un (1) LED parpadea rápidamente en verde La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED si- gue parpadeando rápidamente, dirí- jase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecarga- dos, demasiado calientes, dema- siado fríos o existe otro error. Ponga el producto y la batería en la temperatura de trabajo recomen- dada y no sobrecargue el producto durante su uso. Si sigue viendo el mensaje, diríjase al Servicio Técnico de Hilti. Un (1) LED está encendido en ama- rillo La batería Ion-Litio y el producto conectado a ella no son compati- bles. Diríjase al servicio técnico de Hilti.*2264106* 2264106 Español 63 Estado Significado Un (1) LED parpadea rápidamente en rojo La batería Ion-Litio está bloqueada y no puede seguir utilizándose. Dirí- jase al servicio técnico de Hilti.

3.6.2 Visualización del estado de la batería

Para consultar el estado de la batería, mantenga la tecla de desbloqueo pulsada durante más de tres segundos. El sistema no detecta un posible funcionamiento incorrecto de la batería debido a un mal uso, como caídas, hendiduras, daños por calor externo, etc. Estado Significado Todos los LED se encienden como luz en movimiento y, a continua- ción, se enciende un (1) LED per- manentemente en verde. La batería puede seguir utilizán- dose. Todos los LED se encienden como luz en movimiento y, a continua- ción, parpadea un (1) LED rápida- mente en amarillo. No se ha podido completar la con- sulta sobre el estado de la bate- ría. Repita la operación o diríjase al Servicio Técnico de Hilti. Todos los LED se encienden como luz en movimiento y, a continua- ción, parpadea un (1) LED perma- nentemente en rojo. Cuando un producto conectado puede seguir utilizándose, la ca- pacidad restante de la batería es inferior al 50 %. Cuando un producto conectado ya no puede seguir utilizándose, la batería ha llegado al final de su vida útil y debe ser sustituida. Diríjase al servicio técnico de Hilti. 4 Datos técnicos Peso sin batería 3,9 kg (8,6 lb) Tensión nominal 21,6 V Grosor del disco base 0,7 mm … 1,5 mm (0,03 in … 0,06 in) Diámetro de la hoja de sierra 184 mm (7,2 in) Número de referencia de revoluciones en vacío

Tensión de servicio de la batería 21,6 V Peso batería Véase al final del manual de instrucciones Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de almacenamiento −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Preparación del trabajo ADVERTENCIA Riesgo de lesiones por arranque involuntario. ▶ Antes de insertar la batería, asegúrese de que el producto correspon- diente esté desconectado. ▶ Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

5.1 Carga de la batería

1. Antes de cargarla, lea el manual de instrucciones del cargador.

2. Asegúrese de que los contactos de la batería y del cargador estén

3. Cargue la batería en un cargador autorizado. → página 60*2264106*

5.2 Colocación de la batería

ADVERTENCIA Riesgo de lesiones por cortocircuito o caída de la batería. ▶ Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños. ▶ Asegúrese de que la batería encaje siempre correctamente.

1. Cargue por completo la batería antes de la primera puesta en servicio.

2. Introduzca la batería en el producto hasta que encaje de forma audible.

3. Compruebe que la batería está bien colocada.

5.3 Extracción de la batería

1. Pulse la tecla de desbloqueo de la batería.

2. Retire la batería del producto.

5.4 Montaje de la hoja de sierra 2

Asegúrese de que la hoja de sierra montada satisface los requisitos técnicos y está bien afilada. Un buen afilado de la hoja de sierra es indispensable para realizar un corte perfecto.

1. Limpie la brida de alojamiento y la brida de apriete.

2. Inserte la brida de alojamiento en el husillo de accionamiento con la

orientación correcta.

3. Abra la caperuza protectora inferior.

4. Inserte la nueva hoja de sierra.

Tenga en cuenta la flecha que indica la dirección de giro en la hoja de sierra y en el producto. Ambas deben coincidir.

5. Encaje la brida de apriete externa correctamente orientada.

6. Atornille el tornillo de apriete.

7. Coloque la llave de hexágono interior en el tornillo de apriete de la hoja

8. Presione y mantenga presionado el bloqueo del husillo.

9. Apriete el tornillo de apriete con la llave de hexágono interior.

10. Compruebe la correcta colocación de la hoja de sierra.

11. Inserte la llave de hexágono interior en el orificio previsto para tal fin .

5.5 Desmontaje de la hoja de sierra 3

ADVERTENCIA Peligro de quemaduras y cortes en la hoja de sierra, el tornillo de apriete y la brida de apriete Como consecuencia pueden producirse quemaduras y lesiones por cortes.

Utilice guantes de protección para cambiar de útil.66 Español 2264106 *2264106*

1. Presione y mantenga presionado el bloqueo del husillo.

2. Afloje el tornillo de apriete con la llave de hexágono interior.

3. Retire el tornillo de apriete y la brida de apriete.

4. Abra la caperuza protectora inferior y retire la hoja de sierra.

En caso necesario puede extraerse la brida de alojamiento para su limpieza.

5.6 Ajuste de la profundidad de corte 4

1. Suelte la palanca de apriete para el ajuste de la profundidad de corte.

2. Ajuste la profundidad de corte.

▶ La profundidad de corte se muestra en la escala de ajuste de la profundidad de corte. Para un borde de corte limpio, la profundidad de corte debe corresponderse con el grosor del material de corte más 2 mm.

3. Fije la palanca de apriete para el ajuste de la profundidad de corte.

5.7 Ajuste del ángulo de corte 5

1. Extraiga la palanca de apriete del dispositivo de ajuste del ángulo de

2. Ajuste el ángulo de corte con ayuda de la escala de ajuste del ángulo de

3. Fije la palanca de apriete del dispositivo de ajuste del ángulo de corte.

5.8 Montaje del colgador de andamio 6

▶ Monte el colgador de andamio tal como se indica en el gráfico y enrósquelo. 6 Manejo Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

Desbloquee el seguro de transporte. → página 61

2. Presionar el interruptor de conexión y desconexión.

1. Suelte el interruptor de conexión y desconexión.

Bloquee el seguro de transporte. → página 61

6.3 Serrar según el trazado 7

1. Fije bien la pieza de trabajo para que no se mueva.*2264106*

2. Coloque la pieza de trabajo de tal modo que la hoja de sierra pueda girar

con total libertad debajo de la pieza de trabajo.

3. Asegúrese de que el interruptor de conexión y desconexión del producto

4. Coloque el producto con el borde delantero de la placa base sobre la

pieza de trabajo de modo que la hoja de sierra no llegue a entrar en contacto con la pieza de trabajo.

5. Conecte el producto.

6. Maneje el producto a una velocidad de trabajo adecuada a lo largo del

trazado de la pieza de trabajo. Con ángulos de corte de 0° y 45° tenga en cuenta la marca de corte correspondiente de la placa base.

6.4 Función de inserción 8

1. Ajuste la profundidad de corte. → página 66

2. Coloque el borde delantero de la placa base sobre la pieza de trabajo.

3. Abra la caperuza protectora inferior con la palanca de mando.

4. Baje el producto hasta que la hoja de sierra esté a punto de tocar la

5. Suelte la palanca de mando de la caperuza protectora inferior.

6. Conecte el producto.

Asegúrese de que la hoja de sierra no entre en contacto con la pieza de trabajo.

7. Para realizar cortes por inmersión, baje el producto por el borde delantero

8. Desconecte el producto.

9. Espere a que la hoja de sierra se detenga.

10. Levante el producto.

7 Cuidado y mantenimiento ADVERTENCIA Riesgo de lesiones con la batería colocada ! ▶ Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento. Cuidado del producto

• Elimine con precaución la suciedad fuertemente adherida.

• Las rejillas de ventilación, si las hay, deben limpiarse con cuidadosa- mente con un cepillo seco y suave.

• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico.68 Español 2264106 *2264106*

• Utilice un paño limpio y seco para limpiar los contactos del producto. Cuidado de las baterías de Ion-Litio

• No utilice nunca una batería con las rejillas de ventilación obstruidas. Limpie cuidadosamente las rejillas de ventilación con un cepillo seco y suave.

• Evite la exposición innecesaria de la batería al polvo o la suciedad. No exponga nunca la batería a altos niveles de humedad (por ejemplo, sumergiéndola en agua o dejándola bajo la lluvia). Si penetra agua en la batería, trátela como una batería dañada. Aíslela en un recipiente no inflamable y póngase en contacto con el Servicio Técnico de Hilti.

• Mantenga la batería limpia de aceite o grasa. No permita la acumulación innecesaria de polvo o suciedad en la batería. Limpie la batería con un cepillo seco y suave o con un paño limpio y seco. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico. No toque los contactos de la batería y no elimine de los contactos la grasa aplicada de fábrica.

• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico. Mantenimiento

• Compruebe con regularidad que las piezas visibles no estén dañadas y los elementos de manejo funcionen correctamente.

• No utilice el producto si presenta daños o fallos que afecten al funciona- miento. Encargue inmediatamente la reparación del producto al Servicio Técnico de Hilti.

• Tras las tareas de cuidado y mantenimiento, coloque todos los disposi- tivos de protección y asegúrese de que funcionen correctamente. Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group

7.1 Limpieza del dispositivo de protección

1. Para realizar la limpieza del dispositivo de protección, extraiga la hoja de

2. Limpie cuidadosamente los dispositivos de protección con un cepillo

3. Elimine los sedimentos y virutas acumulados en el interior de los

dispositivos de protección con la herramienta adecuada.

7.2 Comprobación después de las tareas de cuidado y manteni-

miento Una vez realizadas las tareas de cuidado y mantenimiento, compruebe si están colocados todos los dispositivos de protección y si estos funcionan correctamente. ▶ Para comprobar la caperuza protectora inferior, ábrala por completo presionando la palanca de mando. ▶ Al soltar la palanca de mando, la caperuza protectora inferior debe cerrarse rápidamente y por completo. 8 Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN Arranque involuntario en el transporte ! ▶ Transporte sus productos siempre sin batería. ▶ Extraiga la(s) batería(s). ▶ Nunca transporte las baterías sin embalaje. Durante el transporte, las baterías deben estar protegidas frente a vibraciones y golpes excesivos y aisladas de todo material conductor y de otras baterías para que no entren en contacto con los polos de otras baterías y causen un cortocircuito. Tenga en cuenta las normativas locales sobre el transporte de baterías. ▶ Las baterías no deben enviarse por correo. Diríjase a una empresa de transporte si quiere enviar baterías no dañadas. ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un transporte prolongado. Almacenamiento ADVERTENCIA Daños imprevistos debido a una batería defectuosa o agotada ! ▶ Guarde su productos siempre sin batería. ▶ Guarde el producto y las baterías en un lugar fresco y seco. Tenga en cuenta los valores límite de temperatura que figuran en los datos técnicos. ▶ No almacene las baterías en el cargador. Extraiga siempre la batería del cargador después del proceso de carga. ▶ No guarde nunca las baterías en un lugar expuesto al sol, a fuentes de calor o detrás de un cristal. ▶ Guarde el producto y las baterías fuera del alcance de niños y personas no autorizadas.70 Español 2264106 *2264106* ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un almacenamiento prolongado. 9 Ayuda en caso de averías En caso de producirse una avería, compruebe el indicador de estado de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Anomalía Posible causa Solución Los LED de la bate- ría no indican nada La batería está defec- tuosa ▶ Póngase en contacto con el Servicio Téc- nico de Hilti. El interruptor de co- nexión y descone- xión no se puede pulsar o está blo- queado. Ninguna avería (función de seguridad). ▶ Presione el seguro de transporte. La velocidad des- ciende de forma brusca. La batería está descar- gada. ▶ Cargue la batería. La potencia de avance es demasiado elevada. ▶ Reduzca la potencia de avance y vuelva a conectar el producto. Las virutas no se extraen y caen sobre la placa base El canal de virutas está obstruido. ▶ Limpie el canal de virutas. La batería se des- carga con mayor rapidez que de cos- tumbre. Estado de la batería no óptimo.

Sustituya la batería. El producto no se pone en marcha automáticamente después del bloqueo de la hoja de sierra. Se activa la protección contra sobrecarga. ▶ Vuelva a presionar el bloqueo de conexión y el interruptor de co- nexión y desconexión. La batería no se en- clava con un «clic» audible. Suciedad en las lengüe- tas de la batería. ▶ Limpie las lengüetas y enclave la batería. Póngase en contacto con el Servicio Téc- nico de Hilti si el problema persiste.*2264106* 2264106 Español 71 Anomalía Posible causa Solución Calentamiento con- siderable del pro- ducto o la batería. Error en el sistema eléc- trico. ▶ Desconecte el pro- ducto inmediata- mente. Extraiga la batería y obsérvela. Deje que la batería se enfríe. Póngase en contacto con el Servicio Técnico de Hilti. El producto está sobre- cargado (límites de apli- cación superados). ▶ Seleccione un pro- ducto adecuado para la aplicación. El producto vibra mucho Hoja de sierra montada incorrectamente ▶ Monte la hoja de sierra correctamente.

• página 65 10 Reciclaje ADVERTENCIA Riesgo de lesiones por un reciclaje indebido. Riesgo para la salud debido a escapes de gases o líquidos. ▶ No envíe baterías dañadas bajo ningún concepto. ▶ Cubra las conexiones con un material no conductor para evitar cortocir- cuitos. ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos. 11 Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti.72 Português 2264106 *2264106* 12 Más información Encontrará información adicional sobre manejo, técnica, medio ambiente y reciclaje en el siguiente enlace: qr.hilti.com/manual/?id=2264106 Encontrará este enlace también al final de la documentación como código QR. Manual de instruções original 1 Indicações sobre a documentação

Gancho de andaime (opcional)

Escala de profundidades de corte

1. Ajuste a profundidade de corte. → Página 90
