MANUAL DE UTILIZADOR HWO45NB2B0B1 HAIER

Instruções para o utilizador FORNOS 130 PT

COLLEGAMENTO ELETTRICO

Resumo Instruções de segurança importantes

131	Instruções de segurança importantes
133	Avisos para fornos micro-ondas
136	Respeito pelo meio ambiente
137	Placa de identificação do forno
138	Primeira utilização
139	O painel de controlo
140	Principais funções do produto
142	Tabela de modos de cozedura por micro-ondas
143	Para o instalador
145	Resolução de problemas de cozedura tradicional
146	Resolução de problemas

Caro Cliente.
Gostariamos de agradecer-lhe e felicitá-lo pela sua escolha. Este novo produto foi culcadosamente projetado e construído com materiais de alta qualidade e testado meticulosamente para garantir que satisfaz todos os requisitos culina-
ros. Por favor, leia e observe estas instruções simples, o que lhe permitirá obter excelentes resultados a partir da primeira utilização. Este aparecho de última geração é-lhe fornecido com os nossos melhores desejos.

• Este produto foi concebido apenas para uso doméstico. O fabricante declina toda a responsabilidade por lesões pessoais ou danos patrimoniais decorrentes de instalação incorreta ou utilização inadequada, errada ou inadequada.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou por pessoas sem a experiência ou conhecimento necessários, a menos que sejam supervisionados ou instruídos na utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Não coloque folha de alumínio, panelas ou objetos semelhantes em contacto com a base no interior do forno para cozinhar. A ação de aquecimento do elemento de aquecimento inferior pode causar sobreaquecimento da parte inferior do forno, resultando em danos e consequências graves (risco de incêndio), também para o balcão sob o forno.
• O aparelho fica muito quente durante a utilização.
• AVISO: não toque nas resistências no interior do forno.

ATENÇÃO:

• Se a porta ou as vedações estiverem danificadas, o forno não pode ser utilizado até ser reparado por um técnico de serviço qualificado
• É perigoso para qualquer pessoa que não seja um técnico de serviço efetuar qualquer manutenção ou reparação que envolva a remoção de qualquer cobertura que proteja contra a exposição a micro-ondas.
• Os líquidos ou outros alimentos não devem ser aquecidos em recipientes herméticos porque podem explodir.
• As crianças não podem utilizar o forno sem supervisão até que tenham sido adequadamente instruídas sobre a sua utilização segura e compreendam os perigos de o utilizar incorretamente.
• Utilize apenas utensilios apropriados para fornos micro-ondas.

• Ao aquecer alimentos em recipientes de plástico ou de papel, verifique o forno frequentemente devido ao risco de incêndio.

• Se vir fumo a sair do forno, desligue o aparelho ou retire a respetiva ficha da tomada e mantenha a porta fechada para extinguir quaisquer chamas.

• O aquecimento de bebidas no forno micro-ondas pode causar uma fervura retardada; tenha cuidado ao manusear o recipiente.
• O conteúdo dos biberões e da comida para bebé em frascos deve ser mexido ou abanado, e a sua temperatura deve ser verificada antes da alimentação para evitar queimaduras.

ATENÇÃO:

• Os ovos com casca e ovos cozidos inteiros não devem ser aquecidos em fornos micro-ondas porque podem explodir, mesmo depois de o aquecimento no micro-ondas ter terminado.
• Uma explicação detalhada sobre como limpar as juntas de vedação das portas da cavidade do forno e das partes adjacentes.
• O forno deve ser limpo periodicamente e todos os resíduos de alimentos devem ser removidos.
• A não manutenção do forno limpo pode causar deterioração das superfícies, o que pode reduzir a duração de vida do aparelho e causar condições perigosas.
• Não use abrasivos fortes nem raspadores de metal afiados para limpar o vidro da porta do forno, uma vez que podem arranhar a superfície e estilhaçar vidro.
• Não utilize um dispositivo de limpeza a vapor para limpar o aparelho.

Avisos para fornos micro-ondas

PREPARAÇÃO DE ALIMENTOS

Perigo de incêndio

Utilize a função micro-ondas apenas para a preparação de alimentos que vão ser imediatamente consumidos.

Qualquer outra utilização pode ser perigosa ou causar danos. Por exemplo, aquecer pantufas ou almofadas cheias de grãos ou cereais podem causar o incêndio destes artigos, mesmo após várias horas.

PANELAS E TACHOS

Risco de lesão

A loiça de porcelana e cerâmica pode ter pequenos orifícios nas pegas e na tampa. Podem existir cavidades escondidas atrás destes orifícios. Se a água entrar nestas cavidades, a loiça pode partir-se.

Não utilize loiça que não seja adequada para fornos micro-ondas.

Risco de queimaduras

O calor dos alimentos pode aquecer o prato. Utilize sempre um suporte para panelas para remover pratos e acessórios da câmara de cozedura.

POTÊNCIA E DURAÇÃO DE MICRO-ONDAS

Perigo de incêndio

Nunca defina valores demasiado altos para a potência do micro-ondas ou para o tempo de cozedura. Os alimentos podem incendiar-se e danificar o aparelho. Siga as regras nestas instruções.

EMBALAGENS

Perigo de incêndio

Nunca aqueça alimentos em embalagens térmicas. Os alimentos em recipientes de plástico, papel ou outros materiais inflamáveis devem ser vigiados constantemente.

Risco de queimaduras

As embalagens herméticas podem explodir. Siga as instruções apresentadas na embalagem. Utilize sempre um suporte para panelas para remover pratos.

BEBIDAS

Risco de queimaduras

Ao aquecer líquidos, a fervura poderá ser retardada. Isto significa que a temperatura de ebulição foi atingida sem formar as típicas pequenas bolhas de vapor. Mesmo uma leve pancada poderia causar o transbordamento repentino ou salpicos de líquido. Ao aquecer líquidos, coloque sempre uma colher no recipiente para evitar a fervura retardada.

Nunca aqueça bebidas nem outros tipos de alimentos em recipientes cobertos.

Nunca aqueça as bebidas alcoólicas excessivamente.

COMIDA PARA BEBÉS

Risco de queimaduras

Nunca aqueça comida para bebés num recipiente coberto. Remova sempre a tampa ou o bico.

Quando terminar o aquecimento, agile ou misture sempre cuidadosamente para assegurar que o calor é distribuído uniformemente.

ALIMENTOS COM PELE OU CASCA

Risco de queimaduras

Nunca cozinhe ovos com a casca.

Nunca aqueça ovos cozidos, pois podem explodir mesmo depois de o micro-ondas ser desligado. O mesmo se aplica a marisco e crustáceos. Ao fritar ovos, fure primeiro a gema. No caso de alimentos com casca dura ou pele como maçãs, tomates, batatas ou salsichas, a casca ou pele pode explodir. Fure a casca ou pele antes de cozinhar.

SECAGEM DE ALIMENTOS

Perigo de incêndio

Nunca seque alimentos no micro-ondas.

PT 134 PT 135

ALIMENTOS COM BAIXO TEOR DE ÁGUA

Perigo de incêndio

Nunca descongele nem aqueça alimentos com baixo teor de água, tais como pão, durante demasiado tempo ou a um nível de potência excessivo.

ÓLEO

Perigo de incêndio

Nunca use o micro-ondas para aquecer o óleo isoladamente.

CAUSAS DE DANOS

Sumo que sai da fruta

Ao preparar sobremesas que incluem fruta muito suculenta, não encha demasiado o prato de forno. O sumo da fruta que transborda do prato de forno pode deixar manchas indeláveis.

Avaria técnica

Nunca utilize loiça esmaltada no micro ondas, pois pode causar uma avaria técnica.

Arrefecimento com a porta do aparelho aberta

A câmara de cozedura deve apenas ser arrefecida com a porta fechada. Verifique se existe algo preso na porta do aparelho.

Mesmo que a porta esteja apenas entreaberta, os armários próximos poderão ser danificados com o tempo.

Vedante da junta muito sujo

Se o vedante da junta estiver muito sujo, a porta do aparelho não irá fechar corretamente durante o funcionamento. As superfícies dos armários próximos podem ficar danificadas. Mantenha o vedante da junta da porta sempre limpo.

Utilizar a porta do aparelho como superfície de suporte

Não se apoie nem use como suporte a porta aberta do aparelho e não coloque pratos ou acessórios sobre esta.

Utilização do micro-ondas sem alimentos no interior

Ligue apenas o micro-ondas após ter colocado os alimentos no compartimento de cozedura. Sem alimentos no interior, o aparelho pode ficar sobrecarregado. As únicas exceções permitidas são os testes breves de pratos (a este respeito, consulte os avisos sobre tachos e panelas).

Alimentos húmidos

Não deixe alimentos húmidos no compartimento de cozedura durante longos períodos de tempo.

Respeito pelo meio ambiente Placa de identificação do forno

A documentação para este aperelho é impressa em papel descolorado sem cloro ou papel reciclado, contribuindo para a proteção do ambiente. A embalagem foi concebida para evitar danos ao ambiente, trata-se de produtos ecologicos que podem ser reutilizados ou reciados. A recllagem da embalagem economiza matérias-primas e reduz o volume de resíduos industriais e domésticos.

O MATERIAL DE EMBALAGEM é 100% reciclável e marcado com o símbolo de reciclagem. Elimine em conformidade com as leis locais. O material de embalagem (sacos plásticos, poças de polostirone etc.) dovo ser mantido fora do alcance das crianças, uma vez que é potencialmente perigoso.

FSTT APARTIHO está marcado de acordo com a Diretiva Europeia 2002/96/CF sobre resíduos de equipamentos elétricos e e trónicos (RETF). Ao garantir que este produto é eliminada corretamente, o utilizador contribui para evitar potenciais consequências negativas para o meio ambiente e para a saúde.

O SÍMBOLO neste produto ou documentação incluída indica que este produto não deve ser tratado como residuo doméstica normal, deve em vez disso, ser entregue no ponto de recolha mais próximo para a reciclagem de equipamento elétrico e eletrônico.

A ELIMINAÇÃO DEVE SER FEITA de acordo com as leis locais sobre eliminação de resíduos.

PARA INFORMAÇÕES ADICIONAIS sobre o tratamento, recuperação e recicagem deste produto, entre em contato com o escritório local de competência a serviço de recolha de resíduos domésticos ou a loja once o produto foi adquirido.

ANTES DE ELIMINAR, nutilze o produto contando o cabo elétrico.

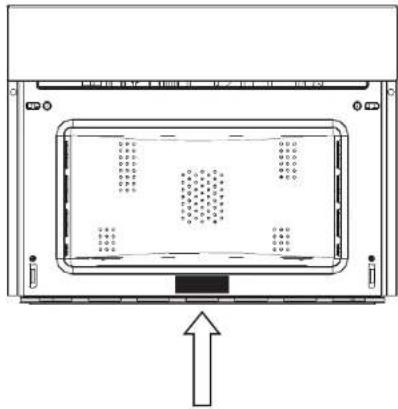

LOCALIZAÇÃO DA ETIQUETA DE SÉRIE:

REGISTO DE DADOS DE SERVIÇO
Número do modelo
Número de série
Data de instalação ou da ocupação

Primeira utilização O painel de controlo

• O forno deve ser cuicadosamente limpo com água e sabão, e cuí dadosamente enxa- guado.
• Aqueça o fomo durante cerca de 30 minutos à temperatura máxima, eliminando todos os resíduos de óleos de fabrico que podenam causar odores desagradáveis enquanto se cozinha.
• Utilize a função circular plus fan sem acessórios no forno. Antes de usar os acessórios pela primeira vez, limpeios cuidadosamente com uma solução de lavagem alcaline muito quente e um pano macio.

MONTAGEM E DESMONTAGEM DA GRELHA PLANA

Para remover a greha plana, puxo a grelha na sua direção até para e, em seguida, levante, puxando para cima, até sair totalmente para fora. Para volta a colocar a grehlá plana, insira-a num ângulo de 45 graus e, em seguida, posicione-a horizontalmente e empurrea-a até ao fim da correcta da greha. Se a greha plana: Liver uma bandeja de recolha de gotas (tabu eiro) por boixo, para a remover, levante e e deslize a na sua direção. Para a volta a inserir, deslize-a para trás até estar corretamente encarizada.

IMPORTANTE: Como precaução de segurança, antes de limpar o forno, desligue sempre a ficha da tomada ou remova o cabo de alimentação do apare no. Além disso, evite utilizar substâncias ácidas ou alcalinas como limão, vinagre, sal, tomato, etc. Evite utilizar produtos com cloro, ácidos ou abrasivos, especialmente para limpeza de parcidos pintadas.

1 Ligue / Desligue o forno.
2 Visor multifunções com texto de deslocamento.
3 Aceda às suas configurações mais recentes ou receitas guardadas (isso só funciona no primeiro ecrã).

4 - 5 Utilize as setas para percorrer na vertical pelo menu e escolha entre as opções disponíveis: Micro-ondas, Forno, Combinado, Configurações.
6 Confirme a sua escolha e comece a cozinhar.
7 - 8 Utilize os símbolos + e - para aumentar e diminuir os valores de temperatura, potência e tempo e, em alguns casos, ativar e desativar funções (por ex., pré-aquecimento).
9 Voltar ao ecrã anterior.
10 Bloqueio: premir em conjunto durante 5 segundos para ativar e desativar. * As funções de pré-aquecimento e arranque com atraso estão localizadas no menu opções, abaixo das configurações de temperatura e tempo.

MODO DEMO

ON / OFF 00:11 STANDBY PRIMA DURANTE 6 SEGUNDOS

Principais funções do produto

COZINHAR NO FORNO

Símbolo Descrição Sugestões
	Múltiplos NíveisPré-definido:165°CIntervalo:50-230 °C	IDEAL: PARA: parcellaria, bicorhos, boos, recheiros e refogados. Utilize esta função para cozinhar diferentes alimentos no mesmo tempo em uma ou mais posições ce proteletar. O calor a distribuído melhor e penetro melhor nos alimentos, reduzindo os tempos de pré equacimento e de cozedura. Os aromas não são misturados. Doixo cerca de 10 minutos extra quando cozinhar alimentos diferentes juntos.
	GreiharPré-definido:230°CIntervalo:50-230 °C	IDEAL: PARA: grelhar corne, deixa, legumes.Esta função utiliza apenas e resistência superior o nível do grill pode ser ajustado. Utilizar com a porta fonteira. Não coloque carnos brancas muito poro do grill.
[XX22]	Múltiplos Níveis +GreiharPré-definido:210°CIntervalo:50-230 °C	IDEAL: PARA: alimentos gratinacos e crocantes.Esta função combina os benefícios da cozinha de múltiplos níveis com a cepaciaçado do cozinhar uniformamente rocoitas multicamadas e pedaços mais grossos de alimentos, greihanco até a superfície externa ficar igerramente crocante.
	Greihar +ventilaçaoPré-definido:165°CIntervalo:50-230 °C	IDEAL: PARA: pedaços inteiros de carne (assados).A resistência superior é utilizada com a ventolinha o circular o ar dentro, do forno. Ideal para cozinhar alimentos mais grossos e pedaços interros de carne, como carne de porco ossada, aves, etc.• Volto os alimentos a meio de cozedura.AVSOS:• Certificou-se se que os alimentos não estão porto do grill.• O pré-aqueamento é necessário para carnes vermelhas mas não para carnes brancas.

COZEDURA COMBINADA

Símbolo	Descrição Sugestões
	Micro-ondas Grill	Utilize esta função para cozimhar notifícios rapidamente o, ao mesmo termo, dar à notifício uma crosta doueda (ou grelinada). O micro-ondas e o grill operam em conjunto. O micro-ondas está a cozimhar e o grill está a assar.
	Micro-ondas + Conveção + Ventilação	IDEAL PARA: protos assados, recheados e corridos.Esta função combina as funções de micro oncos e convecção, o que significa que em vez de apereis equicero o inferior ao elemento, aloura e cozinne também o exterior dos alimentos. Esta função pode ajudá-lo a cozimhar aplicamento: protos assados.AVISOS:Coloque sempre os alimentos no grill para que o ar ochure bem á suve volta.

COZEDURA NO MICRO-ONDAS

Simbolo Descrição Sugestões
	Micro-ondas
	Descongelamento por tempo
	Descongelamento por peso

Simbolo Descrição Set		Peso Watt Temperature
		Min.	Prote-fi-nção	Más. Min.	Prote-fi-nção	Más. Min.	Prote-fi-nção	Más. Min.	Prote-fi-nção
	Micro-ondas Grill	150 W	150 W 200 °C
		300 W	300 W
		450 W	450 W
	Micro-ondas + Convecção + Ventilação	150 W	150 W 50 °C 100 °C 200 °C
		300 W	300 W
		450 W	450 W
	Micro-ondas 150	W 900 W	900 W
	Desconge-lamento por tempo					150 W
	Desconge-lamento por peso	Peso 100 g 500 g	500 g	150 W
		Vege 1st	100 g 500 g	1000 g 150 W
		Carne 100 g 500 g	150 g 150 W
		Peixe	100 g 500 g	800 g	150 W

Para o instalador

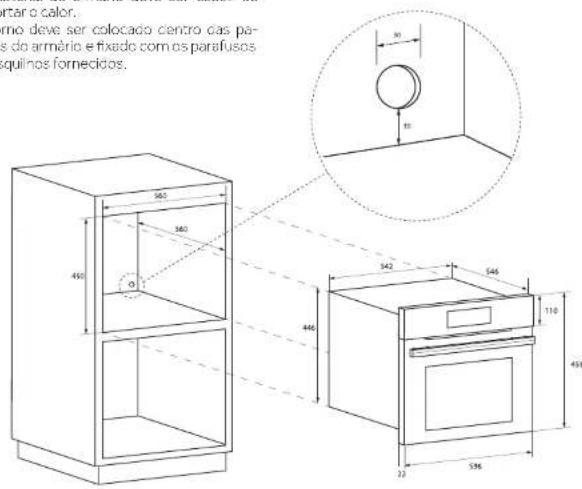

INSTALAR O FORNO NA BANCADA

• O forno deve ser instalado sob um fogão, numa coluna ou combinado com a respetiva gaveta de aquecer.
• As dimensões do espaço devem ser as indi-cadas na figura.
• O material do armário deve ser capaz de suportar o calor.
• O forno deve ser colocado centro das paredes do armério e fixado com os parafusos e casquilnos fornecidos.

starting o calor. no deve ser colocado centro das pa- s do armário e fixado com os parafusos quilinos fornecidos. 360 360 460 446 542 546 110 455 22 596

43,2 ) 30 48°

DADOS TÉCNICOS
Alimentação elétrica	220-240 V, 30 Hz
Potência máxima absorvica	3200 W
Potência de miro-ondas	900 W
Grill	1500 W
A quente	1500 W
Frecuencia de miro-ondas	2/50 KHz

TIPO E DIÂMETRO MÍNIMO DOS CABOS
	SABO
HOSR7-F 5x	,5 mm2 HOSR7-F	,5x2,5 mm2
HOSV F	3x1,5 mm2	1 OSV V -
HOSN-F	3x1,5 mm2	HOSN-F
1-06V2V2 -	3x1,5 mm2	HOSV2V2 -

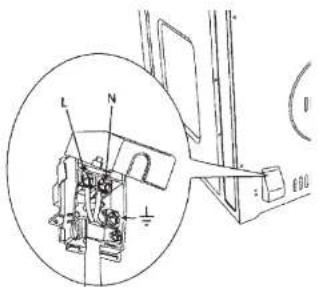

LIGAÇÃO ELÉTRICA

Antes de ligar o apare ho á rede elétrica, certifique-se de que:

• as características do sistema elétrico satisfazem o que é indicado na placa do número
• de série aplicada na parte dianteira do forno; o sistema elétrico tem uma ligação à terra eficaz, em conformidade com as normas e com a lei em vigor.

A ligação à terra é exigida por lei

O cabo não deve atingir em nenhum momento, uma temperatura superior a 50°C acima da temperatura ambiente.

Este forno deve ser ligado à fonte de alimentação por um cabo de alimentação equipaco com uma ficha devidamente dimensionada o compatível com a tomada no subcircuito final da cablagem que alimenta o forno.

Se um aparecho fixo não d'spuser de um cabo de alimentação e ficha, ou outro dispositivo que assegure a desconexão da rede com uma distância de abertura de contacto que permitar uma desconexão completa nas condições de tensão excessiva da categoria II, esses d dispositivos de desconexão devem ser fornecidos pela fonte de alimentação e devem estar em conformidade com as regras de instalação.

A tomada ou interruptor omnipolar devem ser faceis de alcançar quando o aparelho estiver instalado.

NOTA: O fabricante declina qualquer responsabilidade se as normas habituais de prevenção de acidentes e as instruções acima não forem seguides.

Resolução de problemas de cozedura tradicional

Podem ocorrer maus resutados com as funções Assar ou com Assar por conveção por muitas outras razões para além do mau funcionamento do forno. Verifique a tabela abaixo para informações sobre as causas dos problemas mais comuns. Uma vez que o tamanho, forma

e material dos utensílios de cozedura afetam diretamente os resultados da cozedura, a melhor solução pode ser a substituição de utensílios de cozedura antigos que escuroceram e deformaram com a idade e utilização.

PROBLEMA DE COZEDURA	CAUSA
Os alimentos alouram de forma irregular	O fornô não foi pró-aquivcidoFolha de alumínio na grelha ou no fundo do fornoUrensillo de cozedura demasiado grande para a recertaTabuleiros que ocom uma nos outros ou nas poredes do forno.
Alimentos demasiado escuros no fundo	O fornô não foi pró-aquividoUtilização de panelas de vícrio ou de metal baço ou escurecidoPosição incorreta do prateiroTabuleiros que ocom uma nos outros ou nas poredes do forno.
Os alimentos estão secos ou encolheram excessivamente	Temperatura do forno demasiado baixaO fornô não foi pré-aquividoPorta do forno aberta com frequênciaHemreticamente salado com foha de alumínioTamanhó do tabuleiro demasiado pequeno
Os alimentos estão a ser cozinhados demasiado lentamente	Temperatura do forno demasiado baixaO fornô não foi pré-aquividoPorta do forno aberta com frequênciaHemreticamente salado com foha de alumínioTamanhó do tabuleiro demasiado pequeno
As tartes não alouram no fundo ou têm uma crosta húmida	Temporatura do formo demasiado baixaUtilização de tabuleiros de aço brinantePosição incorreta do prateiroTemperatura do forno demasiado baixa
Os bolos estão pálidos, planos e podem não estar cozidos no interior	Temperatura do formo demasiado baixaTempo de cozedura incorretoBolo testado demasiado peloPorto do forno aberta demasiados vezesO tamanho do tabuleiro pode ser demasiado grande
Os bolos estão altos no meio e rachados na parte superior	Temperatura da cozedura demasiado altaTempo de cozedura demasiado cragoTabuleiros que vocêm uma nos outros ou nas poredes do fornoPosição incorreta do prateiroTamanhó do tabuleiro demasiado pequeno
As bordas da crosta da tarte estão demasiado castanhas	Temperatura do formo demasiado altaBordas da crosta demasiado finas

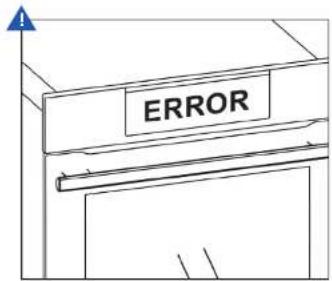

Resolução de problemas

ERRO

ERROR
