MANUAL DE UTILIZADOR GDG 622 HILTI

▶ El motor funciona.

1.1 Sobre esta documentação

• Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.

• Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.

1.2 Explicação dos símbolos

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso: PERIGO PERIGO ! ▶ Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO AVISO ! ▶ Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções. A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto. Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.44 Português 2331879 *2331879*

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

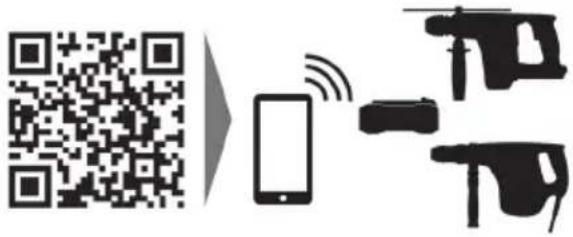

No produto, podem usar-se os seguintes símbolos: O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão. Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Corrente contínua Usar óculos de protecção! Trabalhe sempre com as duas mãos. Velocidade nominal Rotações por minuto Rotações por minuto Diâmetro Se existente no produto, isso significa que o produto foi certificado por este organismo de certifi- cação para o mercado americano e canadiano de acordo com as normas em vigor.

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos. A designação e o número de série são indicados na placa de características. ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Rectificadora direita a bateria GDG 622 Geração 02 N.º de série 2 Segurança

2.1 Normas de segurança gerais para ferramentas eléctricas

AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência. O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).*2331879* 2331879 Português 45 Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos. ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões. ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo. Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada.46 Português 2331879 *2331879* ▶ Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas. ▶ Faça uma manutenção regular de ferramentas eléctricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias. ▶ Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio. ▶ Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio. ▶ Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele. ▶ Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos. ▶ Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão. ▶ Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha. ▶ Nunca faça a manutenção de baterias danificadas. Qualquer manutenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.

2.2 Normas de segurança comuns para trabalhos de rectificar, lixar com papel abrasivo, traba-

lhos com escovas de arame, polir, fresar e separar por disco de corte: ▶ Esta ferramenta eléctrica é para ser utilizada como rectificadora, lixadora de papel abrasivo, escova de arame, polidora, para fresar e como cortadora por abrasão. Observe todas as normas de segurança, instruções, ilustrações e dados que vêm com a ferramenta. Caso não observe as instruções que se seguem, pode ocorrer choque eléctrico, incêndio e/ou ferimentos graves. ▶ Não utilize acessórios que não sejam previstos e recomendados pelo fabricante especificamente para esta ferramenta eléctrica. O facto de poder fixar o acessório na sua ferramenta eléctrica não garante uma utilização segura. ▶ A velocidade nominal do acessório deve estar dimensionada para, no mínimo, o ajuste da velocidade de funcionamento que consta da ferramenta elétrica. Acessórios que trabalhem a uma velocidade superior à sua velocidade nominal podem partir e fragmentar-se.*2331879* 2331879 Português 47 ▶ Diâmetro exterior e espessura do acessório devem corresponder às dimensões da sua ferramenta eléctrica. Acessórios mal dimensionados não podem ser resguardados ou controlados o suficiente. ▶ Discos de rebarbar, rolos abrasivos ou outros acessórios têm de ajustar-se exactamente ao veio ou à pinça de aperto da sua ferramenta eléctrica. Acessórios que não se ajustam exactamente no encabadouro da ferramenta eléctrica rodam de forma irregular, vibram fortemente e podem levar à perda de controlo. ▶ Discos, rolos abrasivos, ferramentas de corte ou outros acessórios montados num mandril têm de estar colocados correctamente na pinça ou na bucha de aperto. O "excedente" ou a parte do mandril que fica de fora, entre o corpo abrasivo e a pinça ou a bucha de aperto, tem de ser mínimo(a). Se o mandril não estiver suficientemente apertado ou se o corpo abrasivo estiver demasiado à frente, o acessório pode soltar-se e ser projectado a grande velocidade. ▶ Não utilize acessórios danificados. Antes de cada utilização, examine os acessórios, tais como discos de rebarbar quanto a fragmentos e fissuras; rolos abrasivos quanto a fissuras, desgaste ou forte deterioração; escovas de arame quanto a arames soltos ou partidos. No caso de a ferramenta eléctrica ou o acessório cair, verifique se ficou danificado ou utilize um acessório intacto. Quando tiver examinado e montado o acessório, mantenha-se a si e pessoas que se encontrem nas proximidades, fora do plano do acessório em movimento e deixe trabalhar a ferramenta durante um minuto à velocidade máxima. A maior parte dos acessórios danificados parte-se durante este período de teste. ▶ Use equipamento de protecção individual. Use máscara de protecção integral, protecção ocular ou óculos de protecção consoante a aplicação. Se adequado, use máscara antipoeiras, protecção auricular, luvas de protecção ou um avental especial para se proteger contra partículas de material e abrasivas. Os olhos devem ser protegidos contra objectos estranhos projectados que são produzidos durante as diversas aplicações. As máscaras antipoeiras ou respiratórias devem filtrar as poeiras que são produzidas durante a utilização. Se estiver exposto durante muito tempo a ruído intenso, poderá vir a sofrer de perda de audição. ▶ Assegure-se de que outras pessoas se mantêm afastadas o suficiente da sua área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de protecção individual. Fragmentos da peça a trabalhar ou dos acessórios partidos podem ser projectados e provocar ferimentos mesmo para além da área de trabalho directa. ▶ Segure a ferramenta eléctrica apenas pelas áreas isoladas dos punhos quando executar trabalhos onde o acessório pode encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico. ▶ Ao iniciar o trabalho deve segurar sempre bem na ferramenta eléctrica. Se acelerar para a velocidade máxima, o momento de reacção do motor pode provocar uma torção da ferramenta eléctrica. ▶ Se possível, utilize grampos de aperto, para fixar a peça a trabalhar. Nunca utilize a ferramenta eléctrica, tendo uma peça a trabalhar pequena numa mão e na outra a ferramenta eléctrica. Se fixar as peças a trabalhar pequenas, terá ambas as mãos livres para controlar a ferramenta eléctrica. Ao cortar peças a trabalhar redondas, como buchas de madeira, material de barras ou tubos, estas têm tendência a deslocar-se, podendo provocar o encravamento do acessório e a projecção contra si. ▶ Nunca pouse a ferramenta eléctrica enquanto o acessório não estiver completamente parado. O acessório em rotação pode entrar em contacto com a superfície de apoio, levando a uma perda do controlo da ferramenta eléctrica. ▶ Depois da substituição dos acessórios ou de ajustes na ferramenta, aperte bem a porca da pinça de aperto, a bucha de aperto ou outros elementos de fixação. Elementos de fixação soltos podem desajustar-se inesperadamente e provocar a perda de controlo; componentes rotativos soltos são projectados com força para fora da ferramenta. ▶ Não deixe a ferramenta eléctrica a funcionar enquanto a transporta. A sua roupa pode ser agarrada devido a contacto acidental com o acessório em rotação e este perfurar o corpo. ▶ Limpe regularmente as saídas de ar da sua ferramenta eléctrica. A ventoinha do motor aspira poeiras para dentro da carcaça, podendo originar perigos eléctricos devido a uma forte acumulação de pós metálicos. ▶ Não utilize a ferramenta eléctrica na proximidade de materiais inflamáveis. Faíscas podem inflamar tais materiais. ▶ Não utilize quaisquer acessórios que exijam líquidos de refrigeração. A utilização de água ou outros líquidos de refrigeração pode resultar num choque eléctrico. Normas de segurança em caso de contragolpe Contragolpe é a reacção repentina em consequência de um acessório em movimento, como disco de rebarbar, prato de rebarbar, escova de arame etc., preso ou bloqueado. O encravamento ou bloqueio48 Português 2331879 *2331879* ocasiona uma paragem súbita do acessório em rotação. Isto faz com que uma ferramenta eléctrica descontrolada seja acelerada no ponto do bloqueio contra o sentido de rotação do acessório. Se, por ex., um disco de rebarbar encravar ou bloquear numa peça a trabalhar, a aresta do disco de rebarbar que mergulha na peça a trabalhar pode ficar presa, partindo o disco de rebarbar ou provocando um contragolpe. O disco de rebarbar move-se então no sentido do operador ou afasta-se deste, conforme o sentido de rotação do disco no ponto do bloqueio. Isto também pode levar à quebra dos discos de rebarbar. Um contragolpe é a consequência de uma utilização errada ou incorrecta da ferramenta eléctrica. Este pode ser evitado através de medidas de precaução adequadas, como descrito a seguir. ▶ Agarre bem a ferramenta eléctrica e coloque o corpo e os braços numa posição em que poderá absorver as forças do contragolpe. O operador consegue dominar as forças do contragolpe, caso sejam tomadas as medidas adequadas. ▶ Trabalhe com particular precaução perto de cantos, arestas vivas, etc. Evite que os acessórios ressaltem da peça a trabalhar e encravem. O acessório em movimento tem a tendência de se encravar em cantos, arestas vivas ou quando ressalta, o que provoca uma perda de controlo ou um contragolpe. ▶ Não utilize uma lâmina de serra dentada. Acessórios deste tipo provocam frequentemente um contragolpe ou a perda de controlo da ferramenta eléctrica. ▶ Introduza sempre o acessório no material, na mesma direcção em que a aresta de corte deixa o material (corresponde à mesma direcção, na qual são produzidas as aparas). Se introduzir a ferramenta eléctrica na direcção incorrecta, provoca a saída da aresta de corte do acessório da peça a trabalhar, sendo a ferramenta eléctrica puxada nesta direcção de avanço. ▶ Fixe sempre a peça a trabalhar, se utilizar limas rotativas, discos de corte, ferramentas de fresar de alta velocidade ou de metal duro. Ao mais pequeno deslocamento na ranhura, estes acessórios encravam e podem provocar um contragolpe. Se um disco de corte encravar, normalmente parte. Se as limas rotativas, as ferramentas de fresar de alta velocidade ou de metal duro encravarem, o acessório pode saltar da ranhura e provocar a perda de controlo da ferramenta eléctrica. Normas de segurança especiais para trabalhos de rebarbar e de corte por abrasão: ▶ Utilize exclusivamente os corpos abrasivos autorizados para a sua ferramenta eléctrica e apenas para possibilidades de aplicação aconselhadas. Exemplo: Nunca rebarbe com a superfície lateral de um disco de corte. Discos de corte destinam-se ao desbaste de material com a aresta do disco. Uma força lateral sobre estes corpos abrasivos pode parti-los. ▶ Para pontas abrasivas cónicas e rectas com rosca utilize apenas mandris intactos de tamanho e comprimento correctos, sem corte posterior no ressalto. Mandris adequados evitam a possibilidade de quebra. ▶ Evite um bloqueio do disco de corte ou uma força de encosto demasiado elevada. Não execute cortes demasiado profundos. Uma sobrecarga do disco de corte aumenta o respectivo esforço e a predisposição para emperrar ou bloquear, possibilitando, assim, um contragolpe ou uma quebra do corpo abrasivo. ▶ Evite colocar a sua mão na área à frente ou atrás do disco de corte em rotação. Se deslocar o disco de corte na peça a trabalhar, afastando-o da sua mão, é possível que, no caso de um contragolpe, a ferramenta eléctrica com o disco em rotação seja arremessada directamente para si. ▶ Caso o disco de corte encrave ou o trabalho seja interrompido, desligue a ferramenta e segure-a quieta, até o disco estar imobilizado. Nunca tente puxar o disco ainda em rotação para fora do corte, pois isso pode causar um contragolpe. Determine e corrija a causa de o disco encravar. ▶ Não volte a ligar a ferramenta eléctrica enquanto esta se encontrar encravada na peça. Deixe que o disco de corte atinja primeiro a sua velocidade máxima, antes de prosseguir, com precaução, o corte. Caso contrário, o disco pode prender, saltar da peça ou provocar um contragolpe. ▶ Apoie placas ou peças grandes, de modo a diminuir o risco de um contragolpe devido a um disco de corte encravado. Peças a trabalhar grandes podem flectir sob o seu próprio peso. A peça a trabalhar tem de ser apoiada, em ambos os lados do disco, tanto na proximidade do corte de separação como da aresta. ▶ Tenha especial cuidado ao efectuar cortes em profundidade em paredes existentes ou noutras áreas de pouca visibilidade. Ao mergulhar na peça, o disco de corte pode provocar um contragolpe durante o corte em tubagens de gás ou água, cabos eléctricos ou outros objectos. Normas de segurança adicionais para trabalhos com escovas de arame: ▶ Tenha em conta que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo pressão de encosto excessiva. Pedaços de arame projectados podem atravessar facilmente roupa de pouca espessura e/ou a pele. ▶ Antes da utilização, deixe as escovas rodar no mínimo um minuto à velocidade de trabalho. Verifique, se durante este tempo, não se encontra nenhuma outra pessoa à frente ou na mesma linha da escova. É possível que sejam projectados pedaços de arame soltos durante a fase inicial.*2331879* 2331879 Português 49 ▶ Oriente a escova de arame em rotação no sentido oposto ao seu corpo. Ao trabalhar com estas escovas, podem ser projectadas pequenas partículas e pedaços mínimos de arame a grande velocidade e perfurar a pele.

2.3 Normas de segurança adicionais

Segurança física ▶ Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas. ▶ Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios. ▶ Evite o contacto com peças rotativas - Perigo de ferimentos! ▶ Segure o produto sempre com as duas mãos nos punhos previstos para o efeito. Mantenha os punhos secos e limpos. ▶ Aguarde até que o produto esteja parado, antes de o pousar. ▶ Também deve usar luvas de protecção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras. ▶ Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontrem nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema colector de pó ou o uso de uma protecção respiratória adequada. As medidas gerais para redução da exposição incluem: ▶ Trabalhar num local bem ventilado, ▶ Evitar o contacto prolongado com pó, ▶ Afastar o pó do rosto e do corpo, ▶ Usar roupa de protecção e lavar áreas expostas com água e sabão. ▶ Faça frequentemente pausas e exercícios para melhorar a circulação sanguínea nos dedos. Os trabalhos mais longos, devido às intensas vibrações, podem causar distúrbios nos vasos sanguíneos ou no sistema nervoso dos dedos, mãos ou pulsos. ▶ Não olhe directamente para a luz de trabalho (LED) do produto nem aponte a luz para o rosto de outras pessoas. Existe risco de encandeamento. ▶ Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos. ▶ Não monte nenhum gancho de cinto nesta ferramenta. ▶ Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas! Utilização e manutenção de ferramentas eléctricas ▶ Não coloque o produto sobre a bateria.

2.4 Utilização e manutenção de baterias

▶ Tenha em atenção as seguintes normas de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões. ▶ Utilize baterias somente se estiverem em perfeitas condições técnicas. ▶ Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos! ▶ As baterias não devem, em caso algum, ser modificadas ou manipuladas! ▶ As baterias não devem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas. ▶ Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos. ▶ Nunca utilize baterias recicladas ou reparadas. ▶ Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão. ▶ Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões. ▶ Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos. ▶ Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.50 Português 2331879 *2331879* ▶ Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções. ▶ Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos. ▶ Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti". Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio. → Página 55 Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções. 3 Descrição

3.1 Vista geral do produto 1

Porca de aperto com pinça de aperto

Pescoço/punho dianteiro

Botão de bloqueio do veio

Interruptor on/off com bloqueio

Roda de ajuste para a velocidade de rotação

Indicação de estado da bateria

Botão de destravamento da bateria

Iluminação da zona de trabalho

3.2 Utilização conforme a finalidade projectada

O produto descrito é uma rectificadora direita a bateria, de utilização manual, para o processamento a seco de metal. A rectificadora direita foi concebida para trabalhos de rectificar, corte por abrasão, polimento, fresagem e para trabalhar com escovas de arame. Utilize apenas acessórios com um diâmetro da haste que corresponda ao da pinça de aperto montada. Tenha em conta as especificações nas Características técnicas.

• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.

• Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções.

3.3 Possível uso incorrecto

O produto não pode ser utilizado para a lixagem a húmido. O produto não pode ser utilizado para trabalhar materiais nocivos para a saúde ou facilmente inflamáveis (p. ex., amianto, madeira, etc.).

3.4 Incluído no fornecimento

Rectificadora direita, chave de bocas, manual de instruções Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group*2331879* 2331879 Português 51

3.5 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.5.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO Risco de ferimentos devido à queda da bateria! ▶ Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado. Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado. Estado Significado Quatro (4) LEDs estão sempre acesos a verde Estado de carga: 100% a 71% Três (3) LEDs estão sempre acesos a verde Estado de carga: 70% a 51% Dois (2) LEDs estão sempre acesos a verde Estado de carga: 50% a 26% Um (1) LED está sempre aceso a verde Estado de carga: 25% a 10% Um (1) LED pisca lentamente a verde Estado de carga: < 10% Um (1) LED pisca rapidamente a verde A bateria de iões de lítio está completamente des- carregada. Carregue a bateria. Se o LED ainda estiver a piscar rapidamente de- pois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti. Um (1) LED pisca rapidamente a amarelo A bateria de iões de lítio ou o produto associado estão sobrecarregados, demasiado quentes, de- masiado frios ou existe alguma outra falha. O produto e a bateria devem ser utilizados à tem- peratura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utili- zado. Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti. Um (1) LED acende-se a amarelo A bateria de iões de lítio e o produto a ela ligado não são compatíveis. Contacte a Assistência Téc- nica Hilti. Um (1) LED pisca rapidamente a vermelho A bateria de iões de lítio está bloqueada e não pode continuar a ser utilizada. Contacte a Assis- tência Técnica Hilti.

3.5.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc. Estado Significado Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a verde. A bateria pode continuar a ser utilizada. Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED pisca rapidamente a amarelo. Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.52 Português 2331879 *2331879* Estado Significado Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a vermelho. Se um produto conectado ainda puder ser utili- zado, a capacidade restante da bateria é inferior a 50%. Se um produto conectado já não puder ser utili- zado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti. 4 Características técnicas Peso sem bateria B22 1,5 kg (3,3 lb) Velocidade nominal 10 000 rpm … 25 000 rpm (166,7 Hz … 416,7 Hz) Velocidade de rotação mínima necessária do acessório ≥ 25 000 rpm (≥ 416,7 Hz) Diâmetro de trabalho do acessório ≤ 55 mm (≤ 2,2 in) Diâmetro da haste do acessório Pinça de aperto 6 mm 6 mm Pinça de aperto 1/4 polegada 1/4 in Abertura da chave para o veio 12 mm Abertura da chave para a porca de aperto 17 mm Temperatura de armazenagem −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉)

Tensão de serviço da bateria 21,6 V Peso da bateria Consultar o fim deste manual de instruções Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de armazenagem −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura da bateria no início do carregamento −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Preparação do local de trabalho AVISO Risco de ferimentos devido a arranque involuntário! ▶ Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado. ▶ Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios. Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.*2331879* 2331879 Português 53

5.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.

2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.

AVISO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente.

1. A bateria deve ser completamente carregada antes da primeira utilização.

2. Introduza a bateria no produto até engatar de forma audível.

1. Pressione o botão de destravamento da bateria.

2. Puxe a bateria para fora do produto.

5.4 Substituir o acessório 2

CUIDADO Risco de ferimentos! O acessório pode estar quente e/ou com arestas vivas. ▶ Use luvas de protecção ao mudar o acessório. ▶ Nunca pouse acessórios quentes sobre bases inflamáveis. CUIDADO Perigo de danos da pinça de aperto vazia por aperto da porca de aperto. ▶ Nunca aperte a porca de aperto sem que esteja inserido um acessório. CUIDADO Risco de ferimentos e danos devido a acessório não circular a trabalhar ou com danos. ▶ Não utilize acessórios danificados. Antes de iniciar o trabalho, verifique se a rectificadora direita trabalha sem vibrações excessivas.

1. Pressione e mantenha pressionado o botão de bloqueio do veio.

2. Solte a porca de aperto com a chave de bocas.

3. Retire o acessório.

4. Coloque um acessório.

5. A dimensão interna da haste L

não pode exceder 10 mm. A haste do acessório deve ser encaixada pelo menos 20 mm dentro da pinça de aperto.

6. Aperte a porca de aperto com a chave de bocas.

7. Liberte o botão de bloqueio do veio.

8. Verifique se o acessório está bem apertado.

5.5 Protecção anti-queda

AVISO Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.54 Português 2331879 *2331879* Observe as directivas nacionais para trabalhos em altura. Utilize exclusivamente uma combinação entre a protecção anti-queda Hilti e o cabo de segurança para ferramentas Hilti #2261970. ▶ Fixe o dispositivo de segurança nas aberturas de montagem para acessórios. Verifique se está bem apertado. ▶ Fixe um mosquetão do cabo de segurança para ferramentas no dispositivo de segurança e o segundo mosquetão a uma estrutura de suporte. Verifique se ambos os mosquetões estão bem apertados. Observe os manuais de instruções do dispositivo de segurança Hilti, bem como do cabo de segurança para ferramentas Hilti. 6 Utilização Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

1. Ligue o produto. → Página 54

2. Ajuste através da roda de ajuste da velocidade de rotação uma velocidade adequada ao acessório e à

finalidade de aplicação planeada.

3. Trabalhe sempre apenas com a superfície de trabalho prevista do acessório. Exemplo: Nunca rebarbe

com a superfície lateral de um disco de corte. Discos de corte destinam-se ao desbaste de material com a aresta do disco.

4. Fixe a peça a ser trabalhada. Nunca utilize a rectificadora direita, tendo uma peça a trabalhar pequena

numa mão e na outra a rectificadora direita. Segure a rectificadora direita sempre com as duas mãos nos punhos previstos.

5. Aproxime a rectificadora direita à peça a trabalhar. Trabalhe com pressão moderada e não pressione o

acessório para dentro do material.

▶ Pressione a parte de trás do interruptor on/off. ▶ O interruptor on/off salta para a posição off e o motor pára. 7 Conservação e manutenção AVISO Risco de lesão com a bateria encaixada ! ▶ Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção! Conservação do produto

• Remova sujidade persistente com cuidado.

• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

• Utilize um pano limpo e seco, para limpar os contactos do produto. Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.*2331879* 2331879 Português 55

• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

• Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Manutenção

• Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.

• Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.

• Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente. Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

7.1 Substituir a porca de aperto 4

CUIDADO Perigo de danos da pinça de aperto vazia por aperto da porca de aperto. ▶ Nunca aperte a porca de aperto sem que esteja inserido um acessório.

1. Pressione e mantenha pressionado o botão de bloqueio do veio.

2. Abra a porca de aperto com a chave de bocas.

3. Retire eventualmente o acessório para fora da pinça de aperto.

4. Desenrosque a porca de aperto com pinça de aperto completamente para fora da rectificadora direita.

5. Monte a porca de aperto nova com pinça de aperto no veio e enrosque ligeiramente a porca de aperto

no veio. Não aperte a porca de aperto. 8 Transporte e armazenamento de ferramentas a bateria e baterias Transporte CUIDADO Arranque inadvertido durante o transporte ! ▶ Transporte os seus produtos sempre sem as baterias colocadas! ▶ Retire a/as bateria(s). ▶ Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias. ▶ As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte. Armazenamento AVISO Dano acidental devido a baterias com defeito ou a perderem líquido ! ▶ Armazene os seus produtos sempre sem as baterias colocadas! ▶ Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas.56 Português 2331879 *2331879* ▶ Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador. ▶ Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro. ▶ Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento. 9 Ajuda em caso de avarias Sempre que ocorra uma avaria, observe a indicação de estado da bateria. Consultar capítulo Indicações da bateria de iões de lítio. No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução A bateria descarrega-se mais depressa do que habitual- mente. Temperatura ambiente muito baixa. ▶ Deixe a bateria aquecer len- tamente até à temperatura ambiente. A bateria não encaixa com clique audível. A patilha de fixação na bateria está suja. ▶ Limpe a patilha de fixação e volte a encaixar a bateria. Forte aquecimento no pro- duto ou na bateria. Avaria eléctrica ▶ Desligue o produto imediata- mente, retire a bateria, observe a mesma, deixe-a arrefecer e contacte o Centro de Assistên- cia Técnica Hilti. O produto não atinge plena potência. Está introduzida bateria com capa- cidade insuficiente. ▶ Utilize uma bateria com capaci- dade suficiente. Sem função de travagem do motor. A bateria está descarregada. ▶ Substitua a bateria e carregue a bateria descarregada. Produto sobrecarregado por ins- tantes. ▶ Desligue e volte a ligar o produto. O produto vibra muito. Acessório não é compatível com o produto. ▶ Utilize apenas acessórios que correspondem às especifi- cações nas Características técnicas. Acessório está danificado, não circular ou tem desequilíbrio. ▶ Utilize apenas acessórios em perfeitas condições. Produto com defeito ▶ Se o acessório puder ser excluído como causa, dirija- se ao Centro de Assistência Técnica Hilti. Os LEDs da bateria não indi- cam nada Bateria avariada. ▶ Dirija-se ao Centro de Assistên- cia Técnica Hilti. 10 Reciclagem AVISO Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos. ▶ Não envie quaisquer baterias danificadas! ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu*2331879* 2331879 Português 57 aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico! 11 Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. 12 Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2331879 Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.58 Português 2331879 *2331879*Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20220113 *2331879*
