MANUAL DE UTILIZADOR CO 1292DR3RIS CANDY

Puxar a porta a partir de cima e retirá-la

PORTA TIPO 2

FERRAMENTAS: CHAVE DINAMOMÉTRICA 25, CHAVE DETUBOS 7 FLEXÍVEL

1.

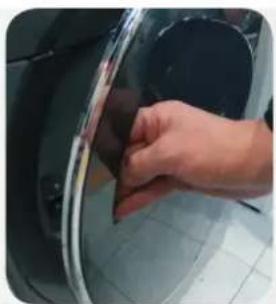

Abrir a porta

2.

Retirar a tampa deposito de remover o seu parafuso

3.

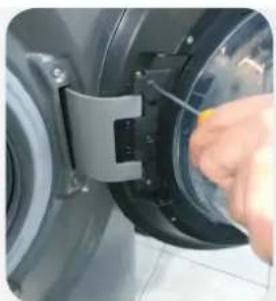

Retirar os parafusos da dobradiça de plástico

4.

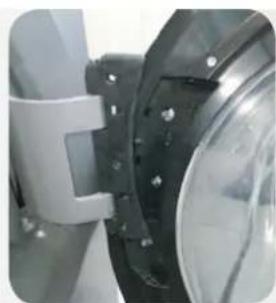

Puxar a porta a partir de cima e retirá-la

DOBRADIÇA

INSTRUÇÉS

DOBRADIÇA TIPO 1

FERRAMENTAS: CHAVE DINAMOMÉTRICA 25

1.

Abrir a porta

2.

Aoutilizarachave de tubos25,retirar osparafudos quefamadobradaaquina

3.

Puxar a porta a partir de cima e retirá-la

4.

Retirar todos os parafudos da porta

5.

Separar a estrutura da moldura da boaquina

6.

Substitui a dobradiça, tendo cuidado para não perdier asbuchas

DOBRADIÇA TIPO 2

FERRAMENTAS: CHAVE DINAMOMÉTRICA 25, CHAVE DETUBOS 7 FLEXÍVEL

1.

Abrir a porta

2.

Retirar a tampa除去remover o seu parafuso

3.

Retirar os parafusos da dobrada de plastico

4.

Puxar a porta a partir de cima e retirá-la

5.

Retirar o pino

6.

Retirar o clip da porta

7.

Depois de refirar a correia, separar a aba do vedante para permitir o acesso ao interior do produits

8.

Retirar os parafudos externos da dobrada

9

Retirar os
parafudos no
interior da
maquina com
a chape de
tubos 7.
Retirar a
dobrada
ica

TRINCO DA PORTA

INSTRUÇÉS

TRINCO DA PORTA TIPO 1

FERRAMENTAS: CHAVE DE FENDAS DE Cabeça CRUZADA, PINÇA, CHAVE DE FENDAS DE Cabeça PLANA

1.

Abrir a porta

2.

Utilizar a chave de fendas de性和 plana para presionar e retirar o grampo externo

3.

Depois de refirar o grampo, separar a aba do vedante para permitir o acesso ao inferior do produits

4.

Ao utilize a chave dinamometrica,utarosparafusos de fixacao do trinco da porta e pressionar sua sua fi vela.

5.

Retirar o trinco da porta

6.

Desligar a cablagem; em caso de "faston", prestar atencao para nao inverter a cablagem

TRINCODAPORTA TIPO2

FERRAMENTAS: CHAVE DE FENDAS DE Cabeça CRUZADA, PINÇA, CHAVE DE FENDAS DE Cabeça PLANA

1.

Abrir a porta

2.

Utilizar a chave de fendas de性和 plana para pressionar e retirar o grampo externo

3.

Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produits

4.

Aoutilizar a chave dinamometrica, retirar os parafusos de fi xaca o do trinco da porta

5.

Desmontar o tempo de trabalho e as guanicoes

6.

Desmontar o dispensador e bisel

7.

Retirar o trinco da porta

8.

Retirar a protecao de agua

9.

Substitu o trinco da porta ao prestar atencao a ligacao mecanica de abertura de emergencia e ligacoes electrolyicas

VEDANTE DA PORTA

INSTRUÇÉS

VEDANTE DAPORTA

FERRAMENTAS: CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DE FENDAS DE CÂBEÇA PLANA, DUAS CHAVES DE TUBOS 7

1.

Abrir a porta

2.

Utilizar a chave de fendas de性和 plana para presionar e retirar o grampo externo

3.

Depois de retirar o grampo, Separar a aba do vedante para permitir o acesso ao interior do produits

4.

Aoutilizarachave de fendas de cabeça plana, retirar o grampo no tubo

5.

Retirar o vedante

6.

Colocar o novo vedante, prestando atencao aes entalhes de posicionamento

7.

Inserir o grampo da cablagem no lado do tubo

8.

Apertar o grampo
nivelado no
tubo ao utiliser a
ferramenta

9.

Instalar o vedante na maquina. Inserir o grampo externo e apertalo (se necessario, com a pinca)

GAVETA DE DETERGENTE

INSTRUÇÉS

GAVETA DE DETERGENTE

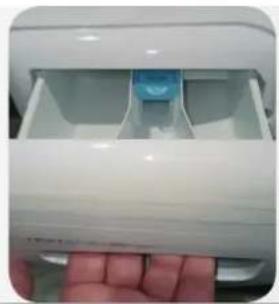

1.

Abrir a gaveta de detergente

2.

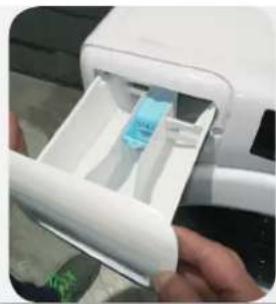

Aoutilizar duas mao,puxa-la fi rmente

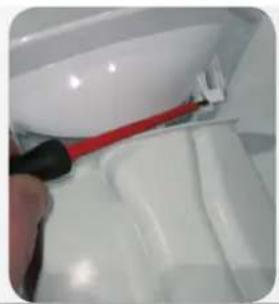

3.

Desengatar a
mascara da
gaveta de
detergente, tendo
cuidado para não
partir os ganchos

FEREASTRA

INSTRUCTIONS

FEREASTRA TIP 1

INSTRUMENTE: CHEIETORX nr. 25

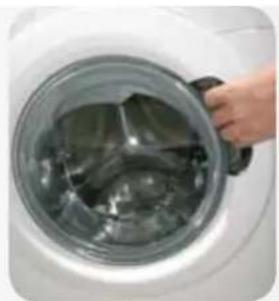

1.

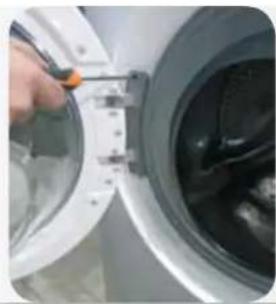

Deshideti fereastra

2.
