GEBRUIKSAANWIJZING CO 1292DR3RIS CANDY

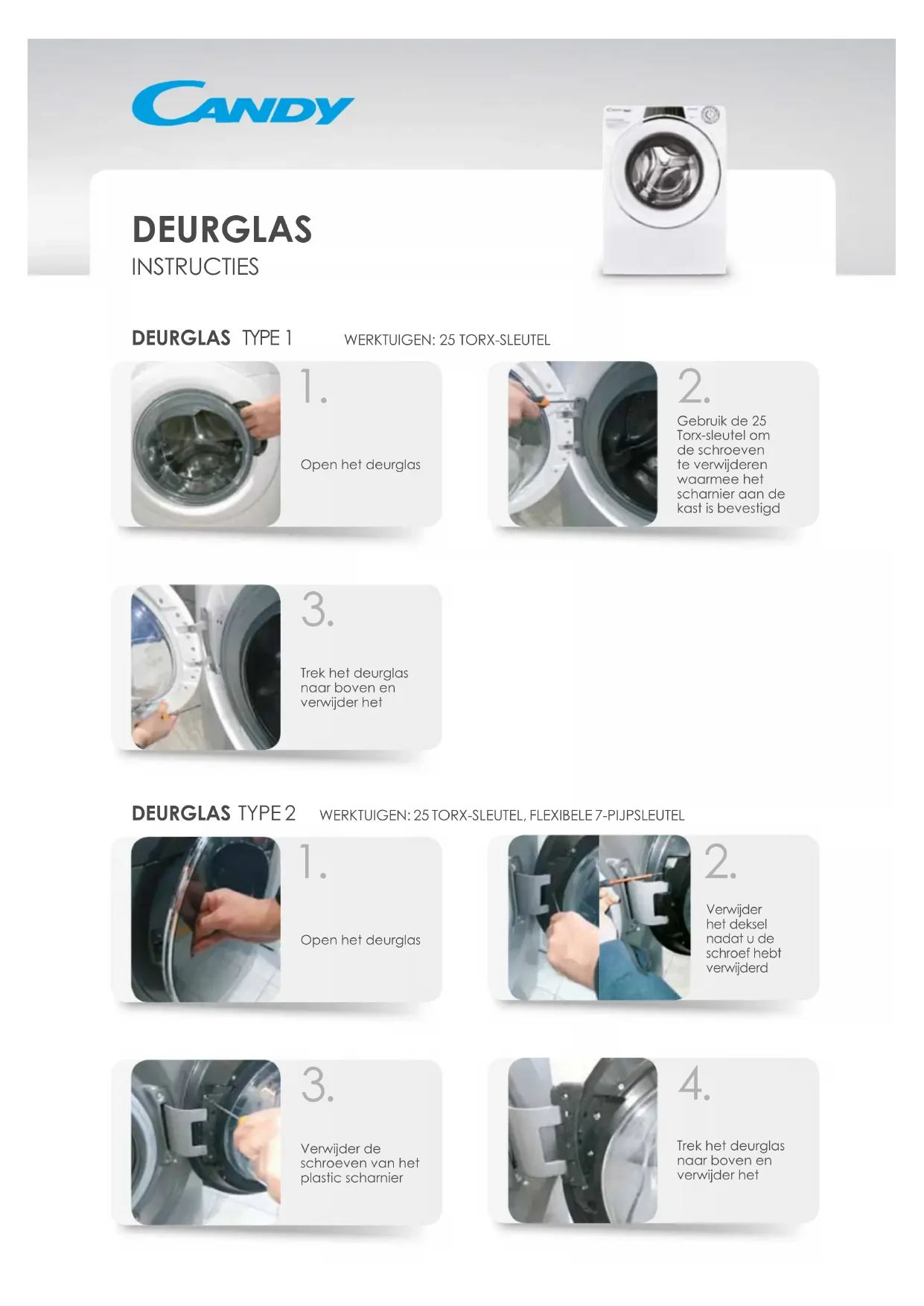

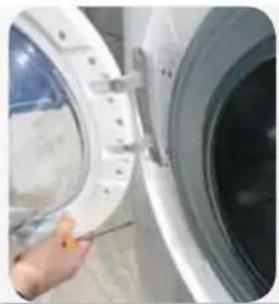

Gebruik de 25 Torx-sleutel om de schroevente verwijderen waarmee het scharnier aan de kast is bevestigd

3.

Trek het deurglas
aar boven en
verwijder het

DEURGLAS TYPE2

WERKTUIGEN:25 TORX-SLEUTEL,FLEXIBLE7-PIJPSLEUTEL

1.

Open het deurglas

2.

Verwijder het deksel nadat u de schroef hebt verwijderd

3.

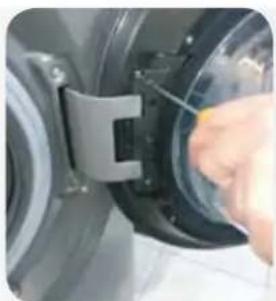

Verwijder deschroeven van hetplastic scharnier

4.

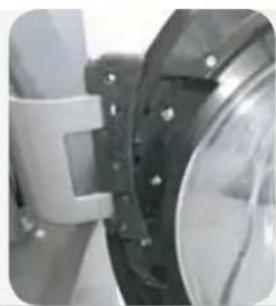

Trek het deurglas
aar boven en
verwijder het

SCHARNIER

INSTRUCTIES

SCHARNIER TYPE 1

Gebruik de 25-pijpsleutel om de schroven te verwijderen waarmee het scharnier aan de kast is bevestigd

3.

Trek het deurglas maar boven en verwijder het

4.

Verwijder alle schroeven van het deurglas

5.

Scheid het frame van het tegenframe

6.

Vervang het scharnier en zorg ervoor dat u de bussen nicht verliest

SCHARNIER TYPE 2

WERKTUIGEN:25 TORX-SLEUTEL,FLEXIBELE 7-PIJPSLEUTEL

1.

Open het deurglas

2.

Verwijder het deksel nadat u de schroef heb verwijderd

3.

Verwijder deschroeven van het plastic schamier

4.

Trek het deurglas maar boven en verwijder het

5.

Verwijder depen

6.

Verwijder de deurclip

7.

Zodra de riem is verwijderd, maakt u de flap los van de pakking om teogang te krijgen tot de binnenkant van het product

8.

Verwijder de externe schroeven van het scharmier

9.

Verwijder deschroeven indekast met de7-pijpsleutel. Verwijder descharnieren

DEURSLOT

INSTRUCTIES

DEURSLOT TYPE 1

WERKTUIGEN: SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1.

Open het deurglas

2.

Gebruik de platte
schroevendraaier
voort
hefboomwerking
en verwijder de
externe klem

3.

Zodra de klem verwijderd is, maaktu de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4.

Gebruik een Torxsleutel, verwijder de bevestigingschroeven van het deurslot en druk op de sluiting.

5.

Verwijder het deurslot

6.

Ontkoppel de
bedrading, in
het geval van
"faston", let
op dat u de
bedrading nicht
omkeert

DEURSLOT TYPE 2

WERKTUIGEN: SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1.

Open het deurglas

2.

Gebruik de platte
schroevendraaier
voort
hefboomwerking
en verwijder de
externe klem

3.

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4.

Gebruik
een Torx-sleutel om de
borgschoeveen
van het deurslot
te verwijden

5.

Demonteer het werkblad en de bekleding

6.

Demonteer de dispenser en de ring

7.

Verwijder het deurslot

8.

Verwijder de waterbescheming

9.

Vervang het deurslot en let op de Mechanische koppelping van de noodlesopening en elektrische aansluitingen

PAKKING DEUR

INSTRUCTIES

PAKKING DEUR

WERKTUIGEN: TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

1.

Open het deurglas

2.

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de exterklem

3.

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4.

Verwijder de klem op de buis met behulp van een vlakke schroevendraaier

5.

Verwijder depakking

6.

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7.

Plaats de
bedravingsklem
aan de buiszijde

8.

Draai de klem vlak op de buis vast met behulp van het gereedschap

9.

Monteer de
pakking op de
kast.
Bevestig de
externé klem en
draaidezese vast
(indien nodig met
een tang)

WASMIDDELLADE

INSTRUCTIES

WASMIDDELLADE

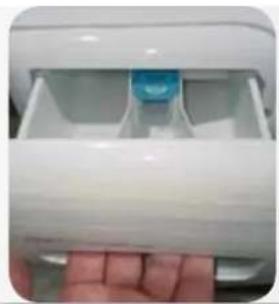

1.

Open de wasmiddellade

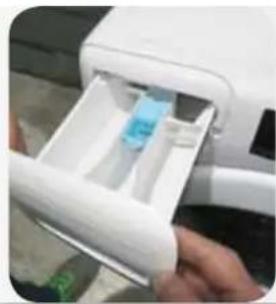

2.

Trek het stevig UIT met twee handen

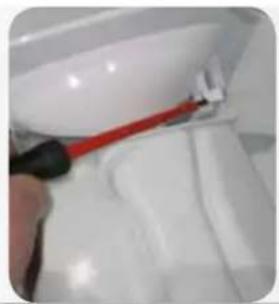

3.

Maak het masker
los van de
wasmiddellade en
zorg ervoor dat de
haken Niet breken

OKIENKO

INSTRUKCJE

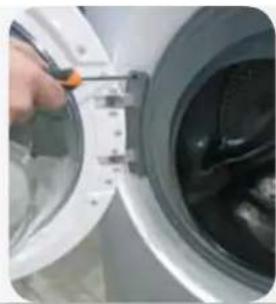

OKIENKO TYP 1

NARZEDZIA:KLUCZTORX25

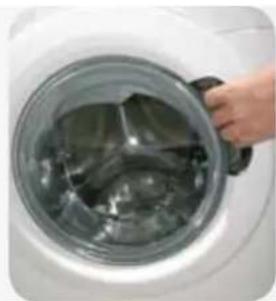

1.

Otworzycokienko

2.
