Tipo de produto	Roçadeira de mochila
Marca	Dolmar
Modelo	MS352.4R
Dimensões (C x L x A)	430 x 280 x 430 mm
Peso (sem proteção ou lâmina)	10,2 kg
Volume do tanque de combustível	0,65 L
Combustível	Gasolina sem chumbo 98
Óleo do motor	SAE 10W-30 (classe API SF ou superior)
Cilindrada do motor	33,5 cm³
Potência máxima	1,07 kW a 7 000 rpm
Rotação de ralenti	3 000 rpm
Velocidade máxima do eixo	10 000 rpm
Diâmetro da lâmina de corte	255 mm
Vela de ignição	NGK CMR6A (folga 0,7-0,8 mm)
Nível de potência acústica (LWA)	100,5 dBA (lâmina) / 105,2 dBA (cabeça de fio)
Vibrações punho direito	2,1 m/s² (incerteza 0,3)
Vibrações punho esquerdo	3,6 m/s² (incerteza 0,8)
Manutenção do filtro de ar	Limpeza diária (a cada 10 h)
Troca de óleo do motor	Primeira troca às 20 h, depois a cada 50 h
Lubrificação da transmissão angular	A cada 30 h
Equipamento de segurança	Interruptor I-O, protetor de lâmina, arreio ajustável, proteção antivibração

Perguntas frequentes - MS352.4R DOLMAR

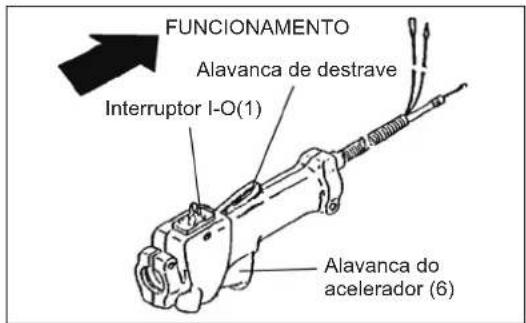

Como iniciar a roçadeira a frio ?

Coloque o interruptor I-O em LIGADO. Feche a alavanca do afogador. Bombeie 7 a 10 vezes a bomba de escorva. Puxe a alça de partida até o ponto de compressão, depois puxe fortemente. Após o motor ligar, abra gradualmente o afogador.

Que tipo de combustível usar?

Use gasolina sem chumbo 98 pura (sem mistura de óleo). O motor é de quatro tempos. Nunca use mistura gasolina-óleo.

Como ajustar o ralenti?

Gire o parafuso de ajuste do carburador para obter uma rotação de ralenti de aproximadamente 3 000 rpm. A lâmina não deve girar em ralenti.

Qual óleo de motor usar e quando trocá-lo?

Use um óleo SAE 10W-30, classe API SF ou superior (motor 4 tempos automotivo). Troque-o após as primeiras 20 horas, depois a cada 50 horas.

Como substituir a lâmina de corte?

Pare o motor e desconecte a vela. Vire a máquina. Trave o eixo com uma chave Torx, depois solte a porca no sentido anti-horário. Substitua a lâmina e aperte firmemente.

Como limpar o filtro de ar?

Remova a tampa do filtro de ar. Retire o elemento (esponja) e lave-o em água morna ou detergente. Seque completamente. Para o feltro, limpe com gasolina e seque. Reinstale.

O que fazer se o motor não ligar?

Verifique o combustível, a vela de ignição (folga 0,7-0,8 mm), o filtro de ar e a bomba de escorva. Se o motor estiver afogado, remova a vela e puxe várias vezes o starter para eliminar o excesso de combustível.

Como armazenar a máquina para o inverno?

Esvazie completamente o tanque de combustível e ligue o motor até parar. Remova a vela, coloque algumas gotas de óleo de motor no cilindro, depois recoloque a vela. Armazene em local seco e abrigado.

Quais são os equipamentos de proteção obrigatórios?

Use um capacete com viseira, protetores auriculares, luvas de couro, sapatos robustos e um macacão de trabalho.

Como ajustar o arreio?

Ajuste o comprimento do arreio antes de iniciar para que fique confortável e equilibrado. O arreio deve ser preso antes do uso e nunca segurado com uma mão.

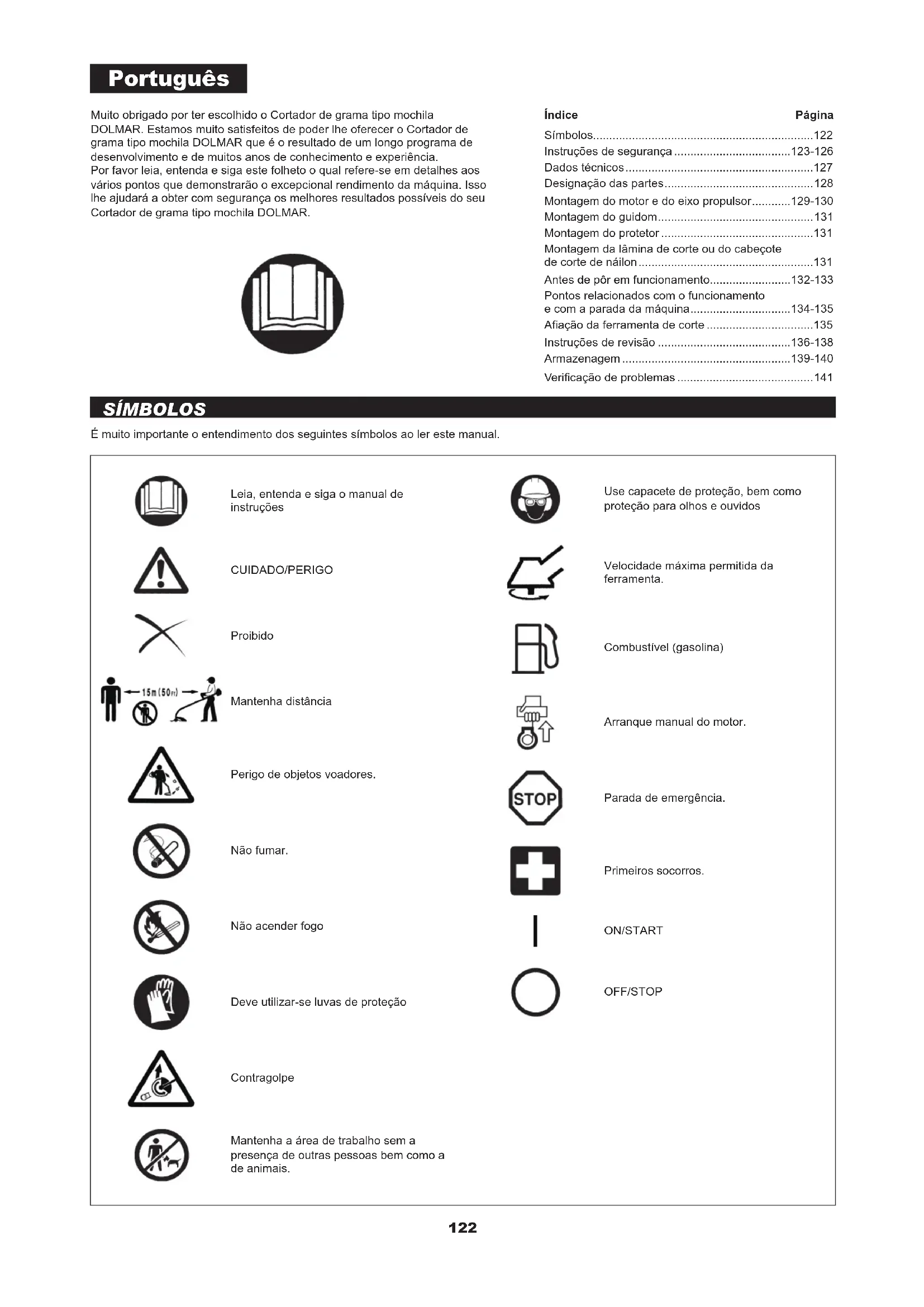

MANUAL DE UTILIZADOR MS352.4R DOLMAR

Leia este manual cuidadosamente antes de por o Cortador de Grama Tipo Mochila em funcaoamento e observe rigorosamente as normas de segurance.
Conserve este manual de instruções comcioido.

English

Muito obligado por ter escolhido o Cortador de grama tipo moghila DOLMAR. Estamos muito satisfeiços de poder lhe.Oferecer o Cortador de grama tipo moghila DOLMAR que e o resulto de um longo programa de desenvolvimento e de muitos anos de conheicao e experiencia. Por favor leia, entenda e siga this folho t o qual refere-se em detalhes ao various pontos que demonstrar o exceptional rendimento daquina. Isso lhe ajudara a obter com segurarca os melhores resultados possiveis do seu Cortador de grama tipo moghla DOLMAR.

Índice Págrina

Simbolos. 122

Instruções de seguranca 123-126

Dados techniques. 127

Designação das partes 128

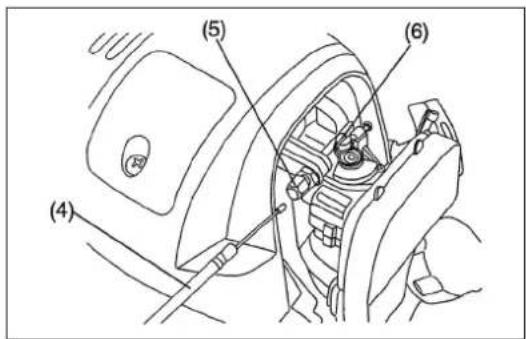

Montagem do motor e do eixo propulsor. 129-130

Montagem do guidom. 131

Montagem do proteor .131

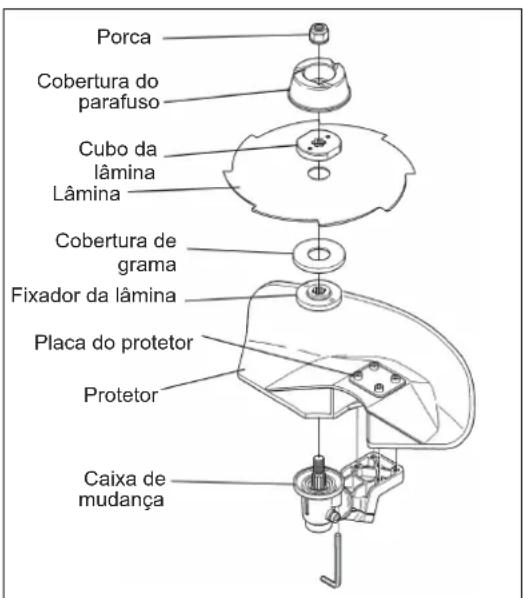

Montagem da lamina de corte ou do cabeçote de corte de nailon. 131

Antes de por em funciona. 132-133

Pontos relacionados com o funciona
e com a parada daquina 134-135

Afiação da ferramenta de corte 135

Instruções de revisão 136-138

Armazenagem 139-140

É muito importante o entendimento dos seguiços simbolos ao ler este manual.

Leia, entenda e siga o manual de instruções

CUIDADO/PERIGO

Proibido

Mantenha distancia

Mantenhá aarea de trabajo sem apresence de otheras pessoas bem como adel animais.

Use capacité de proteção, bem como proteção para olhos e ouvidos

Velocidade maxima permitida da ferramenta.

Combustivel (gasolina)

Arranque manual do motor.

Parada de emergência.

Primeiros socorros.

ON/START

OFF/STOP

INSTRUÇÉS DE SEGURANÇA

Instruções gerais

• Para assegurar o correto funciona daquina, ou 用户 deve ler,DSL. Entender e seguir este manual de instruções a fim de familiarizar-se com o manejo do Cortador de Grama. O 用户 sem informação sufficiente, atraves do uso inadequado daquina, para em risco a sua和个人a segança assim como a de terreiros.
• Somente é recomendado o empréstimo do Cortador de Grama a aquelas pessoas que possuem experiência comprovada com o mesmo.
• Sempre passo-o adiante accompanying do manual de instruções.
• Utilize o Cortador de Grama com cuidado e atençao(Maximos).
  -Aqueles queutilizam-se daquinaela primairezvemdesolicitar instruçõesbasicasao concessionárioafimdefamiliarizarem-secomomanjo da mesma.
• Não deve ser permitido o uso da区内a para treinamento de vez que supervisionadas por um treinador qualificado.
• Utilize o Cortador de Grama com cuidado e atençao(Maximos).
• Opere o Cortador de Grama somente se você estiver em boas condições fisicas. Trabalhe com calma e cuidadosamente. O operador deve arcar com a responsabilité para com terreiros.
• Nunca use o Cortador de Grama après o consumo de alcool ou drogas.
• Nāo utilize a láquina ao sentir-se cansado.
• Guarde o manual de instruções para consultas futuras.
• A legisção nacional pode proibir a UTILIZATION daquina.

Equipamento de proteção pessoal

• A roupa a ser vestida deve ser pratica, apropriadna, e justa ao corpo sem que contudo cause desconforto. Não faça uso de acessosórios ou roupas que possam enredar-se em arbustos ou galhos e tenha dificado em caso de possuir Cableo comprido (prenda-o).
• Para vigorar ferimentos na住址, nos olhos, nas mês ou nos pés assim ao como proteger sua audixaçao, os seguiços equipamentos e roupa de proteção deferho ser usados durante a operacao da boaquina.
• Use sempre capacete ao trabalho em florestas. O capacete (1) de protecao deve ser examinado regularmente a fim de verificar-se se nao aparen nenhum dano e o mesmo deve ser substituido por um novo a cada 5 anos. Use somente capacetes de protecao aprovados.
• O visor (2) do capacete (ou oculos de proteção aprovados) protege o rosto de fragmentos ePEDras. Durante a operação da maiorça uso de oculos de proteção ou visor à fim de evaporar ferimentos nos olhos.
• Faça uso de equipamento adequado para proteção contra rúido, a fim de evaporar danos à sua audixa (tapa ouvidos (3), buchas, etc.), especialmente durante periodos longos de trabalho.
• O uso do macação (4) protege-lhe de eventualis fragmentos e pedras que venham de encontrar ao seu corpo. Recomenda-se veementemente ao operador o uso de macação.
  — Luvas especials (5) feitas de couro grosso fazem parte do equipamento preescrito, devendo as vezes serem sempre usadas durante a operação do Cortador de Grama.
  -Ao uso o Cortador de Grama use sempre calçados resistentes (6) e com sola que não escorregue a fim de proteger-se contra ferimentos e assegurar bom posisionamento.

• Assegure-se de que não Hajam crianças ou outras pessoas dentro de um raió de 50 pés ou 15 metros do lugar de trabalho, assim como que não Hajam quaisquer animais nas proximas de trabalho.
• Antes de pôr a boaquina em funcaoamento verifique se a mesma não aparece nenhum risco à segurar da operacao:
• Verifique se a ferramenta de corte encontrar-se em estado perfeito de uso. Assegure-se de que a porca de montagem da lamina encontrar-sefirmamente presa. Deve verficar-se se a alavanca de controle pode ser aconteda suave e fácilmente. Verifique se a trava da alavanca de controle encontrar-se em perfeito funciona. Não é permitida a rotação da ferramenta de corte durante a velocidade de lenta. Consulte as instruções de ajuste da lenta na pág. 135. Verifique se os guidons encontrar-se limpos e secos e teste o funciona do botão STOP. Mantenha suas muitas limpas, sem oleo ou combustivel.
• Antes de pôr a boaina em funcaoamento verifique e siga as normas locais relacionadas ao navel do som e as horas de funcaoamento.
  Ligue o motor do cortador de grama somente por terra.
• Não fazer o arranque do cortador com o mesmo nas costas.

(3)

(5)

(6)

15m(50FT)

Ligue o Cortador de Grama somente de acordo com as instruções.

Não utilize nenhum除外 método para ligar o motor!

• Utilize o Cortador de Grama e a ferramenta somente para o uso spécifique.
• Ligue o motor do Cortador de Grama somente après a montagem total do mesmo. O functimento da ferramenta é somente permitido après a instalacao de todos os acessos apropriados.
• Antes de ligar assegure-se de que a lamina de corte não entra r em conta com nenhum objecto assim como galhos, pedras, etc....
• Desligue imeditamente o motor se o mesmo aparecer qualquer problema.
• Se a lamina de cortador atingir pedras ou qualquer除外objecto duro, desligue imeditamente o motor e examine-a.
• Examine regularamente e em intervalos curtos de tempo a lâmina de cortador a fim de verficar a existência de danos à mesma (identificação de rachaduras atraves do teste de batida e ruído).
• Um som de zumbido familiar deve ser escutado.
• Opere o Cortador de Grama somente com a alca de ombro presa e ajustada adequadamente antes da区内a quina ser posta em funacionamento. E essential o ajuste da alca de acordo com a estatura do uso a fim de prevenir cansao decorrente do uso da区内a quina ou perda de controle sobre a ferramenta. Nunca segure o cortador com uma mao durante seu uso.
• Durante a operação da boaina segure-a sempre com umbas as mados.
  Assegure-se sempre de um posicionamento estável.
• Utilize o Cortador de Grama de forma a evaciar a inalacao dos gases de escape. Nunca ponha o motor em funcaoamento dentro de ambientes fechados (risco de sufocamento e envenenamento por gas).O monoxido de carbono é um gas inodoro. Assegure-se sempre de que haja ventilacao adequada.
• Desligue o motor quando estiver descansando ou quandodeer aquina sem vigilancia. Coloque aquina em local seguro a fim de prevenir ricos a terreiros, incendios ou danos aquina.
• Nunca deixe o Cortador de Grama quente sobre grama seca ou sobre qualquer material combustivel.
  -A lamina de corte delve ser equipada com seu protetor apropriad. Nunca ponha o cortador em funcaoamento sem tal protetor.
• Todas as instalacoes de protecao bem como os protetores fornecidos juntamente com a MQquina devem ser realizados durante sua operacao.
• Nunca ponha o motor em funciona se o silenciador da descarga aparecer algoema defeito.
• Desligue o motor durante o transporte.
• Ao transporte o equipments, instale sempre a tampa na lamina de corte.
• Assegure-se de posicionar o Cortador de Grama de maneira segura e em pé durante seu transporte de carro ou caminhão a fim de evaporar danos ao mesmo.
• Quando transporte o Cortador de Grama, assegure-se de que o tanque de combustivel encontrar-se completeness vazio a fim de evaporar vazamento de combustivel.
• Se o equipamento sofrer um impacto ou queda, verifique o seu estado antes deContinuar a travaalhar. Verifique o Sistema de combustivel por fugas de combustivel e os comandos e dispositivos de segurarca por avarias. Se existrem danos ou duvidas, Solicite o"Ourso centro de assistencia autorizado para a inspeccao e reparacao.

Reabastecimento

-A fim de reduzir o risco de incendio e/ou queimaduras maneje com cuidado o combustivel. Desligue o motor antes de reabasteche-lo, mantenha distencia de chamas abertas e não fume.
- Evite o contato de produits petrolíferos com a pele. Não inale vapes de combustível. Use sempre luvas protetoras durante o rebastacimento.
Troque e limpe as roupas protetoras regularamente.
- Tome cuidado para não derramar combustível ou oleo. Seque sempre a boaquina antes de ligar o motor. Deixe panois secarem antes de guardados em recipientes痫ados e cobertos a fim de prevenir combustão espontânea.
- Eviterial do combustivel com susas roupas. Troque imeditamente suas roupas se as mesmas foram respingadas de combustivel (para prevenir que as mesmas peguem fogo).
- Inspecione a tampa do combustivel regularamente assegurando-se de que a mesma possa ser firmamente fechada e que não vaze.
- Aperte cuidadosamente a rosca de tranca do tanque de combustível. Mude de lugar para ligar o motor (pelo menos 10 pés ou 3 metros de distência do lugar do reabastecimento).
- Nunca reabasteça em ambientes fechados. O vapor de combustível acumula-se ao nthel do solo (risco de explosao).
- Somente transporte e armazene combustivel em recipientes aprovados.
Assegure-se de quecrianças nao tenhamAceso ao combustivel armazenado.
- Não tente o reabastecimento com o motor quente ou em funcaoamento.
- quando misturar gasolina com oleo para motor de 2-tempos, utilize somente gasolina que não possua etanol ou metanol (tipos de alcool). Isso ajudar a prevenir danos as linhas de combustivel e outras partes do motor.

Método de funciona

• Use o Cortador de Grama somente sob boas condições de luminosidade e visibiliadre. Durante as estagens frias do ano tenha dificuldocom和地区 escorregadios ou molhadas, com gelo e com neve (risco de escorregar). Assegure-se sempre de um positionalamento seguro.
• Não exceeda-se. Mantenha posicionamento apropriadó, balanco e controle manual da boaquina durante todo o tempo.
• Nunca corte acima da alta de sua cintura.
• Nunca opere o Cortador de Grama poscionando-se sobre escalas.
• Nunca suba em arvores paraURTAR com a maquina.
• Nunca travaile sobre superficies instaveis ou terrenos ingremes.
• Retire areia, pedras, pregos ou qualquer material estranho que encontrar-se dentro da area de travailho. Tais materiaias poder danificar a ferramenta de corte assim como provocar contragolpes perigosos além de poderem ser lançados perigosamente.
• A ferramenta de cortedeer ter atingido sua velocidade maxima defunacionamento antes do começo dos cortes.
• Nunca opere a boaina com a mesma de cabeça para baixo ou em ángulo acentuado.
• Se relva ou ramos ficarem presos entre a ferramenta de corte e o resguardo, desligue sempre o motor antes da limpeza. Caso contrario, a rotação não intencional da lamina pode provocar ferimentos graves.
  -CUIDADO! A area de cortealreadyapresenta perigo enquanto amaquina!.
  encontra-se em punto morto.
• Descanse para evaporar a perda de controlo causada pela fatigia. É aconseñável descansar 10 a 20 horas por cada hora.

Contragolpe (impulso da lamina)

• Durante a operação do Cortador de Grama com fio pode havar a correência de contragolpes他们在控adas.
• Esse é particulamente o caso de quando tenta-se cortar com um segmento de lamina entre 12 e 2 horas como é visto da posicao do operador.
• Nunca toque este segmento da lamina do Cortador de Grama em objetos solidos, tais como arbustos ou árvores com um diametro maior que 3 cm.
• Isso fará com que o Cortador de Grama sera desviado de forma violenta com risco de ferimentos.
• Nunca utilize o Cortador de Grama com fio com o segmento de lamina entre 12 e 2 horas.

Prevenção do contragolpe

A fim de prevenir contragolpes, observe o segunte:

• A operação da boa com o segmento de lâmina entre 12 e 2 horas pode fazer sérios riscos, especialmente durante o uso de lâminas de corte metálico.
  Operações de corte com uma lâmina de segmento entre 11 e 12 horas, assim ao que entre 2 e 5 horas podem acreda fazer a correência de contragolpes.
• Operações de corte com uma lámina de segmento entre 11 e 12 horas, assim como entre 2 e 5 horas, devem ser realizadas por operadores treinados e experientes e semente sob seu OWNIO risco.
• Um corte fácil, quase sem contragolpes, é possivel com um segmento de lamina entre 8 e 11 horas.

Ferramentas de corte

Empregue somente as ferramentas de corte corretas para o trabalho em questioned.

Lámina de corte (Lámina Star (4 dentes), Lámina Eddy (8 dentes))

ParaURTARmateriais espessos tais como erva daninha, capim alto, arbustos, moitas, matagais, etc... (espessura de no maximo 2 cm de diametro).Realize esta atitudede corte balancando a MQina de maneira uniforme em meioscircularos da direita para a esquerda (similar ao uso de uma fouce).

Nunca utilize otheras laminas incluido correntes oscilantes metálicas de varias peças e laminas tipo mangual. Caso contrário, pode resultar ferimentos graves.

Instruções de manutenção

• Solicite o"Our centro de assistência autorizada para efetuar a manutenção do equipamento,utilizando sempre peças de reposicao genuinhas.Uma reparacao incorrecta e uma manutenção fraça pode encurtar a vidautildo equipamento e aumento o risco de acidentes.
• Antes do inizio do trabalho deve verificar-se o estado em que se encontra o cortador ou aparador, particulamente a sua ferramenta de corte e os seu dispositivos de segurar, assim como as condições da alça de ombro. Deve ser dada particular atençao às lâminas de corte as quais devem encontrar-se corretramente afiadas.
• Sempre desigues o motor e remove a conexao da vela de ignacion quando for substituir partes ou aiar as ferramentas de corte, assim como quando fazer a limpeza do cortador ou da ferramenta de corte.

Cuidado: Contragolpe
Figura esquematizada

Figura esquematizada

Nunca endireite ou solde ferramentas de corte danificadas.

• Seja amigo do ambiente. Opere o Cortador de Grama com o menor rúido e poluição possível. Verifique particularmente o ajuste correto do carburador.
• Limpe o Cortador de Grama em intervalos regulares e verifique se todos os parafusos e porcas encontrar-se firmamente apertados.
• Nunca para a revisão, conserte ou guarde a boaquina nas proximidades de Lugares onde Hajam chamas expostas.
• Guarde sempre o Cortador de Grama com o tanque de combustível vaz e em recintos truncados mas com boa ventilação.
  -Ao limpar, efetuar a manutencao e ao guardar o equipamento, instale sempre a tampa na lamina de corte.

Cumpra e siga todos as instruções para a prevenção de acidentes emitidas pelas associações commerciais relevantes e pelas companhias de segurança. Não fazer nenhuma ALTERação no Cortador de Grama com fio驻村 sua segurança em risco.

A realizacao de lavoros de manutenao assim como de reparos na suaqueina encontrar-se restrita a aquelas atividades descritas neste manual de instruções. Quaisquer outros serviços devem ser realizados por entreprises de service autorizzato.

Use somente peças de reposicao e acessosagemicos fornecidos por DOLMAR.

O uso de acessórios e ferramentas não autorizados significa um aumento no risco de acidentes. DOLMAR não se responsabilizará por acidentes ou danos causados pelo uso de ferramentas de corte, dispositivos para o conserto de ferramentas de corte ou acessórios não autorizados.

Primeiros socorros

Na possibídale de occurência de acidentes certificque-se de que haja a disposção um estojo de primeiros socorros nas proximidades do local de trabalho. Substitua imeditamente qualquer item que haja sido retirado do estojo de primeiros socorros.

Quando pedir por ajuda forneca as seguientes informacoes:

• O Lugar do acidente
• O que aonteceu
• O número de pessoas feridas
  A extensão dos ferimentos
• Seu nome

Vibração

• As pessoas com má circunção que sejam expostas a vibrações excessivas podem sofrer ferimentos nos vasos sanguineos ou noSYSTEMA nervoso. As vibrações podem causar os segunte sintomas nos dedos, mês ou pulsos: "Adormecimento" (falta de sensação), formigueiro, dor, sensação de picadas, alteração da cor da pele ou da和个人pele. Se ocorrê qualquer umdestes sintomas, consulte ummedicalo!
• Para reduzir o risco de "doença de Raynaud", mantenha as suas muitas quentes durante a operação e tenha sempre o equipamento e os acessórios limpos.

Apenas para paises europeus

Declaração de conformidade CE

A declaração de conformidade CE está incluída como Anexo A;nestemanualde instruções.

DADOS TÉCNICOS

Modelo			MS-352.4 R
			Guidom curvo
			Lâmina de corte Cabeçode Corte de Náillon
Dimensões: comprimento, largura e alta (Comprimento sem a embalagem do tubo) mm 430 x 280 x 430
Massa (sem o protetor e a lâmina de corte) kg 10,2
Volume (tanque de combustível) L 0,65
Acessórios do corte (diâmetro da lâmina de corte) mm 255
Deslocamento do motor cm 3			33,5
Desempinho máximo do motor kw 1,07 at 7.000 min			-1
Velocidade do motor na velocidade maior do fuso recomendada min -1			10.000
Velocidade Tmaxa do fuso (correspondente) min -1			7.500
Consumo de combustível kg/h 0,458
Consumo especialico de combustível g/kwh 426
Velocidade da lenta min-1			3.000
Velocidade da embreagem min-1			4.100
Carburador (carburador de diafragma) tipo			WALBRO WYL
Sistema de ignicao tipo			estado de ignicao solida
Vela de ignicao tipo			NGK CMR6A
Intervalo entre eletrosos mm			0,7 - 0,8
Vibração por ISO 22867	Pega direita(Cabo traseiro)	aHw eq m/s2	2,1	2,2
		Imprecisão K m/s2	0,3	1,6
	Pega esquerda(Cabo dianteiro)	aHw eq m/s2	3,6	3,0
		Imprecisão K m/s2	0,8	1,9
Média do[nvelde pressão]sonora para ISO 22868		LFA eq dBA	87,3	93,2
		Imprecisão K dBA	2,2	2,3
Média do[nvelde potência]sonora para ISO 22868		LWA eq dBA	100,5	105,2
		Imprecisão K dBA	2,8	2,6
Combustivel			Gasolina de automóvel
Óleo do motor			SAE 10W-30 Óleo de classificações API, classe SF ou mais alta (motor de 4-tempos para automóveis)
Proportione de engrenagem			15/20

P DESIGNACAO DAS PARTES

1 Tanque de combustivel
2 Arranque de recuo
3 Filtro de ar
4 Interruptor I-O (ligar/desligar)
5 Veladeignacao
6 Silenciador da descarga
7 Guidom
8 Alavanca de controle
9 Cabo de controle
10 Eixo
11 Protector
(Resguardo da ferramenta de corte)
12 Caixa de mudança/Caixa do cote
13 Lámina de corte
14 Alca de ombro
15 Tampa do filtr de combustivel
16 Pluxador de arranque
17 Bomba de escorva
18 Alavanca do afogador
19 Cano de descarga
20 Medidor do oleo
21 Tubo flexivel
22 Cabeçote de corte de nailon

MONTAGEM DO MOTOR E DO EIXO PROPULSOR

CUIDADO: Antes de realizar qualquer trabajo no cortador de grama, desligue sempre o motor e puxe para fora a conexao da vela de ignicao.

Tenha cuidado com partes quentes do motor e bordas de lâminas afiadas.

Utilize sempre luvas de proteção.

CUIDADO: Somente ligue o cortador de grama après a montagem total do mesmo.

1. Conexão do tubo flexivel com o motor e fixador do tubo

Introduza una extremidad do tubo flexivel (1) no compartmento de embreagem (2) do motor até que a mesma trave con um ruido de clique. Introduza a另一边 extremidad do tubo flexivel no fixador do tubo (3) do cortador de grama até que a mesma trave.

As extremidades do tubo flexivel são intercambiaveis.

Certifique-se de que a extremidade quadrada do eixo flexivel encaixe na junta do eixo motor.

ATENÇAO: Caso você tenha dificuldade em introduzir o tubo flexivel corretoamente, a extremidade quadrada do eixo flexivel pode não ter encaixado na junta do eixo motor. Não force a introdução para fazer danos na extremidade do eixo flexivel. Repita o mesmo procedimento até que o eixo flexivel encaixe corretoamente com o tubo.

1. Montagem do cabo de controle

2. Remova a tampa do filtrlo de ar.

3. Coloque o cabo de controle (4) no parafuso de ajuste (5), e desloque o pivo (6) de modo que o cabo sera colocado na ranhura do pivo. Assim sentido, o lado do orificio redondo do pivo ficará orientado no sentido do encaixe final de metal do cabo interno.
   -Solte o pivo e certifique-se de que o encaixe final de metal do cabo interno.
   fica encaixado no orificio.
4. Recolque a tampa do filtr de ar.

CONEXão DOS CABOS DO INTERRUPTOR

• Conecte os cabos do interruptor acos bois cabos do motor inserinho um都认为 do除外.
• Fixe o conector dos cabos através da braçadeira (7).

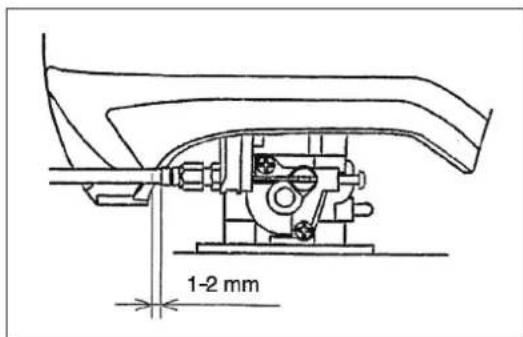

AJUSTE DO CABO DE CONTROL

• Ajuste o cabo de controleleo parafuso de ajuste de modo a ter una folga de 1 a 2 mm quando a alavanca do acelerador estiver ajustada a posicao de baixa velocidade atravesdo parafuso de ajusto de carburador. (Tome cuidado para que a lamina de corte nao gire em marcha lenta.)

Extend a cabo do acelerador e os cabos do interruptor I-O ao longo do tubo flexivel e prenda-os firmamente em 3 pontos com grampo de fio (8). Caso o cabo do acelerador e os cabos do interruptor I-O não sejam fixados firmamente, há possibídale dosleasedmosse entrelacarcom galhos,etc,podendo causar perigo.

MONTAGEM DO GUIDOM

• Fixe uma barreira no lugar esquerdo da boaquina juntamente com a pega para proteção do operador.
• Certifique-se de que o punho/barreira está encaixado entre o espalçador e a marca da seta.

AVISO: Não remove ou encolha o espatador. O espatador mantém uma determinada distência entre ambas as mões. Colocar o punho/barreira perto do outras punho para lá do comprimento do espatador pode provocar a perda de controlo e ferimentos pessoas graves.

MONTAGEM DO PROTETOR

A fim de cumprir com as condições de segurança vigentes, somente deve ser realizada a combinação ferramenta/protetor assim como indicaça na figura. O não cumprimento de tais condições poderá resultar em ferimentos graves ou em morte ao uso é ou a outras pessoas que encontrar-se na area de trabalho.

Assegure-se de'utilizar lâminas de corte ou cabeçotes de corte de nailon genuíinos DOLMAR.

-A lamina de corte delve ser bem limpa,afiada e sem a presence de rachaduras ou quebras.
Se a lamina de corte atingir qualquer objecto duro ou pedras durante seu等功能amento, deslige o motor e verifique imeditamente a lamina.
-Limpe,afie ou reponha a lamina no minimo a cada 3 horas de functiOnamento.
- O diametro exterior da lâmina de corte não deve excesser a 255 mm (10-
1/32". Nunca use nenhuma lamina que ultrapasse 255 mm (10-1/32") de diametro除外.

ATENÇAO: Oprotetor apropriadodeve sempreser instalado,para sua propria segurancéa fimdecumprircomasregras de prevençãode acidentes. Nãoe permitida a operaçãodo equipamento semacolocacao da proteçao.

• Fixe firmamente oprotetor à caixa de mudança atraves de 4 parafusos. Nunca use o cortador de grama sem um protetor ou com um protetor quebrado.

Gire a boaina de cabeça para baixo, permitindo assim uma substituição fácil da lámina de corte ou cabeçote de corte de náilon.

Montagem da lamina de corte

• Encaixe a lamina de corte e as outras partes na ordem indicada na ilustracao. Introduza uma barra ou chave Allen na abertura da caixa de mudança até que a lamina de corte fique travada e não gire. Aperte a porca girando-a no sentido anti-horário com uma chave combinada. (Note que a porca é aperture ou afrouxada no sentido oposito ao de uma porca convencional.)
• A porca deve sempre ser reapertada antes de cada uso.
• Para este cortador de grama, nos recomendamos os acessórios de corte indicados à direita.
• Nunca tenteURTARuma arvore,tronco,madeiraououtrosmaterialisduros. [Torque de aperto:28a48N.m]

NOTA: Use sempreóculos de segurarça quando do manuseio da lamina de corte.

Montagem do cabeçote de corte de nailon

• O cubo da lámina, a cobertura do parafuso e a porca não são necessários para a montagem do cabeçote de corte de náilon.
  O cabeçôte de corte de nailon deve ser posicionado em cima da cobertura de grama.
• Introduza a chace Allen atraves da abertura da caixa de mudanca e gire o fixador da lamina até que seja travado com a chace Allen.
• Parafuse, quando, o cabecote de corte de náilon no eixo girandroo no sentido anti-horário.
• Remova a chave Allen.

ANTES DE PÓR EM FUNCIONAMENTO

Inspeção e reabastecimento de oleo para o motor

-Realize os seguientes procedimentos com o motor frio.

• Mantendo o nvel do motor, retire o medidor do oleo e certificque-se de que o preenchimento de oleo sera feito entre as marcas de limite inferior e superior. Quando o oleo estiver baixo de maneira que o medidor do oleo toque-o somente com a ponta, especialmente com o medidor do oleo mantendo-se inserido na caixa da manivela sem enroscar-se (fig. 1), reabasteça com oleo novo proximo ao orificio.
• Para sua referencia, o tempo de reabastecimento de oleo e de 15 horas (frequencia do reabasteça: 15 vezes).
• Se o oleo aparear mudanca de cor ou mistrar-se com sujeira, troque-o por oleo novo (para o intervalo e o método de troca, consulte a párgina 136)

Oleo recomendado: SAE 10W-30 de classificacao API, Classe SF ou superior (motor de 4-tempos para automóveis)

Note: Caso o motor não sera mantido na posiço vertical, o oleo podeentrar ao redor do motor e ser abastecido excessivamente. Caso o oleo sera abastecido acima do limite, ele pode ficar contaminado ouPEGAR fogo com fumaça branca.

Ponto 1 em rebastecimento de oleo "medidor de oleo"

• Remova qualquer sujeira ou poeira proxima ao orificio de reabastecimento de oleo, e desencaixe o medidor de oleo.
• Mantenha o medidor de oleo que foi分开 sem areia ou poira. De outra forma, medidos de oleo sujos de areia ou poira podem provocar uma circulação irregular de oleo ou o desgaste de partes do motor, o que resultaré em problemas.
• Como um exemple para manter o medidor de oleo limpo, recomenda-se inserin o mesmo ao lado do seu OWN peggador na cobertura do motor, como na fig.3.

Fig. 1

Fig. 2

Fig. 3

(1) Mantenha o;nivel do motor e desencaixe o medidor de oleo.
(2) Prencha com oleo até a borda do orificio de reabastecimento de oleo (veja a fig.2 da párgina anterior).
(3) Aperte firmamente o medidor de oleo. Pode havar bazamento de oleo se o medidor de oleo não encontrar-se suficientemente apertado.

Ponto 2 no rebastecimento de oleo: "se o oleo derramar"

• Se o oleo derramar-se entre o tanque de combustivel e o motor, o mesmo é sugado para dentro atraves orificio de absorcao de ar refrigerado, o que contaminar o motor. Assegure-se de limpar oleo derramado antes de pôr a boaina em funcaoamento.

REABASTECIMENTO DE COMBUSTIVEL

Manejo de combustiveis

Todo cuidado é necessário ao manejar combustíveis. Combustíveis podem conter substancias parecidas com solventes. Reabasteça em area bem ventilada ou ao ar livre. Não inale vapes de combustivel e mantenha distência do mesmo. Sua pele se ressecará se entrada em contato com tais substancias repetidamente ou por longo periodo de tempo o que poderá resultar em doçências de pele ou alergias. Se tais substanciasentrarem em seu olhos lave-os imeditamente comágua corrente. Se a irritação em seu olhos prosseguir procure imeditamente ummedicine.

Tempo de armazenagem de combustivel

Combustiveis devem ser consumidos dentro de um periodo de 4 semanas, mesmo que sejam guardados em recipientes especialis na sombra e em area bem ventilada.

Combustiveis podem detiorar-se em um dia se nao forem armazenados em recipientes especials ou em recipientes sem tampa.

ARMAZENAGEM DA MAQUINA E DO TANQUE DE ABASTECIMENTO

• Mantenha a boa e o tanque em um lugar fresco, sem incidencia de luz solar direta.
• Nunca guarde o combustivel em uma cabina ou bau.

Combustivel

O motor é um motor de 4-tempos. Assegure-se de utilizes gasolina de automóveis (gasolina normal ou especial).

Pontos relacionados ao combustivel

• Nunca utilize mistura de gasolina que contenha oleo de motor. De outra maneira, ocorrera um acumulo de carbono e problemas mecanicos.
• O uso de oleo deteriorado causará irregularidades no arranque.

Reabastecimento de combustivel

AVISO: OS PRODutos INFLAMÁVEIS SÃO ESTRITAMENTE PROIBIDOS

Gasolina a ser'utilizada: gasolina de automóvel (gasolina sem chumbo)

-Afrouxe um peu o a tampa do tanque de gasolina a fim de que nao haja differenca de pressao atmosalferica.
- Desencaixe a tampa do tanque e reabasteça, descarregando o ar inclinando o tanque de maneira que o orifcio de reabastecimento do tanque fique direcionado para cima (nunca reabasteça até que o nível de combustivel chegue ao orificio de reabastecimento de oleo).
-Limpe ao redor da tampa do tanque a fim de prevenir que materiais estranhos entrem no tanque de combustivel.
- Após reabastecimento, aperte de maneira segura a tampa do tanque.

• Caso haja qualquer defeito ou danificacao na tampa do tanque, substitua-a.
• A tampa do tanque é uma coisa consumível e, portanto, deve ser substituída por uma nova a cadadoes ou três anos.

PONTOS RELACIONADOS COM O FUNCIONAMENTO E COM A PARADA DA MAQUINA

Observe as regras vigentes de prevenção de acidentes.

LIGANDO A MAQUINA

Afaste-se no minimum 3 metros do local do reabastecimento de combustivel. Coloque o cortador de grama em uma area desocupada do solo e assegure-se de que a ferramenta de corte não entre em conta com o solo ou com qualquer及其他 objeto.

A: Arranque a frio

1) Coloque a boaquina em lugar plano

2) Posicione o interruptor I-O em OPERATION (FUNCIONAMENTO)

• Fechado ao Tmaxo no frio ou quando o motor encontra-se frio.
• Abertura Tmaxa ouPGA metade em rearranque logo apsoa parada do funcionamento.

4) Bomba de escorva

Continue puxando a bomba de escorva até que o combustível entre na mesma (geralmente o combustivel entra na bomba de escorva de 7 a 10 puxões).

Se a bomba de escorva for puxada excessively, o excesso de gasolina returna ao tanque de combustivel.

• Puxe cuidadosamente o puxador de arranque até que o mesmo fique dificil de puxar (ponto de compressão). À seguir returne o puxador de arranque e então puxe-o com fora.
• Nunca puxe a corda completeness. Uma vez que o puxador de arranque esteja puxado, nunca solte-o imeditamente. Secure o puxador de arranque ateqo o mesmo returno ao seu punto inicial.

Quando o motor ligar abra a alavanca do afogador.

• Abra a alavanca do afogador progressively quando verifica o acontecimiento do motor. Assegure-se de Abrir a alavanca do afogador completeness até o fim.
• No frio ou quando o motor encontra-se frio, nunca abra subitamente a tampa do afogador. De outras forma o motor poderá parar.

7) Aquecimento do motor

Aqueca o motor de 2 a 3关键时刻.

Note: - Se o pegador de arranque for puxado repetidamente com a alavanca do afogador na posicao "CLOSE", o motor não pegaré fácilmente devido a entrada excessiva de combustivel.
- Em caso de entrada excessiva de combustível, retire a vela de ignicao e puxe o pegador de arranque devagar a fim de退市ar o excesso de combustivel. Além disso seque a secção de eletrodos da vela de ignicao.

CUIDADO DURANTE A OPERacao:

Se a alavanca do acelerador for aberta completeness em uma operacao sem cargo, a rotação do motor tem um acrécimo de 10.000min' ou mais. Nunca opere o motor em uma velocidade maior que a necessária e tal velocidade deve ser de aproximamente 6.000-8.000min'.

B: Ligando o motor après o aquecimento

1) Empurre a bomba de escorva repetidamente.
2) Mantenha a alavanca do acelerador na posicao de lenta.
3) Puxe com forca o arranque de recuo.
4) Se for dificil ligar o motor, abra o 1/3 do acelerador. Preste atencao a lamina de corte pois a mesma podera girar.

Atença durante a operação

• Quando o motor for posto em funcaoamento de cabeça para baixo, fumaça branca pode sair do silenciador.

PARADA DA MAQUINA

1) Solte a alavanca do acelerador (6) completeness, quando as revoluções (rpm) do motor tiverem baixado, posicao o interruptor em STOP e o motor parará.
2) Esteja atento para o fato de que o cabeçote de corte pode não parar imeditamente e permità que o mesmo o fazer devagar e completeness.

AJUSTE DA ROTACAO DE BAIXA VELOCIDADE (LENTA)

Quando for necessario o ajuste da rotação de baixa velocidade (lenta), realize a mesma atraves do parafuso de ajuste do carburador.

CHECAGEM DA ROTACAO DE BAIXA VELOCIDADE

• Coloque a rotação de baixa velocidade em 3.000min ^-1 .

Se for necessária a mudança da velocidade da rotação, regule o parafuso de ajuste (figura à direita) com a chave de fenda Phillips.

Gire o parafuso de ajuste para a direita e a rotação do motor augmentaré. Gire o parafuso de ajuste para a esquerda e a rotação do motor diminuiçá.
- O carburador é geralmente ajustado antes do carragemento. Se for necessário o reajuste do mesmo, entre em conta com um agente de服务于 autorizzato.

AFIÇÃO DA FERRAMENTA DE CORTE

CUIDADO: As ferramentas de corte Mentionadas abaixo devem somente ser afladas por equipo autorizada. Afiacao manual resultar em desequilbrios na ferramenta de corte causando vibrações e danos ao equipamento.

Um service qualificado de afiação e balanceamento é fornecido por agentes de service autorizzato.

Note: A fim deLERMatar a vidautil da lamina de corte (lamina star, lamina eddy),a mesma podeser virada ao contrario uma vez,ate que ambos os fios tenham ficado cegas.

CUIDADO: Antes de realizar qualquer travaio no Cortador de Grama, deslue sempre o motor e puxe a tampa da vela de ignicao (veja "checagem da vela de ignicao").

Use sometime luvas proteoras.

Para assegorar uma vidautillongaepara evitar danos ao equipamento, os seguients travaicos de revisao deverao ser realizados regularamente.

Inspeção e manutençao diários.

• Antes da operacao, verifie se a maquina nao aparece nenhum parafuso frouxo ou peças faltando. De especial atencao a firmeza dos parafusos da lamina de corte ou do cabeote do corte de naiion.
• Antes da operacao, certificque-se sempre de que nao Haj a entupimento na passagem de ar fri e nas barbatanas dos cilindros. Limpe-os se necessario.

Realize os seguientes lavorhos diariamente antes o uso:

• Limpe o Cortador de Grama por fora e verifique se ha algoq dano.
• Limpe o filtrlo de ar. Ao travaalhar sob condições em que Haj a muita poira, limpe o filtro varias vezes ao dia.
• Verifique se a lamina ou o cabeçote de corte de nailon não encontrar-se danificados e assegure-se de que as vezes encontrar-se bem montadas.
  Verifique sa differenca existente entre velocidade de lenta e da marcha esuficienta a fim de assegurar-se que a ferramenta de corte fique parada enquanto o motor encontrar-se na lenta (reduza a velocidade da lenta, se necessario).

Se durante a lenta a ferramenta continuar funcaoando consulte seu agente de service autorizado mais proximo.

• Verifique o functiamento do interruptor I/O, bem como a lavanca de destrave, a alavanca de controle e o botao de trave.

Oleos de motor deteriorados encurrarao em grande extensao a vidautilde peas de deslizamento e rotao. Assegure-se de vericar o intervalo e a quantidade da troca.

ATENÇA:

Em geral a unidade principal do motor e o oleo de motor continuam quentes antes o desigamento do motor. Ao trocar o oleo, verifique se o motor e o oleo ja encontrar-se suficientemente esfiados. De outra forma, ha risco de queimaduras.

Note: Caso o oleo sera abastecido acima do limite, ele pode ficar contaminado ou pegar fogo com fumaça branca.

3) Coloque papel proxies do orificio de reabastecimento de oleo.

4) Solte o medidor de oleo, e retire o oleo, inclinando o motor em direça ao orificio de reabastecimento de oleo.

Esvazie o oleo do motor em um recipiente.

5) Mantenha o nivelamento do motor, e forneça oleo novo até a borda do orificio de reabastecimento de oleo. Ao reabastecer, use um recipiente de reabastecimento de lubrificante.
6) Após o reabastecimento, apareceu firmamente o medidor de Óleo. Se o mesmo não for suficientemente apertado havara bazamento de Óleo.

• Nunca desfaca-se de oleo trocado no lixo, na terra, ou em fossas. A disposicao de oleo é regulada por lei. Ao defazer-se de oleo, siga sempre as leis e regulamentos relevantes. Para o esclareamento de duvidas, contacte seu agente de service autorizzato.
• Óleo deteriorara-se mesmo se mantido sem uso. Realize a inspeçao e a troca regularamente (troque de oleo a cada 6 vezes).

• Gire a alavanca do acelerador para a posicao de fechamento total e mantenha o carburador livre de sujeira ou poeira.
• Retire os ferrohos da cobertura do filtro de ar.
• Puxe o lado de baixo cobertura e solte-a.
• If oil adheres to the element (sponge), squeeze it firmly.
• Para contaminação pesada:

1) Remova o elemento (esponja), colque-o em agua morna ou em detergente neutro diluido em agua, e seque-o por completeness.
2) Limpe o elemento (feltro) com gasolina, e seque-o por completo.

• Antes de instalar o elemento, assegure-se de secá-lo completeness. A seçagem insufficiente do elemento pode resultar em dificuldades de igníncio.
• Remova com um trapo o oleo aderido à tampa do filtró de ar e ao respiradouro da plac.
• Imediamente antes o fim da limpeza, coloque a cobertura doimento e aperte-a com os ferrohos de fixação (ao remontar, primeiramente colocque a garra superior e em seguida a inferior).

Observações para lidar com o elemento do FILTER de ar

-Limpe o elemento diversas vezes por dia caso muito pô a ele aderido.
- Caso a operação continue com o elemento restante não bem limpo de oleo, o oleo dentro do meu para para, resultando em contaminação de oleo.

INSPECAO DA VELA DE IGNICAO

• Utilize somente a chave universal fornecida para remover ou instalar a vela de ignicao.
• O intervalo entre os dois electrodos da vela de ignicaodeer ser de 0,7- 0,8mm(0,028 - 0,032 ) .Se o intervalo for muito长大o ou muito estreito ajuste-o. Se a vela de ignicao encontrar-se entupida com carbono ou sua limpe-a completeness ou a substitua.

CUIDADO: Nunca toque a vela de ignicao com o motor em funcaoamento (perigo deCHOque de alta voltagem).

0,7 mm - 0,8 mm (0,028" - 0,032")

SUPRIMENTO DE GRAXA À CAIXA DE MUDANÇA

• Suprir graxa à caixa de engrenagem atraves do orificio da graxa a cada 30 horas. (Shell alvania número 2 ou equivalente). (Graxa DOLMAR genuinely pode ser adquirida com seu distribuidor DOLMAR).

Cabeçote de sução do tanque de combustível

• O FILTER de feltro (1) do cabeçote de sução é usado para filtrar o combustível necessário ao carburador.
• É necessária a inspeçao visual periodica do filtro de combustivel. Para isso, abra a tampa do tanque, use um gancho de arame e puxe para foro o cabecote de succao atraves da abertura do tanque. Filtros que estiverem endurecidos, contaminados ou entupidosdeerao ser substituidos.
• O abastecimento insufficiente de combustivel pode resultar em uma ultrapassagem da velocidade Tmaxa permitida. Portanto é importante substituir o FILTER de combustivel pelo menos trimestralmente à fim de assegurar o abastecimento satisfatório do carburador.

Troque o tubo de combustivel todo ano independentemente de sua frequencia de funciona. Vazamento de combustivel pode provocar incendios. Se for detectado qualquer fazamento durante a inspecao, troque o tubo de combustivel imeditamente.

INSPECAO DE FERROLHOS, PORCAS E PARAFUSOS

• Aperte ferrohos, porcas ou parafusos frouxos.
• Verifique a correndencia de fazamento de oleo ou combustivel.
• Subtitua peças com danos por peças novas a fim de assegurar um等功能amento seguro.

LIMPEZA DE PEÇAS

-Mantenha o motor sempre limpo.
- Mantenha as barbatanas do cilindro sem poeira ou sujeira. Poeira ou sujeira grudada no cilindro provocar problemas.

TROCA DE JUNTAS E ENCHIMENTOS

Ao remontar o motor apso a desmontagem do mesmo, assegure-se de trocar as juntas e os enchimentos por juntas e enchimentos novos.

FORNECIMENTO DE GRAXA AO EIXO FLEXIVEL

• Remova o eixo flexivel da camisa flexivel a cada 20 horas, e aplique graxa lubricidente no eixo flexivel.
• O eixo flexivel pode quebrar se graxa lubricamente não for aplicada.

Todo o trabalho de manutenção ou de ajuste que não está incluindo neste manual deverá somente ser realizado por agentes de service autorizzato.

CUIDADO: Ao drenar o combustivel, assegure-se de parar o motor e esperar que esfrie. Logo après a parada do motor, ele pode ainda estar quente e isto pode causar queimadoras, e occasionar inflamubilidade e entao fogo.

ATENÇA: Ao deleivar a máquina fora de operação por um longo期内o de tempo, drene todo o combustivel do tanque de combustível e do carburador, e guarde-a em um lugar limpo e seco.

• Drene o combustivel do tanque de combustivel e do carburador de acordo com o procedimento seguinte:

1) Remova a tampa do tanque de combustivel e drene todo o combustivel. Caso restame materia estranha no tanque de combustivel, remova-a por completeness.
2) Retire o filtro de combustivel do porto de abastecimento por meio de um fio.
3) Bombeie a bomba de escorva até que o combustível sera dela drenado, e drene o combustivel que entra no tanque de combustivel.
4) Reinstale o filtrno no tanque de combustivel, e fixe firmamente a tampa do tanque de combustivel.
5) A suivir, continue a operar o motor até que pare.

• Remova a vela de ignicao, e aplicque-lhe algumas gotas de oleo para motor atravês do orificio da vela de ignicao.
• Puxe a alavanca de arranque gentilmente para que o oleo para motor
  espalhe-se sobre o motor, e instale a vela de ignicao.
  Fixe a tampa da lamina de corte.
• Guarde o combustivel drenado em um recipiente especial em um lugar a sombra e bem ventilado.

Cuidados après um longo periodo de armazenagem

• Antes do arranque antes um longo periodo de armazenagem, certifique-se de trocar o oleo (vide pags 136). O oleo deteriorara durante o periodo em que a boaina fica fora de operacao.

Localização de defeitos

Defeito Sistema Observações Causa
O motor não arranca ou apareça problemas	Sistema de igniação há a falsa	Sem a falsa de igniação Deficiência no atercebração do systema. Problema mecânico.	bastecimento de combustível ou compressão doSYSTEMA.Problema mecânico.
	Abastecimento de combustível	Tanque de combustível cheio	erruptor "STOP" encontrar-se ligado, defeito nos cabos ou curto-circuito; vela de igniação ou conexão com defeito, ou:módulo de ignião com problema
	Compressão Sem comprissão quando puxado	Junte do fundo do cilindro com defeito, selos da manivela danificados, cilindros ou anéis dos pistões com defeito	Posão incorrente do afogador, carburador com defeito ou tubo de abastecimento de combustível dobrado ou entupido, combustível sujo.
	Problema mecânico O arrar	que não funciona Ou fechamente improprio vela de ignião.	Mola de arranque estragada, peças estragadas dentro do motor
Problemas de aquecimento no arranque	Abastecimento de combustível	Tanque cheio; há a falsa de ignião	Carburador contaminado, limpe-o
O motor arranca mas para em seguida		Tanque cheio Ajuste incorrerto	da lenta,CESSA da sueção ou carburador contaminados
			Abertura do tanque de combustível com defeito, tubo de abastecimento de combustível interrompido, cabo ou interruptor "STOP" com defeito
Desempenho Insatisfatório	Vários sistemas poder estar acontecido problema ao mesmo tempo	Motor na lenta	Filtro de ar contaminado, carburador contaminado, silenciador entupido, canal de descarga no cilindro entupido

Tempo de Funçãoamento Item		Antes do uso	Após a lubrificagem	Diariamente	30h 50h		200 horas	Parada/intervalo	Págnina
Óleo de motor	Inspeçao	○							132
	Troca					○*1			136
Apertando peças (arruelas, porcas)	Inspeçao	○							138
Tanque de combustivel	Inspeçao/limpeza	○							—
	Retirada de combustivel							○*3	139
Alavanca do acelerador	Checagem do funcimento		○						134
Interruptor "stop" (desligar)	Checagem do funcimento		○						134
Lâmina de corte Inspeçao		○		○					131
Rotação de baixa velocidade	Inspeçao/ajuste			○					135
Filtro de ar Limpeza				○					137
Vela de igniçoinho Inspeçao				○					137
Conduitor de ar refrigerado Inspecão/limpeza	Inspeçao/limpeza			○					138
Tubo de combustivel	Inspeçao			○					138
	Troca						○*2		—
Graxa da caixa de mudança	Reabastecimento				○				138
Filtro do combustivel	Limpeza/reabastecimento					○			138
Abertura entre as valvulas de entrada e saixa de ar	Ajuste						○*2		—
Tubo de oleo Inspeçao							○*2
Revisão do motor *							○2		—
Carburador	Retirada de combustível							○*3	139

1 Realize a troca inicial après 20 horas de funciona
2 Encarregue a realização da inspeção das 200 horas a um agente de service autorizado ou a umaOficina meçânia.
*3 Após esvaziar o tanque de combustível, continua com o motor em funciona e retire o combustível no carburador.

VERIFICAÇÃO DE PROBLEMAS

Antes de solicitar por reparos, verifie o problema por conta OWNia. Se encontrar qualquer anormalidade controe sua maquina de accordo com as explicacoes deste manual. Nunca manipule nem desmonte nenhuma parte ou peca contrario a explique. Para consertos, contacte algo agente de service autorizado ou alguma concessionaria local.

Estado de anormalidade Causa prouvável (problema) Como remediar
O motor não pegada	A bomba de escorva não funciona Empurre de 7 a 10 vezes	Puxe com fora
	Velocidade baixa ao puxar o cabo de arranque
	Falta de combustível Fornça combustível
	Filtro de combustível entupido Limpe
	Tubo de combustível dobrado Endreira o tubo de combustível
	Combustível deteriorado Combustível deteriorado causa dificuldades no arranque (troca recommendada: 1 mês)
	Sucção excessiva de combustível Passe a algoança do acelerador da velocidade média a velocidade alta e puxe o puxador de arranque até que o motor ligue. A lámina de corte而成a a girar assim que o motor arranca. Cuidado com a lámina de corte. Se mesmo assim o motor não arrancar, retire a vela de ignicão, seque os electrodos e remonte- os da maneira original. Em seguida ligue novamente como especificado acima.
	Cabeçote da vela solto Prenda firme
	Vela de ignicão contaminada Limpe
	Abertura anormal da vela de ignicão Ajuste a abertura
	Outra anormalidade na vela de ignicão Troque
	Carburador anormal Solicite inspeçao e manufiçoação
	O cabo de arranque não pode ser puxado Solite inspeçao e manutenção
	Sistema de transmissão anormal Solicite inspeçao e manutenção
O motor logo paraA velocidade do motor não AUGmente	Aquecimento insufficiente	Realize a operação de aquecimento
	A alavanca do afogador encontrar-se positionada em "CLOSE" (FECHAR) embora o motor está aquecido.	Posicao em "OPEN"
	Filtro de combustível entupido Limpe
	Filtro de ar entupido ou contaminado	Limpe
	Carburador anormal Solicite inspeçao e manufiçoação
	Sistema de transmissão anormal Solicite inspeçao e manutenção
A lâmina de corte não gira↓Desligue imeditamente o motor	Porca de fixação da lâmina de corte frouxa	Aperte firme
	Varinhas presas pela lâmina de corte ou cobertura de prevenção despersa.	Retireiros materiais estranhos
	Sistema de transmissão anormal Solicite inspeçao e manutenção
A unidade principal vibra de forma anormal↓Desligue imeditamente o motor	Lâmina de corte quebrada, torta ou gasta	Substitua a lâmina de corte
	Porca de fixação da lâmina de corte frouxa	Aperte firme
	Parte convexa da lâmina de corte suporte da lâmina de corte encaixando-se	Prenda firme
	Sistema de transmissão anormal Solicite inspeçao e manutenção
A lâmina de corte não para imeditamente↓Desligue o motor imeditamente	Rotação alta da lenta	Ajuste
	Cabo do acelerador solto	Prenda firme
	Sistema de transmissão anormal Solicite inspeçao e manutenção
O motor não deslga↓Ponha o motor na lenta, e posicao a alavanca do afogador em CLOSE (FECHAR)	Conexão solta	Prenda firme
	Sistema eletrico anormal	Solicite inspeçao e manutenção

Quando o motor não ligar après o aquecimento:
Se nao ha nenhumana anormalidade que conste na lista, abra o acelerador por mais ou menos 1/3 e ligue o motor.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2,

3070 Kortenberg, Belgium

Makita Corporation
