Tipo di prodotto	Decespugliatore a zaino
Marca	Dolmar
Modello	MS352.4R
Dimensioni (L x l x H)	430 x 280 x 430 mm
Peso (senza protezione né lama)	10,2 kg
Volume del serbatoio di carburante	0,65 L
Carburante	Benzina senza piombo 98
Olio motore	SAE 10W-30 (classe API SF o superiore)
Cilindrata del motore	33,5 cm³
Potenza massima	1,07 kW a 7 000 giri/min
Regime di minimo	3 000 giri/min
Velocità massima del mandrino	10 000 giri/min
Diametro della lama di taglio	255 mm
Candela di accensione	NGK CMR6A (gioco 0,7-0,8 mm)
Livello di potenza acustica (LWA)	100,5 dBA (lama) / 105,2 dBA (testa a filo)
Vibrazioni impugnatura destra	2,1 m/s² (incertezza 0,3)
Vibrazioni impugnatura sinistra	3,6 m/s² (incertezza 0,8)
Manutenzione del filtro aria	Pulizia quotidiana (ogni 10 ore)
Cambio olio motore	Primo cambio a 20 ore, poi ogni 50 ore
Lubrificazione del rinvio angolare	Ogni 30 ore
Dispositivi di sicurezza	Interruttore I-O, protezione lama, imbracatura regolabile, protezione antivibrazioni

Domande frequenti - MS352.4R DOLMAR

Come avviare il decespugliatore a freddo?

Posizionare l'interruttore I-O su ACCENSIONE. Chiudere la leva dello starter. Premere 7-10 volte la pompa di adescamento. Tirare la maniglia di avviamento fino al punto di compressione, poi tirare con forza. Una volta acceso il motore, aprire gradualmente lo starter.

Quale tipo di carburante utilizzare?

Utilizzare benzina senza piombo 98 pura (senza miscela olio). Il motore è a quattro tempi. Non utilizzare mai miscela benzina-olio.

Come regolare il minimo?

Ruotare la vite di regolazione del carburatore per ottenere un regime di minimo di circa 3 000 giri/min. La lama non deve girare al minimo.

Quale olio motore utilizzare e quando cambiarlo?

Utilizzare un olio SAE 10W-30, classe API SF o superiore (motore 4 tempi auto). Cambiarlo dopo le prime 20 ore, poi ogni 50 ore.

Come sostituire la lama di taglio?

Spegnere il motore e scollegare la candela. Capovolgere la macchina. Bloccare l'albero con una chiave Torx, quindi allentare il dado in senso antiorario. Sostituire la lama e serrare saldamente.

Come pulire il filtro aria?

Rimuovere il coperchio del filtro aria. Estrarre l'elemento (spugna) e lavarlo con acqua tiepida o detergente. Asciugarlo completamente. Per il feltro, pulire con benzina e asciugare. Rimontare.

Cosa fare se il motore non si avvia?

Verificare il carburante, la candela di accensione (gioco 0,7-0,8 mm), il filtro aria e la pompa di adescamento. Se il motore è annegato, rimuovere la candela e tirare più volte il motorino di avviamento per espellere il carburante in eccesso.

Come riporre la macchina per l'inverno?

Svuotare completamente il serbatoio del carburante e far funzionare il motore fino all'arresto. Rimuovere la candela, versare alcune gocce di olio motore nel cilindro, quindi reinserire la candela. Conservare in un luogo asciutto e riparato.

Quali sono i dispositivi di protezione obbligatori?

Indossare un casco con visiera, protezioni per le orecchie, guanti in pelle, scarpe robuste e una tuta da lavoro.

Come regolare l'imbracatura?

Regolare la lunghezza dell'imbracatura prima di avviare in modo che sia comoda e bilanciata. L'imbracatura deve essere agganciata prima dell'uso e mai tenuta con una sola mano.

MANUALE UTENTE MS352.4R DOLMAR

Decespugliatore a Zaino

Leggete attentamente quello manuale di istruzioni prima di far funzionare il Decespugliatore, ed osservate rigorosamente le regole sulla sicurezzal Conservate con cura quello manuale di instruzioni!

Waarschuwing

Vi ringraziamo dell'acquisto di quello decespugliatore DOLMAR, che possiamo raccomandarvi in quanto è il risultato di un lungo programma di sviluppo e di molti anni di conoscenze e di esperienze. Leggete e seguite le istruzioni di quello manuale, che si riferisce dettagliatamente ai vari punti che ne dimostrano le eccezionali prestazioni. Esso può aiutarvi ad ottenere le prestazioni migliori di quello decespugliatore DOLMAR.

#

Simboli 62

Istruzioni per la sicurezza 63-66

Dati tecnici 67

Nome delle parti 68

Montaggio del motore e dell'albero di trasmissione. 69-70

Montaggio del manubrio 71

Montaggio della protezione 71

Montaggio della lamao della testa da taglio con filo di nylon. 71

Prima della messa in moto 72-73

Avviamento e arresto della macchina. 74-75

Affilatura della lama 75

Istruzioni di manutenzione. 76-78

Immagazzinaggio 79-80

Localizzazione ed eliminazione dei guasti. 81

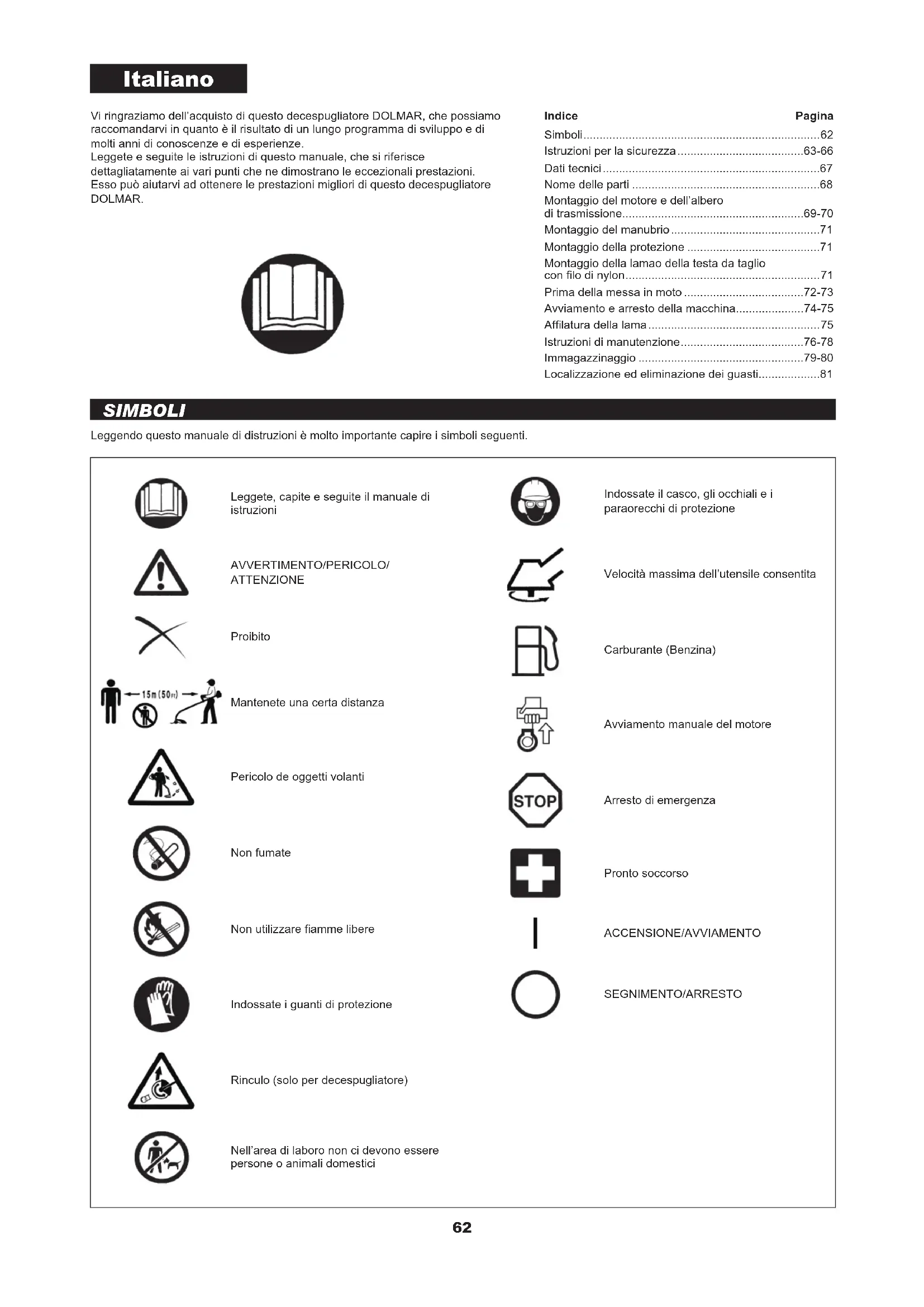

SIMBOLI

Leggendo questo manuale diistruzioni è molto importante capire i symboli seguenti.

Leggete, capite e seguite il manuale di istruzioni

AVVERTIMENTO/PERICOLO/ATTENZIONE

Proibito

Mantenetete una certa distanza

Pericolo de oggetti volanti

Non fumate

Nonutilizzarefiammelfibere

Indossate i guanti di protezione

Rinculo (solo per decespugliatore)

Nell'area di lavoro non ci devono essere persono o animali domestici

Indossate il casco, gli occhiali e i paraorecchi di protezione

Velocità massima dell'utensile consentita

Carburante (Benzina)

Avviamento manuale del motore

Arresto di emergenza

Pronto socorro

ACCENSIONE/AVVIAMENTO

SEGNIMENTO/ARRESTO

ISTRUZIONI PER LA SICUREZZA

Instruzioni generali

• Per assicurare il funzionamento corretto, l'utente deve leggere e seguire le istruzioni di questo manuale per familiarizzare con il modo d'uso del decespugliatore. Gli utenti insufficientemente informati costituiscono un pericolo per se stessi e per gli altri, a causa del modo sbagliato d'uso del decespugliatore.
• Viraccomandiamo di prestare il decespugliatore soltanto a chi ne è pratico. Fornite sempreanche il manuale di istruzioni.
• Utilizzare il decepugliatore solo con gli elementi di protezione installati al loroippo.
• Chi usa l'utensile per la prima volta dovrebbe rivolgersi al rivenditore per le instruzioni fondamentali, al fine di familiarizzato con il modo d'uso di un utensile motorizzato.
• Non si deve lasciar usare il decespugliatore ai bambini e ai giovani di meno di 18 anni. Tuttavia, i giovani di altri 16 anni possono usee l'utensile per addestrarsi, ma esclusivamente molto la sorveglianza di un istuttore qualificato.
• Usate il decespugliatore con la massima cura e attenzione.
• Usate Il decespugliatore soltanto se siete in buone condizioni fisiche. Eseguite il lavoro con coscienza e attenzione. L'utente deve assumeri la responsabilità per gli altri.
• Il decespugliatore non deve mai essere usato dopo l'ingestione di alcolici o di medicine.
  Non usate il decespugliatore quando siete stanchi.
• Conservate queste istruzioni per rigerimenti futuri.
  -L'uso della macchina cui si sono sottoposto a restrizioni alla regolamento Nazionale.

Equipaggiamento di protezione personale

Gli abiti indossati devono essere funzionali e appropriati, e cioe dovrebbero.
essere aderenti sono impacciare i movimenti. Non portate gioielli o abiti che potrebbero impigliari sui cespugli o sugli arbusti, come pure state attenti ai capelli lunghi.
- Per evitare ferite alla testa, occhi, mani o piedi, come pure per proteggere l'udito, usando il decespugliatore dovete indossare l'equipaggiamento di protezione e gle abiti seguenti.
- Lavorando in un bosco, portate sempre il casco. Il casco di protezione (1) delve essere controllato a intervalli regolari per eventuali danni, e va sostituto al massimodopo 5 anni. Usate soltanto i caschi di protezione raccomandati.
- La visiera (2) del casco (oppure gli occhiali di protezione) protegono il molto delle chegghe, sassi od altri oggetti volanti.
Per evitare fentiagliocchi,portate sempregli occhiali di protezione o la visiera quando usate il decespugliatore.
- Per evitare di danneggiare I'udito mettevi sempre l'equipaggiamento di protezione delle orecchie (paraorecchi (3), tappi, ecc.), specialmente durante lunghi periodi di lavoro.
-La tutda lavoro (4) protege contro i sassi e le schegge volanti. Si raccomanda vivamente all'utente di indossare la tutda lavoro.
- I quantoni speciali (5) di pelle spessa fanno parte dell'equipaggiamento prescritto e devono sempre essere indossati durante l'uso del decespugliatore.
- Usando il decespugliatore, indossate sempre delle scarpe pesanti (6) con suele che non scivolano. Ciò protegge dlale ferite e assicura un buon punto d'appoggio per i piedi.

Avviamento del decespugliatore

• Si raccomanda di accertarsi che non ci siano bamrini o altre persona in un raggio di circa 15 metri dal punto di lavoro, e fare inoltre attenzione a che nessun animale si avvicini.
• Prima di cominciare, controllate sempre che il decespugliatore possa essere usato con sicurezza:
  Controllate che la lama sia fissata saldamente. Accertatevi che il dato di montaggio della lama sua stretto saldamente. Controllate che l'azione della leva dell'acceleratore sua scorrevole e che il bloccaggio della leva dell'acceleratore /funzioni correttamente.
  La lama non deve girare durante il minimo del motore. Riferitevi alle istruzioni sulla regolazione del minimo a jpag. 75.
  Assicuratevi che il manubrio sua pulito e asciutto, e controllate il funzionamento dell'interruttore di aresto.
  Mantenete il manubrio esente da olio e carburante.
• Prima dell'uso, controllare e attenersi alle normative locali in materia di livello del suono e ore di funzionamento.
• Avviate il decespugliatore solo lasciandolo posato per terra.
  Non avviato posizionato capovolto.

(3)

(5)

(6)

15m(50FT)

Avviate il decespugliatore sostanto secondo le istruzioni. Non usate alcun altro tipo per avviare il motore!

• Usate il decespugliatore e gli attrezzi in dotazione soltanto per le loro applicazioni specificate.
• Avviate il motore del decespugliatore soltanto dopo averlo montato completeness. L'uso dell'utensile è permesso soltanto dopo che sono stati montati tutti gli accessori appropriati!
• Prima dell'avviamento, acceratevi che la lama non faccia contatto con oggetti come rami, pietre, ecc.
  -In caso di problemi, di qualsiasi tipo, spegnere immediatamente il motore.
• Se lalama colpisce pietre o altri oggetti duri, spegnere immediatamente il motore e controllare lalama.
• Controllate a brevi intervalli regolari che la lama non sia danneggiata (eseguite il test di rilevamento delle crepe sottili mediante il rumore prodotto dando dei colpetti sulla lama).
• Si dovrebbe sentire un familiare suono squillante.
  -Fate funzionare il decespugliatore soltanto con la tracolla attaccata e regolata correttamente. Perprevenire la fatica o la perdita di controlo dell'utensile durante l'uso, è essenziale che la tracolla sia regolata secondo le dimensioni del corso dell'utente. Non si delve mai far funzionare il decespugliatore con una mano sola.
• Mentre funziona, tenete sempre il decespugliatore con entrambe le mani. Assicuratevi di essere sempre un appogiio suiuro per i piedi.
• Fate funzionare il decespugliatore in modo da evitare di respirare i gas di scarico. Mai far girare il motore nei luoghi chiusi (pericolo di soffocamento e di avvelenamento da gas). Il monossido di carbonio è un gas inodoro Accertatev sempre che ci sua ventilazione adeguata.
• Spagnere il motore nelle pause di lavoro e quando si lascia il decespugliatore incustoditi. Metterlo in unosto sicuro per evitare pericoli ad altre persone, di incendiare materiali combustibili o danneggiare l'utensile.
• Non posare il decespugliatore caldo sull'erva secca o su qualsiasi materiale combustibile.
• La lama deve essere provvista della sua protezione appropriata. Non si deve mai far girare la lama perché la sua protezione!
• Durante l'uso dell'utensile si devono usare tutte le parti di protezione in dotazione.
• Mai far funzionare il motore con una mamitta guasta.
• Spagnere il motore durante il trasporto.
• Durante il trasporto dell'utensile, applicare sempre il coperchio alla lama da taglio.
• Per evitare danni, durante il transporte in macchina o su camion, tenere il decespugliatore a fili in posizione verticale.
• Per evitare perdite di carburante, prima di transporte il decespugliatore, assicurarsi che il serbatoio del carburante sua completeness vuoto.
• Se l'utensilecade o subsisce un impatto violento, verificarne le condizioni prima di proseguire il lavoro. Verificare che l'impliano di alimentazione del carburante sa privo di perdite e che i dispositivi di sicurezza funzionino correttamente. In caso di danni o dubbi, richiedere l'ispezione e la riparazione presso il nostro centro di assistenza autorizzato.

Rifornimento

• Per evitare i rischi di incendio e bruciature, maneggiare il carburante con molta cura. É altoamente inflammabile.
• Durante il rifornimento di carburante, spegnere il motore, tenerio a distanza di fiamme scoperte e non fumare.
• Evitate che la benzina venga a contatto con la pelle. State attenti a non respirare i vapori della benzina. Cambiate e pulite gli abiti di protezione a intervalli regolari.
• Prima di avviare il motore, ascugare bene l'unità strofinandola con un panno. Fare attenzione a non spargere carburante od olio. Per evitare combustioni spontanee, lascia ascugare i panni bagnati prima di ripori in un contentatore adatto e coperto.
• Evitate agli contatto della venzina con gli abiti. Cambiatevi immediatamente se vi siete sparsi addosso della benzina (cì è molto pencoloso).
• Ispezionate il tappo del carburante a intervalli regolari, assicurandovi che si chiuda saldamente.
• Serrare bene la vite di bloccaggio del serbatoio del carburante.
  Per avviare il motore e veneambiare posto (ad almeno 3 metri (10 piedi) dal posto di rifornimento di carburante.)
• Mai fare rifomimento in una stanza chiusa. I vapori della benzina si accumulano al livello del suolo (pericolo di esplosione).
• Trasportate e immagazzinate la benzina sostanto in contentitori permessi alla legge. Assicuratevi che la benzina immagazzinata non sua accessibile ai bambini.
• Non cercate di fare rifomimento con il motore caldo o avviato.
• Miscelando la benzina con olio nel caso di motori a due tempi, usare solo benzina除去 etanolo o metanolo (tip di alcal).
  Questo aiuta ad evitare il danneggiamento delle tubazioni del carburante e di altre parti del motore.

Modo d'impiego

• Usate il decespugliatore soltanto in buone condizioni di luce e di visibilità. Durante la stagione invernale, state attenti ai luoghi scivolosi o bagnati, al ghiaccio e alla neve (pericolo di cadute).
  Assicuratevi sempre di avere un appoggio sicuro per i piedi.
• Non cercate di raggiungere posti difficili. State sempre attenti a dove mettete i piedi, a non perdere l'equilibrio e a mantenere il controllo manuale dell'utensile.
• Mai tagliare ad una altezza或者其他 cintola.
• Mai far funzionare il decespugliatore da sopra una Scala.
• Mai salire sugli alberi per lavorare usando il decespugliatore.
• Mai lavorare su superfici instabili o su terreni ripidi.
• Togliete dei oggetti come, le pietre, i chiodi, ecc., prati dall'area di lavoro, perché possono danneggiare la lama, causare rinculi pericolosi o essere scagliati intorno in modo pericoloso.
• Prima di cominciare a tagliare, la lama deve aver raggiunto la piena velocità utile.
• Mai usare quello utensile capovolto o ad un angolo estremo.
• Se erba o sterpaglie restano impigiate tra l'utensile da taglio e la guardia, arrestare sempre il motore prima di effettuare la pulizia.
  In caso contrario, una rotazione involontaria della lama può causare gravi lesioni personali.
• ATTENZIONE! -L'area di taglio è ancora pericolosa quando l'utensile si sta arrestando.
  Riposarsi spesso per evitare la perdita di controllo causata dall'affaticamento. Si consiglia di fare una pausa di 10-20 minuti ogni ora.

Contraccolpo (colpo di lama)

• Durante il funzionamento del decespugliatore si potrebbero verificare dei rinculi incontrolati.
• Cio o soprattutto il caso quando sioca cerca di tagliare con un segmento della lama compreso tra le 12 e le 2 dell'orologio guardando alla posizione dell'utente.
• Mai applicare quello segmento della lama a oggetti solidi, come i cespugli, i ceppi, gli alberi, ecc., con un diametro superiore ai 3 cm.
• Il decespugliatore viene alla deflesso con molta forza e velocità, con seguente pericolodi ferite gravi.

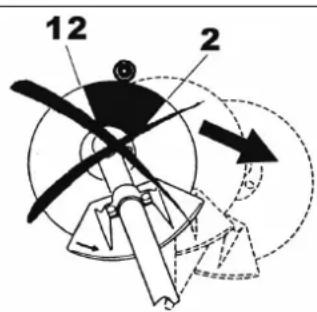

• Mai applicare Il segmento della lama compreso tra le 12 e le 2 dell'orologio.

Prevenzione del rinculo

Per evitare i rinculi, osservate quanto segue:

• L'uso del segmento della lama compreso tra le 12 e le 2 dell'orologio presente dei rischi reali, soprattutto usinge la lama per il taglio dei metalli.
  Anche I'uso del decesoygkuatre utilizingo le posizioni del segmento della lama tra le 11 e le 12 o le 2 e le 5 dell'orologio cui.
• L'operazione di taglio con i segmenti della lama compresi tra le 11 e le 12 e tra le 2 e le 5 dell'orologio deve essere effettuata soltanto dagli utenti addestrati ed esperti, e unicamente a loro rischio e pericolò. Il taglio facile praticamente sera rinculi è possible con il segmento della lama compreso tra le 8 e le 11 dell'orologio.

Lame

Usate sostanto le lame adatte al lavoro da fare.

Lama (lama a 4 e 8 denti):

Per tagliare i materiali spessi, come le erbacce, I'erba alta, i cespugli, gli arbasti, la sterpaglia, ecc., (con uno spessore massimo di 2 cm). Eseguite quello lavoro di taglio muovendo uniformamente il decespugliatore in semicerchio da destra a sinistra (come usando una falce).

Non utilizzato altri tipi di lama, comprese catene metalliche componibili con perno e lame con flagelli. In caso contrario potrebbero verificarsi gravi infortuni.

Istruzioni per la mamutenzione

• Per l'assistenza, rivolgersi al nostro centro servizi autorizzato utilizzando solo parti di ricambio originali. Una riparazione errata o una manutenzione insufficiente possono accorriare la vita utile dell'utensile, augmentando il rischio di incidenti.
• Le condizioni del decespugliatore, e soprattutto della lama, dei dispositivi di protezione e della tracolla, devono essere controllate prima di cominciare il lavoro. Si deve prestare una particolare attenzione alle lame, che devono essere affiliate correttamente.
• Spegnete Il motore e staccate i connettori delle candele prima di sostituire o di aggiare la lama, ed andere prima di pulire il decespugliatore o la lama.

Attenzione: Rinculo!
Illustrazione schematica

Illustrazione schematica

Mai raddrizzare o saldare una lama danneggiata.

• Abbiate cura dell'ambiente. Fate funzionare il decespugliatore con quando meno rumore e inquinamento possibili. In modo particolare, controllate che il carburatore sia regolato correttamente.
• Pulite il decespugliatore a intervalli regolari e assicuratevi che tutte le viti e i dadi siano stretti saldamente.
• Mai effettuare un intervento di manutenzione all'interno del decespugliatore o immagazzinarlo vicino a fiamme scoperte, scintille, ecc.
• Immagazzinate sempre il decespugliatore in una stanza chiusa a chiave ben ventilata e con il serbatoio del carburante vuoto.
• Durante la pulizia, il funzionamento e lo stoccaggio dell'utensile, applicare sempre il coperchio alla lama da taglio.

Per la prevenzione degli incidenti osservate e seguite le istruzioni dei sindacati pertinenti e delle compagnie di assicurazione. Non modificate in alcun modo il decespugliatore, perché ciò mette a repentaglio la sua sicurezza.

Gli interventi di manutenzione e di riparazione da parte dell'utente si Limitano a quale attività descripte nel manuale di istruzioni. Tutti gli altri devono essere eseguita da un technician di un centro di servizio autorizzato.

Usate soltanto i ricambi e gli accessori genuini forniti da DOLMAR.

L'uso di accessori e attrezzi non raccomandati augmente il pericolo di incidenti e di ferite. DOLMAR declina agli responsabilità per gli inchodenti o danni causati dall'uso di dispositivi di fissaggio o accessori non raccomandati.

Pronto Soccorso

In caso di un incidente, assicuratve che la cassetta del pronto soccorso si subito accessibile dalippo di lavoro. Sostituite immediatamente qualiasi casa abbiate prelevato alla cassetta del pronto soccorso.

Chiedendo aiuto, fornite le informazioni seguenti:

Luogo dell'incidente
- Che casa è successo
-Numero di feriti
- Tipo di ferite
- Il vosto rnome

Vibrazione

• Se esposti a vibrazioni eccessive, gli operatori che soffrono di insufficientenza venosa posso sono riportare danni ai vasi sanguigni o alsystema nervoso. Le vibrazioni possono causare i seguenti sintomi alle dita, alle mani o ai polsi: sonnolenza (torpore), formicolio, dolore,ritte acute, alterazione della pelle o del colorito. Consultare un medico non appena si manifestano tali sintomi.
• Per ridurre il rischio di "sindrome delle dita bianche da vibrazione", tenere le mani al caldo durante l'uso dell'utensile e Maintainere l'utensile e gli accessori in buone condizioni.

Solo per i paesi europei

Dichiarazione di conformità CE

La dichiarazione di conformità CE è inclusa nella Allegato A di quello manuale di istruzioni.

DATI TECHNICI

Modello			MS-352.4 R
			Manubrio ad annello
			Lama Testa da taglio con filo di Nylon
Dimensioni: lunghezza x larghezza x altezza (scatola per tubo) mm 430 x 280			x 430
Peso (senza protezione di plastica e lama) kg 10,2
Volume (serbatoio) L 0,65
Accessorio di taglio (diam. della lama di taglio) mm 255
Cilindrata motore cm	3		33,5
Max. prestazione del motore kw 1,07 a 7.000 min			-1
Velocità del motore alla velocità massima dell'asse raccomandata	min1		10.000
Velocità massima dell'asse (correspondente)	min1		7.500
Consumo di carburante	kg/h		0,458
Consumo specifico di carburante	g/kwh	426
Velocità del minimo	min1		3.000
Velocità di innesto frizione	min1		4.100
Carburatore (a membrana)	tipo		WALBRO WYL
Sistema d'accensione	tipo		Accensione a stato solido
Candela	tipo		NGK CMR6A
Distanza fra gli elettrodi	mm		0,7 - 0,8
Vibrazioni secondoISO 22867	Impugnatura destra (impugnatura posteriori)	ahev eq m/s2	2,1	2,2
		Variazione K m/s2	0,3	1,6
	Impugnatura sinistra (impugnatura anteriore)	ahev eq m/s2	3,6	3,0
		Variazione K m/s2	0,8	1,9
Livello medio di pressione sonora secondoISO 22868		LFAeq dBA	87,3	93,2
		Variazione K dBA	2,2	2,3
Livello medio di potenza sonora secondoISO 22868		LWAeq dBA	100,5	105,2
		Variazione K dBA	2,8	2,6
Carburante			Benzina per autoveicolo
Olio per motore			SAE 10W-30 olio della classificazione API, classe SF o superiore (motore a quattro tempi per automobile).
Rapporto di trasmissione			15/20

I	DENOMINAzione DELLE SINGOLE PARTI
1 Serbatoio
2 Starter riavvolgimento
3 Futto dell'aria
4 Interruttore on/off
5 Candela d'accensione
6 Marmitta di scarico
7 Manubrio
8 Leva di lavoro
9 Cavo di lavoro
10 Albero
11 Protezione (guardia dell'utensile da taglio)
12 Scatola ingranaggi
13 Lama
14 Tracolla
15 Tappo serbatoio
16 Manopola di avviamento
17 Pompa di adescamento
18 Leva dello starter
19 Tubo di scarico
20 Indicatore di livello dell'olio
21 Tubo flessibile
22 Testa da taglio con filo di nylon

MONTAGGIO DEL MOTORE E DELL'ALBERO DI TRASMISSIONE

ATTENZIONE: Prima di eseguire qualsiasi intervento sul decespugliatore, spegnete sempre il motore e staccate i connettori delle candele.

State attenti alle parti calde del motore e ai bordi affiliati delle lame.

Indossate sempre i guanti di protezione!

ATTENZIONE: Avviate il decespugliatore soltanto dopo averlo montato completeness.

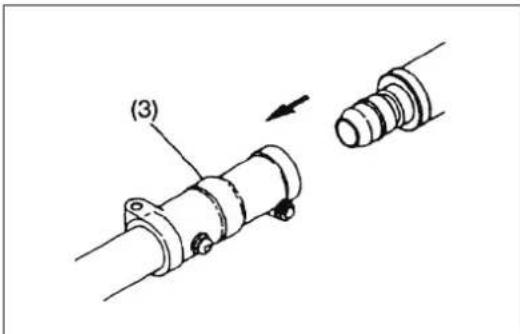

1. Unendo il tubo flessibile con il motore e la scato la portante del tubo

Inserite un'estremita del tubo flessible nella cassa dichio del motore finché si blocca con suono secco.

Inserite un'altra estremita del tubo flessibile nella scatola portante del tubo del decespugliatore finché si bloccca.

Ogni estremita del tubo flessibile è intercambiabile.

Assicuratevi che l'etremita squadrata del tubo flessibile entra nel guinto dell'albero di trazione.

Attenzione: Se vi sembra dificile inseire il tubo flessibdile, cui che l'estremita squadrata dell'albero flessibile non entri nel glunto dell'albero di tranzione. Non forzate di spingere per evitare i danni sull'estremita dell'albero di trazione.

Ripetete la stessa procedura finché l'albero ed il tubo flessibili si adattino sicuramente.

1. Montaggio del cavo di lavoro

2. Togliere la coperta del filtr.

3. Mettere il cavo di commando (4) nel bullone di regolazione (5), e spostare il tornichetto (6) in modo che il cavo seaMESSO nil incavo del tornichetto.
   Allora, il lato foro rotondo del tornichetto girà verso il raccordo metallico di estremità del fil interno.
4. Staccare the swivel, e confermare che il raccordo metallico di estremità del filo interno sa quello nel foro.
5. Mettere la coperchio del filtro dell'aria.

COLLEGAMENTO DEL FILO DELL'INTERRUPTORE

• Collegare il cordone d'interruttore con i due cordoni dal motore inserendo l'uno nel'altro.
• Fissare il raccordo di cordone con morsetto (7).

REGOLAMENTO DEL CAVO DI COMANDO

• Regolare il cavo di lavoro con bullone di regolazione in modo cheesso abbia un gioco di 1 a 2 mm se la leva di lavoro è messa alla posizione de velocità Bassa. (Fare attenzione che la lama da taglio non gira al minimo.)

Assicurarsi che cavo di dato del gas e cavi dell'interruttore di spegnimento siano stesi lungo il tubo flessibile e fissateli saldamente in tre punti con delle fascette (8). Se il cavo di dato del gas e i cavi dell'interruttore di spegnimento non vengono fissati saldamente, c'è il rischio che restino impigliati in rami e cose del genere e quello è pericoloso.

MONTAGGIO DEL MANUBRIO

• Fissare una barriera sul lato sinistro dell'utensile insieme all'impugnatura per proteggere l'opereatore.
• Assicurarsi che l'insieme impugnatura/barriere sa isserito tra il distanziatore e il symbolo della freccia.

AVVERTENZA: Non rimuovere o accorrciare il distanziatore. Il distanziatore mantiene una certa distanza tra le mani. Impostare l'insieme impugnatura/barriere vicino all'altra impugnatura或者其他 lunghezza del distanziatore può provocare la perdita di controllo dell'utensile con gravi lesioni personali.

MONTAGGIO DELLA PROTEZIONE

Per ottemperare alle norme sulla sicurezza si devono usare soltanto la combinazioni utensile/protezione indicate nella tabella. In caso contrario, si possono verificare seri pericoli di ferite gravi o morte per l'utente o gli astanti.

Usare esclusivamente lame o teste da taglio con filo in nylon DOLMAR genuine.

-La lama delve essere pulita,affilata e senza crepe o rotture.
Se durante il lavoro la lama urta contro un qualsiasi oggetturo una pietra,arrestate immediatamente il motore e controllatela.
- Pulite e affiliate o sostuite la lama almeno dopo agli tre ore d'uso.
- Il diametro esterno della lama non deve superare i 255 mm (10-1/32"). Mai usare lame con un diametro esterno superiore ai 255 mm (10-1/32").

ATTENZIONE: Per la propria sicurezza e per ottemperare alle norme sulla prevenzione degli incidenti si deve usare sempre la protezione appropriata. Non bisogna cercare mai di utilizzato l'utensile perché la protezione correttamente in posizione.

• Fissaremsaldamente, con 4 bulloni, un elemento di protezione alla scatola degli ingranaggi. Non utilizzato mai il decespugliatore perché elemento di protezione o con un elemento di protezione rotto.

Lama 4 denti
Lama 8 denti Protezione per

Testa da taglio con filo di nylon

MONTAGGIO DELLA LAMA O DELLA TESTA DA TAGLIO CON FILO DI NYLON

Capovolgere I'utensile per poter sostiturare lavoramente la lama o la testa da taglio con filo di nylon.

Montaggio della lama

• Attrezzate la lama ed altre parti in ordine come si在哪 in figura. Inserite una barra oppure una chiave esagonale nel foro della scatola ingranaggi finche la lama si blocca e non gira piu stringete il dato della lama girandolo in senso antiorario. (Fate attenzione che il dato della lama e allentato oppure stretto in direzione opposa ai dadi normali).
• Il dato per la lama dev'essere ri-stretto ogni volta prima di usare.
• Per quello decespugliatore, vi raccomandiamo gli accessori da togliare nostrati sul lato destro.
• Mai tagliate dei alberi, delle leghe, dei legni oppure altri oggetti soldi.

[Coppia di serraggio: 28 - 48 N·m]

NOTA: Indossare i guanti quando si tocca la lama.

Montaggio della testa da taglio con filo di nylon

-La coperchio per la lama, la copertina per il bullone e il dadi non sono necessari per montare la testa da taglio di nylon. La testa da taglio con filo di nylon delve andare sopra la coperchio per I'erba.
- Inserire la chiave esagonale nel foro della scatola degli ingranaggi e far ruotare la portatore della lama fino a che sua blocca con chiave esgonale.
- Poi avvitare la testa da taglio con filo di nylon sull'albero girandola in senso antiorario.
Togliere la chiave esagonale.

Ispezione e rabbocco dell'olio motore

• A motore freddo, seguire le seguent istruzioni.

• Manatenendo in piano il motore, togliere l'indicatore dell'olio e verificare che il livello sia compreso tra i limiti superiore ed inferiore.

• Se l'indicatore dell'olio, insento ma non avvitato nella sua sede, sfiora appena il livelio dell'olio nel motore (Fig. 1), l'olio è insufficiente e necessita di rabbocco.
• A titro di informazione, il tempo di rifornimento è di circa 15 h (frequenza di rifornimento: 15 volte).
• Se l'olio cambia di colore oppure si mischia con sporcizia, rinnovarlo. (Quanto all'intervalle o metodo di sostituzione, consultare la pagina 76)

Olio raccomandato: SAE 10W - 30 olio della classificazione API, Classse SF o superiore (motore a quattro tempi per automobile)

Capacità del serbatoio: Ca 0,1L

Attenzione: Se il motore non rimane montante, l'olio più entrare in tutto il motore con rifornimento eccessivo.

Se I'olio e riempito otre il limite, I'olio puo assere inquinato o prendere fuoco con fumo bianco.

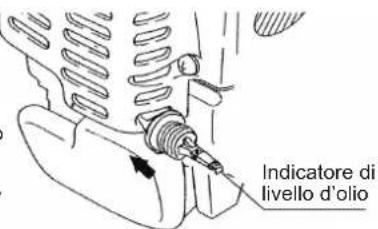

NOTA 1: sostituzione dell'olio nell "indicatore di livello d'olio"

• Togliere le polveri e le sporcizie vicini al foro di rifornimento dell'olio, e levare l'indicatore di livello dell'olio.
• Mantenere pulito l'indicatore del livello dell'olio. Diversamente, lo sporco, aderendo all'indicatore, cui provocare una circolazione irregularare dell'olio e/o gravi danni al motore.
• Per tenere pulito l'indicatore stesso per esempio, è raccomandato di insere l'indicatore di livello d'olio nel coperchio del motore come da Fig. 3.

Fig. 1

Fig. 2

Fig. 3

(1) Tenere il motore a livello, etogliere l'indicatore di livello dell'olio.

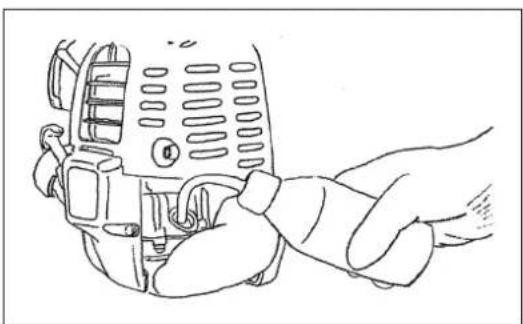

(2) Rabboccare I'olio fino al foro di rifornimento. (Consultare la figura della pagina precedente.)
Aggiungere I'olio con il suo recipiente di riformimento di lubricante.
(3) Stringere fermamente l'indicatore di livello d'olio. Una chiusura insufficiente provocherà una perdita d'olio.

Nota 2: Sostituzione dell'olio: "Se I'olio si sparge"

Se l'olio si sparge fra il serbatoio di carburante e il corpo motore, l'olio è aspirato all'internoattraverso la presa d'aria di raffredamento, sporcando il motore. Non mancare di pulire l'olio sparso prima di mettere in moto.

RIFORNIMENTO

Trattamento del carburante

E'neasr tare il carurante con cura particlare. il carurante pco contener delle materie simil ai solventi. Il riformamento deve essere fatto in una locale ben ventilato o all'aperto. Non inalare mai il vapore di carurante, tenere lontano dal carurante. Se si tocca il carurante spesso o per lungo tempo, la pelle si dissecherà, provocando diversi disturbi della pelle e allergie. In caso di contatto con gli occhi, lavare immediatamente con acqua. Se I'occhio rimane irritato ancora, consultare il medico.

Conservazione del carburante

Il carburante deve essere utilizzato totalmente entro quello settimane,anche se è conservato in un recipientte speciale all'ombra e ben ventilato.

Se il carburante non è conservato nel recipiente speciale o se il recipiente non è coperto, il carburante si deteriorara in un giorno.

IMMAGAZZINAGGIO DELLA MACCHINA E DEL SERBATOI DI RIFORNIMENTO

• Conservare la macchina e il serbatoio in un luogo fresco al riparo della luce diretta.
  Non conservare mai il carburante nella cabina o nel bagaliaio.

Carburante

Il motore è a quattro tempi. Utilizzare sempre la benzina per automobile (benzina alla plombo ou benzina super).

NOTA: il carburante

Non utilizzare nessuna miscela di benzina che comprende dell'oliomotore. Questo provocherebbe un'accumulatione eccessiva di residui carboniosi o disturbi meccanici.
- Un olio deteriorato provochera un avviamento irregolare.

Rifornimento

AVERTIMENO: DIVIETO DI ACCENDERE FUOCHI

Benzina utilizzata: benzina per automobile

• Allentare un poco il tappo di serbatoio in modo che ci non sia nessuna differenza di pressione atmosferica.
• Togliere il tappo di serbatoio, scaricare l'aria, inclinando il serbatoio di carburante in modo che il foro di carburante sia voltato in alto. (Non rifornire mai di carburante sono al foro di rifornimento d'olio.)
• Pulire completeness le vicinanze del tappo di serbatoio per prevenire l'entrata di corpi estranei nel serbatoio di carburante.
• Dopo di rinsornimento, stringere fermamente il tappo di serbatoio.

• Se c'é qualsiasi difetto o guasto sul tappo del serbatoio, sostituirlo.
• Il tazzo del serbatoio, che è un pezzo di consumo, deve essere rinnovato tutti i due o tre anni.

AVVIAMENTO E ARRESTO DELLA MACCHINA

Rispettare lenormedi prevenzione degli infotunil!

AVVIAMENTO

Mantenere una distanza di almeno 3 m dal luogo in cui è avvenuto il riformimento. Collocare il decespugliatore in un punto pulito facendo attenzione che l'utensile non tocchi il terreno né altri oggetti.

A: Avviamento a freddo

1) Metterequesta macchina sul terreno piatto.

2) Mettere l'interruttore I-O (1) sulla posizione "OPERATION".
3) Chudere la leva dello starter.

Apriere la leva dello starter:

• Chiusura totale con climi freddi o quando il motore rimane freddo.
• Apertura totale o a meta al momento del riaviamento immediatamente après arresto di funzionamento.

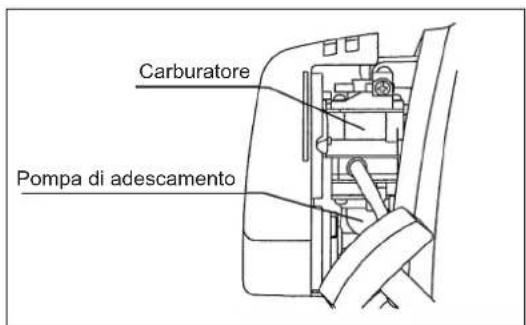

4) Pompa di adescamento

Continuare a premere la pompa di adescamento finché il carburante entra nella la pompa di adescamento. (In generale, il carburante entra nella pompa di adescamento con 7/10 spinte.)

Se la pompa di adescamento è premuta eccessivamente, un effesso della benzina ritorna al serbatoio di carburante.

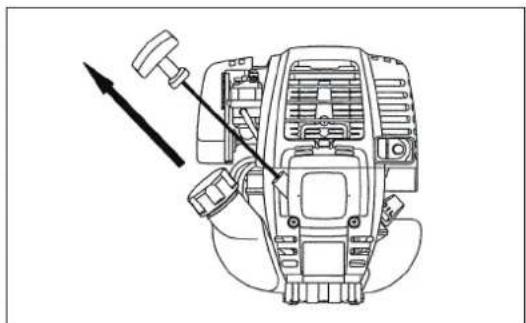

5) Impugnatura (manopola) di avviamento

• Tirare la manopola di avviamento finché risulta dificoltoso (punto di compressione). Poi, fare ritornare la manopola di avviamento e tirarla forte.
• Non tirare il cavo al massimo. Una volta che la impugnatura di avviatione è tirata, non abbandonare presa immediamente. Prendere la manopola di avviamento finchéessa ritorna al punto di partenza.

6) Leva dello starter
Quando il motore avvia, après la leva di regolazione.
- Aprire la leva di regolazione passo a passo, verificando la rotazione del motore. Assicurarsi di aprire la leva dello starter al massimo.
- Nel tempo freddo o quando il motore rimane freddo, non aprire la leva dello starter, altrimenti il motore può arrestarsi.

7)Riscaldamento

Continuare I'operazione di riscaldamento per due o tre mimuti.

Attenzione: - Se si tira ripeturamente troppe volte la manopola d'avvio con la leva dello starter su posizione "START", si causa un excesso di afflusso di combustibile che rende dificile l'avvio del motore.
- Qualora ci sa stato un effcco di afflusso di combustibile, staccare la candela di accensione, tirare lentamente più volte la manopola d'avvio e fare uscire il combustibile in effcco. Inoltre, asciugare gli elettrodi della candela di accensione.

Attenzione durante il funzionamento:

Se si aziona complemente la leva dell'acceleratore durante la marcia a vuoto, la rotazione del motore augenta a 10.000 /min e altre. Non far funzionare il motore a velocità maggiori di quale indicate e a una velocità di circa 6.000-8.500 /min.

B: Avviamento归来 il riscaldamento

1) Premere la pompa di adescamento ripetutamente.
2) Mettere l'acceleratore su posizione al minimo.
3) Tirare la manopola di avviamento con forza.
4) Se è difficile avviare il motore, après l'acceleratore circa un terzo. Durante l'opération, prestare attenzione alla lama che può ruotare.

Attenzione durante il funzionamento

• Quando il motore funziona capovolto, un fumo bianco cui usciere dal silenziatore.

Arresto

1) Rilasciare I'acceleratore (6) e, quando i giri del motore diminuiscono, mettere I'interruttore I-O sulla posizione "ARRESTO". Il motore si ferma.
2) Fare attenuatione che la testa da taglio non puo fermarsi immediatamente, aiutarla a farmarsi.

REGOLAZIONE DELLA ROTAZIONA A VELOCITA BASSA (FUNZIONAMENTO AL MINIMO)

Quando e necessario regolare la rotazione a velocità Bassa (funzionamento al minimo), fario regolando la vite di regolazione del carburatore.

CONTROLLO DELLA ROTAZIONE A VELOCITA BASSA

• Mettere la rotazione a velocità Bassa a 3.000/min.

Se è necessarioambiare la velocità di rotazione,regolare la vite di regolazione

(come indicato a sinistra) con giravite a croce.

• Girare la vite di regolazione a destra, e la velocità del motore aumentoe.

• Girare la vite di regolazione a sinistra, la velocità del motore diminuira.

• Il carburatore è in generale regolato in fabbrica. Se è necessario regolare di nuovo, consultare il Servizio Assistenza Autorizzato.

AFFILATURA DELLA LAMA

ATTENZIONE: L'affilatura manuale produce il deterioramento dell'equilibrio del decespugliatore, che causa potenziali vibrazioni pericolose e danni all'utensile.

Lama (lama a 4 denti, lama 8 denti)

I centri di servizio autorizzati sono provedere all'affilatura e all'equilibratura professionali della lama.

NOTA: Per aumento la vita di servizio della lama (lama a stella, lama a mulinello), esta può essere capovolta una volta finché entrambi i bordi di taglio non sono diventati smussati. Mai continuare ad usare una lama amussata, perché ciò può causare rinculi con pericolo di ferite gravi.

ATTENZIONE: Prima di eseguire qualsiasi operazione, spegnere il motore ed estrarre la calotta della candela d'accensione (v. Controllo della candela d'accensione).

Indossare sempre quanti di protezione!

Onde garantire una lunga durata dell'utensile ed evitare danneggiamenti, eseguire regolamente le seguenti operazioni.

Controll e manutenzione quotidiani

• Prima di iniziare a lavorare controllare che le viti siano ben serrate e che non manchi nessuna parte. Prestare particolare attenzione alle condizioni della lama e della testa la tagio con filo di nylon.
  Controllare che il passaggio dell'aria di raffreddamento e le alette del cilindro non siano intasati. Eventualmente pulirli.

Ogni giorno, a lavoro ultimato, esquire le seguenti operazioni:

• pulire il Decespugliatore esternamente e controllare che non vi siano danni;
• pulire il filtro dell'aria; in presenza di molta polvere, pulire il filtro più volte al giorno;
  controllare che la lama o la testa da taglio con filo di nylon non siano danneggiati e assicurarsi che siano perfettamente montati;
  controlare che vi sua un'adeguata differenza tra il minimo e la velocita d'innesto per garantire che l'utensile da taglio sua fermo quando il motore è al minimo (se necessario ridurre il minimo). Se l'utensile da taglio continua a funzionare quando il motore è al minimo, consultare il Servizio Assistenza.

Controllare il funzionamento dell'interruttore on/off, della leva di sbloccaggio, della leva di lavoro e del pulsante di bloccaggio.

SOSTITUZIONE DELL'OLIO MOTORE

Un olio motore deteriorato diminuira considerevolmente la lubrificazione. Verificare il periodo e la quantità di sostituzione.

ATTENZIONE: In generale, il corso del motore e l'olio motore rimangono a lungo caldi dopo dell'arresto del motore. Per sostituire l'olio, controllare che il corso del motore e l'olio motore siano sufficientemente freddi, altrimenti sussiste pericolodi utzione.

Attenzione: Se l'olio è rifornito otre il limite,esso puo essere inquinato o puo prendere fuoco con fumo bianco.

Intervallo di sotituzione: Inizialmente, agli 20 ore di funzionamento, e successivement agli 50 ore di funzionamento

Olio raccomandato: SAE10W-30 de la Classificazione API, Classe SF o superiore (olio a quattro tempi per automobile)

Al momento della sestituzione, seguire il metod sequente:

1) Verificare che il tappo di serbatoio è stretto perfettamente.
2) Togliere l'indicatore di livello d'olio. Tenere l'indicatore di livello d'olio perché polvere o sporcizia.

3) Mettere uno strofinaccio o carta vicino al foro di rifornimento d'olio.

4) Togliere l'indicatore di livello dell'olio e scaricare l'olio inclinando il corpo verso il foro di rifornimento.

Scaricare I'olio in un recipiente.

5) Tenere il motore a livello, e aggiungere olio nuovo fino all'estremità del foro di rifornimento dell'olio. In rifornimento, utilizzare il suo recipiente di rifornimento di lubrificante.
6) Dopo il rifornimento, serrare fermamente l'indicatore di livello dell'olio. Una chiusura insufficiente dell'indicatore di livello d'olio provochera una perdita d'olio.

NOTASULLOLIO

Non gettare l'olio motore nei rifiuti, sul terreno o nella fognatura. La disposizione degli oli è molto controlo legale. In disposizione, rispetto le leggi e regolamenti. Quanto ai punti dubbi, consultare il Servizio Assistenza Autorizzato.
- L'olio più deteriorarisianche se rimane nonutilizzato.Fare il controlo e la sostituzione ad intervalli periodici (sositutzione con un olio nuovo ogi 6 mesi).

PULITURA DEL FILTRO DELL'ARIA

PERICOLO: DIVIETO DI ACCENDERE FUOCHI

Intervallo di pulitura e di controllo: Quotidiano (ogni 10 ore di funzionamento)

• Girare la leva di regolazione e fondo verso il lato chiusura, e tenere il carburatore sulla polvere o sporcizia.
  Rimuovere i bulloni di fissaggio del Coperchio del filtrlo dell'aria.
• Tirare il lato inferiore del coperchio e levare il coperchio del filtro dell'aria.
• Se I'olio aderisce all'elemento (spugna), spremerlo foretamente.
• Per inguasti gravi:

1) Togliere I'elemento (spugna), immergerlo nell'acqua calda o nel detergente neutro diluito d'acqua, e far assugarlo completeness.
2) Pulire I'elemento (feltro) con gasolina, e far assiugarlo completamente.

• Prima di mettere l'elemento, far associarlo completeness. Se l'elemento non si assciga completeness, l'avviamento più essere dificile.
• Asciugare con taglio di stoffa l'olio aderente al coperchio del filtro dell'aria e allo sfiatoio a piatra.
• Immediamente dopo la pulitura, rimontare il coperchio del filtro e serrarlo con bulloni di fissaggio. (In rimontaggio, prima mettere la griffa superiore e poi la griffa inferiore.)

Maneggio dell'elemento del filtro dell'aria

• Pulire l'elemento alcune volte al giorno se c'é dei polveri eccessivi aderenti.
• Se il funzionamento continue con l'elemento aderente di olio, l'olio nel filtrlo dell'aria cui cadere fuori, causando l'inquinamento da olio.

• Per montare o smontare la candela utilizzato solo la chiave universale in dotazione.
• Tra gli elettrodi ci deve essere uno spazio di 0,7-0,8 mm. Se lo spazio è troppo largo o troppo stretto, regolarlo. Se la candelà è sporca, pulirla o sostituirla.

ATTENZIONE: Non toccare il connettore della candela nelle motore è in funzione (pericolò di scossa elettrica ad alta tensione).

0,7 mm - 0,8 mm (0,028" - 0,032")

Lubrificazione della scatola ingranaggi

-Lubrificate la scatola ingranaggi dopo ogni 30 ore d'usoattraverso il foro di ingressaggio. (Il grasso DOLMAR originale cui què assere acquistato presso il rivenditore DOLMAR di zona.)

PULITURA DEL FILTRO DI CARBURANTE

ATTENZIONE: DIVIETO DI ACCENDERE FUOCHI

Intervallo di pulitura e di controlo: Mensile (ogni 50 ore di funzionamento)

Tubo d'aspirazione del serbatoio

• Il filtr di carburante (1) del tubo d'aspirazione serve a filtrare il carburante.
• Il filtro va controllato periodicamente. A questo scopo aprire il tappo del serbatoio e, aiutandi si con un gancio, estrarre il tubo d'aspirazione. Se necessario sostituire il filtrto.
• Una cattiva alimentazione del carburante può provocare un aumento eccessivo della velocità consentita. Per questo motivo è molto importante che il filtrlo venga sostituito almeno aglitre mesi onde garantire un'adeguata alimentazione del carburante.

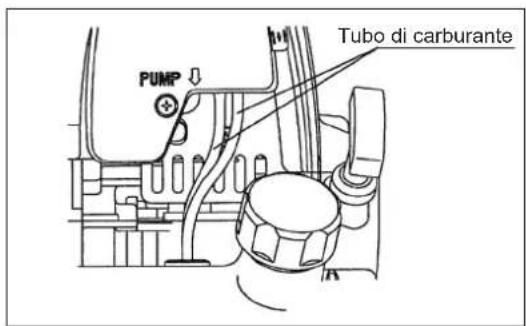

SOSTITUZIONE DEL TUBO DI CARBURANTE

ATTENZIONE: DIVIETO DI ACCENDERE FUOCHI

Intervallo di pulitura e di controllo: Quotidiano (ogni 10 ore di funzionamento) Sostituzione: Annuale (ogni 200 ore di funzionamento)

Sostituire tubo di carburante anni,enza riguardo alla frequenza di funzionamento. Una perdita di carburante provochera un incendio. Se c'è una perdita durante controlo, sostituire il tubo immediatamente.

CONTROLLO BULLONI, DADI E VITI

• Serrare di nuovo i bulloni, dadi, etc allentati.
• Verificare la perdita di carburante e d'olio.
• Sostituire i pezzi guasti con quelli nuovi per sicurezza di funzionamento.

PULITURA DEI PEZZI

• Tenere il motore sempre pulito.
• Tenere le alette di cilindro sono polvere o sporcizia. Dei polveri o delle sporcizia aderenti alle alette provocheranno un grippaggio.

SOSTITUZIONE DELLE GUARNIZIONI

In rimontaggio après che il motore è smontato, non mancare di sostituire le guarnizioni con quale nuore.

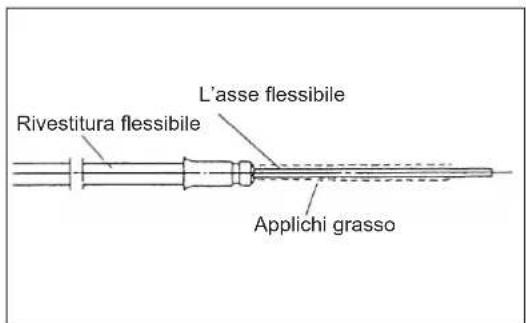

APPROVVIGIONAMENTO DI GRASSO ALL'ASSE FLESSIBILE

• Estragga l'asse flessibile alla rivestitura flessibile per agli 20 ore, ed applicchi grasso sull'asse flessibile.
  -L'asse del flxible si pou rompere se niente grasso e aplicato.

Qualsiasi interveno di manutenzione o di regolazione non incluso o detritio in quosto manuale deve essere eseguito soltanto da un tecnico di un centro di servizio autorizzato.

AVVERTIMENO: Nel scaricare il carburante, è necessario arrestare il motore e confirmare che il motore diventi freddo pienamente.

Appuntoundy averarrestato il motore,essopuo essere caldo ancore provocandouna bruciatura,infiammabilita e incendio.

ATTENZIONE: Quando la macchina è messa fuori funzionamento per lungo tempo, scaricare tutto il carburante del serbatoio di carburante et del carburatore, e consrvarlo in un luogo secco e netto.

• Scaricare completeness il carburante del serbatoio di carburante e del carburatore secondo la procedura seguente:

1) Togliere il tappo del serbatoio di carburante, e scaricare il carburante completeness.
Se c'è alcun corpo estraneo nel serbatoio di carburante, toglierlo completeness.
2) Tirare fuori il filtrlo del carburante dal portello di rifornimento, usando il filo.
3) Spingere la pompa di adescamento finché il carburante sia scaricato da la, e scaricare il carburante entrante nel serbatoio di carburante.
4) Rimettere il filtrno nel serbatoio di carburante e serrare fermamente il tappo del serbatoio di carburante.
5) Poi, continuare a far funzionare il motore finché il motore si arresti.

• Togliere la candela, e far cadere delle goccie di olio per motore per il foro della candela.
• Tirare tranquilamente la pugnatura dell'aviatore in modo che l'olio del motore si sparga nel motore, e mettere la candela.
• Mettere il coperchio sur la lama.
• Conservare il carburante scaricato in un recipiente speciale all'ombra aerata.

Attenzione dopo immagazzinaggio di lungo tempo

• Prima di avviamento dopo l'arresto di lungo tempo, sostituire l'olio (vedere P.76). L'olio più deteriorarsi quando la macchina è fuori service.

Localizzazione dei guasti

Guasto Sistema Osservazione Causa
Il motore non parte o parte con dificoltà	Sistema di iniezione	Scintilla accensione presente	Guasto nell'alimentazione del carburante o nelsystema di compressione, difetto meccanicoato arresto, guasto dello impianto elettrico o corto circuito, candela o connettore difettosi, modulo d'iniezione difettososore (2) errata, carburatoredifettoso, tubo di aspirazione sporco, linea di alimentazione carburante piegata o intasata, carburante deteriorato
	Alimentazione carburante	Serbatoio piano Posizione leva diffusione assente all'avvio Guarnizione
	Compressione Compressione	Compressione assente all'avvio Guarnizione
	Guasto meccanico Manopola di avvio non funziona Molla a viatore rottta, parti rotte all'interno del motore
Problemi con l'avviamento a caldo Il motore parte ma si arrasta subito	Alimentazione carburante	Serbatoio piano candela presente	Il carburatore va pulito
		Serbatoio piano Errata regolazione	del minimo, tubo
			d'aspirazione o carburatore sporchis
			Sfiatatoio del serbatoio difettoso, linea di alimentazione carburante interrotta, cavo o interruptatore di arresto guasti
Rendimento insolddisfacente	Può riguardare diversi sistemi	Minimo del motore scadente	Filtro aria sporco, carburatore sporco, marmitta intasata, tubo di scarico del cilindro intasato

Articolo\Intervallo di funzionamento		Prima funzina-mento	Dopo lubrifica-zione	Quotidiano (10 ore)	30 ore 50	ore 200	ore	Arresto/quiete	Pagina corrispondente
Olio motore	Controllare	○							72
	Sostituire					○*1			76
Pezzi da serrare(bulloni, dadi)	Controllare	○							78
Serbatoio di carburante	Pulire/controlare	○							—
	Scaricare il carburante							○*3	79
Farfalla	Verificare le funzioni		○						74
Interruttore d'arresto	Verificare le funzioni		○						74
Lama Controllare		○		○					71
Rotazione a velocità Bassa	Controllare/regolare			○					75
Filtro dell'aria Pulire				○					77
Candela d'accensione				○					77
Condotto dell'aria di raffreddamento	Pulire/controlare			○					78
Tubo di carburante	Controllare			○					78
	Sostituire						○*2		—
Grasso per scatola ingranaggi Rifiornire					○				78
Filtro di carburante Pulire/sostituire						○			78
Spazio fra valvola di presa d'aria e valvola di scarica d'aria	Regolare						○*2		—
Tubo dell'olio Verificare							○*2
Revisione*							○*2		—
Carburatore	Scaricare il carburante							○*3	79

1 Fare la prima sostituzione après 20 ore di funzionamento.
2 Per il controlo dopo 200 ore di funzionamento, rivolgersi ad un Servizio Assistenza Autorizzato.
*3 Dopo aver svuotato il serbatoio, continuare a far funzionare il motore finché il carburante si esaurisce.

LOCALIZZAZIONE ED ELIMINAZIONE DEI GUASTI

Prima di fare richiesta di riparazione, verificate personalmente un guasto. Se c'é un cattivo funzionamento, controllare la vostra macchina secondo la descrizione di quello manuale. Non manomettere o smontare nessuna parte contrariamente alla descrizione. Per le riparazioni, consultare il Servizio Assistenza Autorizzato.

Stato di guasto Causa probabile (malfunzionamento) Rimedio
Il motore non si avvia	La pompa d'adescamento vuota Spingere 7 a 10 volte
	Velocità Bassa di tirata del cavo di starter
	Mancanza di carburante Rifornire di carburante
	Filtro di carburante otturato Pulire
	Tubo del carburanteiegato Raddrizzare il tubo	del carburante
	Carburante deteriorato Un carburante deteriorato	provoca un avviamento più difficile. Sostituire con quello nuovo. (Sostituzione rcommandata: 1 mese)
	Aspirazione effecssiva di carburante Regolare la farfalla della velocità media alla alta, e tirare la leva del diffusore finché il motore si avvia. Una volta che il motore si avvia, la lama comincia a girare. Prestare attenzione pienamente alla lama. Se il motore non si avvia anymore, levare la candela di accensione, seccare l'elettrodo, e rimitarli come sono all'inizio. Poi, avviare secondo la specificazione.
	Tappo smontato Serrare bene
	Candela di accensione sporca Pulire
	Spazio anomale della candela di accensione Regolare lo spazio
	Altra anomalia della candela di accensione Sostituire
	Carburatore anormale Fare richiesta di controllo e manutenzione
	Il manopola di avviamento non può essere tirato.	Fare richiesta di controllo e manutenzione
	Comando anomale	Fare richiesta di controllo e manutenzione
Il motore si arresta subito La velocità del motore non aumenta	Riscaldamento insufficiente	Fare il riscaldamento
	La leva di regolazione è messa sulla posizione "CLOSE"anche se il motore è riscaldato	Mettere sulla posizione "OPEN"
	Filtro di carburante otturato Pulire
	Filtro dell'aria sporcato o otturato	Pulire
	Non perfetta carburazion	Fare richiesta di controllo e manutenzione
	Comando anomale	Fare richiesta di controllo e manutenzione
La lama non gira Arrestare il motore subito	Dado di serraggio della lama allentato	Serrare bene
	Un rametto impigliato nella lama o nella protezione	Togliere gli ostacoli
	Comando anomale	Fare richiesta di controllo e manutenzione
Il corso vibrate anormalmente Arrestare il motore subito	Lama guasta, incurvata o consumata	Sostituire la lama
	Dado di serraggio della lama allentato	Serrare bene
	Spostamento della parte convessa e raccordo di supporto della lama	Serrare bene
	Comando anomale	Fare richiesta di controllo e manutenzione
La lama non si arrresta subito Arrestare il motore subito	Funzionamento al minimo alto	Regolare
	Filo regolatore dell'accelleratore smontato	Serrare bene
	Comando anomale	Fare richiesta di controllo e manutenzione
Il motore non si arrresta Arrestare il motore al minimo, e mettere la leva di regolazione sulla posizione "CLOSE"	Connetto smontato	Serrare bene
	Sistema elettrico anomale	Fare richiesta di controllo e manutenzione

Quando il motore non si avvia dopo del riscadamento:
Se non c'é dessuna anomalia per gli articoli di controlo, après la farfalla circa un terzo e avviare il motore.

Nederlands
