MANUAL DE UTILIZADOR NT 702 Adv Kärcher

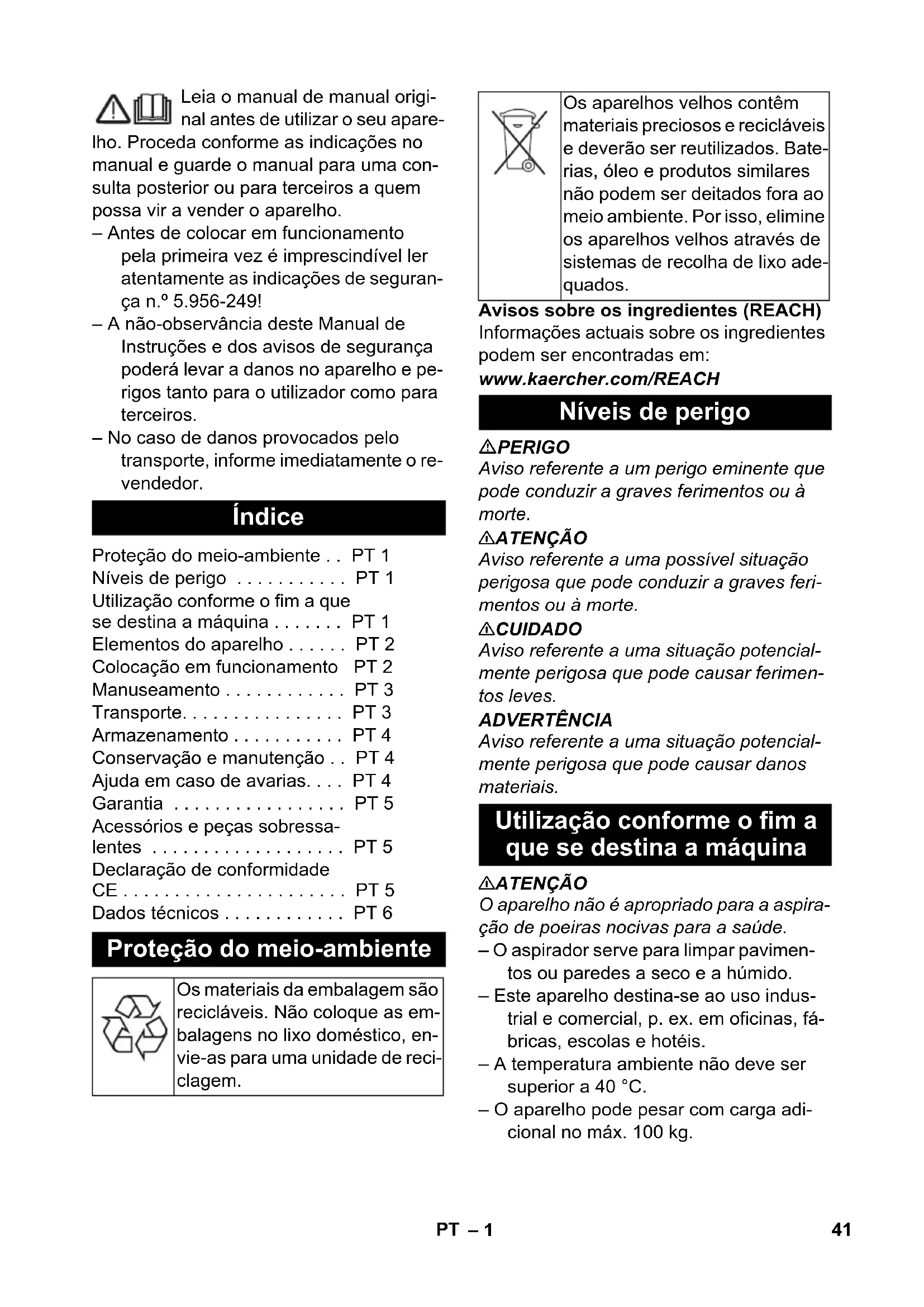

No. de pieza Longitud del cable EU 6.647-069.0 10 m GB 6.649-803.0 10 m 40 ES– 1 Leia o manual de manual origi- nal antes de utilizar o seu apare- lho. Proceda conforme as indicações no manual e guarde o manual para uma con- sulta posterior ou para terceiros a quem possa vir a vender o aparelho. – Antes de colocar em funcionamento pela primeira vez é imprescindível ler atentamente as indicações de seguran- ça n.º 5.956-249! – A não-observância deste Manual de Instruções e dos avisos de segurança poderá levar a danos no aparelho e pe- rigos tanto para o utilizador como para terceiros. – No caso de danos provocados pelo transporte, informe imediatamente o re- vendedor. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH PERIGO Aviso referente a um perigo eminente que pode conduzir a graves ferimentos ou à morte. 몇 ATENÇÃO Aviso referente a uma possível situação perigosa que pode conduzir a graves feri- mentos ou à morte. 몇 CUIDADO Aviso referente a uma situação potencial- mente perigosa que pode causar ferimen- tos leves. ADVERTÊNCIA Aviso referente a uma situação potencial- mente perigosa que pode causar danos materiais. 몇 ATENÇÃO O aparelho não é apropriado para a aspira- ção de poeiras nocivas para a saúde. – O aspirador serve para limpar pavimen- tos ou paredes a seco e a húmido. – Este aparelho destina-se ao uso indus- trial e comercial, p. ex. em oficinas, fá- bricas, escolas e hotéis. – A temperatura ambiente não deve ser superior a 40 °C. – O aparelho pode pesar com carga adi- cional no máx. 100 kg. Índice Proteção do meio-ambiente . . PT 1 Níveis de perigo . . . . . . . . . . . PT 1 Utilização conforme o fim a que se destina a máquina . . . . . . . PT 1 Elementos do aparelho . . . . . . PT 2 Colocação em funcionamento PT 2 Manuseamento . . . . . . . . . . . . PT 3 Transporte. . . . . . . . . . . . . . . . PT 3 Armazenamento . . . . . . . . . . . PT 4 Conservação e manutenção . . PT 4 Ajuda em caso de avarias. . . . PT 4 Garantia . . . . . . . . . . . . . . . . . PT 5 Acessórios e peças sobressa- lentes . . . . . . . . . . . . . . . . . . . PT 5 Declaração de conformidade CE . . . . . . . . . . . . . . . . . . . . . . PT 5 Dados técnicos . . . . . . . . . . . . PT 6 Proteção do meio-ambiente Os materiais da embalagem são recicláveis. Não coloque as em- balagens no lixo doméstico, en- vie-as para uma unidade de reci- clagem. Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Bate- rias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo ade- quados. Níveis de perigo Utilização conforme o fim a que se destina a máquina 41PT– 2 1 Parafuso em cruz 2 Filtro de cartucho 3 Protecção mecânica de transbordo 4 Cabeçote de aspiração 5 Tubo flexível de aspiração 6 Alavanca de avanço 7 Gancho de cabo 8 Bloqueio da cabeça de aspiração 9 Recipiente de sujidades 10 Bocal de aspiração 11 Rolo de guia 12 Chassis 13 Pega do quadro 14 Bico para o chão 15 Tubo de aspiração 16 Pega para portar 17 Tubo curvado 18 Interruptor da turbina de aspiração 2 19 Interruptor da turbina de aspiração 1 20 Interruptor da turbina de aspiração 3 21 Depósito para o bico de pavimentos 22 Mangueira de descarga 23 Suporte para tubos de aspiração 24 Suporte para bico de juntas 25 Cabo de rede 26 Placa de tipo ADVERTÊNCIA A impedância de rede máx. permitida, no ponto de conexão eléctrico (ver dados téc- nicos), não pode ser excedida. Em caso de dúvidas sobre a impedância de rede exis- tente no seu ponto de conexão, deve entrar em contacto com a empresa de forneci- mento de energia. ADVERTÊNCIA Perigo de danos! Na aspiração, nunca pode ser retirado o filtro de cartucho. – Durante a aspiração de poeira fina pode ser utilizado adicionalmente um saco de papel de filtro ou um filtro de membrana (acessório especial). Figura Destravar e retirar o cabeçote de aspi- ração. Colocar o saco de papel de filtro ou o fil- tro de membrana (acessório especial). Montar e travar o cabeçote de aspira- ção. Figura Desmontar as tiras da escova. Montar lábios de borracha. Aviso: a parte estruturada dos lábios de borracha deve ser virada para fora. – Para a aspiração de sujidade húmida é necessário retirar sempre o saco filtro de papel ou o filtro de membrana (aces- sório especial). – Recomenda-se a utilização de um saco filtro especial (húmido, veja sistemas de filtro). ADVERTÊNCIA Perigo de danos! Na aspiração, nunca pode ser retirado o filtro de cartucho. – Após terminar a aspiração a húmido: Limpar e secar a protecção mecânica de transbordo e o recipiente com um pano húmido. – Assim que alternar de uma aspiração húmida para uma aspiração a seco é necessário substituir o filtro de cartucho húmido por um filtro seco. Elementos do aparelho Colocação em funcionamento Conexão de energia eléctrica Aspirar a seco Montagem do saco filtro de papel (Option) Aspirar a húmido Montar os lábios de borracha Retirar o saco de papel filtrante Aspirar a húmido com o filtro de cartucho 42 PT– 3 Destravar e retirar o cabeçote de aspi- ração. Desaparafusar o parafuso em cruz e os filtros de cartucho. Figura Aparafusar o parafuso em cruz. Montar filtro húmido. Montar e travar o cabeçote de aspira- ção. ADVERTÊNCIA Perigo de danos! O filtro húmido nunca pode ser retirado durante os trabalhos de aspiração. – Após terminar a aspiração a húmido: Limpar e secar a protecção mecânica de transbordo e o recipiente com um pano húmido. – Assim que alternar de uma aspiração húmida para uma aspiração a seco é necessário substituir o filtro húmido por um filtro de cartucho. 몇 CUIDADO Respeitar as normas locais sobre trata- mento de esgotos. Aparelho com recipiente metálico: Figura Aparelho com recipiente plástico: Figura Evacuar a água suja através do tubo de descarga. Figura A mangueira de aspiração está equipada com um sistema clipe. Todos os acessórios C-40/C-DN-40 podem ser conectados. Ligar a ficha de rede. Ligar o aparelho. – O canal de aspiração está equipado com um flutuador. – Ao atingir o nível máximo permitido de água suja no reservatório, o fluxo de aspiração será interrompido. Desligar o aparelho. Esvaziar o recipiente. Desligar o aparelho. Desligue a ficha da tomada. Esvaziar o recipiente. Aspirar e esfregar o aparelho por den- tro e por fora para limpá-lo (pano húmi- do). Enrolar a mangueira de aspiração e o cabo de rede e pendurar sobre a ala- vanca de avanço. Colocar o aparelho num local seco e to- mar as medidas necessárias para evi- tar uma utilização por parte de pessoas não autorizadas. 몇 CUIDADO Perigo de ferimentos e de danos! Ter aten- ção ao peso do aparelho durante o trans- porte. Retirar o tubo de aspiração com o bico de juntas do apoio. Para transportar o aparelho deve-se agarrá-lo na pega e no tubo de aspiração, nunca na alavan- ca de avanço. Para transportar o aparelho para lon- gas distâncias, puxe-o pela alavanca de avanço. Durante o transporte em veículos, pro- teger o aparelho contra deslizes e tom- bamentos, de acordo com as directivas em vigor. Aspirar a húmido com filtro húmido (opção) Escoar água suja Conexão clipe Manuseamento Ligar a máquina Esvaziar o recipiente de sujidade Desligar o aparelho Sempre depois de utilizar a máquina Guardar a máquina Transporte 43PT– 4 몇 CUIDADO Perigo de ferimentos e de danos! Ter aten- ção ao peso do aparelho durante o arma- zenamento. Este aparelho só pode ser armazenado em espaços fechados e cobertos. PERIGO Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Destravar e retirar o cabeçote de aspi- ração. Desaparafusar o parafuso em cruz, re- tirar os filtros de cartucho e substituir por novos. Aparafusar o parafuso em cruz. Montar e travar o cabeçote de aspira- ção. Destravar e retirar o cabeçote de aspi- ração. Desaparafusar o parafuso em cruz e os filtros de cartucho. Limpar a protecção mecânica de trans- bordo com um pano húmido. Colocar filtros de cartucho. Aparafusar o parafuso em cruz. Montar e travar o cabeçote de aspira- ção. PERIGO Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Verificar a tomada e o fusível da ali- mentação eléctrica. Verificar o cabo de rede, o conector de rede e a protecção mecânica de trans- bordo. Ligar o aparelho. Esvaziar o recipiente. Desligar o aparelho e esperar 5 segun- dos; religar após 5 segundos. Desentupir o bocal de aspiração, tubo de aspiração, mangueira de aspiração ou o filtro de cartucho. Substituir o anel de vedação entre o ca- beçote de aspiração e o recipiente. Mudar o saco filtro de papel. Limpar ou substituir o filtro de membra- na (acessório especial) sob água cor- rente. Trocar o filtro de cartucho. Controlar a estanqueidade da manguei- ra de escape. Verificar se o filtro de cartucho está cor- rectamente montado. Trocar o filtro de cartucho. Controlar o bom funcionamento do flu- tuador e, se necessário, limpá-lo com um pano húmido ou substituí-lo. Quando o defeito não puder ser conser- tado, a máquina deverá ser verificada pelo serviço de assistência técnica. Armazenamento Conservação e manutenção Trocar o filtro de cartucho Limpar a protecção mecânica de transbordo Ajuda em caso de avarias A turbina de aspiração não funciona A turbina de aspiração desliga A turbina de aspiração não torna a arrancar depois de esvaziar o recipiente A força de aspiração diminui Durante a aspiração sai pó Protecção mecânica de transbordo (aspirar a húmido) não funciona Serviço de assistência técnica 44 PT– 5 Em cada país vigem as respectivas condi- ções de garantia estabelecidas pelas nos- sas Empresas de Comercialização. Even- tuais avarias no aparelho durante o perío- do de garantia serão reparadas, sem en- cargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. – Só devem ser utilizados acessórios e peças de reposição autorizados pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais - forne- cem a garantia para que o aparelho possa ser operado em segurança e isento de falhas. – No final das instruções de Serviço en- contra uma lista das peças de substitui- ção mais necessárias. – Para mais informações sobre peças so- bressalentes, consulte na página www.kaercher.com o ponto dos servi- ços. Declaramos que a máquina a seguir desig- nada corresponde às exigências de segu- rança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção as- sim como na versão lançada no mercado. Se houver qualquer modificação na máqui- na sem o nosso consentimento prévio, a presente declaração perderá a validade. 5.957-702 Os abaixo assinados têm procuração para agirem e representarem a gerência. Responsável pela documentação: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2015/10/01 Garantia Acessórios e peças sobressalentes Declaração de conformidade

CEO Head of Approbation 45PT– 6 Dados técnicos NT 70/1 NT 70/2 NT 70/3 Tensão da rede V 220-240 220-240 220-240 Frequência Hz 1~ 50-60 1~ 50-60 1~ 50-60 Potência máx. W 1200 2400 3600 Potência nominal W 1050 2100 3150 Impedância da rede máx. per- mitida Ohm -- (0.282+j0.176) (0.195+j0.122) Conteúdo do recipiente l 71 71 71 Quantidade de enchimento do líquido l575757 Volume de ar (máx.) l/s 56 2x 56 3x 56 Subpressão (máx.) kPa (mbar) 20,8 (208) 20,8 (208) 20,8 (208) Tipo de protecção -- IPX4 IPX4 IPX4 Classe de protecção II II II Ligação do tubo flexível de as- piração (C-DN/C-ID) mm 40 40 40 Comprimento x Largura x Altu-

dB(A) 1 1 1 Valor de vibração mão/braço m/s
