SR 622 - Serra HILTI - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho SR 622 HILTI em formato PDF.
| Tipo de produto | Serra sabre sem fio |
| Marca | Hilti |
| Modelo | SR 622 |
| Tensão nominal | 21,6 V |
| Peso sem bateria | 3,1 kg (6,8 lb) |
| Frequência de golpes em vazio | 2 600 golpes/min |
| Curso | 32 mm (1,3 in) |
| Porta-lâmina | 0,5 pol (1/2") |
| Tipo de bateria | Li-Ion Hilti Nuron série B 22 |
| Temperatura de armazenamento (produto) | -20 °C … 70 °C (-4 °F … 158 °F) |
| Temperatura de operação (produto) | -17 °C … 60 °C (1 °F … 140 °F) |
| Temperatura de armazenamento (bateria) | -20 °C … 40 °C (-4 °F … 104 °F) |
| Iluminação integrada | Sim, LED |
| Variador de velocidade | Eletrônico |
| Gancho para andaime | Integrado, rebatível |
| Segurança de transporte | Sim |
| Conexão de aspiração | Acessório opcional |
| Manutenção | Limpar as aberturas de ventilação com uma escova macia; limpar a carcaça com um pano úmido; lubrificar o porta-ferramenta com spray Hilti |
| Peças de reposição | Usar exclusivamente peças Hilti originais |
| Garantia do fabricante | Consultar o parceiro Hilti local |
Perguntas frequentes - SR 622 HILTI
Perguntas dos utilizadores sobre SR 622 HILTI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual SR 622 - HILTI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SR 622 da marca HILTI.
MANUAL DE UTILIZADOR SR 622 HILTI
Manual de instruções original

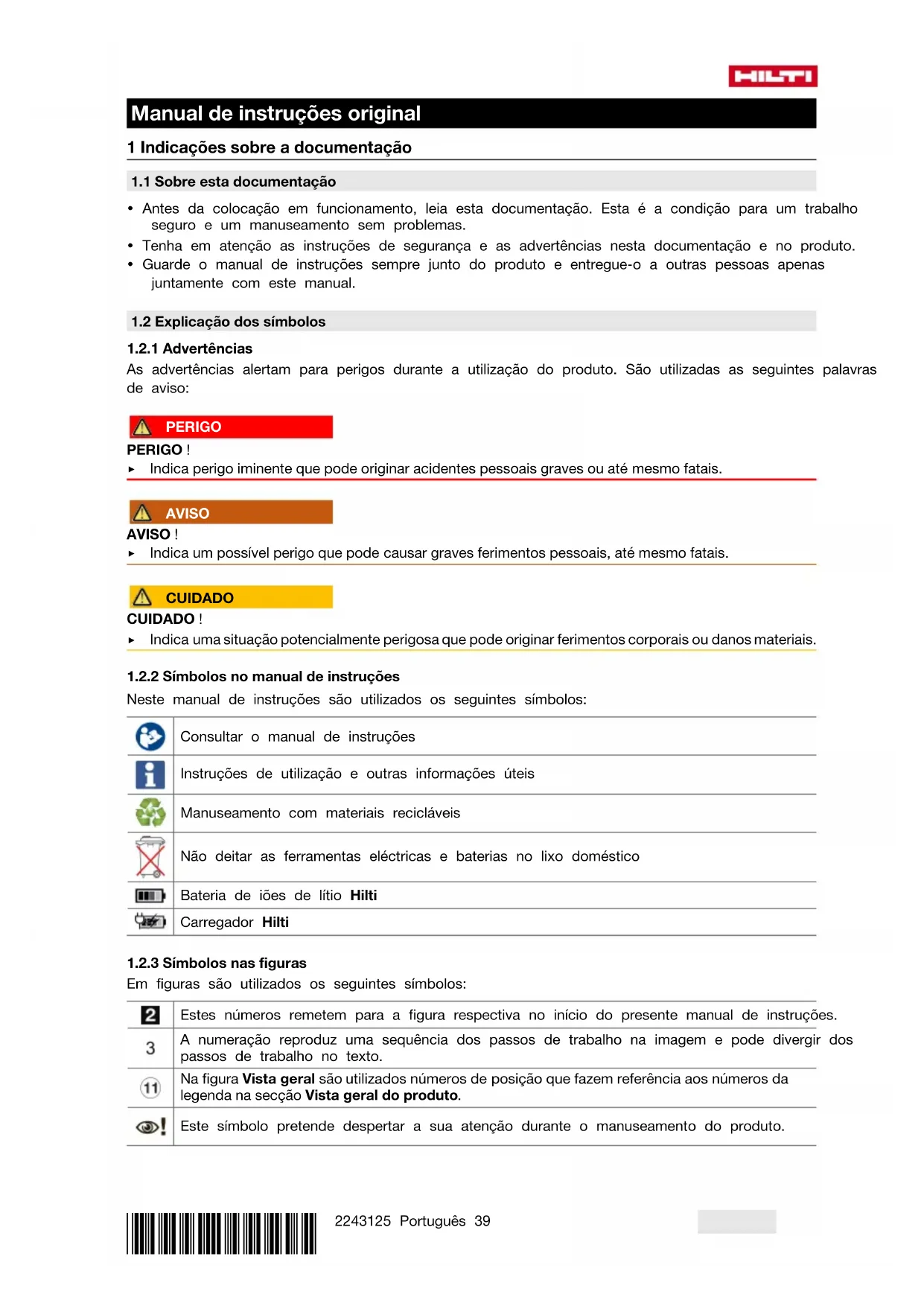

1 Indicações sobre a documentação
1.1 Sobre esta documentação
- Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
- Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
- Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.
1.2 Explicação dos símbolos
1.2.1 Advertências
As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:
PERIGO
PERIGO!
- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.
AVISO
AVISO!
- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.
CUIDADO
CUIDADO!
- Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.
1.2.2 Símbolos no manual de instruções
Neste manual de instruções são utilizados os seguintes símbolos:
 | Consultar o manual de instruções |
 | Instruções de utilização e outras informações úteis |
 | Manuseamento com materiais recicláveis |
 | Não deitar as ferramentas eléctricas e baterias no lixo doméstico |
 | Bateria de iões de lítio Hilti |
 | Carregador Hilti |
1.2.3 Símbolos nas figuras
Em figuras são utilizados os seguintes símbolos:
| 2 | Estes números remetem para a figura respectiva no início do presente manual de instruções. |
| 3 | A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. |
| 11 | Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto. |
| [IMAGE] | Este símbolo pretende despertar a sua atenção durante o manuseamento do produto. |
1.3 Símbolos dependentes do produto
1.3.1 Símbolos no produto
No produto, podem usar-se os seguintes símbolos:
| RPM | Número de cursos por minuto |
| n_0 | Número de cursos em vazio |
| --- | Corrente contínua |
 | O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android. |
| Li-Ion | Bateria de iões de lítio |
 | Nunca utilize a bateria como ferramenta de percussão. |
| Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. | |
 | Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada. |
 | Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor. |
1.4 Dados informativos sobre o produto
Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.
A designação e o número de série são indicados na placa de características.
- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.
Dados do produto
| Serra de sabre SR 6-22 | |
| Geração 02 | |
| N.° de série |
2 Segurança
AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as normas de segurança e instruções para futura referência.
O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).
Segurança no posto de trabalho
Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
- Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.
Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta.
Segurança eléctrica
A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra.
As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico.
- Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos.
Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico.
Segurança física
Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves.
- Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes.
- Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos.
Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas.
Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis.
Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo.
- Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo.
Utilização e manuseamento da ferramenta eléctrica
- Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites.
- Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada.
- Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica.
- Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas.
- Faça uma manutenção regular de ferramentas eléctricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem
ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente.
Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar.
Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo.
Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas.
Utilização e manuseamento da ferramenta a bateria
- Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias.
- Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
- Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele. - Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
- Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão.
Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.
Manutenção
A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha.
- Nunca faça a manutenção de baterias danificadas. Qualquer manutenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.
2.2 Normas de segurança para serras com lâmina a fazer movimento de vaivém
Segure a ferramenta eléctrica apenas pelas áreas isoladas dos punhos, quando executar trabalhos em que o acessório possa encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico.
- Fixe e proteja a ferramenta com sargentos ou de uma outra forma numa base estável. Se segurar a peça a trabalhar apenas com a mão ou se a segurar contra o seu corpo, esta permanece instável, o que poderá dar origem à perda de controlo.
2.3 Normas de segurança adicionais
Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas.
- Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios.
Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontrem nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema colector de pó ou o uso de uma protecção respiratória adequada. As medidas gerais para redução da exposição incluem:
- Trabalhar num local bem ventilado,
- Evitar o contacto prolongado com pó,
▶ Afastar o pó do rosto e do corpo,
- Usar roupa de protecção e lavar áreas expostas com água e sabão.
Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se os acessórios montados estão realmente fixos.
- Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas!
- Faça frequentemente pausas e exercícios para melhorar a circulação sanguínea nos dedos. Os trabalhos mais longos, devido às intensas vibrações, podem causar distúrbios nos vasos sanguíneos ou no sistema nervoso dos dedos, mãos ou pulsos.
- Não prenda nenhum gancho de cinto a este produto.
- Não olhe directamente para a luz de trabalho (LED) do produto nem aponte a luz para o rosto de outras pessoas. Existe risco de encandeamento.
- O utilizador e restantes pessoas que se encontrem na proximidade do produto devem usar uma protecção para os olhos, capacete de segurança, protecção auricular, luvas de protecção e máscara de protecção respiratória.
Os estilhaços podem provocar ferimentos corporais, nomeadamente nos olhos. Use equipamento de protecção individual. Use sempre protecção para os olhos e luvas de protecção.
▶ Use luvas de protecção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras.
- Não introduza as mãos na zona de corte nem toque na própria lâmina de serra. Segure o punho adicional ou a carcaça do motor com a outra mão. Se ambas as mãos segurarem a serra, estas não poderão se feridas pela serra.
- Aguarde até que o produto esteja parado, antes de o pousar.
- Não utilize lâminas de serra embotadas ou danificadas. Elas provocam uma maior fricção, prisão ou contragolpe da lâmina.
- Fixe-a a um suporte estável. Nunca segure a peça a cortar com as mãos ou sobre as pernas.
- Ligue o produto apenas quando estiver na posição de trabalho.
Ao efectuar trabalhos, conduza o produto sempre afastado do corpo.
- Não introduza a mão por baixo da peça a cortar.
Trabalhe com força de pressão moderada e com velocidade de corte moderada, especialmente, no caso de diâmetros de tubo grandes. Evita-se, assim, um sobreaquecimento do produto.
Utilize sempre uma lâmina de corte adequadamente comprida. Durante todo o curso, a lâmina de corte deve projectar-se para além da peça a ser trabalhada.
Nunca utilize a serra de sabre para serrar materiais desconhecidos e mantenha a área circundante à linha de corte livre de obstáculos.
A lâmina de serra, se embater num objecto, poderá originar um contragolpe sobre o produto.
- Coloque os braços numa posição que lhe permita absorver as forças do coice.
O produto deve ser pressionado, com a base de suporte, contra a peça a trabalhar. Isto garante um funcionamento eficiente e seguro.
Coloque-se sempre ao lado da lâmina de serra, fazendo com que a lâmina de serra e o próprio corpo nunca se encontrem na mesma linha. Em caso de contragolpe, a serra pode saltar para trás!
Se a lâmina de serra encravar ou se interromper os trabalhos, desligue a serra e mantenha-a parada, até que a lâmina fique imobilizada. Nunca tente retirar a lâmina de serra da peça a cortar ou retroceder cor a serra enquanto a mesma está em movimento; caso contrário, pode ocorrer um coice.
Se pretender fazer arrancar uma serra dentro do material, centre a lâmina na ranhura de corte e verifique se os dentes não estão encravados na peça a cortar.
Tenha particular atenção ao cortar em paredes existentes ou noutras áreas não inspeccionáveis. Durante a imersão, a lâmina de serra pode ficar bloqueada em objectos encobertos, causando um coice.
▶ Active o bloqueio de transporte quando guardar ou transportar o produto. - Observe as instruções do fabricante para manuseamento e arrumação das lâminas de serra.
Ao realizar trabalhos de perfuração, vede a área que se encontra do lado oposto dos trabalhos. - Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos eléctricos encobertos, bem como tubos de gás e água. Partes metálicas externas do produto podem causar um choque eléctrico ou uma explosão se, inadvertamente, danificarem uma linha eléctrica, um cano de gás ou de água.
Ao cortar tubos mantenha o produto num plano superior à linha de corte.
- O produto não possui qualquer protecção contra a entrada de humidade. A fuga de líquidos pode causar um curto-circuito no produto.
- Antes de iniciar o corte de tubos, certifique-se de que os tubos já não contêm líquidos. Se necessário, esvazie-os.
2.4 Utilização e manutenção de baterias
- Tenha em atenção as seguintes normas de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões.
▶ Utilize baterias somente se estiverem em perfeitas condições técnicas. - Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos!
As baterias não devem, em caso algum, ser modificadas ou manipuladas!
As baterias não devem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas. - Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.
▶ Nunca utilize baterias recicladas ou reparadas. - Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão.
Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões. - Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos.
Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.
Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções. - Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos.
Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio. → Página 50
Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções.
3.1 Vista geral do produto 1
① Iluminação da zona de trabalho (LED)
② Mandril
⑤ Bloqueio de transporte
⑧ Abertura de montagem para acessórios
⑨ Bateria
⑩ Anel de segurança
⑪ Área dianteira do punho com botão de des-travamento da base de suporte
⑫ Alavanca para o desbloqueio da lâmina de serra
⑬ Ligação da extracção (acessório)
⑭ Base de suporte
⑮ Lâmina de serra
⑯ Botão de destravamento da bateria
⑰ Indicação de estado da bateria
⑱ Adaptador de corte (acessório)
3.2 Utilização conforme a finalidade projectada
O produto descrito é uma serra de sabre a bateria. Foi concebida para cortar madeira, derivados de madeir metais e também plástico.
O produto foi concebido para uma utilização com ambas as mãos.
- Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
- Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções.
3.3 Possível uso incorrecto
- Nunca corte tijolos, betão, betão poroso, pedra natural ou azulejos.
- Não utilize o produto para cortar tubos que ainda contenham líquidos.
- Não utilize a serra de sabre para serrar materiais desconhecidos.
3.4 Incluído no fornecimento
Serra de sabre, manual de instruções, gancho de andaime.
Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group
3.5 Indicações da bateria de iões de lítio
As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.
3.5.1 Indicações relativas ao estado de carga e mensagens de erro
AVISO
Risco de ferimentos devido à queda da bateria!
- Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado.
Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado.
| Estado Significado | |
| Quatro (4) LEDs estão sempre acesos a verde | Estado de carga: 100% a 71% |
| Três (3) LEDs estão sempre acesos a verde Estado de carga: 70% a 51% | |
| Dois (2) LEDs estão sempre acesos a verde Estado de carga: 50% a 26% | |
| Um (1) LED está sempre aceso a verde Estado | de carga: 25% a 10% |
| Um (1) LED pisca lentamente a verde Estado de carga: < 10% | |
| Um (1) LED pisca rapidamente a verde A bateria | de iões de lítio está completamente des-carregada. Carregue a bateria.Se o LED ainda estiver a piscar rapidamente de-pois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti. |
| Um (1) LED pisca rapidamente a amarelo A bateria | de iões de lítio ou o produto associadoestão sobrecarregados, demasiado quentes, de-masiado frios ou existe alguma outra falha.O produto e a bateria devem ser utilizados à tem-peratura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utili-zado.Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti. |
| Um (1) LED acende-se a amarelo A bateria de | iões de lítio e o produto a ela ligadonão são compatíveis. Contacte a Assistência Técnica Hilti. |
| Um (1) LED pisca rapidamente a vermelho A bateria | de iões de lítio está bloqueada e nãopode continuar a ser utilizada. Contacte a Assistência Técnica Hilti. |
3.5.2 Indicações relativas ao estado da bateria
Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.
| Estado Significado | |
| Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED está sempre acesso a verde. | Ao bateria pode continuar a ser utilizada. |
| Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. | Não foi possível concluir a consulta sobre o estado. |
| Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED está sempre acesso vermelho. | Se um produto conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%.Se um produto conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti. |
| SR 6-22 | |
| Tensão nominal | 21,6 V |
| Peso sem bateria | 3,1 kg(6,8 lb) |
| Número de cursos | 2 600 rpm |
| Comprimento do curso | 32 mm(1,3 in) |
| Mandril | 0,5 in |
| Temperatura de armazenagem | -20 °C ... 70 °C(-4 °F ... 158 °F) |
| Temperatura ambiente durante o funcionamento | -17 °C ... 60 °C(1 °F ... 140 °F) |
4.1 Bateria
| Tensão de serviço da bateria | 21,6 V |
| Peso da bateria | Consultar o fim deste manual de instruções |
| Temperatura ambiente durante o funcionamento | -17 °C ... 60 °C(1 °F ... 140 °F) |
| Temperatura de armazenagem | -20 °C ... 40 °C(-4 °F ... 104 °F) |
| Temperatura da bateria no início do carregamento | -10 °C ... 45 °C(14 °F ... 113 °F) |
5 Preparação do local de trabalho
AVISO
Risco de ferimentos devido a arranque involuntário!
- Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado.
- Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios.
Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
5.1 Carregar a bateria
- Antes de carregar, leia o manual de instruções do carregador.
- Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
- Carregue a bateria num carregador aprovado. → Página 45
5.2 Colocar a bateria
AVISO
Risco de ferimentos devido a curto-circuito ou queda da bateria!
- Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.
-
Certifique-se de que a bateria engata sempre correctamente.
-
A bateria deve ser completamente carregada antes da primeira utilização.
- Introduza a bateria no produto até engatar de forma audível.
- Verifique se a bateria está correctamente encaixada.
5.3 Retirar a bateria
- Pressione o botão de destravamento da bateria.
- Puxe a bateria para fora do produto.
5.4 Colocar o gancho de andaime 2
- Fixe o gancho de andaime com o parafuso fornecido.
5.5 Protecção anti-queda 3
AVISO
Risco de ferimentos devido a queda de ferramentas e/ou acessórios!
Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto.
- Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
Observe as directivas nacionais para trabalhos em altura.
Utilize exclusivamente o cabo de segurança para ferramentas Hilti #2261971 como protecção anti-queda para este produto.
- Fixe o cabo de segurança para ferramentas ao produto com o laço como ilustrado na imagem. Verifique se está bem apertado.
- Fixe o mosquetão a uma estrutura de suporte. Verifique se o mosquetão está bem apertado.
Observe o manual de instruções do cabo de segurança para ferramentas Hilti.
5.6 Colocar a lâmina de serra 4
Utilize apenas lâminas com encabadouro de 1/2".
- Verifique se o encabadouro do acessório está limpo e ligeiramente lubrificado. Caso necessário, limpe e lubrifique o encabadouro.
- Empurre a alavanca de bloqueio para cima até ao batente e mantenha-a nessa posição.
- Introduza a lâmina no porta-ferramentas.
- Deixe que a alavanca de bloqueio volte para a posição inicial.
- Verifique se a lâmina está encaixada, puxando-a.
5.7 Montar a ligação da extracção (accessório) 5
- Pressione o botão de destravamento da base de suporte.
- Puxe a base de suporte para fora.
- Coloque a ligação da extracção no alojamento da base de suporte.
- Pressione o botão de destravamento da base de suporte.
- Introduza-a completamente na guia a base de suporte levemente lubrificada.
6 Utilização
Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
6.1 Serrar 6
- Segure a serra pelos punhos previstos para o efeito.
- Conduza a serra com a base de suporte até à peça a trabalhar.
- Conduza a serra através da peça a trabalhar.
Se pressionar a serra contra a peça a trabalhar, a lâmina da serra pode partir e dar origem a ferimentos.
Utilize sempre uma lâmina de corte adequadamente comprida. Durante todo o curso, a lâmina de corte deve projectar-se para além da peça a ser trabalhada.
6.2 Conduzir a serra
AVISO
Perigo de ferimento devido a gancho de andaime defeituoso! Uma ferramenta em queda pode causar acidentes.
- Antes de iniciar os trabalhos, verifique se o gancho de andaime está realmente fixo e não está danificado.
AVISO
Risco de ferimentos devido a serra ainda em movimento!
- Levante o produto da peça a trabalhar somente quando a lâmina estiver parada.
-
Aguarde até que o produto esteja parado, antes de o pousar.
-
Desactive o bloqueio do interruptor e pressione o interruptor on/off.
- Na imagem encontrará diferentes possibilidades para conduzir a serra de forma eficaz.
- Quando tiver terminado de serrar solte o interruptor on/off.
- Active o bloqueio de transporte.
6.3 Retirar a lâmina de serra 8
CUIDADO
Risco de ferimentos! O acessório pode estar quente e/ou com arestas vivas.
▶ Use luvas de protecção ao mudar o acessório.
- Nunca pouse acessórios quentes sobre bases inflamáveis.
- Empurre a alavanca de bloqueio para cima até ao batente e mantenha-a nessa posição.
- Retire a lâmina do porta-ferramentas, puxando-a para a frente.
- Deixe que a alavanca de bloqueio volte para a posição inicial.
7 Conservação e manutenção
AVISO
Risco de lesão com a bateria encaixada!
- Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!
Conservação do produto
- Remova sujidade persistente com cuidado.
- Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.
- Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
- Limpar e lubrificar regularmente, por fora, o porta-ferramentas. Utilize para o efeito o spray Hilti #314648.
- Utilize um pano limpo e seco, para limpar os contactos do produto.
Conservação das baterias de iões de lítio
- Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
- Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva).
Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.
- Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica
- Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
Manutenção
- Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.
- Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.
- Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente.
Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group
7.1 Substituir a base de suporte 9
- Retire a lâmina de serra. → Página 49
- Pressione o bloqueio da base de suporte.
- Puxe a base de suporte para fora.
- Pressione o bloqueio da base de suporte.
- Introduza a base de suporte ligeiramente lubrificada na guia, até que se encontre na posição pretendida.
A base de suporte pode ser utilizada em três posições.
-
Verifique se a base de suporte está encaixada.
-
Coloque a lâmina de serra. → Página 48
8 Transporte e armazenamento de ferramentas a bateria e baterias
Transporte
CUIDADO
Arranque inadvertido durante o transporte!
- Transporte os seus produtos sempre sem as baterias colocadas!
- Retire a/as bateria(s). - Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias.
As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora.
- Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.
Armazenamento
AVISO
Dano acidental devido a baterias com defeito ou a perderem líquido!
- Armazene os seus produtos sempre sem as baterias colocadas!
- Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas.
- Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro.
- Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
- Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.
9 Ajuda em caso de avarias
Em todas as avarias, observe o indicador do estado de carga e de avaria da bateria. Consultar capítulo Indicações da bateria de iões de lítio.
No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo contacte o nosso Centro de Assistência Técnica Hilti.
| Avaria Causa possível Solução | ||
| O produto não atinge plena potência. | O interruptor on/off não foi com- pletamente pressionado. | ► Pressione completamente o interruptor on/off. |
| Descarregar bateria ► Substitua | a bateria e carregue a bateria descarregada. | |
| A bateria não engata com un "clique" audível. | Patilha de fixação suja na bateria. | ► Limpe a patilha de fixação e volte a encaixar a bateria. |
| O produto não arranca. A b | ateria não está completamente encaixada. | ► Encaixe a bateria com clique. |
| Bateria avariada. ► Dirija-se ao Centro de Assistên- cia Técnica Hilti. | ||
| Dano no produto ► Mande reparar o produto no Centro de Assistência Técnica Hilti. | ||
| É impossível remover a lâmina de serra do porta-ferramentas. | Alavanca de bloqueio não se en- contra pressionada até ao batente. | ► Pressione a alavanca de blo- queio até ao batente e retire a lâmina para fora. |
| Porta-ferramentas obstruído com resíduos de serrar. | ► Remova os resíduos de serrar e limpe regularmente, por fora, o porta-ferramentas. Conservação do produto. → Página 49 | |
10 Reciclagem
AVISO
Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos.
- Não envie quaisquer baterias danificadas!
Para evitar curto-circuitos, cubra as conexões com um material não condutor. - Elimine as baterias de modo a mantê-las longe do alcance das crianças.
▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
- Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!
11 Garantia do fabricante
Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.
12 Mais informações
Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2243125
Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.
NURON
| B 22-55 (01) | 0,56 kg | 1.23 lb |
| B 22-85 (01) | 0,77 kg | 1.70 lb |
| B 22-110 (01) | 0,92 kg | 2.03 lb |
| B 22-170 (01) | 1,34 kg | 2.95 lb |
C 4-22
C 6-22
C 8-22
