MANUAL DE UTILIZADOR R4224STC2 QLIMA

Este produto não é adequado para fins de aquecimento principal

AVISOS PARA UMA UTILIZAÇÃO CORRETA

• Chame a atenção das crianças para a presença de um aquecedor aceso.

• Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efectuar manutenção.

• Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis.

• Não utilize o aquecedor em recintos empoeirados. A poeira impede uma boa combustão.

• Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolongada (por exemplo férias), retire também a ficha da tomada.

• Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso.

• Certifique-se de que o combustível não esteja exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol afecta a qualidade).

• Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta).

• A grelha do aquecedor fica quente.

• Certifique-se sempre de que haja suficiente ventilação.

• Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que hajasupervisão e sejam dadas instruções para a utilização do aparelho por alguém que seja responsável pela segurança daquelas.

• Este equipamento pode ser utilizado por crianças a partir dos 8 anos de idade e pessoas com limitações da capacidade motora, sensorial ou mental, bem como pessoas sem experiência e conhecimento, desde que o façam sob supervisão ou desde que lhes tenham sido dadas instruções sobre a utilização deste equipamento de forma segura e que compreendam os perigos envolvidos.

• Este aparelho não é um brinquedo.

• A limpeza e manutenção por parte do utilizador não pode ser efectuada por crianças sem supervisão.

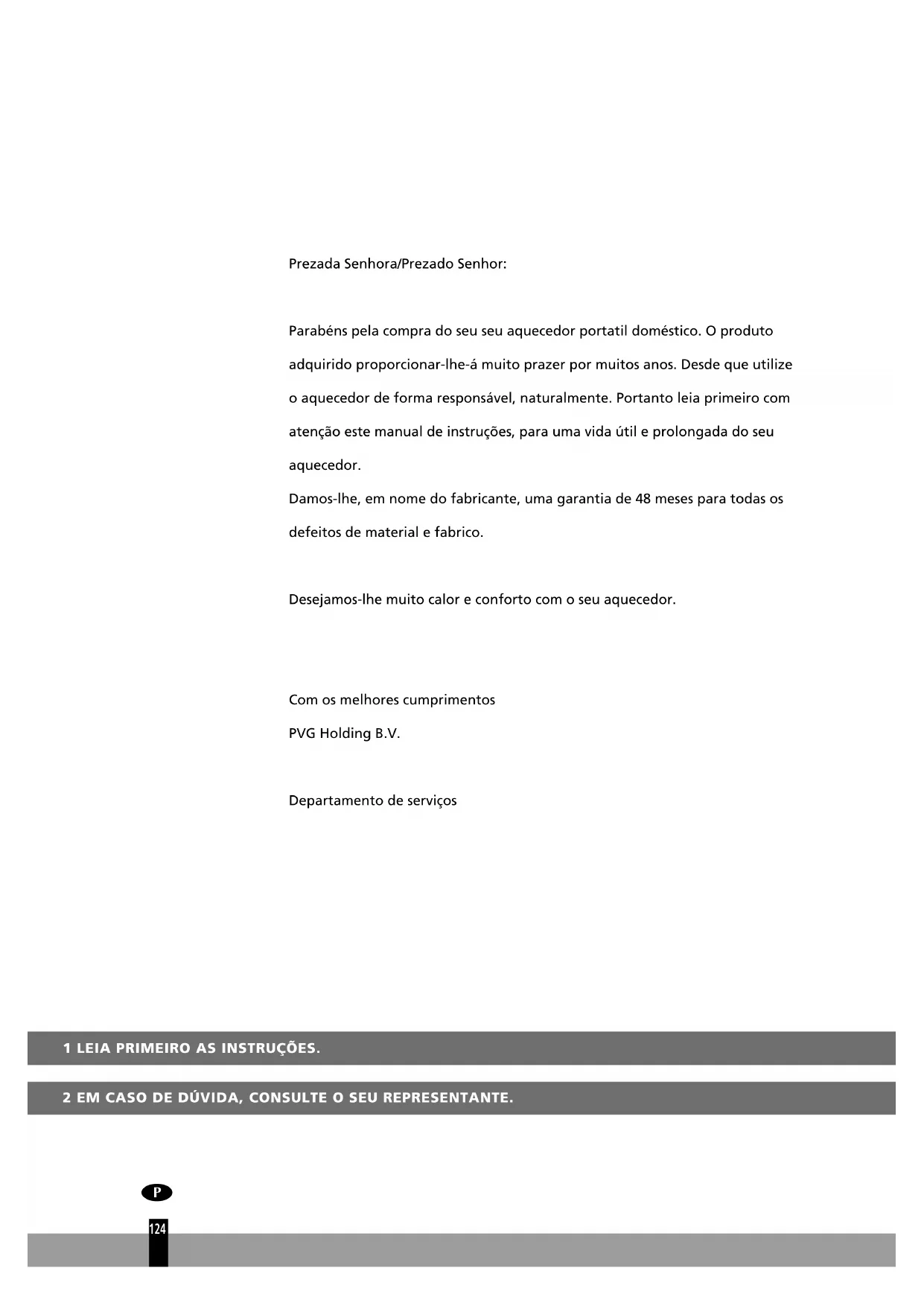

Prezada Senhora/Prezado Senhor: Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor. Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todas os defeitos de material e fabrico. Desejamos-lhe muito calor e conforto com o seu aquecedor. Com os melhores cumprimentos PVG Holding B.V. Departamento de serviços 1 LEIA PRIMEIRO AS INSTRUÇÕES. 2 EM CASO DE DÚVIDA, CONSULTE O SEU REPRESENTANTE.

Botão para desligarBotão giratórioVálvula de igniçãoCâmara de combustão Manípulo da câmara de combustãoIndicador de combustívelGrelhaTampa do tanque removívelTanque removível Medidor de combustível do tanque removívelCompartimento de pilhas Pega Compartimento

• Na primeira vez o seu aquecedor emitirá um cheiro a ‘novo’.• Guarde o seu combustível num lugar fresco e escuro.• O combustível envelhece. Comece cada temporada de utilização do aquecedor com combustível novo.• Ao utilizar o combustível Qlima Premium Quality, e só este, estará a utilizar um combustível de qualidade, garantindo um bom funcionamento e longevidade do aparelho.• Ao passar a utilizar uma outra marca e/ou tipo de combustível, é preciso consumir todo o combustível restante com o aquecedor.• Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual está instalado o aquecedor.• Certifique-se de que o tanque está fechado de forma correcta após o enchimento, a uma distância segura de fontes de calor e chama viva.• Guarde o seu combustível na embalagem original e com o fecho original, num lugar fresco e escuro.Retire todos os materiais de embalagem (veja o capítulo A, fig. A).Encha o tanque removível e espere 180 minutos antes de acender o aquecedor (veja o capítulo B, fig. I).Coloque as pilhas no compartimento K (veja o capítulo A, fig. G).Verifique se a câmara de combustão 4 está bem posicionada (veja o capítulo A, fig. F).Acenda a estufa girando à direita o botão 2 até que já não possa continuar. Pressione ligeiramente o botão de ignição C para ligar o aquecedor. (veja o capítulo C, fig. K e L).Após acender o seu Calorifero, terá de esperar cerca de 10-15 minutos antes de poder verificar se o Calorifero está em perfeito funcionamento (veja o capítulo D).Desactive o aquecedor (veja o capítulo E).

Estes são em linhas gerais os passos a seguir para utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao MANUAL (pag. 115 e seguintes).

1998 / 1999 R 125 E O QUE DEVE SABER ANTES DE UTILIZAR CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO Este aparelho dispõe de um sistema de segurança. Assim que a temperatura atingir um máximo no espaço o aparelho pára de funcionar. Depois de desligado (manual ou automaticamente), deve-se esperar 15 minutos antes de voltar a ligar o aquece

dor. Para não causar danos ao aparelho, aconselha-se a não forçar um reacendimen- to do aquecedor durante este período de tempo. Leia com atenção este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilização no futuro. Somente instale este aparelho quando este satisfaça a legislação, as regulamentações e as nor

mas locais/nacionais. Este produto destinase a ser utilizado como um aquecedor em casas e somente é apropriado para utilização dentro da casa em salas de estar, cozi

nhas e garagens em lugares secos, em circunstâncias domésticas normais. Este produto não p+ode ser utilizado como fonte de calor principal. A cada modelo corresponde um espaço mínimo no qual pode utilizar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo J). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). I sto aconselhamos também em recintos que foram bem iso

lados termicamente ou contra a entrada de vento. Aliás, quando a ventilação é insu- ficiente (ou seja: falta oxigénio), o aquecedor apagase automaticamente. Não utilize o seu aquecedor em caves e recintos subterrâneos.

SISTEMA DE SEGURANÇA

Quando ligar a salamandra, pode ser que a salamandra desliga automaticamente a uma temperatura ambiente de 19 a 20ºC. Isto se deve à uma acumulação de calor. Isso é normal. A causa está no sistema de segurança. Neste caso, deve ligar novamen

te a salamandra e regular a uma temperatura inferior. A COBERTURA DE SEGURANÇA (SAFE TOP) A estufa está provida de uma cobertura de segurança. Esta cobertura reduz a tempera

tura da placa superior. Desta forma vê-se reduzido o risco de acidentes no caso de even- tual contacto com o lado superior da estufa. Atenção: mesmo com a cobertura, o lado superior da estufa fica quente. Evite contacto com a placa superior e com a grelha. Especial para a França: o seu aquecedor foi desenhado para uso com combustível sem água, puro e de alta qualidade (conforme as disposições de 18-07-2002 e 25-06- 2010). É proibido o uso de outros combustíveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sítio web. O aquecedor se destina a um aquecimento suplementar, e não como uma fonte de calor contínua. Especial para a Grã-Bretanha: Utilize somente a Classe C1 de combustível de parafina de acordo com BS2869, parte 2, ou equivalente. Para uma utilização correcta, o utili

zador deve observar as seguintes regras: É PROIBIDO E utilizar aquecedores móveis à base de combustível em roulottes, barcos e ca- ravanas E utilizar aquecedores móveis à base de combustíveis em recintos com ventilção insuficiente (consulte a tabela com especificações técnicas para as dimensões míni- mas do recinto a ser aquecido), caves e/ou a uma altura de 1.500 metros ou mais E introduzir modificações em componentes de segurança do aquecedor. A utilização deste tipo de aquecedor em recintos públicos está sujeita à legislação. Certifique-se de antemão de que possui a informação correcta.

O COMBUSTÍVEL CORRECTO

O seu aquecedor foi projectado para a utilização de combustível livre de água, puro e de alta qualidade como Qlima Premium Quality Fuels. Somente assim esta- rá garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência: E maior probabilidade de falhas E combustão incompleta E vida útil do aquecedor limitada E fumo e/ou mau cheiro E resíduo branco na grelha ou no revestimento

126Somente com o combustível apropriado estará assegurado de uma utilização segura, eficaz e confortável do seu aquecedor.

E E E E E E Portanto o combustível apropriado é essencial para uma utilização segura, eficaz e confortável do seu aquecedor. Dano e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia. Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor. MANUAL

A A INSTALAÇÃO DO AQUECEDOR

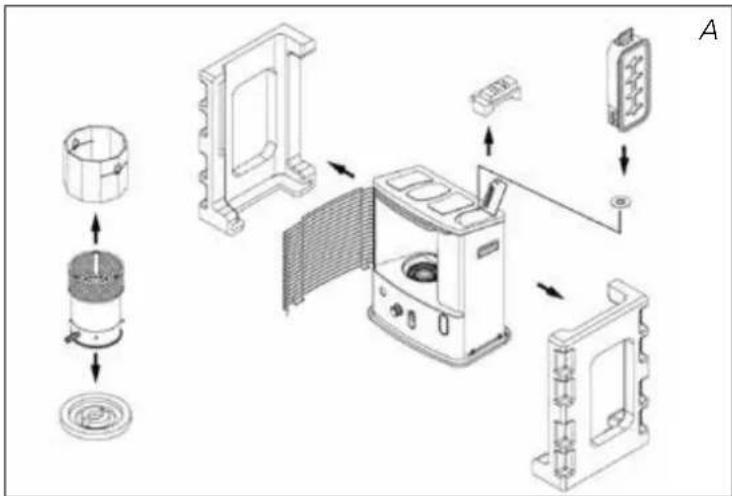

Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Ao lado do aquecedor deve dispor também de: E uma tampa para transporte E estas instruções de operação E uma bomba de sifão de combustível Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.

Retire o material de embalagem restante: E Liberte o lado direito da grelha. Levante a grelha da respectiva ranhura (Fig. B) e puxe-a para a frente. E Puxe ambas as extremidades da embalagem para os lados e, em simultâneo, ligeiramente para baixo (ver Fig. C). E Retire a câmara de combustão do aquecedor e retire o material de embalagem que se encontra por baixo (fig. D). E Coloque a câmara de combustão de volta no seu lugar. A câmara de combustão estará bem posicionada quando puder deslizá-la com facilidade um pouco à esquerda e à direita com o manípulo 5 (fig. E). Feche a grelha. E Abra a tampa do depósito amovível H e remova o bloco de espuma.

Coloque as pilhas no compartimento correspondente K no lado traseiro do aquecedor (fig. F). Observe as polaridades + e -. Feche a tampa da bateria. E Não troque o polo + pelo polo – E NÃO recarregue pilhas não recarregáveis!

E NÃO misture diferentes tipos e marcas de pilhas, NÃO misture pilhas usadas e novas E Quando a bateria é armazenada e/ou não é utilizada por um longo período de tempo: sempre retire as baterias E NÃO coloque em curto-circuito os terminais de fornecimento de energia elé- trica E Para remover as pilhas: basta retirá-las do compartimento das pilhas

O piso deverá ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posição se não ficar nivelado. Não solucione a situação através da colocação de livros ou de outros materiais debaixo do aquecedor. Consulte as instruções for necidas separadamente na caixa de cartão para montagem do aquecedor.

O seu aquecedor estará então pronto para a utilização.

B O ENCHIMENTO COM COMBUSTÍVEL

Não encha o tanque removível dentro de casa. Faça-o num lugar apropriado (há sempre o inconveniente de entornar). Proceda da seguinte maneira:

Certifique-se de que o aquecedor está apagado.

Abra a tampa e levante o tanque removível do aquecedor (fig. H). Aten- ção: é possível que o tanque siga gotejando. Deposite o tanque removível (tampa para cima) e desenrosque a tampa do tanque.

Tegue na bomba de sifão de combustível e introduza o tubo liso, mais rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. J). Introduza a mangueira canelada na abertura do tanque.

Aperte o botão que se encontra em cima da bomba (girando-o à direita).

Prima algumas vezes a bomba, até que o combustível comece a fluir ao anque. Quando for o caso, já não será preciso continuar a premir.

Preste atenção ao medidor de combustível do tanque durante o enchimento J (fig. I). Ao ver que o tanque está cheio, pare de encher soltando novamente o botão que se encontra sobre a bomba (girando à esquerda). Não encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (o combustível dilata ao aquecer).

Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Enrosque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado.

Verifique se a tampa do tanque está bem ajustada e apertada. Coloque o tanque removível novamente no aquecedor (a tampa para baixo). Feche a tampa.

C ACENDER O AQUECEDOR

Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra ou acenda o seu aquecedor pela primeira vez fora do espaço de permanência.

Ao utilizar pela primeira vez o aquecedor, espere depois de colocar o tanque removível aproximadamente 180 minutos antes de acender. Isso permitirá que a mecha absorva o combustível. Isto se aplica-se também quando todo o combustível do aquecedor tiver sido consumido ou após a substituição da mecha. Antes de acender a estufa, verifique o indicador de combustível F para saber se deve primeiro encher o tanque removível. Acenda sempre o aquecedor utilizando o conjunto da ignição. Não utilize jamais fósforos ou isqueiro. Proceda da seguinte maneira:

Gire o botão B à direita até o fim (fig. K).

Pressione o botão de ignição 3 (Fig. L), mas não aplique demasiada força. Apenas esteja visível uma pequena chama na câmara de combustão (4), poderá soltar a tecla de ignição. Verifique sempre após a ignição do aquecedor se a câmara de combustão 4 está bem posicionada, deslizando-a pelo manípulo 5 um pouco para a esquerda e a direita (fig. F). Proceda de forma suave. Quando a câmara de combustão estiver desnivelada, produzir-se-á fumo e fuligem.

D O FUNCIONAMENTO DO CALORIFERO

Ao proceder à ignição do aquecedor, demora 5 a 10 minutos antes de poder verificar se o aquecedor está a funcionar bem. A Fig. Q apresenta as alturas mínima e máxima permitidas para a chama. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir cheiros. A chama pode ser ligeiramente ajustada um pouco utilizando o botão regulador da mecha serrilhado 2 (Fig. M). Uma chama demasiado baixa pode ser o resultado de: E falta de combustível (encha o tanque) E combustível de má qualidade (consulte o representante) E ventilação insuficiente (abra um pouco a janela ou porta) E Mecha usada (velha) (Dirija-se ao seu revendedor)

E APAGAR O AQUECEDOR

Pressione o botão para desligar A. A chama se apagará automaticamente (fig. N).

F FALHAS, CAUSAS E SOLUÇÕES

Quando não possa solucionar uma falha com a ajuda das indicações abaixo, ponha-se em contacto com o seu representante. NÃO É POSSÍVEL ACENDER O AQUECEDOR. E As pilhas não estão bem posicionadas no compartimento. Verificar (fig. G). E As pilhas já não estão com suficiente energia para a ignição

Substituir (fig. G). E O combustível do aquecedor foi completamente consumido ou a mecha foi substituída. Depois de colocar o tanque removível cheio, espere 180 minutos antes de acender. E Está a empurrar com demasiada força a válvula de ignição 3. Empurre com menos força (capítulo C). CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO. E A câmara de combustão 4 não está bem colocada. Coloque-a na posição correcta com o manípulo 5, até que possa deslizá-la com facilidade um pouco para a esquerda ou para a direita. E A altura da chama não está bem ajustada. Consulte o seu representante. E Está a utilizar combustível envelhecido ou deteriorado. Comece cada temporada de utilização do aquecedor com combustível novo. E Está a utilizar combustível incorrecto. Veja O COMBUSTÍVEL CORRECTO (capítulo ‘O que deve saber previamente’). E Há acumulação de pó embaixo do aquecedor. Consulte o seu representante. O AQUECEDOR APAGA LENTAMENTE. E Tanque removível está vazio. Veja o capítulo B. E Há humidade no depósito inferior. Consulte o seu representante. E A mecha está dura no lado superior. Deixe aceso o aquecedor até que o combustível esteja completamente consumido (capítulo G). Utilize combustível apropriado. E Está a utilizar combustível envelhecido ou deteriorado. Comece cada temporada de utilização do aquecedor com combustível novo. O AQUECEDOR CONTINUA COM A CHAMA BAIXA. E A mecha está demasiado baixa. Para a substituição da mecha, consulte o seu representante. E Antes de ser reenchido, o aquecedor tinha consumido quase todo o combustível. Esperar 180 minutos após a colocação do tanque removível cheio antes de acender o aquecedor. E Está a utilizar combustível deteriorado ou inadequado. Veja O COMBUSTÍVEL CORRECTO (capítulo ‘O que deve saber previamente’). E A ventilação do recinto é insuficiente. Deixe bem por algum tempo a janela ou porta bem aberta, e depois deixe-as um pouco abertas. A CHAMA DO AQUECEDOR ESTÁ DEMASIADO ALTA. E Está a utilizar combustível inapropriado, demasiado volátil. Veja O COMBUSTÍVEL CORRECTO (capítulo ‘O que deve saber previamente’). E A mecha está demasiado alta. Consulte o seu representante.

G SOBRE A MANUTENÇÃO

O seu aquecedor requer pouca manutenção, porém deve retirar a tempo poeira e manchas com um pano húmido, para evitar o aparecimento de manchas difíceis de remover. Normalmente estão sujeitos ao desgaste somente 2 componentes:

1301. AS PILHAS Estas podem ser substituídas pelo próprio utilizador. Não deite fora no caixote de lixo as pilhas velhas. Siga as normas vigentes no seu município para Pequenos Detritos Químicos. Não atirar as pilhas para o fogo, pois estas podem explodir ou derramar líquidos nocivos.

2. A MECHA / CONSUMO ATÉ O FINAL

Para prolongar a vida útil da mecha, deve deixar periodicamente o aquecedor aceso até que todo o combustível seja consumido (que se apague por si só). Faça-o ao notar que a chama está a tornar-se mais débil. Ao terminar de ser consumido, o combustível desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanência. Não retire peças do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu representante. Antes de realizar a manutenção, deixe o aquecedor esfriar. H ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO) Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem. Siga as seguintes instruções:

Acenda o aquecedor fora do recinto de permanência e deixe-o aceso até que o combustível tenha sido completamente consumido.

Deixe o aquecedor arrefecer.

Limpe o aquecedor com um pano húmido e seque-o com um pano seco.

Retire as pilhas do aquecedor K e guarde-as num lugar seco.

Limpe o filtro de combustível.

Guarde o aquecedor num lugar sem poeira, se possível nos materiais de embalagem originais. O combustível restante não poderá ser utilizado na temporada seguinte. Ao sobrar combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para Pequenos Detritos Químicos. Comece sempre a nova temporada de utilização com combustível novo. Ao utilizar de novo o aquecedor, siga novamente as instruções (conforme a indicação a partir do capítulo A). I TRANSPORTE Para evitar que o seu aquecedor apresente vazamento de combustível durante o transporte, proceda da seguinte forma:

Deixe o aquecedor arrefecer.

Retire o tanque removível do aquecedor e retire o filtro de combustível (fig. O). É possível que este siga gotejando; Mantenha um pano à mão. Guarde o filtro de combustível e o tanque removível fora do aquecedor.

Empurre a tampa de transporte no lugar do filtro de combustível (fig. O) e aplique bastante pressão.

Transporte o aquecedor sempre sem inclinar.

R4224STC-2 R7227STC-2Ignição eléctricaCombustível queroseneCapacidade (W)* 2.4 2.7Espaço apropriado (m3)** 40-85 45-95Consumo de combustível (l/hora)* 0.250 0.281Consumo de combustível (g/hora)* 200 225Horas de combustão por tanque (hora)* 16.8 15.0Conteúdo do tanque removível (litro) 4.2 4.2Peso (kg) 8.6 8.7Dimensões (mm) (inclusive placa de fundo)largura 455profundidade 295altura 495Pilhas 6V D.C. (R14 x 4)Tipo de mecha O* Em ajuste na posição máxima ** Dados indicativos

K CONDIÇÕES DE GARANTIA

O seu aquecedor está coberto por uma garantia de 48 meses a partir da data de compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. Neste âmbito são aplicáveis as seguintes regras:

Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indirectos.

A reparação ou substituição de componentes dentro do período de garantia não implica uma prorrogação da mesma.

A garantia não será válida quando tiverem sido introduzidas modificações, tenham sido montados componentes não originais ou tenham sido efectuadas reparações no aquecedor por terceiros.

Os componentes sujeitos ao desgaste normal, como por exemplo as pilhas, a bomba de sifão e a mecha, não estão incluídos na garantia. Ver a lista completa das peças excluídas da garantia em Qlima.com/warranty.

A garantia somente é válida mediante apresentação de recibo de compra datada e se não tiverem sido introduzidas modificações.

A utilização de combustível correto é crucial para o funcionamento adequado do aquecedor. A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado. O uso de combustível incorreto pode até ser perigoso*, consulte o capítulo "O combustível correto".

As despesas de envio e o risco do envio do aquecedor ou componentes deste, correrão sempre por conta do comprador. Para evitar maus funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.

• Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência pode utilizar um extintor de incêndios, mas somente devem ser utilizados os do tipo B: de gás carbónico ou de pó.

A SUBSTITUIÇÃO DA MECHA

L ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA. 1a. Abra a tampa do depósito H e retire o depósito de combustível I. 1b. Remova as baterias, de modo a evitar possíveis queimaduras. 1c. Abra a grelha frontal e remova a câmara de combustão D. 1d. Retire o regulador do pavio 2 e o botão de ignição 3, puxando-o para fora 2a. Desapertar os 5 parafusos, 1 da parte de trás, 2 da direita e 2 do lado esquerdo do compartimento. 2b. Remova o sensor, na parte posterior lateral do compartimento.

5a. Remova a ficha (1EA) do dispositivo de ignição. 5b. Remova o interruptor de segurança de derrube, desaparafusando 1 parafuso. 5c. Remova os 3 conectores (3EA) da chapa de impressão.

8. Prima o pino do pavio, montado no interior do conjunto

da estrutura do pavio. Desmonte o pavio, o suporte do pavio e o conjunto da estrutura do pavio, em separado.

9. Instale o novo pavio e insira os três pinos no novo

pavio, nos três orifícios da manga do pavio, em direcção ascendente (consulte a seta “para cima” na manga do pavio).

10. Empurre o novo pavio nos dentes de retenção da

manga do pavio, até que o pavio se ajuste sem folgas no interior da respectiva manga, tendo o cuidado de alisar e esticar o pavio.

11. Alinhe os pinos com os orifícios ranhurados no interior

do regulador de pavio. Em seguida, prima com firmeza cada um dos três pinos do pavio (agora fixos à manga do pavio) para dentro. Insira os três pinos nas ranhuras inclinadas no regulador do pavio. Prima cada um dos três pinos, inserindo-os correctamente nos respectivos orifícios.

12. Rode o botão de regulação do pavio 2 e confirme que

este se move para cima e para baixo livremente.

13. Faça deslizar o conjunto do regulador do pavio

para baixo no tubo de aspiração. Coloque o veio do regulador na parte frontal do aquecedor.

14. Ajuste as 4 porcas de orelhas no perno de montagem,

13415. Levante o pavio para a sua posição mais alta e aperte as porcas de orelhas de forma sequencial e gradual.

16. Confirme a altura do pavio. Deve estar 5/16 acima do

o tubo de aspiração. A folga deve ser homogénea em redor do suporte do pavio. 18a. Coloque novamente o conjunto do interruptor de derrube, premindo o botão de extintor . 18b. Remova a ficha (1EA) do dispositivo de ignição.

19. Verifique a função de extintor de segurança em caso

de derrube premindo o botão do extintor para fazer balançar o pêndulo.

20. Instale novamente o conjunto da ignição automática.

24. Instale novamente a câmara de combustão 4 e o

depósito de combustível .

25. Volte a instalar o botão regulador do pavio 2 e o botão

de ignição 3. Feche a placa frontal. Instale as baterias na caixa de bateria e encha o depósito de combustível com combustíveis de qualidade Premium. Coloque o depósito no aquecedor e aguarde pelo menos 180 minutos para que o novo pavio fique saturado com o combustível.

Se necessitar de informações ou se tiver problemas, visite o Web site www.qlima.es ou contacte o Centro de Assistência (T: +34 916 113 113).
