MANUAL DE UTILIZADOR TCUS 380 EINHELL

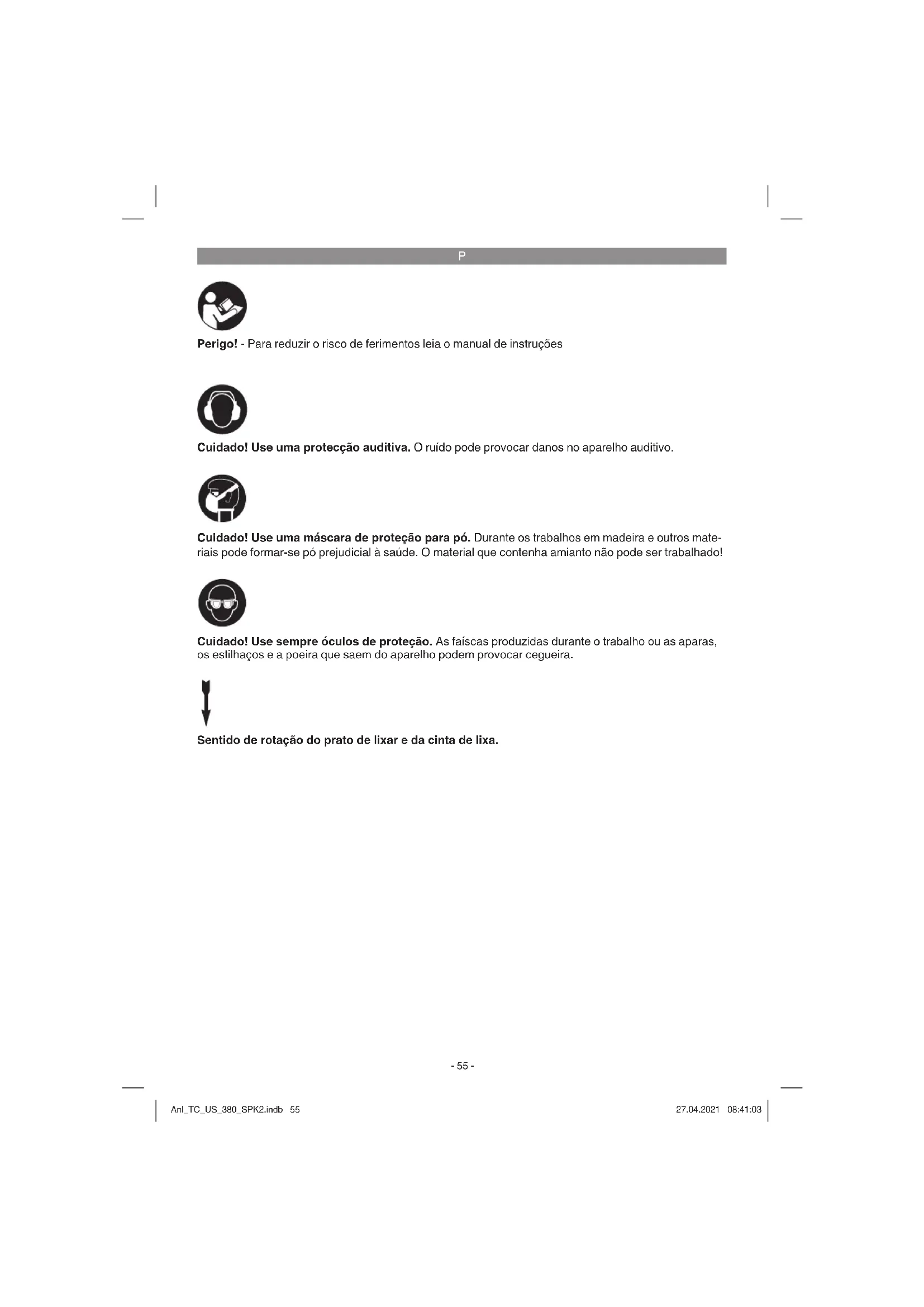

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use sempre óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros mate- riais pode formar-se pó prejudicial à saúde. O material que contenha amianto não pode ser trabalhado! Sentido de rotação do prato de lixar e da cinta de lixa. Anl_TC_US_380_SPK2.indb 55Anl_TC_US_380_SPK2.indb 55 27.04.2021 08:41:0327.04.2021 08:41:03P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi guras 1-16)

12. Parafusos pré-montados com anilha e anilha

14. Parafuso sem cabeça

17. Parafuso para cobertura

24. Parafuso de cabeça sextavada

25. Cotovelo de aspiração

26. Porca (posição cinta de lixa)

29. Parafuso de fenda em cruz (desmontar)

30. Parafuso de fenda em cruz (soltar)

31. Proteção da cinta de lixa

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Parafuso para cobertura (4x)

Cotovelo de aspiração

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O combinado de lixadeira de rolos/de prato serve para lixar todos os tipos de madeira, em função do tamanho da máquina. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Só podem ser utilizadas cintas adequadas à máquina e conformes aos dados característicos que constam deste manual. De uma utilização adequada faz também parte o respeito pelas instruções de segurança, assim como pelas instruções de montagem e pelas indicações de funcionamento no manual de ins- truções. As pessoas responsáveis pela operação e ma- nutenção da máquina têm de estar familiarizadas com a mesma e ter conhecimento dos possíveis perigos. Além disso, devem ser escrupulosamente res- peitadas as normas para a prevenção de aciden- tes atualmente em vigor. Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina e segurança no trabalho. O fabricante não se responsabiliza por alterações arbitrárias efetuadas na máquina, nem pelos da- nos daí resultantes. Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo fatores de risco residuais. Devido à construção e à est- rutura da máquina podem ocorrer as seguintes situações:

Emissões de pó da madeira prejudiciais à saúde no caso de utilização em espaços fechados.

Por motivos funcionais, as peças rotativas do aparelho não podem ser cobertas. Por isso, proceda com cuidado e segure bem a peça a trabalhar para evitar que deslize, fazendo com que as suas mãos entrem em contacto com a cinta de lixa. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer garantia se o aparelho for utilizado no comércio, artesanato ou indústria ou em ativi- dades equiparáveis.

Tensão .....................................230-240V ~ 50Hz Potência .....................S1 300 W | S6 20% 380 W Rotações em vazio n

..............292 m/min Tamanho da cinta de lixa: ..............914 x 100 mm Grão da cinta de lixa: ....................................K80 Bocal de ligação para extração de poeiras: ...............................................................Ø 36 mm Classe de proteção: ........................................... I Peso: ............................................... aprox. 14 kg Modo de funcionamento S6 20%: funcionamento contínuo com corte em caso de sobrecarga (du- ração da manobra 10 min.). Para não sobreaque- cer, o motor só deverá funcionar com a potência nominal indicada durante 20% da duração da manobra e continuar em seguida sem carga du- rante os restantes 80%. Perigo! Ruído Os valores de ruído são medidos de acordo com a EN 62841. Funcionamento Nível de pressão acústica L

........................................... 3 dB(A) Nível de potência acústica L

.......................................... 3 dB(A) Use uma proteção auditiva. O ruído pode provocar perda de audição. Anl_TC_US_380_SPK2.indb 57Anl_TC_US_380_SPK2.indb 57 27.04.2021 08:41:0327.04.2021 08:41:03P

Os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio norma- lizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outra. Os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga. Aviso: As emissões de ruído podem divergir dos valores indicados durante a utilização efetiva da ferra- menta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado. Limite o tempo de trabalho! Para tal, é necessário ter em atenção todos os momentos do ciclo de operação (por exemplo, os períodos em que a ferramenta elétrica está desli- gada, e aqueles em que está de facto ligada, mas a funcionar sem carga). Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança têm de estar montados de forma adequada.

A cinta de lixa e prato de lixar têm de ter uma marcha desimpedida.

No caso de madeiras já trabalhadas, preste atenção à existência de corpos estranhos, como p. ex. pregos ou parafusos, etc.

Antes de carregar no interruptor para ligar/ desligar, certifique-se de que o papel de lixa está bem montado e de que as peças móveis trabalham com suavidade.

5.1 Instalação da máquina (fi gura 3)

Insira os pés de borracha (2) na placa de as- sento (9).

A máquina tem de ser instalada de um modo seguro.

Antes de iniciar o trabalho deve aparafusar a esmeriladora à bancada de trabalho ou semelhante através dos 2 furos de fixação (8) existentes na placa de assento (9).

5.2 Montagem (fi guras 4 - 9)

Fixe a cobertura traseira (11) com os parafu- sos (12).

Colocar o prato de lixar (6) no veio (13).

Nota! A superfície plana do veio (13) e o furo do prato de lixar (6) têm de estar um sobre o outro, para que o parafuso sem cabeça (14) seja pressionado na superfície plana.

Fixe o prato de lixar (6) apertando o parafuso sem cabeça (14) com uma chave hexagonal (15) (comp. figura 5b).

Fixe a cobertura dianteira (16) com os parafu- sos (17) e as anilhas (18).

Deslize a mesa de lixar (3) para o encaixe (19). Fixe a mesma apertando o parafuso (20) com a chave (21).

Cuidado! Escolha uma distância o mais reduzida possível entre mesa de lixar (3) e prato de lixar (6). Assim evita o perigo de as peças a trabalhar ficarem presas. Anl_TC_US_380_SPK2.indb 58Anl_TC_US_380_SPK2.indb 58 27.04.2021 08:41:0327.04.2021 08:41:03P

Cuidado! O prato de lixar (6) deverá poder funcionar sem qualquer impedimento.

A mesa de lixar (3) pode ser ajustada conti- nuamente de 0° a 45° através da escala (22) e do parafuso de aperto (23).

Encaixe a guia transversal (4) na mesa de lixar (3). A guia transversal (4) ajustável ga- rante uma condução segura da peça a trabal- har.

Para poder montar uma barra de encosto (7) tem de desmontar primeiro o parafuso de cabeça sextavada (24) com a chave (21). A seguir, monte a barra de encosto (7) e fixe de novo o parafuso de cabeça sextavada (24).

O cotovelo de aspiração fornecido (25) pode ser colocado em duas posições diferentes. Se trabalhar com o prato de lixar (6) deve fixar o cotovelo de aspiração (25) como na fi- gura 9a. Nos trabalhos com a cinta de lixa (5), fixe o cotovelo de aspiração como ilustrado na fixado 9b.

Ligue um aspirador universal na saída do co- tovelo de aspiração (25) (diâmetro ver Dados técnicos).

5.3 Deslocar a posição da cinta de lixa

A cinta de lixa (5) pode ser operada tanto na posição horizontal como vertical.

Solte as duas porcas (26) com a chave (21).

Volte a apertar as porcas (26) para fixar a po- sição.

Para base de apoio da peça poder ser usada nesta posição a mesa de lixar (3).

Para além disso, a barra de encosto (7) tam- bém deverá ser desmontada (ver 5.2).

Deslize a mesa de lixar (3) para o encaixe (27). Fixe a mesma apertando o parafuso (20) com a chave (21).

Cuidado! Escolha uma distância o mais re- duzida possível entre mesa de lixar (3) e cinta de lixa (5). Assim evita o perigo de as peças a trabalhar ficarem presas.

Cuidado! A cinta de lixa (5) deverá poder funcionar sem qualquer impedimento.

Proceda pela ordem inversa para voltar a co- locar a cinta de lixa (5) na posição horizontal. Nota! Deixe a carcaça da cinta de lixa pousar na base de apoio (28).

Retire a ficha de alimentação!

Ajuste a cinta de lixa (5) para a posição verti- cal (ver 5.3).

Desmonte os 4 parafusos de fenda em cruz (29).

Solte o parafuso de fenda em cruz (30).

Retire a proteção da cinta de lixa (31).

Monte a cinta de lixa nova pela ordem inver- sa.

Cuidado! Respeite o sentido de rotação: seta na carcaça e no interior da cinta de lixa!

Aviso! Antes de ajustar a cinta de lixa: retire a ficha de alimentação!

A cinta de lixa deve mover-se sobre os rodízi- os (comp. figura 14).

Depois de substituir a cinta de lixa (5), rode a cinta de lixa (5) à mão até que esta tenha rodado para uma determinada posição.

Se necessário, pode ajustar o deslocamento lateral com o botão de ajuste (32).

Nota! Enquanto ajusta o deslocamento lateral utilizando o botão de ajuste (32), rode a cinta de lixa (5) à mão ao mesmo tempo ou pelo meio.

Para deslocar a cinta de lixa para a direita, rode o botão de ajuste (32) para a direita (comp. figura 15).

Para deslocar a cinta de lixa para a esquerda, rode o botão de ajuste (32) para a esquerda (comp. figura 16).

5.6 Substituir o papel de lixa no prato de lixar

(fi gura 6) Desmonte a cobertura dianteira (16), desmontan- do os parafusos (17) e removendo a cobertura (16). Retire o papel de lixa do prato de lixar (6) e fi xe o novo papel de lixa (fi xação autoaderente!).

Para ligar, coloque o interruptor para ligar/desli- gar (1) na posição I. Para desligar, coloque o interruptor para ligar/ desligar (1) na posição 0. Depois de ligar o aparelho, aguarde até este atin- Anl_TC_US_380_SPK2.indb 59Anl_TC_US_380_SPK2.indb 59 27.04.2021 08:41:0327.04.2021 08:41:03P

gir a rotação máxima. De seguida, pode começar a esmerilar.

Segure bem a peça a trabalhar durante a lixa- gem.

Não exerça uma pressão excessiva.

Durante a lixagem com a cinta de lixa, a peça a trabalhar deve ser movida de um lado para o outro, de modo a evitar que o papel de lixa se desgaste apenas de um lado!

Nota! As peças de madeira devem ser semp- re lixadas no sentido do raiado da madeira, para evitar lascamentos. Cuidado! Se o prato de lixar ou a cinta de lixa bloquearem durante os trabalhos, retire a sua peça a trabalhar e aguarde até que o aparelho volte a alcançar as respetivas rotações máximas. Se necessário, poderá ter de aproximar a peça do prato de lixar/ da cinta de lixa com menos força.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com

Transporte a máquina, apenas levantando-a pela placa de assento (9). Nunca utilize os dispositivos de proteção para manuseamento ou transporte.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TC_US_380_SPK2.indb 60Anl_TC_US_380_SPK2.indb 60 27.04.2021 08:41:0327.04.2021 08:41:03P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_TC_US_380_SPK2.indb 61Anl_TC_US_380_SPK2.indb 61 27.04.2021 08:41:0327.04.2021 08:41:03P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Consumíveis/peças consumíveis* Papel de lixa, cinta de lixa Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TC_US_380_SPK2.indb 62Anl_TC_US_380_SPK2.indb 62 27.04.2021 08:41:0327.04.2021 08:41:03P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TC_US_380_SPK2.indb 63Anl_TC_US_380_SPK2.indb 63 27.04.2021 08:41:0427.04.2021 08:41:04Jeff Dong/Product-Management Andreas Weichselgartner/General-Manager
