HW80B1239 - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar roupa de front
Marca	Haier
Modelo	HW80B1239
Capacidade de lavagem	8 kg
Velocidade de centrifugação máxima	1200 rotações/min
Classe energética	A+++ (conforme norma UE)
Dimensões (A x L x P)	85 x 60 x 54 cm
Peso líquido	68 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência nominal	2200 W
Programas de lavagem	Branco, Cores, Sintéticos, Delicados, Rápido 15 min, Algodão Eco, Lã, Seda, Enxaguamento + Centrifugação, Esvaziamento
Opções	Partida retardada, Pré-lavagem, Enxaguamento extra, Parada com tanque cheio, Bloqueio de crianças
Sistema de controle	Eletrônico com display digital
Nível de ruído (lavagem/centrifugação)	56 dB / 76 dB
Consumo de água por ciclo	45 L (ciclo Algodão 40°C)
Consumo de energia por ciclo	0.78 kWh (ciclo Algodão 40°C)
Manutenção regular	Limpar o filtro de drenagem e a gaveta de sabão a cada 2 meses. Descalcificar o tambor com um programa de limpeza a cada 3 meses.
Segurança	Proteção contra transbordamento, detecção de espuma, segurança da porta, parada automática em caso de desequilíbrio
Peças de reposição disponíveis	Junta da porta, correia, bomba de drenagem, placa eletrônica, trava da porta, gaveta de sabão, pés ajustáveis
Índice de reparabilidade	7.8/10 (sujeito a alteração, conforme a ficha técnica em vigor)

Perguntas frequentes - HW80B1239 HAIER

Como instalar corretamente a máquina de lavar Haier HW80B1239?

Remova os parafusos de transporte na parte traseira. Coloque a máquina em uma superfície plana e estável. Conecte as mangueiras de entrada de água (pressão 0,5-8 bar) e de drenagem. Conecte o plugue elétrico (220-240 V). Nivele os pés para evitar vibrações. Consulte o manual para um diagrama detalhado.

O que fazer se a máquina não ligar?

Verifique se o cabo de alimentação está corretamente conectado. Certifique-se de que a tomada funciona com outro aparelho. Verifique o disjuntor. Se o problema persistir, o módulo de alimentação pode estar com defeito. Contacte um técnico.

Como limpar o filtro de drenagem?

Desligue a máquina. Abra a porta de inspeção na parte inferior direita. Coloque um recipiente sob o filtro. Gire o filtro no sentido anti-horário para removê-lo. Limpe os resíduos em água corrente. Recoloque o filtro e feche a porta.

Por que a máquina vibra ou faz barulho?

Certifique-se de que os parafusos de transporte foram removidos. Verifique o equilíbrio da carga (não exceder 8 kg). Os pés devem estar corretamente nivelados. Um piso irregular ou um objeto preso sob a máquina também podem causar vibrações.

Como descalcificar o tambor?

Use um programa de limpeza do tambor se disponível. Caso contrário, despeje 200 ml de vinagre branco na gaveta de sabão e execute um ciclo a 90°C sem roupa. Repita a cada 3 meses para evitar depósitos de calcário.

O que fazer em caso de código de erro no display?

Os códigos de erro comuns: E1 (problema de entrada de água), E2 (drenagem bloqueada), E3 (desequilíbrio), E4 (sobrecarga). Consulte o manual para o significado exato. Reinicie a máquina após resolver o problema.

Como manter a junta da porta?

Limpe a junta com um pano úmido após cada lavagem para evitar mofo. Limpe as dobras da junta com uma escova macia. Verifique se não há objetos metálicos que possam perfurar a junta. Substitua a junta se estiver danificada.

Posso usar sabão líquido e em pó?

Sim. O sabão em pó é recomendado para programas de alta temperatura (branco, algodão). O sabão líquido é adequado para programas de baixa temperatura. Respeite as dosagens indicadas pelo fabricante. Use o compartimento apropriado na gaveta.

Como ativar o bloqueio de crianças?

Pressione simultaneamente os botões 'Temperatura' e 'Centrifugação' por 3 segundos até que o símbolo de bloqueio apareça. Para desativar, repita a mesma operação. O bloqueio impede qualquer alteração das configurações durante o ciclo.

Onde encontrar peças de reposição para o modelo HW80B1239?

As peças de reposição, como a junta da porta, bomba, correia ou placa eletrônica, estão disponíveis em revendedores autorizados Haier, lojas de peças de eletrodomésticos ou online. Verifique a compatibilidade com o número de série do seu aparelho.

MANUAL DE UTILIZADOR HW80B1239 HAIER

2 Reti rar a tampa depois de remover o seu parafuso

3 Reti rar os parafusos da dobradiça de plasti co

4 Puxar a porta a partir de cima e reti ra-la

Haier

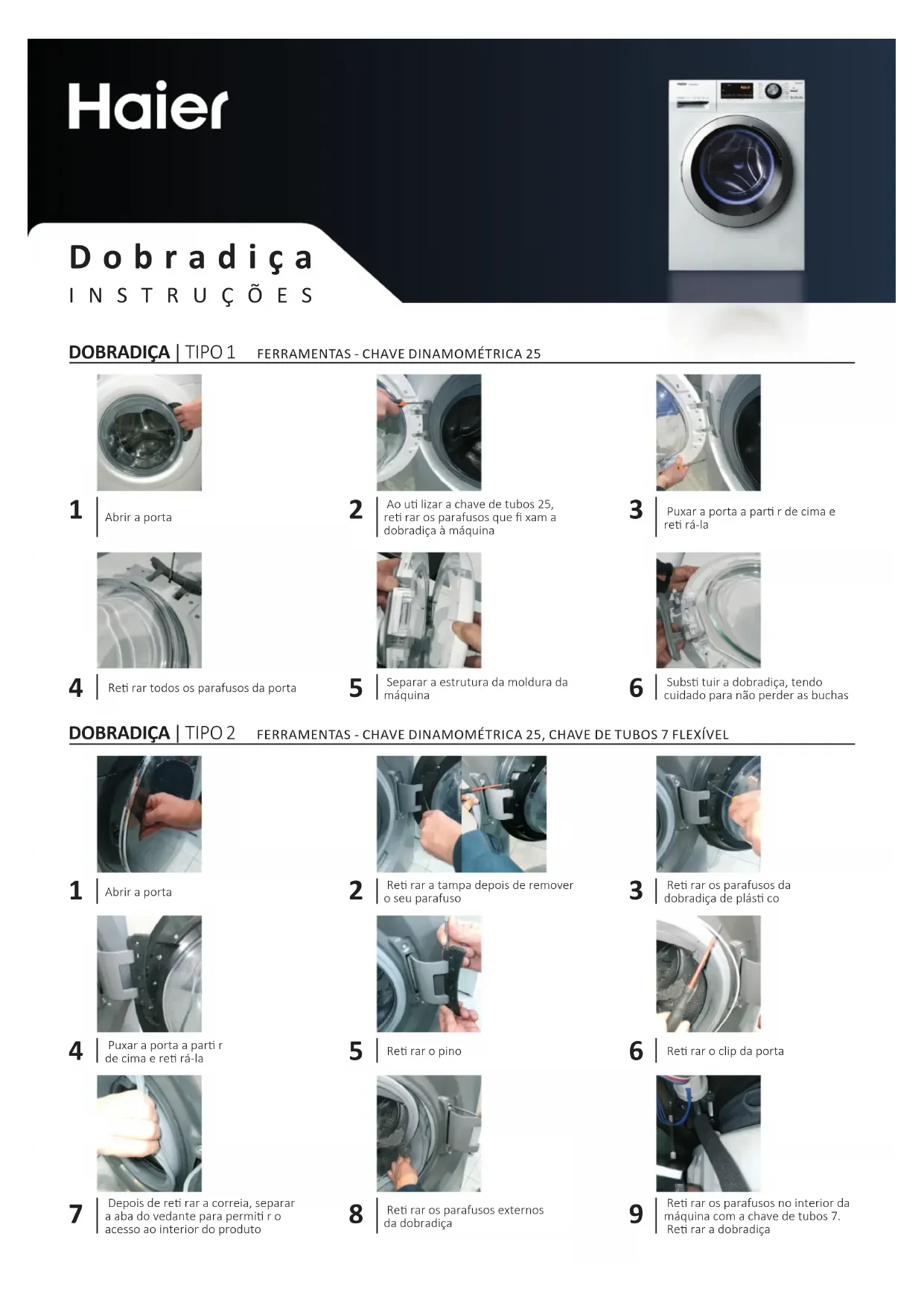

Dobrada

INSTRUÇÖES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

1 Abrir a porta

4 Retirar todos os parafusos da porta

2 Ao uti lizar a chave de tubos 25, reti rar os parafusos que fi xam a dobradica a maquina

5 Separar a estrutura da moldura daquina

3 Puxar a porta a partir de cima e reti rá-la

6 Substi tui r a dobradica, tendo custado para nao perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXİVEL

1 Abrir a porta

4 Puxar a porta a partir de cima e reti ra-la

Depois de retar a correia, separar a aba do vedante para permitir o accesso ao interior do produits

2 Reti rar a tampa depos de remove o seu parafuso

5 Retiraropino

8 Reti rar os parafusos externos da dobrada

3 Retirarosparafusos da dobradica deplastico

6 Retiraroclipdaporta

9 Reti rar os parafusos no interior da maquina com a chape de tubos 7. Reti rar a dobrada

TRINCO DAPORTA | TIPO 1 FERRAMENTAS-CHAVE DEFENDAS DE Cabeça CRUZADA, PINCA, CHAVE DE FENDAS DE Cabeça PLANA

1 Abriraporta

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xaçao do trinco da porta e pressionar a sua fi vela.

2 | Uti lilar a chave de fendas de casa plana para pressionar e reti rar o grampo externo

5 Reti rar o trinco da porta

Depois de reti rar o grampo, separar a aba do vedante para permiti r o accesso ao interior do produto

6 Deslagar a cabiagem; em caso de "faston", prestar atencao para não inverter a cabiagem

TRINCODA PORTA | TIPO2 FERRAMENTAS- CHAVE DEFENDASDECABEGACRUZADA, PINCA, CHAVE DEFENDASDECABEGAPLANA

1 Abrir a porta

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xaca o do trinco da porta
7 Retirar o trinco da porta

2 | Uti lilar a chave de fendas de cabeça plana para pressionar e retirar o grampo除外

5 Desmontar o tempo de trabalho e as guarnioces

8 Retiraraprotecao deagua

Depois de reti r o grampo, seperar a aba do vedante para permiti r o accesso ao interior do produto
6 Desmontar o dispensador e o bisel

9 Substi tui o trinco da porta ao prestar atenao a ligaao mecanica de abertura de emergencia e ligaoes elétricas

VEDANTE DAPORTA FERRAMENTAS- CHAVE DINAMOMETRICA, PINCA, CHAVE DE FENDAS DE CabeçAPLANA, DUASCHAVES DE TUBOS 7

1

Abriraporta

2

Uti lizar a chape de fendas de casa plana para pressionar e reti rar o grampo除外

3

Depois de retiRARo grampo, separar a aba do vedante para permiti o acesso ao interiordo produto

4

Ao uti lizar a chave de fendas de casa plana, reti rar o grampo no tubo

5

Retirar o vedante

6

Colocar o novo vedante, prestando atencao ao entalhes de posicionamento

7

Inserir o grampo da cablagem no lado do tubo

8

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

9

Instalar o vedante na maquina. Inserir o grampo externo e aperta-lo (se necessario, com a pena)

GAVETA DE DETERGENTE

1

Abrir a gaveta de detergente

2

Ao uti lizar duas mao, puxa-la fi rmamente

3

Desengatar a mascara da gaveta de detergente, tendo cuidado para nao partir os ganchos

FEREASTRATIP1 INSTRUMENTE-CHEIE TORX nr.25
