MANUAL DE UTILIZADOR Espero G50031 G3 Ferrari

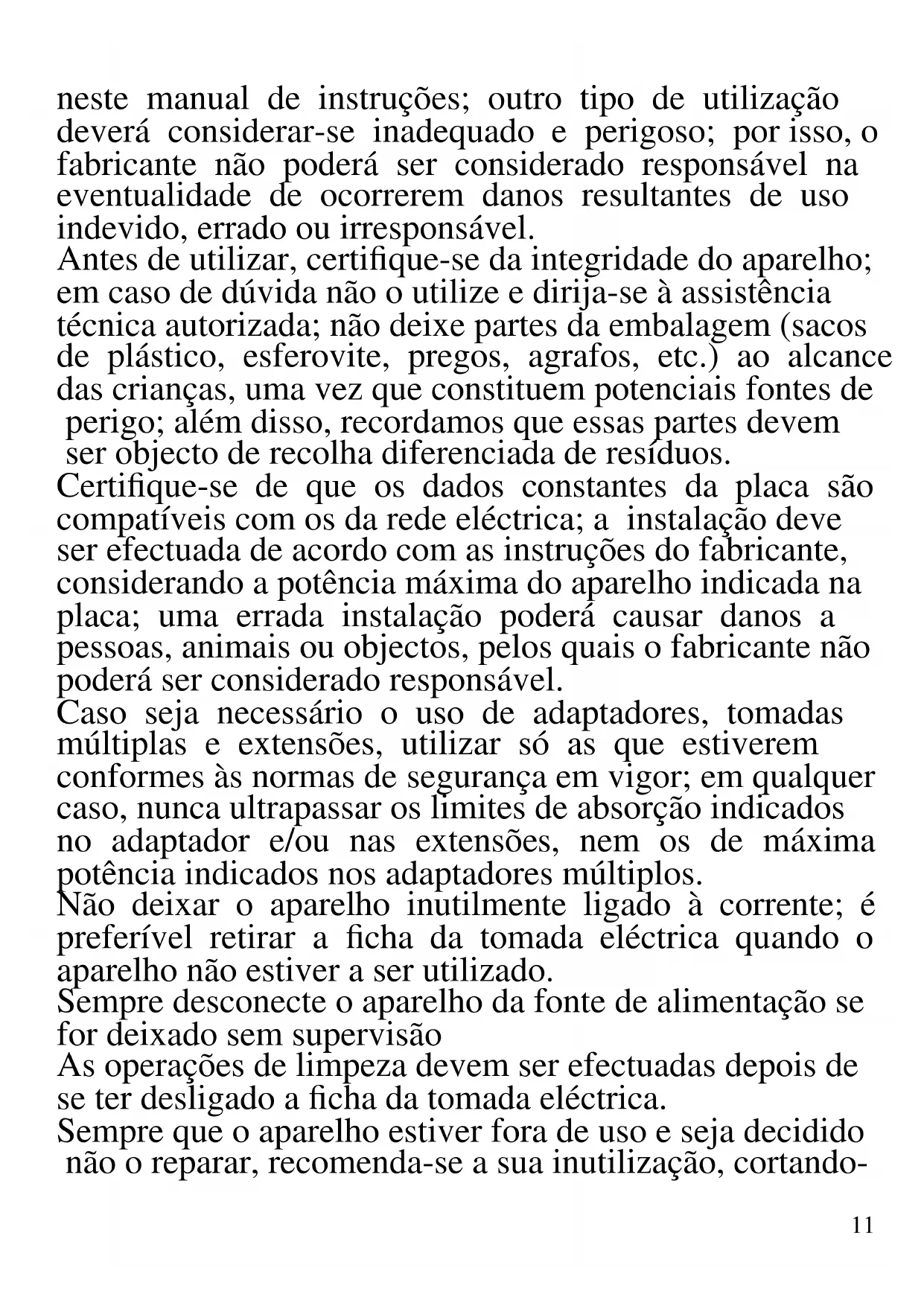

As indicações seguintes são muito importantes no que se refere à instalação, uso e manutenção deste aparelho; conserve com cuidado este manual para eventuais futuras consultas; utilize o aparelho apenas do modo indicado11 neste manual de instruções; outro tipo de utilização deverá considerar-se inadequado e perigoso; por isso, o fabricante não poderá ser considerado responsável na eventualidade de ocorrerem danos resultantes de uso indevido, errado ou irresponsável. Antes de utilizar, certifique-se da integridade do aparelho; em caso de dúvida não o utilize e dirija-se à assistência técnica autorizada; não deixe partes da embalagem (sacos de plástico, esferovite, pregos, agrafos, etc.) ao alcance das crianças, uma vez que constituem potenciais fontes de perigo; além disso, recordamos que essas partes devem ser objecto de recolha diferenciada de resíduos. Certifique-se de que os dados constantes da placa são compatíveis com os da rede eléctrica; a instalação deve ser efectuada de acordo com as instruções do fabricante, considerando a potência máxima do aparelho indicada na placa; uma errada instalação poderá causar danos a pessoas, animais ou objectos, pelos quais o fabricante não poderá ser considerado responsável. Caso seja necessário o uso de adaptadores, tomadas múltiplas e extensões, utilizar só as que estiverem conformes às normas de segurança em vigor; em qualquer caso, nunca ultrapassar os limites de absorção indicados no adaptador e/ou nas extensões, nem os de máxima potência indicados nos adaptadores múltiplos. Não deixar o aparelho inutilmente ligado à corrente; é preferível retirar a ficha da tomada eléctrica quando o aparelho não estiver a ser utilizado. Sempre desconecte o aparelho da fonte de alimentação se for deixado sem supervisão As operações de limpeza devem ser efectuadas depois de se ter desligado a ficha da tomada eléctrica. Sempre que o aparelho estiver fora de uso e seja decidido não o reparar, recomenda-se a sua inutilização, cortando-12 lhe o cabo de alimentação; - Não aproximar o cabo de alimentação de objectos cortantes ou de superfícies quentes, e não o puxar para arrancar a ficha da tomada eléctrica. Não deixe que ele fique pendurado na bancada onde a criança pode segurá- lo. Não utilizar o aparelho no caso de o cabo de alimentação ou a ficha se encontrarem danificados, ou em caso de curto-circuitos; Nessa eventualidade, leve o aparelho a um centro de assistência autorizado. - Não expor o aparelho a condições atmosféricas adversas, como chuva, humidade, gelo, etc. Conserve-o em lugares secos. Não manusear ou tocar o aparelho com as mãos molhadas ou os pés descalços. - Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com reduzida capacidade física, sensorial ou mental, ou ainda com falta de experiência na sua utilização, desde que lhes seja assegurada uma adequada supervisão ou se tiverem sido instruídas no uso do aparelho em segurança; as operações de limpeza e de manutenção não devem ser efectuadas por crianças, a menos que tenham mais de 8 anos e sejam supervisionadas. - As crianças não devem brincar com o aparelho. - Mantenha o aparelho e o cabo de alimentação fora do alcance de crianças com menos de 8 anos de idade. Se o cabo de alimentação estiver danificado, ou em caso de falha e / ou avaria, não mexa no aparelho. Qualquer reparação deve ser realizada pelo fabricante ou pelo seu serviço de assistência técnica ou, em qualquer caso, por uma pessoa com qualificação semelhante, a fim de evitar qualquer risco. O não cumprimento dos itens acima pode comprometer a segurança do equipamento e invalidar os termos da garantia. - Este aparelho foi concebido para uso doméstico ou13 equivalente, em situações como as de refeitórios em pequenas empresas ou outros ambientes de natureza laboral; por clientes de hotéis, motéis ou acomodação turística, como turismo rural ou residencial. - Este aparelho não foi concebido para ser utilizado por intermédio de um temporizador externo ou de um sistema de comando à distância autónomo. - Antes de cada utilização, soltar o cabo de alimentação. - Utilizar somente acessórios e componentes originais. Não sujeite produto a impactos, pois isso pode danificá-lo

Execute a instalação completa e cuidadosamente, seguindo as instruções dadas na "Instalação". Não conecte a fixa se a instalação não estiver completa. Não deixe o aparelho sem vigilância enquanto ele estiver a ser usado. Desligue após cada utilização. Para retirar a ficha não puxe o cabo de alimentação. Não mergulhe o produto em água ou outros líquidos e evitar respingos líquidos chegar até ele. Antes de efectuar qualquer operação de limpeza, desconecte a fixa da tomada eléctrica. Não introduza nada nas grades de protecção. Não obstruir de qualquer forma as grades de protecção. Coloque em superfícies sólidas e estáveis e longe de janelas O motor do ventilador pode funcionar mesmo que as grelhas de protecção ainda não tenham sido montados e fixados. Para máxima segurança, realizar a instalação de uma completa e exaustiva. NOMENCLATURA G50031 1 Grelha de protecção anterior 2 Ventoinha 3 Grelha de protecção posterior 4 Protecção do motor 5 Perno para oscilação 6 Corpo motor 7 Fixador do motor 8 Tubo superior 9 regulador de altura 10 Cobertura da base 11 Tubo inferior 12 Parafusos de fixação 13 Eixo do motor 14 Paínel de comandos 15 Fixador da grelha anterior 16 Fixador de ventoinha 17 Parafuso de fixação das grelhas 18 Base 19 Perno inclinação vertical14 MONTAGEM O motor do ventilador pode funcionar mesmo que as grelhas de protecção ainda não tenham sido montados e fixados. Para máxima segurança, realizar a instalação de forma completa e exaustiva.

1) Encaixar as duas barras de modo a formar uma cruz.

2) Colocar o tubo inferior (11) no centro da base (18), alinhando os furos na base, com as ranhuras na parte

inferior do tubo. Aperte os quatro parafusos de fixação da base (12), apertando com força.

3) Solte e retire o tubo do botão de ajuste (9).

4) Insira o tubo na tampa da base (10), para cobrir os parafusos de fixação (12)

5) Retirar a parte superior do tubo (8) da parte inferior (11) para ajustar o comprimento desejado e fixar ao

apertar o botão (9).

6) Inserção da unidade motora para a extremidade livre do tubo superior (8) e apertar o botão de bloqueio da

caixa do motor (7) para bloquear os dois lados.

7) Coloque a grelha traseira (3) na proximidade da estrutura protectora de plástico do motor (4) com o

identificador de metal virado para cima. Montar os orifícios presentes na parte central da grelha com os pinos do plástico (4) e fechar as duas partes, com o retentor (15).

8) Introduza o ventilador (2) no eixo de accionamento (13) e enfiar o retentor do ventilador (16) para a

extremidade roscada da manivela.

9) Solte o parafuso no fecho do anel (17). Não desenroscar completamente o parafuso.

10) Remover o parafuso de fixação (17).

11) Colocar a grelha frontal (1), em frente da grelha traseira (3) coincidindo com as furos das grades.

12) Feche os pinos de bloqueio e fixe as duas grades com o parafuso de segurança (17). A montagem do

ventilador é assim completado. FUNCIONAMENTO No painel de controlo (10) ajuste a velocidade de rotação do ventilador e, por conseguinte, a força de ventilação. - 0: desligado - 1: velocidade baixa - 2: velocidade média - 3: velocidade alta OSCILAÇÃO A oscilação horizontal do ventilador só é possível quando o ventilador está desligado e é activado pressionando o pino (7) para baixo até que se encaixe. Levantando o pino (7) a função fica desactivada LIMPEZA Desligue a fixa da tomada antes de efectuar operação de limpeza. Não mergulhe em água. Em todo o caso evitar salpicos de água ou outros líquidos de alcançar o corpo do motor. Não limpe com uma esponja de limpeza ou abrasivos, use um detergente neutro e um pano macio humedecido com água para limpar as peças. Seque o produto antes de colocá-lo novamente em funcionamento

CARACTERÍSTICAS TÉCNICAS

• Alimentação: AC 230V~50Hz. Potência Máxima 45W
