MANUALE UTENTE Espero G50031 G3 Ferrari

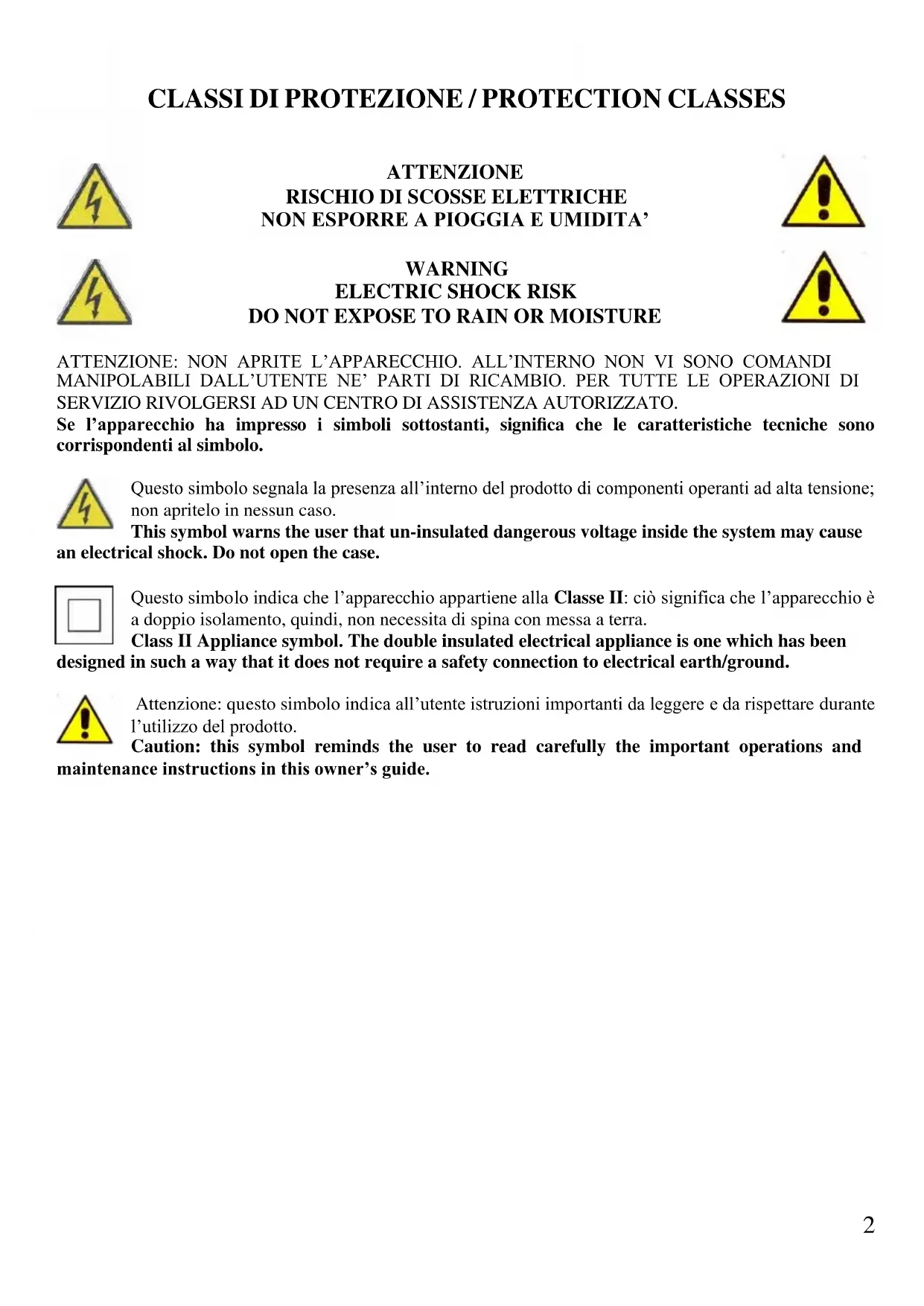

DO NOT EXPOSE TO RAIN OR MOISTURE ATTENZIONE: NON APRITE L’APPARECCHIO. ALL’INTERNO NON VI SONO COMANDI MANIPOLABILI DALL’UTENTE NE’ PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO. Se l’apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo. Questo simbolo segnala la presenza all’interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso. This symbol warns the user that un-insulated dangerous voltage inside the system may cause an electrical shock. Do not open the case. Questo simbolo indica che l’apparecchio appartiene alla Classe II: ciò significa che l’apparecchio è a doppio isolamento, quindi, non necessita di spina con messa a terra. Class II Appliance symbol. The double insulated electrical appliance is one which has been designed in such a way that it does not require a safety connection to electrical earth/ground. Attenzione: questo simbolo indica all’utente istruzioni importanti da leggere e da rispettare durante l’utilizzo del prodotto. Caution: this symbol reminds the user to read carefully the important operations and maintenance instructions in this owner’s guide.3

AVVERTENZE DI SICUREZZA

Di seguito sono riportate importanti indicazioni riguardanti l’installazione, l’uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli. Prima dell’uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all’assistenza. Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata. Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un’errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile. Se fosse necessario l’uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo. Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato. Scollegare sempre l’apparecchio dall’alimentazione se lasciato incustodito. Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.4 Qualora l’apparecchio sia fuori uso e si sia deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione. - Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto da un centro di assistenza autorizzato. - Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi. - Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un’adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati. - I bambini non devono giocare con l’apparecchio. - Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni. Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.5 - Questo apparecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence. - L’apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione. Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

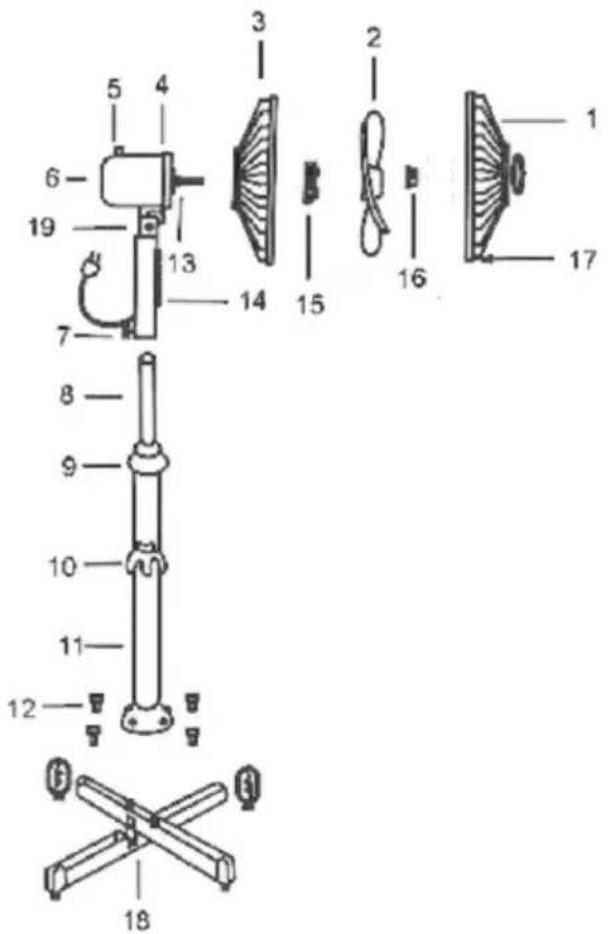

Eseguire il montaggio in modo completo e seguendo scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l’apparecchio incustodito mentre è in funzione. Staccare la spina al termine di ogni utilizzo. Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano. Prima di effettuare qualsiasi operazione di pulizia staccare la spina dalla presa elettrica. Prima di ogni utilizzo svolgere il cavo di alimentazione. Non inserire nulla nelle griglie di protezione. Non ostruire in alcun modo le griglie di protezione. Posizionare su superfici solide e stabili e lontano da finestre o correnti d’aria. NOMENCLATURA G50031 1 Griglia di protezione anteriore 2 Ventola 3 Griglia di protezione posteriore 4 Plastica protezione motore 5 Perno per oscillazione 6 Corpo motore 7 Manopola fissaggio corpo motore 8 Tubo superiore 9 Manopola regolazione altezza 10 Cover della base 11 Tubo inferiore 12 Viti fissaggio base 13 Albero motore 14 Pannello comandi 15 Fermo griglia posteriore 16 Fermo ventola 17 Vite fissaggio griglie 18 Base 19 Perno per inclinazione in verticale6 MONTAGGIO Il motore del ventilatore può funzionare anche se le griglie di protezione non sono ancora state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo scrupoloso.

1) Incastrare le 2 barre in modo da formare una croce.

2) Posizionare il tubo inferiore (11) al centro della base (18)

allineando i fori presenti sulla base con le asole presenti sulla parte inferiore del tubo. Avvitare le 4 viti per il fissaggio della base (12), stringendo con forza.

3) Svitare e togliere dal tubo la manopola di regolazione

4) Inserire nel tubo la cover della base (10) per coprire le viti

5) Estrarre il tubo superiore (8) dal tubo inferiore (11) per la

lunghezza desiderata e fissare riavvitando la manopola (9).

6) Inserire il corpo motore nell’estremità libera del tubo

superiore (8) e stringere la manopola di fissaggio del corpo motore (7) per bloccare le due parti.

7) Posizionare la griglia posteriore (3) in prossimità della

plastica di protezione motore (4) con la maniglia metallica rivolta verso l’alto. Far combaciare i fori presenti nella parte centrale della griglia con i piolini presenti nella plastica (4) e bloccare le due parti con il fermo (15).

8) Inserire la ventola (2) nell’albero motore (13) ed avvitare il

fermo della ventola (16) all’estremità filettata dell’albero motore.

9) Allentare la vite presente nell’anello di fissaggio (17). Non svitare completamente la vite.

10) Rimuovere la vite di fissaggio (17)

11) Posizionare la griglia anteriore (1) davanti alla griglia posteriore (3) facendo combaciare i fori presenti

12) Chiudere i perni di fissaggio e fissare le due griglie stringendo la vite di sicurezza (17) tolta

precedentemente. Il montaggio del ventilatore è così completato. FUNZIONAMENTO Al termine del montaggio installare il prodotto come indicato nelle Informazioni d’uso e collegare la spina alla presa elettrica. Il pannello comandi (14) regola la velocità di rotazione della ventola e quindi la forza della ventilazione. - 0: il ventilatore è spento - 1: ventilatore acceso a velocità bassa - 2: ventilatore acceso a velocità media - 3: ventilatore acceso a velocità alta OSCILLAZIONE L’oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (5) verso il basso fino al bloccaggio. Sollevando il perno (5) fino al bloccaggio la funzione è disabilitata. Si consiglia di attivare o disattivare l’oscillazione solo a ventilatore spento. PULIZIA Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia. Non immergere in acqua. In ogni caso evitare che schizzi d’acqua o di liquidi raggiungano il corpo. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti. Asciugare bene prima di rimetterlo in funzione.7 CARATTERISTICHE TECNICHE

• Alimentazione: AC 230V~50Hz. Potenza massima in ingresso 45W

• Diametro delle pale: 40cm

• 3 velocità di funzionamento

• Oscillazione orizzontale

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana. Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l’ambiente se non correttamente smaltite; altre parti possono essere riciclate. E’ dovere di tutti contribuire alla salute ecologica dell’ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell’ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.
