G50033Greco - Ventilador G3 Ferrari - Manual de utilização gratuito

Tipo de produto	Ventilador de pé
Marca	G3 Ferrari
Modelo	G50033 Greco
Alimentação	AC 220-240V ~ 50/60 Hz
Potência máxima	35 W
Diâmetro da hélice	30 cm
Número de velocidades	3 (baixa, moderada, alta) + parada
Oscilação horizontal	Sim, ativável pressionando o pivô
Inclinação vertical	Sim, ajustável pelo botão de basculamento
Painel de controle	Comando rotativo para a velocidade
Grade de proteção	Dianteira e traseira, removíveis
Limpeza	Desconectar, limpar com pano úmido não abrasivo, não imergir
Segurança	Desligamento automático em caso de superaquecimento (não testado), não introduzir objetos
Uso previsto	Uso doméstico e similares (cozinhas, escritórios, hotéis)
Montagem	Base a parafusar, grades a fixar com parafusos, hélice a encaixar

Perguntas frequentes - G50033Greco G3 Ferrari

Como montar o ventilador G3 Ferrari G50033 Greco?

Siga as etapas do manual: fixe a base ao corpo do motor com os parafusos 1 e 2, coloque a grade traseira e fixe-a com os parafusos de ajuste, insira a hélice no eixo e aperte o parafuso de fixação, depois coloque a grade dianteira e feche os pinos de fixação. Certifique-se de que todos os parafusos estejam bem apertados.

Quais são as velocidades disponíveis e como usá-las?

O painel de controle permite ajustar a velocidade para 0 (parada), 1 (baixa), 2 (moderada) e 3 (alta). Gire o botão para selecionar a velocidade desejada. A velocidade 3 oferece o fluxo de ar máximo.

Como ativar a oscilação horizontal?

A oscilação horizontal é ativada pressionando o pivô de oscilação (referência 7) até que ele se encaixe. Para desativar, levante o pivô. Não force o mecanismo quando estiver em funcionamento.

Como ajustar a inclinação vertical do ventilador?

Desligue o ventilador e aguarde a parada das pás. Afrouxe o botão de basculamento (referência 13), incline a cabeça para a posição desejada e aperte novamente o botão. Certifique-se de que o ventilador esteja estável após o ajuste.

Como limpar o ventilador?

Sempre desconecte o aparelho antes da limpeza. Use um pano úmido não abrasivo para o exterior. Não imerja o motor nem o cabo em água. Evite detergentes agressivos e seque todas as peças antes de remontar.

Quais precauções de segurança devem ser observadas?

Não use se o cabo estiver danificado. Não introduza objetos nas grades. Não deixe sem supervisão durante o uso. Desconecte após cada uso. Mantenha fora do alcance de crianças menores de 8 anos.

O que fazer se o cabo de alimentação estiver danificado?

Não use o aparelho. Leve-o a um centro de assistência técnica autorizado para substituição. Qualquer reparo deve ser feito por um profissional qualificado para evitar riscos.

O ventilador pode ser usado por crianças?

Crianças maiores de 8 anos podem usá-lo sob supervisão. Crianças menores de 8 anos devem ser mantidas afastadas. As crianças não devem brincar com o aparelho. Limpeza e manutenção proibidas para crianças, exceto com supervisão.

Onde colocar o ventilador para uso seguro?

Coloque-o em uma superfície plana, resistente e estável, longe de janelas. Evite áreas úmidas e certifique-se de que o cabo não seja um risco de tropeço. Não use ao ar livre.

Como guardar o ventilador quando não estiver em uso?

Desconecte-o e limpe-o. Guarde-o em local seco, protegido da poeira. Enrole o cabo sem torcê-lo. Evite colocar objetos pesados sobre ele.

MANUAL DE UTILIZADOR G50033Greco G3 Ferrari

DIREZIONAMENTO VERTICALE

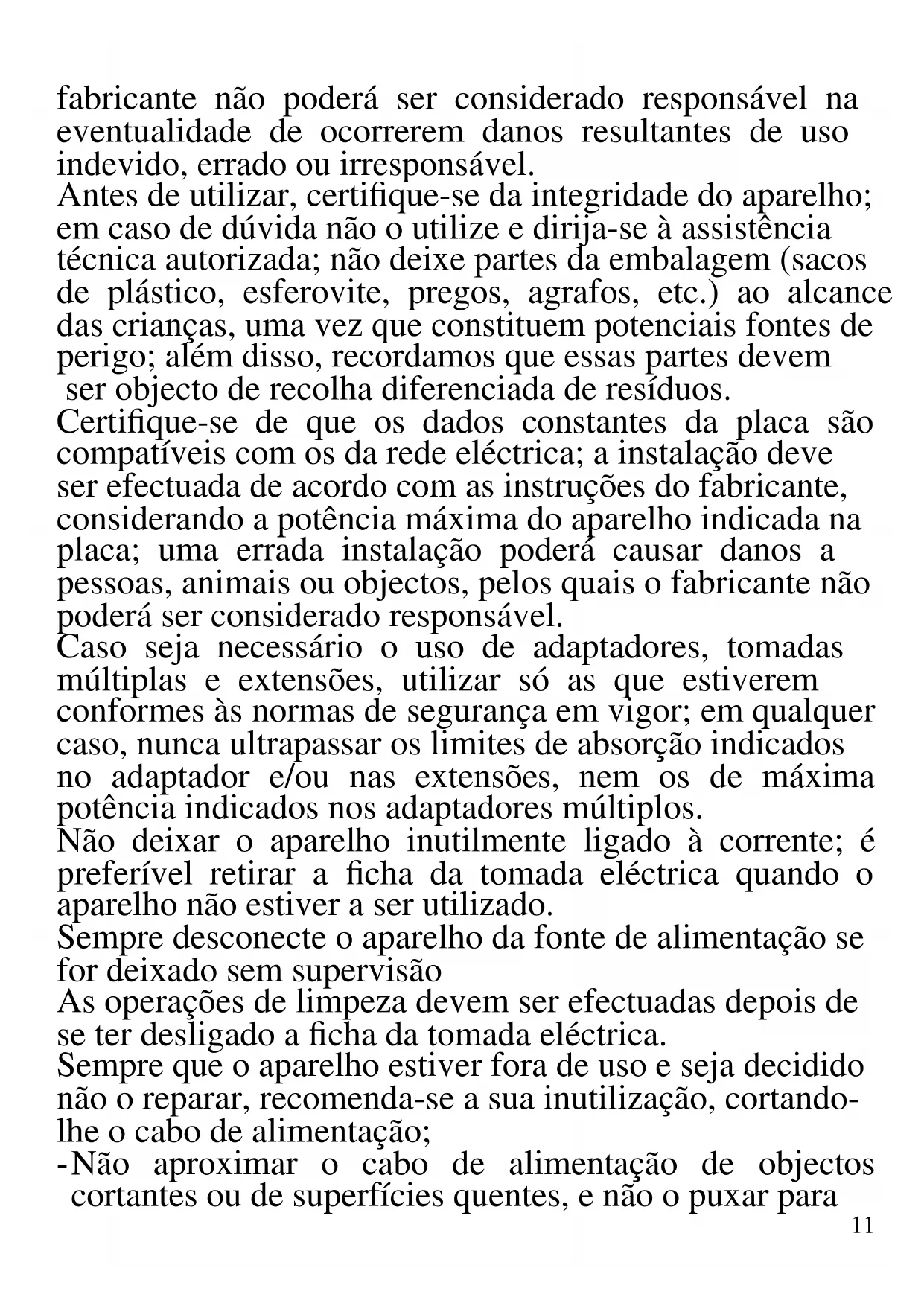

As indicações seguem são muito importantes no que se refere à instalação, uso e manutençao deste aparelho; conserve com cuidado este manual para eventuais futuras consulutas; utilize o aparelho apenas do modo indicado nestemanual de instruções;outro tipo deutilização deverá considerar-se inadequado e perigoso; por也是如此, o

fabricante não poderá ser considerado responsavel na eventualidade de ocorreirem danos resultantes de uso indevido, errado ou irresponsavel.

Antes de utilizesc, certificque-se da integridade do aparelho; em caso de duvida nao o utilize e dirija-se a assistencia的技术ica autorizada; não deixe partes da embalagem (sacos de plastico, esferovite, pregos, agrafos, etc.) ao alcance das crianças, uma vez que constituem potenciais fontes de perigo; algo disso, recordamos que estas partes devem ser objecto de recolha diferenciada de resíduos.

Certifique-se de que os dados constantes da placacão compatíveis com os da rede elétrica; a instalacao deve ser efectuada de acordo com as instruções do fabricante, considerando a potência Tmaxima do aparelho indicada na placac; uma errada instalacao poderá causar danos a pessoas, animais ou objectos,elines quais o fabricante não poderá ser considerado responsavel.

Caso sera necessario o uso de adaptadores, tomas multiplas e extensions, utilizing so as que estiverem conformes às normas de segurar em vigor; em qualquer caso, nunca ultrapassar os limites de absorção indicados no adaptor e/ou nas extensions, nem os de maior potência indicados nos adaptadores multiplos.

Não deixar o aparvel inutilmente ligado à corrente; é preferivelutar a ficha da tomada elétrica quando o aparvel não estiver a ser realizado.

Sempre desconecte o aparelho da fonte de alimentacao se for deixado sem supervisao

As operações de limpeza devem ser efectuadas(before deser ter desligado a ficha da tomada electrica.

Sempre que o aparecido estiver fora de uso e sera decidido não o reparar, recomenda-se a sua inutilização, cortando-lhe o cabo de alimentação;

• Não aproximar o cabo de alimentação de objectos cortantes ou de superfícies quentes, e não o puxar para

arrancar a ficha da tomada elétrica. Não deixe que ele fique pendurado na bancada onde a criança pode segurar. Não utilizez o aparelho no caso de o cabo de alimentacao ou a ficha se encontrar danificados, ou em caso de curto-circuitos; Nessa eventualidade, leve o aparelho a um centro de assistência autorizzato.

• Não expo o aparecido a condições atmosféricas adversas, como chuva, humidade, gelo, etc. Conserve-o em Lugares secs.
• Não manusear ou tocar o aparecido com as muitas molhadas ou os pés descalços.
• Este aparecido pode ser realizado por crianças com mais de 8 anos e por pessoas com reduzida capacidade física, sensorial ou mental, ou ainda com falta de experiência na sua utilização, desde que lhes seja assegurar uma inadequada supervisão ou se tiverem sido instruções no uso do aparecido em segurança; as operações de limpeza e de manutenção não devem ser efectuadas por crianças, a menos que tenham mais de 8 anos e sejam supervisionadas.
• As crianças não devem brincar com o aparelho.
• Mantenha o aparecido e o cabo de alimentação para do alcance de crianças com menos de 8 anos de idade.

Se o cabo de alimentação estiver danificado, ou em caso de falha e / ou avaria, não mexa no aparecido. Qualquer reparação deve ser realizada pelo fabricante ou pelo seu service de assistência técnica ou, em qualquer caso, por uma pessoa com qualificacao semelhante, a fim de fazer qualquer risco. O não cumprimento dos itens acima pode comprometer a segança do equipamento e invalidate os termos da garantia.

• Este aparecido foi concebido para uso dométrico ou equivalente, em situações como as de refeirórios em algumas entreprises ou outros ambientes de natureza laboral; por cliente de HOTÉIS, MOTÉIS ou acomodação

• turística, como turismo rural ou residencial.

• Este aparecido não foi concebido para ser utilizado por intermédia de um temporizador externo ou de um sistemas de commando à distência autônomo.
• Antes de cada Utilização, soltar o cabo de alimentação.
• Utilizar somente acessosórios e componentes originais. Não sujeite produits a impactos,.POIs isso pode danificá-lo INSTRUÇOES GERAIS

Execute a instalacao completeness, segindo as instruções dadas na "Instalacao".

• Não connecte a fixa se a instalação não estiver complete.
• Não deixe o aparecido sem vigilência quando ele estiver a ser uso. Desligue antes cada Utilização.
• Paraletala.
• Nao vergulhe o produits em agua ou autres liquidos e evaporar respingos liquidos chegar ate ele.
• Antes de effetuar qualquer operacao de limpeza, desconnecte a fixa da tomadia eletrica.
• Não introduza nada nas grades de proteção. Não obstruiç de qualquer forma as grades de proteção.
• Coloque em superficies solidas e estaveis e longe de janelas O motor do ventilador pode functionar mesmo que as grehas de protecao ainda nao tenham sido montados e fixados. Para maxima seguranca, realizar a instalacao de uma completeness.

NOMENCLATURA G50034

1 Grelha de proteção anterior 2 Fecho de ventoinha 3 Ventoinha
4 Parafusos grelha posterior 5 Grelha de protecao posterior 6 Eixo do motor
7 Perno de oscilação 8 Corpo motor 9 Perno inclinação vertical
10 Paineledecomandos 11Base 12Manusear
13 Botao de inclinação 14 Parafuso 1
16 Parafuso de fixação das grelhas 17 Parafuso 2

O motor do ventilador pode functionar mesmo que as grelhas de proteção não tenham sido montados e fixados. Para maximizinga seguranca, realizar a instalação de uma forma completenessa.

1) Para montar a caixa do motor (8) na base (11)

a. Alinne os orificios no corpo e haste, e insira o parafuso 2 (17) nos orificios inferiores. Este parafuso deve ser inserido da direita para a esquerda, e inserido completeness, de modo que a parte final da videira, de forma quadrada, entre no orificio do pino (9) do corpo do motor.
b. Insira o parafuso 1 (14) no orificio designado no canto superior esquerdo, e estragar o bloco.
c. Fixe aCESSA girando o botao (18)
d. Incline aCESSA para a posicao desejada e aperte o botao (13)

2) Coloque a grelha traseira (5), na proximidade da parte frontal do corpo do motor (8) com o identificador de metal (7) virado para cima. Montar os orificios presentes na parte central da grelha com os do corpo motor (8) e fazer as partes com o 4 paradoxos (4).
3) Coloque a ventoinha (3) no eixo (6) e aparafusar o fecho da ventoinha (2) no orificio.
4) Solte o parafuso no fecho do anel (16). Não desenroscar completeness o parafuso.
5) Coloque o anel de retenção (16) em torno da greha traseira (5), com o parafuso localizzato na parte inferior.
6) Remover o parafuso de fixação (16). Colocar a grelha frontal (1) em fronte da grelha traseira (5) coincidindo com as furos das grades.
7) Fecha os pinos de bloqueio e fixe as两大 grades com o parafuso de segurarca (16). A montagem do ventilador é assim completing.

FUNCIONAMENTO

No pail de controlo (10) ajuste a velocidade de rotação do ventilador e, por consuigunte, a forca de ventilacao.

0: desligado I: velocidade baixa II: velocidade media III: velocidade alta

OSCILACAO

A oscilação horizontal do ventilador está desligado e é activado pressionando o pino (7) para baixo às que se encaixe. Levantando o pino (7) a funcção fica desactivada

INCLINACAO VERTICAL

E' possivel dirigir a ventilacao na vertical, bem como horizontal. Para fazer lo, desligar o ventilador e esperar que as laminas para pausar.

• Solte o botão (13) e incline aCESSA da ventoinha para a posicao desejada.
• Aperte o botão (13) segurando o ventilador numa posicao tal.

LIMPEZA

Desligue a fixa da tomada antes de efectuar qualquer operacao de limpeza.

Não valei emágua. Em todo o caso evitar salpicos de água ou outros liquidos de alcantar o corpo do motor. Não limpe com uma esponja de limpeza ou abrasivos, use um detergente neutro e um pano macio humecido com água para limpar as peças.

Seque o produit antes de colocá-lo novamente em functiónamento

CHARACTERISTICAS TECNICAS

• Alimentação: AC 230V~50Hz. Potência 35W
• Motor 100% em cobre, sem alúnio
  Diametro da pala: 30cm
  3 velocidades - Oscilação horizontal

RESÍDUOS DE APARELHIOS ELECTRICOS E ELECTRONICOS

O aparelho é composto de algumas partes não biodegradáveis e desubstências potencialmente tóxicas para o ambiente, se não foram correctamente eliminadas; outras partes podem ser recicladas. Édeer de todos contribuir para a Saúde ecologica do ambiente. Observando os correctos procedimentos de eliminação. O símbolo muito ao sido indica que o aparelho responde ao requisitos exigidos pelas novas direcitasivas introduzidas pela tutela do ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e que deve ser eliminated correctamente no final do seu periodo de vida. Peça informações na camara municipal da sua area de residência, se precisar de saber a localização doscentros de recolha deste tipo de resíduos. Quem não eliminar o aparelho do modo indicado neste parágrafo responde tão como leis em vigor.
