MANUALE UTENTE G50033Greco G3 Ferrari

Simbologia. p. 2
Avvertenze di sicurezza. p. 3
Informazioni d'uso. p. 5
G50034 p. 5
Montaggio. p. 5
Funzionamento p.6
Oscillazione p.6
Direzionamento vertical. p.6
Pulizia p.6
Caratteristiche tecniche. p.6
Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche. p. 6

ENG: INDEX

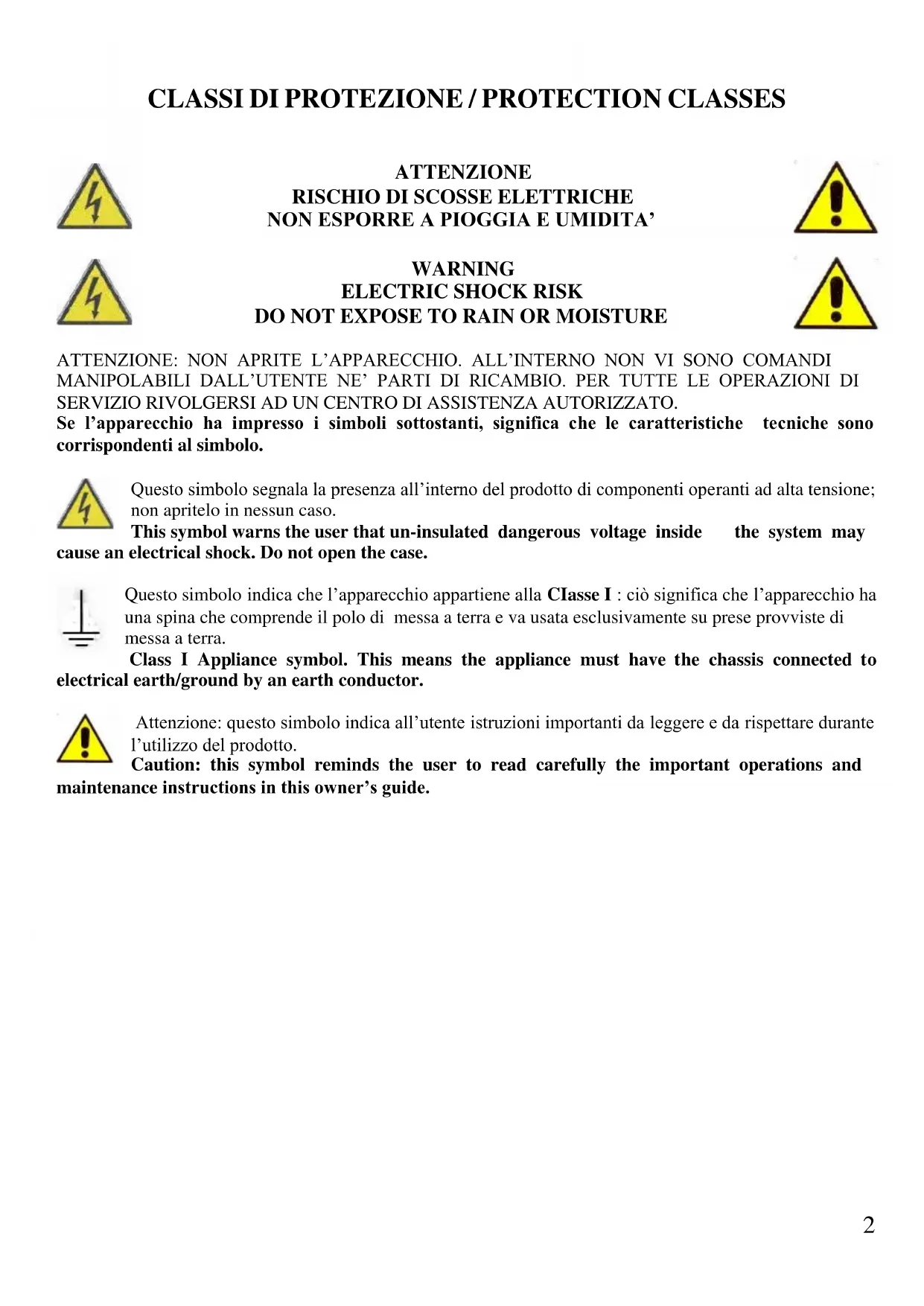

Se l'apparecchio ha impresso i symboli sottostanti, significa che le caratteristiche tecniche sono correspondenti al symbolo.

Questo significolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo significato alla che l'apparecchio appartiene alla Classe I: ciò significata che l'apparecchio ha una spina che comprende il polo di messa a terra e va usata esclusivamente su prese provviste di messa a terra.

Attenzione: quello significato indica all'utente istruzioni importanti da leggere e da rispetto durante l'utilizzo del prodotto.

Di seguito sono riportate importantiindicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura quello libretto per agli ulteriore consultazione;utilizzare il prodotto solo nel modo significato dal presente libretto di istruzioni;ogni altri uso è da considerare improprio e pericoloso;perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzato e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sicchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione cui po sono causare danni a persone, animali o cose, per i quali il costruttore non sono essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolonghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolonghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina alla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sua fuori uso e si sua deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

• Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo pensolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzato il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuito; fare riparare il prodotto da un centro di assistenza autorizzato.
• Non esporre il prodotto a condizioni atmospheriche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevutoistruzioni circa l'uso in sicurezza dell'apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Tenere il prodotto ed il cavo di alimentazione fuori alla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir agli rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo appearecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usatoattraverso timer esterni o telecomandi. Prima di agliutilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

INFORMAZIONI D'USO

• Eseguire il montaggio in modo completo e seguito scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l'apparecchio incustodito quando è in funzione. Staccare la spina al termine di anni utilizzato.
• Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.
• Prima di effettuare qualsiasi operazione di pulizia staccare la spina alla presa elettrica.
• Prima di agli utilizzato svolgere il cavo di alimentazione.
• Non insertire nulla nelle griglie di protezione.
• Non ostruire in alcun modo le griglie di protezione.
• Posizioneare su superfici solide e stabili e lontano da finestre o correnti d'aria.

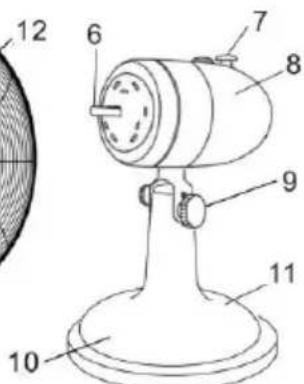

G50034

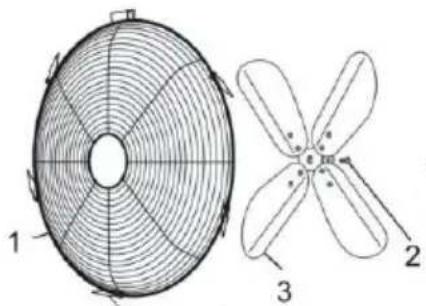

1 Griglia protezione anteriore
4 Viti Fermo griglia posteriori
7 Perno per oscillazione
10 Pannello comandi
13 Manopola per inclinazione
16Vite fissaggio griglie

2 Fermo ventola
5 Griglia protezione posteriore
8 Corpo motore

3 Ventola
6 Albero motore

9 Perno inclinazione in verticale

11 Base
14Vite 1
17Vite2

12 Maniglia
15 Asta della base
18 Manopola fissaggio

MONTAGGIO

Il motore del ventilatore può funzionare ancè se le griglie di protezione non sono più recente state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

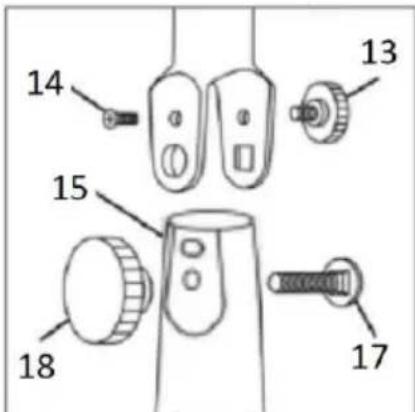

1) Per montare il corpo motore (8) alla base (11), seguire il procedimento.

a. Allineare i fori presenti su corpo e asta, ed inseire la vite 2 (17) nei fori inferiori. Tale vite va insertita da destra versuso sinistra, e va insertita completamente, in modo che la parte finale della vite, a sagoma quadrata, entri nel foro del perno (9) del corpo motore.

b. Inserire la vite 1 (14) nel foro apposto in alto a sinistra, ed avvitarla sino al blocco.
c. Fissare la testa avvitando la manopola (18)
d. Inclinare la testa nella posizione desiderata e stringere la manopola (13)

2) Posizionare la griglia posteriori (5) in prossimità della parte frontale del corpo motore (8) con la maniglia metallica (12) rivolta verso l'alto. Far combaciare i fori presenti nella parte centrale della griglia con quelli presenti nel corpo (8) e bloccare le 4 viti di fermo (4).
3) Inserire la ventola (3) nell'albero motore (6) ed avvitare la vite di fermo della ventola (2) nell'apposto foro.
4) Rimuovere la vite di fissaggio (16). Posizionare la griglia anteriore (1) davanti alla griglia posteriore (5) facendo combacciare i fori presenti sulle 2 griglie.
5) Chiudere i perni di fissaggio e fissare le due griglie stringendo la vite di sicurezza (16)olta precedente. Il montaggio del ventilatore è così completato.

FUNZIONAMENTO

Al termine del montaggio installare il prodotto come indicate nelle Informazioni d'uso e collegare la spina alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quando la forza della ventilazione.

0: il ventilatore è spento I: ventilatore acceso a velocità Bassa

II: ventilatore acceso a velocità media III: ventilatore acceso a velocità alta

OSCILLAZIONE

L'oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione è disabilitata.

Si consiglia di attivare o disattivare l'oscillazione solo a ventilatore spento.

E' possibile direzionare la ventilazione in verticale或者其他 che in orizzontale. Per farecision, spagnere il ventilatore ed attendere che le pale si fermino.

• Allentare la manopola (13) e inclinare la testa del ventilatore nella posizione desiderata.
• Stringere la manopola (13) tenendo il ventilatore in tale posizione.

PULIZIA

Staccare la spina alla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In agli caso evitare che schizzi d'acqua o di altri liquidi raggiungano il corpo motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti.

Asciugare bene il prodotto prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

Alimentazione: AC 230V~50Hz. Potenza 35W
- Avvolgimento motore 100% rame,enza alluminio
Diametro delle pale: 30cm
3 velocità di funzionamento - Oscillazione orizzontale

Al termine del suo periodo di vita, il prodotto va smaltito seguondo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifuito di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostuire il prodotto con uno equivalente nuovo. Il costruttore si occupa dello smaltimento del prodotto secondo quando prescritto alla legge.

Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento.

Il simbolo molto a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e che delve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicate in questo paragrafo ne risponde seconde le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm ) è possible riportare il prodotto al rivenditore sulla obbligo di nuovo acquisto.

Per conoscere l'assistenza più vicina a Voi, o richiedere quello manuale in formato elettronico, contattare il numero di Telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi appearecchi modifiche ELETTRICHE - TECHNICHE - ESTETICHE e/o sostuire parti alla cun preavviso, ove lo ritenesse più opportuno, per offrir un prodotto sempre più fidabile, di lunga durata e con Tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione

Europea ed è pertanto marcato con il marchio CE

TREVIDEA S.R.L. - Strada Consolare Rimini - San Marino n. 62 - 47924 - RIMINI (RN) - ITALY

MADE IN CHINA
