MANUAL DE UTILIZADOR DCAM44BK NEDIS

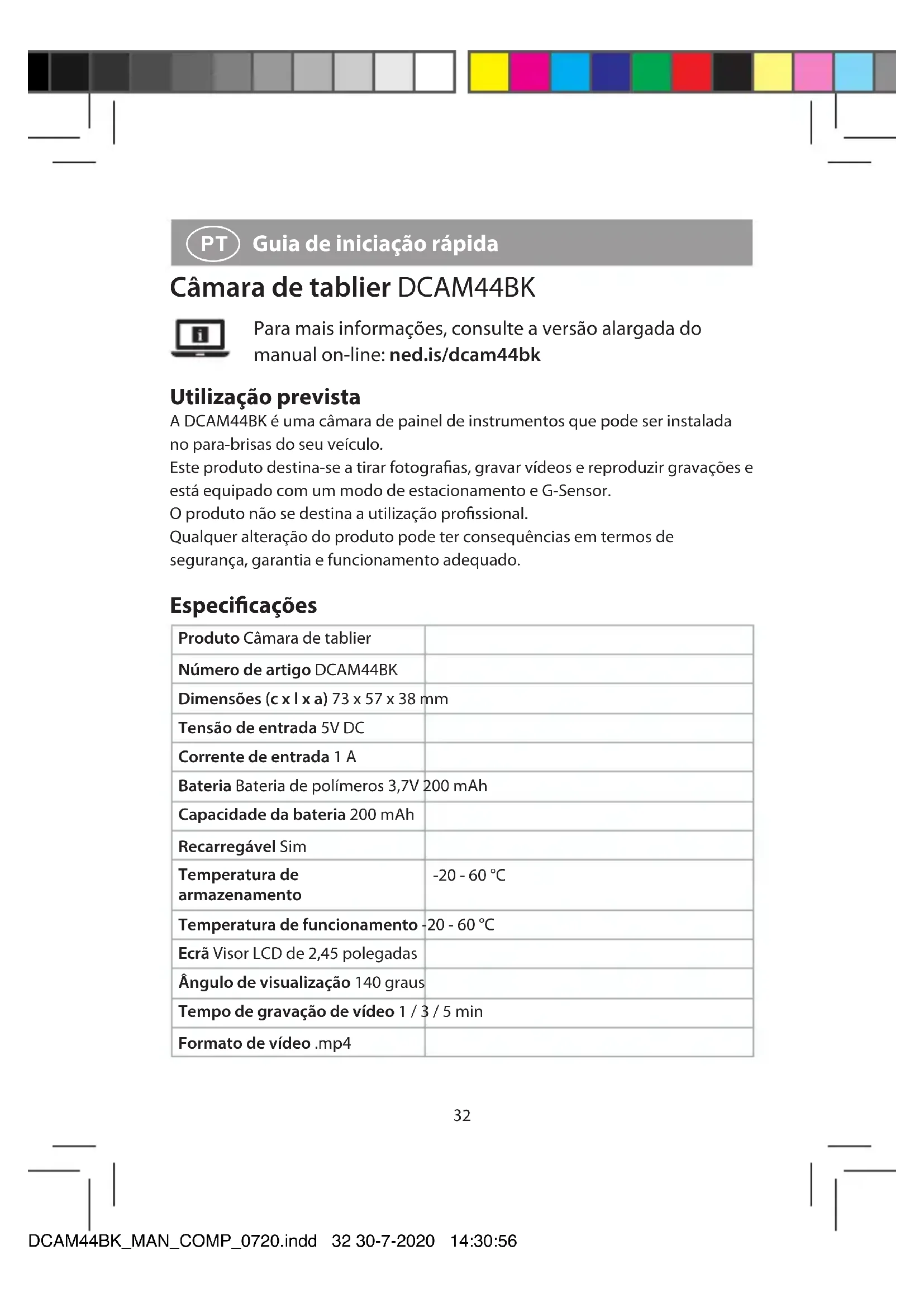

Guia de iniciação rápida

Câmara de tablier DCAM44BK

Para mais informações, consulte a versão alargada do manual on-line: ned.is/dcam44bk

Utilização prevista

A DCAM44BK é uma câmara de painel de instrumentos que pode ser instalada no para-brisas do seu veículo.

Este produto destina-se a tirar fotografias, gravar vídeos e reproduzir gravações e está equipado com um modo de estacionamento e G-Sensor.

O produto não se destina a utilização profissional.

Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especificações

Produto Câmara de tablier
Número de artigo DCAM44BK
Dimensões (c x l x a) 73 x 57 x 38 mm
Tensão de entrada 5V DC
Corrente de entrada 1 A
Bateria Bateria de polímeros 3,7V 200 mAh
Capacidade da bateria 200 mAh
Recarregável Sim
Temperatura de armazenamento	-20 - 60 °C
Temperatura de funcionamento	-20 - 60 °C
Ecrã Visor LCD de 2,45 polegadas
Ângulo de visualização 140 graus
Tempo de gravação de vídeo 1 / 3 / 5 min
Formato de vídeo .mp4
Codificação de vídeo H.264 / H.265
Resolução de vídeo 3840 x 2160 P30 / 2560 x 1440 P30 / 1920 x 1080 P60 / 1920 x 1080 P30
Resolução de imagem 12M / 10M / 8M / 5M / 3M / VGA
Idioma Português, Francês, Alemão, Italiano,Neerlandês, Sueco, Finlandês, Romeno,Húngaro, Checo,,
Gravação de áudio Microfone integrado
Cartão de memória Cartão MicroSD
Capacidade do cartão de memória	4 - 128 GB
Interface USB Micro USB
Desligamento automático 1 / 3 / 5 min
Proteção de ecrã 1 / 3 / 5 min

Peças principais (imagem A)

1 Fita de dupla face
2 Instalação da câmara
3 Porta AV
4 Microfone
5 Entrada de cartão

micro SD

6 Sensor de
movimentos
7 Ficha de alimentação auxiliar
8 Porta micro USB
9 Botão de alimentação

10 Câmara fotográfica
11 Botão para cima
12 Botão menu
13 Botão Biaxo
14 Ecrã
15 Cabo Micro USB

Instruções de segurança

• Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde este documento para referência futura.
• Utilize o produto apenas conforme descrito neste manual.
• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua imediatamente um produto danificado ou defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico qualificado para manutenção a fim de reduzir o risco de choque elétrico.

• Em caso de problema, desligue o produto da fonte de alimentação bem como outros equipamentos.
• Não exponha o produto à água ou humidade.
• As pilhas não recarregáveis não devem ser recarregadas.
• Não curto-circuite uma pilha ou bateria.
• Em caso de fuga de uma pilha, não permita que o líquido entre em contacto com a pele ou os olhos. Em caso de contacto, lave a área afetada com água em abundância e procure aconselhamento médico.
• Não utilize qualquer outro carregador para além do especificamente fornecido para utilização com o equipamento.
• Não tape as aberturas de ventilação.
• Tenha cuidado ao usar o produto enquanto conduz. Centre sempre a sua atenção na estrada.
• Não coloque o produto perto de fontes de calor, uma vez que tal pode danificar o produto.
• Não exponha o produto a temperaturas muito elevadas ou muito baixas nem a mudanças repentinas de temperatura ou humidade.
• Não instale o produto dentro da zona de funcionamento do airbag.
• Certifique-se de que o produto e o cabo de alimentação estão instalados e não interferem com a visão do condutor nem impedem o funcionamento de qualquer comando de condução.

Instalação do produto (imagem B)

Antes de utilizar o produto, o utilizador deve tomar conhecimento das leis e dos regulamentos aplicáveis à utilização do produto.

Em determinadas jurisdições, a utilização deste produto pode ser considerada como uma invasão de privacidade.

A montagem do produto no para-brisas pode ser regulada por lei em algumas jurisdições.

Cabe ao utilizador consultar as leis e regulamentos locais antes de instalar e utilizar este produto.

Desligue o motor do carro.

1. Limpe e desengordure o local onde pretende fixar o produto.

Coloque o produto mesmo por trás ou debaixo do espelho retrovisor.

1. Cole o produto no para-brisas utilizando a fita de dupla face A ①.

2. Insira um cartão microSD (não incluído) na ranhura do cartão microSD A ⑤.

3. Ajuste a posição da câmara A ⑩ para uma visualização ótima da estrada.

Certifique-se de que o produto e o cabo de alimentação estão instalados e não interferem com a visão do condutor nem impedem o funcionamento de qualquer comando de condução.

Centre sempre a sua atenção na estrada.

Ligar o produto a uma tomada elétrica

Opção 1:

1. Ligue a ficha elétrica auxiliar A ⑦ a uma tomada elétrica auxiliar.
2. Ligue a outra extremidade da ficha elétrica auxiliar A ⑦ à porta de alimentação A⑧.

Opção 2:

- Carregue o produto utilizando a porta USB A ③.

O produto liga-se automaticamente e começa a gravar quando liga o motor do seu carro.

Utilização do produto

1. Prima o botão de alimentação A ⑨ durante 3 segundos para ligar ou desligar o produto.
2. Prima Menu A ⑫ durante 3 segundos para passar para a interface de configuração.
3. Prima A ⑪ para cima ou A ⑬ para baixo para selecionar os parâmetros.
4. Prima A ⑨ para confirmar a definição.
5. Prima A ⑫ para sair do menu.

O produto liga-se automaticamente e começa a gravar quando liga o motor do seu carro.
Uma luz indicadora pisca a azul.
No canto superior esquerdo do visor A ^14 o ícone da câmara de filmar aparece e um ponto vermelho pisca.
A câmara desliga-se depois de o motor estar desligado.
A gravação é guardada automaticamente no cartão microSD (não incluído).

Menu

1. Prima Menu A ⑫ para entrar no menu.
2. Prima e mantenha A ⑫ para alternar entre os modos de vídeo, fotografia e reprodução.

O'icone no canto superior esquerdo indica o modo de funcionamento atual.

Modo de vídeo

O ícone de câmara de vídeo aparece no canto superior esquerdo do visor

A⑭.

1. Prima A ⑨ para iniciar ou parar a gravação.
2. Prima A ⑬ para ativar ou desativar a gravação de áudio.

Uma luz indicadora pisca a azul.
Se A⑦ for desligado, a câmara pára de gravar.
O produto guarda automaticamente as gravações no cartão micro SD.

Bloqueio de emergência

No modo de vídeo, prima o botão de bloqueio A⑫ para guardar a gravação como ficheiro apenas de leitura.

Esta gravação não pode ser substituída ou apagada quando o aparelho não está ligado a um computador.
