Tipo de produto	Pé de suporte para televisor LG
Modelo	ANGXDV77
Marca	LG
Dimensões (L x A x P)	20 x 179 x 323 mm
Peso	0,8 kg
Material	Plástico e metal
Cor	Preto (estimativa)
Compatibilidade	Televisores LG (modelos específicos)
Número de série	Indicado na parte traseira do produto
Instalação	Requer pelo menos duas pessoas
Ventilação	Deixe pelo menos 10 cm entre a parede e o monitor
Acessórios fornecidos	Parafusos M4 x L20 (4 peças)
Acessórios opcionais	Suporte de fixação na parede, cabo de segurança
Manutenção e limpeza	Limpe delicadamente com um pano macio; não esfregue excessivamente
Precauções de segurança	Não deixe crianças escalarem; instale em uma superfície plana e estável
Reparabilidade	Utilize apenas peças aprovadas pela LG
Garantia	Não cobre danos causados por acessórios não aprovados
Informações gerais	Projetado para uso com televisores LG; leia o manual antes de usar

Perguntas frequentes - ANGXDV77 LG

Qual é o peso máximo suportado pelo pé ANGXDV77?

O peso máximo não está especificado no manual. Este pé é projetado para televisores LG compatíveis. Por razões de segurança, utilize-o apenas com os modelos recomendados.

Este pé é compatível com todos os televisores LG?

Não, é compatível com uma seleção de modelos LG. Verifique a compatibilidade no manual ou no site da LG.

Como instalar o pé ANGXDV77?

Coloque o televisor com a tela voltada para baixo sobre uma superfície macia. Fixe o pé usando os quatro parafusos M4 fornecidos. Aperte sem forçar. Recomenda-se que duas pessoas levantem o aparelho.

Posso fixar este pé na parede?

Não, este pé é projetado para instalação em mesa. Para fixação na parede, utilize um suporte de parede aprovado pela LG.

Quais ferramentas são necessárias para a montagem?

Nenhuma ferramenta específica é necessária. Os parafusos são fornecidos. Uma chave de fenda Phillips pode ser útil para apertar.

O pé é fornecido com cabos?

Não, o pé contém apenas os parafusos de montagem. Os cabos devem ser comprados separadamente.

Como fazer a manutenção do pé?

Limpe com um pano macio e seco. Não use produtos químicos ou abrasivos. Limpe delicadamente para evitar arranhões.

O que fazer se um parafuso estiver faltando?

Entre em contato com o serviço ao cliente da LG para obter parafusos de reposição. Não use parafusos não aprovados.

O pé pode ser usado com um televisor curvo?

O manual não menciona televisores curvos. Verifique a compatibilidade com a LG.

Onde encontrar o número de série?

O número de série está gravado na parte traseira do pé. Anote-o para qualquer reclamação.

MANUAL DE UTILIZADOR ANGXDV77 LG

Leia esse manual atentamente antes de operar seu produit e guarde-o para consultas futuras.

AN-GXDV55

AN-GXDV65

AN-GXDV77

• A imagem àstra para ser不同类型 de seu produto.

Instruções de segurarça

Este Trickolo alerta o uso sobre a presenca de instruções importantes de operação e manutençao na litteratura que acompanha o aparecido.

• Ao levantar ou mover o produits, pelo menos das pessoas são necessarias, devo ao peso do produit.

• 0 produits pode cair, causando mau funciona ou ferimentos.

• Não deixe que crianças se penduem ou subam no produits. - O produit pode cair, causando ferimentos ou até a morte.

• Não instale o produit em um local que está instavel ou com vibração ou em um local em que o produits não esteja totalmente apoiado, como uma prateleira tremula ou um local inclinado.

• O produits peuvent cair ou virar, causando maimericanmente.
  funccionamento ou ferimentos.

• Coloque o produits em um piso plano e firme.
  Ao mover ou manusear um produto montado com a base, tenha cuidado para não danIFICAR a parte externa do produits.
  Se houver manchas ou impressoes digitais na superficie, limpe-as suavamente.

• Ao remove uma mancha, não use fora excessiva. Limpar com fora excessiva pode causar ricos ou descoloração no produits.

Montagem e preparacao

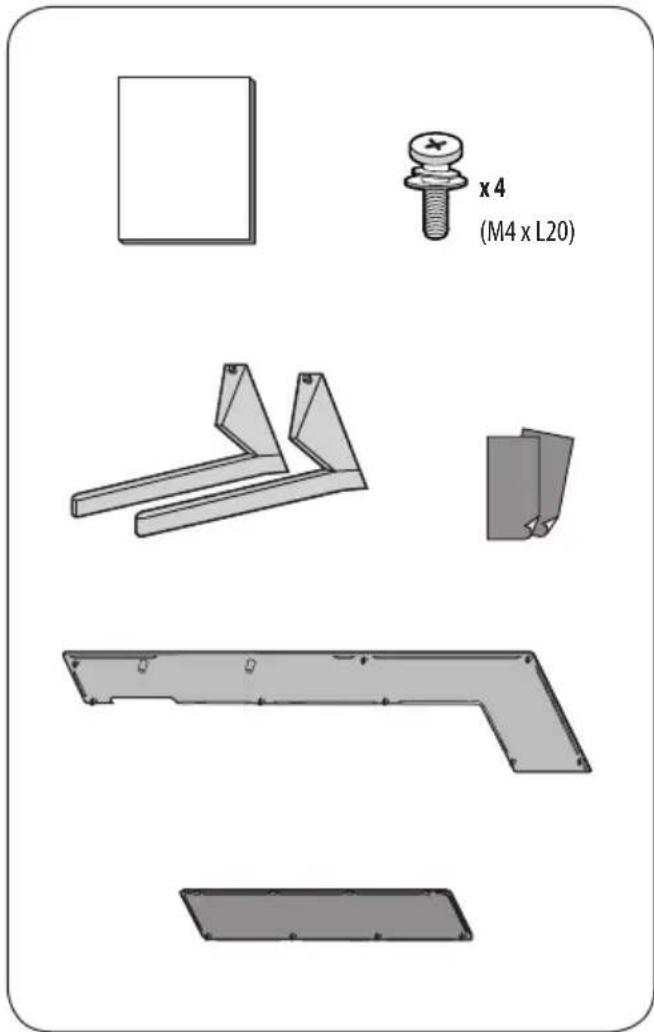

Acessórios

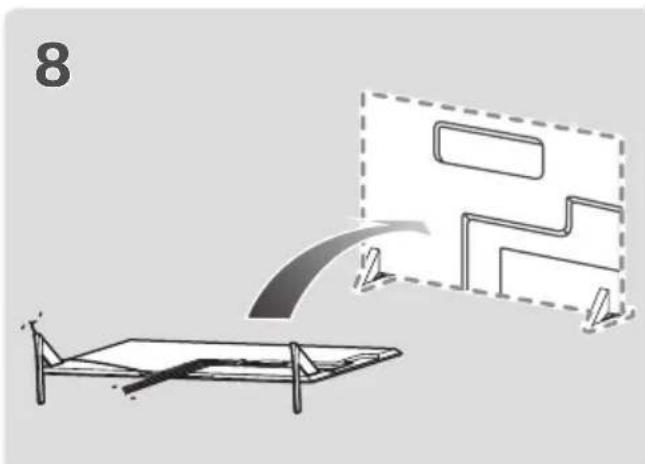

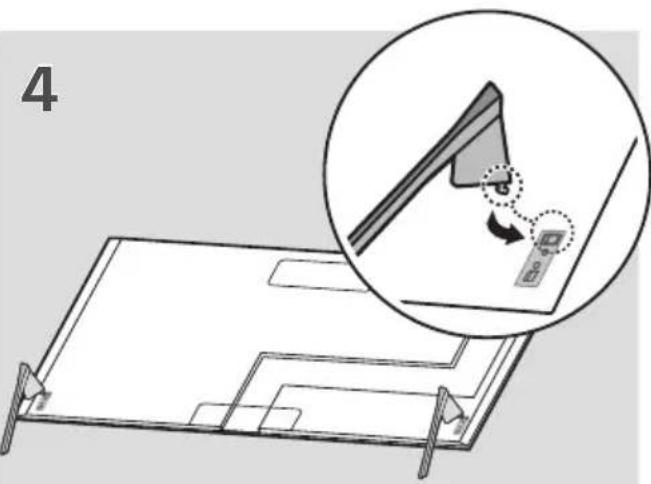

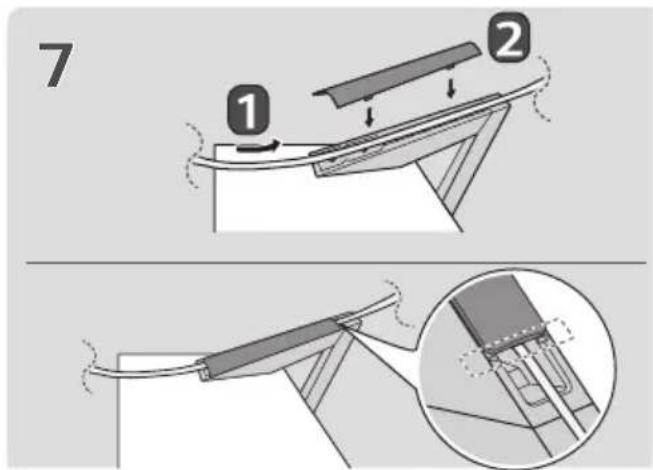

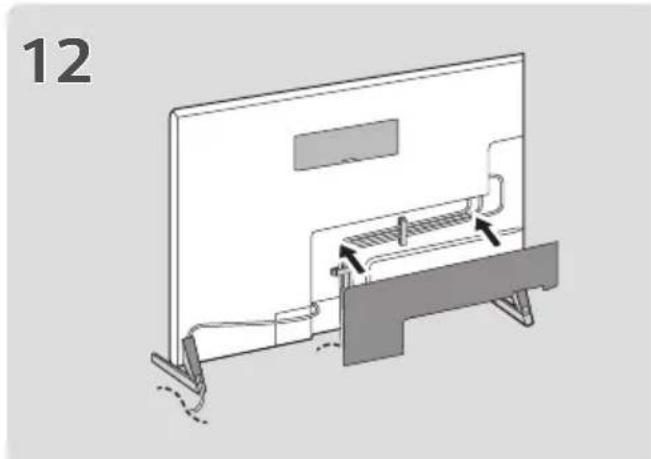

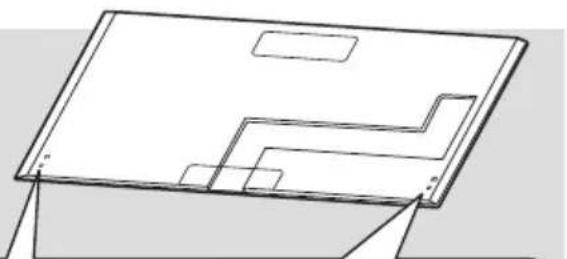

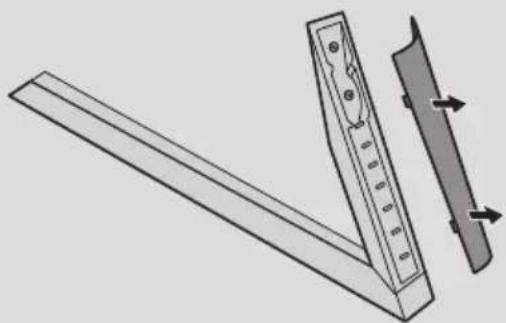

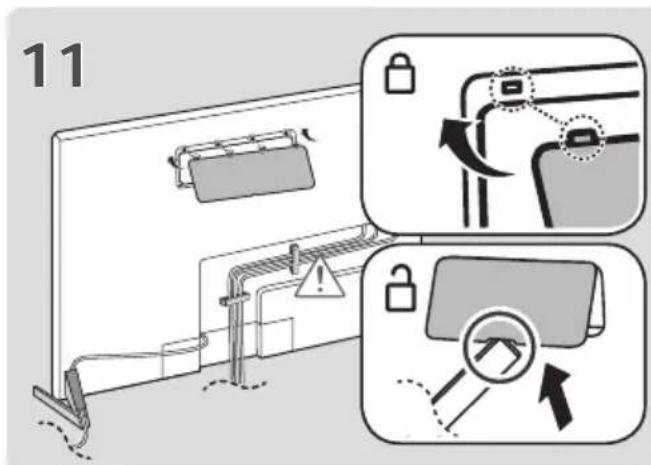

Como montar a base

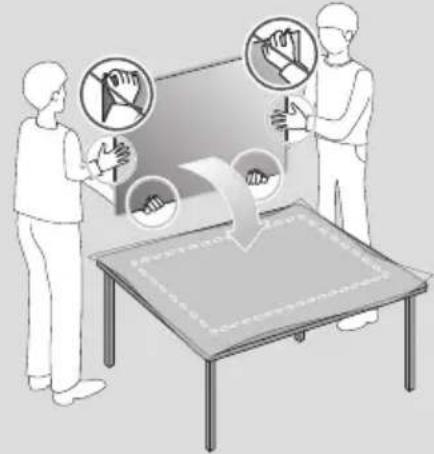

• Ao montar a base, colque o produit em uma mesa ou em um piso plano com aanela voltada para baixo. Aqui, colque primeiro um pano macio e fofo no local e, em seguida, colque o produit em cima dele para fazer que aanela seja danificada.
• Ao montar a base, verifique se os parafusos estao completeness presos. (Se eles nao estiverem completeness presos, o produits podera se inclinar para fronte(before de instalado.) Evite apertureos parafusos com forca excessiva porque a parte da junta dos parafusos pode se desgastar e os parafusos podem se soltar.
• Ao montar o produit, não use substantasias estranhas (óleo, lubricamente, etc.) nos parafusos.
• Isso pode causar danos ao produit.
• Antes de instalar um suporte de montagem em parede, desmonte a base realizando em ordem inversa o método de montagem da base.

1

3

4

5

X4

M4xL20

ISV

SEHN5D

2

1

6

1

2

3

Montagem na mesa

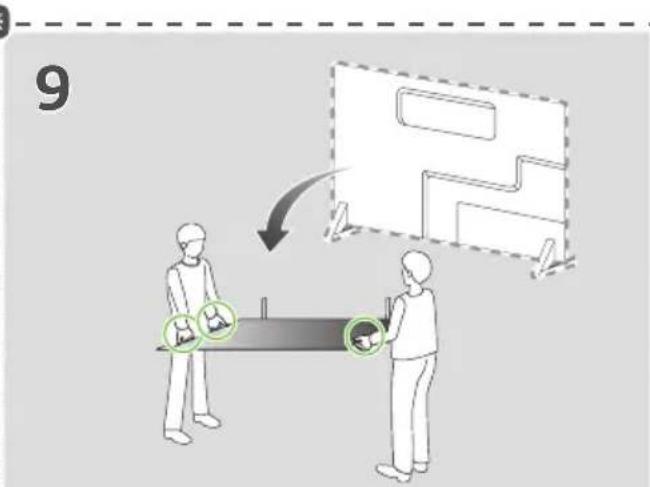

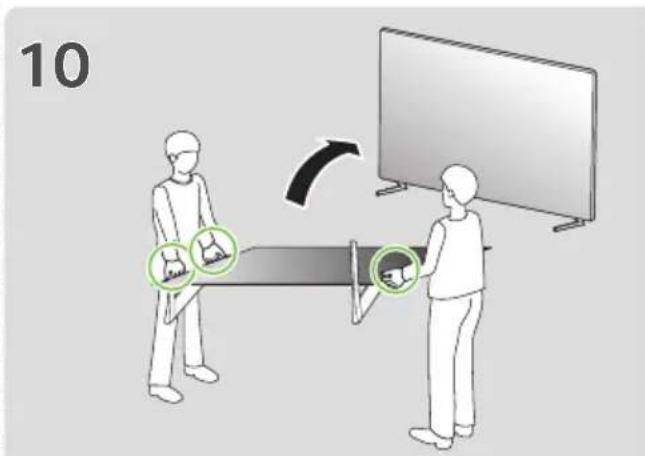

1 Levante e incline a TV até ela ficar na posicao vertical em cima da mesa.

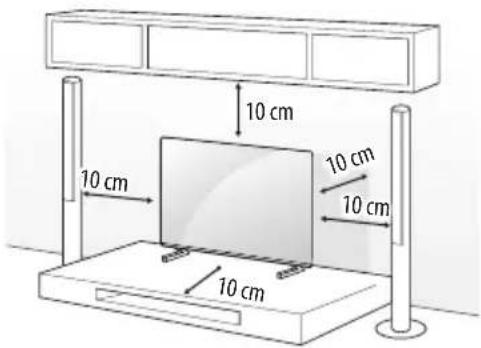

• Deixe 10 cm (minimo) de espaço da parede para ventilação.

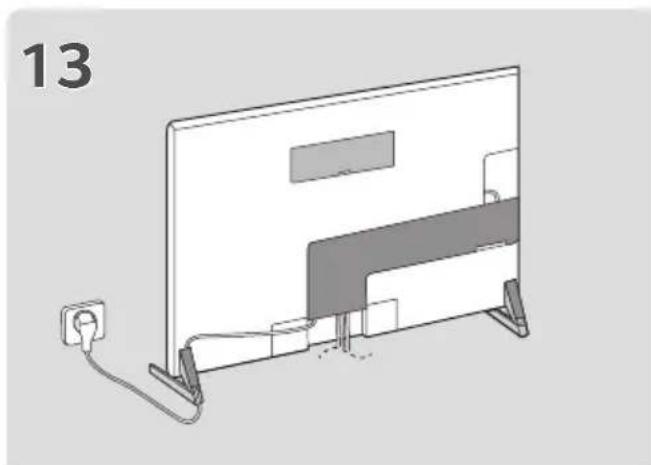

2 Conecte o cabo de alimentacao a uma tomada.

• Não aplique substancias estranhas (óleos, lubricantes, etc.) nos parafusos ao montar o produits. (0 produit pode ser danificado).
• Se você instalar a TV em um suporte, tome cuidado para evaporar que o produits se solte. Caso contrário, o produits podem cair causando lesões.
• Não use itens nãoaprovados para garantir a segurarca e a vidautildo produits.
• Qualquer dano ou lesão causados pelo uso de itens não aprovados não são cobertos pela garantia do fabricante.
• Verifique se os parafusos está parafusados corretemente e bem apertados. (Se eles não estiverem firmes, a TV pode inclinar para arente antes de ser instalada). Não use muito forca e aparece demais os parafusos; eles podem sofrer danos e não apertar corretemente.

• Utilize開放 a base autorizzato e suporte de montagem na parede feitos especialmente para produits LG.

• Nos termos da Lei de Defesa do Consumidor, a LG Electronics não sera responsable por nenhum mau funciona do produits, danos materiais ou ferimentos causados pelo uso de produits não autorizados pela LG Electronics.

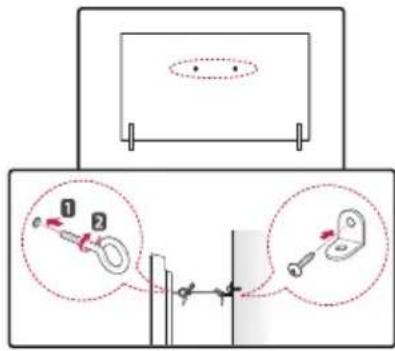

Fixação da TV a uma parede

1 Insira e fixe os olhais ou os suportes e os parafudos na parte deTRS da TV.
- Se houver parafudos inseridos na posicao dos olhais, remova-os antes.
2 Monte os suportes para parede com os parafudos.
Corresponda a posicao do suporte para parede com os olhais na parte deTRS da TV.
3 Conecte os olhais e os suportes de parede com firmeza usingo uma corda resistente. Mantenha a corda de segurar na posicao horizontal em relacao a superficie plana.
- Use uma plataforma ou um armário fortes e grandes o suficiente para apoiar a TV com segurarca.
- Não são fornecidos supORTes, parafusos e cordas. Você pode obter acessórios adiconais com o seu revendedor local.

Especificações

Nome do Modelo	Largura x Altura x Profundidade (mm)	Peso (kg)
AN-GXDV55 21 x 177 x 271 0,7
AN-GXDV65 21 x 177 x 284 0,8
AN-GXDV77 20 x 179 x 323 0,8

LG

Life's Good

O Modelo e o número de série do produits são encontrados na parteendale e na lateral do produits. Anote-os abaixo caso precise de serviços de manutenção.

Modelo

No. de série
