MANUAL DE UTILIZADOR LPC53 LG

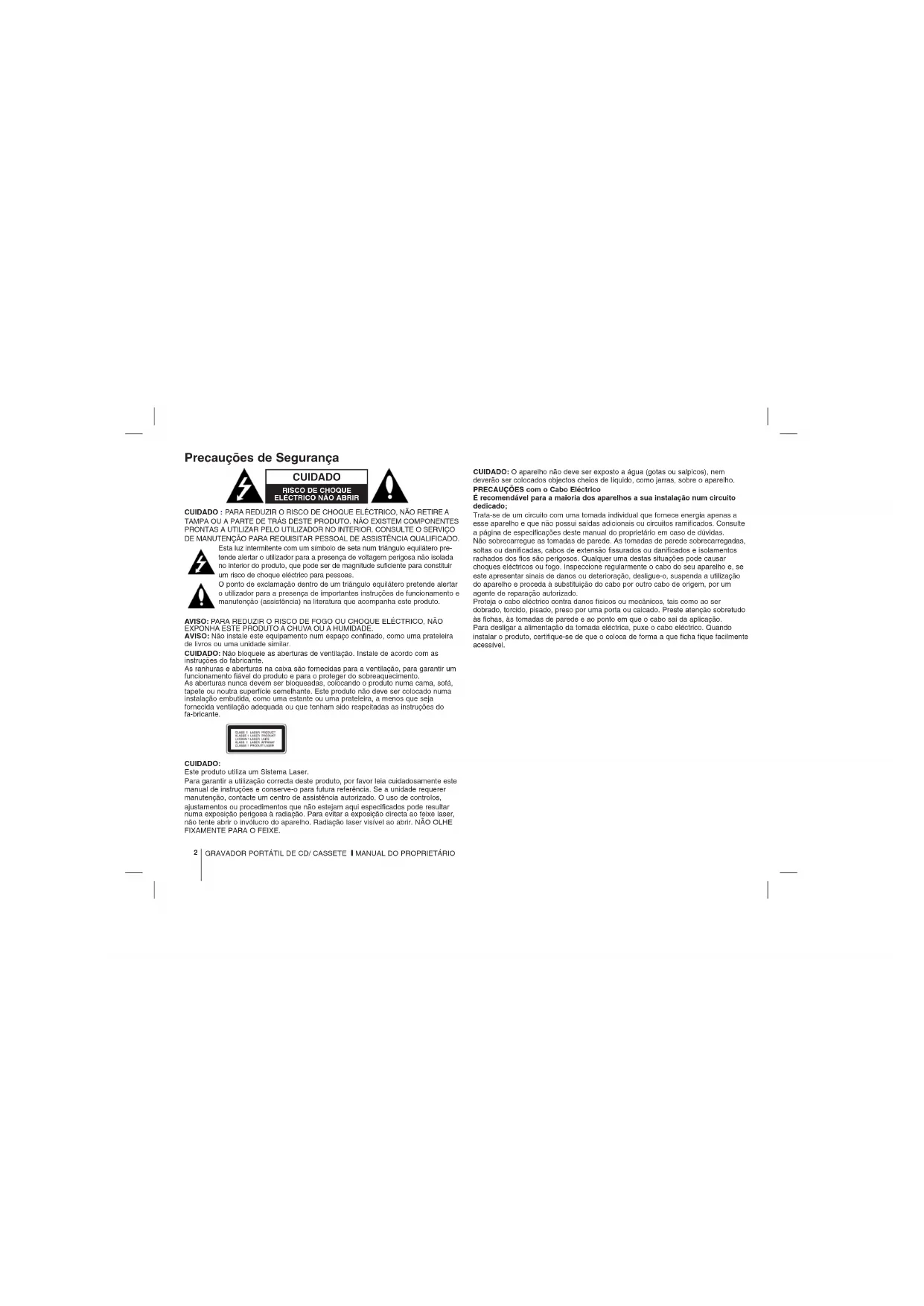

Precauções de Segurança

CUIDADO RISCO DE CHOQUE ELÉCTRICO NÃO ABRIR

CUIDADO : PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA OU A PARTE DE TRÁS DESTE PRODUTO. NÃO EXISTEM COMPONENTES PRONTAS A UTILIZAR PELO UTILIZADOR NO INTERIOR. CONSULTE O SERVIÇO DE MANUTENÇÃO PARA REQUISITAR PESSOAL DE ASSISTÊNCIA QUALIFICADO.

Esta luz intermitente com um simbolo de seta num triângulo equilátero pretende alertar o utilizador para a presença de voltagem perigosa não isolada no interior do produto, que pode ser de magnitude suficiente para constituir um risco de choque eléctrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero pretende alertar o utilizador para a presença de importantes instruções de funcionamento e manutenção (assistência) na literatura que acompanha este produto.

AVISO: PARA REDUZIR O RISCO DE FOGO OU CHOQUE ELÉCTRICO, NÃO EXRONHA ESTE PRODUTO A CHUVA OU A HUMIDADE.

AVISO: Não instale este equipamento num espaço confinado, como uma prateleira de livros ou uma unidade similar.

CUIDADO: Não bloquele as aberturas de ventilação. Instale de acordo com as instruções do fabricante.

As ranhuras e aberturas na caixa são fornecidas para a ventilação, para garantir um funcionamento fiável do produto e para o proteger do sobrequecimento. As aberturas nunca devem ser bloqueadas, colocando o produto numa cama, sofã, tapete ou noutra superfície semelhante. Este produto não deve ser colocado numa instalação embutida, como uma estante ou uma prateleira, a menos que seja fornecida ventilação adequada ou que tenham sido respeitadas as instruções do fa-bricante.

CUIDADO:

Este produto utiliza um Sistema Laser. Para garantir a utilização correcta deste produto, por favor leia cuidadosamente este manual de instruções e conserve-o para futura referência. Se a unidade requerer manutenção, contacte um centro de assistência autorizado. O uso de controles, ajustamentos ou procedimentos que não estejam aqui especificados pode resultar numa exposição perigosa à radiação. Para evitar a exposição directa ao feixe laser, não tente abrir e invólucro do aparelho. Radiação laser visível ao abrir. NÃO OLHE FIXAMENTE PARA O FEIXE.

2 | GRAVADOR PORTÁTIL DE CD/ CASSETE | MANUAL DO PROPRIETÁRIO

CUIDADO: O aparelho não deve ser exposto a água (gotas ou salpicos), nem deverão ser colocados objectos cheios de líquido, como jarras, sobre o aparelho. PRECAUCÕES com o Cabo Eléctrico

É recomendável para a maioria dos aparelhos a sua instalação num circuito dedicado;

Trata-se de um circuito com uma tomada individual que fornece energia apenas a esse aparelho e que não possui saídas adicionais ou circuitos ramificados. Consulte a página de especificações deste manual do proprietário em caso de dúvidas. Não socrecarregue as tomadas de parede. As tomadas de parede sobrecarregadas, soltas ou danificadas, cabos de extensão fissurados ou danificados e isolamentos rachados dos fios são perigosos. Qualquer uma destas situações pode causar choques eléctricos ou fogo. Inspeccione regularmente o cabo do seu aparelho e, se este apresentar sinais de danos ou deterioração, desligue-o, suspenda a utilização do aparelho e proceda à substituição do cabo por outro cabo de origem, por um agente de reparação autorizado.

Proteja o cabo eléctrico contra danos físicos ou mecânicos, tais como ao ser dobrado, torcido, pisado, preso por uma porta ou calcado. Preste atenção sobretudo às fichas, às tomadas de parede e ao ponto em que o cabo sal da aplicação. Para desligar a alimentação da tornada eléctrica, puxo o cabo eléctrico. Quando instalar o produto, certifique-se de que o coloca de forma a que ficha fique facilmente acessível.

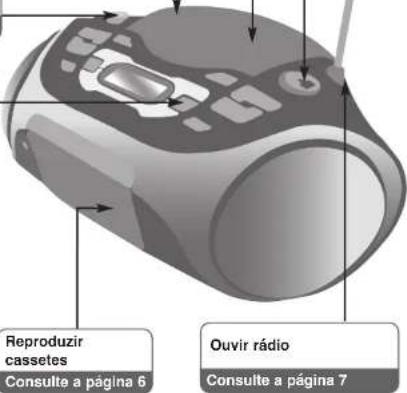

O seu GRAVADOR DE CASSETES pode fazer muito mais

PORTUGUÊS

Consulte a página 8

Ouvir música com o seu leitor portátil - Conecte o cabo á parte traseira da unidade.

Reproduzir música com USB

Consulte a página 8

Reproduzir cassetes Consulte a página 6 Ouvir rádio Consulte a página 7

Índice

Fonte de alimentação 4

Informações sobre o Controlo Remoto 5

Ouvir CD 6

Ouvir cassetes 6

Ouvir rádio 7

Ouvir música com o seu leitor portátil 8

Reproduzir música com USB 8

Gravação 9

Acertar o relógio 10

Resolução de Problemas 11

Especificações 11

Fonte de alimentação

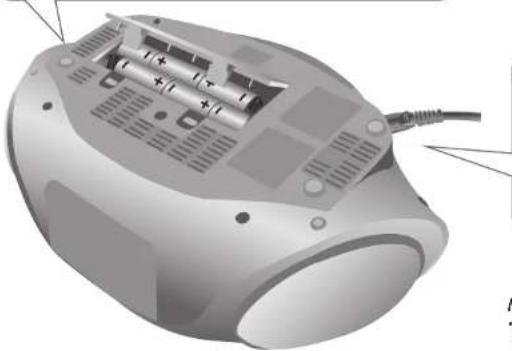

Colocação das Pilhas

1. Prima e abra o compartimento das pilhas.
2. Coloque sels pilhas tipo "C" (R14) (não fornecidas) no compartimento, certificando-se de que as polaridades e ficam devidamente posicionadas.
3. Volte a colocar a tampa do compartimento das pilhas no lugar.

Insira as pilhas no controlo remoto

Certifique-se de que as polaridades + (positiva) e - (negativa) das pilhas (tamanho AAA)

correspondem com as indicadas no controlo remoto.

Ligação do Cabo Eléctrico AC

1. Antes de conectar o cabo de alimentação AC, verifique se voltagem em utilização da unidade é idêntica à voltagem do seu provedor local.
2. Conecte uma extremidade do cabo de alimentação AC (incluído) ao Adaptador AC IN localizado na traseira da sua unidade.
3. Ligue a outra extremidade à tomada eléctrica.

NOTA:

• Desligue o cabo eléctrico AC da tomada, se não pretender utilizar o aparelho durante um longo período de tempo.
• Para evitar danos causados por possíveis derramamentos das pilhas, remova as pilhas se não pretender utilizar a unidade durante longos períodos de tempo.
• Quando as pilhas estiverem fracas, substitua todas as pilhas por novas.
• Enquanto a unidade estiver ligada com o cabo eléctrico AC à tomada, as pilhas não se gastam.

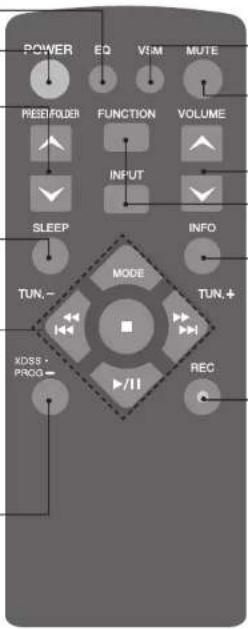

Informações sobre o Controlo Remoto

Regulação da qualidade de som

Pode escolher impressões de som.

Ligar ou desligar

Para entrar no modo de poupança de energia pressione e aguarde.

Procurar uma pasta de ficheiros MP3/WMA

Quando um CD com ficheiros MP3/WMA em

vanas pastas estiver a ser reproduzido, prima PRESET/FOLDER para seleccionar a pasta que prelenda reproduzir.

Pretenhãe reproduzi: Seleccione um 'número predefinido' para uma estação de radio

(consulte a secção Ouvir rádio / page 7)

Adormecer a ouvir o seu leitor

Ouvir as faixas repetidamente

Pressione MODE repetidamente, pode desfrutar da música repetidamente ou aleatoriamente.

: Procurar / Ignorar a estação de rádio, música e ficheiros.

▶/II : • CD / USB - Inicia ou faz uma pausa na reprodução

- Cassete - Avançar / Reprodução inversa

■ : Interrompe a reprodução ou gravação

XDSS

Pressione XDSS para reforçar o treble, bass e o efeito ambiente.

Para memorizar estações de rádio

(consulte a secção Ouvir rádio / page 7)

Ouça as faixas que pretender por qualquer ordem

(Consulte a secção Ouvir CD / page 6)

POWER EQ V: M MUTE PREAD/FOLDER FUNCTION VOLUME INPUT SLEEP INFO TUN.- MODE TUN.+ XDDS PROG- /II REC

VSM (Virtual Sound Matrix)

Prima o botão novamente para o som voltar a ser

emitido.

Regule o volume quando utilizar qualquer função.

Para modificar as funções ou entradas

Consulte informações sobre a sua música

Os ficheiros MP3/WMA normalmente são

apresentados com etiquetas. A etiqueta fornece informações sobre o Titulo, o Interprete, o Álbum

ou a Duraçao: Prima a tecla INFO durante a reproducção do um ficheiro para poder

reprodução de um fenheiro para acuda

Começa a gravação

Ouvir CD

O CD de áudio e o CD de MP3/WMA podem ser reproduzidos neste leitor.

	NO LEITOR	NO CONTROLO REMOTO
1. Abra a porta do compartimento do CD:	CD OPEN
2. Introduza o CD: Com a etiqueta voltada para cima.
3. Feche a porta do compartimento do CD:	CD OPEN
4. Seleccione a função de CD:	FUNCTION	FUNCTION
5. Inicie a reprodução do CD:	▶	▶/II
6. Como terminar a reprodução do CD:	■□	■□

Ouvir um CD - o que mais pode fazer

Fazer uma pausa na reprodução ou reiniciar o CD

Pressione CD PAUSE na unidade ou ▶/II no controlo remoto durante a reprodução. Pressione ▶na unidade ou ▶/II no controlo remoto para continuar a reprodução.

Procurar uma determinada secção numa falxa

Pressione e aguarde ◀◀◀◀/▶▶▶▶ durante a reprodução.

Pressione e aguarde I◀◀◀◀/▶▶▶▶ apenas com o estado parado. A faixa salta continuamente de cada vez.

Saltar para outra falxa

Pressione ▶◀◀◀/▶▶▶▶ apenas no estado parado.

Ouvir as suas falxas por qualquer ordem

Pode ouvir até 40 faixas num CD pela ordem que escolher. Insert a CD and wait for it to be read. Pressione e aguarde PROG e utilize

I◄◄◄◄/►►►► I para seleccionar a faixa. Prima PROG novamente para guardar e seleccionar a faixa seguinte. Prima ►/II. Para apagar a sua seleção, prima ■ duas vezes. Reproduzir musica utilizando USB, pode igualmente ajustar este programa.

6 | GRAVADOR PORTÁTIL DE CD/ CASSETE | MANUAL DO PROPRIETÁRIO

Ouvir cassetes

	NO LEITOR	NO CONTROLO REMOTO
1. Seleccione a função CASSETE	FUNCTION	FUNCTION
2. Abra a porta do compartimento para cassetes	PUSH EJECT
3. Introduza a cassete
4. Feche a porta do compartimento para cassetes
5. Inicie a reprodução da cassete	◀ / ▶	▶/II
6. Como interromper a reprodução da casseteO leitor de cassetes detém-se automaticamente no fim da cassete.	■	■

Ouvir cassetes - o que mais pode fazer

Reproduzir durante Avanço ou Retrocesso

Após pressionar ◀◀◀◀◀/▶▶▶▶▶ I durante a reprodução, ou parado, pressione ◀ / ▶ quando quiser.

MODO INVERSÃO AUTOMÁTICO

Pode definir a cassete para reproduzir apenas 1 lado até ao final da cassete ou ambos os lados, pressionando MODE no controlo remoto uma ou mais vezes.

Ouvir rádio
	NO LEITOR	NO CONTROLO REMOTO
1. Seleccione FM ou AM:	FUNCTION	FUNCTION
2. Seleccione a estação de rádio:	TUNING (-)/ TUNING (+)	TUN.- / TUN.+
3. Para 'memorizar' uma estação de rádio: Será apresentado no visor um número predefinido.	Pressione e aguarde PROG	Pressione e aguarde PROG
4. Como selecionar uma estação 'memorizada':	◀ / ▶	PRESET/FOLDER
5. Para confirmar, prima: Podem ser memorizadas até 50 estações de rádio. (AM:20, FM:30)	PROG	PROG

O que mais pode fazer quando ouve rádio

Procurar automaticamente estações de rádio

Pressione e aguarde TUNING (-)/TUNING (+) no reprodutor ou

TUN - /TUN + no controlo remoto. O sintonizador faz automaticamente a

pesquisa e para ao encontrar uma estação de rádio.

Elimina todas as estações memorizadas

Pressione e aguarde ■ dois segundos. "CLEAR" aparecerá. Pressione ■

na unidade para apagar todas as estações guardadas.

Ouvir música com o seu leitor portátil

	NO LEITOR	NO CONTROLO REMOTO
1. Conecte o reprodutor portátil ligando a unidade em PORTABLE IN no reprodutor.
2. Ligue o fornecimento de energia:	∅/I	POWER
3. Seleccione a função PORTABLE:	FUNCTION	INPUT
4. Ligue o leitor portátil e início a reprodução:

Reproduzir música com USB

	NO LEITOR	NO CONTROLO REMOTO
1. Ligue o leitor portátil ao sistema com um cabo USB (não fornecido).
2. Seleccionar a função USB:O visor apresentará a mensagem CHECKING, seguida pelo número de ficheiros apresentados:	FUNCTION	INPUT
3. Comece a reprodução do USB:	▶	▶/II
4. Para parar a reprodução do USB:	■□	■□
5. Antes de desligar o leitor portátil de USB, passe para outra função, premindo:	FUNCTION	FUNCTION ou INPUT
6. Remova o leitor USB:

NOTAS

• Alguns dispositivos portáteis não são compatíveis com este sistema.
• Quando vários cartões estão ligados ao leitor de cartões de memória é reconhecido o primeiro cartão detectado.
• Não remova o dispositivo USB durante o funcionamento.
• E necessário efectuar uma cópia de segurança para prevenir danos nos dados.
• Se utilizar uma extensão USB ou um hub USB, o dispositivo USB pode não ser reconhecido.
• Um dispositivo que utilize um sistema de ficheiros NTFS não será suportado (Só são admitidos sistemas de ficheiros FAT (16/32)).
• Câmaras digitais e telemóveis não são suportados.
• A porta USB da unidade não pode ser ligada ao PC. A unidade não pode ser utilizada como dispositivo de armazenamento.
• USBs do tipo HDD poderão não funcionar correctamente quando não tiverem energia independente.
• Para reproduzir a partir da primeira faixa, pressione ■ duas vezes durante a reprodução CD/USB.

Gravação

Gravar para USB ou Cassete.

Conecte USB ou introduza a cassete virgem no reprodutor antes de iniciar a gravação.

	NO LEITOR	NO CONTROLO REMOTO
1. Seleccione o modo em que quer gravar e reproduzir	FUNCTION	FUNCTION or INPUT
2. Para iniciar a Gravação:	● / II	● / REC
3. Seleccione USB/ TAPE	→ ● / II	→ ● / REC
4. Gravação para USB Seleccione ONE (Um) / ALL (Todos)	→ ● / II	→ ● / REC
5. Parar a gravação	■_	■_

Gravação - o que mais pode fazer

Pausar a gravação

Pressione ● / || quando esta a gravar para uma cassete.

Ajuste a velocidade de gravação

Velocidade normal - Pressione ● / || no estado de reprodução para gravar o CD para o USB a uma velocidade normal ex: Reprodução e gravação em tempo real.

Alta velocidade - Pressione ● / II no estado parado para gravar de CD para USB a alta velocidade. Durante a gravação a alta velocidade não existirá saída de som da coluna.

Gravar a sua voz

Na função TAPE, pressione ●/II. Depols "MIC REC" Irá aparecer. Grave a sua voz. Para terminar a gravação pressione ■□

NOTAS

• Durante a gravação de MP3 / WMA, o visor mostrará a percentagem do progresso de gravação "XX [ 100 ]" após cada ficheiro gravado.
• Durante a gravação de MP3 / WMA não existirá saída de som da coluna.
• Não pode gravar emissões de rádio para USB.

A realização de cópias não autorizadas de material protegido por direitos de autor, incluindo programas de computador, ficheiros, difusões e gravações de som, pode ser considerada uma infracção dos direitos de autor e constituir uma ofensa criminal. Este equipamento não deve ser utilizado para estes fins.

Seja responsável

Respeite os direitos de autor

Acertar o relógio

	NO LEITOR
1. Prima pelo menos durante 2 segundos:	CLOCK
2. Seleclone entre: AM 12:00 (para apresentação de am e pm) ou 0:00 (para apresentação de 24 horas).	I ◀◀◀◀/▶▶▶▶I
3. Confríme a sua seleção:	CD PAUSE/SET
4. Seleclone as horas:	I ◀◀◀◀/▶▶▶▶▶I
5. Prima:	CD PAUSE/SET
6. Seleclone os minutos:	I ◀◀◀◀/▶▶▶▶▶▶I
7. Prima:	CD PAUSE/SET

Utilizar o seu leitor como um despertador

Prima e mantenha premido TIMER no leitor durante dois segundos. Cada function, TUNER, CD, USB, TAPE pisca durante dois segundos. Prima CD PAUSE/SET no leitor quando aparecer a função com que desejar despertar.

Se seleccionar TUNER, serão apresentadas as estações que tem memorizadas como predefinições. Use I◀◀◀◀/▶▶▶▶ no leitor para seleccionar a estação que deseja, e depois prima CD PAUSE/SET. Será apresentada a informação da ON TIME. É neste momento que pode programar a hora a que pretende que o alarme se desligue. Use I◀◀◀◀/▶▶▶▶▶ no leitor para alterar as horas e os minutos, e prima CD PAUSE/SET para guardar.

Será apresentada a informação da OFF TIME. E aqui que regula a hora em que pretende desligar a função. Use ◀◀◀◀▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Quando o sistema estiver desligado, pode verificar a hora para a qual o alarme está programado, premindo TIMER. Pode também ligar e desligar o alarme, premindo TIMER. Para programar o alarme para desligar a uma hora diferente, ligue o sistema e reprograme o alarme, seguindo os mesmos passos indicados inicialmente.

Adormecer a ouvir o seu leitor

Pressione SLEEP no controlo remoto uma ou mais vezes para seleccionar o tempo de atraso e o leitor apagar-se-á. Pressione SLEEP no controlo remoto repetidamente, pode ajustar o tempo de 90 a 10 minutos.

Regulação da qualidade de som

Pode escolher impressões de som. Prima EQ no controlo remotorepetidamente. O ecrã muda pela ordem seguinte: FLAT → POP → ROCK → CLASSIC

VSM (Virtual Sound Matrix)

Pode seleccionar o som Virtual. Prima VSM no controlo remoto para definir o som virtual.

Informações sobre MP3/WMA

A compatibilidade do Disco MP3/WMA com esta unidade é limitada como se ilustra a seguir:

- Frequência de Amostragem 8 - 48kHz(MP3), 32 - 48kHz(WMA)

• Taxa de Bits 8 - 320kbps(MP3), 48 - 320kbps(WMA)

- O formato físico do CD-R deve ser "ISO 9660"

- Se gravar ficheiros MP3/WMA, utilizando o software que não consegue criar um FILE SYSTEM (SISTEMA DE FICHEIROS), como por exemplo "Direct-CD" etc., será impossível reproduzir ficheiros MP3. Recomenda-se a utilização de "Easy-CD Creator", o qual cria um sistema de ficheiros ISO 9660.

- Não utilize caracteres especiais como "/ : * ? " < >"etc. - Suporta até 99 ficheiro, e cada um pode conter até 999 faixas de som.

- Tem de definir a opção de formato de disco (Mastered) para que os discos sejam compatíveis com reprodutores LG quando formatando discos regraváveis.

Quando é definida a opção de Live File System, não pode utiliza-lo em reprodutores LG.

Resolução de Problemas
Sintoma Causa Correccão

POWER
Não há corrente eléctrica	O cabo eléctrico não está ligado.	Ligue o cabo eléctrico.
	A pilha está gasta.	Troque a pilha por uma nova.
RADIO
Não é emitido som	Este interruptor de função não está definido para modo de Rádio.	Regule o interruptor para o modo de Rádio.
São emitidos alguns ruidos.	Existem dispositivos electrónicos nas proximidades do leitor.	Coloque o leitor afastado dos dispositivos.
CD
A unidade não inicia a reprodução.	É introduzido um disco que não pode ser reproduzido.	Insira um disco reproduzível.
	O disco foi colocado virado ao contrário.	Coloque o disco com o lado gravado virado para baixo.
	O disco não está colocado dentro da guia.	Coloque o disco correctamente no compartimento, dentro do encaixe.
	O disco está sujo.	Limpe o disco.
TAPE
Incapaz de gravar	Abas de protecção de gravação são removidas.	Cubra os buracos na traseira superior da cassete com um reforço.
Controlo Remoto
O controlo remoto não funciona adequadamente.	O controlo remoto está muito longe da unidade.	Opere o controlo remoto dentro de uma distância de 23 pés (7 m).
	Há um obstáculo no caminho do controlo remoto e da unidade.	Remova o obstáculo.
	As pilhas do controlo remoto estão gastas.	Substitua as baterias por outras novas.

Especificações

Gerais

Alimentação eléctrica Consulte o painel traseiro da unidadeConsumo de energia Consulte o painel traseiro da unidadePeso Liquido 2.61 kgDimensões externas (L x A x P) 391 x 162 x 280 mmPotência de Saída (T.H.D 10%) 2.5 W X 2 ChColunas 3 Ohm X 2Funcionamento com Pilhas DC 9 V

Tuner

FM

Capacidade de Sintonização 65 - 108 MHz, 87.5 - 108.0 MHzFrequência Intermádia 10.7 MHzAntena Telescopic antenna

AM

Capacidade de Sintonização 522 - 1620 kHz or 520 - 1720 kHzAntena Antena de barra de ferrite

CD

Resposta da frequência 100 - 18000 HzRelação sinal-ruído 55 dBT.H.D 0.5 %

Cassette tape player

Sistema do Gravação AC Bias Magnet Erase

Resposta da frequência 125 - 8000 HzRelação sinal-ruído 40 dB

USB

Versão 1.1

Design e especificações sujeitos a alteração sem aviso prévio.

GRAVADOR PORTÁTIL DE CD/ CASSETE | MANUAL DO PROPRIETÁRIO
