MANUAL DE UTILIZADOR 40LX541H LG

Segurança e Referência

LED TV*

* A TV LG LED aplica luzes de fundo LED ao ecrã LCD.

Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.

Instruções de segurança

Leia atentamente estas precauções de segurança antes de utilizar o produto.

AVISO

Não coloque a TV nem o controlo remoto nos seguintes ambientes:

• Um local exposto à luz directa do sol
• Um local com humidade elevada, como p. ex. uma casa de banho
- Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
- Próximo de balcões de cozinha ou humidifi cadores, onde possam facilmente fi car expostos a vapor ou óleo
• Uma área exposta à chuva ou ao vento
- Próximo de recipientes com água, como p. ex. jarras

Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto.

Não coloque o produto onde possa fi car exposto ao pó. Isto pode provocar perigo de incêndio.

A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.

Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira. Pode sofrer um choque eléctrico devido ao excesso de humidade.

Certifi que-se de que liga o cabo de alimentação à corrente de terra. (Excepto dispositivo que não estejam ligados à terra.) Pode sofrer um choque eléctrico ou ferimentos.

Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não fi car totalmente fi xo, isto poderá provocar um incêndio.

Certifi que-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Não coloque um objecto pesado ou o próprio produto em cima de cabos de alimentação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico.

Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléctrico.

Não ligue demasiados aparelhos eléctricos num único bloco de tomadas eléctricas. Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento.

Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar aparelhos externos. Caso contrário, poderá provocar ferimentos ou danos do produto.

Mantenha o material dissecador da embalagem ou a película de vinil fora do alcance das crianças. O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.

Não deixe os seus filhos treparem ou agarrarem-se à TV.

Caso contrário, a TV pode cair, provocando ferimentos graves.

Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingerir pilhas usadas, leve-a imediatamente a um médico.

Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede. Pode sofrer um choque eléctrico. (Dependendo do modelo)

Não coloque nem guarde substâncias inflamáveis perto do produto. Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substâncias inflamáveis.

Não deixe cair objectos metálicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produto, nem objectos inflamáveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção especial. Existe o perigo de choque eléctrico, incêndio ou ferimentos. Se deixar cair um objeto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência.

Não pulverize água no produto nem o esfregue com uma substância inflamável (diluente ou benzeno). Se o fizer, poderá dar origem a incêndios ou choques eléctricos.

Evite que o produto sofra choques de impactos, a queda de objectos para dentro do produto, nem bata no ecrã com nada. Pode sofrer ferimentos ou o produto pode ficar danificado.

Nunca toque neste produto nem na antena durante um trovão ou relâmpagos. Pode sofrer um choque eléctrico.

Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente. Uma faísca pode dar origem a um incêndio ou queimaduras.

Não desmontar, reparar ou modificar o produto sem ajuda de um especialista. Se o fizer, poderá dar origem a incêndios ou choques eléctricos. Contacte o centro de assistência para qualquer verificação, calibração ou reparação.

Se ocorrer uma das seguintes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assistência local.

• O produto sofre um choque de impacto
• O produto ficou danificado
- Objectos estranhos entraram no produto
• O produto deita fumo ou tem um cheiro estranho

Isto poderá provocar um incêndio ou um choque eléctrico.

Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada. A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctricas, choques eléctricos ou incêndios.

O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com líquidos, tal como vasos, em cima do aparelho.

Não instale o produto numa parede, caso corra o risco de ficar exposto a óleo ou fumo gorduroso. Isto poderá danificar o produto e provocar a respectiva queda.

Se entrar água ou qualquer outra substância estranha no produto (transformador CA, cabo de alimentação, TV), desligue o cabo de alimentação e contacte de imediato o centro de assistência. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Utilize apenas transformadores CA e cabos de alimentação autorizados e aprovados pela LG Electronics. Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto.

Nunca desmonte o transformador CA nem o cabo de alimentação. Isto poderá provocar um incêndio ou um choque eléctrico.

ATENÇÃO

Instale o produto num local que não esteja exposto a ondas de rádio.

Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléctricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque eléctrico.

Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente.

Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.

Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.

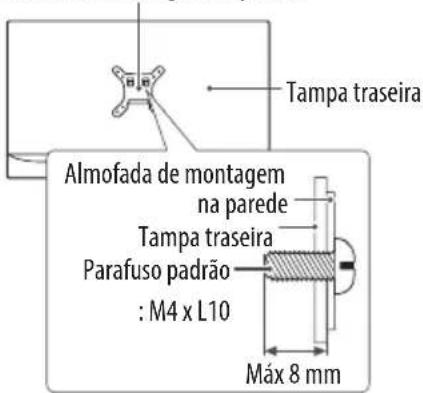

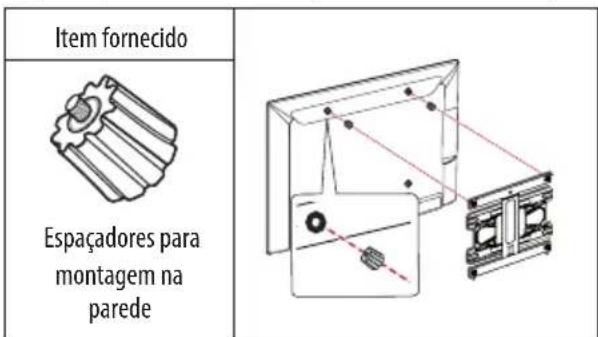

Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.

Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante.

Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Recomendamos manter uma distância mínima equivalente a 2-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.

Utilize apenas os tipos de pilhas especificadas. Pode provocar danos no controlo remoto.

Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.

As pilhas não devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar directa, lareiras e aquecedores eléctricos.

NÃO coloque pilhas não recarregáveis no carregador.

Certifique-se de que não existem objectos entre o controlo remoto e o respectivo sensor.

O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.

Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.

Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interruptor.) Isto poderá provocar danos mecânicos ou choques eléctricos.

Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto.

• A distância entre o produto e a parede deve ser superior a 10 cm.
- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).
- Não instale o produto em cima de alcatifas ou almofadas.
- Certifique-se de que ventilação não fica obstruída por uma toalha ou uma cortina.

Caso contrário, isto poderá provocar um incêndio.

Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto.

Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idêntico.

Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.

Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho.

Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.

Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.

Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel.

Caso contrário, isto poderá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corrosão ou fracturas).

Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.

Pegue na ficha para desligar o cabo.

Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provocar um incêndio.

Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação.

A TV ou o cabo de alimentação podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.

Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outra pessoa porque o produto é pesado.

Caso contrário, poderá provocar ferimentos.

Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projector.

O pó acumulado pode provocar avarias mecânicas.

Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.

Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.

O painel é um produto de alta tecnologia com uma resolução de dois milhões a seis milhões de pixéis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto.

Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa uma avaria.

A visualização de uma imagem fixa (p. ex. logótipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem.

Para evitar a ocorrência deste fenómeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado.

Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel.

Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

Som gerado

Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto.

O som que é gerado não afecta o desempenho nem a fiabilidade do produto.

Não utilize aparelhos eléctricos de alta tensão junto à TV (p. ex., um mata-moscas elétrico).

Preparação

NOTA

• A imagem indicada pode diferir da sua TV.
- A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
- Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
- Poderão ser adicionadas novas funcionalidades a esta TV no futuro.
- A TV pode ser colocada em modo de espera para reduzir o consumo eléctrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.
- A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.
- Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
- As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à actualização das funções do produto.
- Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

$$ ^ {*} A \leq 1 0 \mathrm{mm} $$

$$ ^ {*} \mathrm{B} \leq 1 8 \mathrm{mm} $$

• Utilize um cabo certificado com o logótipo HDMI incluído.
• Se não utilizar um cabo HDMI certificado, o ecrã pode não aparecer ou pode ocorrer um erro de ligação. (Tipos de cabo HDMI recomendados)
• Cabo HDM ^TM de alta velocidade (3 m ou menos)
• Cabo HDM ^TM de alta velocidade com Ethernet (3 m ou menos)

ATENÇÃO

• Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.
• Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
• Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida.

Objectos adquiridos em separado

Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade sem qualquer notificação prévia. Contacte o seu revendedor para comprar estes objectos. Estes aparelhos só funcionam com determinados modelos. O nome ou design do modelo podem ser alterados consoante a actualização das funções do produto, circunstâncias do fabricante ou políticas.

(Dependendo do modelo)

Relógio LEDLEC-003	Dispositivo áudio da LG
AN-WF500Wi-Fi/Bluetooth Dongle

Manutenção

Limpar a TV

Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho.

• Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada eléctrica e todos os outros cabos.
• Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada eléctrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente.

Ecrã, estrutura, caixa e suporte

Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.

Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco.

• Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
• Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algum objecto afiado, pois pode provocar riscos no ecrã e distorções na imagem.
• Não utilize produtos químicos, pois podem danificar o produto.
• Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques eléctricos ou avarias.

Cabo de alimentação

Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.

Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independentemente do seu tipo ou tamanho.

• Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
• Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
• Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.

- Segure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.

• Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
• Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração.

• Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.
• Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.
• Não aplique pressão excessiva que provoque dobras/curvaturas na estrutura de enquadramento, já que pode danificar o ecrã.
• Ao manusear a TV, tenha cuidado para não danificar o botão joystick saliente. (Dependendo do modelo)

ATENÇÃO

• Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
• Não desloque a TV agarrando os suportes de cabos, pois estes podem partir-se, provocar ferimentos e danificar a TV.

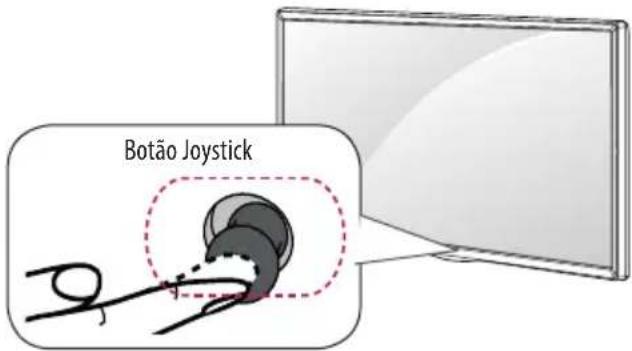

Utilizar o botão joystick

(A imagem indicada pode diferir da sua TV.)

Pode utilizar facilmente as funções da TV premindo ou movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.

Botão Joystick

Funções básicas

	Ligar	Quando a TV está desligada, coloque o dedo no botão joystick, prima uma vez e solte-o.
	Desligar	Quando a TV está ligada, coloque o dedo no botão joystick, prima uma vez durante alguns segundos e solte-o.(No entanto, caso o botão Menu seja visível no ecrã, ao manter premido o botão joystick poderá sair do menu.)
	Controlo do Volume	Se colocar o dedo no botão joystick e o empurrar para a esquerda ou para a direita, pode ajustar o nível do volume como pretender.
	Controlo de programas	Se colocar o dedo no botão joystick e o empurrar para cima ou para baixo, pode percorrer os programas gravados como pretender.

Ajustar o Menu

Com a TV ligada, prima o botão joystick uma vez.

Pode ajustar os itens do Menu movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.

	Desliga a alimentação.
	Apaga as apresentações no ecrã e volta à visualização de TV.
	Altera a fonte de entrada.
	Permite aceder ao menu principal.

NOTA

- Ao passar o dedo sobre o botão joystick e o empurrar para cima, para baixo, para a esquerda ou para a direita, tenha cuidado para não premir o botão joystick. Se premir o botão joystick primeiro, não pode ajustar o nível de volume e os programas guardados.

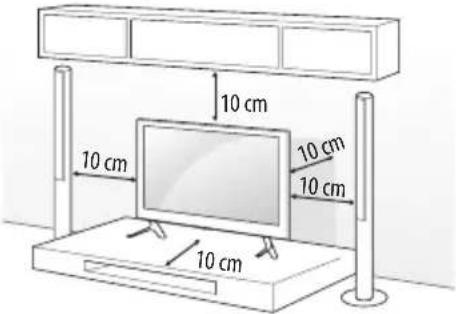

Montar numa mesa

(A imagem indicada pode diferir da sua TV.)

1 Levante e incline a TV até esta ficar na posição vertical na mesa.

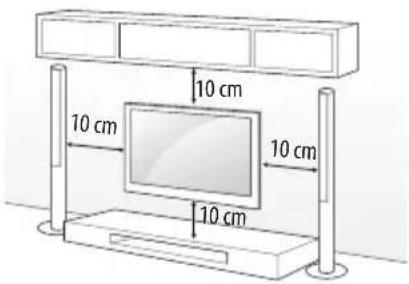

- Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Ligue o cabo de alimentação a uma tomada eléctrica.

ATENÇÃO

- Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.

Ajustar o ângulo da TV para se adequar à sua perspectiva

(Dependendo do modelo)

Rode 20 graus para a esquerda ou para a direita e ajuste o ângulo da TV de acordo com a sua preferência.

20°20°

ATENÇÃO

- Ao ajustar o ângulo do produto, tenha cuidado com os dedos. - Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto estiver demasiado inclinado, pode cair e provocar danos ou ferimentos.

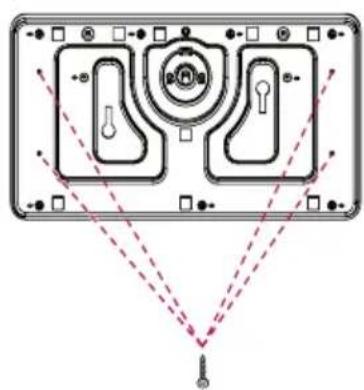

Colocar a TV numa secretária

(Dependendo do modelo)

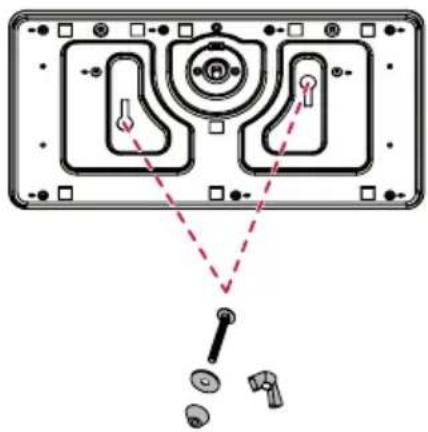

A TV deve ser fixada a uma secretária, de modo a não poder ser puxada para a frente/ou para trás, podendo causar ferimentos ou ficar danificada.

Tipo A)

4 parafusos (Não fornecido com a TV)

Suporte Secretária

NOTA

- Parafuso : M5 x L (*L: Profundidade da mesa + 8-10 mm) Ex.: Profundidade da mesa: 15 mm, Parafuso: M5 x L25

Tipo B)

2 Parafusos para fixação do suporte, 2 Arruelas para fixação do suporte, 2 Porcas para fixação do suporte (Fornecidos com a TV)

Suporte Secretária

Utilizar o sistema de segurança kensington

(Esta função não está disponível vel em todos os modelos.)

• A imagem indicada pode diferir do seu televisor.

O conector do sistema de segurança Kensington está localizado na parte posterior da TV. Para mais informações sobre a sua instalação e utilização, consulte o manual fornecido com o sistema de segurança Kensington ou visite http://www.kensington.com. Ligue o cabo do sistema de segurança Kensington entre a TV e uma mesa.

Fixar a TV numa parede

(Esta função não está disponível para todos os modelos.)

1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV.

- Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos.

2 Monte os suportes de parede com os parafusos na parede.

Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV.

3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.

ATENÇÃO

- Não deixe que as crianças trepem ou se pendurem na TV.

NOTA

- Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.

- Suporte, parafusos e cordéis não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor.

Montar na parede

Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado. A LG recomenda que a montagem na parede seja executada por um profissional qualificado. Recomendamos a utilização do suporte de montagem na parede da LG. Se não utilizar o suporte de montagem na parede da LG, utilize um suporte de montagem na parede no qual o aparelho fique bem seguro à parede, tendo espaço suficiente para permitir a ligação de dispositivos externos.

10 cm 10 cm 10 cm 10 cm

Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.

Objectos adquiridos em separado (Suporte de montagem na parede)

Modelo	22LX32**22LX33**22LX53**	28LX32**28LX33**28LX53**
VESA (A x B) 75 x 75	100 x 100
Parafuso padrão M4 x L10 M4 x L10
Número de parafusos	4	4
Suporte de montagem na parede	LSW140 LSW140
Modelo	32LX32**32LX33**32LX34**32/40/43LX54**43LX31**	49/55LX34**49/55LX54**49LX31**49LX32**
VESA (A x B) 200 x 200 300 x 300
Parafuso padrão M6 M6
Número de parafusos	4	4
Suporte de montagem na parede	LSW240BMSW240	LSW350BMSW240
Modelo	60LX34**60LX54**	42LX32**42LX33**42LX53**
VESA (A x B) 300 x 300 400 x 400
Parafuso padrão M6 M6
Número de parafusos	4	4
Suporte de montagem na parede	LSW350B	LSW440BMSW240

A B

ATENÇÃO

• Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque eléctrico.
• Retire o suporte antes de instalar a TV num sistema de montagem na parede seguindo os passos para montar a base no sentido inverso.
• Se instalar a TV no tecto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves.

Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.

• Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia.
• Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia.
• O comprimento do parafuso da superfície exterior da tampa traseira deverá ser inferior a 8 mm. (Apenas 22/28LX32**, 22/28LX33**, 22/28LX53**)

Almofada de montagem na parede

Tampa traseira Almofada de montagem na parede Tampa traseira Parafuso padrão : M4 x L10 Máx 8 mm

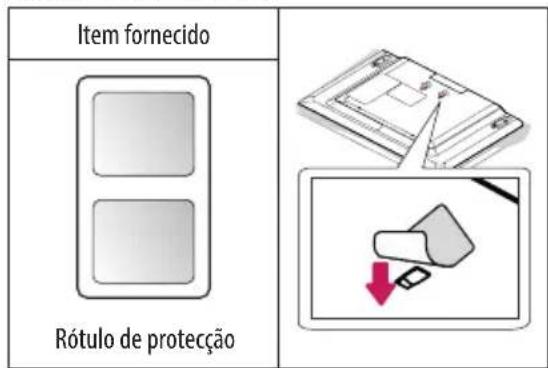

- Quando instalar o suporte de montagem na parede, utilize o Rótulo de protecção. O Rótulo de protecção protege a abertura da acumulação de pó e sujidade. (Apenas quando o item com a seguinte forma for fornecido)

Item fornecido Rótulo de proteção

- Ao colocar um suporte de montagem na TV, introduza os espaçadores para montagem na parede nos orifícios de montagem na parede da TV, de forma a ajustar o ângulo vertical da mesma. (Apenas quando o item com a seguinte forma for fornecido)

Item fornecido Espaçadores para montagem na parede

NOTA

• Utilize os parafusos indicados nas especificações para parafusos da norma VESA.
• O kit de montagem na parede inclui um manual de instalação e as peças necessárias.
• O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local.
• O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correcto.
• Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.

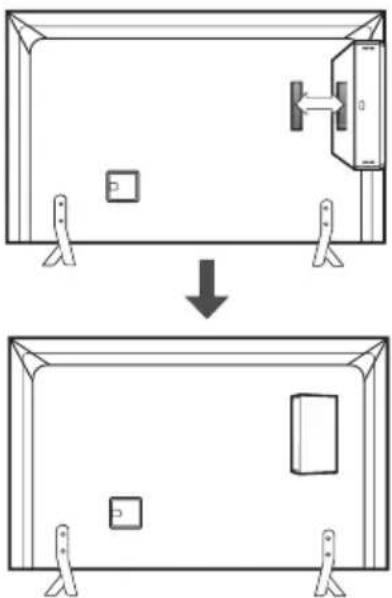

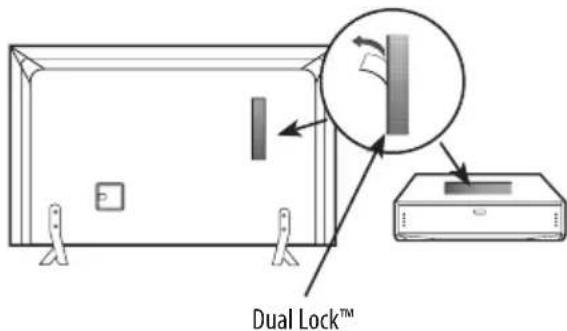

Como utilizar o Dual Lock™

(Apenas quando o item com a seguinte forma for fornecido)

(Esta função não está disponível para todos os modelos.)

Fixe a caixa adaptadora à TV e utilize-a quando quiser.

1 Depois de remover a protecção em papel do Bloqueio duplo, cole-o à TV e à caixa adaptadora como exemplificado.

2 Prenda a caixa adaptadora à TV pressionando as tiras de Velcro uma contra a outra.

• Certifique-se de que não existem substâncias estranhas na superfície do produto e coloque o Bloqueio duplo correctamente.
• Antes de ligar a caixa adaptadora ao televisor, deixe o Bloqueio Duplo secar, pelo menos, durante três dias.

Ligações (notificações)

Ligue vários dispositivos externos à TV e mude os modos de entrada para seleccionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo.

Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.

NOTA

• A ligação do dispositivo externo pode ser diferente da do modelo.
• Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
• Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
• Consulte o manual do equipamento externo sobre instruções de funcionamento.
• Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
• No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de actualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar nítida.
• No modo PC, algumas definições de resolução podem não funcionar correctamente, dependendo da placa gráfica.

Ligação da antena

Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).

• Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
- Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
- Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direcção correcta.
• O cabo da antena e o conversor não são fornecidos.
- Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Ligação à antena parabólica

(Apenas para modelos Satélite)

Ligue a TV a uma antena parabólica ou uma tomada de satélite com um cabo RF para satélite (75 Ω).

Ligação do adaptador

(Dependendo do modelo)

ATENÇÃO

- Certifique-se de que liga a TV ao transformador CC antes de ligar a ficha da TV a uma tomada eléctrica.

CLigação do módulo CI

(Dependendo do modelo)

Visualizar os serviços encriptados (pagos) no modo de TV digital.

- Verifique se o módulo CI está inserido na ranhura de cartão PCMCIA no sentido correcto. Se o módulo não estiver inserido correctamente, pode danificar a TV e a ranhura de cartões PCMCIA.

- Se a TV não exibir qualquer vídeo e áudio com o CAM Cl+ ligado, contacte o Operador de Serviços de satélite/por cabo/ terrestres.

Ligação Euro Scart

(Dependendo do modelo)

Transmite os sinais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo e a TV com o cabo Euro Scart.

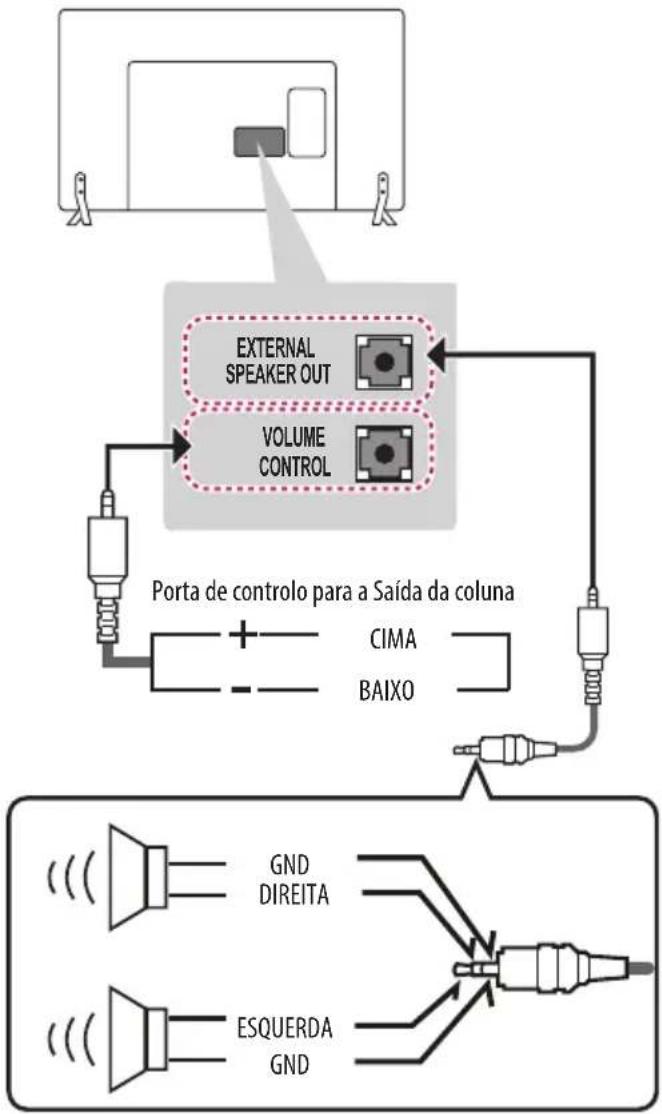

Configuração da saída dos altifalantes

Método da porta de controlo de volume

- Especificações do cabo

	Cada pino Cima/Baixo é puxado para 3,3 V com CPU GPIO.
	CPU detecta transição de 3,3 V para o nível GND para controlar o volume.

NOTA

• Utilize apenas com a ficha estéreo tripolar de 3,5 mm.

Configuração de rede

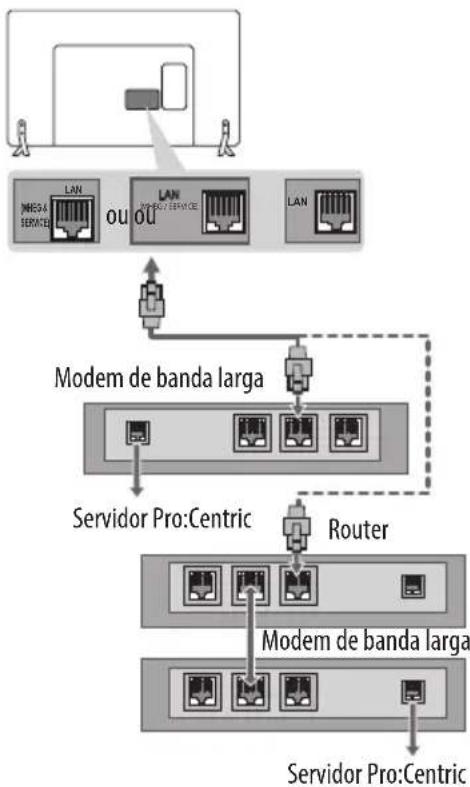

Ligação de rede com fios

(Dependendo do modelo)

Esta TV pode ser ligada a uma servidor Pro:Centric através da porta LAN. Após efectuar a ligação física, a TV tem de ser configurada para comunicação de rede. Ligue a porta LAN do modem ou router do servidor Pro:Centric à porta LAN da TV.

ATENÇÃO

• Não ligue um cabo de telefone modular à porta LAN.
• Uma vez que existem vários métodos de ligação, siga as especificações do seu fornecedor de telecomunicações ou fornecedor de serviços de Internet.

Outras ligações

Ligue a TV a dispositivos externos. Para a melhor qualidade de imagem e áudio, ligue o dispositivo externo e a TV com o cabo HDMI. Alguns cabos separados não são fornecidos.

Controlo remoto

(Dependendo do modelo)

As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize correctamente a TV.

Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades

⊕ e Ⓗ com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa.

ATENÇÃO

• Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.
• O controlo remoto não estará incluído em todos os mercados de vendas.

Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.

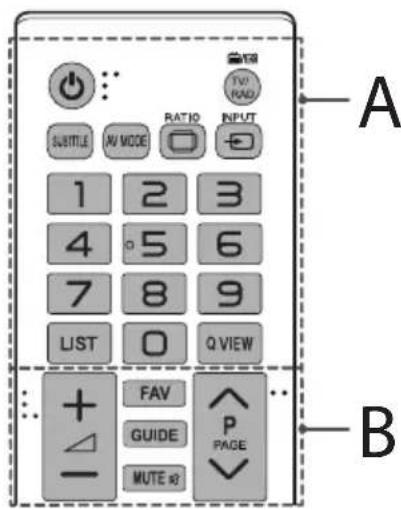

A TV ROAD RATIO INPUT SUBTITLE AV MODE 1 2 3 4 5 6 7 8 9 LIST Q VIEW FAV GUIDE P PAGE MUTE R2 B

A

(ALIMENTAÇÃO) Liga ou desliga a TV.

TV/RAD 📄/EO Selecciona os canais de rádio, televisão e programa DTV. SUBTITLE Remarca a legenda preferencial no modo digital.

RATIO dimensiona uma imagem.

- INRUTA a fonte de entrada.

Botões numéricos Para introduzir números.

LIST Acede à lista de programas gravados.

+△-Ajusta o nível de volume.

MUTE silencia todos os sons.

^P∨ Percorre os programas ou canais guardados.

^ PAGE ∨ Desloca-se para o ecrã anterior ou seguinte.

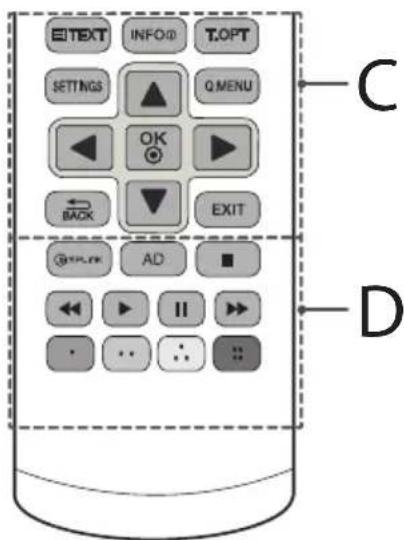

E TEXT INFO T.OPT SETTINGS Q MENU OK BACK EXIT AD D

C

BOTÕES DE TELETEXTO (B) BUST, botões são

utilizados para o teletexto.

INFO Permite visualizar informações acerca do programa actual e ecrã.

SETTINGS Acede aos menus principais.

OK ☑ Selecciona menus ou opções e confirma as introduções do utilizador.

Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

→ BAREgressa ao nível anterior.

EXIT Apaga as apresentações no ecrã e volta à visualização de TV.

D

SimplINK Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.

AD Ao premir o botão AD, a função de descrições de áudio é activada.

Botões de controlo (■, ▶, Ⅱ, ◀, ▶) Controla os menus OS

MEUS MÉDIA ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK).

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. : Vermelho, : Verde, : Amarelo,

: Azul)

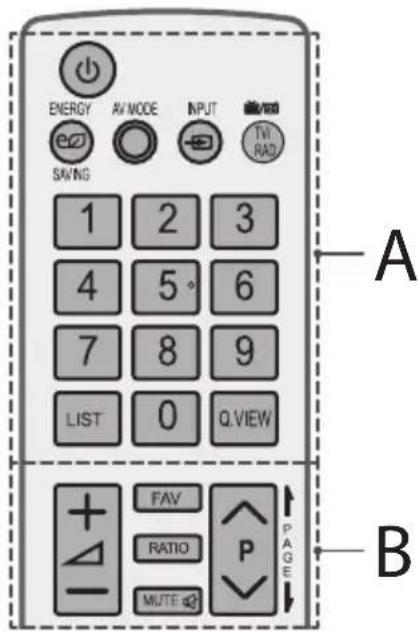

ENERGY AV MODE INPUT TV RAD SWNG 1 2 3 4 5° 6 7 8 9 LIST 0 Q.VIEW A PAGE B

A

(ALIMENTAÇÃO) Liga ou desliga a TV.

e E(Ru)pança/Id Genergia) Ajusta a luminosidade do ecrã para reduzir o consumo de energia.

TV/RAD 📋/☐ Selectiona os canais de rádio, televisão e programa DTV. Botões numéricos Para introduzir números.

LIST Acede à lista de programas gravados.

+Δ-Ajusta o nível de volume.

RATIO Redimensiona uma imagem.

MUTE Silencia todos os sons.

^P∨ Percorre os programas ou canais guardados.

PAGE Desloca-se para o ecrã anterior ou seguinte.

INFO ⒶPermite visualizar informações acerca do programa actual e ecrã.

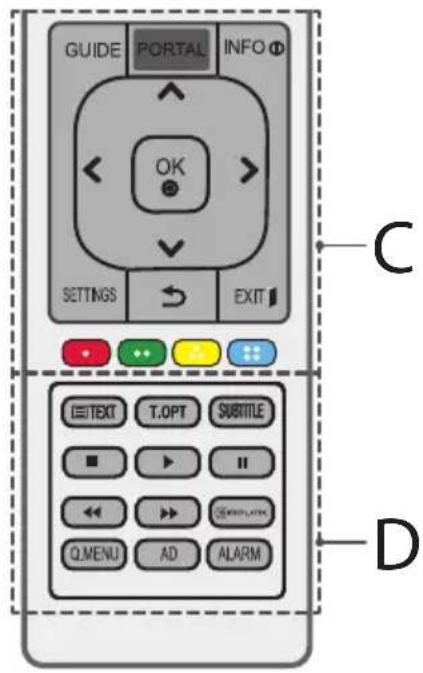

Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

OK ⓍSeleciona menus ou opções e confirma as introduções do utilizador.

SETTINGS Acede aos menus principais.

(VOLTAR) Regressa ao nível anterior.

EXIT ■ Apaga as apresentações no ecrã e volta à visualização de TV.

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus.

(·Vermelho, :Verde, ·Amarelo, ·Azul)

D

BOTÕES DE TELETEXTO 📄 BENS, botões são

utilizados para o teletexto.

SUBTITLE Remarca a legenda preferencial no modo digital.

Botões de controlo (■) Controlo os MENES

OS MEUS MÉDIA ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK).

SIMPLINK Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.

AD Ao premir o botão AD, a função de descrições de áudio é activada.

ALARM Define a função de alarme. (Dependendo do modelo)

Licenças

As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.

DOLBY. DIGITAL PLUS

Fabricado sob licença da Dolby Laboratories.

Dolby e o símbolo duplo D são marcas registadas da Dolby Laboratories.

Os termos HDMI e High-Definition Multimedia Interface, e o Logo HDMI são marcas ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.

DIVX HD

Este dispositivo DivX Certified ^® foi submetido a testes rigorosos para assegurar a reprodução de vídeo DivX ^® .

Para reproduzir filmes em DivX, deve registar o seu dispositivo em vod.divx.com. Pode encontrar o seu código de registo na secção DivX VOD no menu de configuração do seu dispositivo.

DivX Certified® para reproduzir vídeo DivX® em HD até 1080p, incluindo conteúdo premium.

DivX ^® , DivX Certified ^® e os logótipos associados são marcas comerciais da DivX, LLC e utilizados sob licença.

Abrangido por uma ou mais das seguintes patentes dos EUA: 7.295.673; 7.460.668; 7.515.710; 7.519.274.

Nota de informação sobre software de código aberto

Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com.

Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.

A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para [e-mail]. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.

Resolução de problemas

A versão do software poderá ser actualizada para implementar melhorias a nível do desempenho. O cliente tem de se certificar de que o respectivo equipamento é compatível com o software da LGE. Se necessário, por favor pela LGE e fazer o upload da versão do software revisto de acordo com as orientações fornecidas pela LGE.

Não é possível controlar a TV com o controlo remoto.

• Verifique o sensor do controlo remoto no aparelho e tente novamente.
• Verifique se há algum obstáculo entre o aparelho e o controlo remoto.
• Verifique se as pilhas ainda estão boas e correctamente instaladas (⊕ com ⊕ com ).

Não é apresentada nenhuma imagem e não é ouvido nenhum som.

• Verifique se o produto está ligado.
- Verifique se o cabo de alimentação está ligado a uma tomada eléctrica.
- Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta.

A TV desliga-se repentinamente.

• Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.
• Verifique se as funções Suspensão Autom. (Dependendo do modelo) / Temporizador / Hora desligar estão activadas nas definições de HORAS.
• Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade.

Ao ligar ao PC (RGB/HDMI/DVI), é apresentada a mensagem "Sem sinal" ou "Formato inválido".

• Desligue/ligue a TV com o controlo remoto.
• Volte a ligar o cabo RGB/HDMI.
• Reinicie o PC com a TV ligada.

INFORMAÇÕES IMPORTANTES

• Utilize estas informações para a série LX540S, LX530S.

Pode transferir o software SuperSign e o manual da TV a partir do website da LG Electronics. Visite www.lgecommercial.com/supersign para obter software e www.lgecommercial.com/supersigntv para obter o manual da TV.

Software : SuperSign W_Server_Lite_vx.x.x_Setup.zip

SuperSign C_v.X.X.X_Setup.zip

SuperSign W_Editor_vx.x.x_Setup.zip

Manual : SuperSign W_Server_Lite_vx.x.x_Manual.zip

SuperSign W_Editor_vx.x.x_Manual.zip

SuperSign C_vX.X.X_Manual.zip

Especificações

Tamanho do Módulo CI(Largura x Altura x Profundidade)		100,0 mm x 55,0 mm x 5,0 mm
Condições ambientais	Temperatura de funcionamento	0 °C a 40 °C
	Humidade de funcionamento Inferior a 80 %
	Temperatura de armazenamento -20 °C a 60 °C
	Humidade de armazenamento Inferior a 85 %

Transformador CA/CC(Apenas 22/28LX32**, 22/28LX33**, 22/28LX53**)	Fabricante : Lien changModelo : LCAP39
	Entrada : AC 100 - 240 V ~ 50/60 Hz
	Saída : DC 19 V- - -3,42 A

	Satélite Digital TV1	TV Digital TV Analógica
Sistema de televisão	DVB-T/T2DVB-CDVB-S/S2	DVB-TDVB-C	PAL/SECAM B/G/D/K,PAL I/I',SECAM L/L'
Cobertura de programa	VHF, UHFC-Band, Ku-Band	VHF, UHF	VHF: E2 a E12,UHF: E21 a E69,CATV: S1 a S20,HYPER: S21 a S47
Número máximo de programas armazenáveis 6000	1500
Impedância de antena externa 75 Ω

1 Apenas para modelos Satélite / Apenas para modelos com o suporte DVB-T2

Modo suportado HDMI/DVI-DTV

Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)
720 x 480	31,469	59,94
	31,5	60
720 x 576 31,25 50
1280 x 720	37,5	50
	44,96	59,94
	45	60
1920 x 1080	28,125	50,00
	33,75	60,00
	33,72	59,94
	56,250	50,00
	67,50	60,00
	67,432	59,94
	27,00	24,00
	26,973	23,976
	33,75	30,00
	33,716	29,976

1 : Apenas LX341*, 42LX330*, 42LX320*, LX31**, LX54**, LX530S

Modo suportado RGB-PC

(Utilize a porta HDMI IN 1 para o modo PC)

Informações de ligação à porta de componentes

Portas de componentes no televisor Y P

B

PR

Portas de saída de vídeo no leitor de DVD	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Sinal Componente
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0(Apenas de 50 Hz/60 Hz)

- Tipo de ficheiro: mp3

[Taxa de bits] 32 Kbps - 320 Kbps

[Taxa de amostragem] 16 kHz - 48 kHz

[Suporte] MPEG1, MPEG2, Layer2, Layer3

- Tipo de ficheiro: AAC

[Taxa de bits] Formato livre

[Taxa de amostragem] 8 kHz \~ 48 kHz

- Tipo de ficheiro: M4A

[Taxa de bits] Formato livre

[Taxa de amostragem] 8 kHz \~ 48 kHz

[Suporte] MPEG-4

- Tipo de ficheiro: WMA

[Taxa de bits] 128 kbps \~ 320 kbps

[Taxa de amostragem] 8 kHz \~ 48 kHz

[Suporte] WMA7, WMA8, WMA9 Standard

• Tipo de ficheiro: WMA 10 Pro

[Taxa de bits] \~ 768 Kbps

[Canal/Taxa de amostragem]

M0: até 2 canais @ 48 kHz

(Excepto modo LBR),

M1: até 5.1 canais @ 48 kHz,

M2: até 5.1 canais @ 96 kHz

[Suporte] WMA 10 Pro

- Tipo de ficheiro: OGG

[Taxa de bits] Formato livre

[Taxa de amostragem]\~ 48 kHz

[Suporte] OGG Vorvis

[Tipo de ficheiro disponível] SOFO: Linha de base,

SOF1: Sequência prolongada,

SOF2: Progressivo

[Tamanho da fotografia] Mínimo: 64 x 64,

Máximo: Tipo normal: 15360 (L) x 8640 (A),

[Tamanho da fotografia] Mínimo: 64 x 64, Máximo : 9600 x 6400

- Categoria : PNG

[Tipo de ficheiro disponível] Entrelaçar, não entrelaçar

[Tamanho da fotografia] Mínimo: 64 x 64, Máximo: Entrelaçar:

1200 x 800, Não entrelaçar: 9600 x 6400

• A apresentação dos ficheiros com formato BMP e PNG poderá ser

mais lenta do que a apresentação de ficheiros JPEG.

LG

Life's Good

O modelo e os números de série da TV estão localizados na parte posterior do televisor Registe-os abaixo, caso necessite de assistência.

MODELO

N.º DE SÉRIE

[Vídeo] Sorenson H.263, H.264/AVC

[Vídeo] H.264/AVC, MPEG-4 Parte 2

[Audio] AAC, AMR(NB/WB)
