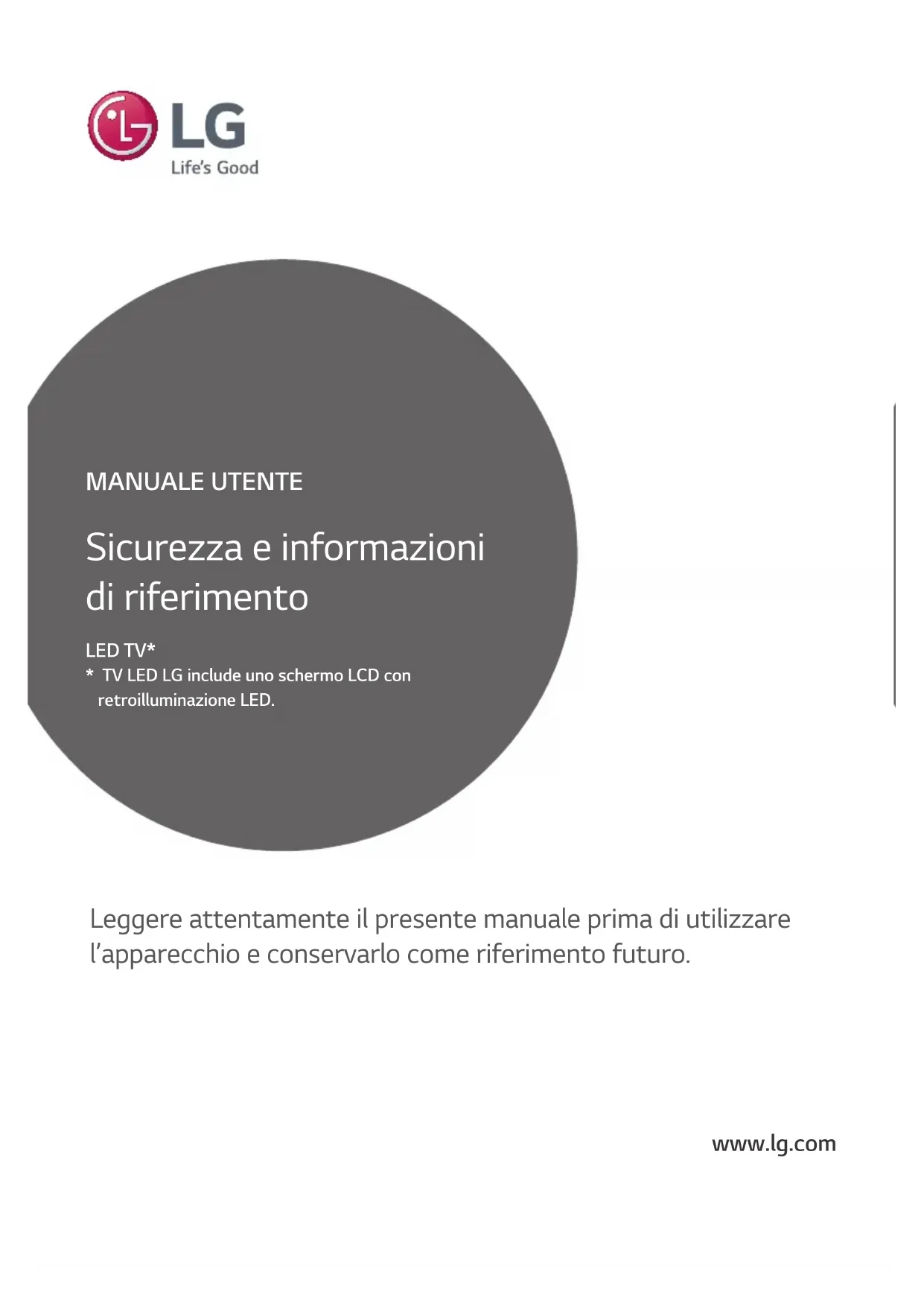

MANUALE UTENTE 40LX541H LG

Sicurezza e informazioni di riferimento

LED TV*

* TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

Istruzioni di sicurezza

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
- Vicino a piani cottura o umidifi catori, dove è facilmente esposto a vapore o schizzi di olio
• In un'area esposta alla pioggia o al vento
• Vicino a contenitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verifi care un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edifi cio per impedire l'ingresso di gocce di pioggia. L'acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o danni al prodotto.

Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini. Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.

Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche.

In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.

Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.

Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.

• Il prodotto ha subito un urto
• Il prodotto è stato danneggiato
• Oggetti estranei sono caduti dentro il prodotto
• Il prodotto produce fumo o odori strani

Vi è il rischio di scosse elettriche o incendio.

Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.

L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.

Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.

In caso di contatto con acqua oppure oggetti estranei (con un adattatore CA, un cavo di alimentazione, un TV), scollegare il cavo e contattare subito il Centro Assistenza. In caso contrario, ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Utilizzare solo un adattatore CA e un cavo di alimentazione autorizzati da LG Electronics. Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non disassemblare mai l'adattatore CA o il cavo di alimentazione. Ciò potrebbe provocare incendi o scosse elettriche.

ATTENZIONE

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna, per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

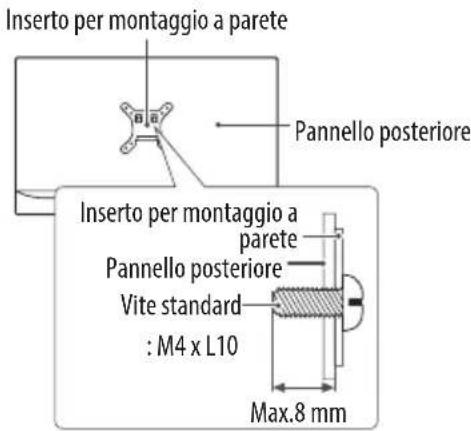

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere. Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche.

Non inserire batterie non ricaricabili nel dispositivo di ricarica.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

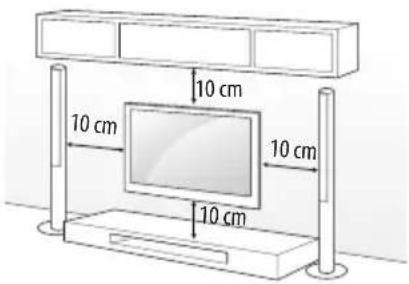

Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.

• Collocare il prodotto a una distanza minima di 10 cm dalla parete.

- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).

• Non installare il prodotto su un tappeto o su un cuscino.

- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.

In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.

Non premere con forza sul pannello con la mano od oggetti affiliati, ad esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l'unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.

Per scollegare il cavo, afferrare la spina e tirare.

Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.

In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.

Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto.

La polvere accumulata può causare danni meccanici.

Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso).

Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato.

Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore

"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

Non utilizzare dispositivi elettrici ad alta tensione accanto al TV (ad esempio Dissuasore elettrico antizanzare)

Ciò può provocare un malfunzionamento del prodotto.

Preparazione

NOTA

• Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
• I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
  • In futuro possono essere aggiunte nuove funzioni al televisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
• È possibile ridurre NOTAvolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.
  • Gli elementi forniti con il prodotto potrebbero variare in base al modello.
• Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

A B B A A *B ≤ 10 mm *B ≤ 18 mm

• Utilizzare un cavo certificato con il logo HDMI.
- In caso contrario, lo schermo potrebbe non funzionare o potrebbe verificarsi un problema di collegamento. (Tipi di cavi HDMI consigliati)

-Cavo HDMI ^° / ^TM ad alta velocità (lunghezza uguale o inferiore a 3 m)

-Cavo HDMI ^TM ad alta velocità con Ethernet (lunghezza uguale o inferiore a 3 m)

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
- I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.

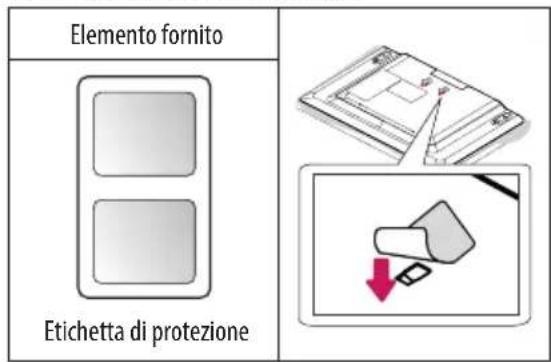

- Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore. I dispositivi funzionano solo con alcuni modelli. Il nome del modello o il design può cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

(In base al modello)

Orologio a LEDLEC-003	Dispositivo audio LG
AN-WF500Chiavetta Wi-Fi / Bluetooth

Manutenzione

Pulizia del televisore

Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

• Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schermo, cornice, telaio e supporto

Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.

Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
• Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

• Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
• Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone.
• Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il televisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo.
• Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente. (In base al modello)

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.
• Al fine di evitare che le fascette per cavi possano rompersi e causare lesioni e danni al TV, non spostare il TV afferrandolo dalle fascette.

Uso del pulsante joystick

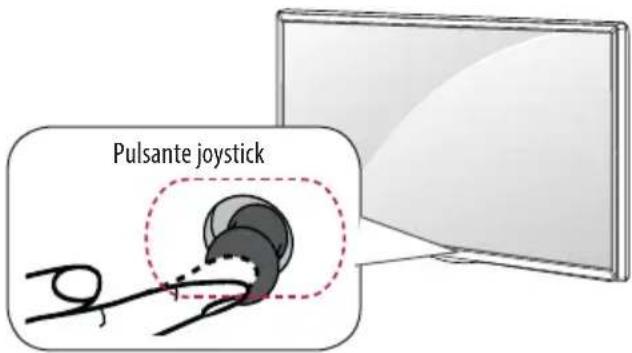

(Il televisore raffigurato nell'immagine può essere diverso da quello in uso.)

È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l'alto, verso il basso, a destra o sinistra.

Pulsante joystick

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante.
	Spegnimento	Quando il TV è acceso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quindi rilasciare il pulsante.(Se il pulsante Menu si trova sullo schermo, tenere premuto il pulsante joystick per uscire dal Menu).
	Controllo volume	Se si posiziona il dito sopra il pulsante joystick, è possibile regolare il livello del volume spostandolo verso sinistra o desta.
	Controllo programmi	Se si posiziona il dito sopra il pulsante joystick, è possibile scorrere fra i programmi salvati spostandolo verso l’alto o verso il basso.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

È possibile regolare gli elementi del Menu spostando il pulsante joystick verso l'alto, vero il basso, a destra o a sinistra.

	Consente di spegnere il TV.
	Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.
	Consente di modificare la sorgente in ingresso.
	Consente di accedere al menu principale.

NOTA

- Se si tiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

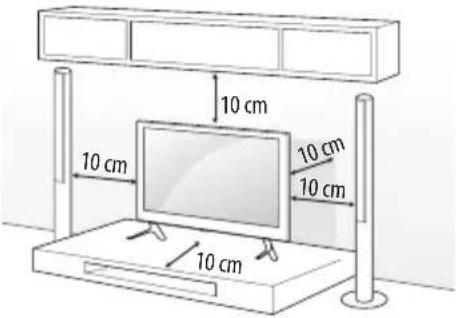

Montaggio su un tavolo

(Il televisore raffigurato nell'immagine può essere diverso da quello in uso.)

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

- Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Regolazione dell'angolazione del televisore per una migliore visione

(In base al modello)

Ruotare di 20 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione.

20°20°

ATTENZIONE

- Fare attenzione alle dita quando si regola l'angolazione della TV. -Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

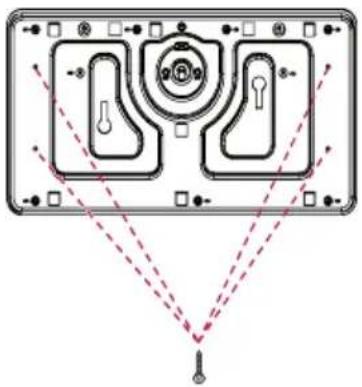

Fissaggio del TV su un tavolo

(In base al modello)

È necessario fissare il TV a un tavolo per evitare potenziali cause di lesioni o danni al prodotto dovute al movimento in avanti o indietro.

Tipo A)

(Non in dotazione con il TV)

Supporto

Tavolo

NOTA

• Vite : M5 x L (*L: profondità tavolo + 8\~10 mm) es. Profondità tavolo : 15 mm ; Vite : M5 x L25

Tipo B)

2 Viti per il fissaggio del supporto, 2 Rondelle per il fissaggio del supporto, 2 Dadi per il fissaggio del supporto (In dotazione con il TV)

Supporto Tavolo

Utilizzo del sistema di sicurezza kensington

(Funzione non disponibile su tutti i modelli.)

- L'immagine mostrata qui può essere diversa dal televisore in uso. Il connettore del sistema di sicurezza Kensington è situato sul retro del televisore. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito http://www.kensington.com. Collegare il cavo del sistema di sicurezza Kensington tra il televisore ed un tavolo.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

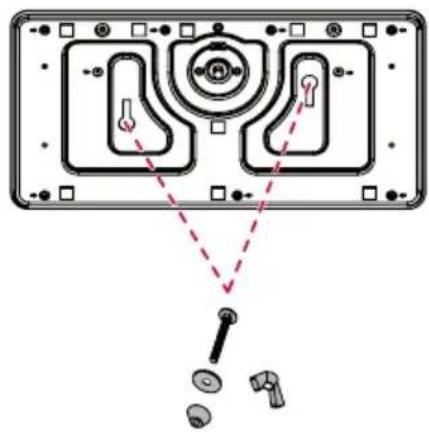

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete.

Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.

3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.

NOTA

- Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.

- Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto. Si consiglia di utilizzare la staffa per il montaggio a parete di LG. Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installazione del dispositivo alla parete, lasciando lo spazio adeguato per il collegamento a dispositivi esterni.

10 cm 10 cm 10 cm 10 cm

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	22LX32**22LX33**22LX53**	28LX32**28LX33**28LX53**
VESA (A x B) 75 x 75	100 x 100
Vite standard M4 x	L10 M4 x L10
Numero di viti 4 4
Staffa per montaggio a parete	LSW140 LSW140
Modello	32LX32**32LX33**32LX34**32/40/43LX54**43LX31**	49/55LX34**49/55LX54**49LX31**49LX32**
VESA (A x B) 200 x 200	300 x 300
Vite standard M6 M6
Numero di viti 4 4
Staffa per montaggio a parete	LSW240BMSW240	LSW350BMSW240
Modello	60LX34**60LX54**	42LX32**42LX33**42LX53**
VESA (A x B) 300 x 300	400 x 400
Vite standard M6 M6
Numero di viti 4 4
Staffa per montaggio a parete	LSW350B	LSW440BMSW240

A B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
• Rimuovere il sostegno prima di fissare il TV a un supporto di montaggio a parete, eseguendo al contrario la procedura di collegamento del supporto.
• Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni.

Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

• Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.
• Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.
• La distanza della vite dalla superficie esterna del pannello posteriore deve essere inferiore a 8 mm. (Solo 22/28LX32**, 22/28LX33**, 22/28LX53**)

Inserto per montaggio a parete Pannello posteriore Inserto per montaggio a parete Pannello posteriore Vite standard : M4 x L10 Max.8 mm

- Durante l'installazione della staffa di montaggio a parete, utilizzare l'etichetta di protezione. Tale etichetta consente di proteggere l'apertura dall'accumulo di polvere e di sporco. (Solo quando viene fornito l'elemento della forma seguente)

Elemento fornito Etichetta di protezione

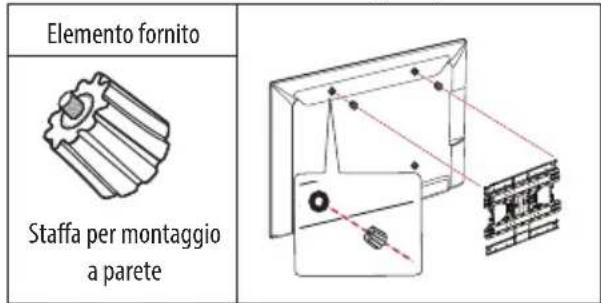

- Se si collega al TV una staffa per montaggio a parete, inserire i distanziali per il montaggio a parete nei fori per montaggio a parete del TV per regolarne l'angolazione verticale. (Solo quando viene fornito l'elemento della forma seguente)

Elemento fornito Staffa per montaggio a parete

NOTA

• Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA.
• Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari.
• La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
• La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
• Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

Come utilizzare Dual Lock™

(Solo quando viene fornito l'elemento della forma seguente)

(Funzione non disponibile su tutti i modelli.)

Fissare il set-top box al televisore e utilizzarlo secondo necessità.

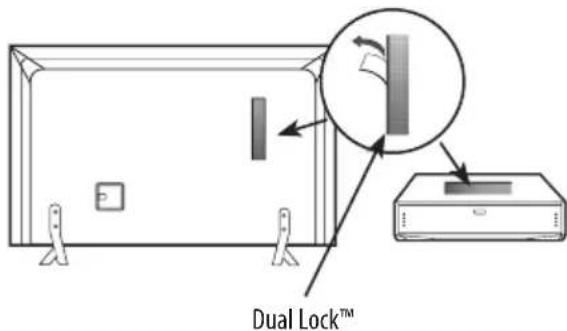

1 Dopo aver rimosso l'imballaggio protettivo dal Dual Lock™, fissarlo al televisore e al set-top box come indicato.

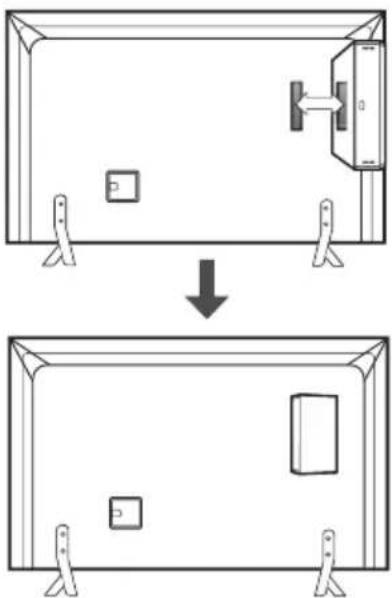

2 Collegare il set-top box al televisore premendo le bande in velcro l'una contro l'altra.

• Assicurarsi che non siano presenti sostanze estranee sulla superficie del prodotto, quindi fissare saldamente Dual Lock™.
- Prima di fissare il decoder alla TV, lasciare asciugare Dual Lock™ per almeno tre giorni.

Collegamenti (notifiche)

Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al televisore a prescindere dall'ordine della porta del televisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Connessione antenna

Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).

• Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.
- Se la qualità dell'immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
- Se la qualità dell'immagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
• Il cavo e il convertitore dell'antenna non sono in dotazione.
• Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Connessione antenna satellitare

(Solo modelli satellitari)

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Collegamento dell'adattatore

(In base al modello)

ATTENZIONE

• Assicurarsi di collegare la TV all'adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro.

Collegamento modulo CI

(In base al modello)

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale.

- Verificare che il modulo Cl sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso. - Se il TV non visualizza o riproduce alcun contenuto video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con Cl+ (Interfaccia comune plus), contattare l'operatore del servizio terrestre/via cavo/satellitare.

Connessione Euro Scart

(In base al modello)

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno il TV con il cavo Euro Scart.

Tipo di uscitaModalitàdi ingressocorrente	AV1(Uscita TV1)
TV digitale TV digitale
TV analogica, AV	TV analogicaComponent
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

• I cavi Euro Scart devono essere schermati.

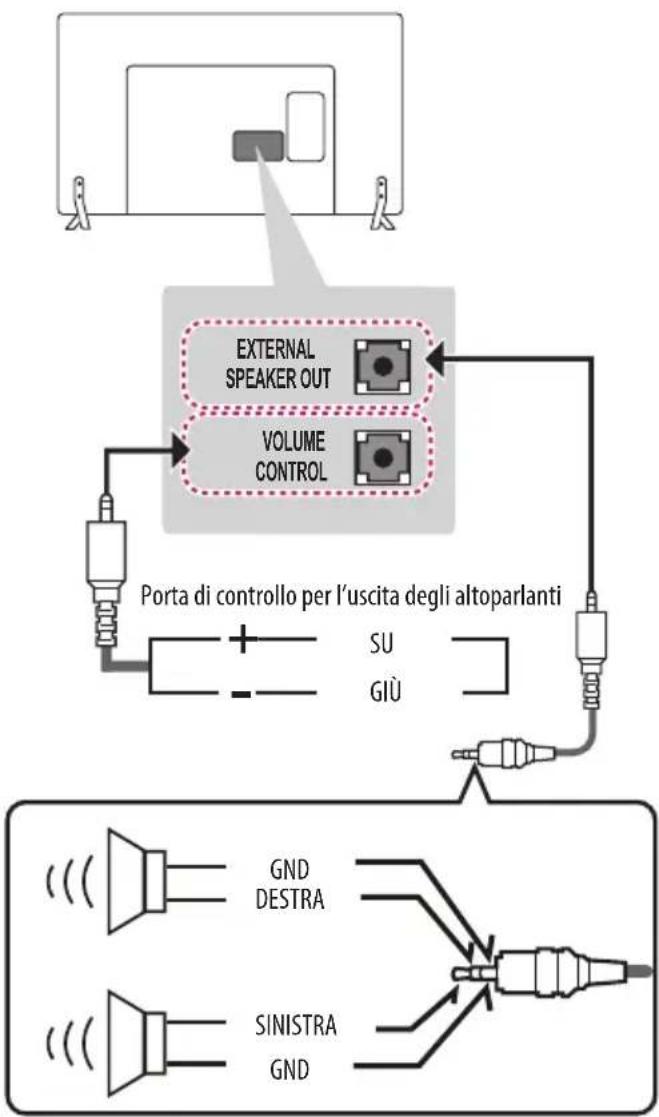

Configurazione dell'uscita altoparlanti

Funzionamento della porta di controllo del volume

- Spec.cavi

	Ogni spinotto superiore e inferiore viene inserito in una presa da 3,3 V con CPU GPIO.
	La CPU rileva il passaggio da 3,3 V al livello GND per il controllo del volume.

NOTA

• Usare solo con il jack stereo 3 poli da 3,5 mm.

Impostazione della rete

Connessione della rete cablata

(In base al modello)

Questo televisore può essere collegato a un server Pro:Centric tramite la porta LAN. Dopo aver eseguito il collegamento fisico, è necessario impostare il televisore per la comunicazione in rete.

Collegare la porta LAN del modem o del router dal server Pro:Centric alla porta LAN del TV.

Modem a banda larga

Server Pro:Centric Router

Modem a banda larga

Server Pro:Centric

ATTENZIONE

• Non collegare un cavo telefonico modulare alla porta LAN.
- Poiché sono disponibili vari metodi di connessione, attenersi alle specifiche del proprio fornitore di telecomunicazioni o provider di servizi Internet.

Altri collegamenti

Collegare il TV ai dispositivi esterni. Per una migliore qualità audio e delle immagini, collegare il dispositivo esterno e il TV utilizzando il cavo HDMI. Alcuni cavi separati non sono forniti con il prodotto.

Telecomando

(In base al modello)

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore. Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.

ATTENZIONE

• Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
  • Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul televisore.

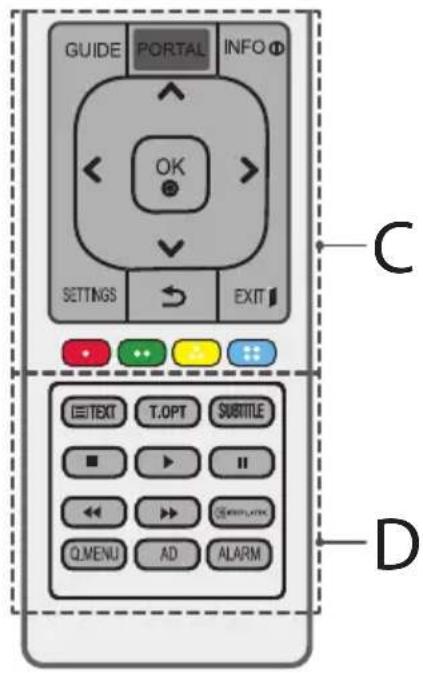

A

B

A

(ACCENSIONE) Consente di accendere o spegnere la TV.

Consente di selezionare il programma Radio, TV

o DTV.

Consente di visualizzare i sottotitoli preferiti in modalità

digitale.

Consente di selezionare una modalità AV.

Consente di ridimensionare un'immagine.

Consente di modificare la sorgente in ingresso.

Pulsanti numerici Per inserire i numeri.

Consente di accedere all'elenco programmi salvato.

Consente di tornare al programma precedente.

B

+Δ-Consente di regolare il livello del volume.

FAV Consente di accedere all'elenco di canali preferiti.

GUIDE Mostra la Guida al programma.

MUTE D'consente di disattivare tutti i suoni.

^P∨ Consente di scorrere i programmi salvati o i canali.

^ PAGE ∨ Consente di spostarsi alla schermata precedente o successiva.

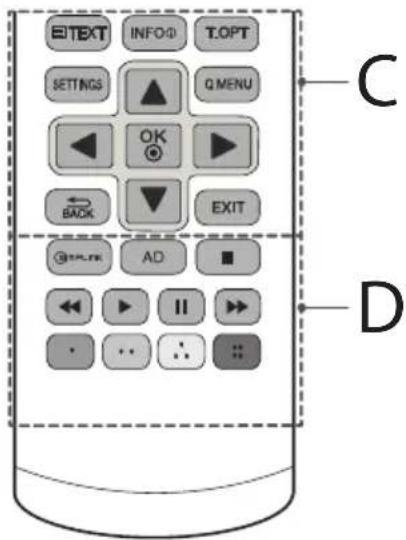

TASTI TELETEXT (TEXT/T.OPT) Questi pulsanti vengono utilizzati per il teletext.

INFO Consente di visualizzare le informazioni del programma e della schermata correnti.

SETTINGS Consente di accedere ai menu principali.

Q.MENU Consente di accedere ai menu rapidi.

OK Consente di selezionare menu e opzioni e confermare le scelte effettuate.

Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.

BACKsente di tornare al livello precedente.

EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.

D

SIMPLINK Consente di accedere ai dispositivi AV collegati con un cavo HDMI tramite HDMI-CEC. Consente di aprire il menu SIMPLINK.

AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.

Pulsanti di controllo (Conseniono),

controllare i menu SUPPORTI o i dispositivi compatibili SIMPLINK (USB, SIMPLINK).

Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu.

(ACCENSIONE) Consente di accendere o spegnere la TV.

e ENERGENADINGolare la luminosità dello schermo per ridurre il consumo di energia.

AV MODE Consente di selezionare una modalità AV.

→ INPUT Ausente di modificare la sorgente in ingresso.

TV/RAD Consente di selezionare il programma Radio, TV o DTV.

Pulsanti numerici Per inserire i numeri.

LIST Consente di accedere all'elenco programmi salvato.

Q.VIEW Consente di tornare al programma precedente.

B

+Δ-Consente di regolare il livello del volume.

FAV Consente di accedere all'elenco di canali preferiti.

RATIO Consente di ridimensionare un'immagine.

MUTE consente di disattivare tutti i suoni.

^P∨ Consente di scorrere i programmi salvati o i canali.

PAGE! Consente di spostarsi alla schermata precedente o successiva.

PORTAL Visualizza e rimuove il menu hotel interattivo.

INFO ☑ Consente di visualizzare le informazioni del programma e della schermata correnti.

Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.

OK ☑ consente di selezionare menu e opzioni e confermare le scelte effettuate.

SETTINGS Consente di accedere ai menu principali.

(INDIETRO) Consente di tornare al livello precedente.

EXIT ■ Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.

Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu.

TASTI TELETEXT (EEXT/T.OPT) Questi pulsanti vengono utilizzati per il teletext.

SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.

Pulsanti di controllo (Consentino), controllare i menu SUPPORTI o i dispositivi compatibili SIMPLINK (USB, SIMPLINK).

SIMPLINK Consente di accedere ai dispositivi AV collegati con un cavo HDMI tramite HDMI-CEC. Consente di aprire il menu SIMPLINK.

Q.MENU Consente di accedere ai menu rapidi.

AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.

ALARM Imposta la funzione sveglia. (in base al modello)

Licenze

Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.

Prodotto su licenza di Dolby Laboratories.

Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati negli Stati Uniti e in altri paesi di HDMI Licensing, LLC.

Il dispositivo DivX Certified® ha superato rigorosi test per garantire una corretta riproduzione di video DivX®.

Per riprodurre film in formato DivX acquistati, registrare innanzitutto il dispositivo sul sito vod.divx.com. Cercare il proprio codice di registrazione nella relativa sezione DivX del menu di configurazione del dispositivo.

DivX Certified ^® consente di riprodurre video DivX ^® in alta definizione fino a 1080p, compresi i contenuti premium.

DivX ^® , DivX Certified ^® e i logo associati sono marchi di DivX, LLC e sono utilizzati dietro concessione di licenza.

Coperto da uno o più dei seguenti brevetti degli Stati Uniti: 7.295.673; 7.460.668; 7.515.710; 7.519.274.

Informazioni avviso software open source

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

Risoluzione dei problemi

È possibile aggiornare la versione del software per prestazioni migliori. È necessario assicurarsi che l'apparecchiatura del cliente sia compatibile con il software LGE. Se necessario, consultarsi con il personale LGE e caricare la versione rivista del software seguendo le linee guida indicate.

Impossibile controllare la TV con il telecomando.

• Controllare il sensore del telecomando sul prodotto e riprovare.
• Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.
• Controllare che le batterie siano ancora cariche e correttamente inserite (5u, 5u).

Non viene visualizzata alcuna immagine e non è prodotto alcun suono.

• Controllare che la TV sia accesa.
- Verificare che il cavo di alimentazione sia collegato ad una presa a muro.
- Verificare se esiste un problema nella presa a muro collegando altri prodotti.

La TV si spegne improvvisamente.

• Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.
• Verificare se nelle impostazioni TEMPO è attivata la funzione Standby automatico (in base al modello) / Timer Spegnimento / Spegnimento.

- In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.

Durante il collegamento al PC (RGB/HDMI/DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".

• Spegnere/accendere la TV utilizzando il telecomando.
  • Ricollegare il cavo RGB/HDMI.
  • Riavviare il PC con la TV accesa.

INFORMAZIONI IMPORTANTI

• Utilizzare queste informazioni per i prodotti LX540S, LX530S.

È possibile scaricare il software SuperSign e il manuale del TV dal sito Web di LG Electronics. Visitare la pagina www.lgecommercial.com/supersign per il software e la pagina www.lgecommercial.com/supersigntv per il manuale del TV.

Software : SuperSign W_Server_Lite_vx.x.x_Setup.zip

SuperSign C_v.X.X.X_Setup.zip

SuperSign W_Editor_vx.x.x_Setup.zip

Manuale : SuperSign W_Server_Lite_vx.x.x_Manual.zip

SuperSign W_Editor_vx.x.x_Manual.zip

SuperSign C_vX.X.X_Manual.zip

SPECIFICHE TECNICHE

Dimensione modulo CI(larghezza x altezza x profondità)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento	Da 0 °C a 40 °C
	Umidità di funzionamento Inferiore all'80 %
	Temperatura di stoccaggio Da -20 °C a 60 °C
	Umidità di stoccaggio Inferiore all'85 %

Adattatore CA/CC(Solo 22/28LX32**, 22/28LX33**, 22/28LX53**)	Produttore : Lien changModello : LCAP39
	Ingresso : AC 100 - 240 V ~ 50/60 Hz
	Uscita : DC 19 V- - -3,42 A

	TV digitale satellitare1	TV digitale TV analogica
Sistema televisivo	DVB-T/T2DVB-CDVB-S/S2	DVB-TDVB-C	PAL/SECAM B/G/D/K,PAL I/I',SECAM L/L'
Copertura programma	VHF, UHFBanda C, banda Ku	VHF, UHF	VHF: E2 - E12,UHF: E21 - E69,CATV: S1 - S20,HYPER: S21 - S47
Numero massimo di programmi memorizzabili 6.000	1.500
Impedenza antenna esterna	75 Ω

1 Modelli che supportano ricezione Satellite e DVB-T2

Modalità HDMI/DVI-DTV supportata

Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)
720 x 480	31,469	59,94
	31,5	60
720 x 576 31,25 50
1280 x 720	37,5	50
	44,96	59,94
	45	60
1920 x 1080	28,125	50,00
	33,75	60,00
	33,72	59,94
	56,250	50,00
	67,50	60,00
	67,432	59,94
	27,00	24,00
	26,973	23,976
	33,75	30,00
	33,716	29,976

1 : Solo LX341*, 42LX330*, 42LX320*, LX31**, LX54**, LX530S

Modalità RGB-PC supportata

Modalità HDMI/DVI-PC supportata

(Utilizzare la porta HDMI IN 1 per la modalità PC)

Informazioni relative al collegamento della porta component

Porte component del TV Y P

B

PR

Porte di uscita video sul lettore DVD	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Segnale	Component
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0(Solo 50 Hz / 60 Hz)

Formati video supportati

• Massimo: 1920 x 1080 a 30p (solo il formato Motion JPEG 640 x 480 a 30p)
• .asf, .wmv
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43
[Audio] WMA standard, WMA9(Pro), MP3, AAC, AC3, MP3, 3D WMV singolo flusso.
• divx, .avi
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC
[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3), *DTS
• .ts, .trp, .tp, .mts, .m2ts
[Video] H.264/AVC, MPEG-2, AVS, VC1
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC, *DTS
• .vob
[Video] MPEG-1, MPEG-2
[Audio] Dolby Digital, MPEG-1 Layer I, MPEG-1 Layer II, DVD-LPCM
- .mp4, .m4v, .mov
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC
[Audio] AAC, MPEG-1 Layer III (MP3), *DTS
• .mkv
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC
[Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), *DTS, LPCM
- motion JPEG
[Video] MJPEG
[Audio] LPCM, ADPCM
- .mpg, .mpeg, .mpe
[Video] MPEG-1, MPEG-2
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
- dat
[Video] MPEG-1, MPEG-2
[Audio] MP2
- fly
[Video] Sorenson H.263, H.264/AVC
[Audio] MP3, AAC, HE-AAC
• *rm, *rmvb
[Video] RV30, RV40
[Audio] Dolby Digital, AAC, HE-AAC, RA6(Cook)
• 3gp, 3gp2
[Video] H.264/AVC, MPEG-4 Part2
[Audio] AAC, AMR(NB/WB)
• *DTS / *rm / *rmvb : a seconda del modello

Formati audio supportati

- Tipo di file : mp3

[Velocità in bit] 32 Kbps - 320 Kbps

[Frequenza di campionamento] 16 kHz - 48 kHz

[Formati supportati] MPEG1, MPEG2, Layer2, Layer3

- Tipo di file : AAC

[Velocità in bit] Formato libero

[Frequenza di campionamento] 8 kHz \~ 48 kHz

- Tipo di file : M4A

[Velocità in bit] Formato libero

[Frequenza di campionamento] 8 kHz \~ 48 kHz

[Formati supportati] MPEG-4

- Tipo di file : WMA

[Velocità in bit] 128 Kbps \~ 320 Kbps

[Frequenza di campionamento] 8 kHz \~ 48 kHz

[Formati supportati] WMA7, WMA8, WMA9 Standard

• Tipo di file : WMA 10 Pro

[Velocità in bit] \~ 768 Kbps

[Canale/Frequenza di campionamento]

M0 : fino a 2 canali a 48 kHz

(tranne in modalità LBR),

M1 : fino a 5,1 canali a 48 kHz,

M2 : fino a 5,1 canali a 96 kHz

[Formati supportati] WMA 10 Pro

- Tipo di file : OGG

[Velocità in bit] Formato libero

[Frequenza di campionamento] \~ 48 kHz

[Formati supportati] OGG Vorvis

Formati foto supportati

- Categoria : 2D (jpeg, jpg, jpe)

[Tipo di file disponibile] SOFO: linea di base,

SOF1: sequenza estesa,

SOF2: progressivo

[Dimensioni foto] Minimo: 64 x 64,

Massimo: Tipo normale: 15360 (L) x 8640 (A),

[Tipo di file disponibile] Interlace, Non-Interlace

[Dimensioni foto] Minimo : 64 x 64, Massimo : Interlace : 1200 x

800, Non-Interlace : 9600 x 6400

• La visualizzazione dei file in formato BMP e PNG potrebbe essere

più lenta rispetto al formato JPEG.

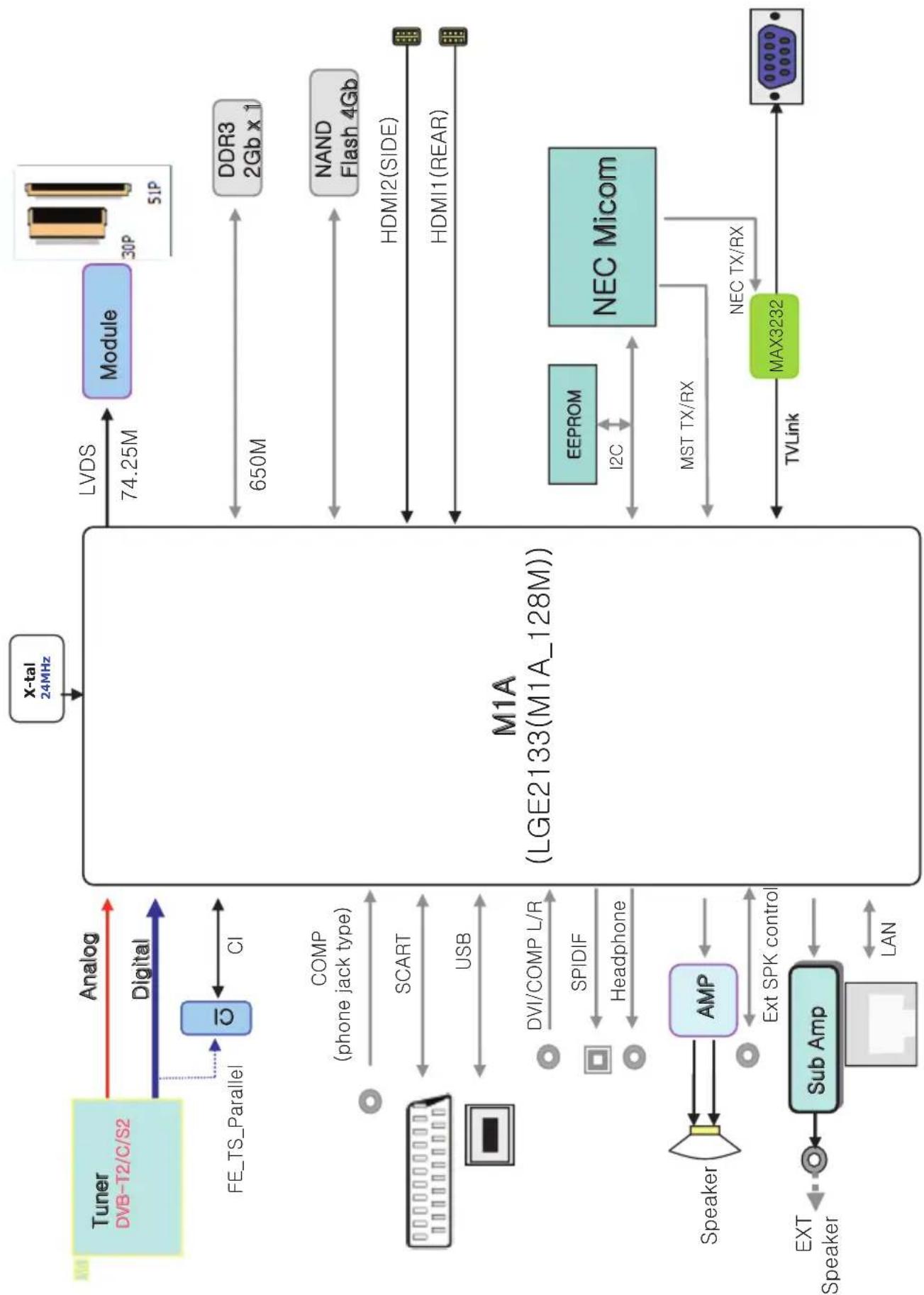

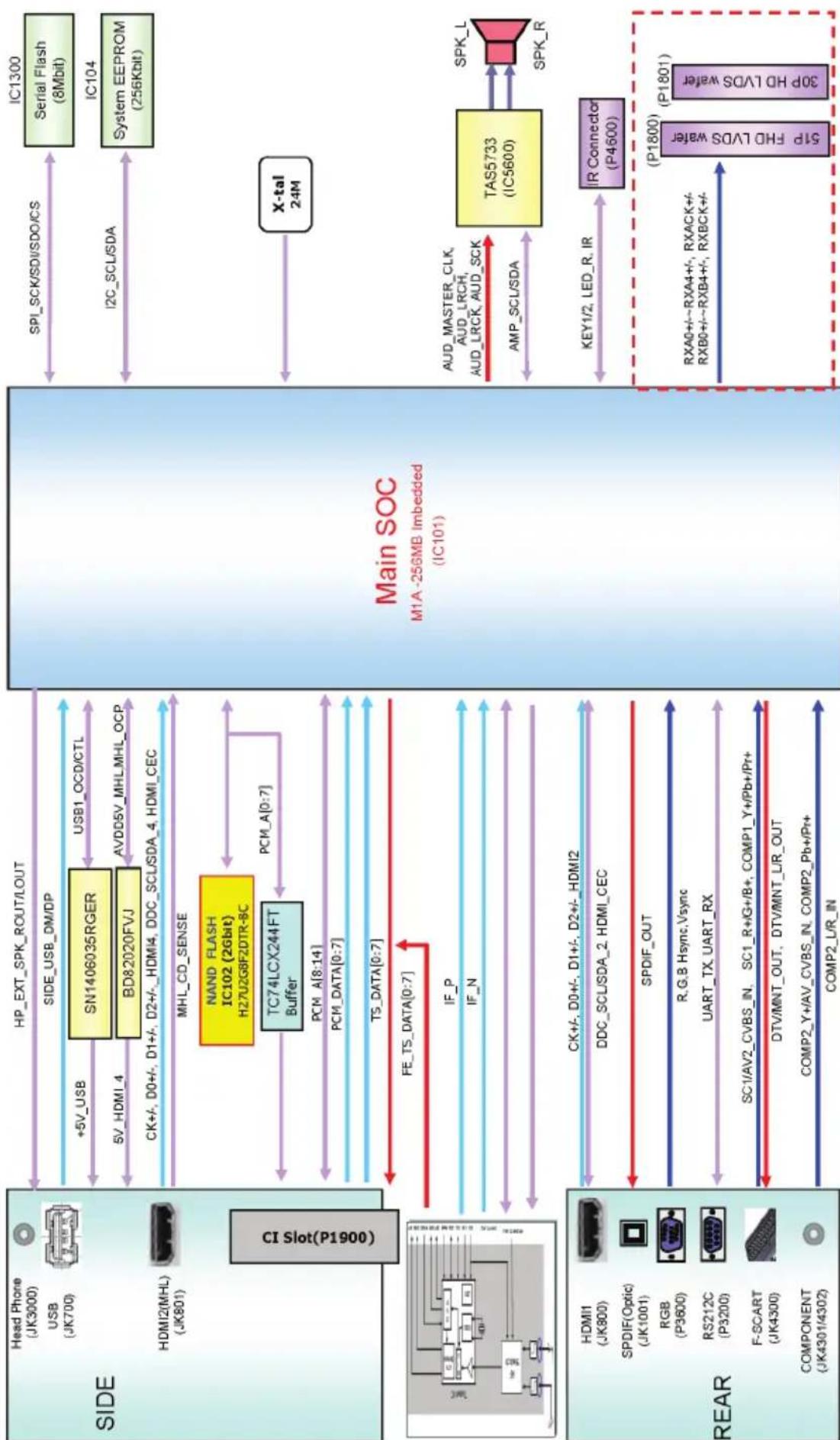

DIAGRAMMI A BLOCCHI

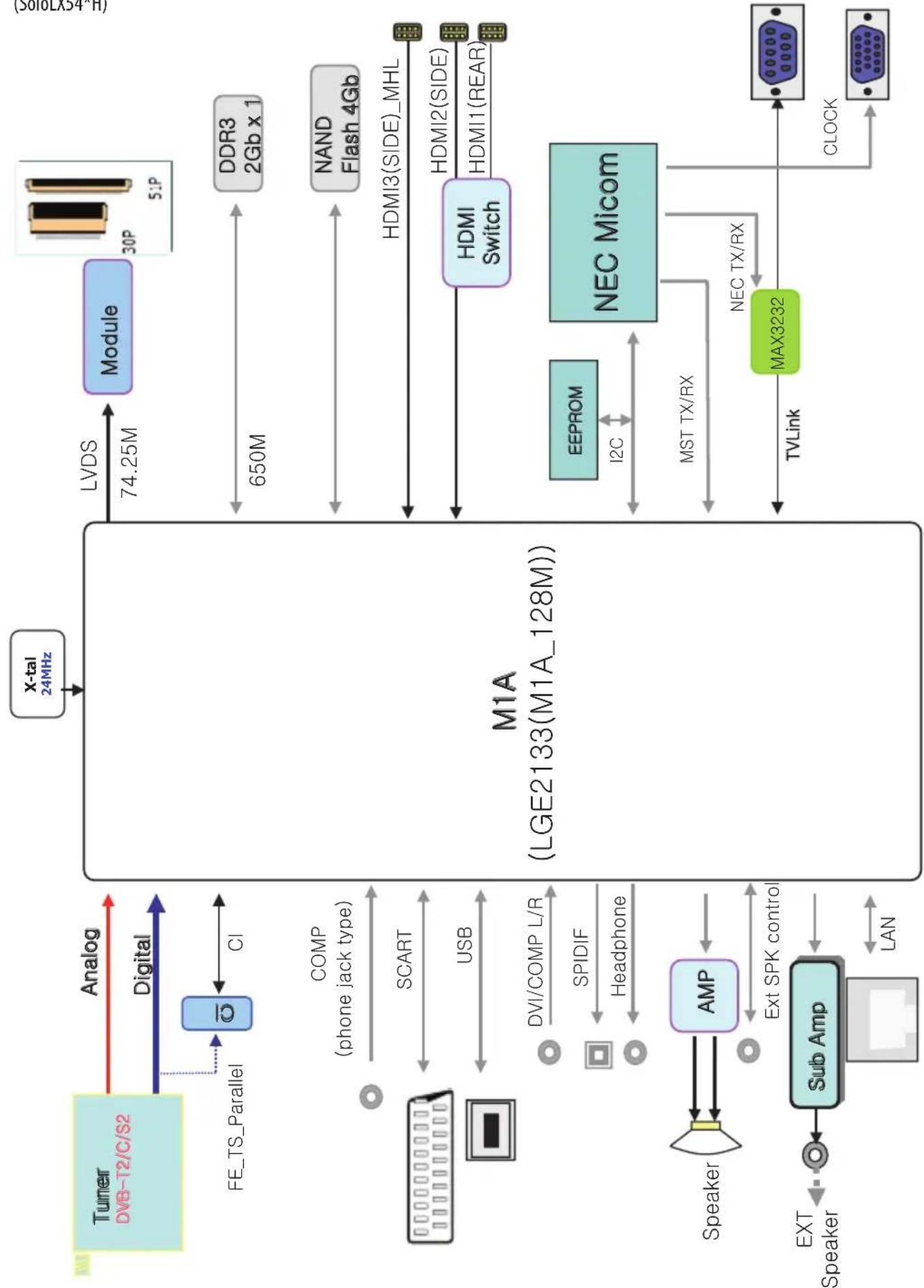

(SoloLX54*H)

ITALIANO

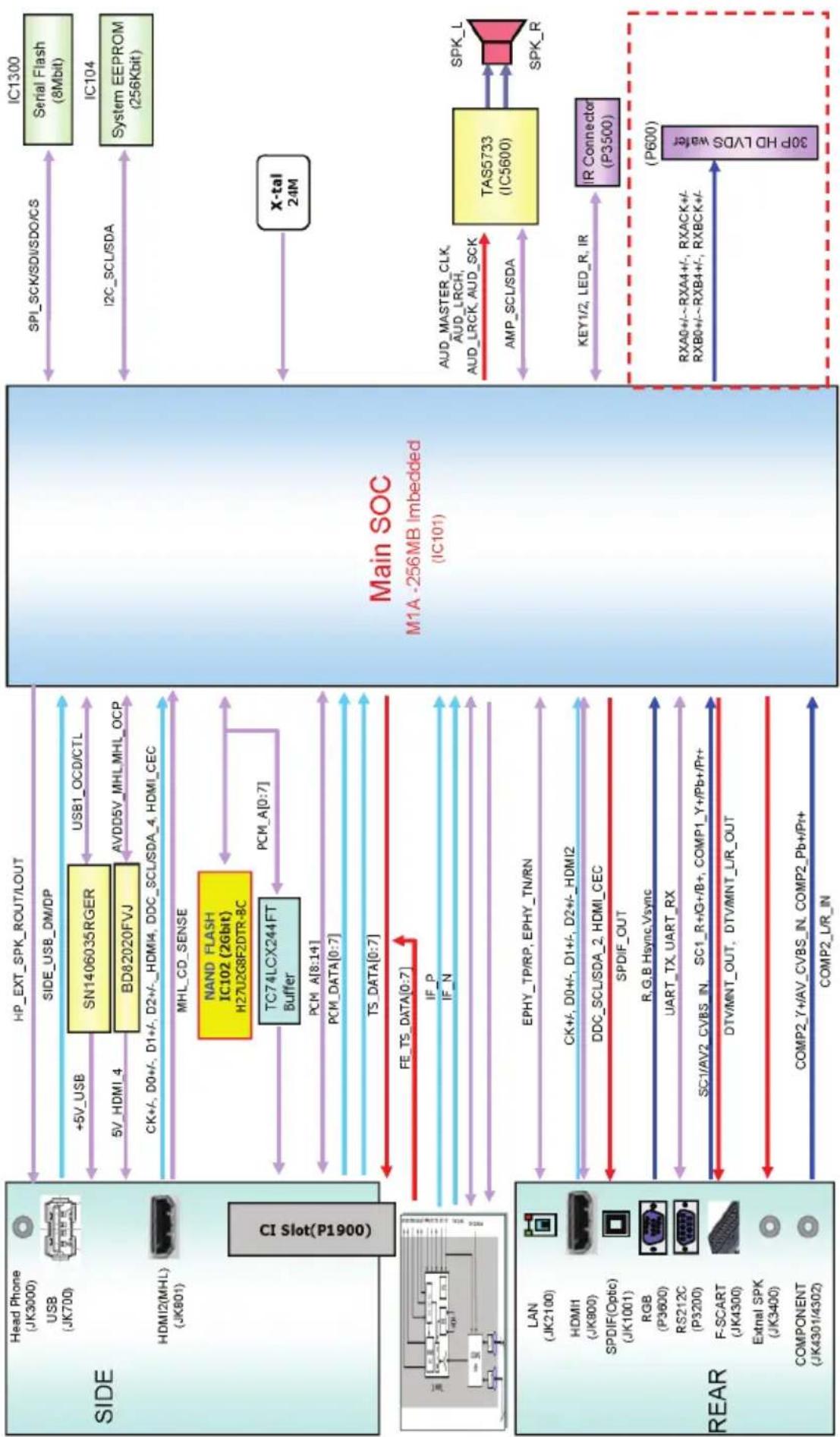

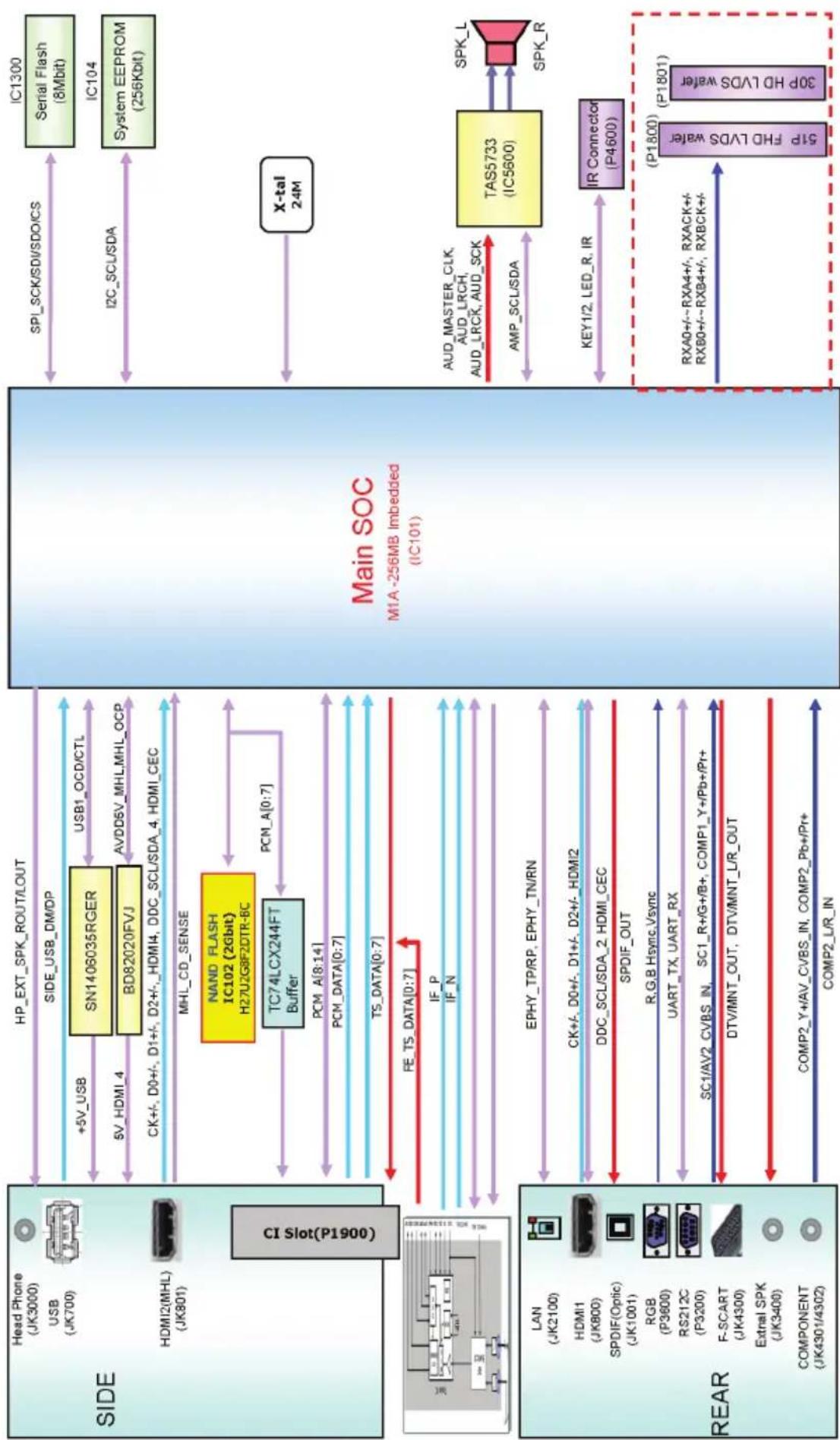

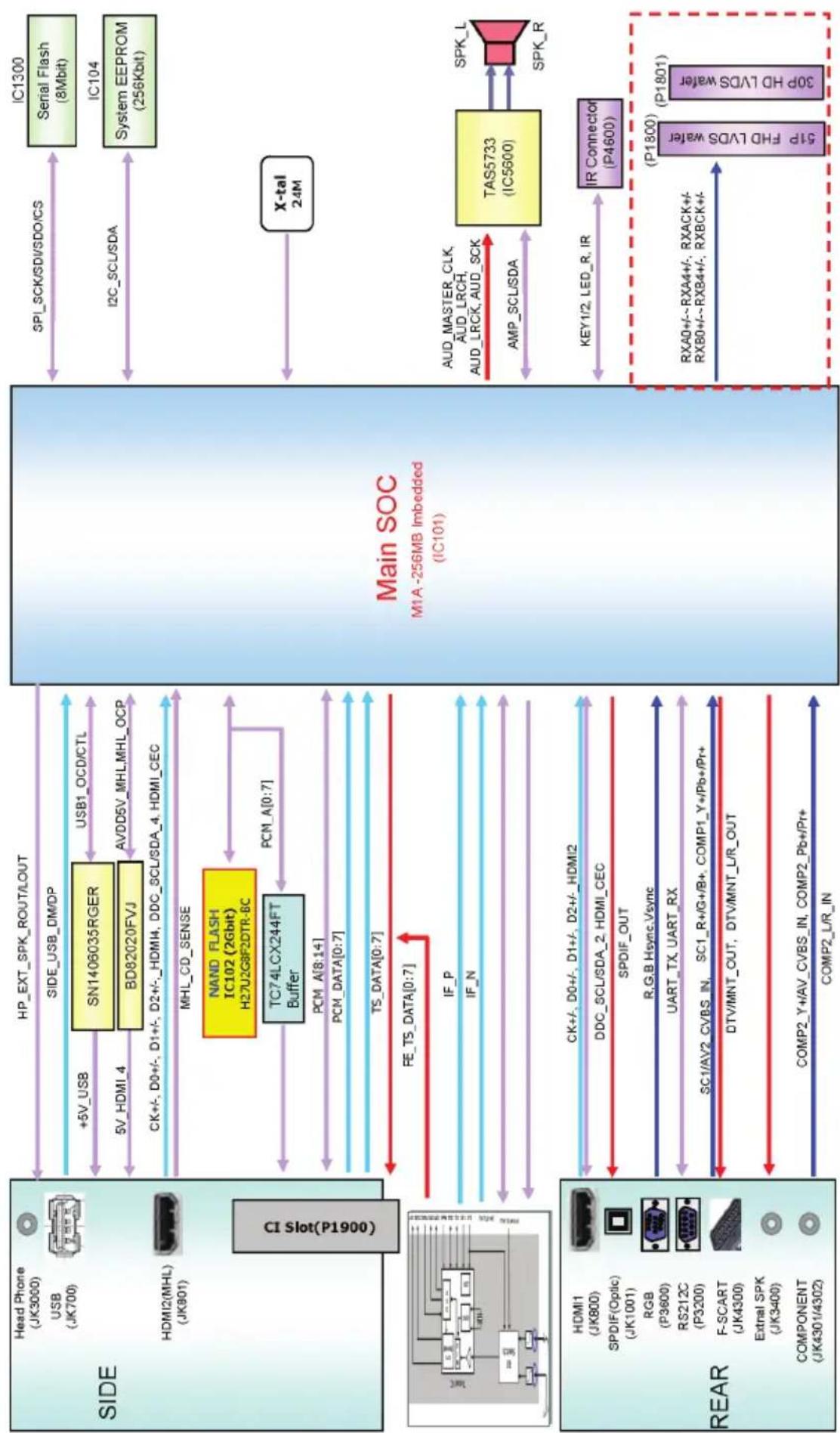

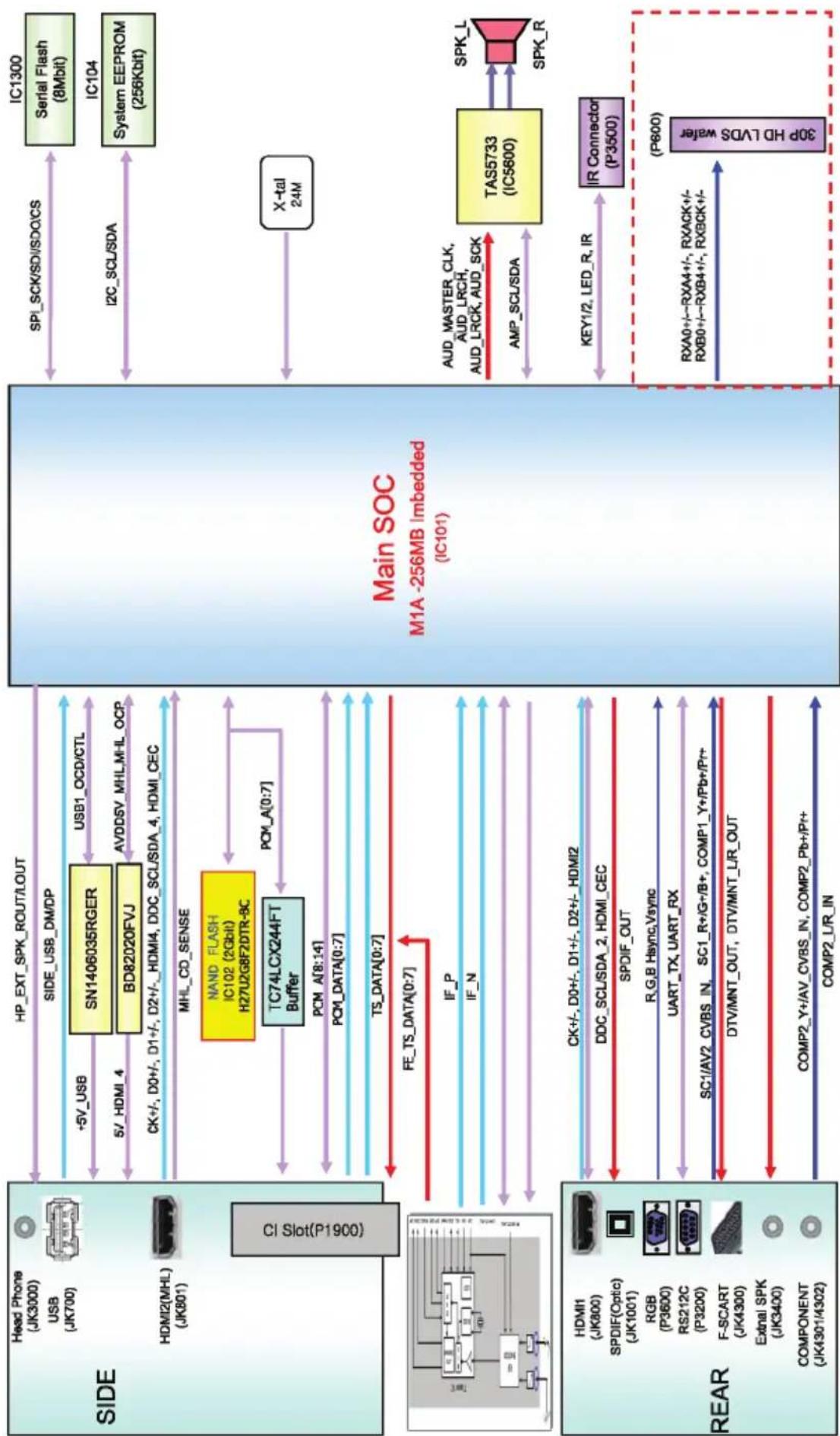


    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333
    style X fill:#f9f,stroke:#333
    style Y fill:#f9f,stroke:#333
    style AB fill:#f9f,stroke:#333

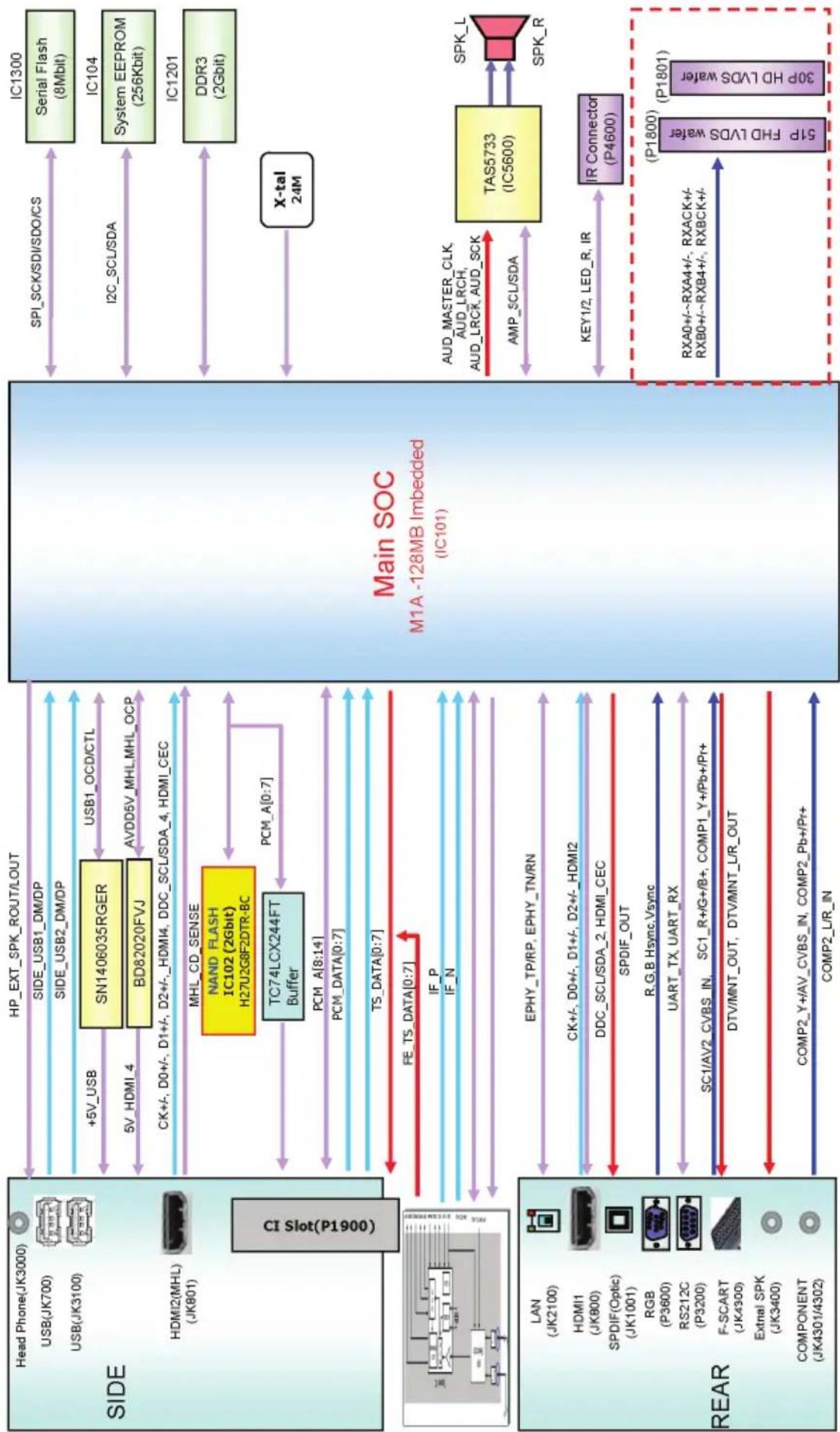


ITALIANO

ITALIANO

    B -->|HP_EXT_SPK_ROUT/LOUT| N["Main SOC M1A -256MB Imbedded (IC101)"]
    B -->|SIDE_USB_DM/DP| O["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|+5V_USB| P["SN1406035RGER"]
    B -->|5V_HDMI_4| Q["BD82020FVJ"]
    B -->|CK+/-, D0+/-, D1+/-, D2+/-, HDMI4, DDC_SCL/SDA_4, HDMI_CEC| R["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|MHL_CD_SENSE| S["NAND FLASH IC102 (26bit) H27U2G8F2DTR-8C"]
    B -->|TC74LCX244FT Buffer| T["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|PCM_A["0:7"]| U["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|PCM_DATA["0:7"]| V["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|TS_DATA["0:7"]| W["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|FE_TS_DATA["0:7"]| X["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|IF_P IF_N| Y["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|EPHY_TP/RP, EPHY_TN/RN| Z["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|CK+/-, D0+/-, D1+/-, D2+/-, HDMI2| AA["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|DDC_SCL/SDA_2, HDMI_CEC| AB["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|SPDIF_OUT| AC["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|UART_TX_UART_RX| AD["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|SC1/AV2_CVBS_IN SC1_R+/G+/B+, COMP1_Y+/Pb+/Pr+| AE["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|DTV/MNT_OUT, DTV/MNT_LIR_OUT| AF["Main SOC M1A -256MB Imbedded (IC101)"]

    B -->|COMP2_Y+/AV_CVBS_IN COMP2_Pb+/Pr+ COMP2_L/R_IN| AG["Main SOC M1A -256MB Imbedded (IC101)"]

    subgraph Main SOC
        H["SI/S"]
        I["Serial Flash (8Mbit)"]
        J["System EEPROM (256Kbit)"]
        K["X-tal 24M"]
        L["TAS5733 (IC5600)"]
        M["SPK_L"]
        N["IR Connector (P3500)"]
        O["RXA0+/-, RXA4+/-, RXACK+/-, RXB0+/-, RXB4+/-, RXBCK+/-"]
        P["30P HD LVDS wafer"]
    end

    subgraph Main SOC
        Q["SPI_SCK/SDI/SDO/CS"]
        R["I2C_SCL/SDA"]
        S["AUD_MASTER_CLK, AUD_LRCH, AUD_LRCK, AUD_SCK"]
        T["AMP_SCL/SDA"]
        U["KEY1/2, LED_R, IR"]
        V["RXRHD LVDS wafer"]
    end

ITALIANO

LG

Life's Good

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG

32LX541H-ZA 40LX541H-ZA 43LX541H-ZA

49LX541H-ZA 55LX541H-ZA 32LX341C-ZA

49LX341C-ZA 55LX341C-ZA 60LX341C-ZA

49LX321C-ZA 49LX540S-ZA 55LX540S-ZA

60LX540S-ZA 32LX330C-ZA 42LX330C-ZA

32LX320C-ZA 42LX320C-ZA 32LX330H-ZA

42LX330H-ZA 32LX320H-ZA 42LX320H-ZA

42LX530S-ZA 43LX310C-ZA 49LX310C-ZA

22LX530H-ZA 28LX530H-ZA 22LX330C-ZA

28LX330C-ZA 22LX320C-ZA 28LX320C-ZA

43LX318C-ZA 49LX318C-ZA

I numeri del modello e di serie del televisore sono situati sul retro del televisore.

Trascriverli in basso qualora fosse necessario contattare l'assistenza.

MODELLO

N. DI SERIE

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art. 2, comma 1 dello stesso decreto.

Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

INSTRUKCJA OBSŁUGI
