MANUAL DE UTILIZADOR THASN276TM6S HAIER

- SINTÉTICOS (pulse el botón una vez)

Descarregue a aplicação hOn

Antes de utilizar o aparelho, leia atentamente as instruções de segurança.

Antes de utilizar a máquina de lavar roupa, é absolutamente necessário remover os parafusos e os espaçadores de bloqueio de transporte. Para obter instruções pormenorizadas sobre o procedimento de remoção, consulte as instruções de instalação

1. Instalação

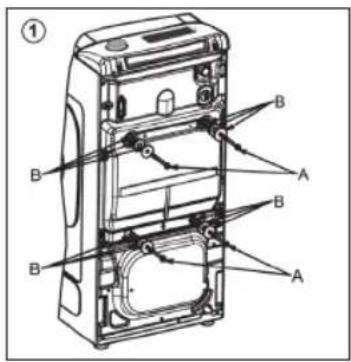

1.1 - Remoção dos parafusos de transporte

• Retire os parafusos de transporte 2 ou 4 (A) na parte de trás e retire as anilhas planas 2 ou 4, os tampões de borracha e os tubos espaçadores de plástico (B), conforme ilustrado na figura 1.
• Instale as guarnições fornecidas "C" (fig. 2).

1.2 - Retire e elimine cuidadosamente o perfil de proteção situado sob a porta da máquina de lavar roupa (como indicado na Figura 3).

1.3 - Alinhamento do aparelho

- Nivele a máquina ajustando os pés dianteiros (fig. 4).

a) Rode a porca para a direita para soltar o parafuso no pé.
b) Levante ou baixar o pé, rodando-o até ficar bem assente no chão.
c) Bloqueie o pé na posição, rodando a porca para a esquerda até ficar encostada ao fundo da máquina de lavar roupa.

• Verifique se o aparelho está corretamente nivelado.
• Verifique se a máquina de lavar roupa não balança, tentando mover dois cantos superiores diagonalmente opostos ao mesmo tempo.
• Se deslocar a máquina de lavar roupa de um local para outro, deve voltar a nivelar os pés.

Transfira e leia o Manual do utilizador completo online para obter mais informações em:

go.he.services/haier-um

1.4 - Conexões hidráulicas

• A máquina de lavar roupa deve ser ligada à rede de água através do tubo novo fornecido com o aparelho (no interior do tambor). Não utilizar o tubo antigo para este efeito.
• Ligue uma extremidade do tubo de entrada de água com a curva em cotovelo à electroválvula (parte superior traseira da máquina) e a outra extremidade a uma torneira ou a uma ligação roscada de gás de 3/4"
• Coloque a máquina de lavar roupa junto à parede, certificando-se de que não existem curvas ou dobras em qualquer parte do tubo.

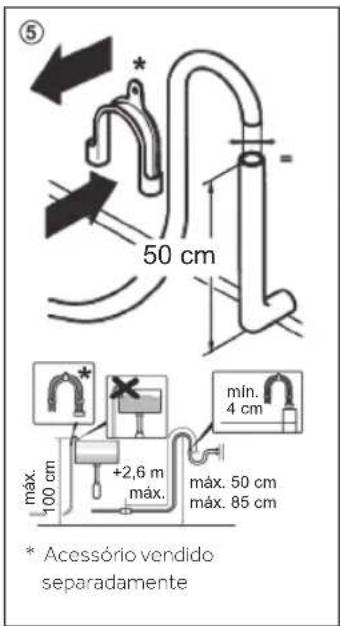

• Prenda o tubo de saída ao bordo do lava-loiça ou, de preferência, a uma saída de drenagem fixa com um diâmetro superior ao do tubo de saída e a uma altura mínima de 50 cm e máxima de 75 cm do chão (fig. 5).
• Se necessário, utilize o acessório curvo* para fixar e apoiar o tubo de saída da forma mais segura.
• Ligue a mangueira de água à torneira de abastecimento de água (fig. 6) utilizando apenas a mangueira fornecida com o aparelho (não reutilize conjuntos de mangueiras antigos)
• Alguns modelos podem incluir uma ou mais das seguintes funcionalidades:

- HOT&COLD (fig. 7): definições de ligação à rede de água com água quente e fria para uma maior poupança de energia. Ligue o tubo cinzento à torneira de água fria, o tubo vermelho à torneira de água quente. A máquina pode ser ligada apenas à torneira de água fria: neste caso, alguns programas podem começar alguns minutos mais tarde.

- AQUASTOP (fig. 8): um dispositivo localizado no tubo de abastecimento que para o fluxo de água em caso de deterioração do tubo; neste caso, uma marca vermelha irá surgir na janela "A" e o tubo tem de ser substituído. Para desenroscar a porca, pressione o dispositivo de bloqueio unidirecional "B".

- AQUAPROTECT - TUBO DE ABASTECIMENTO COM GUARDA (fig. 9): em caso de fuga de água do tubo interno primário "C", a bainha de contenção transparente "D" conterá a água para permitir a conclusão do ciclo de lavagem. No final do ciclo, contacte o Centro de Assistência ao Cliente para substituir o tubo de alimentação.

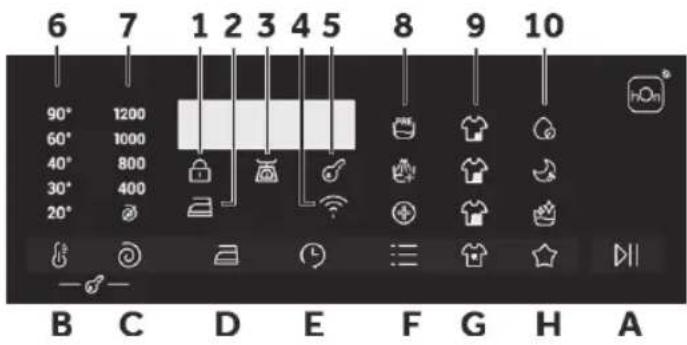

1. Painel de controlo


6 7 1 2 3 4 5 8 9 10 90° 1200 60° 1000 40° 800 30° 400 20° B C D E F G H A

50 cm mín. 4 cm +2,6 m max. 50 cm max. 85 cm * Acessório vendido separadamente

A Play/Pausa
B Seleção de temperatura
C Velocidade de centrifugação
D Engomar fácil
E Início diferido
F Opções
G Nível de sujidade/Nível de vapor*
H Programas especiais (apenas disponíveis em determinados modelos)
B+C Tranca para crianças
* Nível de vapor (apenas disponível em determinados modelos)

ícones

1 Indicador de porta bloqueada
2 Indicador Engomar fácil
3 Luz indicadora de Carga em Kg (ativa apenas em determinados programas)
4 Indicador Wi-Fi

5 Indicador Tranca para crianças
6 Indicador da temperatura de lavagem
7 Indicador de velocidade de centrifugação
8 Indicador de opções

9 Indicadores de nível de sujidade
10 Indicador de programas especiais

2.1 - Botões

Play/Pausa (A)

Fecha a porta ANTES de selecionar o botão PLAY/PAUSA. Para iniciar o ciclo selecionado com os parâmetros predefinidos, prima PLAY/PAUSA. Quando o programa está a decorrer, o visor indica o tempo a decorrer.

Botão da temperatura (B)

Este botão permite-lhe alterar a temperatura dos ciclos de lavagem. Não é possível aumentar a temperatura para lá do máximo admissível para o programa, de forma a proteger os tecidos. Caso execute uma lavagem a frio, todos os indicadores devem estar desligados.

Botão de velocidade de centrifugação (C)

Ao pressionar o botão, é possível reduzir a velocidade máxima e, caso o pretenda, o ciclo de centrifugação pode ser cancelado.

Botão Engomar fácil (D) (Disponível apenas em alguns programas)

Esta função permite-lhe minimizar as rugas o mais possível, eliminando as centrifugações intermédias ou reduzindo a intensidade da final.

Botão início diferido (E)

Este botão permite-lhe pré-programar o ciclo de lavagem para atrasar o início do ciclo em até 24 horas.

Botão Opções (F)

Este botão permite-lhe selecionar entre opções diferentes (dependendo do programa selecionado):

Pré-lavagem (F) - Esta opção permite-lhe realizar uma pré-lavagem e é especialmente útil para cargas muito sujas (pode ser usado apenas em alguns programas). Quando ativado, o ícone indicador (E) acende-se

Enxaguamento extra (F) - Esta opção permite-lhe adicionar um enxaguamento no final do ciclo de lavagem e é útil para pessoas com pele delicada e sensível. Quando ativado, o ícone indicador (F) acende-se

Higiene + (F) - Ativado quando definir 60 °C de temperatura. Esta opção permite uma limpeza profunda da sua roupa mantendo a mesma temperatura durante toda a lavagem.

Nível de sujidade (G)

Esta opção permite-lhe selecionar entre 3 níveis de intensidade de lavagem modificando a duração do programa, dependendo da sujidade dos tecidos (só pode ser usado em alguns programas como ilustrado na tabela de programas).

Nível de vapor(G) (apenas disponível em determinados modelos)

Depois de selecionar o programa ENGOMAR FÁCIL PLUS, pode usar este botão para escolher entre três tratamentos a vapor de diferentes intensidades, concebidos para roupa seca ou molhada e dependendo do tipo de tecido.

- ALGODÕES (seleção padrão)

Este programa é utilizado para roupa de algodão. Em tecidos húmidos (por ex., após a lavagem), é adequado para relaxar vincos após a centrifugação; em tecidos secos, é utilizado para criar o nível de humidade ideal para passar a ferro mais facilmente.

- SINTÉTICOS (premir o botão uma vez)

Este programa é usado para roupa sintética. Em tecidos húmidos (por ex., após a lavagem), é adequado para relaxar vincos após a centrifugação; em tecidos secos, é utilizado para criar o nível de humidade ideal para passar a ferro mais facilmente.

- DELICADOS (premir o botão duas vezes)

Com a ajuda de vapor, o ciclo refresca e relaxa vincos em peças de roupa após uso. O programa consiste numa fase inicial em que o vapor atua e numa fase final em que o excesso de humidade é removido para uso imediato. O ciclo é adequado para tecidos secos.

Programas especiais (H)

Este botão permite-lhe selecionar entre opções diferentes (dependendo do programa selecionado):

Peça única (H) - Esta opção (que pode ser definida em vários programas) otimiza o consumo de água e energia do programa selecionado, mantendo inalterado o desempenho de lavagem.

Lavagem noturna (H) - Esta opção reduz a velocidade de centrifugação intermédia para 400 rpm, onde aplicável, aumenta o nível de água durante o enxaguamento e mantém a roupa mergulhada em água após o enxaguamento final, de forma a espalhar as fibras perfeitamente.

Limpeza a seco (H) - Desenvolvida para limpar o tambor da máquina de lavar roupa. Use somente detergente em pó. Não ative o programa com roupas dentro da máquina de lavar. É aconselhado realizar este programa após cada 50 ciclos de lavagem. A opção pode ser selecionada apenas para o programa DRENAGEM E CENTRIFUGAÇÃO.

Tranca para crianças (B+C)

• Ao pressionar simultaneamente os botões "SELEÇÃO DE TEMPERATURA" e "VELOCIDADE DE CENTRIFUGAÇÃO" durante cerca de 3 segundos, a máquina permite-lhe bloquear as teclas. Dessa forma, pode evitar fazer alterações acidentais ou indesejadas caso um botão no ecrã seja pressionado acidentalmente durante um ciclo.
• O bloqueio de teclas pode ser cancelado facilmente pressionando os dois botões simultaneamente mais uma vez ou desligando o aparelho.

NOTA: A frequência da sua rede Wi-Fi doméstica deve ser de 2,4 GHz. (banda de 5 GHz não permitida).

• Descarregue a aplicação hOn no seu dispositivo, enquadrando o seguinte código QR ou através da ligação: go.haier-europe.com/download-app
• Crie o perfil de utilizador (ou inicie sessão) e emparelhe o aparelho seguindo as instruções do visor do aparelho.

Descarregue a aplicação

A

Personal profile name: away email: email: mail email:com email: file: file: mail:

B

Apenas banda de 2,4 GHz Wi-Fi Wi-Fi doméstico: - Nome - Palavra-passe

C

Siga as instruções de emparelhamento hOn Aplicação hOn

D

- Feche a porta e rode o botão para a posição CONTROLO REMOTO (Wi-Fi). Pode agora gerir o seu produto a partir da aplicação.

DESATIVAR O CONTROLO REMOTO

- Rode o botão para qualquer posição diferente de CONTROLO REMOTO (Wi-Fi), sem passar por OFF. Se estiver um ciclo em curso, este continua. A partir da aplicação, é possível ver o estado do produto, mas não controlá-lo.

2.2 - ícones

Indicador do fecho da porta (1)

Por razões de segurança, a porta está parcialmente bloqueada durante o ciclo de lavagem. Só é possível abrir a porta no final do programa ou depois de o programa ter sido cancelado corretamente. Em caso de nível de água elevado, temperatura elevada da água e durante a centrifugação, não é possível abrir a porta.

A luz indicadora apresenta a seleção da opção respetiva.

Luz indicadora de Carga em Kg (3): (ativa apenas em determinados programas).

Ao longo de cada fase de lavagem o "Carga em Kg" permite monitorizar informação sobre a carga de lavagem no tambor e nos primeiros minutos da lavagem este:

• ajusta a quantidade de água necessária;
• determina a duração do ciclo de lavagem;
• controla o enxaguamento de acordo com o tipo de tecido selecionado para ser lavado com o mesmo;
• ajusta o ritmo de rotação do tambor para o tipo de tecido a ser lavado;
• reconhece a presença de demasiada espuma e, se necessário, ajusta a quantidade de água para enxaguamento.
• ajusta a velocidade de centrifugação de acordo com a carga, evitando assim qualquer desequilíbrio.

Luz indicadora Wi-Fi (4): Nos modelos equipados com Wi-Fi, indica o estado da conexão. Pode ser.

Luz indicadora de bloquear teclas (5): A luz indicadora mostra que as teclas estão bloqueadas.

Luz indicadora da temperatura de lavagem (6)

Estas mostram a temperatura de lavagem do programa selecionado que pode ser alterada (quando permitido) pelo botão respetivo. Caso execute uma lavagem a frio, todos os indicadores devem estar desligados.

Luz indicadora da velocidade de centrifugação (7)

Estas mostram a velocidade de centrifugação do programa selecionado, que pode ser reduzida ou omitida pelo botão respetivo.

Luz indicadora de opções (8)

As luzes indicadoras apresentam as opções que podem ser selecionadas pelo botão respetivo.

Luz indicadora do nível de sujidade (9)

• Assim que o programa tenha sido selecionado, a luz indicadora irá mostrar automaticamente o nível de manchas definido para esse programa.
• Ao selecionar um nível de manchas diferente o indicador respetivo será iluminado.

Luz indicadora de programas especiais (10) *Apenas disponível em determinados modelos

As luzes indicadoras apresentam as opções que podem ser selecionadas pelo botão respetivo.

3. Programas

Sim

Sim, premindo o botão

Opcionais

Não

Compartimento de detergente para:

② Detergente

Amaciador ou produto de cuidado

Pré-lavagem

PROGRAMA

(MÁX.)(ver painel de controlo)

DETERGENTE

LAVAGEM NOTURNA

ENXAGUAMENTO EXTRA

HIGIENE +

ENGOMAR FÁCIL

NÍVEL DE SUJIDADE

INÍCIO DIFERIDO

5kg

5,5kg

6kg

6,5kg

7kg

7,5kg

8kg

8,5kg

(MÁX.)

1 ou2

RÁPIDO 44'

333

333,5

33,53

53,540°

●

●

/

○

/

/

○

RÁPIDO 14'

111

1111

1,51

530°

●

●

/

○

/

/

○

MISTOS E CORES 59'

55,

566,

577,

588,540°

●

●

/

○

/

/

○

[6BW8]

LÃ/LAVAGEM À MÃO

111

1111

2230°

●

●

○

○

/

○

/

○

ENGOMARFÁCIL PLUS

1,51

1,51,

51,51

51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,

----

---

-

/

/

/

○

DRENAGEM ECENTRIFUGAÇÃO

----

---

---

-

/

/

/

○

ENXAGUAMENTO

----

---

---

-

△

●

/

/

/

/

○

VAPORHIGIENE PLUS

2,52

5333

3,53

54460°

●

●

/

○

/

/

○

BABY CARE

22222

52,52

52,52

52,560°

●

●

○

○

○

/

○

CUIDADOFRESCURA

22222

52,52

52,52

52,540°

●

●

/

○

/

/

○

ECO 40-60

55,566

577,588,560°

●

●

/

/

/

○

○

20 °C

55,566

577,588,520°

●

●

○

○

/

○

○

SINTÉTICOS

2,52

5333

3,53

54460°

●

●

(●)

○

○

○

○

ALGODÕES

55,566

577,588,590°

●

●

(●)

○

○

○

/

○

•

CONTROLO REMOTO (Wi-Fi)Posição que tem de selecionar quando pretende ativar o controlo remoto através da App (via Wi-Fi).

3.1 - Descrição dos programas

[A472]	RÁPIDO 44'	Um ciclo de lavagem completo (lavar, enxaguar e centrifugar). Este programa é adequado especialmente para algodões ligeiramente sujos e tecidos mistos. Com este programa, recomenda-se a utilização de apenas 20% do detergente normalmente utilizado para evitar desperdícios.
	RÁPIDO 14'	Um ciclo de lavagem completo (lavar, enxaguar e centrifugar). Este programa é adequado para algodões ligeiramente sujos e tecidos mistos. Com este programa, recomenda-se a utilização de apenas 20% do detergente normalmente utilizado para evitar desperdícios.
[SY6A]	MISTOS E CORES 59*	Este programa oferece-lhe a liberdade de lavar todos os tipos de tecidos e de cores que não desbotam em conjunto, com uma carga inteira, obtendo excelentes resultados em apenas 59 minutos.Com a lavagem a temperatura média, este programa é recomendado para roupa que não esteja especialmente suja.*Temperatura predefinida de 20°C (pode ser alterada com o respetivo botão).O ciclo de lavagem também é adequado para lavar tecidos em algodão.
[C0W3]	LÃ/LAVAGEM À MÃO	Este programa efetua um ciclo de lavagem dedicado a tecidos de lã que possam ser lavados na máquina de levar, às peças de roupa de lavagem manual ou peças de seda ou com a indicação "Lavar como Seda" na etiqueta do tecido.
	ENGOMAR FÁCIL PLUS	Este programa utiliza um tratamento de vapor para relaxar os vincos e alcançar o grau ideal de humidade para passar a ferro mais facilmente. Três níveis de intensidade diferentes podem ser selecionados através do botão, desenhados para peças de roupa secas ou molhadas e dependendo do tipo de tecido.
[C520]	DRENAGEM E CENTRIFUGAÇÃO	O programa completamente a drenagem e uma centrifugação máxima. É possível eliminar ou reduzir a centrifugação com o botão de SELEÇÃO DE CENTRIFUGAÇÃO.
[6376]	ENXAGUAMENTO	Este programa executa 3 enxaguamentos com uma centrifugação intermédia (que pode ser reduzida ou excluída usando o botão apropriado). É usada para enxaguar qualquer tipo de tecido, por exemplo, após uma lavagem realizada manualmente.
[HXAX]	VAPOR HIGIENE PLUS	Este programa de lavagem é capaz de atingir uma temperatura de 60°C, durante um longo período de tempo, combinando a ação do vapor com uma poderosa ação de enxaguamento para roupas limpas e higienizadas. Recomendado para tecidos de algodão.
[IXAY]	BABY CARE	Este programa permite-lhe lavar toda a roupa do bebé obtendo um efeito de limpeza e higienização perfeito, definindo a temperatura no mínimo a 60°C. Para otimizar o resultado do efeito higienizante recomendamos a utilização de detergente em pó.
	CUIDADO FRESCURA	Este programa foi desenhado para remover as nódoas do dia-a-dia com uma ação refrescante para garantir uma lavagem espetacular. Lavagem a baixa temperatura recomendada para cargas pequenas.
ECO 40-60	ECO 40-60	O programa ECO 40-60 consegue limpar roupa de algodão com sujidade normal adequada para lavagem a 40°C ou 60°C, em conjunto, no mesmo ciclo. Este programa é utilizado para avaliar a conformidade com a legislação EU Ecodesign (design de produtos amigos do ambiente).
[12X3]	20°C	Este programa inovador permite-lhe lavar vários tipos de tecidos e cores em conjunto, tais como algodões, sintéticos e tecidos variados a apenas 20°C e fornece um desempenho de limpeza excelente. O consumo neste programa é cerca de 40% de uma lavagem convencional a 40°C.
[197X2]	SINTÉTICOS	Este programa é estudado para tecidos sintéticos (como poliéster, viscos) ou mistos de algodão ligeiramente sujos. Os movimentos do tambor e os enxaguamentos são definidos de forma a otimizar as fases de lavagem. A fase de centrifugação delicada pode diminuir os vincos da roupa.
	ALGODÕES	Este programa é adequado para a lavagem de roupa de algodão de cor a 40°C ou para garantir o mais elevado grau de limpeza para a lavagem de roupa resistente ao algodão a 60°C ou 90°C. A centrifugação final é efetuada à velocidade máxima, o que garante uma excelente remoção da água.

4. Utilização diária

• Ligue a máquina de lavar roupa a uma fonte de alimentação e a uma ligação de água (ver capítulo de instalação no manual do utilizador).
• Preparar a roupa: Separe a roupa de acordo com o tecido (algodão, sintéticos, lãs ou seda, etc.) e com o grau de sujidade. Verifique as etiquetas na sua peça de vestuário. Separe a roupa branca da roupa de cor. Esvazie os bolsos de objetos como chaves, moedas, etc. e retire os objetos decorativos mais duros.
• Coloque a roupa peça a peça, evitando sobrecargas (verificar as diferentes capacidades máximas de carga de acordo com o programa). Feche a porta com cuidado. Certifique-se de que nenhuma peça de roupa fica presa.
• Seleccione o detergente e o amaciador (quando necessário) e coloque-os nos compartimentos corretos do dispensador.

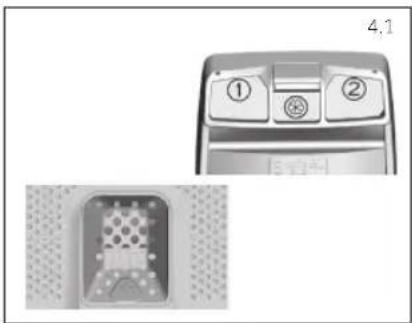

Abra a gaveta do dispensador, os seguintes componentes podem ser vistos (Fig.4.1):

1. O compartimento 1 destina-se ao detergente em pó
2. O compartimento 2 destina-se ao detergente líquido
3. O compartimento 🌿 destina-se a amaciadores de tecidos, agentes perfumantes e aditivos especiais, tais como amido, azulante, etc.

A recomendação sobre o tipo de detergentes adequados para as diferentes temperaturas de lavagem deve ser consultada no manual do detergente (ver ).

• Seleccione um programa rodando o botão, escolhendo o que mais se adequa às peças de roupa carregadas. O visor apresenta o nome do programa, as opções principais e a estimativa de duração.
• Adicione ou remova opções e altere os parâmetros de acordo com as suas necessidades específicas.
• Prima o botão Início/Pausa para iniciar o programa.
• Quando o ciclo estiver concluído, "FIM" é apresentado no visor, Desligue a máquina de lavar roupa rodando o seletor para OFF. Retire a roupa o mais rapidamente possível para evitar que as rugas, os maus odores e as bactérias proliferem.

5. Cuidados e manutenção

• Desligue a máquina da tomada durante a limpeza e a manutenção.
• Utilize um pano macio com sabão líquido para limpar a caixa da máquina e os componentes de borracha.
• Não utilize produtos químicos orgânicos ou solventes corrosivos.

5.2 - Limpeza do filtro da bomba

Recomenda-se a limpeza do filtro da bomba uma vez por mês.

Desligue e retire a ficha da tomada e abra a tampa na parte inferior do aparelho. Prepare um recipiente plano para recolher a água de lixiviação.

• Puxe a mangueira de drenagem para fora e segure a sua extremidade por cima do recipiente e abra-o
• Depois de terminado o escoamento, feche a mangueira de drenagem e volte a empurrá-la para a máquina.
• Desaparafuse e retire o filtro da bomba no sentido contrário ao dos ponteiros do relógio e limpe-o cuidadosamente
• Volte a colocar o filtro na máquina e feche-a cuidadosamente.

5.3 - Limpe o dispensador de detergente e os seus compartimentos

Tenha sempre o cuidado de não deixar resíduos de detergente.

Limpe regularmente a gaveta:

• Pressione o botão (A).
• Mantenha premido o botão e rodar o dispensador de detergente para fora.
• Retire o dispensador e limpe-o.
• Recomenda-se a remoção de qualquer resto de detergente nos compartimentos para evitar qualquer acumulação que possa causar bloqueios e restringir o fluxo de água do dispensador para o tambor.
• Retire e extraia as divisórias (B) que se encontram na parte de trás do dispensador e limpe-as cuidadosamente.
• Remova qualquer residuo sólido que possa obstruir os orificios dos compartimentos.

5.4 - Limpeza do tambor

• Retire do tambor os objetos lavados acidentalmente, especialmente as peças metálicas, como alfinetes, moedas, etc. e a ranhura da junta da porta (anel de borracha), porque provocam manchas de ferrugem e danos.
• Utilize um produto de limpeza sem cloreto para remover manchas de ferrugem. Respeite as indicações de aviso do fabricante do produto de limpeza.
• Não utilize objetos duros ou palha de aço para a limpeza.
• Após o procedimento, abra a porta, utilize uma toalha para limpar as manchas e a espuma à volta da junta e mantenha o interior e o exterior da junta limpos.
