MANUAL DE UTILIZADOR BTCD 12 EINHELL

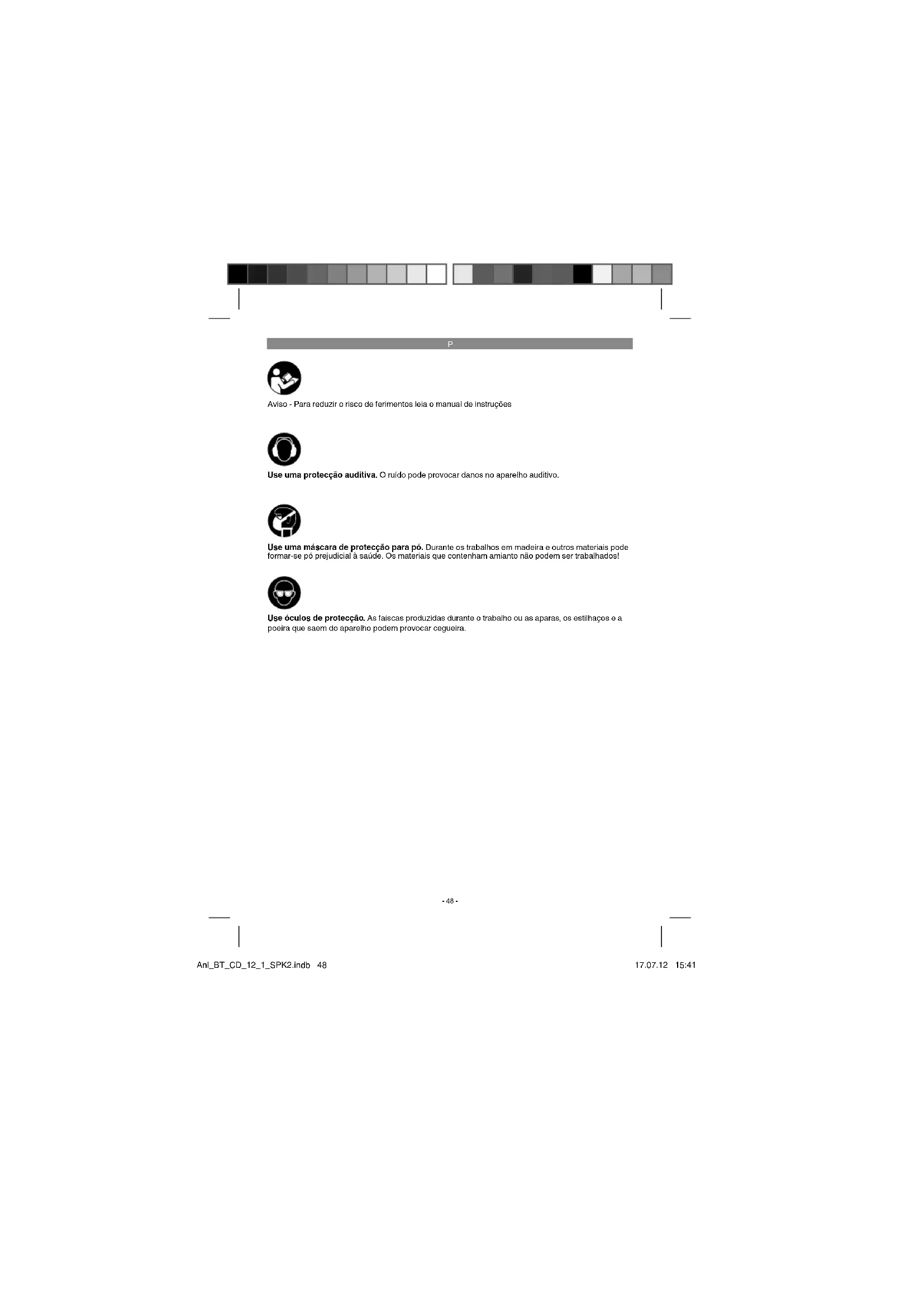

Aviso - Para reduzir o risco de ferimentos leia o manual de instruções Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira. Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados! Anl_BT_CD_12_1_SPK2.indb 48Anl_BT_CD_12_1_SPK2.indb 48 17.07.12 15:4117.07.12 15:41P

Atenção! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

1. Ajuste do binário (anel de ajuste)

2. Bucha de aperto rápido

3. Comutador do sentido de rotação

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Atenção! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O berbequim-aparafusador com acumulador é adequado para aparafusar e desaparafusar pa- rafusos, bem como para furar madeira, metal e plástico. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- Anl_BT_CD_12_1_SPK2.indb 49Anl_BT_CD_12_1_SPK2.indb 49 17.07.12 15:4117.07.12 15:41P

mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Alimentação de tensão do motor: ..........12 V d.c. Rotações com marcha em vazio: .......0-550 r.p.m. Escalões do binário: .................................... 19+1 Rotação reversível direita/esquerda: ..............sim Área de aperto da bucha: ................. máx. 10 mm Tensão de carga do acumulador: ...........15 V d.c. Corrente de carga do acumulador: .............. 0,4 A Tensão de rede do carregador: ........230V~ 50Hz Tempo de carga: ..........................máx. 3-5 horas Tipo de acumulador: ................................... NiCd Peso: ..........................................................1,4 kg Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L

................................................3 dB Nível de potência acústica L

...............................................3 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 60745. Furar em metal Valor de emissão de vibração a

Aparafusar sem percussão Valor de emissão de vibração a

Aviso! O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Leia impreterivelmente estas indicações antes de colocar o martelo perfurador sem fi o em funcio- namento:

aparafusadoras próprias e em perfeitas con- dições.

3. Antes de furar e aparafusar em paredes e

muros, verifi que se existem condutores eléc- tricos, canalizações de gás e de água. Anl_BT_CD_12_1_SPK2.indb 50Anl_BT_CD_12_1_SPK2.indb 50 17.07.12 15:4117.07.12 15:41P

1. Retire o acumulador (5) do punho (fi g. 2), pre-

mindo as teclas de engate (8) do lado direito e do lado esquerdo.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue o carregador (6) à to- mada e insira o cabo de carga (a) no adapta- dor de carregamento (7). O LED vermelho no adaptador de carregamento (7) acende-se.

3. Insira o acumulador (5) no adaptador de car-

regamento. O LED verde e vermelho indicam que o acumulador está a ser carregado.

4. Após 3-5 h, o acumulador está completamen-

te carregado. Retire o acumulador do adapta- dor de carregamento e desligue o carregador da tomada. Atenção! Se a carga estiver completa o apa- relho não se desliga automaticamente. Se o pack de acumuladores não se conseguir carregar, verifi que

se existe tensão de rede na tomada.

se existe um contacto correcto nos contactos de carregamento do carregador. Se continuar a não ser possível carregar o pack de acumuladores, envie

e o pack de acumuladores para o nosso serviço de assistência técnica. Tendo em vista uma longa vida útil do pack de acumuladores, deve providenciar o seu recarre- gamento atempado. Isto é absolutamente neces- sário se verifi car que a capacidade do martelo perfurador sem fi o está a diminuir. Nunca deixe que o pack de acumuladores se descarregue completamente. Esta situação poderia provocar uma avaria no pack de acumuladores!

6.2 Ajuste do binário (fi g. 4/pos. 1)

A aparafusadora sem fi o está equipada com um ajuste mecânico do binário. O binário para um determinado tamanho do par- afuso é regulado no anel de ajuste (1). O binário depende de vários factores:

do tipo e da dureza do material a ser trabal- hado.

do tipo e do comprimento dos parafusos uti- lizados.

das exigências inerentes às uniões roscadas. O movimento em roda livre da embraiagem, acompanhado de um matraquear, indica que o binário ajustado foi alcançado. Atenção! O anel de ajuste para o binário só deve ser regulado com a ferramenta parada.

6.3 Furar (fi g. 4/pos. 1)

Para furar, posicione o anel de ajuste do binário no último nível „Broca“. No nível „Furar“, o acopla- mento de fricção está inactivo. O binário máximo está disponível para furar.

6.4 Comutador do sentido de rotação (fi g. 5/

pos. 3) Com o interruptor corrediço por cima do interrup- tor para ligar/desligar, pode ajustar o sentido de rotação da aparafusadora sem fi o e protegê-la contra ligações inadvertidas. Pode optar entre rotação à esquerda e à direita. O sentido de ro- tação só deve ser comutado com a ferramenta parada a fi m de evitar danos na engrenagem. Se o interruptor corrediço se encontrar na posição central, o interruptor para ligar/desligar está blo- queado.

6.5 Interruptor para ligar/desligar

(fi g. 5/pos. 4) Com o interruptor para ligar/desligar, pode co- mandar as rotações de forma contínua. Quanto mais pressionar o interruptor, maiores serão as rotações da aparafusadora sem fi o.

6.6 Substituição do acessório (fi gura 6)

Atenção! Em todos os trabalhos na aparafusado- ra sem fi o (p. ex. substituição do acessório; manu- tenção; etc.) coloque o comutador do sentido de rotação (3) na posição central da aparafusadora sem fi o.

A abertura da bucha (a) tem de ter tamanho suficiente para receber a ferramenta (brocas ou pontas aparafusadoras).

Escolha a ferramenta adequada. Empurre a ferramenta o mais possível para dentro da abertura da bucha (a).

Rode bem a bucha (2) e verifique de seguida se a ferramenta está bem assente.

rantem um trabalho seguro. Certifi que-se de que o bit utilizado e o parafuso coincidem em forma e tamanho. O ajuste do binário deve ser efectuado de acordo com o tamanho do parafuso, tal como descrito nas instruções.

6.8 Suporte magnético de parafusos

(fi g. 4/pos. 9) Os parafusos podem estar fi xados no respectivo suporte magnético, fi cando, assim, prontos a se- rem usados durante o trabalho.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_BT_CD_12_1_SPK2.indb 52Anl_BT_CD_12_1_SPK2.indb 52 17.07.12 15:4117.07.12 15:41P

Só para países da UE Não deite as ferramentas eléctricas nem os acumuladores para o lixo doméstico! Alternativa de recycling relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado, assim como os acumuladores, também podem ser entregues a uma instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_BT_CD_12_1_SPK2.indb 53Anl_BT_CD_12_1_SPK2.indb 53 17.07.12 15:4117.07.12 15:41P

Termos de garantia A empresa iSC GmbH ou o seu representante assegura a reparação de defeitos ou a substituição de aparelhos de acordo com o quadro abaixo, sendo que os direitos legais de garantia permanecem váli- dos. Categoria Exemplo Serviço de garantia Defeito no material ou na est- rutura 24 meses Peças de desgaste* Bucha 6 meses Consumíveis/ peças consumíveis* Insertos de bit/Brocas Garantia apenas em caso de defeitos imediatos (24h após a compra / data do talão de compra) Peças em falta 5 dias úteis

• não incluído obrigatoriamente no material a fornecer! Relativamente às peças de desgaste, aos consumíveis e peças em falta, a empresa iSC GmbH ou o seu representante só assegura a reparação de defeitos ou a substituição se o defeito for apresentado num prazo de 24h (consumíveis), 5 dia úteis (peças em falta) ou 6 meses (peças de desgaste) após a compra, e a data de compra for comprovada por um talão. Em caso de defeitos no material ou na estrutura dentro do período de garantia, pedimos-lhe que ent- regue o aparelho juntamente com a fi cha em anexo, totalmente preenchida. É importante fornecer uma descrição precisa do erro. Para isso, responda às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, tam- bém pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam

os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de

tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparel- hos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das ins- truções de montagem ou de uma instalação incorrecta, da não observância das instruções de fun- cionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferra- mentas ou acessórios não autorizados), da não observância das regras de manutenção e seguran- ça, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses. O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

3. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia

devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

4. Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo in-

dicada, juntamente com o talão de compra original ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra como comprovativo. De- screva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com os termos de garantia deste manual de instruções. Anl_BT_CD_12_1_SPK2.indb 55Anl_BT_CD_12_1_SPK2.indb 55 17.07.12 15:4117.07.12 15:41Unger/Product-ManagementWeichselgartner/General-Manager
