MANUAL DE USUARIO BTCD 12 EINHELL

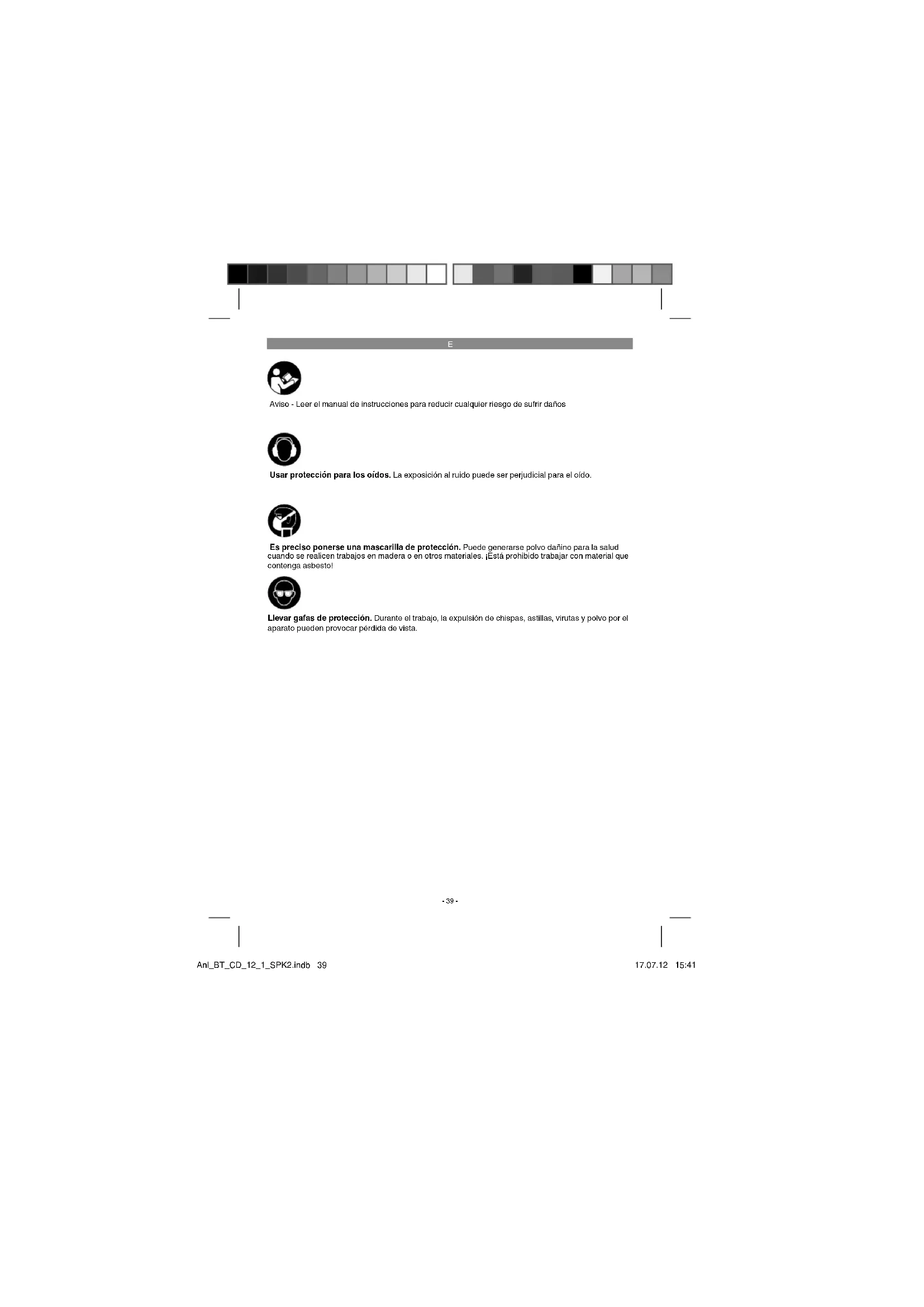

Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto! Anl_BT_CD_12_1_SPK2.indb 39Anl_BT_CD_12_1_SPK2.indb 39 17.07.12 15:4117.07.12 15:41E

¡Atención! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1. Ajuste de par (anillo de ajuste)

2. Portabrocas de sujeción rápida

3. Interruptor de inversión de marcha

7. Adaptador de carga

8. Dispositivo de retención

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Atención! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Taladro atornillador con batería

Instrucciones de seguridad

El taladro atornillador con batería está diseñado para atornillar y desatornillar tornillos, así como para taladrar en madera, metal y plástico. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- Anl_BT_CD_12_1_SPK2.indb 40Anl_BT_CD_12_1_SPK2.indb 40 17.07.12 15:4117.07.12 15:41E

les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Alimentación de tensión motor ................12 V c.c. Velocidad marcha en vacío: ............... 0-550 r.p.m Niveles de par de giro: ................................ 19+1 Giro derecha-izquierda .....................................sí Diámetro de sujeción portabrocas: . máx. 10 mm Tensión de carga batería: .......................15 V c.c. Corriente de carga de la batería: ............... 0,4 mA Tensión de red del cargador .......... 230 V ~ 50 Hz Tiempo de carga: ..............................máx. 3-5 h Tipo de batería: ........................................... NiCd Peso: ..........................................................1,4 kg Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Taladrado en metal Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

Atornillado sin percusión Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

¡Aviso! El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Anl_BT_CD_12_1_SPK2.indb 41Anl_BT_CD_12_1_SPK2.indb 41 17.07.12 15:4117.07.12 15:41E

5. Antes de la puesta en marcha

Antes de la puesta en marcha del taladro per- cutor a batería, es preciso leer las siguientes advertencias:

1. Cargar la batería exclusivamente con el car-

gador que se suministra adjunto.

2. Utilice únicamente taladros afi lados, así

como puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros,

compruebe que no exista ningún cable de electricidad o conducto de gas y agua escon- didos.

6.1 Carga de la batería (fi g. 2-3)

1. Extraer la batería (5) de la empuñadura (fi g.

2) presionando los dispositivos de retención

(8) en los laterales izquierdo y derecho de la batería (5 ).

2. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi ca- ción del aparato. Enchufar el cargador (6) a la toma de corriente y conectar el cable de car- ga (a) con el adaptador de carga (7). El LED rojo del adaptador de carga (7) se ilumina.

3. Acoplar la batería (5) al adaptador de carga.

Los LED verde y rojo indican que la batería se está cargando.

4. La batería tarda 3-5 h en cargarse comple-

tamente. Extraer la batería del adaptador de carga y desenchufar el adaptador de la toma de corriente. ¡Atención! No se desconecta de forma au- tomática al cargarse por completo. En caso que no sea posible cargar la batería, comprobar que

exista tensión de red en la toma de corriente.

exista buen contacto entre los contactos de carga del cargador. En caso de que todavía no fuera posible cargar la batería, rogamos enviar

y la batería a nuestro servicio de asistencia técnica. Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Esto es imprescindible en el caso de que note que se reduce la potencia del talador percutor a batería. No descargar jamás la batería por completo. ¡Esto podría provocar un defecto en la batería!

6.2 Ajuste de par (fi g. 4/pos. 1)

El atornillador con batería está equipado con un ajuste de par mecánico. El par de giro para un tamaño determinado de tornillos se regula en el anillo de ajuste (1). El par de giro depende de varios factores:

del tipo y dureza del material a tratar.

del tipo y longitud de los tornillos utilizados.

de las solicitaciones a las que se vea expues- ta la atornilladura. Se indicará que se ha alcanzado el par de giro cuando haga clic el acoplamiento. ¡Atención! Regule el anillo de ajuste para el par de giro solo cuando la herramienta esté detenida.

6.3 Taladrar (fi g. 4/pos. 1)

Para taladrar, posicionar el anillo de ajuste para el par en el último nivel „Broca“. En este nivel, el acoplamiento deslizante está fuera de servicio. Para taladrar puede utilizarse el par máximo.

6.4 Interruptor de inversión de marcha

(fi g. 5/pos. 3) Con el interruptor deslizante situado sobre el in- terruptor ON/OFF puede ajustar el sentido de giro del atornillador con batería y asegurar el atornil- lador contra una conexión involuntaria. Se puede elegir entre giro a la izquierda y giro a la derecha. Con el fi n de evitar que se dañe el engranaje, el sentido de giro sólo se deberá cambiar cuando la herramienta se haya detenido por completo. Si el interruptor deslizante se encuentra en la posición central, el interruptor ON/OFF está bloqueado.

6.5 Interruptor ON/OFF (fi g. 5/pos. 4)

Con el interruptor ON/OFF, se puede controlar de forma continua el número de revoluciones. Cu- anto más se presione el interruptor, mayor será la velocidad del taladro.

6.6 Cambio de herramienta (fi g. 6)

¡Atención! Al realizar cualquier tipo de trabajo (p. ej., cambio de herramienta; mantenimiento; etc.) en el taladro, colocar el interruptor de inversión de marcha (3) en la posición central.

Desenroscar el portabrocas (2).

El orificio del portabrocas (a) debe ser lo sufi- cientemente grande como para poder alojar la herramienta (broca o portatornillos).

Elegir la herramienta adecuada. Introducir la herramienta al máximo posible en el orificio del portabrocas (a).

Girar cerrando bien el portabrocas (2) y comprobar a continuación que la herramienta esté correctamente encajada.

Utilice preferentemente tornillos con autocentraje (p. ej., Torx, ranura en cruz), puesto que garanti- zan seguridad en el trabajo. Asegurarse de que coincida la forma y el tamaño del portatornillos y del tornillo. Realice el ajuste del par de giro, según se describe en las instrucciones, conforme al tamaño de los tornillos.

6.8 Sujetatornillos magnético (fi g. 4/pos. 9)

En el sujetatornillos magnético pueden colocar- se los tornillos para tenerlos a mano durante el trabajo.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info Anl_BT_CD_12_1_SPK2.indb 43Anl_BT_CD_12_1_SPK2.indb 43 17.07.12 15:4117.07.12 15:41E

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_BT_CD_12_1_SPK2.indb 44Anl_BT_CD_12_1_SPK2.indb 44 17.07.12 15:4117.07.12 15:41E

Sólo para países miembros de la UE No tirar herramientas eléctricas ni baterías en la basura doméstica. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado, así como la batería, a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componen- tes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_BT_CD_12_1_SPK2.indb 45Anl_BT_CD_12_1_SPK2.indb 45 17.07.12 15:4117.07.12 15:41E

Condiciones de garantía La empresa iSC GmbH o la tienda especializada competente garantiza la reparación de los fallos o el cambio del aparato de acuerdo con la siguiente tabla, sin que por ello se vean afectados los derechos legales a prestación de garantía. Categoría Ejemplo Prestación de garantía Fallos de material o de diseño 24 meses Piezas de desgaste* Portabrocas 6 meses Material de consumo/ Piezas de consumo* Adaptadores portatornillos/ brocas Garantía sólo en caso de noti- fi cación inmediata del defecto (24h después de la compra / fecha del recibo de compra) Falta de piezas 5 días laborales *¡no tiene por qué estar incluido en el volumen de entrega! En lo que se refi ere a piezas de desgaste, material de consumo y falta de piezas, la empresa iSC GmbH o la tienda especializada competente garantiza una reparación del fallo o una sustitución del producto, únicamente si el defecto se indica en un plazo de 24h (material de consumo), 5 días laborales (piezas que faltan) o 6 meses (piezas de desgaste) tras la compra y se justifi ca la fecha de compra me- diante el recibo de compra. En caso de daños de material o diseño dentro del período de garantía, envíenos el aparato con la tarje- ta que lo acompaña completamente cumplimentada. Es importante indicar una descripción exacta del fallo. Para ello, es preciso responder a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_BT_CD_12_1_SPK2.indb 46Anl_BT_CD_12_1_SPK2.indb 46 17.07.12 15:4117.07.12 15:41E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Sus derechos le-

gales a prestación de garantía no se ven afectados por la presente garantía. Nuestra prestación de garantía es gratuita para usted.

2. La prestación de garantía se extiende exclusivamente a defectos ocasionados por fallos de material

o de producción y está limitada a la reparación de los mismos o al cambio del aparato. Tenga en consideración que nuestro aparato no está indicado para un uso comercial, en taller o industrial. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. De nuestra garantía se excluye cualquier otro tipo de prestación adicional por daños ocasionados por el transporte, daños ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada), aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de her- ramientas o accesorios no homologados), no observancia de las disposiciones de mantenimiento y seguridad, introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo), uso violento o infl uencias externa (como, p. ej., daños por caídas), así como por el desgaste habitu- al por el uso. Esto se aplica especialmente en aquellas baterías para las que ofrecemos un plazo de garantía de 12 meses. El derecho a garantía pierde su validez cuando ya se hayan realizado inter- venciones en el aparato.

3. El periodo de garantía es de 2 años y comienza en la fecha de la compra del aparato. El derecho de

garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

4. Para hacer efectivo su derecho a garantía, envíe gratuitamente el aparato defectuoso a la dirección

indicada a continuación. Adjunte el original del ticket de compra u otro tipo de comprobante de compra con fecha. ¡A tal efecto, guarde en lugar seguro el ticket de compra como comprobante! Describa con la mayor precisión posible el motivo de la reclamación. Si nuestra prestación de ga- rantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a las condiciones de garantía de este manual de instrucciones. Anl_BT_CD_12_1_SPK2.indb 47Anl_BT_CD_12_1_SPK2.indb 47 17.07.12 15:4117.07.12 15:41P
