MANUAL DE UTILIZADOR KG33S310 SIEMENS

Reservamo-nos o direito a alterações

Mo the spil 21 ash dikalzator na cisacikän tropapiri-satz

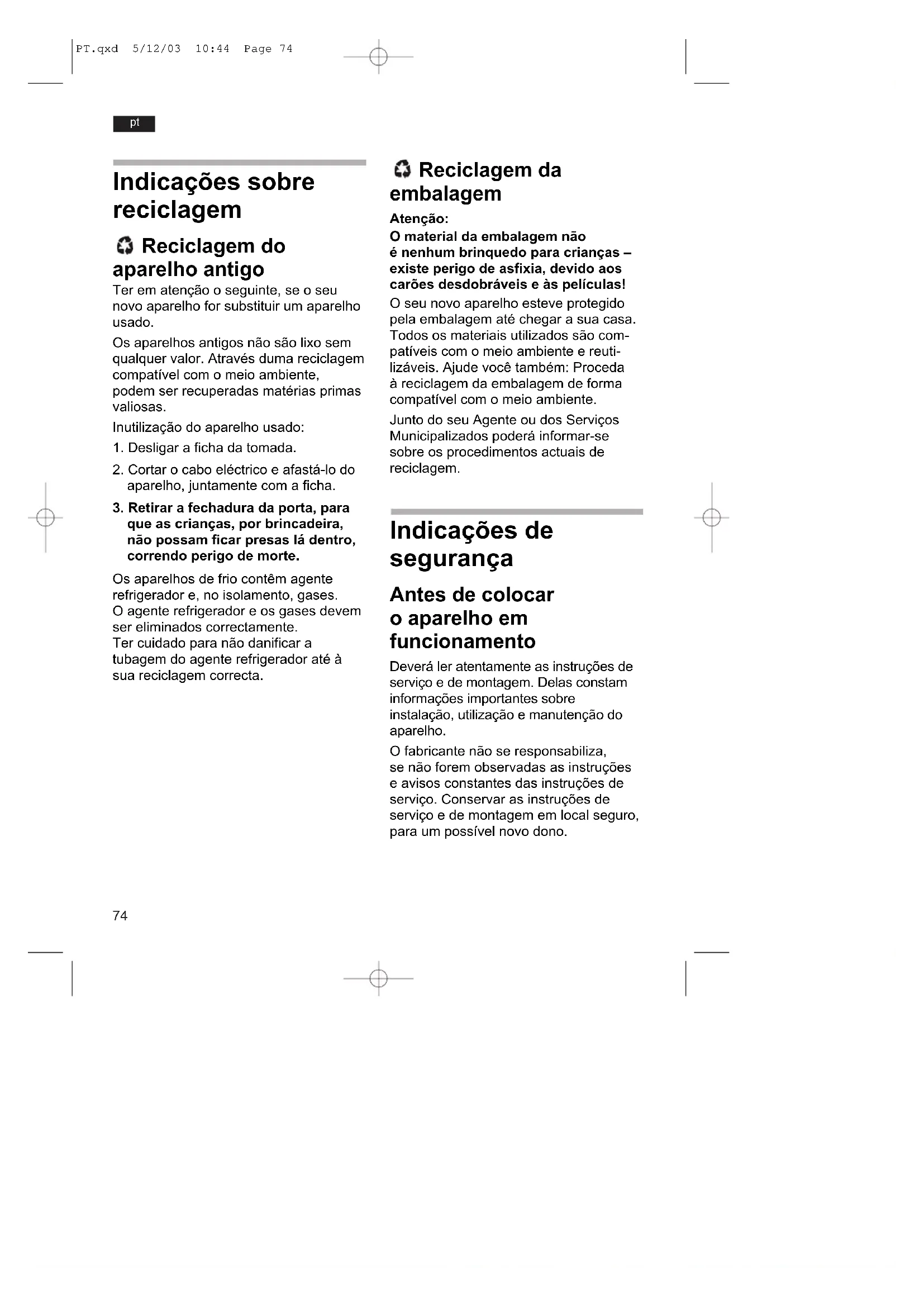

Indicações sobre reciclagem

Reciclagem do aparelho antigo

Ter em atenção o seguinte, se o seu novo aparelho for substituir um aparelho usado.

Os aparelhos antigos não são lixo sem qualquer valor. Através duma reciclagem compatível com o meio ambiente, podem ser recuperadas matérias primas valiosas.

Inutilização do aparelho usado:

1. Desligar a ficha da tomada.
2. Cortar o cabo eléctrico e afastá-lo do aparelho, juntamente com a ficha.
3. Retirar a fechadura da porta, para que as crianças, por brincadeira, não possam ficar presas lá dentro, correndo perigo de morte.

Os aparelhos de frio contêm agente refrigerador e, no isolamento, gases. O agente refrigerador e os gases devem ser eliminados correctamente.

Ter cuidado para não danificar a tubagem do agente refrigerador até à sua reciclagem correcta.

Reciclagem da embalagem

Atenção:

O material da embalagem não é nenhum brinquedo para crianças – existe perigo de asfixia, devido aos carões desdobráveis e às películas!

O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa.

Todos os materiais utilizados são compatíveis com o meio ambiente e reutilizáveis. Ajude você também: Proceda à reciclagem da embalagem de forma compatível com o meio ambiente.

Junto do seu Agente ou dos Serviços Municipalizados poderá informar-se sobre os procedimentos actuais de reciclagem.

Indicações de segurança

Antes de colocar o aparelho em funcionamento

Deverá ler atentamente as instruções de serviço e de montagem. Delas constam informações importantes sobre instalação, utilização e manutenção do aparelho.

O fabricante não se responsabiliza, se não forem observadas as instruções e avisos constantes das instruções de serviço. Conservar as instruções de serviço e de montagem em local seguro, para um possível novo dono.

Avisos

- O aparelho contém, em quantidades reduzidas o agente de refrigeração R600a não poluente, mas inflamável. Ter cuidado, para que a tubagem do circuito do agente refrigerador não sofra qualquer dano durante o transporte ou durante a montagem. O agente refrigerador, ao libertar-se, poderá causar ferimentos nos olhos ou inflamar-se.

Se houver libertação do agente refrigerador, ter em atenção:

• para que não haja qualquer chama aberta ou faíscas de ignição na sua proximidade.

• desligar a ficha da tomada e arejar bem o compartimento durante alguns minutos.

• Quanto maior for a quantidade de agente refrigerador num aparelho, maior deverá ser o compartimento onde o aparelho está instalado. Se o compartimento for demasiado pequeno, pode, em caso de fuga, formar-se uma mistura combustível de ar e gás.

• Por cada 8 g de agente refrigerador o compartimento deverá ter, no mínimo, 1 m ^3 . A quantidade de agente refrigerador do seu aparelho vem indicada na chapa de características, que se encontra no interior do aparelho.

• Em caso de emergência

• Lavar bem os olhos e procurar um médico.

• Afastar do aparelho fontes de inflamação e chamas abertas.
• Desligar a ficha da tomada e arejar bem o compartimento durante

alguns minutos.

- Desligar a ficha da tomada ou os fusíveis nos seguintes casos:

• Descongelação
• Limpeza

Puxar sempre pela ficha e nunca pelo cabo.

• Aparelhos danificados ou com defeito não devem ser postos a funcionar. Em caso de dúvida, deverá informarse junto do Agente.
• Nunca utilizar aparelhos eléctricos dentro do aparelho (por ex. aquecedores, aparelhos eléctricos para fazer gelados, etc.)

• Não guardar no aparelho produtos com gases propulsores (por ex. latas de spray) e produtos explosivos – Perigo de explosão!

• O aparelho não é um brinquedo para crianças!

• Nunca descongelar nem limpar o aparelho com um aparelho de limpeza a vapor. O vapor pode atingir as peças eléctricas e provocar um curto-circuito ou um choque eléctrico.

Ter em atenção ao utilizar o aparelho

• Por isso, nunca tapar nem fechar as aberturas de ventilação!
• Só pessoal especializado deverá fazer reparações. Reparações incorrectas poderão acarretar perigos consideráveis para o utilizador.
• Rodapé, gavetas, portas, etc. não devem ser utilizados como estribo ou apoio.
• Álcool de elevada percentagem só pode ser guardado dentro do aparelho, se em recipiente hermeticamente fechado e em posição vertical.

pt

• No caso de aparelhos com fechadura: Guardar a chave fora do alcance das crianças!
• Ter cuidado para não sujar as peças de plástico e o vedante da porta com óleo ou gordura. As peças de plástico e o vedante da porta podem, de contrário, tornar-se porosos.
• Não guardar na zona de congelação líquidos em garrafas ou latas (especialmente bebidas gaseificadas). As garrafas e as latas rebentarão!
• Não levar imediatamente à boca pedaços de gelo ou cubos de gelo retirados da zona de congelação. Perigo de queimaduras devido à temperatura muito baixa!
• Não tocar nos alimentos congelados com as mãos molhadas. As mãos podem ficar agarradas aos alimentos.
• Não raspar a camada de gelo ou os alimentos congelados e agarrados com uma faca ou um objecto pontiagudo. Poderá, assim, danificar a tubagem do agente refrigerador. O agente refrigerador, ao libertar-se, pode incendiar ou provocar ferimentos nos olhos.
• Para acelerar o processo de descongelação, utilizar apenas os meios recomendados pelo fabricante.

Determinações gerais

O aparelho destina-se

- à refrigeração e congelação de alimentos,

- à preparação de gelo.

O aparelho foi concebido para utilização doméstica.

Em caso de utilização no sector industrial, aplicam-se as normas e regulamentações respectivas.

O aparelho tem protecção anti-parasitário conforme Directriz da UE 89/336/EEC.

O circuito de frio foi testado quanto à sua estanquidade.

Este artigo corresponde às normas de segurança respectivas para aparelhos eléctricos (EXI 60335/2/24).

O seu novo aparelho

Diferenças de detalhe – especialmente nas características do equipamento – em função do tipo de aparelho.

Fig. 1

A Zona de refrigeração

B Zona de congelação

1–9 Painel de comandos
10 Iluminação interior
11 Prateleira
12 Gaveta de legumes
13 Prateleira
14 Compartimento para queijo e manteiga
15 Suporte para ovos
16 Prateleira para garrafas
17 Gaveta para alimentos congelados
18 Ventilador
19 Sensor para a zona de refrigeração

Painel de comandos

Fig. 2

1 Tecla para ligar/desligar a zona de refrigeração

Para ligar e desligar separadamente a zona de refrigeração.

2 Tecla °C de regulação da temperatura da zona de refrigeração

A temperatura da zona de refrigeração é regulável entre +2 °C e +8 °C.

Premir repetidamente ou manter premida a tecla de regulação até que seja indicada a temperatura pretendida mediante iluminação da respectiva lâmpada.

+8 indica a temperatura máxima da zona de refrigeração (+8 °C).
+2 indica a temperatura mínima da zona de refrigeração (+2 °C).

3 Indicação «super» para a zona de refrigeração

No caso da refrigeração «super», a zona de refrigeração é arrefecida com a temperatura mais baixa durante cerca de 6 horas. Depois, é comutada automaticamente para a temperatura regulada.

A refrigeração «super» é ideal para a refrigeração rápida de bebidas e em caso de colocação de grande quantidade de alimentos.

Activação da refrigeração «super»: Premir repetidamente ou manter premida a tecla (2) até que fique iluminada a indicação «super».

pt

4 Tecla °C de regulação da temperatura para a zona de congelação

A temperatura da zona de congelação é regulável entre -16^ e -32^ .
Premir repetidamente ou manter premida a tecla de regulação até que seja indicada a temperatura pretendida mediante iluminação da respectiva lâmpada.
-16 indica a temperatura máxima da zona de congelação (-16 °C).
-32 indica a temperatura mínima da zona de congelação (-32 °C).

5 « » Indicação de aviso

Indicação de aviso para temperaturas demasiado altas na zona de congelação.

Perigo de descongelação dos alimentos congelados.

A indicação de aviso pode ficar iluminada, sem perigo para os alimentos congelados

• na colocação do aparelho em funcionamento,
• quando se coloca grande quantidade de alimentos frescos,
• e no caso da porta da zona de congelação estar demasiado tempo aberta.

6 Tecla/Indicação «super» para a zona de congelação

Para activar e desactivar a congelação «super». A lâmpada iluminada indica o funcionamento da congelação «super».

A congelação «super» serve para a congelação de grande quantidade de alimentos frescos e deve ser activada, dependendo da quantidade, até 24 horas antes da colocação de alimentos frescos.

Depois da activação, a máquina de frio trabalha permanentemente e na zona de congelação é atingida uma temperatura muito baixa.

A supercongelação desliga-se automaticamente, quando os alimentos frescos estiverem totalmente congelados, após alguma horas ou, em caso de grande quantidade de alimentos, depois de até dois dias.

Premindo repetidamente a tecla (6), é, se necessário, manualmente desactivada a congelação «super».

7 teclã de ligar/desligar a zona de congelação

Para ligar e desligar separadamente a zona de congelação.

Dar atenção à temperatura ambiente e à ventilação

A classe climática encontra-se na chapa de características (Fig. 10). Ela indica a amplitude de temperaturas ambiente, em que o aparelho pode funcionar.

SN +10 °C até 32 °C

N +16 °C até 32 °C

ST +18 °C até 38 °C

T +18 °C até 43 °C

Ventilação

Fig. 3

O ar na parte de trás do aparelho é aquecido. O ar aquecido tem que poder ser expelido sem impedimentos. De contrário, a máquina de frio tem que trabalhar mais. Isto aumentará o consumo de energia.

Por isso: Não tapar nem obstruir as aberturas de ventilação!

Ligar o aparelho

Depois da instalação do aparelho, deverá aguardar pelo menos 12 hora, antes de pôr o aparelho a funcionar. Durante o transporte, pode acontecer que o óleo existente no compressor se tenha infiltrado no sistema de frio.

Antes da primeira utilização, limpar bem o interior do aparelho (ver Capítulo «Limpeza»).

A tomada deve ficar em local facilmente acessível. Ligar o aparelho à corrente alterna 220–240 V/50 Hz, através de uma tomada instalada segundo as normas. A tomada deve estar protegida com um fusível de 10-A-ou-superior.

No caso de aparelhos destinados a funcionar em países não europeus, há que verificar na chapa de características, se a tensão indicada e o tipo de corrente coincidem com os valores da corrente eléctrica da sua residência. A chapa de características encontra-se dentro do aparelho, no lado esquerdo, em baixo. A substituição, eventualmente necessária, do cabo eléctrico só deve ser efectuada por um técnico.

Aviso!

Em caso algum, deverá o aparelho ser ligado a uma ficha electrónica de poupança de energia (por ex. Ecoboy; Sava Plug) e a um ondulador, que converta a corrente contínua em corrente alterna de 230 V (por ex. Sistema Solar, corrente de bordo de navios).

Ligar o aparelho

Fig. 2

As zonas de refrigeração e de congelação podem ser activadas separadamente.

• Para pôr em funcionamento a zona de refrigeração, premir a tecla (7) de ligar/desligar.
  A iluminação interior na zona de refrigeração acende-se, logo que se abra a porta.
• Para pôr em funcionamento a zona de congelação, premir a tecla (7) de ligar/desligar.
• A indicação de aviso Fig. 2/5 fica iluminada até que seja atingida a temperatura de funcionamento.

Regular a temperatura

Fig. 2

O aparelho sai de fábrica com as seguintes regulações base:

Temperatura da zona de refrigeração +4 °C

Temperatura da zona de congelação–20 °C

Os valores regulados podem ser alterados, para isso ver descrição do painel de comandos:

2 Regular a temperatura da zona de refrigeração

4 Regular a temperatura da zona de congelação

pt

Indicações sobre funcionamento

• A ventoinha (Fig. 1/18) funciona ou está parada conforme o requeira o comportamento frigorífico.
• As áreas frontais do exterior do aparelho ficam parcial e ligeiramente aquecidas, o que impede a formação de condensação na zona do vedante da porta.
• Enquanto a máquina de frio está a trabalhar, formam-se pérolas de água ou de gelo na parede traseira da zona de refrigeração, o que é devido ao funcionamento do aparelho. A limpeza da camada de gelo ou a lavagem das pérolas de água não é necessária. A parede posterior descongela automaticamente. A água da descongelação é recolhida na tina de recolha (Fig. 3/A), encaminhada até à máquina de frio e aí evaporada.
• Em caso de humidade do ar elevada, pode haver formação de condensação na zona de refrigeração, nomeadamente sobre as prateleiras de vidro. Se isto se verificar, arrumar os alimentos embalados e seleccionar uma temperatura mais fria para a zona de refrigeração.
• Se, depois de fechar a porta da zona de congelação, não a conseguir abrir de imediato, deverá aguardar dois a três minutos até que haja uma compensação do vácuo formado.

• Devido ao sistema de frio, as grelhas decongelação podem ficar rapidamente cobertas de gelo em vários pontos. Isto não tem qualquer influência no funcionamento ou no consumo de energia. A descongelação só é necessária, se houver formação de gelo em toda a superfície da grelha de congelação, com uma espessura superior a 5 mm.

• Não permita que a gordura e o óleo entrem em contacto com os elementos de plástico do interior do aparelho ou da junta da porta. O plástico e a junta de borracha são materiais muito susceptíveis à porosidade.

• Não colocar alimentos perto da sonda do compartimento refrigerador (fig. 1/19), deste modo, consegue-se um funcionamento óptimo do aparelho.

Desligar e desactivar o aparelho

Desligar o aparelho

Fig. 2

As zonas de refrigeração e de congelação podem ser desligadas separadamente.

• Para desligar a zona de refrigeração, premir a tecla (↑) de ligar/desligar. A iluminação interior na zona de refrigeração apaga-se.
• Para desligar a zona de congelação, premir a tecla (7) de ligar/desligar.

Desactivar o aparelho

Se o aparelho não for utilizado por um longo período de tempo:

• Desligar as zonas de refrigeração e de congelação tal como acima descrito.
• Desligar a ficha da tomada.
• Descongelar e limpar o aparelho.
• Deixar a porta aberta.

Disposição variável do espaço interior

Poderá, se necessário, alterar a disposição das prateleiras interiores e das prateleiras da porta:

Puxar a prateleira para a frente, baixá-la e retirá-la para fora (Fig. 4). Elevar os suportes e retirá-los para fora (Fig. 5).

Equipamento especial

(não existente em todos os modelos) Suporte para garrafas

Fig. 6

Arrumação dos alimentos

Dar atenção às áreas de frio dentro da zona de refrigeração!

Devido á circulação de ar dentro da zona de refrigeração, surgem diferentes áreas de frio:

- Áreas mais frias

situam-se junto à parede traseira e, dependendo do modelo, entre a seta marcada lateralmente e a prateleira de vidro imediatamente inferior (Fig. 11) ou entre as duas setas (Fig. 12).

Nota:

Conservar nestas áreas mais frias alimentos sensíveis (por ex. peixe, charcutaria, carne).

- Área mais quente

situa-se na parte superior da porta.

Nota: Na área mais quente poderá guardar, por ex., queijo e manteiga. Na hora de servir, o queijo conserva o seu aroma e a manteiga fica fácil de barrar.

A ter em atenção, quando da arrumação

Os alimentos devem ser bem embalados ou tapados. Deste modo, conservarão o aroma, a cor e a frescura.

Evitam-se, assim, também, a transmissão de sabores e as mudanças de cor das peças de plástico.

Arrumar os alimentos da seguinte maneira:

- Nas prateleiras da zona de refrigeração (de cima para baixo): Bolos, refeições prontas, lacticínios, carne e charcutaria.

- Na gaveta de legumes: legumes, saladas, fruta

- Na porta (de cima para baixo): Manteiga, queijo, ovos, bisnagas, frascos, garrafas, leite, pacotes de sumo.

pt

Congelação de alimentos

Capacidade de congelação:

máximo 14 kg em 24 horas (nas grelhas de congelação).

Os alimentos devem, o mais rapidamente possível, ser congelados até ao seu núcleo. Para que os alimentos conservem as vitaminas, os valores nutritivos, o aspecto e o sabor, não deve ser ultrapassada a capacidade máx. de congelação.

No caso de congelação nas gavetas de congelação, a capacidade máx. de congelação reduz-se de forma pouco significativa.

Congelação de alimentos frescos

Se já houver alimentos na zona de congelação, a congelação «super» deve ser activada algumas horas antes da colocação de alimentos frescos.

Para congelação, deverá utilizar sempre alimentos frescos e em perfeito estado. Embalar os alimentos hermeticamente, para que não percam o sabor nem sequem.

Como embalar os alimentos correctamente:

1. Introduzir os alimentos na embalagem.
2. Retirar o ar completamente.
3. Fechar a embalagem hermeticamente.
4. Identificar o conteúdo da embalagem e a data de congelação.

Material não adequado para embalagem:

Papel de embrulho, papel de pergaminho, celofane, sacos do lixo, sacos de compras usados.

Material adequado para embalagem:

Película de plástico, manga de polietileno, folha de alumínio, caixas próprias para congelação. Estes produtos encontram-se à venda no comércio da especialidade.

Produtos próprios para fechar a embalagem:

Elásticos, clips de plástico, fios, fita adesiva resistente ao frio, entre outros. Poderá fechar os sacos e as mangas de polietileno com um aparelho próprio para fechar sacos.

A embalagem não deve estar danificada. Dar atenção ao prazo de validade.

A temperatura da arca da loja deve ser de -18 °C ou inferior.

Se possível, transportar os alimentos ultracongelados num saco térmico e arrumá-los rapidamente na zona de congelação.

Conservação de alimentos congelados

• Importante para a correcta circulação de ar dentro do aparelho, é a introdução as gavetas de congelação até ao encosto.
• Se for colocar muitos alimentos, todas as gavetas, excepto a mais inferior, podem ser retirados e os alimentos empilhados directamente sobre as grelhas de congelação. Para retirar as gavetas de congelação, puxá-las para fora até ao encosto, elevá-las à frente e, depois, retirá-las.

Tempo de conservação

Para evitar a redução da qualidade dos alimentos congelados, o tempo de conservação permitido a -18^ não deve ser ultrapassado.

O tempo de conservação depende do tipo de alimentos congelados. No caso de alimentos congelados e já cozinhados, adquiridos no comércio, tem que se dar atenção à data de fabrico e à data de validade.

Peixe,

charcutaria,

refeições prontas,

bolos até 6 meses

Queijo, aves,

carne até 8 meses

Legumes, fruta até 12 meses

Preparação de gelo

Atenção

Não utilizar objectos pontiagudos ou aguçados!

Preparação de cubos de gelo

(não existente em todos os modelos)

As cuvetes podem ser adquiridas no comércio da especialidade.

Encher a cuvete até æ com água e colocá-la na zona de congelação.

Utilizar a gaveta superior de congelação, para acelerar o processo de congelação.

Para soltar os cubos de gelo, colocar a cuvete sob água corrente e trocê-la ligeiramente (Fig. 7).

Para que os seus cubos se façam mais rapidamente, coloque as cuvettes no primeiro compartimento (Fig. 1/17).

Descongelação da zona de congelação

Não utilizar aparelhos de limpeza a vapor. As peças condutoras de tensão podem provocar um curto-circuito ou um choque eléctrico, em caso de depositação de vapor.

Para a remoção da camada de gelo, não utilizar facas ou objectos aguçados.

Não danificar a tubagem de circulação do agente refrigerador.

O agente refrigerador, ao libertar-se, pode causar ferimentos nos olhos e é inflamável.

Não utilizar aparelhos eléctricos ou chamas abertas dentro do aparelho.

Notas

A acumulação de grandes camadas de gelo sobre as grelhas de congelação prejudica o rendimento do aparelho e contribue para o aumento do consumo de energia.

Se a camada de gelo tiver cerca de 12 cm de espessura, ela deve ser descongelada. No entanto, pelo menos uma a duas vezes por ano. De preferência, porém, quando houver poucos ou nenhuns alimentos congelados no aparelho.

Cerca de 24 horas antes da descongelação, deve ser activada a supercongelação, a fim de que os alimentos atinjam uma temperatura muito baixa e possam, assim, conservarse durante mais tempo à temperatura ambiente.

Como proceder:

• Desligar a ficha da tomada.
• Conservar as gavetas com os alimentos num local fresco. Colocar o acumulador de frio (se fizer parte do equipamento) sobre os alimentos.
• Para recolha da água da descongelação, despejar a gaveta média, mas deixá-la dentro do aparelho.
• Terminada a descongelação, despejar a água recolhida. Com uma esponja, apanhar o resto da água da descongelação na base da zona de congelação.
• Voltar a ligar a zona de.congelação.
• Introduzir, de novo, os alimentos congelados.

Ajudas na descongelação

Colocar uma panela de água quente na zona de congelação, mas sobre uma base própria.

Sprays descongelantes

As indicações do fabricante são importantes.

Atenção

Os sprays descongelantes podem conter gases explosivos, diluentes ou agentes propulsores que danifiquem as peças de plástico ou, ainda, ser prejudiciais à saúde.

Limpeza do aparelho

• Desligar a ficha da tomada.
• Limpar com água e um pouco de detergente da lavagem manual da loiça.
• Depois da limpeza, voltar a ligar a ficha à tomada e os fusíveis.

Não utilizar diluentes nem produtos de limpeza abrasivos ou que contenham ácidos.

O vedante da porta deve ser lavado apenas com água simples e, depois, bem seco.

A água da limpeza não devem atingir o painel de comandos ou a iluminação e também não deve chegar até à tina de recolha da água da descongelação (Fig. 3/B) através do orifício da escoamento.

As prateleiras, os suportes e os recipientes não devem ser lavados na máquina de loiça, pois poderão deformar-se.

pt

Como poupar energia

• Instalar o aparelho num local seco e arejado; nem sob a acção directa dos raios solares e nem próximo de uma fonte de calor (por ex. aquecedor, fogão). Se for inevitável, utilizar uma placa isoladora.
• Deixar as bebidas quentes arrefecerem fora do aparelho.
• Colocar os alimentos a descongelar na zona de refrigeração. Aproveitar o frio dos alimentos congelados para refrigeração dos alimentos na zona de refrigeração.
• Abrir a porta do aparelho o mínimo tempo possível!
• A parte de trás do aparelho deve ser limpa simplesmente com um aspirador ou com um pincel, para evitar o aumento do consumo de energia.

Ruídos de funcionamento

Ruídos absolutamente normais

Zumbido – o agregado de refrigeração está a trabalhar.

Anomalia	Causa possível	Solução
Nenhuma indicaçãose ilumina.	Falha de energia; os fusíveis dispararam; a ficha não está bem ligada na tomada.	Verificar, se há corrente, os fusíveis devem estar ligados.
A indicaçãoe» estáiluminada(Fig. 2/5).	Anomalia – na zona decongelação está demasiado quente.As aberturas para ventilaçãosestão tapadasForam colocadosdemasiados alimentosde uma só vez, paracongelação.A porta da zona decongelação está aberta.Eliminada a anomalia,a indicaçãode aviso apaga-se,após algum tempo.	Verificar a ventilação.Não ultrapassar a capacidade máximade congelação.Fechar a porta.
A iluminaçãointeriornão funciona, masa máquina de friaestá a trabalhar.	A lâmpada de incandescênciaestá fundida.O interruptor da luz está encravado (Fig. 9/A).	Substituição da lâmpada de incandescência(Fig. 9)1. Desligar a ficha da tomada ou os fusíveis.2. Rodar o disco (C) da iluminaçãosem sentidocontrárioao dos ponteiros do relógio e retirara cobertura (B).3. Substituir a lâmpada de incandescência;Lâmpada de substituição 220–240 VCorrente alterna, casquilho E14, quanto aovalor de Watt, ver a lâmpada fundida.Verificar, se o interruptor se move.
A base da zonade refrigeraçãoestá molhado.	O orifício de escoamento daágua da descongelação estáentupido (Fig. 8/B).	Limpar a calha de recolha da água de descon-gelação e o orifício de escoamento (Fig. 8/B).

Chamar a Assistência Técnica

Na lista telefónica ou na lista de postos de assistência encontrará o posto de assistência mais perto da sua área de residência. Por favor, indique aos Serviços Técnicos o número de artigo (E-Nr.) e o número de fabrico (FD) do seu aparelho.

Estas indicações constam da chapa de características (Fig. 10).

Com a indicação do número de artigo e da data de fabrico ajudará a evitar deslocações desnecessárias. Poupará, assim, custos adicionais relacionados com as deslocações.
