Tipo de produto	Televisor LCD 4K Ultra HD
Marca	Sony
Modelo	Bravia KD43XF7000
Tamanho da tela (diagonal)	108 cm / 43 polegadas
Resolução de exibição	3840 x 2160 pixels (4K)
Tipo de retroiluminação	LED
Padrão de TV	Analógico: B/G, D/K, I; Digital: DVB-T/T2, DVB-C, DVB-S/S2
Conectividade	3 entradas HDMI (incluindo 1 ARC), 2 portas USB, 1 entrada AV, 1 saída de áudio óptica, 1 saída de fone de ouvido, 1 porta LAN Ethernet, Wi-Fi integrado (IEEE 802.11b/g/n)
Som	2 alto-falantes de 10 W cada (10 W + 10 W)
Funções inteligentes	Smart TV com acesso a Netflix, YouTube e outros aplicativos
Alimentação	220-240 V CA, 50 Hz (adaptador de energia para alguns modelos)
Consumo de energia (modo Padrão)	64 W
Consumo em espera	0,50 W
Dimensões com suporte (L x A x P)	97,0 x 63,0 x 27,8 cm
Dimensões sem suporte (L x A x P)	97,0 x 57,1 x 5,8 cm
Peso com suporte	10,4 kg
Peso sem suporte	9,8 kg
Fixacão na parede	Compatível com suporte SU-WL450 (não fornecido)
Temperatura de operação	0 °C a 40 °C
Limpeza	Pano macio seco; não usar produtos abrasivos
Peças de reposição e reparabilidade	Suporte técnico Sony; índice de reparabilidade não fornecido

Perguntas frequentes - Bravia KD43XF7000 SONY

Como conectar meu console de jogos à televisão?

Use um cabo HDMI para conectar o console a uma das portas HDMI (HDMI IN 1, 2 ou 3) na parte traseira da televisão. Em seguida, selecione a entrada correspondente usando o botão INPUT do controle remoto.

Posso conectar minha televisão à Internet sem fio?

Sim, a televisão possui Wi-Fi integrado (IEEE 802.11b/g/n). No menu de configurações, vá em Rede e depois em Configuração de rede para configurar a conexão sem fio.

O que fazer se a imagem estiver distorcida ou com interferência?

Verifique primeiro as conexões da antena e do cabo. Afaste a televisão de fontes de ruído elétrico. Se o problema persistir, acesse o menu Configurações e depois AFT (ajuste fino automático) para melhorar a recepção analógica.

Como limpar a tela da televisão?

Use um pano macio e seco. Para manchas persistentes, umedeça levemente o pano com uma solução de detergente suave. Nunca borrife líquido diretamente na tela e não use produtos abrasivos ou solventes.

A televisão desliga sozinha, o que fazer?

Verifique se o temporizador de espera (função Desligamento programado ou Duração) está ativado. Acesse o menu Configurações > Configurações do quadro de fotos ou Modo de espera da TV para desativar essas funções.

Como usar a função de gravação USB?

Conecte um disco rígido USB na porta USB da televisão. Pressione o botão REC do controle remoto para gravar o programa atual. Observe que essa função pode não estar disponível em alguns países (ex: Itália).

Quais tipos de pilhas usar para o controle remoto?

Use duas pilhas AAA (não fornecidas). Respeite as polaridades ao inserir e não misture pilhas usadas com novas ou de tipos diferentes.

Posso instalar a televisão na parede?

Sim, use o suporte de fixação na parede Sony SU-WL450 (vendido separadamente). A instalação deve ser realizada por um técnico qualificado por razões de segurança.

Como acessar os serviços de streaming como Netflix?

Pressione o botão NETFLIX ou YouTube do controle remoto (de acordo com o modelo). Se esses botões não estiverem disponíveis, acesse o menu HOME e selecione o aplicativo desejado.

O que significa o piscar vermelho do LED?

O número de piscadas (a cada 3 segundos) indica um código de erro. Desconecte a televisão da alimentação por 2 minutos e depois reconecte-a. Se o problema persistir, entre em contato com o serviço pós-venda Sony informando o número de piscadas.

MANUAL DE UTILIZADOR Bravia KD43XF7000 SONY

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C
DVB-T2*1

Satélite*1: DVB-S/DVB-S2

Sistema de color/video

Analógico: PAL/SECAM/NTSC3.58 (solo video)/ NTSC4.43 (solo video)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP/MP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Analógico: UHF/VHF/Cable

Satélite*†: Frecuência IF 950-2.150 MHz

Salida de sonido

10W+10W

Solo para modelos via satélite:

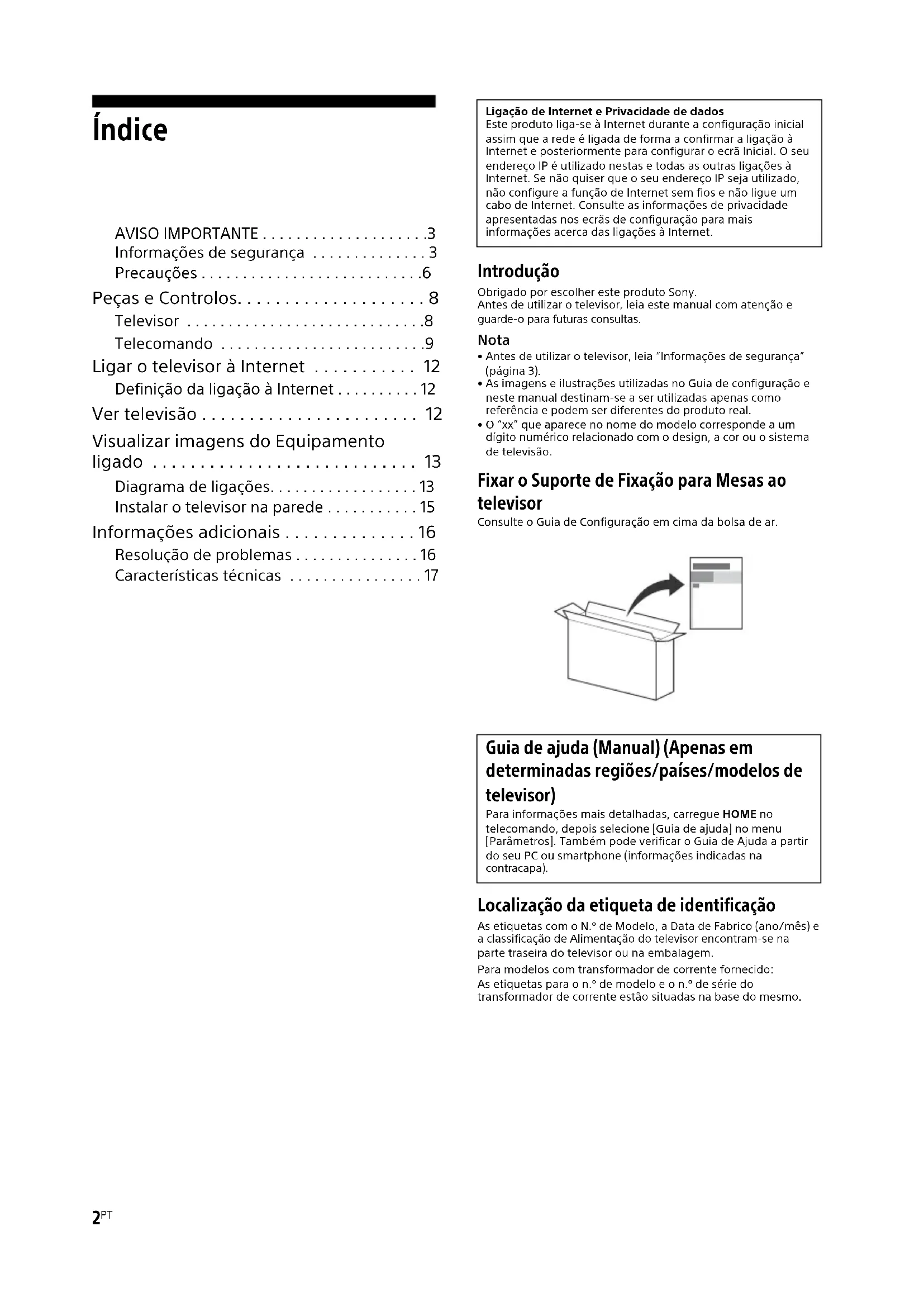

Peças e Controles. 8

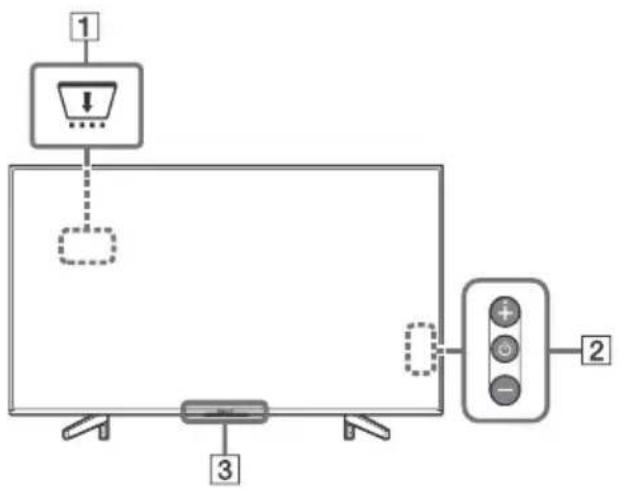

Televisor 8

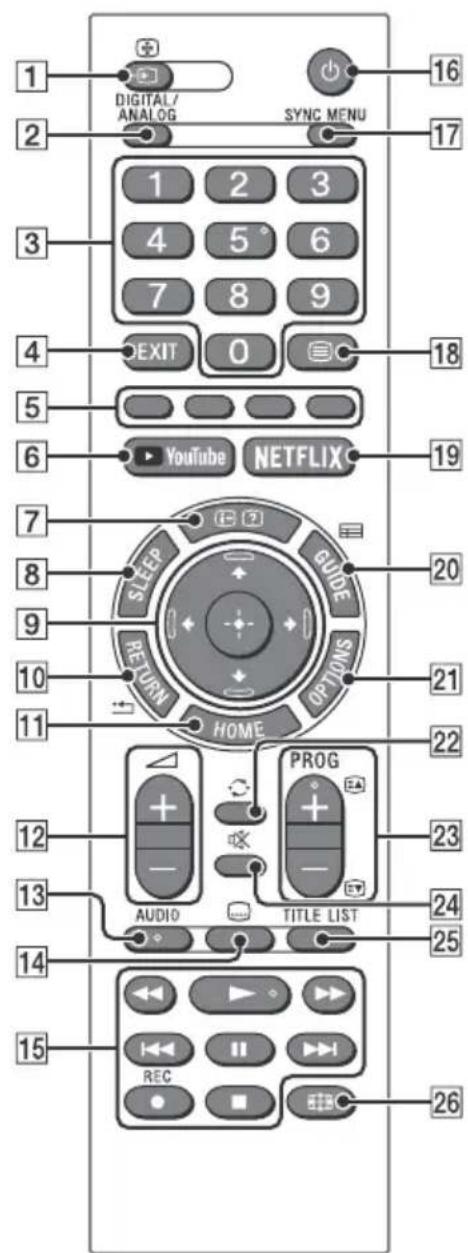

Telecomando 9

Ligar o televisor à Internet 12

Definicao da ligaacao a Internet 12

Ver teilevisao 12

Visualizar imagens do Equipamento

ligado 13

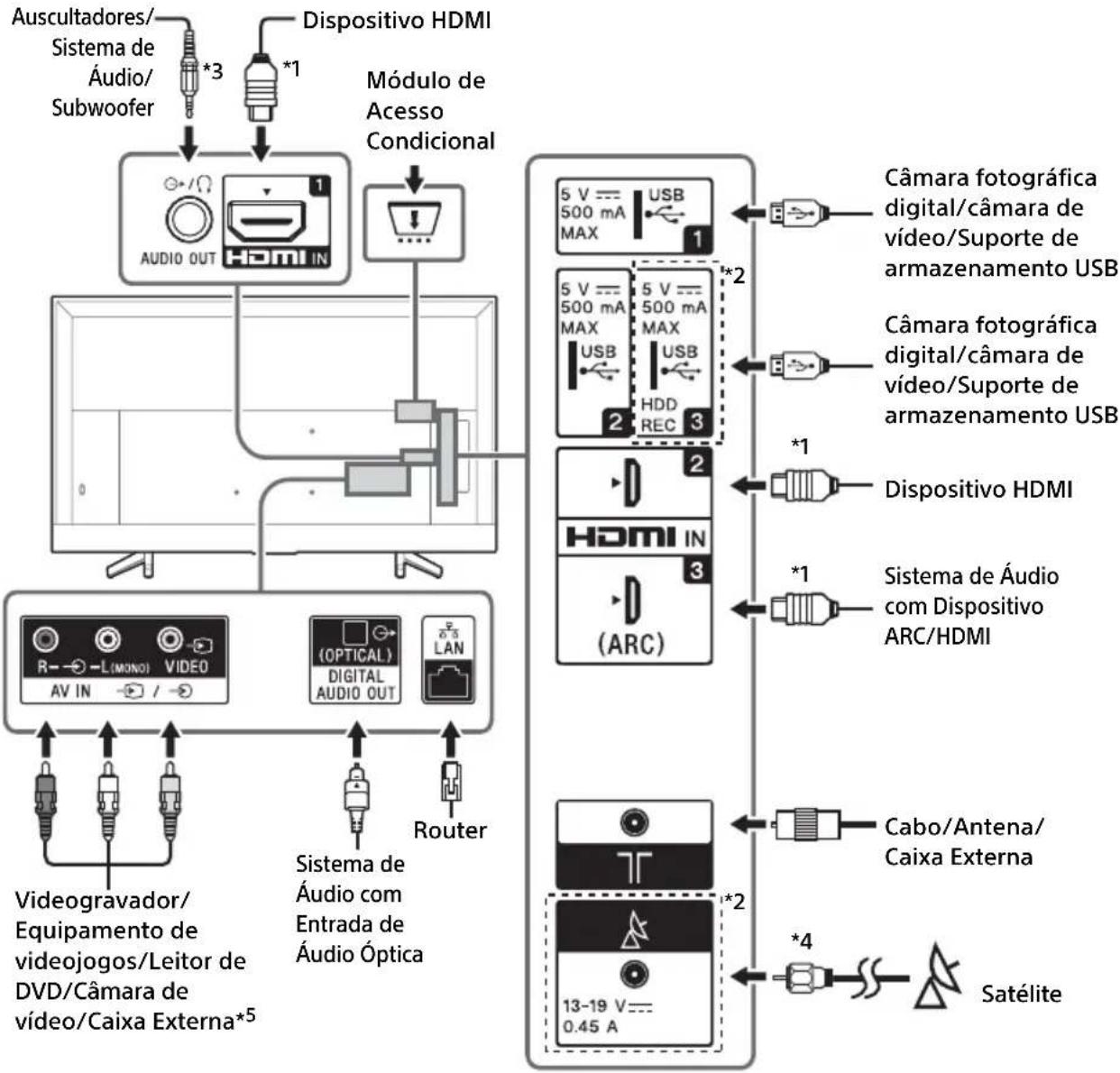

Diagramade ligações. 13

Instalar o televisor na parede 15

Informacoes adioncrais 16

Resolucao de problemas 16

Caracteristicassecnicas 17

Ligação de Internet e Privacidade de dados

Este produit liga-se à Internet durante a configuraçao inicial assim que a rede é ligada de forma a confirmar a ligaçao à Internet e posterioramente para configurar o eça Inicial. O seu endereço IP éutilizzato nestas e todas as outras ligações à Internet. Se não quiser que o seu endereço IP serautilizzato, não configura a funcao de Internet sem fios e não ligue um cabo de Internet. Consulate as informacoes de privacidade aparecidas nos ecras de configuraçao para maiis informacoes acerca das ligações à Internet.

Introdução

Obrigado por escolher este produit Sony.
Antes de utilizes o teletor, leia this manual com atencao e guarde-o parautures consultas.

Nota

• Antes de utiliser o televisor, leia "Informações de seguranca" (pagina 3).
• As imagens e ilustrações realizadas no Guia de configuração e nestemanualdestinam-sea serutilizadasapenas como referencia ephonderesifferentedesoprotoreal.
• O "xx" que aparece no nombre do modelo corresponde a um digito numérico relacionado com o design, a cor ou o Sistema de televisão.

Fixar o Suporte de Fixação para Mesas ao televisor

Consulte o Guia de Configuração em cima da bolsa de ar.

Guia de ajuda (Manual) (Apenas em determinadas regioes/paises/modelos de televisor)

Para informacoes mais detalhadas, carregue HOME no telecomando, bereits selecione [Guiia de ajuda] no menu [Parametros]. Tentem podeverified o Guiia de Ajuda a partir do seu PC ou smartphone (informacoes indicadas na contracapa).

Localização da etiqueta de identificacao

As etiquetas com o N.° de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação do televisor encontrar-se na parte traseira do televisor ou na embalagem.

Este produits foi fabricado por ou em nome da Sony Visual Products Inc.

Importador na UE: Sony Europe Limited.

Questoes ao importador na UE ou relacionadas com a conformidade do produits na Europa vem ser enviadas ao representante autorizzato do fabricante, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica.

Aviso para Equipamento Rádio

A Sony Visual Products Inc. declares que ostips de equipoamento de rado KD-65XF7096, KD-65XF7093, KD-65XF7005, KD-65XF7004, KD-65XF7003, KD-65XF7002, KD-65XF7000, KD-55XF7096, KD-55XF7093, KD-55XF7077, KD-55XF7073, KD-55XF7005, KD-55XF7004, KD-55XF7003, KD-55XF7002, KD-55XF7000, KD-49XF7096, KD-49XF7093, KD-49XF7077, KD-49XF7073, KD-49XF7005, KD-49XF7004, KD-49XF7003, KD-49XF7002, KD-49XF7000, KD-43XF7096, KD-43XF7093, KD-43XF7077, KD-43XF7073, KD-43XF7005, KD-43XF7004, KD-43XF7003, KD-43XF7002, KD-43XF7000 está em conformidade com a Diretica 2014/53/UE. O texto integral da declaracao de conformidade está disponible no segunte endereço de Internet: http://www.compliance.sony.de/

Estequipmento radopode ser operado naUE sem infringiro os requisitos aplicacoes sobre autilizacao de espectrode rado.

Informações de seguranca

AVISO

Cuidado

Risco de explosão caso a pilha sera substituía por uma de tipo incorreto.

As pilhas não podem ser expostas a calor excessivo, como à luz do sol, perto do fogo ou situações semelhantes ou a uma pressão de ar extremamente baixa que pode resultar em explosão ou fuga de liquido inflamável ou gás.

Perigo de Estabilitadde

O tevisor pode cair, causando ferimentos pessoas ou morte. Nunca coloque o tevisor num local instavel. O tevisor pode cair, causando ferimentos pessoas ou morte. Muitoes ferimentos, em particular nascriancas, poder ser evacados tomando simples precauções como:

Utilizar caixas ou bases recomendadas pelo fabricante do televator.
- Utilizar开放性要求的移动设备，包括手机、平板电脑等。
- Assegurar que o tevelor não se encontra na extremidade do mobiliário de suporte.
- Não colocar o televisor em mobiliário alto (por exemplo, armários ou estantes) sem fixar ambos, o mobiliário e o televisor, a um suporte adequado.

• Não colocar o televisor com panos ou outros materiais que fiquem entre o televisor e o mobiliário de suporte.
• Educar as crianças para os perigos de subir ao mobiliario para alcancar o televisor ou os comandos.

Se o seu Televisor está a ser guardado e mudado de��o, devem ser aplicadas as vezes considerações.

Instalacao/Programacao

Instale e utilize o televisor conforme as instruções abaixo para evaporar todo o risco de incendio,choque elétrico ou avaria e/ou feridas.

O aparecido ligoado à instalación do edificio com proteção à terra através da alimentação eletrica ou atraves de outras apareiros com uma liação de proteção à terra - e a umsystema de distribuição de televisão usingando um cabo coaxial, pode em algumas circumstantiascriar perigo de incência. A liação a umsystema de distribuição de televisão deve ser fornecida atraves de um dispositivo que fornece isolamento eletrico abaixo de uma certa gama de frequência (isolador galvânico, ver EN 60728-11).

Instalacao

• O teovisor deve ser instalado perto de una tomada de corrente eletrica fácilmente accesivel.
• Coloque o televator numa superficie nivelada e estavel, para evaporar que caia e provoque ferimentos pessoas ou danos na propriedade.

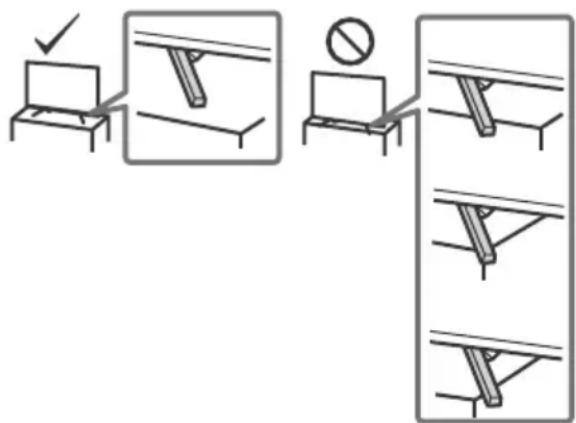

• Instale o televisor de forma a que o suporte de fixacao para mesas do televisor não fique de fora do suporte do televisor (nao fornecido). Se o suporte de fixacao para mesas ficar de fora do suporte do televisor, podera levar a que o aparelho caia e provoque ferimentos pessoas ou danos no televator.

• So&Tecnicos de assistencia qualificados devem realizar as instalacoes de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a inclui: Suporte de parede - SU-WL450
• Certifique-se de que utilizes os parafusos fornecidos com o suporte de parede quando instalar o suporte de parede no teletor. Os parafusos fornecidos tem a dimensao indicaça pela ilustracao quando medidos a partir da superficie de fixacao do suporte de parede. O diametro e o comprimento dos parafusos são differsentes dependendo do modelo de Suporte para montagem na parede. Autilização de parafusos发展目标 dos fornecidos pode provocar avarias internas no teletor ou fazer com que caia, etc.

8mm-12mm

Transporte

• Antes de transporte o televisor, deslige todos os cabos.
• São necessárias das ou mais pessoas para transporte um televisor de tamanho grande.
• Ao transporte manualmente o televisor, segure-o conforme epresentado abaixo. Nao faca pressao sobre o painei LCD nem sobre a moldura em redor do ecran.
• Quando levantar ou mover o televisor, segure-o firmamente, pela parte de baixo.

• Não exponha o teletor achoques ou vibrações excessivas durante o transporte.
• Se tiver que transporte o televisor ou leva-lo para reparacoes, utilize a caixa e os materiais de embalagem originais.

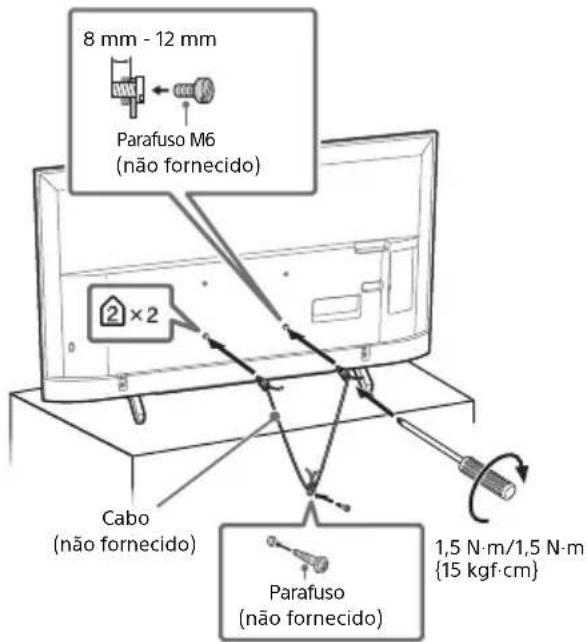

Prevenção de quidas

KD-65/55XF70xx

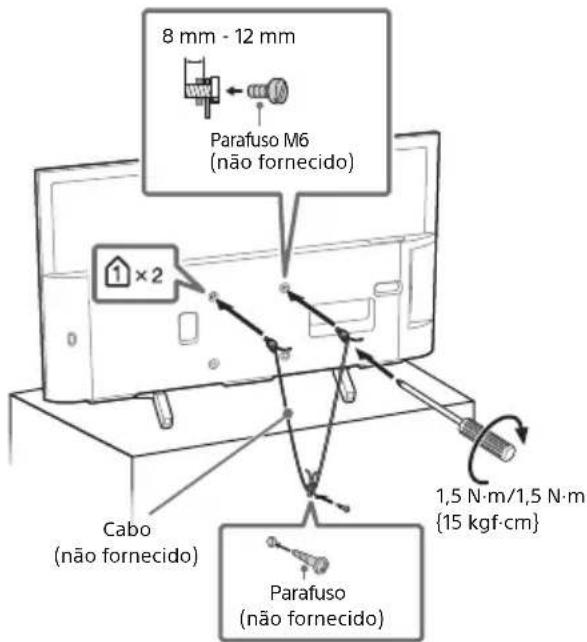

KD-49/43XF70xx

Ventilação

• Nunca tape os orificios de ventilacao nem introduza nenhum的对象 na caixa.

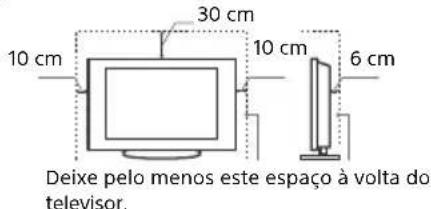

• Deixe espaço à volta do teilevisor como muitoado abaixo.
• Recomendamos fortemente que utilize o suporte de parede da Sony para permitir uma circunção de ar adequada.

Instalacao na parede

Instalacao com base

• Para assegurar uma ventilação adequada e evaporar a Accumulacao de sujidade ou poira:

• Não instale o televisor em posicao horizontal, às avessas, paraTRS ou de lado.

• Não coloque o teilevisor numa estante, num tapete, numa cama ou num armário.
• Não tape o televisor com panos, por exemplo, cortinas nem com outros objetivos, como jornais, etc.

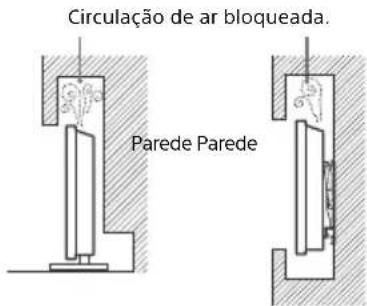

• Não instale o televisor como muito abaixo.

Cabo de alimentacao

Manipule o cabo de alimentacao e a tomada da segunte maneira para evaporar todo o risco de incendio, quando elétrico ou avaria e/ ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este televisorchestra apenas com corrente alterna de 220 V - 240 V.
• Por motivos de segurar, desligue o cabo de alimentacao e evite que os seu pes pés fiquem entre os cabos quando efetuar as ligações.
• Desligue o cabo de alimentacao da tomada elétrica antes de travailarh com o teilevisor ou de deslocá-lo.
• Afaste o cabo de alimentacao de fontes de calor.
• Desligue a ficha e limpe-a regulamente. Se a ficha estiver humida e coberta de po, o isolamento pode fazer danificado, o que pode provocar um incendio.

Nota

• Não utilize o cabo de alimentação fornecido em qualquer outras equipamento.
• Não entale, fazer ou tirar o cabo à para. Os fios principales podem fazer descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objetivos pesados em cima do cabo de alimentação.
• Nunca puxe peloproprio cabo de alimentacao quando o desligar.
• São ligue muitos apareiros à mesma tomada.
• Não utilize uma tomada de corrente que não está bem pressa à parede.

NOTA SOBRE O TRANSFORMADOR DE CORRENTE (apenas modelos com adaptor de alimentacao fornecido)

Atença

Para reduzir o risco de incendio ouCHOque eltrico, nao exponha.
este aparelho a chuva ou humidade.

Para registrar o risco de incendio ouCHOque eltrico, nao colocque recipiententes com liquidos, como Jarras, em cima do aparelho. nao instale este equipamento num espo fechado, como uma estante ou uma unidade semelhante.

• Certifique-se de que a tomada de corrente elétrica está instalada perto do equipamento e é de fácil accesso.
• Certifique-se de que utilizes o transformador de corrente e o cabo de alimentacao fornecidos.
• Não utilize及其他 transformador de corrente. Poderá provocar a boa avaria.
• Ligue o transformador de corrente a uma tomada de corrente eletrica de fácilcesso.
• Não enrole o cabo de alimentação à volta do transformador de corrente. O fio do nucleo pode quebrar e/ou provocar uma avaria no recetor multimédia.

• Não toque no transformador de corrente com as muitas molhadas.
• Se notar algouma anomalia no transformador de corrente, desligue-o imeditamente da tomada de corrente electrica.
• Enquanto estiver ligado a tomanda de corrente elétrica, o aparecido não está desligado da fonte de alimentação, mesmo que o inicial aparecido tenha sido desligado.
• Uma vez que o transformador de corrente fica quente quando é realizado durante um longo periodo de tempo, poderá encontrar a superficie quente ao tocar com a性和.

Utilização proibida

Não instale/utilize o televisor em locais, ambientes ou situações como os listedos abaixo, ou, caso contrário, o televisor pode funcional mal e provocar um incêndio, quando eletrico, avaria e/ ou feridas.

Localizations:

• Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarçao, dentro de um veiculo, em instituções medicas, locais instáveis, perto de agua, chuva, humidade ou fumo.

Ambientes:

• Locais quentes,ágimos ou com muito pouco; onde possamentrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de objetivos de fogo (velas, etc.). O televisor não deve ser exposto à agua ou salpicos e não devem ser colocados quandoqueros objetos que contenham liquidos, como por exemple vasos, em cima do televisor.

Situações:

• Utilize o televisor quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desígue o televisor da tomada de corrente e da antenna durante as trovoadas.
• Instalar o tevisor de modo a ficar saliente para um空間 aberto. Podrar ocorrer ferimentos ou danos provocados pelo facto de uma pessoa ou objeto bater no tevisor.

• Colocar o televisor num local humido ou poeirento ou numa divisao onde existam vapores ou fumos oleosos (perto de fogoes ou humidificadores). Poderacorrer incendidio,choque elétrico ou deformação.
• Instalar o televisor em locais sujeitos a temperatas extremas, como locais expostos à luz solar direta ou perto de aquecedores ou saidas de ar quente. O televisor poderá sobraquecer{nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do televisor.

• Se o teovisor for colocado no balneario de una piscina publica ou estancia termal, o teovisor podera ficar danificado polo enxofre presente no ar, etc.

• Para uma melhor qualidade de imagem, não exponha o ecra a illuminação ou luz solar direta.
• Evite deslocar o tevisor de um local frio para um local quente.
  As variações de temperatura do local pode provocar a condensação da humididade. Isto pode fazer como que o tevisor aparece uma imagem de fraca qualida e/ou fraça cor. Se isto acontecer, deixe que a humididade se evaporou completeness antes de ligar o tevisor.

Peças danificadas:

• Não lance nada contra o televisor. O vidro do ecra pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superficie do tevisor rachar, não toque nelà até ter desligado o cabo de alimentação. Caso contrário, isto pode fazer umchoqueétrico.

Quando não estiver a ser utilizado

• Se não vais'utilizar o televisor durante varios días, deve desligá-lo da alimentação por razões ambientais e de segurarva.
• Como o tevisor não está desligado da alimentação quando está apenas em estado de desligado, retire a fcha da tomada para desligar o tevisor completeness.
• Alguns televisores possuem funções que precisam que o teletovisor fique no modo de espera (standby) para funcionarem corretramente.

Para as crianças

• Não deixe as crianças subir para o televisor.
• Mantenha os acessos para do alcance das crianças, para que não possam ser engolidos por engano.

Se ocorrerrém os seguientes problemas...

Desligue o televisor e retire a ficha da tomada imeditamente se algoq dos seguintes problemas ocorro.

Dirija-se a um agente ou centro de assistência Sony para enviar o teilevisor a um的技术o de assistencia qualificado para verificacao.

Quando:

• O cabo de alimentacao estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O teovisor estiver danificado por ter caido, ter sofrido uma pancada ou ter sido lancada alguma coisa contra ele.
• Se algoqum liquido ou objeto solido penetrar nos orificios da caixa.

Acerca da Temperatura do Televisor LCD

Quando o televisor LCD éutilizzato durante um periodo de tempo prolongado, aarea em volta do poinel aquece. Podera sentir a superficie quente ao tocar com a mão.

Precauçôes

Ver teileisao

• Veja televisão com uma luz ambiente adequada, boa uma luz fraca ou ver televisão durante um longo periodo de tempo prejudica a vista.
• Se utilizes auscultadores, não regule o volume para um nivel demasiado alto, para fazer lesoes auditivas.

Ecrã LCD

• Embora o ecra LCD sera fabricado com uma Tecnologia de alta precisão e 99,99% ou mais dos pixels sejam efetivos, pode aparecer/systemamente pontos pretos ou pontos brillantes de luz (vermelha, azul ou verde). Não se tratate de uma avaria, mas sim de uma CHARACTERistica da estrutura do LCD.
• Não corregue nem risque o filtro frontal, nem Coloque objetivos em cima do televisor. Pode danIFICAR o eça LCD ou a imagem ficar irregular.
• Se utilizes o teovisor num local frio, as imagens podem ficar escuras ou com manchas. Não se tratate de uma avaria. Este fenómeno desaparece logo que subir a temperatura.
• Se visualizar imagens fixas continually, pode produzir-se uma imagem fantasma. Essa imagem desaparece pouco(depos.
• Durante a'utilização do teilevisor, o éra e a caixa aquecem. Isso não é sinônimo de avaria.
• O ecra LCD contém uma pequena quantidade de cristais liquidos. Para se desfazer deles, cumpra as regulamentoções e imposções locais.

Utilizar e limpar o ecra/a caixa do televisor

Desligue o cabo de alimentacao que liga o tevisor a tomada de corrente eltrica antes de limpar.

Para evaporar a degradacao do material ou a degradacao do revestimento do ecran, respeite as segunteos precauções.

• Limpe o pó do ecran/da caixa com cuidado com um pano de limpeza macio. Se não consuerim limpar bem o pó, humedeça ligeiramente um pano macio numa soluçao de detergente suave.
• Nunca pulverize agua ou detergente diretamente sobre o televisor. Pode pingar para a base do ecra ou para as peças exteriores e infiltrar-se no televisor, podendo causar danos no mesmo.
• Não utilize esfregões abrasivos, liquidos de limpeza alcalinos/ácidos, pos de limpeza ou solvents voláteis, como alcool, benzina, diluente ou inseticida. Se utilizes este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superficie do eça e o material da caixa.
• É recomendado passar periodicamente o aspiradorços orificções de ventilação para assegurar uma ventilação adequada.
• Quando ajustar o ângulo do televisor, mova-o lentamente de forma a impedir que o televisor se desloque ou se sépare da base.

Equipamento optional

• Coloque os componentes.optionais ou qualquer equipamento que emita radiacao eletromagnetica longe do televisor. Caso contrario, pode aparecer distorcao da imagem e/ou som com ruido.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Diretica EMC,utilizando um cabo de sinal de liação com menos de 3 metros.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Diretiva EMC,utilizando um cabo de RF com menos de 30 metros para o terminal terrestre/satélite/ CATV.

Recomendação da ficha do tipo F

A projetão do cabo interno a partir da parte de ligação deve ser inferior a 1,5 mm.

1,5 mm no max.

(Desenhode referenceda ficha do tipo F)

Cuidados ao manusear o telecomando

• Respeite a polaridade correta quando colocar as pilhas.
• Não usetipsode pilhasdifferentes,nem misture pilhas novas com pilhas usadas.
• Deite as pilhas fora respeitando as leis de proteção Ambiental. Algumas regões podem ter regulamenteções acerca da eliminação de pilhas. Aconselhe-se jusqu'àdas autoridades locais.
• Utilize o telecomando com cuidado. Não entorne liquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar direta ou numa sala humida.

Função Sem Fios daunities

• Não utilize este aparelho na proximidade de equipamentos médicos (pacemakers, etc.), eles podem provocar uma avaria nesses equipments.
• Embora está unidade transmita/receba sinais codificados, esteja atento à possibuldade de interceção não autorizada. Não nos responsabilizamos por problemas resultantes às parte.
• Este equipamento deve ser instalado e colocado em等功能amento, mantendo uma separacao de segurarca de 20 cm ou mais entre a antenna该村 dispositivo o corpo da persona.

Eliminação do teletór

Tramento de Equipamentos Elétricos e Eletrónicos no final da sua vidautil (aplicável na União Europeia e em paises com sistemas de recolha seletiva de resíduos)

Este*simbolo, colocado no produit ou na sua embalagem, indica que this não sever tratado como residuo urbano indefineciado.

Deve sim ser colocado num punto de recolha destinado a residuos de equipamentos electricos e eletronicos. Ao garantir uma eliminacao adequada deste produits, irá fazer a evaporar potencias consequencias negativas para o meio ambiente e para a saude Pública que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produit. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produits, contacte o@municipio onde reside, os serviços de recolha de residuos da sua area ou a loja onde adquiriu o produits.

Tramento de pilhas e baterias no final da sua vidautil (aplicavel na Uniao Europeia em paises com sistemas de recolha seleita de residuos)

Este símbolo, colocado na pilha ou bateria ou na embalagem, indica que a pilha ou bateria não deve ser tratada como residuo urbano indeferenciado. Em determinadas pilhas e baterias, este símbolo pode serutilizadem combinacao com um símbolo quimico. O símbolo quimico para chumbo (Pb) é adcionado se a pilha ou bateria contiver mais de 0,004% de chumbo. Ao garantir uma eliminação adequada das pilhas ou baterias, iráaabdar a evitar potenciais consequencias negativas para o meio ambiente e para a saude publica que poderiam ser provocadas por um tratamento incorreto destas pilhas ou baterias. A reciclagem dos materiais contribuira para a conservacao dos recursos naturais. Se, por motivos de seguranca, desempenho ou protecao de dados, os produits necessitarem de uma ligacao permanente a uma pilha ou bateria integradna, esta so deve ser substituicao por professionais qualificados. Acabado o periodo de vidautil da pilha ou bateria, deposita-num pontode recolha apropriadao, de forma a garantir o tratamento adequado da mesma. Para todas as otheras pilhas ou baterias, consulte as instruções do produto sobre a remoacao da mesa. Deposita a pilha ou bateria num ponto de recolha destinado à reciclagem de residuos de pilhas e baterias. Para informacoes mais detalhadas sobre a reciclagem这对于a bateria,contacte o municipio onde reside, os servicesofrecolha deresiduos da sua areaou a lojaonde adquiriu a pilha ou bateria.

Peças e Controles

Televisor

1 CAM (Modulo de Acesso Conditional)

• Oferece acesso a serviços de TV págos. Para mais detalles, consulte o manual de instruções fornecido com o CAM.
• Não introduza o smart card diretamente na ranhura CAM do teletor. Deve ser encaixado no Móulo de Acesso Condicional fornecido pelo seu revendedor autorizzato.
• O CAM não é suportado em outros paises/áreas. Consulte o seu revendedor autorizzato.
• Podera surgir uma mensagem do CAM quando passar para um programa digital antes utilizes o video da Internet.

2 (Alimentação) / + / -

Carregue brevamente para ligar o televator.

Carregue ininterruptamente ute o televator desligar.

Quando o televisor está ligado, Volume

Carregue o botao + ou - para aumento/ diminuir o volume.

Carregue ① até a notifications ② ser aparecido.

Move a fonte da entrada selecionada premindo o botao ^+ (cima) ou-(baixo).

Programa

Carregue ① até a Notificationo PROG ser aparecido.

Seleciono o programa premindo o botao + (cima) ou-(baixo).

• Recebe sinais do telecomando.
  Não coloque nada por cima do sensor. Fazê-lo poderá afetar o seu funciona.
• Ilumina-se a âmbar quando o [Temp. Desligar] ou [Temp. Ligar] for definido ou quando o televisor estiver em modo Modo Moldura de Foto*.
• Ilumina-se a bianco quando [Poupar Energia] for definido para [Imagem Desligada].
• Ilumina-se a branco quando o televisor está ligado.
• Não se ilumina quando o televisor está no modo de esper.
• Piscaylvania o telecomando está a ser)."
• As luzes ficam vermelhas em modo de gravacao.

(Apenas em determinadas regioes/paises/modelos de televisor)

• Para informações mais detalphadas, corregue HOME no telecomando, bereits selecione [Guia de ajuda] no menu [Paramedros].

Nota

• Verifique se o tevisor está Completely desligado antes de desligar o cabo de alimentacao CA.
• Para desligar completeness o tevisor da alimentacao CA, puxe a ficha da tomada eletrica CA.
  Ao efetuar a selecao da entrada, aguarde um pouco para ser realizada a mudanca para outra entrada.

Telecomando

Oameda, localização, disponibilitadepairi dependendo do região/país/modelo do teletovisor.

1 (Selecao de entrada/Fixacao de Teletexto)

• SeLECTIONA canais. Para os他们在 canal 10 e acima, introduza o digito seguinte rapidamente.
• No modo de Teletexto, introduz o número da páginade tres digitos para a seleccionar.

4 EXIT

Regressa ao ecra anterior ou sai do menu.
Quando está disponivel um service de Aplicacao Interativa, pressione para sair do service.

5 Botoes coloridos

Exibe o guia de operacao ( quando os botoes coloridos está disponible).

6 YouTube (Apenas em determinadas regioes/paises/modelos de televisor)

Acede ao服务于“YouTube”.

7 (Apresentation de texto/Informacoes)

• Apresenta informacoes. Carregue uma vez paraLERar informacoes acerca do programa/entrada que estiver a visualizar. Carregue novamente para remover o visor do ecra.
• No modo de teletexto, apareça informações ocultas (por ex. respostas de um passatempto).

8 SLEEP

Carregue repetidamente até que o teletorapresente o tempo em minutos ([Desativar]/[15 min]/[30 min]/[45 min]/[60 min]/[90min]/[120 min]) que deseja que o teletorpermanecagligado antes de desligar. Paracancelar o temporizador Desligar, carregue em SLEEP repetidamente até surgir [Desativar].

9 日 /日/日/日/日/ (SeLECTIONAR item/Enter)

• SeLECTIONA ou ajusta os itens.
• Confirma os itemes selecionados.

RETURN

• Regressa ao eça anterior de qualquer menu visualizzato.
• Para a reprodução ao reproduzir ficheiros de video/música/fotografias.

11 HOME

Apresenta ou Cancelo o menu.

12 +/-(Volume)

Regula o volume.

13 AUDIO

Seleciono o som das fontes multi-idiomas ou som estereo para o programa que está atualmente a ser visualizzato (Depende da fonte do programa).

14 (Legenda)

Altera a definição de legenda.

15

A disponibilitadestádependente doserviçoVOD.

REC (Não disponível para Itália)

Grava o programa atual com a funcao de gravacao HDD USB.

16 (Televisor em modo de espera (standby)

Liga o tevisor ou muda para modo de espera (standby).

17 SYNC MENU

Carregue para aparecer o Menu BRAVIA Sync e, em seguida, seleciono o equipamento HDMI ligado a partir de [Selecao de dispositivos].

As opções que se seguem podem ser selecionadas a partir do Menu BRAVIA Sync.

Utilize [Controlo de Dispositivos] para operar equipamento ligado que é compatível como Controlo de BRAVIA Sync. SeLECTIONAR opções entre [Home (Menu)], [Opções], [ lista de Conteudos] e [Desligar] para operar o equipamento.

Altifalante:

Selezione [Altifalante TV] ou [Sistema de Audio] para transmitir o som do televisor das colunas do televisor ou de equipamento audio ligado.

Controlo de TV:

Utilize o menu [Controlo de TV] para operar o televisor entre o menu [Home (Menu)] ou [Opções].

Regressar a TV:

Sempre que carrega em 日 , o visor muda. ciclicamente da segunte forma:

Teletexto Teletexto por cima da imagem do televisor (modo misto) Sem teletexto (sair do service de Teletexto)

19 NETFLIX (Apenas em determinadas regões/países/modelos de televisor)

Apresenta uma lista que contentem atalhos para algunos menus de definição.

As opções listadas variam consoante a entrada e conteudo atuais.

22 (Saltar)

Regressa ao canal ou entrada anterior visualizzato durante mais de 15 segundos.

23 PROG+/-

Corta o som. Carregue novamente para restuarar o som.

25 TITLE LIST (Não disponível para Itália)

Ajusta aPRESENTaçãodoécra.Carregue repetidamente para selecionar o modo panoramicicopretendido.

Suggestao

• Os botões 5, PROG + e AUDIO tem pontos em relevo. Utilize os pontos táteis como referências ao'utilizar o teletvisor.

Nota

• Se foram selecionadas legendas e se outilizar iniciar uma aplicacao de texto digital atraves da tecla 'texto', as legendas poderao, em determinadas circunstancias, parar de ser exibidas. quando outilizar sai da aplicacao de texto digital, a descodificacao de legendas sera automaticamente retomada.

Ligar o televisor à Internet Ver televis

Definição da ligação à Internet

O tevisor tem de estar ligado à Internet para utiliser as functionalities da rede.

HOME [Definições do Sistema] [Configurar] [Rede] [Configuração de Rede].

Para informações mais detailhadas, corregue HOME no telecomando, depuis selecione [Guaia de ajuda] no menu [Parâmetros].

1 Carregue em 日 no tevisor ou no telecomando para ligar o tevisor.
2 Carregue em DIGITAL/ANALOG para alternar entre as entradas digital e analógica.
3 Carregue nos botões numéricos ou em PROG +/- para的选择ar um canal de televisão.
4 Carregue em + / - para ajustar o volume.

No modo digital

Uma faixa de informacao aparece brevemente. Os icones segunte preferem ser indicados na faixa.

: Servico de dados (aplicação de transmissão)
: Servico de rado
: Servico de codificacao/assinatura
Idiomas de audio multiplos disponible
: Legends disponíveis
Legendas e/ou audio disponiveis para pessoas com problemas auditivos
18: Idade minima recomendada para este programa (de 3 a 18 anos)
: Bloqueio Parental
B: Bloquear Programa Digital
AD: Audio disponível para pessoas com dificência visual
Audio de legends faladas disponible
Audio multi-canal disponible

Visualizar imagens do Equipamento ligado

Diagrama de ligações

• Dependendo do modelos do televisor, ligar um grande dispositivo USB pode interferir com outros dispositivos ligados perto.
• Ao ligar um dispositorio USB grande, ligne apenas 1 tomada USB.

Nota

*1

^*2 Terminais, etiquetas e funções podem variar dependendo da região/país/modelo do televisor.

*3 Suporta apenas uma mini-tomada estéreo de 3 polos.

4

*5 Para um dispositivo externo que so tenha SCART AV OUT, utilize um adaptor SCART-RCA.

Instalar o televisor na parede

Este manual de instruções do teletor fornece apenas os passos para preparar o teletor para a instalação na Parede antes deste ser instalado na parede.

Para os pacientes:

Para proteção do produits e por razões de segurar, a Sony recomenda vivamente que a instalação do seu teóisor sera efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si proprietary.

Para os agentes e contratantes da Sony:

Preste total atençao as medidas de seguranca durante a instalacao, manutencao periodica e analise deeste produits.

É necessária uma formação técnica adequada para instalar este produto, especialmente para determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atençao às medidas de segurança durante a instalacao. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.

Utilize o suporte de parede SU-WL450 (não fornecido) para instalar o televisor na parede.

Ao instalar o suporte de parede, consulte también as Instruções de operações e o guía de instalacao fornecidos com o suporte de parede.

Para obter instruções sobre a instalação do Suporte de Parede, veja a Informação de Instalação (Suporte de Parede) na págná do produto para o modelo do seu teletor. www.sony.eu/support/

Informações adiconais

Resolução de problemas

Quando o indicator LED estiver a piscar a vermelho, anote o número de vezes que piscá (o tempo de intervalo é de très segundos).

Se o指示or LED piscar a vermelho, reinicio o teletor desligando a o cabo de alimentacao CA do teletor por dos minutos e, em seguida, ligue o teletor. Se o problema persistir, contacte o seu agente ou centro de assistencia Sony indicando o numero de vezes que o指示or LED pisca a vermelho (intervalo de tempo e de tres segundos). Carregue em no teletor para o desligar, desligue o cabo de alimentacao CA e informe o seu agente ou centro de assistencia Sony.

Quando o indicator LED não estiver a piscar, verifique os itens seguentes.

Não aparece imagem (o érá está escuro) e não há som

• Verifique a ligação da antenna/cabo.
• Ligue o tevisor à tomada CA e carregue em no tevisor ou no telecomando.

Aparecem dues imagens ou efeito fantasma

• Verifique a ligaçao da antenna/cabo, a localização ou a direção.

So aparece chuva e ruido no ecra

• Verifique se a antenna está partida ou dobrada.
• Verifique se a antenna alcancou o final da sua vida éutil (tem uma duração de这只是 a cinco anos em condições deutilização normal e de um a dois anos num local perto do mar).

Imagem distorcida (linhas tracejadas ou ricas)

• Afaste o televisor de fontes de interferencias electricas, como automóveis, motociclos, secadores para o Cableo ou equipamento optional.
• Quando instalar equipamento optional, deixe algo um espoço entre o equipamento e o tevisor.
• Verifique a ligação da antenna/cabo.
• Mantenha o cabo da antenna afastado de outros cabos de ligação.

Interferências na imagem ou no som ao visualizar um canal de televisão

• Ajuste [AFT] (Sintonia Fina Automática) para melhorar a receção da imagem. Esta função destina-se apenas para canais de televisão analógicos.

Os contornos da imagem está distorcidos

• Altere a definição atual de [Modo Filme]* para outras definições.

Geral

O tevisor desliga-se automaticamente (o tevisorenta no modo de espera (standby))

• Verifique se o [Temp. Desligar]* está atr升值.
• Verifique se [Duração] é ativada pelo [Temp. Ligar] ou [Definições de Fotografia de Imagem]*.
• Verifique se o [Modo espera de TV inativo]* está ativado.

Algumas fontes de entrada não podem ser selecionadas

O telecomando não funciona

• Substitua as pilhas.
• Para informações mais detalphadas, corregue HOME no telecomando,(before selecione [Guia de ajuda] no menu [Parametros].

Characteristicas先进技术

Sistema

Sistema do ecra

Ecrà LCD (Visor de cristais liguidos),

Retroiluminação LED

Sistema de televisao

Dependendo da selecao de pais/area/modelo de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C
DVB-T2*1

Satélite*1: DVB-S/DVB-S2

Sistema de cor/video

Analogico: PAL/SECAM/NTSC3.58 (apenas video)/ NTSC4.43 (apenas video)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC

HP/MP@L5.0, H.265/HEVC MP/Main10@L5.1

(4K 60fps)

Cobertura de canais

Dependendo da selecao de pais/area/modelo de televisor

Analógico: Cabo UHF/VHF

Digital: Cabo UHF/VHF

Satélite*Frequência IF 950-2.150 MHz

Saida de som

10W+10W

Tecnologia sem fios

Frequência da banda(s)

LAN sem fios (IEEE802.11b/g/n)

Gama de Frequência Potência de Saía

2.400 - 2.483,5 MHz < 20,0 dBm

Versão do Software

TV: v8. _/v8. _*

Consulte [Apoio ao cliente] no menu [Configurar].

Quaisquer atualizacoes do software/firmware para este equipamento/cessórios/ componentes nunca irao afetar a sua conformidade com a Diretiva 2014/53/EU no futuro.

• Apenas em determinados Países/regões/modelos de televisor.

Tomadas de entrada/saía

Antena/Cabo

Terminal externode 75 ohm para VHF/UHF

Distribuicao por um Cabo EN50494.

A V I N

Entrada de video/áudio (tomadas RCA)

HDMI IN 1, IN 2, IN 3 (ARC) (Suporte para

resolucao 4K, compativel com HDCP 2.2)

HDMI Video: 4096 × 2160p (24, 50, 60 Hz),

Entrada de PC: (Resolução (Frequência horizontal,

• 1.920 × 1.080, 67,5 kHz, 60 Hz

• Quando aplicada à entrada HDMI, a temporização 1080p sera tratada como uma temporização de video e não como uma temporização de PC para o formato do écra.

Áudio:

PCM linear de doit canais: 32/44,1/48 kHz 16/20 /24 bits, Dolby Digital, Dolby Digital Plus, DTS

ARC (Audio Return Channel) (apenas HDMI IN 3)

PCM linear de doit canais: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS

disponível em Itália)

Porta USB

Ranhura CAM (Modulo de Acesso Condiencial)

DC IN 19.5 V (apenas para modelos con adaptor de corrente fornecido)

Entrada do adaptordo alimentacao

LAN (Dependendo da do seu País/área) Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e优质的 complementação do Modelo 10BASE-T/ 100BASE-TX não são garantidas no caso de este televisor.)

Outros

Acessórios.optionais Suporte de parede: SU-WL450

Temperatura de operacao 0^ - 40^

Humidade operacional 10% -80% RH (nao condensada)

Potência, Ficha do produits e outros

Requisitos de energia
exceto Modelo com adaptor de corrente fornecido
220 V - 240 V CA, 50 Hz
apenas modelos com adaptor de corrente fornecido
19,5 V DC com adaptor de alimentacao.
Capacidade nominal: Entrada 220 V - 240 V CA, 50 Hz

Classe de eficiência energetica
KD-65XF70xx: A+
KD-55XF70xx: A
KD-49XF70xx: A
KD-43XF70xx: A

1 Nem todos os televisores possuem Tecnologia DVB-T2 ou DVB-S/S2 ou terminal de antenna de satélite.
2 Consumo de energia por ano, com base no Consumo de energia verificado com o televisor a funciona 4 horas por dia durante 365 días. O Consumo de energia real irá depender da forma como o televisor é utilisé.
^3 A energia em modo de espera (standby)pecifieda etingida depos de o tevisorconcluar os processos internos necessarios.
4 O consumo de energia em modo de espera (standby) iráacular quando o televisor estiver ligado à rede.

Nota

• A disponibilitadodos accesariosoptionais depende do pais/regiao/modelo do televator/stock.
• Não retire o cartão fictério da ranhura CAM do televisor (Módulo de Acesso Condiencial), exceço quando for para introduzir um smart card instalado no CAM.
• O design e as caracteristicas痫icas estao sujeitos a alteracoes sem aviso previo.

Aviso para a funcao de television digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, poder não estar disponible em todos os Países e和地区. Algumas funções podem não ser permitidas ou poder não funciona corretamente com eles fornecadores e ambientes de rede. Algumas fornecadores de的服务 de Televisão podem cobrar uma taxa pelos seuis serviços.
• Este tevisor suporta transmissao digital utilizing codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/servico, que pode mudar com o tempo, não pode ser garantida.

Informação sobre MARCAS comércios

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são MARCAS ou MARCAS registRADAS da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros paises.
• Fabricado sob licença da Dolby Laboratories. Dolby, Dolby Audio, e o símbolo double-D são marca registadas da Dolby Laboratories.
• "BRAVIA", e BRAVIA Sync são marcas comérciais e MARCAS registadas da Sony Corporation.

• "Blu-ray Disc", "Blu-ray" e o logólico "Bluray Disc" são marcas commerciais da Blu-ray Disc Association.

• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, & DTS e o símbolo em Conjunto são MARCAS comércios registadas e Digital Surround é uma MARCA comercial da DTS, Inc. © DTS, Inc. Todos os direitos reservados.

• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros paises.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e Miracast® são MARCAS comérciais registadas da Wi-Fi Alliance.
• Wi-Fi Protected Setup™ é uma marca comercial da Wi-Fi Alliance.
• O Logo Wi-Fi CERTIFIED™ é uma marca de certificacao da Wi-Fi Alliance.
• Netflix é uma marca comercial registada da Netflix, Inc.
• "YouTube" e o logo "YouTube" são MARCAS comérciais registadas da Google Inc.

DiSEqCTM é uma marca comercial da EUTELSAT.
Este teovisor suporta DiSEqC 1.0. Este teovisor nao se destina ao controlo de antennas motorizadas.
- Todas as outras MARCAS registadas são propriedade dos seures respetivos propriétarios.

DOLBY AUDIO

TUXERA

4K

Actual resolution: 3840 x 2160 pixels
Résolution actuelle: 3840 x 2160 pixels
Risoluzione effettiva: 3840 x 2160 pixel
Resolução do ecran: 3840 x 2160 pixels
Resolution real: 3840 x 2160 pixeles
πραγματικήναλυση: 3840 x 2160 pixels

Sommario

NOTA IMPORTANTE. 3

Para informaçãoutil sobre os produits Sony
