DE Guia de referência Guida di riferimento

~  Entfernen Sie nicht die Dummykarte aus dem Einschub TV CAM (Zugangskontrollmodul), außer Sie möchten eine Smartcard einsetzen, die in das CAM passt.  Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.  Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

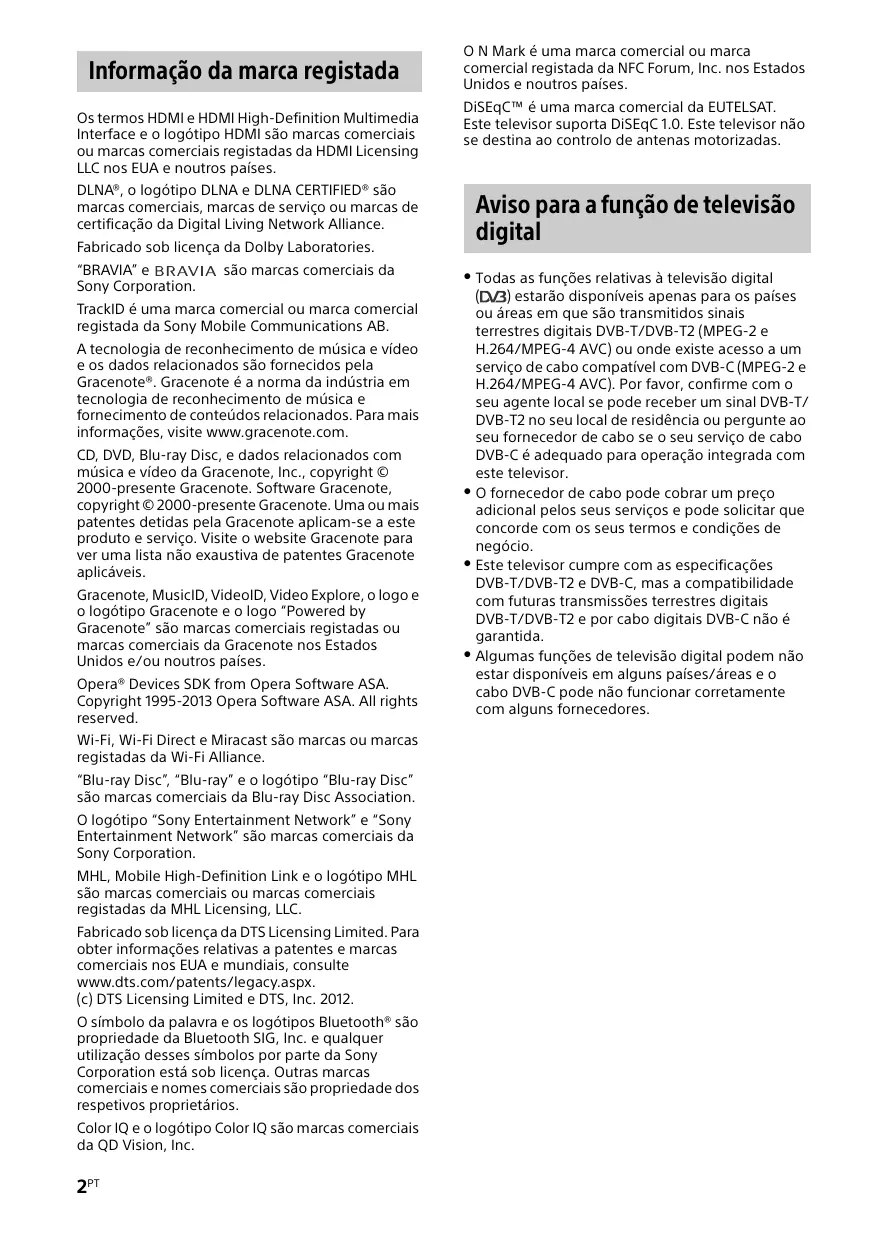

Informação da marca registada Os termos HDMI e HDMI High-Definition Multimedia Interface e o logótipo HDMI são marcas comerciais ou marcas comerciais registadas da HDMI Licensing LLC nos EUA e noutros países. DLNA®, o logótipo DLNA e DLNA CERTIFIED® são marcas comerciais, marcas de serviço ou marcas de certificação da Digital Living Network Alliance. Fabricado sob licença da Dolby Laboratories. “BRAVIA” e Sony Corporation.

são marcas comerciais da

TrackID é uma marca comercial ou marca comercial registada da Sony Mobile Communications AB. A tecnologia de reconhecimento de música e vídeo e os dados relacionados são fornecidos pela Gracenote®. Gracenote é a norma da indústria em tecnologia de reconhecimento de música e fornecimento de conteúdos relacionados. Para mais informações, visite www.gracenote.com. CD, DVD, Blu-ray Disc, e dados relacionados com música e vídeo da Gracenote, Inc., copyright © 2000-presente Gracenote. Software Gracenote, copyright © 2000-presente Gracenote. Uma ou mais patentes detidas pela Gracenote aplicam-se a este produto e serviço. Visite o website Gracenote para ver uma lista não exaustiva de patentes Gracenote aplicáveis. Gracenote, MusicID, VideoID, Video Explore, o logo e o logótipo Gracenote e o logo “Powered by Gracenote” são marcas comerciais registadas ou marcas comerciais da Gracenote nos Estados Unidos e/ou noutros países. Opera® Devices SDK from Opera Software ASA. Copyright 1995-2013 Opera Software ASA. All rights reserved. Wi-Fi, Wi-Fi Direct e Miracast são marcas ou marcas registadas da Wi-Fi Alliance. “Blu-ray Disc”, “Blu-ray” e o logótipo “Blu-ray Disc” são marcas comerciais da Blu-ray Disc Association. O logótipo “Sony Entertainment Network” e “Sony Entertainment Network” são marcas comerciais da Sony Corporation. MHL, Mobile High-Definition Link e o logótipo MHL são marcas comerciais ou marcas comerciais registadas da MHL Licensing, LLC. Fabricado sob licença da DTS Licensing Limited. Para obter informações relativas a patentes e marcas comerciais nos EUA e mundiais, consulte www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited e DTS, Inc. 2012. O símbolo da palavra e os logótipos Bluetooth® são propriedade da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários. Color IQ e o logótipo Color IQ são marcas comerciais da QD Vision, Inc.

2PT O N Mark é uma marca comercial ou marca comercial registada da NFC Forum, Inc. nos Estados Unidos e noutros países. DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.

Aviso para a função de televisão digital  Todas as funções relativas à televisão digital ( ) estarão disponíveis apenas para os países ou áreas em que são transmitidos sinais terrestres digitais DVB-T/DVB-T2 (MPEG-2 e H.264/MPEG-4 AVC) ou onde existe acesso a um serviço de cabo compatível com DVB-C (MPEG-2 e H.264/MPEG-4 AVC). Por favor, confirme com o seu agente local se pode receber um sinal DVB-T/ DVB-T2 no seu local de residência ou pergunte ao seu fornecedor de cabo se o seu serviço de cabo DVB-C é adequado para operação integrada com este televisor.  O fornecedor de cabo pode cobrar um preço adicional pelos seus serviços e pode solicitar que concorde com os seus termos e condições de negócio.  Este televisor cumpre com as especificações DVB-T/DVB-T2 e DVB-C, mas a compatibilidade com futuras transmissões terrestres digitais DVB-T/DVB-T2 e por cabo digitais DVB-C não é garantida.  Algumas funções de televisão digital podem não estar disponíveis em alguns países/áreas e o cabo DVB-C pode não funcionar corretamente com alguns fornecedores.

Resolução de problemas Quando o LED de iluminação estiver a piscar a vermelho, anote o número de vezes que pisca (o tempo de intervalo é de três segundos). Carregue em "/1 no televisor para o desligar, desligue o cabo de CA e informe o agente ou centro de assistência Sony sobre a forma como o indicador pisca (número de intermitências).

Quando o LED de iluminação não estiver a piscar, verifique os itens constantes das tabelas seguintes. Consulte também a “Resolução de problemas” no i-Manual. Se o problema persistir, mande reparar o televisor por um técnico de assistência qualificado.

Não aparece imagem (o ecrã está escuro) e não há som.  Verifique a ligação da antena/cabo.  Ligue o televisor à corrente CA e carregue em "/1 no televisor ou no telecomando.

Não é possível sintonizar alguns programas.  Verifique a antena ou prato.  O cabo de satélite poderá entrar em curtocircuito ou poderá haver problemas de ligação no cabo. Verifique a ligação do cabo e, em seguida, desligue o televisor com o interruptor de ligar/desligar alimentação e volte a ligar.  A frequência que introduziu está fora do intervalo. Consulte a empresa de transmissão de satélite recebida.

O telecomando não funciona.  Substitua as pilhas.  O seu televisor poderá estar no modo SYNC. Carregue em SYNC MENU, selecione “Controlo de TV” e, em seguida, selecione “Home (Menu)” ou “Opções” para controlar o televisor.

Esqueceu a palavra-passe de “Bloqueio Parental”.  Introduza o código PIN 9999. (O código PIN 9999 é sempre aceite.)

A área na proximidade do televisor aquece.  Quando o televisor é utilizado durante um período de tempo prolongado, a área na proximidade do televisor aquece. Poderá sentir a superfície quente ao tocar com a mão. PT

Áudio ou vídeo bloqueados, um ecrã em branco ou o televisor não responde aos botões do televisor ou do telecomando.  Efetue um reinício simples do televisor, desligando o cabo de alimentação CA durante dois minutos e, em seguida, ligue-o novamente.

Os botões CH+/–,  +/–, ///, , e HOME não se encontram no televisor.  Consulte a ilustração abaixo para saber a localização dos botões no televisor. Parte de trás do televisor

Não foram encontrados serviços (programas) de televisão por cabo.  Verifique a ligação do cabo ou a configuração de sintonização.  Tente a “Sintonização Automática Digital” selecionando “Antena” em vez de “Cabo”.

3PT A iluminação LED está acesa.  Se não pretende acender a iluminação LED, pode apagá-la. Prima HOME e, em seguida, selecione “Parâmetros” t “Definições do Sistema” t “Configuração Geral” t “Iluminação LED” t “Desativar”. Também pode premir OPTIONS e, em seguida, selecionar “Iluminação LED” t “Desativar”.

~ Quando visualizar ficheiros de fotografias com resolução de 4K:  O ecrã do menu, o manual de instruções ou as mensagens poderão não ser apresentados quando visualizar fotografias.  Para terminar a reprodução de fotografias, carregue em RETURN ou altere a entrada, carregando em .

4PT Características técnicas Sistema Sistema do ecrã Ecrã LCD (Visor de Cristal Líquido) Sistema de televisão Analógico: Dependendo da seleção do seu país/ área: B/G/H, D/K, L, I, M Digital: DVB-T/DVB-T2/DVB-C Satélite: DVB-S/DVB-S2 Sistema de Cor/Vídeo Analógico: PAL, SECAM, NTSC3.58, NTSC4.43 Digital: Consulte o i-Manual. Cobertura de canais Analógico: UHF/VHF/Cabo, dependendo da seleção do seu país/área. Digital: UHF/VHF/Cabo, dependendo da seleção do seu país/área. Satélite: Frequência IF 950-2150 MHz Saída de som

12,5 W + 12,5 W + 20 W + 20 W Tomadas de Entrada/Saída Cabo da antena Terminal externo de 75 ohm para VHF/UHF Antena do satélite Conector de tipo F fêmea IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tom 22 KHz, Distribuição por um Cabo EN50494. / AV1 Euroconector de 21 pinos (norma CENELEC) incluindo entrada de áudio/vídeo, entrada RGB e saída áudio/vídeo de TV. / COMPONENT IN YPBPR (Vídeo componente): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Entrada de áudio (tomadas RCA) t AV2 Entrada de vídeo (tomada de pinos RCA normal com entrada Y) HDMI IN 1, 2, 3, 4 (suporta resolução 4k) Vídeo (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formatos PC Vídeo (3D): Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Lado-a-lado 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Uma sobre a outra 1080p (30, 50, 60 Hz), 1080/ 24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Áudio: PCM linear de dois canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital ARC (Audio Return Channel) (apenas HDMI IN 1)

MHL (normal com HDMI 2) Vídeo (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Vídeo (3D): Lado-a-lado 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Uma sobre a outra 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Áudio: PCM linear de dois canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Tomada digital ótica (PCM linear de dois canais, Dolby Digital) AUDIO OUT / i Saída de áudio (minitomada estéreo) Tomada para auscultadores 1 (HDD Rec), 2, 3 Porta para dispositivo HDD USB (apenas Porta USB

Ranhura CAM (Módulo de Acesso Condicional) LAN Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação do modelo 10BASET/100BASE-TX não são garantidas no caso deste televisor.)

Outros Acessórios fornecidos Consulte “O que está dentro da caixa” no Guia de Iniciação Rápida. Acessórios opcionais Unidade de câmara e microfone: CMU-BR200/ CMU-BR100 Adaptador USB LAN Wireless: UWA-BR100 Óculos 3D passivos: TDG-500P

Óculos passivos SimulView™: TDG-SV5P Temperatura de funcionamento 0 ºC - 40 ºC Humidade de funcionamento 10% - 80% HR (não condensada)

5PT PT Alimentação e outros Requisitos de alimentação 220 V – 240 V CA, 50 Hz Classe de eficiência energética KD-65X9005A: B KD-55X9005A: B Dimensões do ecrã (medido diagonalmente) (Aprox.) KD-65X9005A: 163,9 cm / 65 polegadas KD-55X9005A: 138,8 cm / 55 polegadas Consumo de energia no modo “Residência”/“Standard” KD-65X9005A: 193 W KD-55X9005A: 155 W no modo “Loja”/“Vívido” KD-65X9005A: 349 W KD-55X9005A: 279 W Consumo de energia anual médio*1 KD-65X9005A: 268 kWh KD-55X9005A: 215 kWh Consumo de energia no modo de espera*2 0,40 W (16 W no modo de actualização do EPG/ software) Resolução do ecrã 3.840 pontos (horizontal) × 2.160 linhas (vertical)

Dimensões (Aprox.) (larg. × alt. × prof.) com suporte de fixação para mesas KD-65X9005A: 168,2 × 90,3 × 40,5 cm KD-55X9005A: 146,3 × 77,8 × 40,5 cm sem suporte de fixação para mesas KD-65X9005A: 168,2 × 87,5 × 10,0 cm KD-55X9005A: 146,3 × 74,9 × 10,0 cm

Peso (Aprox.) com suporte de fixação para mesas KD-65X9005A: 46,4 kg KD-55X9005A: 34,5 kg sem suporte de fixação para mesas KD-65X9005A: 45,0 kg KD-55X9005A: 33,1 kg *1 Consumo de energia por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado. 2 * A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários.

~  Não retire o cartão fictício da ranhura CAM do televisor (Módulo de Acesso Condicional), exceto quando for para introduzir um smart card instalado no CAM.  A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/ stock.  O design e as características técnicas estão sujeitos a alteração sem aviso prévio.
