Tipo de produto	Secador de roupa com exaustão
Marca	Hoover
Modelo	HNV 171XSY
Capacidade de secagem (algodão)	7,5 kg
Dimensões (A x L x P)	85 x 60 x 60 cm
Volume do tambor	115 litros
Tensão de alimentação	230-240 V, 50 Hz
Intensidade mínima do circuito	10 A
Classe energética	C
Programas de secagem	Algodão (alta temperatura), Sintéticos (baixa temperatura), Acrílico (baixa temperatura)
Duração de secagem algodão (carga completa)	140-165 min
Duração de secagem algodão (meia carga)	70-80 min
Duração de secagem sintéticos (meia carga)	70-80 min
Função anti-vinco	Sim (arrefecimento final de 15 min)
Indicador de manutenção do filtro	Sim
Filtro de fiapos	Removível, para limpar após cada ciclo
Ventilação	Mangueira de exaustão incluída (diâmetro 95 mm, comprimento máximo 1,8 m)
Pés ajustáveis	Sim
Segurança	Aterramento obrigatório, não instalar em banheiro
Limpeza	Limpar o filtro após cada ciclo; limpar o tambor e a porta
Peças sobressalentes	Disponíveis junto ao serviço GIAS

Perguntas frequentes - HNV 171XSY HOOVER

Por que a secagem é muito longa ou as roupas não secam o suficiente?

Verifique se o programa de secagem é adequado, se o filtro de fiapos está limpo, se a carga não é excessiva e se a mangueira de ventilação não está dobrada ou obstruída. Certifique-se também de que as roupas foram centrifugadas corretamente antes da secagem.

O que fazer se o secador não ligar?

Verifique se o aparelho está ligado, se a tomada funciona, se o fusível não queimou, se a porta está bem fechada e se o seletor de duração ou o botão Ligar/Desligar foi acionado.

O indicador de manutenção do filtro permanece aceso, o que fazer?

Limpe o filtro de fiapos cuidadosamente. Se o indicador persistir, verifique se a mangueira de ventilação não está obstruída ou dobrada.

O secador faz um ruído anormal, o que devo fazer?

Pare imediatamente o aparelho e desligue-o da tomada. Contacte o serviço GIAS para obter conselhos ou organizar uma intervenção.

Como limpar o filtro de fiapos?

Puxe o filtro para cima, abra-o, remova os fiapos com uma escova macia ou os dedos, depois coloque-o de volta. Efetue esta operação após cada ciclo de secagem.

Qual programa usar para têxteis sintéticos?

Use o programa Sintéticos pressionando o botão de seleção para escolher uma temperatura baixa. A duração típica é de 70 a 80 minutos para meia carga.

Pode-se secar artigos delicados como lã ou seda?

Não, não seque em máquina as lãs, sedas, tecidos delicados, roupas com enfeites metálicos ou espuma alveolar. Consulte as etiquetas de cuidado.

Como instalar a mangueira de ventilação?

A mangueira de 95 mm de diâmetro e até 1,8 m de comprimento deve ser ligada à saída de ar do secador e direcionada para o exterior (parede, janela ou porta). Evite curvas para não reduzir a eficiência.

Para que serve a função anti-vinco?

O programa inclui um arrefecimento final de 15 minutos durante o qual a roupa é arejada com ar frio para reduzir os vinco e facilitar o engomar.

Qual é a capacidade máxima e por que não ultrapassá-la?

A capacidade máxima é de 7,5 kg para algodão e 3,5 kg para sintéticos. Sobrecarregar o aparelho prolonga o tempo de secagem e pode danificar o motor ou o sistema de ventilação.

MANUAL DE UTILIZADOR HNV 171XSY HOOVER

Desembalar o produto 63

Segurança 64

Instalação 64

Utilização 64

Lavandaria 64

Ambiente 65

Assistência GIAS 65

Instalação 66

Requisitos elétricos 66

Ajustar os pés 66

Ventilação 67

Preparação da energia 68

Preparação da roupa 68

Separação da energia 69

Conselhos para a secagem 70

Limpeza e manutenção de rotina 74

Limpeza da máquina 74

Especificações técnicas 74

Resolução de problemas 75

Peças sobressalentes 76

Assistência GIAS 76

Introdução

Leia e siga estas instruções cuidadosamente antes de colocar a máquina a funcionar. Este manual fornece-lhe instruções importantes para proceder em segurança à utilização, instalação e manutenção, assim como conselhos úteis para obter melhores resultados da utilização da máquina.

Guarde todos os documentos num lugar seguro para referência futura ou para ceder aos eventuais futuros proprietários.

Informações de entrega

Verifique se os seguintes artigos estão incluídos na máquina:

• Manual de instruções, Cartão de garantia, Kit de ventilação e instruções
• Etiqueta de energia

Verifique se a máquina não sofreu qualquer tipo de dano durante o transporte. Caso contrário, solicite a assistência da GIAS.

A inobservância do exposto anteriormente pode pôr em causa a segurança da máquina. Pode ser-lhe cobrada uma visita da assistência se o problema da máquina se dever a uma utilização indevida.

Desembalar o produto

Retire a máquina da embalagem perto do local final de instalação da máquina.

1. Corte cuidadosamente em redor da base da embalagem e levante-a num canto. 2 Retire a proteção de polietileno e erga a máquina de secar acima da base de poliestireno.

Descarte-se da embalagem em segurança. Certifique-se de que está fora do alcance de crianças, pois pode tratar-se de uma fonte potencial de perigo.

Segurança

Instalação

Verifique se o produto não tem quaisquer sinais visíveis de danos antes da utilização. Se estiver danificado, não o utilize e contacte a Assistência GIAS. - Não utilize adaptadores, vários conectores e/ou extensões. - Esta máquina não deve ser instalada numa casa de banho. - Nunca instale a máquina junto a cortinas e tenha o cuidado de evitar a acumulação de objectos atrás da mesma.

Utilização

• ATENÇÃO: A má utilização de uma máquina de secar pode criar risco de incêndio. - Esta máquina destina-se apenas a uso doméstico, ou seja, para secar têxteis e vestuário domésticos. - A máquina deve apenas ser utilizada para os fins para os quais foi concebida, conforme descrito neste manual. Certifique-se de que compreende perfeitamente as instruções de instalação e utilização antes de colocar a máquina em funcionamento.
• Não toque na máquina com as mãos ou pés húmidos ou molhados.
• Não se apoie na porta ao carregar a máquina ou utilize a porta para erguer ou mover a máquina.
• Não permita que as crianças brinquem com a máquina ou os respectivos controlos.
• ATENÇÃO: Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver danificado; o cotão é inflamável.
• ATENÇÃO: O aumento de temperatura durante o funcionamento da máquina de secar pode exceder os 60 graus C, onde exista o símbolo de superfície quente. Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina.
• Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria.
• Não deixe que se acumulem partículas de fibras e cotão em torno da máquina. O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de secar completar o período de arrefecimento.

Lavandaria

• ATENÇÃO: Não coloque na máquina roupas tratadas com produtos de limpeza a seco.
• ATENÇÃO: Os materiais de borracha esponjosa podem, em certas circunstâncias, ser inflamáveis por combustão espontânea quando aquecidos. Plástico esponjoso, borracha esponjosa e materiais à base de borracha não são apropriados para secagem na máquina. Os artigos em cuja composição entrem estes materiais NÃO PODEM ser colocados na máquina. Consulte sempre as indicações das etiquetas de lavagem e secagem. A roupa deve ser centrifugada ou bem torcida antes de ser colocada na máquina de secar. NÃO deve colocar na máquina roupa ensopada e a pingar.
• Não deixe isqueiros e fósforos nos bolsos e NUNCA utilize líquidos inflamáveis perto da máquina.
• NUNCA deverá usar-se esta máquina para secar cortinas de fibra de vidro. Se outras roupas forem contaminadas com estas fibras, poderá provocar irritações na pele. As peças tratadas ou contaminadas com aerossóis ou líquidos de limpeza inflamáveis, tais como petróleo, óleo de cozinha ou aerossóis, NÃO PODEM ser colocadas nesta máquina.

Ambiente

• Todos os materiais de embalagem realizados não são hostis ao ambiente e são recicláveis. Ajude, desfazendo-se das embalagens por meios não hostis ao ambiente. As autoridades locais estarão em condições de o informar sobre os meios actuais de recolha de lixo.
• Para garantir as condições de segurança, quando se desfizer de uma máquina de secar velha, retire a ficha elétrica da tomada de corrente, corte o cabo de alimentação e destrua ambos. Para evitar a eventualidade de alguma criança ficar fechada dentro da máquina, parta as dobradiças ou o fecho da porta.

Assistência GIAS

• Para assegurar continuamente as operações seguras e eficientes desta máquina, recomendamos que os serviços de manutenção ou reparação sejam executados apenas por um técnico autorizado da GIAS.

Directiva Europeia 2002/96/CE

Este electrodoméstico está marcado de acordo com o disposto na directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE).

Ao assegurar que este produto será corretamente eliminado, está a prevenir eventuais consequências negativas para o ambiente e para a saúde, que, de outra forma, poderiam resultar de um tratamento incorreto deste produto, quando eliminado.

O símbolo patente neste produto indica que ele não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue no centro de recolha apropriado, para reciclagem do equipamento elétrico e eletrónico.

A eliminação deve ser levada a cabo de acordo com os regulamentos localmente aplicáveis à eliminação e ao tratamento de lixo e resíduos. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, agradecemos que entre em contacto com a entidade municipal competente, com o serviço de eliminação de lixo e resíduos ou com o estabelecimento comercial onde adquiriu o produto.

Se o eletrodoméstico não estiver a funcionar devidamente, desligue-o e desconecte a ficha da tomada. Consulte a Assistência GIAS para uma possível reparação.

Instalação

Pode ser-lhe cobrada uma visita da assistência se o problema advier de uma instalação incorreta.

Se o cabo de alimentação da máquina se danificar, deve ser substituído por um cabo especial APENAS disponível no serviço de peças sobressalentes da GIAS. Tem de ser instalado por uma pessoa competente.

Requisitos elétricos

As máquinas de secar destinam-se a funcionar com uma tensão de 230-240 V, 50 Hz monofásica. Verifique se o circuito de corrente está classificado a, pelo menos, 10 A.

A eletricidade pode ser extremamente perigosa.

Esta máquina deve estar ligada à terra.

A tomada de corrente e a ficha da máquina devem ser do mesmo tipo.

Não utilize variados adaptadores e/ou extensões.

A ficha deve ficar acessível para se poder desligar a máquina após a sua instalação.

Os fios do cabo de alimentação têm cores diferentes de acordo com os seguintes códigos:

Azul

NEUTRO

Castanho

FASE

Verde e amarelo

TERRA

Esta máquina está conforme a Diretiva Europeia 89/336/EEC, 73/23/EEC e emendas subsequentes.

Não conecte a máquina nem a ligue até que a instalação esteja concluída.

Para sua segurança, a máquina deve ser corretamente instalada.

Se tiver alguma dúvida sobre a instalação, aconselhe-se com a Assistência GIAS.

Ajustar os pés

Depois de a máquina estar devidamente posicionada, os pés devem ser ajustados para assegurar que a máquina está nivelada.

Ajuste os quatro pés para assegurar que a máquina está firme e nivelada.

Ventilação

Deve existir uma ventilação adequada na divisão onde está situada a máquina de secar para evitar que os gases dos eletrodomésticos que queimam outros combustíveis, incluindo chamas vivas, sejam atraídos para a divisão durante o funcionamento da máquina de secar.

• O ar de exaustão não pode ser eliminado pelo tubo de chaminé que é utilizado para os fumos de exaustão de eletrodomésticos que queimem gás ou outros combustíveis. Verifique regularmente se nada está a limitar o fluxo de ar na máquina. Verifique a eventual presença de cotão após a utilização e limpe, se necessário. - As entradas e saídas devem manter-se livres de quaisquer obstruções. Para uma ventilação adequada, o espaço entre a base da máquina e o chão deve estar desobstruído. Deve existir uma abertura de pelo menos 12 mm entre a máquina e quaisquer obstruções. Evite que caiam e se acumulem objetos atrás e ao lado da máquina, uma vez que pode obstruir a entrada e saída de ar. NUNCA instale a máquina junto a cortinas.

Se a máquina for instalada sob uma bancada de cozinha ou se for embutida, é essencial utilizar uma mangueira de ventilação para eliminar o ar quente e húmido, evitando assim que a recirculação de ar húmido impeça que a máquina funcione eficientemente.

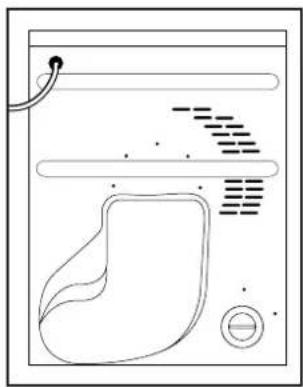

A mangueira é montada na máquina da forma indicada.

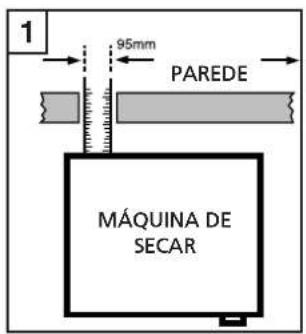

A mangueira pode passar através de uma parede ou de uma porta ou janela abertas (fig. 1). A mangueira tem 95 mm (3,75 polegadas) de diâmetro e um comprimento de até 1,8 metros (6 pés).

Mangueiras de ventilação de comprimento superior a 1,8 metros (6 pés) não se recomendam, pois reduzem o desempenho da máquina. Assegure-se de que a mangueira de ventilação não está torcida, ou que impedirá o funcionamento eficiente da máquina.

Preparação da energia

Antes de utilizar a máquina de secar roupa pela primeira vez:

Leia com atenção este livro de instruções. Retire tudo o que estiver no tambor. Limpe o interior do tambor e a porta com um pano húmido para remover o pó que possa ter-se instalado durante o transporte.

Preparação da roupa

Certifique-se de que a roupa que vai secar é apropriada para secagem por máquina de secar, conforme indicado nos símbolos das etiquetas, representativos dos cuidados a ter com cada um dos artigos.

Certifique-se de que todos os fechos estão fechados e os bolsos vazios. Vire os artigos do avesso. Coloque a roupa livremente no tambor de modo a não se emaranhar.

Não sobrecarregue o tambor, os artigos de grandes dimensões podem exceder a carga máxima admissível de roupa quando molhados

(por exemplo: sacos-cama, edredões).

Peso máximo de secagem

Algodões Max. 7,5 kg Sintéticos Max. 3,5 kg

Separe a entrega como se segue:

• Por símbolos de cuidados de secagem. Podem ser encontrados no colarinho ou na costura interna:

Pode ser seco em máquina de secar.

Secagem a alta temperatura.

Secagem apenas a baixa temperatura.

Não pôr na máquina de secar roupa.

Se o artigo não possuir uma etiqueta de cuidados, deve assumir-se que não se adequa à máquina de secar.

Por quantidade e volume

Sempre que a carga for superior à capacidade da máquina, separe a roupa de acordo com o volume (por exemplo, toalhas e roupa interior).

Por tipo de tecido

Algodões/linho: Toalhas, camisolas de algodão, lençóis e toalhas de mesa.

Sintéticos: Blusas, camisas, fatos-macacos, etc., de poliéster ou poliamida, assim como misturas de algodão/fibras sintéticas.

Por grau de secagem

Separe por: secagem para engomar, secagem para guardar, etc. Para artigos delicados prima o botão para selecionar uma temperatura de secagem baixa.

Conselhos para a secagem

IMPORTANTE: Não seque artigos tratados com produto de limpeza a seco ou vestuário de borracha (perigo de incêndio ou de explosão).

Não ponha na máquina de secar:

Lã, sedas, tecidos delicados, meias de nylon, bordados delicados, tecidos com decoração metálica, vestuário com guarnições de PVC ou couro, tênis, artigos volumosos, tais como sacos-cama, etc.

Economia de energia

Ponha somente na máquina de secar roupa as peças que tenham sido bem torcidas ou centrifugadas. Quanto mais seca estiver a roupa, menor será o tempo de secagem, resultando numa economia de eletricidade.

SEMPRE

Durante os últimos 15 minutos, a roupa é sempre seca com ar frio.

Tente secar o peso máximo de roupa, o que origina economia de tempo e de eletricidade. Verifique se o filtro está limpo antes de cada ciclo de secagem.

NUNCA

• Exceda o peso máximo recomendado, o que provocará desperdício de tempo e de eletricidade.
• Ponha na máquina artigos ensopados e a pingar, o que pode danificar a máquina.

Guia de secagem

A tabela indica os tempos aproximados de secagem, dependendo do tipo de tecido e do grau de humidade da roupa.

Tecido	REGULAR O CALOR	CARGA PESADA	CARGA MÉDIA	CARGA LEVE
ALGODÃO	ALTO	140-165 min.	70-80 min.	50-65 min.
FIBRAS SINTÉTICAS	BAIXO	-	70-80 min.	40-55 min.
ACRÍLICO	BAIXO	-	50-65 min.	30-40 min.

Tecla 'ON' e indicador 1 - prima para ligar, o indicador ilumina-se.

Tecla 'TECIDOS DE FIBRAS ACRÍLICAS/SINTÉTICAS' - prima para reduzir o grau de calor para artigos delicados, e prima novamente para selecionar alta temperatura.

Cor regular ALTO

Cor regular BAIXO

Seletor 'TEMPO DE SECAGEM' - selecione o tempo de secagem ou a opção Passagem rápida.

Indicador 'ESTADO DO FILTRO' - acende-se quando o filtro necessitar de limpeza.

Porta e filtro

Abrir a porta

Puxe o manípulo para abrir a porta.

Para reiniciar a máquina de secar, feche a porta e prima ①

ATENÇÃO!

Quando a secagem de roupa estiver a ser realizada, o tambor e a porta podem estar MUITO QUENTES

Filtro

IMPORTANTE: Para garantir a eficiência da secagem, verifique se o FILTRO de cotão está limpo antes de cada ciclo de secagem.

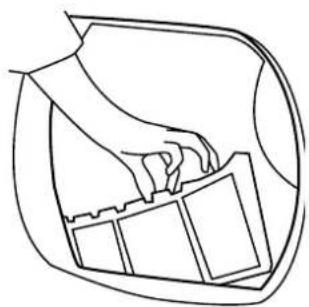

1. Puxe o filtro para cima.

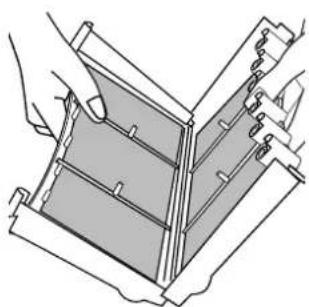

2. Abra o filtro como ilustrado. 3 Retire com cuidado os resíduos de tecido, utilize uma escova macia ou a ponta dos dedos.
3. Junte e feche entre si as duas metades do filtro e volte a montá-lo no seu lugar.

Indicador de Controlo do Estado do Filtro

acende quando o filtro necessitar de limpeza.

Se a roupa não estiver a secar, verifique se o filtro não está obstruído. O indicador iluminar-se-á quando a mangueira de ventilação estiver obstruída ou torcida.

Funcionamento

Consulte a tabela do guia de secagem ou as etiquetas da fábrica para selecionar o programa mais adequado.

Abra a porta e coloque a roupa no tambor. Assegure-se de que a roupa não entra no vão do fecho da porta. Se secar artigos delicados, prima a tecla para reduzir o nível de calor. Ao terminar, prima novamente para selecionar temperatura alta. Regular calor ALTO - Regular calor BAIXO - Rode o selector 'TEMPO DE SECAGEM' até que o tempo de secagem necessário esteja alinhado como indicado. - O programa proporciona uma função de amaciador e anti-vincos. A roupa aquecerá a carga durante 8 minutos, seguidos de um período de arrefecimento de 2 minutos, sendo especialmente vantajoso para roupas que possam ter sido deixadas por um tempo considerável antes de serem passadas a ferro, por exemplo, num cesto de roupa. A roupa pode também ficar endurecida quando seca no exterior, num estendal, ou no interior junto a aquecedores. Este processo atenua os vincos do tecido tornando a passagem a ferro mais rápida e fácil. - Feche a porta com cuidado, empurrando-a lentamente até ouvir um clique. - Prima o botão. - O indicador ilumina-se, iniciando-se o ciclo de secagem. A roupa é seca revolvendo-se em ar quente controlado por um termostato. Durante os últimos 15 minutos do ciclo de secagem é utilizado ar frio para minimizar a formação de vincos e arrefecer a roupa de forma a ser manuseada. - Quando o programa chegar ao fim, o tambor deixará de girar e o selector apontará para 0. Abra a porta e retire a roupa. Limpe o filtro após cada ciclo de secagem para assegurar eficiência máxima de secagem.

ATENÇÃO!

O tambor, a porta e a carga podem estar muito quentes.

Limpeza e manutenção de rotina

IMPORTANTE

Desligue sempre a máquina e retire a ficha da tomada de corrente antes de limpá-la.

Limpeza da máquina

Limpe o filtro após cada ciclo de secagem. - Após cada utilização, limpe o interior do tambor e deixe a porta aberta por alguns instantes, de modo a permitir que a circulação do ar o seque. Limpe o exterior da máquina e a porta com um pano macio. - NÃO usar produtos ou discos de limpeza abrasivos. - Para evitar que a porta se cole ou a acumulação de cotão, limpe periodicamente a porta inferior e a junta com um pano húmido.

Especificações técnicas

Quanto aos dados eléctricos, consulte a etiqueta na frente da máquina (com a porta aberta).

Capacidade do tambor 115 litros

Carga máxima 7,5 kg

Altura 85 cm

Largura 60 cm

Profundidade 60 cm

Faixa da Etiqueta de Energia C

Resolução de problemas

Qual poderá ser a causa de…

Anomalias que você mesmo pode remediar

Antes de contactar a Assistência GIAS para aconselhamento técnico, passe rapidamente pelas verificações seguintes. Se chamar um técnico e este verificar que a máquina está a funcionar normalmente, foi mal instalada ou usada incorrectamente, ser-lhe-á cobrada uma quantia consoante o caso. Se o problema persistir após ter completado as verificações recomendadas, ligue para a Assistência GIAS; eles poderão eventualmente resolver o problema pelo telefone.

O tempo de secagem é demasiado longo/as roupas não ficam suficientemente secas...

• Selecionou o tempo/programa de secagem correctos? A roupa está demasiado ensopada? As roupas foram bem torcidas ou centrifugadas? O filtro necessita de limpeza? A máquina está com excesso de roupa? A mangueira de ventilação está torcida ou obstruída? A opção foi selecionada num ciclo anterior?

A máquina não funciona...

• Existe energia eléctrica para alimentar a máquina? Verifique utilizando outro aparelho eléctrico, por exemplo, um candeeiro. A ficha está correctamente ligada à corrente eléctrica? Houve algum corte de corrente? O fusível fundiu-se? A porta está bem fechada? A máquina está ligada à corrente, quer através da tecla 'ON', quer através do cabo de alimentação?
• O tempo de secagem ou o programa foram selecionados? A máquina foi ligada de novo após ter aberto a porta?

A máquina de secar faz muito ruído...

Desligue a máquina de secar e contacte a Assistência GIAS para obter ajuda.

O filtro necessita de limpeza? A mangueira de ventilação está torcida ou obstruída?

Serviço de clientes

Se, após todas as verificações recomendadas, não subsistir qualquer problema com a máquina, ligue por favor para o Serviço de Assistência GIAS para aconselhamento. Poderão encontrar uma solução por telefone ou combinar consigo a intervenção adequada de um técnico, nos termos da garantia. No entanto, pode ser debitado nas seguintes situações:

A máquina está em bom estado de funcionamento. - Não foi instalada de acordo com as instruções de instalação. Foi utilizada incorrectamente.

Peças sobressalentes

Utilize sempre peças sobressalentes genuínas, disponíveis directamente da Assistência GIAS.

Assistência GIAS

Para obter assistência e reparações, contacte o engenheiro local da Assistência GIAS.

O fabricante declina toda e qualquer responsabilidade pela eventual ocorrência de erros de impressão contidos no manual. O fabricante reserva-se também o direito de fazer as modificações apropriadas aos seus produtos sem alterar as características essenciais.
