MANUALE UTENTE HNV 171XSY HOOVER

Informazioni sulla segna 78

Estrazione del prodotto dall'imballaggio 78

Consigli di sicurezza 79

Installazione. 79

Utilizzo. 79

La biancheria 79

Tutela dell'ambiente 80

Servizio GIAS 80

Installazione 81

Requisiti elettrici 81

Regolazione dei piedini 81

Ventilazione 82

Preparazione della biancheria 83

Preparazione dei capi 83

Selezione della biancheria 84

Consiglio per l'asciugatura 85

Evitare di asciugare 85

Risparmio energia 85

Guida ad una corretta asciugatura 85

Comandi e spie di segnalazione 86

Portellone e filtro 87

Aperture del portellone. 87

Filtro. 87

Spia di puliziachio 87

Funzionamento 88

Pulizia e manutenzione ordinaria 89

Pulizia dell'asciugatrice 89

Specifiche tecniche. 89

Ricerca guasti 90

Servizio assistenza clienti 91

Ricambi 91

Servizio assistenza GIAS 91

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.

La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell'apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio.

Introduzione

Leggere attendamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di esta macchina.

Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari

Informazioni sulla segna

Controllare che al momento della segna la macchina si a dotata dei seguenti componenti:

Libretto di istruzioni
- Certificato di garanzia
Kit tubi di sfiato e struzioni
- Etichetta efficienza energetica

Estrazione del prodotto dall'imballaggio

Estrarre la macchina dall'imballaggio vicino al punto previsto per l'installazione.

1. Con cautela, eseguire un taglio lungo il perimetro della base dell'imballaggio e un altro verso l'alto, in corrispondenza di un angolo.
2. Togliere la fascia in politene e sollevare l'asciugatrice togliendola alla base di polistiro.

Smaltire l'imballaggio in maniera sicura.
Accertarsi che sua fuori alla portata dei bambini, in quanto fonte potenziale di rischio.

Consigli di sicurezza

Installazione

Prima dell'uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS.
Nonutilizzare adattatori,connettori multiie/o prolonghe.
Non installare la macchina in bagno.
Non installment l'asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina.

Utilizzo

ATTENZIONE L'uso improprio dell'asciugatrice cui provocare rischio di incendio.
- Questa macchina è prevista unicamente per uso domestico, ovvero per l'asciugatura di capi e indumenti per la casa.
La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di averre letto attendamente e compreso le istruzioni d'uso e di installmente.
Non toccare I'asciugatrice con mani o piedi umidi o bagnati.
Non appoggiarsi al portellone per caricare la macchina; non utilizzato il portellone per sollevare o spostare la macchina.
Non consentire ai bambini di giocare con la macchina o con i suoi comandi.
ATTENZIONE Non utilizzato il prodotto se il filtro antifilace non è correttamente posizionato o risultata danneggiato; il filtrro non è ignifugo.
ATTENZIONE Se è esposto il symbolo indicante il riscaldamento della superficie, quando l'asciugatrice è in funzione la temperatura più essere superiore a 60 gradi C.
Staccare la spina alla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.
Se si presume che la macchina sia guasta, non continuare ad usarla.
Non accumulare cascami e filace sul pavimento attorno alla macchina.
- Dopo il ciclo di ascugatura, l'interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

La biancheria

ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco.
ATTENZIONe In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. I materiali in plastica, in gomma e similgomma non sono adatti ad essere asciugati meccanicamente. EVITARE ASSOLUTAMENTE di asciugare articoli in questi materiali.
Leggere attentamente le etichette con le struzioni di lavaggio per conoscere le caratteristiche dell'asciugatura idonea.
Gli indumenti devono essere introdotti nell'asciuagatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti alla cora gocciolanti.

Controllare accuramente che nelle tasche degli indumenti da asciugare non siano presenti ascendini o fiammiferi ed EVITARE assolutamente l'uso di prodotti infiammabili in prossimità della macchina.
EVITARE ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro più infatti dar luogo a fenomeni d'irritazione cutanea.
- NON introdure nella macchina indumenti trattati o contaminati con spray o liquidi detergenti infiammabili, come benzina, olio da cucina o spray con aerosol.

Tutela dell'ambiente

Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento.
Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione alla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rianere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblo.

Servizio GIAS

Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consiglio di rivolgersi escludivamente al servizio assistenza autorizzato GIAS.

Direttiva Europea 2002/96/CE

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili consequences negative all'ambiente e alla salute delle personne, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita.

Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrá invenze essere consegnato al punto più vicino di raccolta per il ricicchio delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e ricicchio di quello prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vosto servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

Nel caso in cui la macchina non funzioni correttamente o sua fuori uso, spegnere e staccare la spina alla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS.

Installazione

Requisiti elettrici

Le asciugatrici sono state progettate per funzionare ad una tensione di 230-240V, 50Hz monofase. Controllare che il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 10A.

L'eeltricità pou èssere estremamente pericolosa.

L'apparecchio deve essere opportunamente collegato a terra.

La presa e la spina dell'apparecchio devono essere dello stesso tipo.

Nonutilizzare adattatori multiplie e/o prolonghe.

Una volta completata l'installazione, la spina deve risultare accesibile e disponibile scollegabile.

I fili dell'impianto elettrico sono contrassegnati con i seguenti colori:

Blu

NEUTRO

Marrone

SOTTO TENSION

Verde giallo

TERRA

L'apparecchio con marchio CE è conforme alle dirittive europee 89/336/CEE, 73/23/CEE e successive modifiche.

Non insere la spina nella presa e non accendere la macchina finché l'installazione non sare stata completata.

Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente.

In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza GIAS.

Regolazione dei piedini

Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla.

Regolare i quattro piedini per garantire che la macchina si stabile e in bolla.

La chiamata cui
essere soggetta a
pagamento, se le
cause di

malfunzionamento della macchina sono attribuibili a un'installazione non corretta.

Nel caso risulti danneggiato, il cavodi alimentazione dell'apparecchio

dev'essere prontamente sostituito con apposto cavo reperibile

escludamente presso il servizio assistenza

GIAS. L'installazione deve essere effettuata da persone competenti.

Ventilazione

Accertarsi che nel locale scelto per l'installazione vi sia un ricambio d'aria sufficiente, onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove I'asciugatrice è in funzione.

Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.
Controllare periodicamente che attorno all'asciugatrice vi sua una buona circolazione d'aria,enza impedimenti di sorta.
- Dopo l'uso ispezionare il filtro antifilacce e, se necessario, pulirlo.
Verificare costamente che presa e sfiati non siano ostruiti. Per assicurare un'idonea ventilazione è essenziale che lo spazio tra il fondo macchina e il pavimento non sia ostruito. Tra la macchina ed eventuali ostacoli si dovrebbe lasciare uno spazio di almeno 12mm.
Rimuovere tempestivamente eventuali oggetti caduti dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.
EVITARE ASSOLUTAMENTE d'installare la macchina contro tendaggi.

Nel caso la macchina venga installata sotto un piano di lavoro o ad incasso, è essenziale utilizzare il tubo di sfiato per l'eliminazione dell'aria calda umida prodotta durante il funzionamento. In tal modo si eliminaanche il ricircolo di aria umida che potrebbe impedire il corretto funzionamento della macchina.

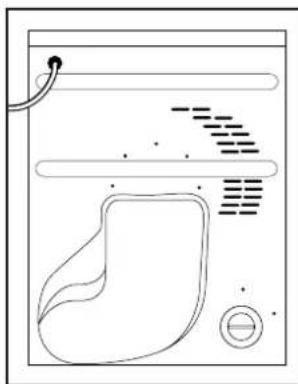

Il tubo di sfiato viene montato e collegato alla machina, come molto.

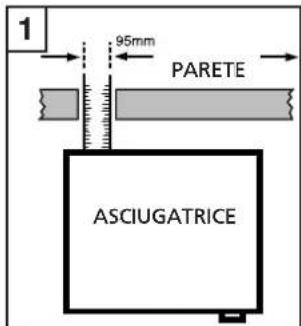

Il tubo di sfiato dev'essere fatto passareattraverso una parete o una porta/finestre aperta (fig. 1). Il tubo di sfiato misura 95mm (3,75 pollici) di diametro e 1,8 metri (6 piedi) di lunghezza.

Si sconsiglia l'impiego di tubi di sfiato di lunghezza superiore a 1,8 metri (6 piedi) in quanto limiterebbero le prestazioni della macchina. Verificare che il tubo di sfiato non suaiegato in quanto ciò impedirebbe il corretto funzionamento della macchina.

Preparazione della biancheria

Prima di utilizzare l'asciugatrice per la primaolta:

Leggere attentamente il presente libretto d'istruzioni.
- Togliere tutti gli articoli presenti all'interno del cestello.
Pulire l'interno del cestello e il portellone con un panno umido in modo da eliminare l'eventuale polvere depositata durante il trasporto.

Preparazione dei capi

Verificare che la biancheria da asciugare sua idonea per l'asciugatura meccanica, come individato dai symboli sull'etichetta di lavaggio dei vari articoli.

Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all'esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino.

Peso massimo di asciugatura

Capi in cotone Max. 7,5 kg
Capi sintetici Max. 3,5 kg

Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito.

(per esempio sacchi a pelo e piumoni)

Selezionare la biancheria nel modo seguente:

In base ai symboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l'asciugatura meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all'asciugatura meccanica.

Se il capo è sprovistò di etichetta di lavaggio, si deve presumere che non sia idoneo all'asciugatura meccanica.

In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacité della macchina, separare i capi in base alla pesantezza (p. es.,分开are gli asciugamani nella biancheria leggera).
In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da ravola/letto. Articolisi sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.
In base al grado di asciugatura Selezionare tra: capi asciutti da stirare, capi pronti da ripore ecc. Per i capi delicati premere il pulsante , impostando una temperatura di asciugatura ridotta.

Consigli per l'asciugatura

Evitare di asciugare:

Articoli di lana, seta, tessuti delicati, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da ginnastica, articoli pesanti come sacchi a peso ecc.

Risparmio energia

Introduire nell'asciugatrice solo biancheria
accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l'asciugatura, con seguente risparnio di consumo elettrico.

IMPORTANTE: Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d'incendio o esplosione).

COSA FARE SEMPRE

Cercare sempre di far lavorare la macchina a piano carico di biancheria: si risparria tempo ed elettricità.
Prima di agli ciclo di asciugatura verificare SEMPRE che il filtrto sia pulito.

COSA NON FARE MAI

Non superare mai il peso massimo: si perde tempo e si consuma più elettricità.
Evitare di caricare capi alla gocciolanti: si rischia di rovinare la macchina.

Nel corso degli ultimi 15 minuti, il carico viene sempre asciugato con aria fredda.

Guida ad una corretta asciugatura

In tabella sono riportati i tempi di asciugaturaindicativi in funzione del tipo di tessuto e del grado di umidità dei capi.

Tessuto	SELEZIONE TEMPERATURA	CARICO PESANTE	CARICO MEDIO	CARICO LEGGERO
COTONE	ELEVATA	140-165 min	70-80 min	50-65 min
SINTETICIA	BASSA	-	70-80 min	40-55 min
ACRILICCI	BASSA	-	50-65 min	30-40 min

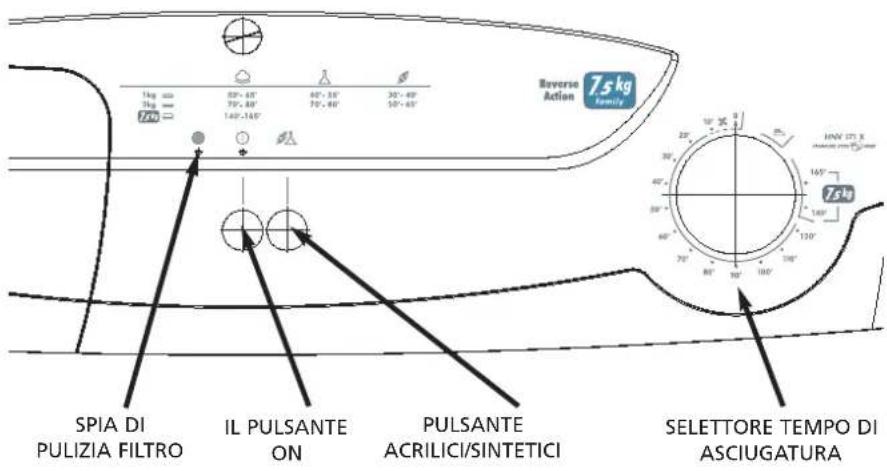

Comandi e spie di segnalazione

Pannello di lavoro e spie luminose

Tasto e spia di macchina accesa ('ON') ① - premere questi tasti per attivarli, la spia si illumina.

Tasto 'ACRILICI/SINTETICI' - serve per ridurre il grado di calorie quando si devono asciugare articoli delicati; ripremere il tasto per selezionare una temperatura elevata.

Selezione della temperatura ELEVATA

Selezione della temperatura BASSA

Selettore TEMPO DI ASCIUGATURA - consente di selezionare la durata del ciclo di asciugatura o l'opzione Stiro facile

Spia 'PULIZIA FILTRO' - si accende segnalando la necessità di pulire il filtrio.

Portellone e filtro

Apertura del portellone

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere il portellone e premere il tasto ①.

AVVERTENZA!

Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI

Filtro

IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenzeile verificare la pulizia del filtro antifilace.

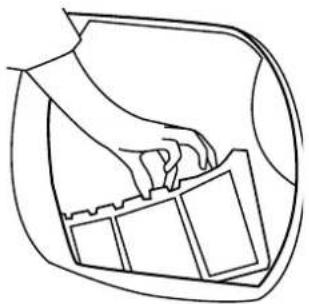

1. Tirare il filtro verso l'alto.

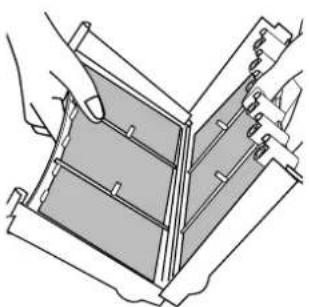

   2 Aprire il filtro come illustrato.
2. Rimuovere delicatamente le filace con la punta delle dita o aiutandi con uno spazzolino morbido.
3. Richiudere il filtrone reinserirlo in sede.

Spia di pulizia filtro

Si accende segnalando la necessita di pulire il filtrio.

Se la biancheria non si asciuga verificare che il filtrro non sua intasato. La spia si accendeanche quando il tubo di sfiato è bloccato oiegato.

Funzionamento

Per selezionare il programma più idoneo, consultare la tabella della guida all'asciugatura o le etichette riportate sui capi.

Apriere il portellone e caricare la biancheria nel cestello. Verificare che i capi non impediscano la chiusura del portellone.
Per l'asciugatura di articoli delicati premere il tasto per ridurre il grado di calore. Al termine del ciclo, ripremere il tasto di selezione della temperatura, impostando una temperatura elevata.

D Selezione della temperatura ELEVATA D Selezione della temperatura BASSA

Agire sul selettore 'TEMPO DI ASCIUGATURA' finché il tempo di asciugatura voluto si allinea con il quadrante.
Il programma sicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 8 minuti, seguito da 2 minuti di raffreddamento. Si tratta di una funzione particolaremente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un certo periodo di tempo prima della stiratura. I capi possono 'seccarsi'ccessivamenteanche quando vengono fatti asciugare all'aperto sul filo o vengono posti su radiatori. Il ciclo di Stiro facile attenna le pieghhe sul tessuto rendendo più facile e più rapida la stiratura.
Chiudere delicatamente il portellone spingendolo lentamente fino ad avvertire lo scatto di chiusura.
Premere il pulsante Si accende la spia di accensione ed ha inizio il ciclo di asciugatura.
Il carico viene asciugato mediante aria calda controllata termostaticmente. Negli ultimi 15 minuti del ciclo viene utilizzata aria fredda al fine di ridurre le pieghe sui tessuti e di raffreddare il carico prima del prelievo.
Al terminel programma, il cestello smette di ruotare e il selettore si ferma sul 0.
Apriere l'oblo e togliere la biancheria.
La pulizia del filtro dopo agli incidi di asciugatura assicura la massima efficienza della macchina.

AVVERTENZAI!

Il cestello, il portellone e il carico posso nso essere molto caldi.

Pulizia e manutenzione ordinaria

Pulizia dell'asciugatrice

Pulire ilhettoongoingi ciolo di ascugatura.
Dopo I'uso, pulire I'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.
Pulire l'esterno della macchina e il portellone con un panno morbido.
NON usare spugnette abrasive né prodotti di pulizia.
Per evitare che il portellone resti 'incollato' o che si accumulino filace, pulire regolarmente il portellone interno e le guarnizioni con un panno umido.

Specifiche tecniche

Capacità del cestello 115 litri

Carico massimo 7,5 kg

Altezza 85 cm

Larghezza 60 cm

Profondita 60 cm

Efficienza Energetica

IMPORTANT

Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina alla presa a muro.

Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto).

Ricerca guasti

Quale cui essere la causa...

Problemi che può risolverè l'utente

Prima di rivolgersi al Centro Assenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulthi che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persistsisteanche più aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarea a disposizione per suggerire eventuali soluzioni per Telefono.

Tempo di asciugaturaecessivamente lungo/capi non sufficientemente asciutti...

Ilprogramma/tempodi asciugatura selezionato e corretto?
I capi sono stati introdotticcessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d'introduurli nella macchina?
Si deve pulire il filtro?
L'asciugatrice è stata caricata eccessamente?
Il tubo di sfiato è piegato o bloccato?
Il tasto è stato selezionato da un ciclo precedente?

L'asciugatrice non funziona...

L'alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altre apparecchio (ad esempio, lampada da ravolo).
La spina di alimentazione è stata collegata correttamente all'alimentazione elettrica?

Manca la corrente?
Fusibile bruciato?
Il portellone è stato chiuso perfettamente?
La macchina è stata opportunamente attivata (sia collegata all'alimentazione sia attivata localmente)?
- Et stato selezionato il tempo o il programma di asciugatura?
La macchina è stata riattivata dopo aver aperto il portellone?

L'asciugatrice fa molto rumore...

• Specnere l'asciugatrice e rivolgersi al Servizio Assistenza GIAS.

La spia di segnalazione Pulizia fatto è accesa...

Si deve pulire il filtro?
Il tubo di sfiato è piegato o bloccato?

Servizio assistenza clienti

Se il problema persistsenteancheafter effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza GIAS.Sara a disposizione per suggerire eventuali soluzioni pertelefon o perfissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l'intervento del tecnico puo essere soggetti a pagamento nel caso la macchina:
risulti perfettamente funzionante.
non sua stata installata secondo quanto indicato nelle istruzioni d'installazione.
satautilizzatainmodopimproprio.

Ricambi

Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza GIAS.

Servizio GIAS

Per assistenza e riparazioni, rivolgersi al technique del Servizio Assistenza GIAS più vicino.

Il produttore declina agli responsabilità in caso di eventuali errori di stampa nel presente opuscolo. Il produttore si riserva il diritto di apportare le necessarie modifiche ai propri prodotti sulla modificarne le caratteristiche essentiali.
