MANUAL DE UTILIZADOR IZ 5320 TEKA

Avisos de segurança Precaução. Se a vitrocerâmica se par- tir ou rachar, desligue imediatamente a placa para evitar choques eléctricos. Este aparelho não se destina a tra- balhar com um tem- porizador externo (que não esteja incorporado no apa- relho) ou com um sistema de controlo remoto separado. Não limpe este dispositivo a vapor. Precaução. O dispositivo e as res- pectivas partes aces- síveis podem aquecer durante o funcionamento. Evite tocar nos elementos de aquecimento. As crianças com menos de 8 anos devem manterse afastadas da placa, excepto se estiverem sob super- visão constante. Este dispositivo só deve ser utilizado por crianças com mais de 8 anos; as pessoas com capaci- dades físicas, senso- riais ou mentais, ou sem experiência ou c o n h e c i m e n t o s , devem utilizálo APENAS sob supervisão ou se lhes tiverem sido dadas instruções adequadas sobre a utilização do aparelho e se compreenderem os perigos do mesmo. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão. As crianças não devem brincar com o dispositivo. Precaução. É perigoso cozinhar com gordura ou óleo sem a presença de uma pessoa, pois pode ocorrer um incêndio. NUNCA tente apagar um incêndio com água! Neste caso, desligue o dispositivo e cubra as chamas com uma tampa, um prato ou um cobertor. Não armazene objectos nas áreas de cozedura da placa.Evite possíveis riscos de incêndio. O gerador de indução cumpre as normas europeias vigentes. No entanto, recomendamos que as pessoas com aparelhos cardíacos, tipo pacemaker, consultem o seu médico ou, em caso de dúvida, se abstenham de utilizar as zonas de indução. Não devem ser colocados sobre a superfície objectos metálicos como facas, garfos, colheres e tampas, pois podem aquecer. Depois de utilizar, desligue sempre a placa, não se limite a retirar o recipiente. Caso contrário poderá ocorrer um funcionamento indesejado da placa se for inadvertidamente colocado outro recipiente sobre ela durante o período de detecção de recipiente. Evite possíveis acidentes! Instalação Colocação com gaveta para talheres Se desejar instalar móveis ou uma gaveta para talheres por baixo da placa, deve ser colocada uma tábua de separação entre as duas. Desta forma, é evitado o contacto acidental com a superfície quente do encaixe do dispositivo. A tábua deve ser colocada 20 mm abaixo da parte inferior da placa. Ligação eléctrica Antes de ligar a placa à rede eléctrica, verique se a tensão e a frequência correspondem às especicadas na placa de identicação do produto, que se encontra por baixo do mesmo, e na folha da garantia, ou na cha de dados técnicos aplicável, que tem de ser guardada juntamente com este manual durante a vida útil da placa. A ligação eléctrica será feita através de um interruptor omnipolar ou cavilha,PT

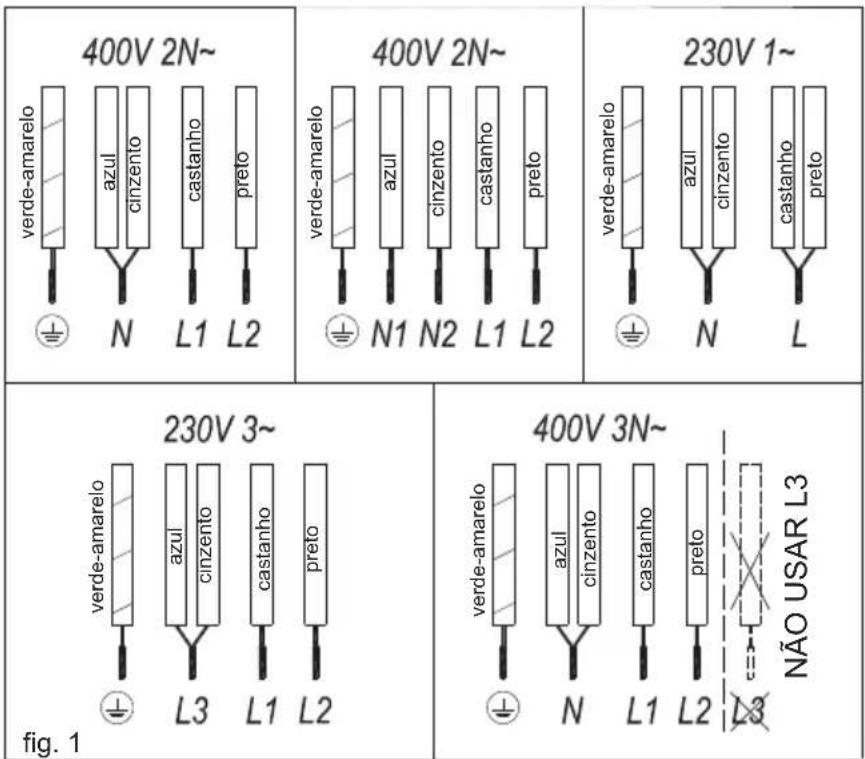

com a corrente e com uma distância Atenção: A ligação eléctrica tem de ser correctamente ligada à terra, seguindo os regulamentos adequa-dos, caso contrário pode ocorrer um funcionamento incorrecto da placa. Picos de tensão anormalmen-te altos podem avariar o sistema de controlo (como com qualquer tipo de aparelho eléctrico). Recomendase que a placa de indução não seja utilizada durante a função de limpeza pirolítica no caso de fornos pirolíticos, devido à elevada temperatura que este aparelho atinge. Apenas o Serviço de assis-tência técnica ocial da TEKA está autorizado a manusear ou reparar o aparelho, incluindo substituir o cabo de alimentação. Antes de desligar a placa da rede eléctrica, recomendase que desligue o interruptor de corte e aguarde aproximadamente 25 segundos antes de retirar a cha. Este tempo é necessário para descarregar totalmente o circuito electrónico e, assim, evitar a possibilidade de uma descarga eléctrica através dos contactos da cha. Guarde o Certicado de Garantia ou a ficha de dados técnicos juntamente com o manual de instruções durante toda a vida útil do produto. Estes documentos contêm informações técnicas importantes. Utilização e manutenção Instruções do controlo táctil

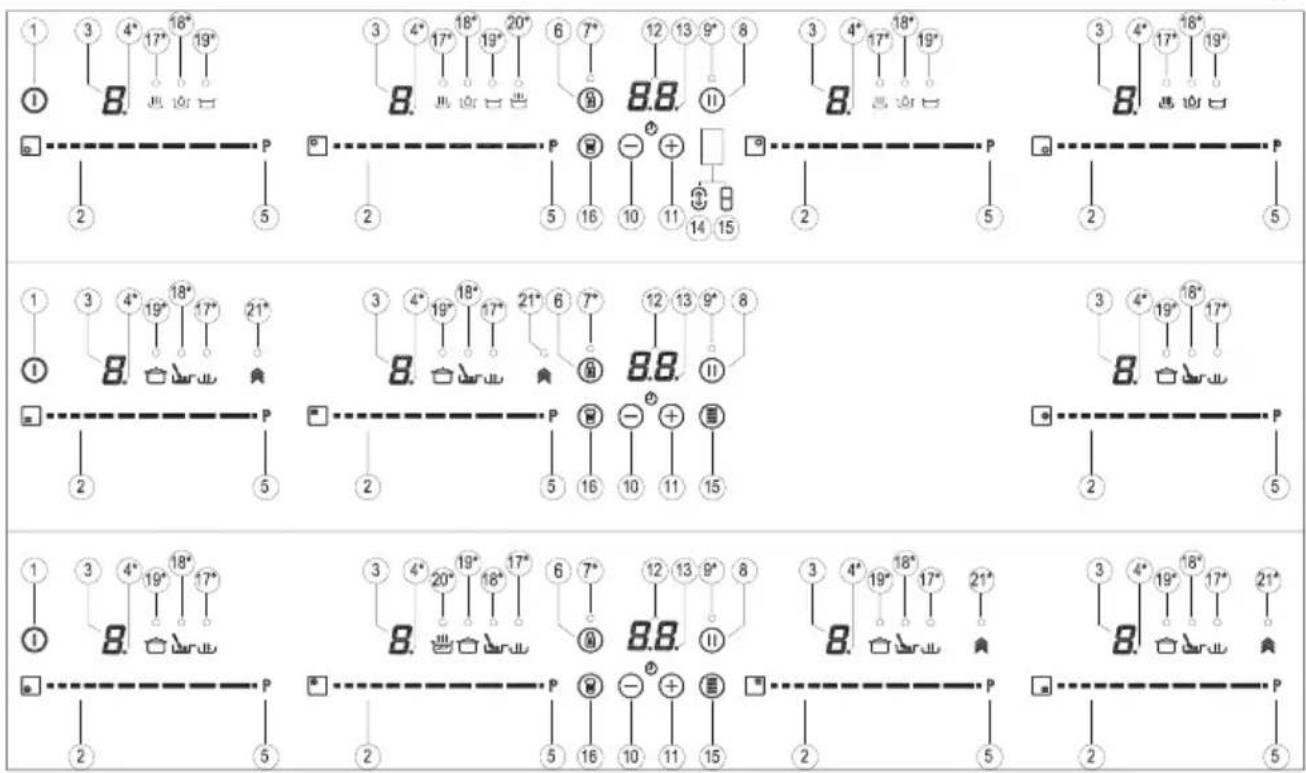

Sensor de ativação para a função

Sensor de ativação para a função

Sensor de ativação para a Sensor de ativação para a Sensor de ativação para funções

funcionamento As manobras são feitas por meio das teclas de toque. Você não precisa de exercer força sobre a chave de toque desejado, você só precisa tocálo com a ponta do dedo para ativar a função desejada. Cada ação é vericada por meio de um sinal sonoro. Use o controle deslizante cursor (2) para ajustar os níveis de potência (0 - 9), deslizando o dedo sobre ele. Deslizante para a direita aumenta o valor, enquanto deslizando para a esquerda diminui-lo. Del mismo modo es posible seleccionar directamente un nivel de potencia tocando con el dedo directamente en el punto deseado del cursor “slider” (2). Para selecionar uma placa sobre estes modelos, tocar diretamente o cursor slider (2).

1 Toque na tecla de toque On (1) durante pelo menos um segundo. O controle de toque cará ativo, um sinal sonoro será ouvido e os indicadores (3) acendese exibindo uma “-”. Se alguma área de cozinha é quente, o indicador relacionado piscará uma H. Se você não tomar qualquer acção nos próximos 10 segundos, o controlo táctil desligase automaticamente. Quando o controle de toque é ativada, você pode desligá-lo a qualquer momento tocando no botão de toque (1), mesmo que tenha sido bloqueada (bloqueio função activada). O botão de toque (1) tem sempre prioridade para desligar o controle de toque.

Uma vez que o controlo táctil é ativado com sensor (1), qualquer placa pode ser ligada, seguindo estes passos: 1 Deslize o dedo ou toque em qualquer posição de um dos “deslizante” cursores (2). A zona foi selecionado e simultáneo nível de potência será definido entre 0 e 9. Esse valor poder será mostrada no indicador de energia correspondente e seu ponto decimal (4) irá manter a luz durante 10 segundos. 2 Use o cursor slider (2) para escolher um novo nível de cozimento entre 0 e 9.. Enquanto a placa é seleccionada, por outras palavras, com a casa decimal (4) ponto de luz para cima, o seu nível de potência pode ser modicado.

Usando a cursor slider (2) reduzir o poder de nível 0. A placa desliga-se. Quando uma placa de aquecimento é desligado um H aparece no seu indicador de potência (3), se a superfície de vidro da zona de cozimento relacionado é quente e há um risco de queimaduras. Quando a temperatura cai, o indicador (3) desliga-se (se o fogão está desligado), ou de outra forma um “-” acende-se se o fogão ainda está conectado.

DESLIGAR TODAS AS PLACAS

Todas as placas podem ser simultaneamente desligado usando o geral de ligar / desligar do sensor (1). Todos os indicadores de chapa (3) será desligado. Se a zona de aquecimento desligado estiver quente, o indicador mostra um H. Fig.2PT

Detecção de recipientes Os focos de indução incorporar

Se os recipientes são removidos da

Após o uso, desligue a área de cozimento por controlo táctil. Caso contrário, a operação indesejada do foco de aquecimento poderia ocorrer se, inadvertidamente, um recipiente é colocado sobre ele por três minutos. Evitar acidentes! Função de Bloqueio

ao mesmo tempo o sensor

Para reativar todos os sinais sonoros

Ativação de função Stop & Go .

Desactivação do Stop & Go.

e demissão retomado nas mesmas

antes de passar o seu tempo de

Função “temporizador” (relógio de contagem regressiva)

Temporizada uma placa.

cronometrados serão apresentadas

cronometrados, o indicador do

padrão no menor tempo restante

Alterando o tempo programado. Para modificar o tempo, o cursor

pode ser feito mais rapidamente, empurrando os “sensores de

Função Power Management (dependendo do modelo)

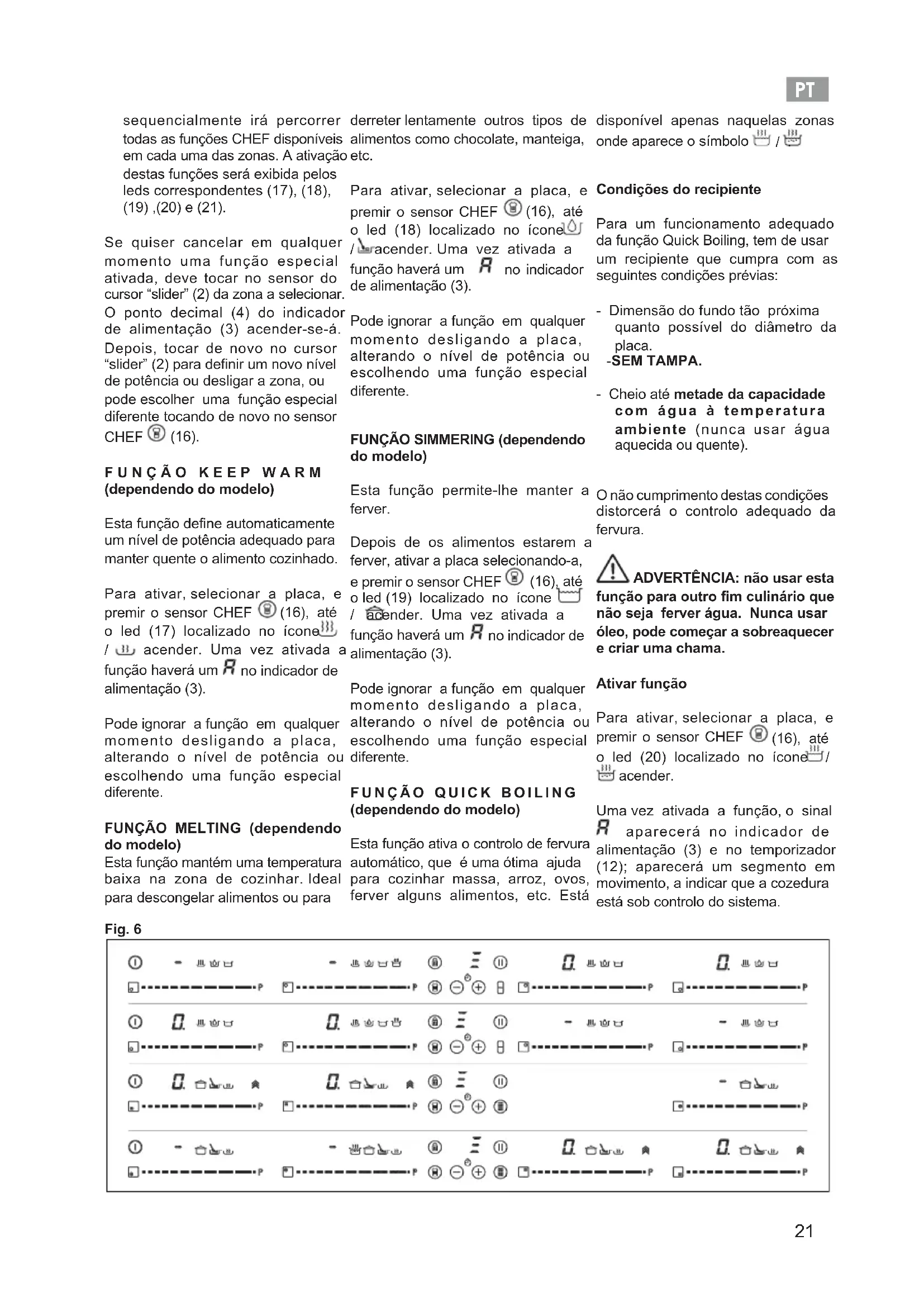

Funções especiais: CHEF (dependendo do modelo)

sequencialmente irá percorrer todas as funções CHEF disponíveis em cada uma das zonas. A ativação destas funções será exibida pelos leds correspondentes (17), (18), (19) ,(20) e (21). Se quiser cancelar em qualquer momento uma função especial ativada, deve tocar no sensor do cursor “slider” (2) da zona a selecionar. O ponto decimal (4) do indicador de alimentação (3) acender-se-á. Depois, tocar de novo no cursor “slider” (2) para denir um novo nível de potência ou desligar a zona, ou pode escolher uma função especial diferente tocando de novo no sensor CHEF (16).

(dependendo do modelo) Esta função dene automaticamente um nível de potência adequado para manter quente o alimento cozinhado. Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (17) localizado no ícone

acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente. FUNÇÃO MELTING (dependendo do modelo) Esta função mantém uma temperatura baixa na zona de cozinhar. Ideal para descongelar alimentos ou para derreter lentamente outros tipos de alimentos como chocolate, manteiga, etc. Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (18) localizado no ícone / acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente. FUNÇÃO SIMMERING (dependendo do modelo) Esta função permite-lhe manter a ferver. Depois de os alimentos estarem a ferver, ativar a placa selecionando-a, e premir o sensor CHEF (16), até o led (19) localizado no ícone / acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

FUNÇÃO QUICK BOILING

(dependendo do modelo) Esta função ativa o controlo de fervura automático, que é uma ótima ajuda para cozinhar massa, arroz, ovos, ferver alguns alimentos, etc. Está disponível apenas naquelas zonas onde aparece o símbolo

Condições do recipiente Para um funcionamento adequado da função Quick Boiling, tem de usar um recipiente que cumpra com as seguintes condições prévias: - Dimensão do fundo tão próxima quanto possível do diâmetro da placa. -SEM TAMPA. - Cheio até metade da capacidade com água à temperatura ambiente (nunca usar água aquecida ou quente). O não cumprimento destas condições distorcerá o controlo adequado da fervura. ADVERTÊNCIA: não usar esta função para outro m culinário que não seja ferver água. Nunca usar óleo, pode começar a sobreaquecer e criar uma chama. Ativar função Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (20) localizado no ícone

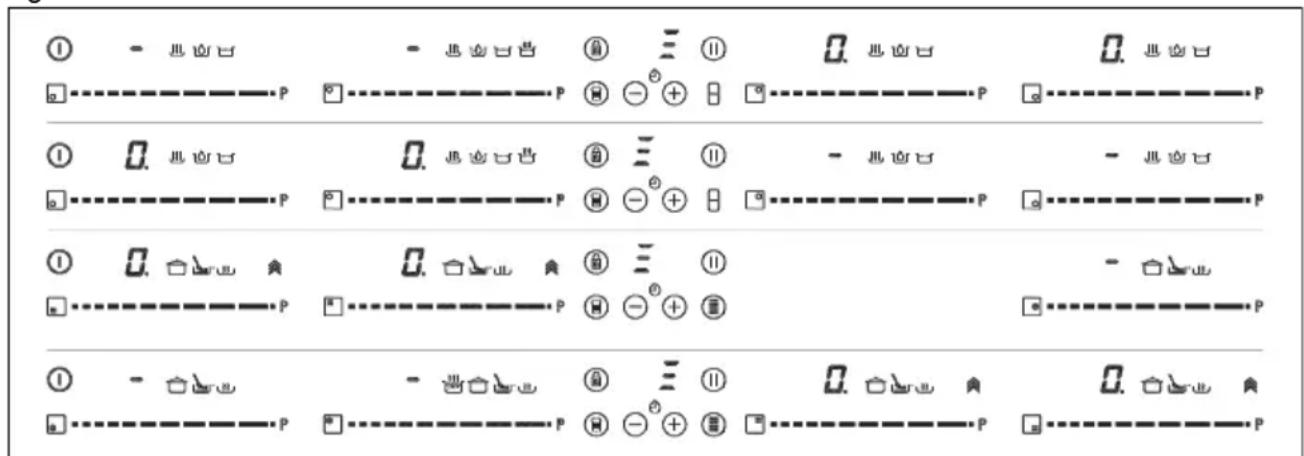

acender. Uma vez ativada a função, o sinal aparecerá no indicador de alimentação (3) e no temporizador (12); aparecerá um segmento em movimento, a indicar que a cozedura está sob controlo do sistema. Fig. 6PT

Quando o sistema detetar que a fervura estará prestes a começar, soará um primeiro bipe. Aproveite esta oportunidade para preparar alimentos a ferver ou cozinhar. Após 30 segundos, soará um segundo bipe, se não o tiver já feito, é o momento para colocar o alimento na panela. Após o segundo bipe, o sistema ativará o temporizador e cronómetro para que possa controlar há quanto tempo o alimento está a ser fervido. 30 segundos após a ativação do cronómetro, soará um terceiro bipe a avisar que a partir desse momento o sistema reduzirá a potência fornecida de modo a manter uma fervura suave e contínua. O temporizador manter- se-á ativo até ao m da cozedura. Se pretendido, pode desativar o temporizador e definir um tempo para a contagem decrescente e para a placa desligar automaticamente (consultar a secção Função do temporizador) Desativar função Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

FUNÇÃO DE SLIDE COOKING

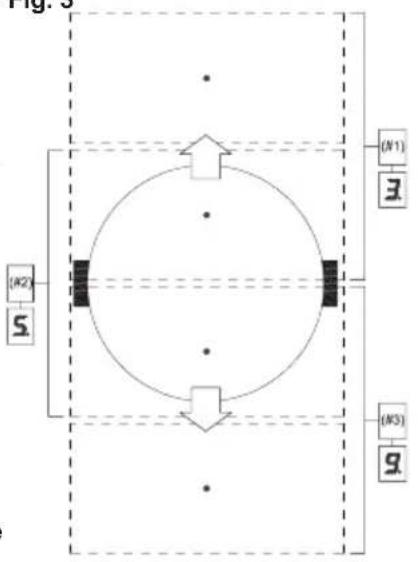

(dependendo do modelo) Esta função permite dividir a zona exível em três áreas (veja a g.3) e ativa uma conguração de potência predenida. Ele permitirá deslizar o recipiente de uma área para outra, para cozinhar com a potência atribuída a cada zona. Para a ativar, deve primeiro ativar a função “Flex Zone” (consulte a seção da função “Flex Zone”). Em seguida, pressione o sensor “CHEF” (16) até que o LED (21) localizado no ícone acenda. Ao proceder assim, os indicadores de potência (3) mostrarão três segmentos (veja a fig. 4) indicando que pode agora colocar o recipiente. Quando o recipiente tiver sido colocado, o nível de potência aparecerá automaticamente nos indicadores de potência (3): para a zona n.º 1, o nível de potência é 3, para a zona n.º 2 o nível de potência é 5 e para a zona n.º 3 o nível de potência é 9 (veja as gs.3 e 5). Para desativar esta função, deve tocar no cursor “slider” (deslizador) (2) na posição “0”. Fig. 3 Função Flex Zone (dependendo do modelo) Através desta função, é possível ativar duas zonas de cozedura para funcionarem em conjunto e selecionar um nível de potência e para ativar a função de temporizador para ambas as zonas. Para ativar esta função, premir o sensor / (15). Fazendo isto, acendem-se os pontos decimais (4) das placas ligadas e será exibido o valor “0” nos indicadores de potência (3). O indicador do temporizador do relógio (12) exibirá três segmentos a indicar as zonas ativadas. No caso do seu modelo ter várias zonas Fig. 5 Fig. 4PT

com “Flex Zone”, pode selecionar a opção pretendida premindo o sensor / (15) antes de atribuir potência à zona escolhida. Terá alguns segundos antes de realizar a operação seguinte, de outro modo a função será automaticamente desativada. (consulte a Fig 6). Depois da função “Flex Zone” ser selecionada, pode atribuir a potência tocando um dos cursores “sliders” (2) de uma das zonas ligadas. O nível de potência e as suas variações são exibidos simultaneamente nos indicadores de potência (3) de ambas as zonas. Para desativar esta função, deve tocar de novo no sensor / (15). Quando a função for desativada, também são limpos os níveis de potência e funções atribuídos às zonas relacionadas. Função Synchro (dependendo do modelo) Através desta função, é possível conseguir que duas zonas de cozedura - indicada no ecrã impresso como “Synchro” - trabalhem em conjunto, tanto para selecionar um nível de potência como para ativar a função temporizador em ambas as zonas. Premir o sensor (14) para ativar esta função. Fazendo isto, acendem-se os pontos decimais (4) das placas ligadas e o valor “0” pisca nos indicadores de potência (3). A deteção do recipiente acontecerá em toda a zona ligada. Terá alguns segundos antes de realizar a operação seguinte, de outro modo a função será automaticamente desativada. Para desativar esta função, deve tocar de novo no sensor (14). Quando a função for desativada, também são limpos os níveis de potência e funções atribuídos às zonas relacionadas. Função desligar de segurança Se, devido a um erro, uma ou mais placas não se desligarem, o aparelho irá desligarse automaticamente após um período de tempo denido (consul- te a Tabela 1). Tabela 1 Nível de Potência seleccionado

FUNCIONAMENTO (em horas)

10 ou 5 minutos , ajustado para o nível 9 (Conforme o modelo) Quando a função “desligar de segu- rança” tiver sido activada, é apresen- tado um 0se a temperatura da super- fície de vidro não for perigosa para o utilizador ou um H se existir risco de queimadura. Mantenha sempre o painel de controlo das áreas de aquecimento limpas e secas. Em caso de problemas de funcionamento ou ocorrências que não estejam mencionadas neste manual, desligue o aparelho e con- tacte o Serviço de assistência técnica da TEKA. Sugestões e recomendações

• Utilize panelas e recipientes espessos, com fundos totalmente planos.

• Não deslize os recipientes sobre o vidro, pois podem riscálo.

• Embora o vidro suporte alguns golpes de grandes recipientes, que não tenham arestas vivas, é necessário ter precaução com os impactos destes utensílios.

• Para evitar danos na superfície de vitrocerâmica, não deslize os recipientes sobre o vidro, e mantenha o fundo dos recipientes limpos e em boas condições.

• Diâmetros minimos recomendados dos fundos das panelas, (consultar a ‘’Ficha de Dados Técnicos’’ fornecida com o produto). Tenha cuidado para não derramar açúcar ou produtos que o contenham pois, enquanto a superfície estiver quente, podem danicar o vidro. Limpeza e manutenção Para manter o produto em boas condi- ções a limpeza deve ser efectuada utilizando produtos e utensílios adequados, depois de arrefecer. Desta forma, a limpeza será mais fácil e evitará a acumulação de sujidade. Nunca utilize produtos ou utensílios de limpeza agressivos que possam riscar a superfície ou equipamentos a vapor. A sujidade ligeira, que não tenha aderido à superfície, pode ser limpa utilizando um pano húmido e um detergente suave ou água tépida com detergente. As manchas mais profundas e a gordura devem ser limpas utilizando um produto de limpeza especial para placas de vitrocerâmica, seguindo as instruções da embalagem. A sujidade que tenha aderido totalmente à superfície por ter sido queimada sucessivamente pode ser removida utilizando uma espátula com lâmina. A gordura seca na parte inferior dos recipientes ou a gordura entre o vidro e os recipientes enquanto está a cozinhar provocam ligeiras manchas coloridas. Estas podem ser removidas utilizando um esfregão de níquel com água ou um produto de limpeza espe- cial para placas de vitrocerâmica. Deve remover imediatamente, com uma espátula, objectos de plástico, açúcar ou alimentos que contenham muito açúcar e que tenham derretido sobre a superfície. O arrastamento de recipientes metáli- cos sobre o vidro provoca brilhos metálicos. Estes podem ser removidos utilizando, de forma intensiva, um pro- duto de limpeza especial para placas de vitrocerâmica, podendo ser neces-PT

sário repetir o processo de limpeza várias vezes. Pode suceder que um recipien- te que colado ao vidro devido ao derretimento de qualquer produto entre eles. Não tente remover o recipiente enquanto a placa estiver fria!Esta tentativa poderá partir o vidro. Não pise o vidro, nem se apoie nele, pois pode partirse e provocar ferimentos. Não utilize o vidro para pousar objectos. A TEKA INDUSTRIAL S.A. reservase o direito de efectuar alterações a estes manuais, conforme considerar neces- sário ou útil, sem que tal prejudique as características essenciais dos produtos. Considerações ambientais O símbolo no produto ou na sua embalagem signica que este produto não pode ser tratado como o lixo doméstico normal. Este produto deve ser levado a um ponto de recolha para reciclagem de electrodomésticos eléctricos e electrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. Os materiais utilizados na embalagem são ecológicos e podem ser reciclados. Os componentes de plásticos estão assinados com > PE<, >LD<, >EPS<, etc. Elimine os materiais da embalagem, como lixo doméstico, nos contentores adequados. Cumprimento com Eficiência Energética do aparelho: -Aparelhos foi testado de acordo com a norma EN 60350-2 ea obtido valor, em Wh/Kg, está disponível na placa de identicação do aparelho. Os conselhos a seguir ajudá-lo(a)- ão a poupar energia sempre que cozinhar:

• Sempre que possível, use a tampa correta para cada panela. Cozinhar sem tampa gasta mais energia.

• Use panelas com bases planas e diâmetros de base adequados a m de corresponderem ao tamanho da zona de cozedura. Geralmente, os fabricantes de panelas fornecem o diâmetro superior da panela que é sempre maior do que o diâmetro da base.

• Quando é usada água para cozinhar, use pequenas quantidades a fim de preservar as vitaminas e os minerais dos legumes e ajuste para o nível de potência mínimo que permita manter a cozedura. O nível de potência alto nível de energia é desnecessário e provoca um desperdício de energia.

• Use panelas pequenas com pequenas quantidades de alimentos. Se algo não funcionar Antes de contactar o Serviço de assis- tência técnica, efectue as vericações descritas abaixo. O aparelho não funciona: Verique se o cabo de alimentação está ligado. As zonas de indução não aquecem: O recipiente não é adequado (não tem fundo ferromagnético ou é demasiado pequeno). Verique se o fundo do recipiente é atraído por um íman, ou utilize um fundo maior. Ouvese um zumbido no início da cozedura nas zonas de indução: Em recipientes pouco espessos ou que não sejam de peça única, o zum- bido é consequência da transmissão de energia directamente para o fundo do recipiente. Este zumbido não é um defeito, mas se desejar evitálo, redu- za ligeiramente o nível de potência escolhido, ou utilize um recipiente com fundo mais espesso e/ou de uma peça. O controlo táctil não se acende ou, estando aceso, não responde: Não está seleccionada qualquer placa. Certiquese de que selecciona uma placa antes de a utilizar. Existe humidade nos botões tácteis e/ou os seus dedos estão húmidos. Mantenha seca e limpa a superfície do controlo táctil e/ou os dedos. O bloqueio está activado. Desactive o bloqueio. Ouvese um som de ventilação durante a cozedura, que continua mesmo com a placa desligada: As zonas de indução incluem uma ventoinha para refrigerar a parte electrónica. Esta só funciona quando a temperatura da parte electrónica é elevada; quando esta desce, desliga- se automaticamente, quer a placa estejaou não activada. Aparece o símbolo no indicador de potência de uma placa: O sistema de indução não encontra um recipiente sobre a placa, ou este não é adequado. Uma placa desligase e aparece a mensagem C81 ou C82 nos indicadores: Temperatura excessiva na parte elec- trónica ou no vidro. Aguarde algum tempo para que a parte electrónica arrefeça ou retire o recipiente para que o vidro arrefeça. Aparece C85 no indicador de uma das placas: O recipiente utilizado não é adequado. Desligue a placa, volte a ligála e experimente com outro recipiente. O aparelho desliga e a mensagem C90 aparece nos indicadores de potência (3): O controlo tátil deteta se o sensor on/off (ligado/desligado) (1) está coberto e não permite a ligar a placa de cozedura. Remova os possíveis objetos ou líquidos mantendo a superfície de controlo tátil, limpa e seca até que a mensagem desapareça. O aparelho desliga e a mensagem C91 aparece nos indicadores dePT

potência (3): O controlo tátil deteta se o sensor Stop&Go (6) está coberto e não permite a manusear a placa de cozedura. Remova os possíveis objetos ou líquidos mantendo a superfície de controlo tátil limpa e seca, depois pressione duas vezes o sensor Stop&Go (6) sensor para excluir a mensagem e voltar ao funcionamento normal.EN
