BRAVIA KDL-55HX920 - Televisor SONY - Manual de utilização gratuito

Marca	Sony
Modelo	BRAVIA KDL-55HX920
Tipo de produto	Televisor LCD 3D LED
Tamanho da tela	138,8 cm (55 polegadas) na diagonal
Resolução	1920 x 1080 pixels (Full HD)
Padrões de TV	Analógico: PAL, SECAM, NTSC; Digital: DVB-T2 / DVB-T / DVB-C
Som	3 alto-falantes de 10 W cada (30 W total)
Alimentação	220-240 V CA, 50 Hz
Consumo (modo padrão)	113 W
Consumo em espera	0,25 W
Dimensões com base	127,8 x 80,3 x 30,8 cm (L x A x P)
Dimensões sem base	127,8 x 77,1 x 3,8 cm (L x A x P)
Peso com base	31,6 kg
Peso sem base	26,1 kg
Conectividade	4 entradas HDMI, 2 portas USB, SCART, vídeo componente, PC, saída óptica, LAN, Wi-Fi integrado
Funções principais	3D ativo, Smart TV, Internet Vídeo, Wi-Fi, guia eletrônico, gravação USB
Acessórios fornecidos	Controle remoto, suporte de mesa, parafusos, adaptadores AV/SCART, óculos 3D (x2), estojos, manual de instruções
Manutenção e limpeza	Limpar com um pano macio e seco; não usar solventes nem produtos abrasivos
Segurança	Não expor à chuva, à umidade; não obstruir as aberturas de ventilação; usar um suporte de parede aprovado pela Sony
Reparabilidade	Chamar um técnico qualificado da Sony; peças de reposição disponíveis no serviço de assistência técnica

Perguntas frequentes - BRAVIA KDL-55HX920 SONY

Como instalar o suporte de mesa da televisão?

Coloque a televisão com a tela para baixo sobre uma superfície macia. Alinhe os pinos-guia do suporte com os orifícios da televisão e fixe com os parafusos fornecidos (M6 x 14), apertando com aproximadamente 1,5 N·m. Consulte o manual de instruções para modelos específicos.

Como conectar a televisão à Internet via Wi-Fi?

Pressione HOME, vá em Rede > Configuração de rede e escolha Configuração de rede sem fio. Selecione sua rede (SSID) e insira a chave de segurança, se necessário. Você também pode usar o botão WPS do seu roteador.

Como assistir a conteúdos em 3D?

Certifique-se de que os óculos 3D fornecidos estão ligados. Pressione o botão 3D do controle remoto para ativar o modo 3D. A fonte deve ser compatível com 3D. Para jogos, siga as recomendações de pausa regular.

Como limpar a tela LCD?

Desconecte a televisão. Use um pano macio e seco para remover a poeira. Para manchas, umedeça levemente o pano com água e um detergente suave. Nunca vaporize líquido diretamente na tela e não use solventes.

Como fixar a televisão na parede?

Use um suporte de parede aprovado pela Sony (SU-WH500, SU-WL500 ou SU-WL700). Remova os parafusos na parte traseira da televisão, fixe os ganchos de montagem fornecidos com o suporte e pendure a televisão na parede. A instalação deve ser feita por um profissional.

O que fazer se o controle remoto não funcionar?

Substitua as pilhas respeitando as polaridades. Se o problema persistir, a televisão pode estar no modo SYNC: pressione SYNC MENU, selecione Comando TV, depois Início (Menu) ou Opções.

Como redefinir o código PIN do controle parental?

Se você esqueceu a senha, digite 9999 como código PIN. Esse código é sempre aceito para redefinir o bloqueio parental.

Como usar o manual integrado (i-Manual)?

Pressione o botão i-MANUAL do controle remoto. Use as setas para navegar entre as categorias e confirme com o botão central. O manual cobre todas as funcionalidades da televisão.

Como conectar um disco rígido USB para gravação?

Conecte o disco rígido na porta USB marcada HDD REC. Pressione HOME, vá em Configurações > Gravação para formatar o disco, se necessário. Depois, você pode programar gravações através do guia de programação.

Quais formatos de vídeo são suportados?

A televisão reproduz vídeos DivX, MPEG-2 e H.264/MPEG-4 AVC. Para arquivos USB, os formatos compatíveis incluem MP4, AVI, MKV, etc. Consulte o i-Manual para a lista completa.

MANUAL DE UTILIZADOR BRAVIA KDL-55HX920 SONY

"BRAVIA" Sync con "Control por HDMI"

TrackID™/Buscador mús./Buscador vídeo

Grabación HDD USB

Ver la televisión

Función 3D

Obrigado por escolher este produto Sony. Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas.

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61,70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.

Aviso para a função de televisão digital

• Todas as funções relativas à televisão digital (DV3) estarão disponíveis apenas para os países ou áreas em que são transmitidos sinais terrestres digitais DVB-T (MPEG-2 e H.264/MPEG-4 AVC) ou onde existe acesso a um serviço de cabo compatível com DVB-C (MPEG-2 e H.264/MPEG-4 AVC). Por favor, confirme com o seu agente local se pode receber um sinal DVB-T no seu local de residência ou pergunte ao seu fornecedor de cabo se o seu serviço de cabo DVB-C é adequado para operação integrada com este televisor.
• O fornecedor de cabo pode cobrar um preço adicional pelos seus serviços e pode que deva concordar com os seus termos e condições de negócio.
• Este televisor cumpre com as especificações DVB-T e DVB-C, mas a compatibilidade com futuras transmissões terrestres digitais DVB-T e por cabo digitais DVB-C não é garantida.
• Algumas funções de televisão digital podem não estar disponíveis em alguns países/áreas e o cabo DVB-C pode não funcionar correctamente com alguns fornecedores.

[NO TEXT]

• O “x” que aparece no nome do modelo corresponde a um dígito numérico relacionado com o design, a cor ou o sistema de televisão.
• As instruções sobre “Instalar o suporte para montagem na parede” são incluídas neste manual de instruções do televisor.
• As ilustrações utilizadas neste manual podem variar de acordo com o modelo do televisor.
• As ilustrações do telecomando utilizadas neste manual referem-se ao modelo RM-ED044, excepto indicação em contrário.
• Antes de utilizar o televisor, leia a secção “Informações de segurança” (página 32). Guarde este manual para futuras consultas.

Informação da marca registada

DV3 é uma marca registada do Projecto DVB.

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.

DLNA®, o logótipo DLNA e DLNA CERTIFIED® são marcas comerciais, marcas de serviço ou marcas de certificação da Digital Living Network Alliance.

DivX® é uma tecnologia de compressão de ficheiros de vídeo, desenvolvida pela DivX, Inc.

DivX®, DivX Certified® e os logótipos associados são marcas registadas da DivX, Inc. e são utilizados sob licença.

SOBRE O VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, Inc. Este é um dispositivo DivX Certified oficial que reproduz vídeo DivX. Visite www.divx.com para obter mais informações e ferramentas de software para converter os seus ficheiros para vídeo DivX.

SOBRE O DIVX VIDEO-ON-DEMAND: Este dispositivo DivX Certified® tem de ser registado de modo a poder reproduzir conteúdo DivX Video-on-Demand (VOD). Para gerar o código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Vá a vod.divx.com com este código para concluir o processo de registo e obter mais informações sobre o DivX VOD.

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo com duplo D são marcas registadas da Dolby Laboratories.

“BRAVIA” e BRAVIA são marcas da Sony Corporation.

TrackID é uma marca comercial ou marca comercial registada da Sony Ericsson Mobile Communications AB.

A tecnologia de reconhecimento de música e vídeo e os dados relacionados são fornecidos pela Gracenote®. Gracenote é a norma da indústria em tecnologia de reconhecimento de música e fornecimento de conteúdos relacionados. Para mais informações, visite www.gracenote.com. CD, DVD, Blu-ray Disc, e dados relacionados com música e vídeo da Gracenote, Inc., copyright © 2000-presente Gracenote. Software Gracenote, copyright © 2000-presente Gracenote. Uma ou mais patentes detidas pela Gracenote aplicam-se a este produto e serviço. Visite o website Gracenote para ver uma lista não exaustiva de patentes Gracenote aplicáveis. Gracenote, CDDB, MusicID, MediaVOCS, o logo e logótipo Gracenote e o logo “Powered by Gracenote” são marcas registadas ou marcas comerciais da Gracenote nos Estados Unidos e/ou outros países.

O logótipo “FACE DETECTION” é uma marca da Sony Corporation.

Aviso para Sinal Sem Fios

1. Por este meio, a Sony declara que esta unidade se encontra em conformidade com os requisitos essenciais e outras provisões relevantes da Directiva 1999/5/CE.

Para obter a declaração de conformidade (DoC) para a Directiva R&TTE, aceda ao seguinte endereço URL.

http://www.compliance.sony.de/

1. Nota para os clientes: as seguintes informações apenas se aplicam a equipamento comercializado em países que aplicam as directivas da UE.

O sistema sem fios de televisor pode ser utilizado nos seguintes países:

Áustria, Bélgica, Bulgária, Chipre, República Checa, Dinamarca, Estónia, Finlândia, França, Alemanha, Grécia, Hungria, Islândia, Irlanda, Itália, Letónia, Liechtenstein, Lituânia, Luxemburgo, Malta, Holanda, Noruega, Polónia, Portugal, República Eslovaca, Roménia, Eslovénia, Espanha, Suécia, Suíça, Turquia e Reino Unido.

Este equipamento pode ser utilizado noutros países não europeus.

Sistema Sem Fios para TV - Informação sobre Regulamentações

Para os Clientes em Itália

□ relativamente à utilização privada, de acordo com o Decreto-Lei de 1.8.2003, n.º 259 (“Código de Comunicações Electrónicas”). Em particular, o Artigo 104 indica quando é exigida a obtenção prévia de uma autorização geral e o Art. 105 indica quando é permitida a utilização livre;
□ relativamente ao fornecimento ao público do acesso de RLAN a serviços e redes de telecomunicações (por ex., sistema sem fios para TV), de acordo com o Decreto Ministerial de 28.05.2003, conforme emendado, e pelo Art. 25 (autorização geral para serviços e redes de comunicações electrónicas) do Código de comunicações electrónicas.

Para os Clientes na Noruega

A utilização deste equipamento de rádio não é permitida na área geográfica situada dentro de um raio de 20 km em relação ao centro de Ny-Ålesund, Svalbard.

Para os Clientes em Chipre

O utilizador final tem de registar os dispositivos RLAN (ou WAS ou Wi-Fi) no Departamento de Comunicações Electrónicas (P.I. 365/2008 e P.I. 267/2007).

P.I. 365/2008 é o Decreto sobre Radiocomunicações (Categorias de Estações Sujeitas a Autorização Geral e Registo) de 2008.

P.I. 267/2007 é a Autorização Geral para utilização de Radiofrequências por Redes de área Local de Rádio e Sistemas de Acesso Sem Fios, incluindo Redes de Área Local de Rádio (WAS/RLAN).

Para Clientes em França

A funcionalidade WLAN (Wi-Fi) deste Televisor a Cores Digital LCD deve ser utilizada exclusivamente no interior de edifícios. Qualquer utilização da funcionalidade WLAN (Wi-Fi) deste Televisor a Cores Digital LCD fora de edifícios é proibida em território Francês. Certifique- se de que a funcionalidade WLAN (Wi-Fi) deste Televisor a Cores Digital LCD é desactivada antes de a utilizar fora de edifícios. (Decisão ART 2002-1009 conforme emendado pela Decisão ART 03-908, relativa a restrições de utilização de radiofrequências.)

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (mês/ano) e a classificação de Alimentação (de acordo com as normas de segurança aplicáveis) encontram-se na parte traseira do televisor ou na embalagem.

Precauções Ver televisão

- Alguns utilizadores podem sentir algum desconforto (esforço visual, fadiga ou náuseas) aquando da visualização de imagens de vídeo 3D ou quando jogarem jogos estereoscópicos 3D. A Sony recomenda que todos os utilizadores façam pausas regulares quando visualizam imagens de vídeo 3D ou quando jogam jogos estereoscópicos 3D. A duração e a frequência das pausas necessárias irão variar de pessoa para pessoa. Deve decidir o que é melhor para si. Se sentir algum desconforto, deve parar de visualizar imagens de vídeo 3D ou de jogar jogos estereoscópicos 3D até deixar de sentir esse desconforto; consulte um médico se necessário. Deve também consultar (i) o manual de instruções de quaisquer outros dispositivos ou acessórios utilizados com este televisor e (ii) o nosso website (http://www.sony-europe.com/myproduct) para obter as informações mais recentes. A visão das crianças (especialmente crianças de idade inferior a seis anos) ainda se encontra em desenvolvimento. Consulte um médico (como, por exemplo, um pediatra ou um oftalmologista) antes de permitir que os seus filhos visualizem imagens de vídeo 3D ou joguem jogos estereoscópicos 3D. Os adultos devem vigiar as crianças para assegurar que estas seguem as recomendações indicadas acima.

• Não utilize, guarde ou deixe os Óculos 3D ou a pilha junto de chamas ou em locais com uma temperatura elevada, como, por exemplo, sob a luz solar directa ou num automóvel exposto ao sol.
• Quando utilizar a função 3D simulada, tenha em atenção que a imagem apresentada é diferente da original devido à conversão efectuada por este televisor.
• Veja televisão com uma luz ambiente adequada, pois uma luz fraca ou ver televisão durante um longo período de tempo prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.

Ecrã LCD

• Embora o ecrã LCD seja fabricado com uma tecnologia de alta precisão e 99,99% ou mais dos pixels sejam efectivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da estrutura do LCD.
• Não carregue nem risque o filtro frontal, nem coloque objectos em cima do televisor. Pode danificar o ecrã LCD ou a imagem ficar irregular.

• Se utilizar o televisor num local frio, as imagens podem ficar escuras ou com manchas. Não se trata de uma avaria. Este fenómeno desaparece logo que subir a temperatura.

• Se visualizar imagens fixas continuamente, pode produzir-se uma imagem fantasma. Essa imagem desaparece pouco depois.

• Durante a utilização do televisor, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.
• O ecrã LCD contém uma pequena quantidade de cristais líquidos. Alguns tubos fluorescentes utilizados neste televisor também contêm mercúrio (excepto o televisor LCD com retroiluminação LED). Para se desfazer deles, cumpra as regulamentações e imposições locais.
• Não sujeite o ecrã LCD a impactos fortes ou choques. O vidro do ecrã pode rachar ou estilhaçar-se e provocar lesões.

Utilizar e limpar o ecrã/a caixa do televisor

Desligue o cabo de alimentação que liga o televisor à tomada de corrente eléctrica antes de limpar.

Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.

• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.
• Não pulverize água ou detergente directamente sobre o televisor. Pode pingar para a base do ecrã ou para partes exteriores, e causar uma avaria.
• Não utilize esfregões abrasivos, líquidos de limpeza alcalinos/ácidos, pós de limpeza ou solventes voláteis, como álcool, benzina, diluente ou insecticida. Se utilizar este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superfície do ecrã e o material da caixa.
• É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar um ventilação adequada.
• Quando ajustar o ângulo do televisor, mova-o lentamente de forma a impedir que o televisor se desloque ou se separe da base.

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação electromagnética longe do televisor. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Directiva EMC, utilizando um cabo de sinal de ligação com menos de 3 metros.

(Cuidados ao manusear o telecomando) Notas

• Respeite a polaridade correcta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas.
• Deite as pilhas fora respeitando as leis de protecção ambiental. Algumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar directa ou numa sala húmida.

Função Sem Fios da unidade

• Não utilize esta unidade na proximidade de equipamentos médicos (pacemakers, etc.), pois pode provocar um mau funcionamento desse equipamento.
• Embora esta unidade transmita/receba sinais codificados, esteja atento à possibilidade de intercepção não autorizada. Não nos responsabilizamos por problemas resultantes desse facto.

Eliminação do televisor

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na

União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países

Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado na pilha ou na sua embalagem, indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados. Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0.0005% em mercúrio ou 0.004% em chumbo. Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores. Assegurando-se que estas pilhas são correctamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destas pilhas. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se por motivos de segurança, desempenho ou protecção de dados, os produtos necessitarem de uma ligação permanente a uma pilha integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil do aparelho, coloque-o no ponto de recolha de produtos eléctricos/electrónicos de forma a garantir o tratamento adequado da bateria integrada. Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Preparativos

Verificar os acessórios....8

1: Colocar o suporte de fixação para mesas....8

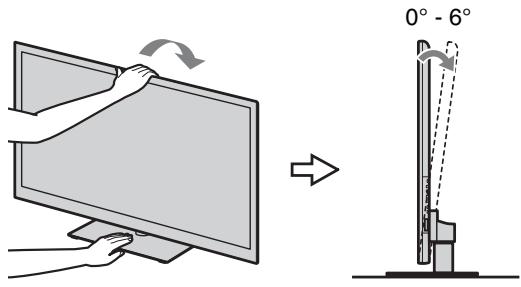

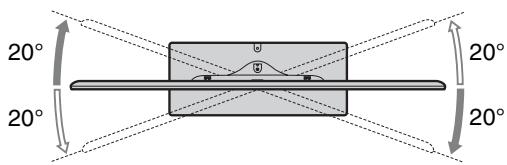

2: Ajustar o ângulo de visualização do televisor 10

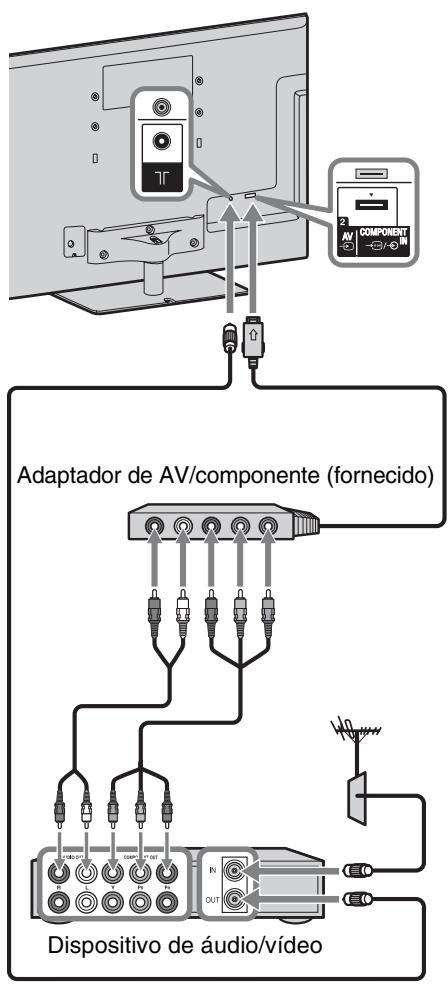

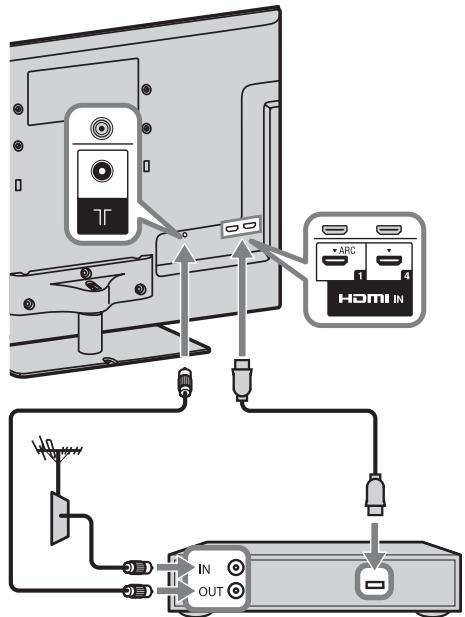

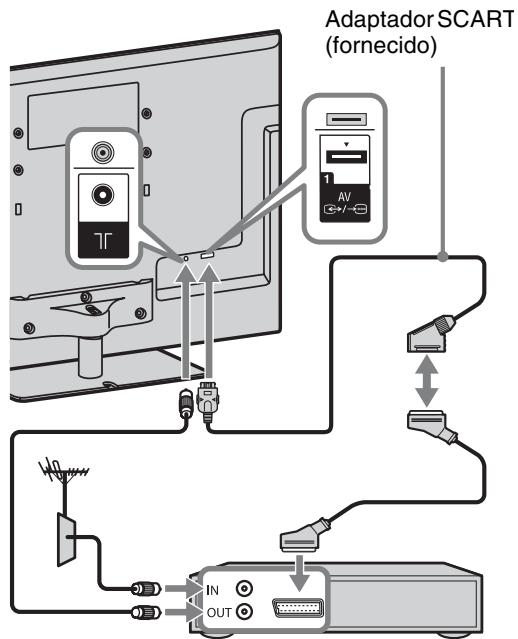

3: Ligar uma antena/Set Top Box/gravador (por exemplo, gravador de DVD) 10
4: Ligar dispositivos de áudio/vídeo....11

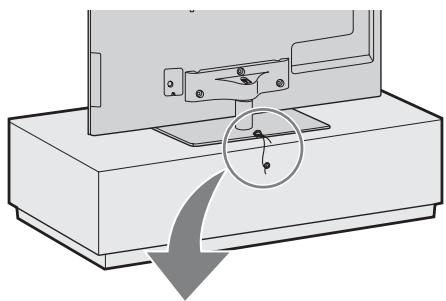

5: Impedir que o televisor se vire 12

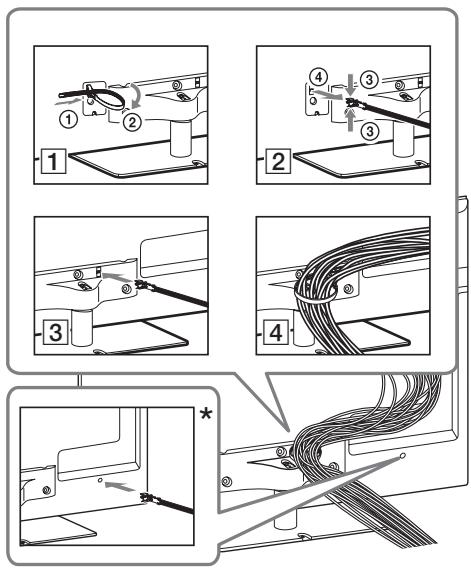

6: Juntar os cabos....12

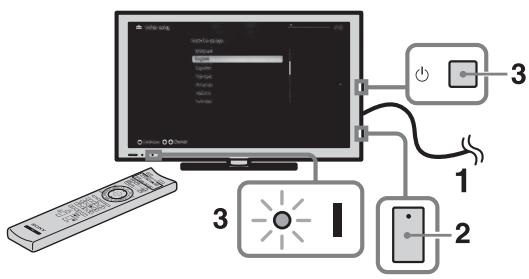

7: Executar a configuração inicial .... 13

Utilizar o seu televisor BRAVIA

Ver televisão .... 14

Seleccionar várias funções e definições (Menu Home)....16

Visualizar o Manual de Instruções (i-Manual)....18

Configuração de rede

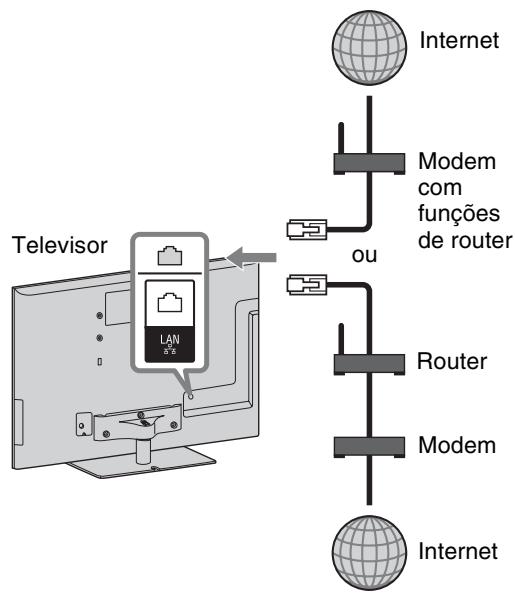

Preparar uma rede com fios....20

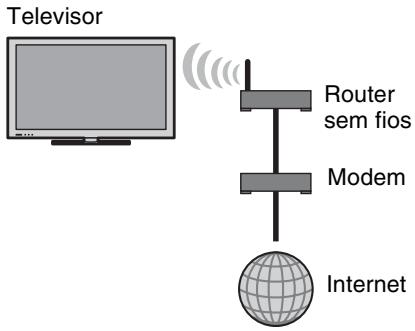

Preparar uma LAN sem fios....20

Configurar a ligação de Internet....21

Se não for possível ligar à Internet 22

Ajustar as definições de visualização do servidor....23

Informações adicionais

Resolução de problemas ....24

Instalar os Acessórios (Suporte de Suspensão/Montagem na Parede) 27

Informações de segurança....32

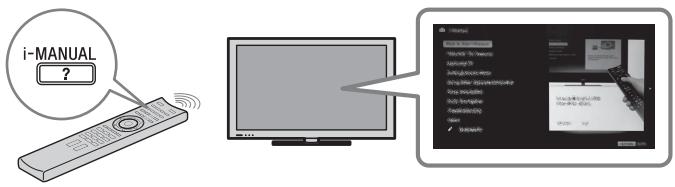

Depois de configurar o seu televisor BRAVIA e aprender as operações básicas, utilizando este manual, consulte o manual incorporado (i-Manual) para obter mais informações sobre as funções do televisor.

Este televisor possui um manual incorporado (i-Manual).

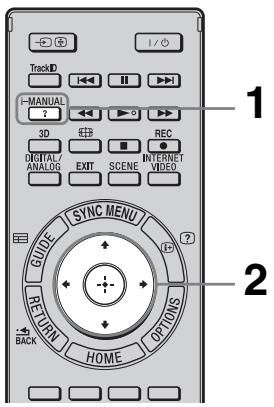

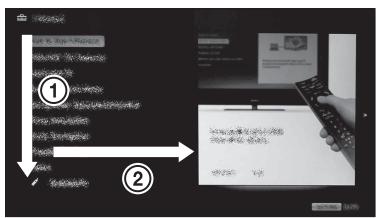

Para aceder ao i-Manual, carregue em i-MANUAL no telecomando e seleccione um item. Para mais informações, consulte a página 18 deste manual. O conteúdo do i-Manual pode variar de acordo com o modelo/região/área.

Conteúdo do i-Manual

Como utilizar o i-Manual

Características do televisor "BRAVIA"

Função 3D

Sensor de Presença Inteligente

"BRAVIA" Internet Video

Widgets Internet

LAN Sem Fios

"BRAVIA" Sync com "Controlo para HDMI"

TrackID™/Procura música/Expl. de vídeo

Gravação HDD USB

Ver televisão

Função 3D

Parâmetros/Menu Home

Sobre o Menu Home

Parâmetros

Visualização

Som

Definições do Sistema

i-Manual

Instalação Digital

Configuração Analógica

Entradas

Rede

Suporte de produto

Utilizar outro equipamento/Internet

Videogravador/Leitor de DVD

Sistema de Áudio

Dispositivo USB (por ex., câmara digital)

Fotograma de Imagem

Equipamento HDMI

Internet/LAN Sem Fios

Rede doméstica

PC

Descrição das peças

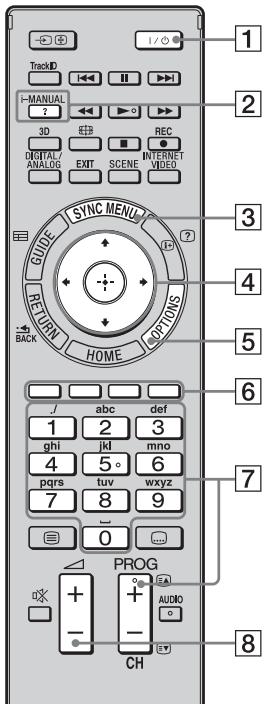

Telecomando

Controlos e indicadores do televisor

Terminais

Resolução de problemas

Índice remissivo

Marcadores

Verificar os acessórios

Telecomando (1)

Pilhas tamanho AAA (tipo R3) (2)

Suporte de fixação para mesas (1) ^*1

Parafusos de fixação para o suporte de fixação para mesas (M5 × 16) (3)

(excepto para KDL-60NX72x)

Parafusos de montagem para o suporte de fixação para mesas (M6 × 14) (4)

(apenas KDL-60/55/46NX72x,

KDL-55/46HX92x, KDL-55/46HX82x)

Parafusos de montagem para o suporte de fixação para mesas (M6 × 14) (3)

(apenas KDL-40NX72x)

Unidade de câmara e microfone (1)

(apenas KDL-55/46HX92x)

Óculos 3D (pilha incluída) (2)

(apenas KDL-55/46HX92x)

Bolsa para os Óculos 3D (2)

(apenas KDL-55/46HX92x)

Manual de Instruções (este manual) e outros documentos

*1 Para a montagem do suporte de fixação para mesas, consulte o folheto do suporte de fixação para mesas fornecido.

1 Retire a película de protecção.
2 Pressione a tampa e faça-a deslizar para cima.

1: Colocar o suporte de fixação para mesas

Para KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x

1 Consulte o folheto do suporte de fixação para mesas fornecido para informações sobre uma colocação correcta em alguns modelos de televisor.

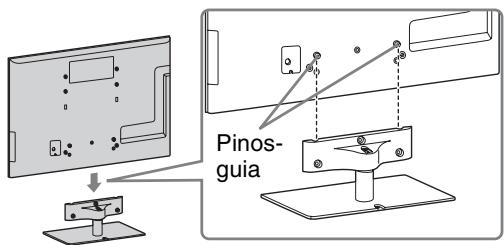

2 Coloque o televisor no suporte de fixação para mesas.

[Non-Text]
- Alinhe o televisor na parte superior e faça deslizar até que os pinos-guia deixem de estar visíveis.

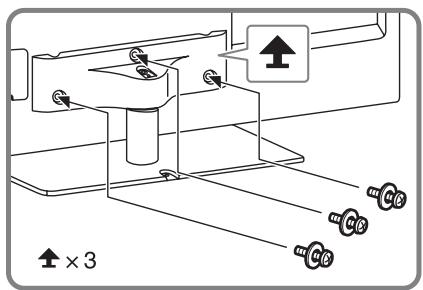

3 Fixe o televisor ao suporte de fixação para mesas de acordo com as marcas de setas ♠ que indicam os orifícios dos parafusos, utilizando os parafusos fornecidos.

↑×3

[Non-Text]
- Se utilizar uma chave eléctrica, ajuste o binário para aproximadamente 1,5 N·m {15 kgf·cm}.

Para KDL-60NX72x

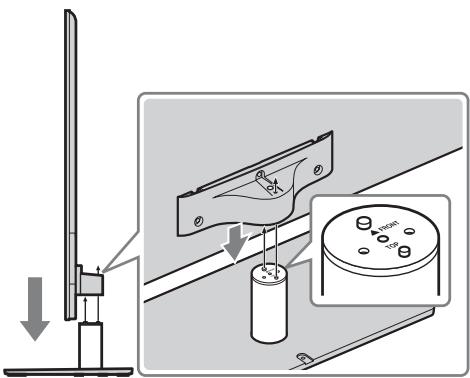

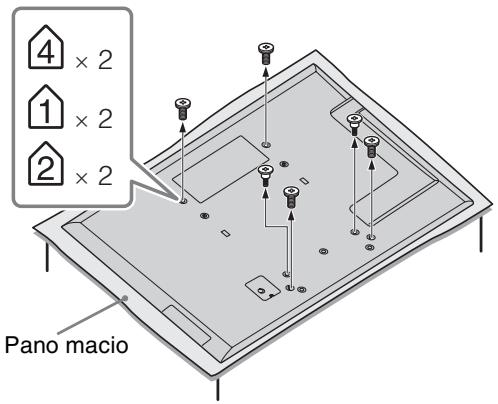

1 Alinhe com os dois pinos do suporte de fixação para mesas e coloque o televisor cuidadosamente, certificando-se de que a marca fica virada para a frente.

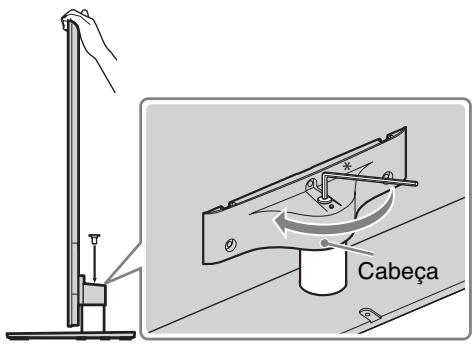

2 Fixe o televisor e o suporte de fixação para mesas com o parafuso e a chave hexagonal fornecidos.

Cabeça

* 3 N·m {30 kgf·cm}

[Non-Text]

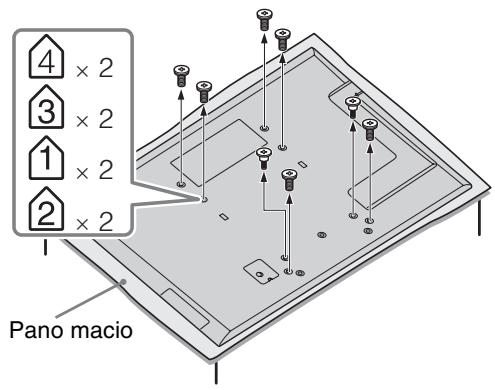

- Defina o binário para aproximadamente 3 N·m {30 kgf·cm}.

Separar o suporte de fixação para mesas do televisor

Para separar o suporte de fixação para mesas do televisor, retire os parafusos ♠ fixados no passo 3. No modelo KDL-60NX72x, remova os parafusos ♠ para retirar a cabeça quando o suporte de fixação para mesas não estiver instalado no televisor.

• Não retire o suporte de fixação para mesas por nenhum motivo, excepto para instalar acessórios correspondentes no televisor.
• Ao remover o suporte de fixação para mesas do televisor, coloque a face do ecrã numa superfície de trabalho estável, maior do que o televisor.
• Para evitar danificar a superfície do ecrã LCD, certifique-se de que coloca um pano macio na superfície de trabalho.
• Certifique-se de que o televisor se encontra na posição vertical antes de o ligar. O televisor não deve estar ligado com o painel LCD virado para baixo para evitar uma imagem irregular.

2: Ajustar o ângulo de visualização do televisor

Este televisor pode ser ajustado dentro dos ângulos indicados.

Ajuste do ângulo (rotação) (excepto para KDL-60NX72x)

- Ao ajustar o ângulo, segure no suporte com uma mão para evitar que este escorregue ou que o televisor caia.

20° 20° 20° 20°

Ajuste do ângulo (inclinação) (excepto para KDL-60NX72x)

0° - 6°

- Verifique se não existem objectos em frente ao televisor.

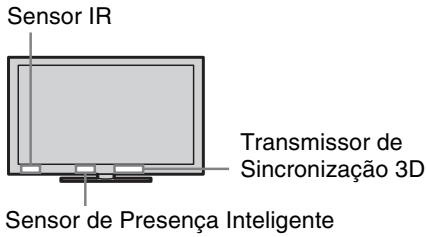

Sensor IR Transmissor de Sincronização 3D Sensor de Presença Inteligente

- Não exponha o Sensor de Presença Inteligente à luz solar directa ou a outra luz forte, uma vez que pode ocorrer uma avaria.

3: Ligar uma antena/Set Top Box/gravador (por exemplo, gravador de DVD)

• Utilize um conector de cabo de antena que não tenha uma espessura superior a 14 mm.
• Utilize um conector de cabo HDMI dentro de 12 mm (espessura) × 21 mm (largura).

Ligar uma Set Top Box/gravador (por exemplo, gravador de DVD) com Euroconector

Adaptador SCART (fornecido) IN OUT

Set Top Box/gravador (por exemplo, gravador de DVD)

- É recomendado um Cabo SCART Universal do Tipo de Ângulo Recto para esta ligação.

Ligar uma Set Top Box/gravador (por exemplo, gravador de DVD) com HDMI

4: Ligar dispositivos de áudio/vídeo

COMPONENT AV Adaptador de AV/componente (fornecido) Dispositivo de áudio/vídeo

5: Impedir que o televisor se vire

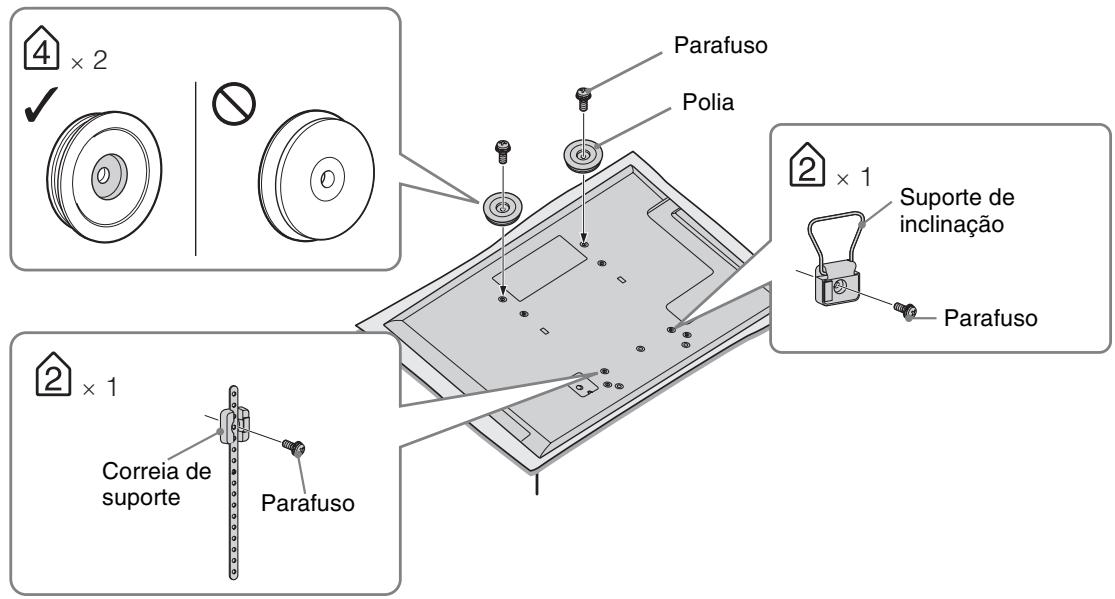

1 Coloque um parafuso para madeira (4 mm de diâmetro, não fornecido) no móvel do televisor.
2 Coloque um parafuso de montagem (M4, não fornecido) no orifício para parafuso do televisor.
3 Una o parafuso para madeira ao parafuso de montagem com uma corda forte (não fornecido).

O comprimento do parafuso de montagem M4 difere, consoante o diâmetro do cabo. Consulte a ilustração abaixo.

Parafuso M4 Cabo 5-6 mm Suporte de fixação para mesas do televisor

6: Juntar os cabos

• Antes de unir os cabos, retire o suporte de cabos da tampa CA (consulte os passos 1 e 2). Reutilize o suporte de cabos (ver passo 3) para juntar os outros cabos (ver passo 4).
• Não junte o cabo de CA com os restantes cabos.

7: Executar a configuração inicial

1 Ligue o televisor à tomada de CA.
2 Verifique se a definição do interruptor ENERGY SAVING está activada (●).
3 Carregue em ⏻ no televisor. O indicador I (alimentação) acende-se a verde.

Quando ligar o televisor pela primeira vez, o menu Idioma aparece no ecrã.

- Quando liga o televisor pela primeira vez, o televisor necessita de algum processamento interno para optimização até que possa executar a configuração inicial. Não haverá imagem nem som e o indicador do temporizador na parte frontal do televisor piscará a laranja durante cerca de 40 segundos. Não desligue o televisor durante este processo. Este processo foi concluído de fábrica em alguns televisores.

Siga as instruções no ecrã.

Sintonização Automática Digital:

Quando seleccionar “Cabo”, recomendamos que seleccione “Pesquisa Rápida” para uma sintonia rápida. Defina “Frequência” e “ID de Rede” de acordo com as informações fornecidas pelo seu fornecedor de cabo. Se não for encontrado nenhum canal com “Pesquisa Rápida”, experimente a “Pesquisa Completa” (embora possa demorar algum tempo).

- A “Pesquisa Completa” poderá não estar disponível de acordo com a região/país.

Ordenar Programas: Altera a ordem dos canais analógicos memorizados no televisor.

1 Carregue em ♠/♀ para seleccionar o canal que pretende mover para uma nova posição e depois carregue em ⊕.

2 Carregue em ⊙/∇ para seleccionar a nova posição para o canal e depois carregue em ⊕.

- Também pode sintonizar os canais manualmente.

Ver televisão

- Os botões número 5, ▶, PROG + e AUDIO no telecomando têm pontos tácteis. Utilize os pontos tácteis como referência ao utilizar o televisor.

1 Ligue o televisor.

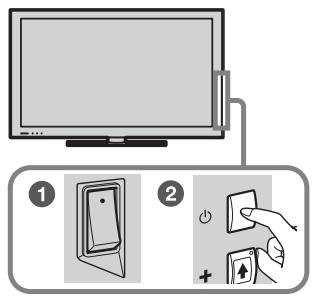

① Ligue o interruptor ENERGY SAVING (●).
② Carregue em ⏻ no televisor para ligar o televisor.

3 Seleccione um canal de televisão.

Carregue em GUIDE no modo digital para visualizar o guia de programas.

Utilize com 0-9 para seleccionar um canal digital. Para os números de canal 10 e superiores, carregue rapidamente no dígito seguinte.

Peças e controlos do telecomando

Utilize o telecomando fornecido para controlar o televisor. As operações básicas do telecomando são aqui explicadas. Para mais informações sobre todas as funções do telecomando, carregue em i-MANUAL e consulte o manual incorporado (i-Manual) (página 18).

Track I / ◦ 1 MANUAL ? ← → 3D DIGITAL ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK / abc def 1 2 3 ghi jkl mno 4 5 6 pqrs tuv wxyz 7 8 9 0 PROG + + - - AUDIO CH 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

1 I/

Carregue para ligar e desligar o televisor a partir do modo de espera.

2 i-MANUAL

Apresenta o manual incorporado (i-Manual).

3 SYNC MENU

Apresenta o Menu BRAVIA Sync para utilizar o equipamento compatível com BRAVIA Sync que se encontra ligado ao televisor.

4 ↑/↓/↔/→/⊕

Desloca o cursor no ecrã e confirma o item.

5 OPTIONS

Apresenta uma lista de atalhos de menu e funções úteis. Os itens de menu podem variar dependendo da entrada e/ou conteúdo actual.

6 Botões coloridos

Quando os botões coloridos estão disponíveis, é apresentado um guia de utilização no ecrã.

7 PROG/CH +/- Botões numéricos

Seleccionam canais no modo TV.

8 ∠ +/−

Ajusta o volume.

SONY 1 / 1

Parte traseira do telecomando

Seleccionar várias funções e definições (Menu Home)

Pode seleccionar todas as funções a partir do menu Home.

2 Carregue em ♠/▽/↔/⇒/⊕ para seleccionar os itens.

Para seleccionar os itens do menu Home (por exemplo, seleccionar “Parâmetros”)

① Carregue em ⇔/⇒ para seleccionar “Parâmetros”.
O conteúdo de “Parâmetros” é apresentado à direita.
② Carregue em ♠/▽ para seleccionar “Visualização”.
③ Carregue em ⊕ para iniciar o menu. De acordo com as instruções do ecrã, carregue em ♠/▽/◁/⇒ para seleccionar os itens e carregue em ⊕ para confirmar.

3 Carregue em HOME para sair.

Mapa do menu Home

Depois de carregar em HOME no telecomando, os seguintes ícones são apresentados como categorias. A disponibilidade das categorias depende do modelo de televisor, da região, do país e das condições de emissão.

	TV	Pode seleccionar uma lista de canais de televisão ou um guia de programas.
	Média	Pode desfrutar de conteúdos de vídeo/música/fotografia através de dispositivos USB ou da rede doméstica.
	Entradas	Pode seleccionar equipamento ligado ao televisor.
	Favoritos/Histórico	Proporciona acesso rápido aos itens mais utilizados e recentemente visualizados, como canais de televisão, entradas externas ou ficheiros multimédia.
	Parâmetros	Contém todas as configurações necessárias para personalizar as definições do televisor.
	Widgets	Permite o acesso aos Widgets.
	Aplicações	Pode desfrutar de várias aplicações, como “Procura de música”, “Browser de Internet”, etc.
	Qriocity	Permite o acesso ao serviço online “Qriocity”.
	Conteúdo da Internet	Pode desfrutar de serviços de conteúdos de Internet.
	Recomendações	Apresenta recomendações para programas de que possa gostar, com base no seu histórico de visualização.
	Gravações	Pode desfrutar de gravações programadas para um dispositivo HDD USB ligado e de uma selecção de conteúdos gravados para reprodução.

Visualizar o Manual de Instruções (i-Manual)

As instruções de funcionamento estão integradas no seu televisor BRAVIA e podem ser visualizadas no ecrã.

Para saber mais sobre as funções do televisor, aceda ao i-Manual através de um simples toque num botão.

TrackID I / 1 - MANUAL ? 3D E# REC DIGITAL/ ANALOG EXIT SCENE INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK

1 Carregue em i-MANUAL.

2 Carregue em //// para seleccionar os itens.

① ②

Para seleccionar os itens do i-Manual

① Carregue em ♗/▽ para seleccionar um item. O conteúdo do item é apresentado à direita, como segundo nível.
② Carregue em para passar ao segundo nível.
③ Carregue em ♠/▽ para seleccionar um item do segundo nível.
É apresentado um resumo do item à direita.
Se o terceiro nível estiver disponível, repita este passo para apresentar o resumo do item.
④ Carregue em para seleccionar um item.
O conteúdo é apresentado.

3 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0000 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0001 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0002 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0003 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0004 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.0011 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1686 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1687 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1688 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.1689 Windows 95.168

④

Descrição do ecrã do i-Manual

Carregue em ↓ para ir para a página seguinte

Número da página/número total de páginas

Carregue em ⊕ para iniciar a função

[Non-Text]

- Este símbolo apenas será apresentado quando a função estiver disponível.

Utilizar o marcador

O i-Manual possui uma função de marcador. As páginas podem ser marcadas com os botões coloridos, de acordo com as instruções na parte inferior do ecrã. Para aceder aos seus marcadores registados, consulte a página de topo do i-Manual e seleccione “Marcadores”.

O i-Manual memoriza a última página visualizada. No ecrã do i-Manual, carregue em i-MANUAL para voltar ao ecrã do televisor. Se carregar novamente em i-MANUAL, é apresentada a última informação visualizada. Para visualizar a partir da página superior do i-Manual, volte à página superior de acordo com as instruções no ecrã, ou carregue em HOME e seleccione “i-Manual” em “Parâmetros” no menu Home.

- A memória da última página é automaticamente reposta quando muda o televisor para modo de espera.

Configuração de rede

Quando ligar este televisor à Internet, poderá desfrutar de várias funções: visualizar uma fotografia que mostra a respectiva localização no mapa, desfrutar de vídeo Internet, etc. Para mais informações sobre as funções, consulte o i-Manual.

- Terá de contratar um fornecedor de serviços de Internet para efectuar a ligação à Internet.

Preparar uma rede com fios

- Para ligações LAN, utilize um cabo de Categoria 7 (não fornecido).

Preparar uma LAN sem fios

O dispositivo LAN sem fios incorporado permite-lhe aceder à Internet e à sua rede doméstica. Com esta funcionalidade, pode ligar-se a uma LAN sem fios e desfrutar das vantagens da ligação à rede num ambiente sem cabos. Antes de configurar a função de LAN sem fios do televisor, instale um router LAN sem fios.

Television Router sem fios Modem Internet

Configurar a ligação de Internet

Utilizando a funcionalidade de rede, pode ligar o televisor à Internet. O procedimento de configuração varia de acordo com o tipo de rede e router LAN. Antes de configurar a ligação de Internet, instale um router LAN. Verifique o seu ambiente LAN sem fios, utilizando a tabela seguinte.

LAN Sem Fios


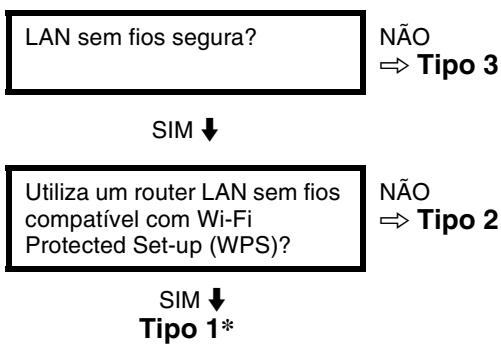

    A["LAN sem fios segura?"] --> B["SIM ↓"]
    B --> C["Utiliza um router LAN sem fios compatível com Wi-Fi Protected Set-up (WPS)?"]
    C --> D["SIM ↓"]
    D --> E["Tipo 1*"]
    F["NÃO"] --> G["Tipo 3"]
    H["NÃO"] --> I["Tipo 2"]

LAN com fios → Tipo 4

* É mais fácil configurar o tipo 1 se o seu router possuir um botão de configuração automática, por exemplo, Air Station One-Touch Secure System (AOSS). A maioria dos routers mais recentes possui esta função. Verifique o seu router.

Tipo 1: Siga a configuração para “Rede segura com Wi-Fi Protected Set-up (WPS)”.

Tipo 2: Siga a configuração para “Rede segura sem Wi-Fi Protected Set-up (WPS)”.

Tipo 3: Siga a configuração para “Rede não segura com qualquer tipo de router LAN sem fios”.

Tipo 4: Siga a configuração para “Configuração de rede com fios”.

Tipo 1: Rede segura com Wi-Fi Protected Set-up (WPS)

A norma WPS torna a segurança de uma rede doméstica sem fios tão simples como carregar no botão WPS no router LAN sem fios. Antes de configurar uma LAN sem fios, verifique a localização do botão WPS no router e verifique como o utilizar.

Por questões de segurança, “WPS (PIN)” fornece um código PIN para o router. O código PIN é alterado sempre que seleccionar “WPS (PIN)”.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.

2 Seleccione “Configuração sem fios”.

3 Seleccione “WPS (Botão)” para o método de botão ou “WPS (PIN)” para o método de PIN.

- O nome do botão de WPS pode variar consoante o router (por exemplo, botão AOSS).

4 Siga as instruções no ecrã de configuração.

Tipo 2: Rede segura sem Wi-Fi Protected Set-up (WPS)

Para configurar uma LAN sem fios, são necessários o SSID (nome de rede sem fios) e uma chave de segurança (chave WEP ou WPA). Caso não os conheça, consulte o manual de instruções do router.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.

2 Seleccione “Configuração sem fios”.

3 Seleccione “Pesquisa” e, em seguida, seleccione uma rede da lista de redes sem fios pesquisadas.

4 Siga as instruções no ecrã de configuração.

- Se utilizar WPS para configuração de rede, as definições de segurança do router LAN sem fios são activadas e qualquer equipamento anteriormente ligado à LAN sem fios em estado não seguro será desligado da rede. Neste caso, active as definições de segurança do equipamento desligado e volte a ligar. Ou pode desactivar as definições de segurança do router LAN sem fios e, em seguida, ligar o equipamento a um televisor em estado não seguro.

Tipo 3: Rede não segura com qualquer tipo de router LAN sem fios

Para configurar uma LAN sem fios, é necessário o SSID (nome de rede sem fios).

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.
2 Seleccione “Configuração sem fios”.
3 Seleccione “Pesquisa” e, em seguida, seleccione uma rede da lista de redes sem fios pesquisadas.
4 Siga as instruções no ecrã de configuração.

- A chave de segurança (chave WEP ou WPA) não será necessária, uma vez que não é necessário seleccionar qualquer método de segurança neste procedimento.

Tipo 4: Configuração de rede com fios

Introduza os valores alfanuméricos do router, se necessário. Os itens que devem ser configurados (por exemplo, endereço de IP, máscara de sub-rede, DHCP) podem variar consoante o fornecedor de serviços de Internet ou router. Para mais informações, consulte os manuais de instruções fornecidos pelo fornecedor de serviços de Internet ou fornecidos com o router.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.

2 Seleccione “Configuração com fios”.

3 Seleccione “Auto” para definir automaticamente o endereço de IP e o servidor proxy ou “Personalizado” para os definir manualmente.
4 Siga as instruções no ecrã de configuração.

É possível confirmar o estado de rede.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.

Se não for possível ligar à Internet

Utilize a função de diagnóstico para verificar possíveis causas de problemas de ligações de rede e definições.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede”.
2 Seleccione “Ver Estado de Rede”.
3 Seleccione “Verifique a Ligação”. Isto poderá demorar vários minutos. Não é possível cancelar o diagnóstico depois de seleccionar “Verifique a Ligação”.

Ajustar as definições de visualização do servidor

Pode seleccionar os servidores de rede doméstica a serem apresentados no Menu Home. Podem ser automaticamente apresentados até 10 servidores no Menu Home.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede doméstica”.

2 Seleccione “Opções Visualização de Servidor”.

3 Seleccione o servidor que pretende apresentar no Menu Home e ajuste as definições.

Se não for possível ligar à sua rede doméstica

O televisor detecta se o servidor está a ser correctamente reconhecido quando não é possível ligá-lo à sua rede doméstica. Se os resultados da função de diagnóstico indicarem uma avaria, verifique as possíveis causas e as definições e ligações de rede.

1 Carregue em HOME e, em seguida, seleccione 📋 > “Rede” > “Configuração de Rede doméstica”.

2 Seleccione “Diagnóstico de Servidor”. O diagnóstico de servidor inicia. Quando o diagnóstico de servidor estiver concluído, a lista de resultados de diagnóstico é apresentada.

Resolução de problemas

Quando o indicador ⏻ (modo de espera) estiver a piscar, anote o número de vezes que pisca (o tempo de intervalo é de três segundos).

Carregue em ⏻ no televisor para o desligar, desligue o cabo de CA e informe o agente ou centro de assistência Sony sobre a forma como o indicador pisca (número de intermitências).

Quando o ⏻ (modo de espera) não estiver a piscar, verifique os itens constantes das tabelas seguintes.

Além disso, consulte “Resolução de problemas” no i-Manual. Se o problema persistir, mande reparar o televisor por um técnico de assistência qualificado.

Condição	Explicação/Solução
Não aparece imagem (o ecrã está escuro) e não há som.	Verifique a ligação da antena/cabo.Ligue o televisor à corrente CA e carregue em no televisor.Se o indicador (modo de espera) se iluminar a vermelho, carregue em/
Aparecem pequenos pontos pretos e/ou brilhantes no ecrã.	O ecrã é composto por pixéis. Os pequenos pontos pretos e/ou brilhantes (pixéis) que aparecem no ecrã não são sinal de avaria.
Não é possível sintonizar alguns programas.	Verifique a antena ou prato.
Não é possível ligar a alimentação do televisor.	Verifique se o interruptor ENERGY SAVING está activado (●).
O televisor desliga-se automaticamente (o televisor entra no modo de espera).	Verifique se a opção “Temp. Desligar” está activada ou confirme o ajuste de “Duração” de “Temp. Ligar”.Verifique se o “Modo espera de televisor inactivo” está activado.Verifique se o “Sensor de Presença” está activado. Quando não é detectado qualquer espectador em frente ao televisor durante um período de tempo predefinido, a imagem desliga-se automaticamente, deixando apenas o som do televisor ligado. Para além disso, após 30 minutos no modo de imagem desligada, o televisor mudará para o modo de espera.
O telecomando não funciona.	Substitua as pilhas.O seu televisor poderá estar no modo SYNC.Carregue em SYNC MENU, seleccione “Controlo de TV” e, em seguida, seleccione “Home (Menu)” ou “Opções” para controlar o televisor.
Esqueceu a palavra-passe de “Bloqueio Parental”.	Introduza o código PIN 9999. (O código PIN 9999 é sempre aceite.)
A área na proximidade do televisor aquece.	Quando o televisor é utilizado durante um período de tempo prolongado, a área na proximidade do televisor aquece.Poderá sentir a superfície quente ao tocar com a mão.

Sistema
Sistema do ecrã	Ecrã LCD (Visor de Cristal Líquido)
Sistema de televisão	Analógico: Dependendo da seleção do seu país/área: B/G/H, D/K, L, I, MDigital: DVB-T2 (apenas KDL-60NX723/55HX923/55HX823/55NX723/46HX923/46HX823/46NX723/40NX723)DVB-T/DVB-C
Sistema de Cor/Vídeo	Analógico: PAL, PAL60 (só entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (só entrada de vídeo)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Cobertura de canais	Analógico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69/M: A2–A13, A14–A79Digital: VHF/UHF
Saída de som	10 W + 10 W + 10 W + 10 W (KDL-60NX72x)10 W + 10 W + 10 W (KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x)
Tomadas de Entrada/Saída
Cabo da antena	Terminal externo de 75 ohm para VHF/UHF
→/→AV1	Euroconector de 21 pinos (norma CENELEC) incluindo entrada de áudio/vídeo, entrada RGB e saída áudio/vídeo de TV.
→AV2	Entrada de vídeo (tomada RCA)
→COMPONENT IN	Formatos suportados: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iEntrada de áudio (tomadas RCA)
HDMI IN1, 2, 3, 4	Vídeo: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iÁudio: PCM linear de dois canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby DigitalEntrada de áudio analógica (mini-tomada) (apenas HDMI IN4)Entrada para PCARC (Audio Return Channel) (apenas HDMI IN1)
→DIGITAL AUDIO OUT (OPTICAL)	Tomada digital óptica (PCM linear de dois canais, Dolby Digital)
→AUDIO OUT / ↗	Saída de áudio (tomadas RCA)Tomada para auscultadores
→PC IN	Entrada para PC (Mini D-sub 15 pinos)→Entrada de áudio para PC (mini-tomada)
ψ1, ψ2 (HDD REC)	Porta USB, Porta para dispositivo HDD USB (apenas ψ2)
LAN	Ranhura CAM (Módulo de Acesso Condicional)
LAN	Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação do modelo 10BASE-T/100BASE-TX não são garantidas no caso deste televisor.)

Nome do modelo KDL-		60NX72x	55HX92x	55HX82x	55NX72x
Alimentação e outros
Requisitos de alimentação		220 V – 240 V CA, 50 Hz
Classe de eficiência energética		A	A	A	A
Dimensão do ecrã (medido diagonalmente)		Aprox. 152,5 cm/60 polegadas	Aprox. 138,8 cm/55 polegadas	Aprox. 138,8 cm/55 polegadas	Aprox. 138,8 cm/55 polegadas
Consumo de energia	no modo “Residência”/“Standard”	114 W	113 W	115 W	112 W
	no modo “Loja”/“Vívido”	193 W	190 W	188 W	192 W
Consumo de energia anual médio*1		166 kWh	157 kWh	160 kWh	164 kWh
Consumo de energia no modo de espera*2		0,3 W (15 W no modo de actualização do EPG/software)	0,25 W (16 W no modo de actualização do EPG/software)	0,25 W (16 W no modo de actualização do EPG/software)	0,3 W (15 W no modo de actualização do EPG/software)
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical)
Dimensões (Aprox.) (larg. × alt. × prof.)
com suporte de fixação para mesas		140,5 × 87,4 × 30,4 cm	127,8 × 80,3 × 30,8 cm	128,0 × 80,4 × 30,5 cm	128,1 × 80,5 × 30,5 cm
sem suporte de fixação para mesas		140,5 × 84,4 × 3,3 cm	127,8 × 77,1 × 3,8 cm	128,0 × 77,4 × 2,7 cm	128,1 × 77,4 × 2,7 cm
Nome do modelo KDL-		60NX72x	55HX92x	55HX82x	55NX72x
Peso (Aprox.)
com suporte de fixação para mesas		34,3 kg	31,6 kg	28,3 kg	28,2 kg
sem suporte de fixação para mesas		28,8 kg	26,1 kg	23,2 kg	23,1 kg
Acessórios fornecidos	Consulte “Verificar os acessórios” (página 8).
Acessórios opcionais	Suporte de Suspensão na Parede: SU-WH500Suporte de Montagem na Parede: SU-WL700 (excepto para KDL-60NX72x)SU-WL500Suporte de televisor: SU-B551S (KDL-55HX92x/55HX82x/55NX72x)Óculos 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Adaptador LAN sem fios USB
Temperatura de funcionamento	0 °C – 40 °C
Humidade de funcionamento	10% – 80% HR (não condensada)

Nome do modelo KDL-		46HX92x	46HX82x	46NX72x	40NX72x
Alimentação e outros
Requisitos de alimentação		220 V – 240 V CA, 50 Hz
Classe de eficiência energética		A	A	A	A
Dimensão do ecrã (medido diagonalmente)		Aprox. 116,8 cm/46 polegadas	Aprox. 116,8 cm/46 polegadas	Aprox. 116,8 cm/46 polegadas	Aprox. 101,6 cm/40 polegadas
Consumo de energia	no modo “Residência”/“Standard”	84,0 W	83,0 W	82,0 W	66,0 W
	no modo “Loja”/“Vívido”	149 W	153 W	134 W	129 W
Consumo de energia anual médio*1		117 kWh	115 kWh	120 kWh	96 kWh
Consumo de energia no modo de espera*2		0,25 W (15 W no modo de actualização do EPG/software)	0,25 W (15 W no modo de actualização do EPG/software)	0,25 W (14 W no modo de actualização do EPG/software)	0,25 W (14 W no modo de actualização do EPG/software)
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical)
Dimensões (Aprox.) (larg. × alt. × prof.)
com suporte de fixação para mesas		108,1 × 69,2 × 25,8 cm	108,3 × 69,3 × 25,5 cm	108,4 × 69,4 × 25,5 cm	94,9 × 61,8 × 21,0 cm
sem suporte de fixação para mesas		108,1 × 66,0 × 3,8 cm	108,3 × 66,3 × 2,7 cm	108,4 × 66,3 × 2,7 cm	94,9 × 58,7 × 2,7 cm
Peso (Aprox.)
com suporte de fixação para mesas		24,0 kg	21,1 kg	20,1 kg	16,9 kg
sem suporte de fixação para mesas		19,4 kg	16,8 kg	15,8 kg	13,1 kg
Acessórios fornecidos		Consulte “Verificar os acessórios” (página 8).
Acessórios opcionais		Suporte de Suspensão na Parede: SU-WH500Suporte de Montagem na Parede: SU-WL700SU-WL500Suporte de televisor: SU-B461S (KDL-46HX92x/46HX82x/46NX72x)SU-B401S (KDL-40NX72x)Óculos 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Adaptador LAN sem fios USB
Temperatura de funcionamento		0 °C – 40 °C
Humidade de funcionamento		10% – 80% HR (não condensada)

*1 Consumo de energia por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado.

*2 A energia em modo de espera especificada é atingida depois de o televisor concluir os processos internos necessários.

O design e as características técnicas estão sujeitos a alteração sem aviso prévio.

Instalar os Acessórios (Suporte de Suspensão/Montagem na Parede)

Para os clientes:

Para protecção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efectuada por agentes da Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

O televisor pode ser instalado, utilizando o Suporte de Suspensão na Parede SU-WH500 (página 28) (vendido separadamente), ou os Suportes de Montagem na Parede SU-WL700 (excepto para KDL-60NX72x) (página 28) e SU-WL500 (página 29) (vendidos separadamente).

• Consulte as instruções fornecidas com o Suporte de Montagem na Parede para realizar a instalação de modo correcto.
• Consulte “Separar o suporte de fixação para mesas do televisor” (página 9).

É necessária uma formação técnica adequada para instalar este produto, especialmente para determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a instalação deste produto na parede é efectuada por agentes da Sony ou contratantes licenciados por esta e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorrecta.

Ao instalar o televisor numa parede, retire os parafusos da parte traseira do televisor. (Estes estão apertados nos orifícios dos parafusos para a montagem na parede.) Guarde os parafusos removidos num local seguro, longe do alcance das crianças.

SU-WH500

4 × 2 1 × 2 2 × 2 Pano macio

SU-WL700, SU-WL500

4 × 2 3 × 2 1 × 2 2 × 2 Pano macio

[Non-Text]
- Ao remover o suporte de fixação para mesas do televisor, coloque a face do ecrã numa superfície de trabalho estável, maior do que o televisor.
- Para evitar danificar a superfície do ecrã LCD, certifique-se de que coloca um pano macio na superfície de trabalho.

SU-WH500

Consulte as Instruções fornecidas com o Suporte de Suspensão na Parede SU-WH500 para realizar a instalação de modo correcto.

Parafuso Polia Suporte de inclinação Parafuso Correia de suporte Parafuso

[Non-Text]

• Com o ecrã do televisor virado para baixo, coloque os acessórios do SU-WH500.
• Não é necessário colocar as Almofadas fornecidas com o SU-WH500. (3 -1 em “Instalação” nas Instruções do SU-WH500)
• Coloque as Polias nos orifícios dos dois parafusos superiores (consulte a figura acima), utilizando os parafusos fornecidos com o SU-WH500. (3-3 em “Instalação” nas Instruções do SU-WH500)
• Coloque o suporte de inclinação e a correia de suporte (consulte a figura), utilizando os parafusos fornecidos com o SU-WH500. (3 -4, 5 em “Instalação” nas Instruções do SU-WH500)

SU-WL700 (excepto para KDL-60NX72x)

Precauções

Certifique-se de que instala o Suporte para Montagem na Parede com segurança, seguindo as instruções deste manual e do manual fornecido com o Suporte para Montagem na Parede. Os números entre parênteses indicam os passos da instalação descritos no manual de instruções fornecido com o Suporte para Montagem na Parede.

1 Verifique as peças fornecidas com o Suporte para Montagem na Parede (1).

Consulte o manual de instruções fornecido com o Suporte para Montagem na Parede.

2 Escolha o local de instalação. (2-1)

Consulte o seguinte “Tabela de dimensões de instalação do televisor”. Deixe algum espaço livre entre o televisor, o tecto e as partes salientes da parede, conforme as instruções.

3 Instale o Suporte de Base na parede. (2-2 até 3)

Escolha as posições do parafuso na parede e instale o Suporte de Base. Para mais informações, consulte o manual de instruções fornecido com o Suporte para Montagem na Parede.

4 Separe o suporte de fixação para mesas do televisor, se necessário. (4-1)

[Non-Text]

- Consulte “Separar o suporte de fixação para mesas do televisor” (página 9) para mais informações.

5 Coloque o Suporte para Montagem e o Suporte de Bloqueio. (4-3 até 4-7)

Consulte o manual de instruções fornecido com o Suporte para Montagem na Parede.

6 Prepare o modelo de papel. (5-2)

1. Consulte o seguinte “Tabela de dimensões de instalação do televisor” e marque o contorno do televisor no modelo.
2. Coloque o modelo na parede com fita adesiva, conforme as instruções do manual fornecido com o Suporte para Montagem na Parede.

Siga o manual de instruções fornecido com o Suporte para Montagem na Parede para concluir a instalação. (5 -3 até 6)

SU-WL500

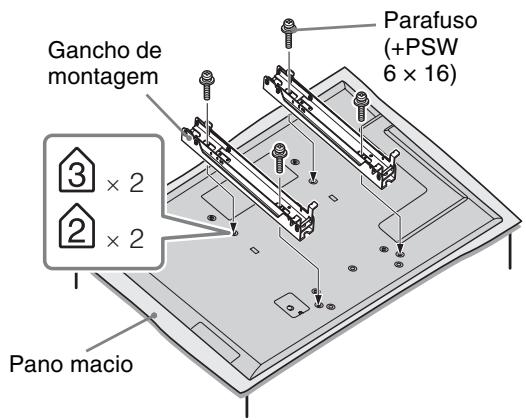

Gancho de montagem Parafuso (+PSW 6 × 16) 3 × 2 2 × 2 Pano macio

[Non-Text]

• Fixe o gancho de montagem, utilizando os quatro parafusos fornecidos com o Suporte de Montagem na Parede.
• Ao voltar a colocar o suporte de fixação para mesas, certifique-se de que aperta os parafusos (anteriormente removidos) nos orifícios originais na parte traseira do televisor.

Tabela/diagrama de localizações do gancho e dos parafusos

Nome do modeloKDL-	Localização dos parafusos	Localização do gancho
	SU-WL500	SU-WL500
60NX72x	d, g	a
55HX92x/55HX82x/55NX72x	e, j	b
46HX92x/46HX82x/46NX72x
40NX72x

SU-WL500

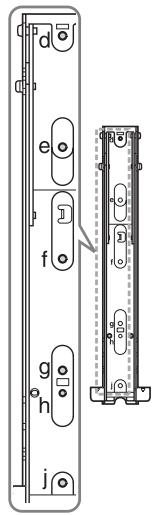

Localização dos parafusos

Ao instalar o gancho de montagem no televisor.

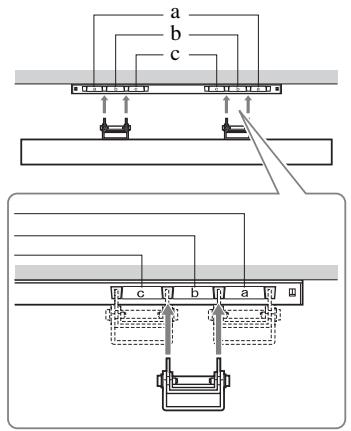

Localização do gancho

Ao instalar o televisor no suporte de base.

d e f g h j

a b c

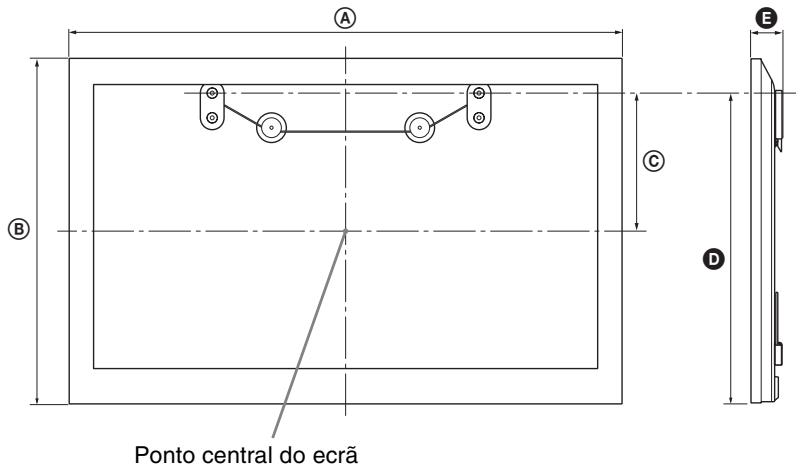

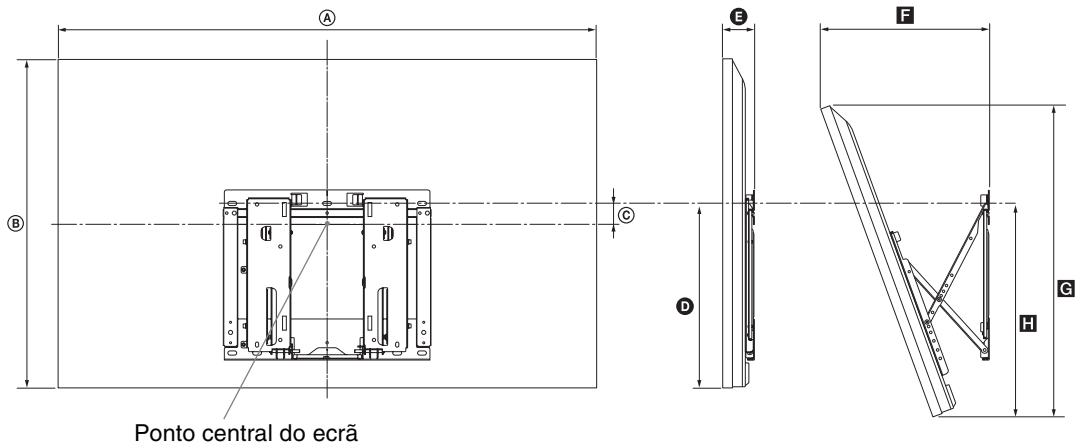

Tabela de dimensões de instalação do televisor

① SU-WH500

A B C D E Ponto central do ecrã

② SU-WL700

Os números na tabela podem variar ligeiramente consoante a instalação.

ATENÇÃO

A parede onde irá ser instalado o televisor deve ser capaz de suportar um peso, pelo menos, quatro vezes superior ao do televisor. Consulte “Características técnicas” (página 25-26) para ver o respectivo peso.

Informações de segurança

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque eléctrico ou avaria e/ou feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente eléctrica facilmente acessível.
• Coloque-o numa superfície estável e nivelada.
• Só técnicos de assistência qualificados devem realizar as instalações de parede.

• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:

• Suporte de Suspensão na Parede: SU-WH500

• Suporte para Montagem na Parede: SU-WL700 (excepto para KDL-60NX72x) SU-WL500

• Suporte de televisor: SU-B551S (KDL-55HX92x, KDL-55HX82x, KDL-55NX72x) SU-B461S (KDL-46HX92x, KDL-46HX82x, KDL-46NX72x) SU-B401S (KDL-40NX72x)

• Quando fixar os ganchos de montagem no televisor, utilize os parafusos fornecidos com o Suporte para montagem na parede. Os parafusos fornecidos têm de 8 mm a 12 mm de comprimento quando medidos a partir da superfície de fixação do gancho de montagem.
  O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte para montagem na parede.
  A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

8 mm - 12 mm

Parafuso (fornecido com o Suporte de montagem na parede)

Gancho de montagem Fixação do gancho na parte de trás do televisor

Transporte

• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande.
• Se pegar no televisor para o transportar, agarre-o como se mostra na figura da direita. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.

- Não exponha o televisor a choques ou vibrações excessivas durante o transporte.

- Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objecto na caixa.

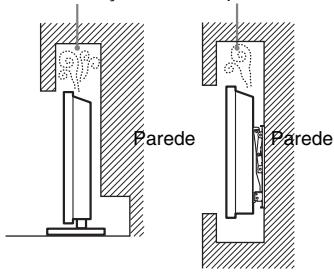

• Deixe espaço à volta do televisor como mostrado abaixo.
• Recomendamos fortemente que utilize o suporte para montagem na parede da Sony para permitir uma circulação de ar adequada.

Instalação na parede

30 cm 10 cm 10 cm 10 cm

Deixe pelo menos este espaço à volta do televisor.

Instalação com base

10 cm 30 cm 10 cm 6 cm

Deixe pelo menos este espaço à volta do televisor.

• Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:
• Não instale o televisor em posição horizontal, às avessas, para trás ou de lado.
• Não coloque o televisor numa estante, num tapete, numa cama ou num armário.
• Não tape o televisor com panos, por exemplo, cortinas nem com outros objectos, como jornais, etc.
• Não instale o televisor como mostrado abaixo.

Circulação de ar bloqueada.

Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque eléctrico ou avaria e/ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este televisor funciona apenas com corrente alterna de 220-240 V.
• Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efectuar as ligações.
• Desligue o cabo de alimentação da tomada eléctrica antes de trabalhar com o televisor ou de deslocá-lo.
• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.

Notas

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objectos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à parede.

Utilização proibida

Não instale/utilize o televisor em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o televisor pode funcionar mal e provocar um incêndio, choque eléctrico, avaria e/ou feridas.

Local:

• Ao ar livre (sob a luz solar directa), perto do mar, num navio ou outra embarcação, dentro de um veículo, em instituições médicas, locais instáveis, perto de água, chuva, humidade ou fumo.
• Se o televisor for colocado no balneário de uma piscina pública ou estância termal, o televisor poderá ficar danificado pelo enxofre presente no ar, etc.

• Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar directa.
• Evite deslocar o televisor de um local frio para um local quente. As variações de temperatura do local podem provocar a condensação da humidade. Isto pode fazer como que o televisor apresente uma imagem de fraca qualidade e/ou fraca cor. Se isto acontecer, deixe que a humidade se evapore completamente antes de ligar o televisor.

Ambiente:

• Locais quentes, húmidos ou com muito pó; onde possam entrar insectos; onde possa estar sujeito a vibrações mecânicas, perto de objectos de fogo (velas, etc). O televisor não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objectos que contenham líquidos, como por exemplo vasos, em cima do televisor.
• Não coloque o televisor num local húmido ou com poeiras ou numa divisão com fumo gorduroso ou vapor (junto de fogões ou humidificadores). Poderá ocorrer incêndio, choque eléctrico ou deformação.

- Não instale o televisor em locais sujeitos a temperaturas muito elevadas, como, por exemplo, expostos à luz solar directa ou perto de um radiador ou aparelho de ar condicionado. O televisor poderá sobreaquecer nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do televisor.

Situação:

• Não utilize o televisor quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o televisor da tomada de corrente e da antena durante as trovoadas.
• Não instale o televisor de forma a que este fique projectado para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma pessoa ou objecto bater no televisor.

Peças danificadas:

• Não lance nada contra o televisor. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superfície do televisor rachar, não toque nela até ter desligado o cabo de alimentação. Caso contrário, pode provocar um choque eléctrico.

Quando não estiver a ser utilizado

• Se não vai utilizar o televisor durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
• Como o televisor não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o televisor completamente.

- No entanto, alguns televisores possuem funções que precisam que o televisor fique no modo de espera (standby) para funcionarem correctamente.

Para as crianças

• Não deixe as crianças subir para o televisor.
• Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano.

Se ocorrerem os seguintes problemas...

Desligue o televisor e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer.

Dirija-se a um agente ou centro de assistência Sony para enviar o televisor a um técnico de assistência qualificado para verificação.

Quando:

• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O televisor estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objecto sólido penetrar nos orifícios da caixa.

Aviso

Para evitar incêndios, mantenha velas e outras fontes de chama aberta sempre afastadas deste produto.

Para informação útil sobre os produtos Sony
