Merk	Sony
Model	BRAVIA KDL-55HX920
Producttype	LCD 3D LED televisie
Schermdiagonaal	138,8 cm (55 inch) diagonaal
Resolutie	1920 x 1080 pixels (Full HD)
TV-normen	Analoog: PAL, SECAM, NTSC; Digitaal: DVB-T2 / DVB-T / DVB-C
Geluid	3 luidsprekers van 10 W elk (totaal 30 W)
Voeding	220-240 V wisselstroom, 50 Hz
Verbruik (standaardmodus)	113 W
Sluimerverbruik	0,25 W
Afmetingen met voet	127,8 x 80,3 x 30,8 cm (B x H x D)
Afmetingen zonder voet	127,8 x 77,1 x 3,8 cm (B x H x D)
Gewicht met voet	31,6 kg
Gewicht zonder voet	26,1 kg
Connectiviteit	4 HDMI-ingangen, 2 USB-poorten, Scart, component, pc, optische uitgang, LAN, ingebouwde Wi-Fi
Belangrijkste functies	Actieve 3D, Smart TV, Internetvideo, Wi-Fi, elektronische programmagids, USB-opname
Meegeleverde accessoires	Afstandsbediening, tafelstandaard, schroeven, AV/Scart-adapters, 3D-bril (x2), etuis, gebruikershandleiding
Onderhoud en reiniging	Reinig met een zachte, droge doek; gebruik geen oplosmiddelen of schurende middelen
Veiligheid	Niet blootstellen aan regen of vocht; ventilatieopeningen niet blokkeren; gebruik een goedgekeurde Sony muurbeugel
Repareerbaarheid	Een gekwalificeerde Sony-technicus inschakelen; reserveonderdelen verkrijgbaar via de klantenservice

Veelgestelde vragen - BRAVIA KDL-55HX920 SONY

Hoe installeer ik de tafelstandaard van de televisie?

Plaats de televisie met het scherm naar beneden op een zachte ondergrond. Lijn de geleidepennen van de standaard uit met de gaten in de televisie en bevestig ze met de meegeleverde schroeven (M6 x 14) met een aandraaimoment van ongeveer 1,5 N·m. Raadpleeg de gebruikershandleiding voor specifieke modellen.

Hoe verbind ik de televisie met internet via Wi-Fi?

Druk op HOME, ga naar Netwerk > Netwerkinstellingen en kies Draadloze netwerkinstellingen. Selecteer uw netwerk (SSID) en voer indien nodig de beveiligingssleutel in. U kunt ook de WPS-knop van uw router gebruiken.

Hoe bekijk ik 3D-inhoud?

Zorg ervoor dat de meegeleverde 3D-bril is ingeschakeld. Druk op de 3D-knop op de afstandsbediening om de 3D-modus te activeren. De bron moet compatibel zijn met 3D. Volg bij games de aanbevelingen voor regelmatige pauzes.

Hoe reinig ik het LCD-scherm?

Haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om stof te verwijderen. Bij vlekken de doek licht bevochtigen met water en een mild reinigingsmiddel. Nooit vloeistof rechtstreeks op het scherm spuiten en geen oplosmiddelen gebruiken.

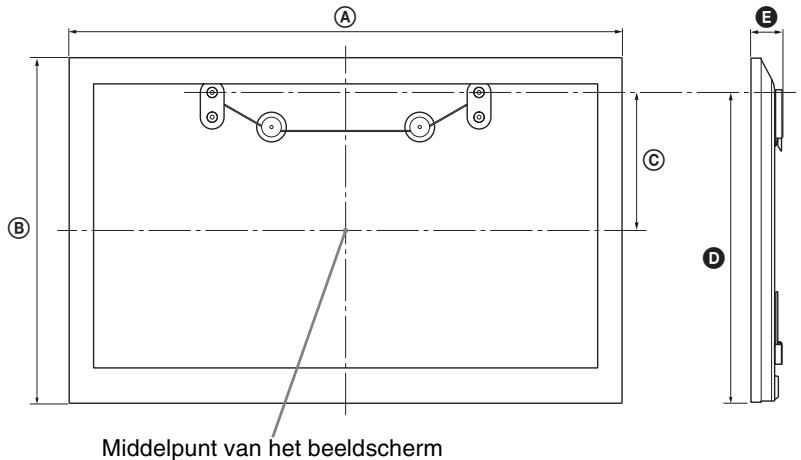

Hoe bevestig ik de televisie aan de muur?

Gebruik een goedgekeurde Sony muurbeugel (SU-WH500, SU-WL500 of SU-WL700). Verwijder de schroeven aan de achterzijde van de televisie, bevestig de montagehaken die bij de beugel worden geleverd en hang de televisie aan de muur. De installatie moet worden uitgevoerd door een professional.

Wat te doen als de afstandsbediening niet werkt?

Vervang de batterijen met inachtneming van de polariteit. Als het probleem aanhoudt, staat de televisie mogelijk in de SYNC-modus: druk op SYNC MENU, selecteer TV-bediening en vervolgens Start (Menu) of Opties.

Hoe reset ik de pincode voor ouderlijk toezicht?

Als u het wachtwoord bent vergeten, voert u 9999 in als pincode. Deze code wordt altijd geaccepteerd om de ouderlijke blokkering te resetten.

Hoe gebruik ik de ingebouwde handleiding (i-Manual)?

Druk op de i-MANUAL-knop op de afstandsbediening. Gebruik de pijltjestoetsen om door de categorieën te navigeren en bevestig met de centrale knop. De handleiding behandelt alle functies van de televisie.

Hoe sluit ik een USB-harde schijf aan voor opname?

Sluit de harde schijf aan op de USB-poort met de aanduiding HDD REC. Druk op HOME, ga naar Instellingen > Opname om de schijf indien nodig te formatteren. Vervolgens kunt u opnames plannen via de programmagids.

Welke videoformaten worden ondersteund?

De televisie speelt DivX-, MPEG-2- en H.264/MPEG-4 AVC-video's af. Voor USB-bestanden omvatten de compatibele formaten MP4, AVI, MKV, enz. Raadpleeg de i-Manual voor de volledige lijst.

GEBRUIKSAANWIJZING BRAVIA KDL-55HX920 SONY

Bedankt dat u hebt gekozen voor dit Sony-product. Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiging voor EMC en product veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service/garantie documenten.

Opmerkingen betreffende de digitale televisiefunctie

• Functies met betrekking tot digitale televisie (DV3) werken alleen in landen of gebieden waar DVB-T (MPEG-2 en H.264/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is tot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.
• Uw kabelleverancier kan voor een dergelijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.
• Dit televisietoestel voldoet aan de DVB-T- en DVB-C-specificaties, maar de compatibiliteit met toekomstige DVB-T digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.
• Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders.

[NO TEXT]

• De "x" die wordt weergegeven in de modelnaam komt overeen met een cijfer dat betrekking heeft op het ontwerp, de kleur of het tv-systeem.

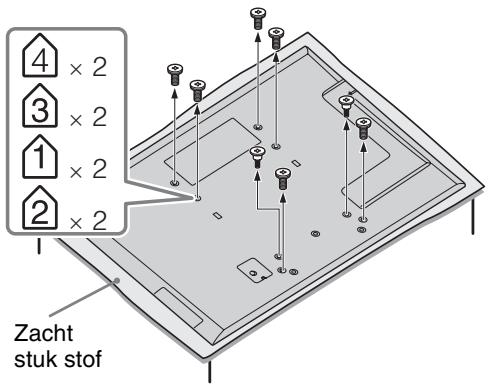

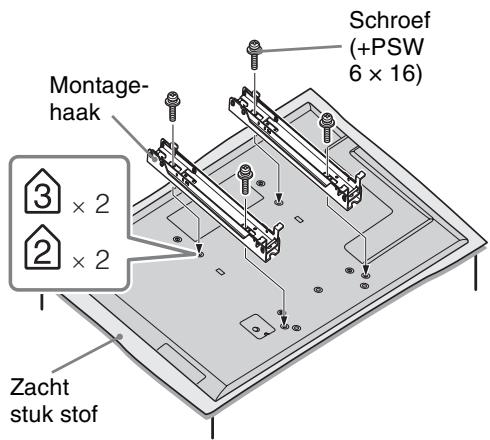

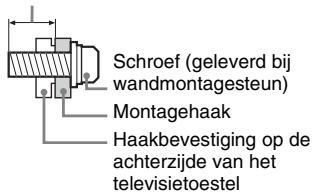

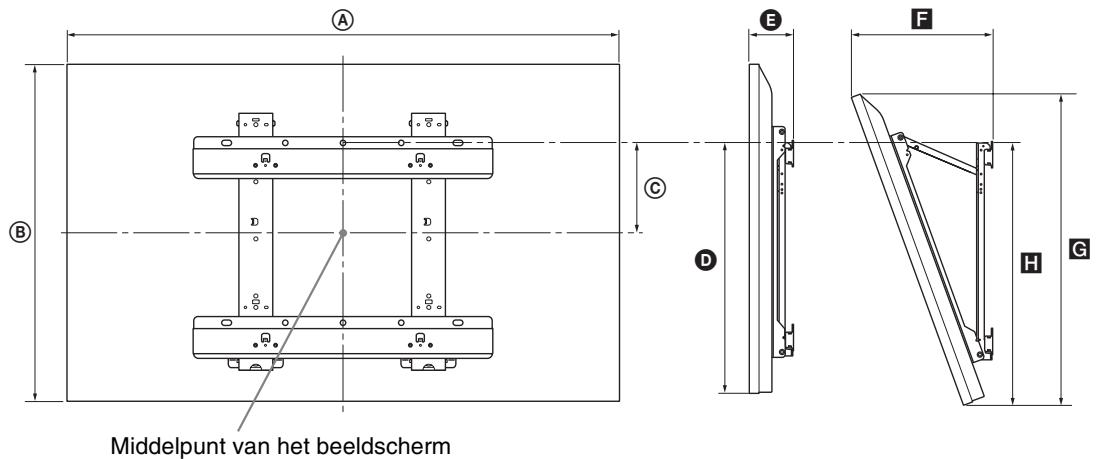

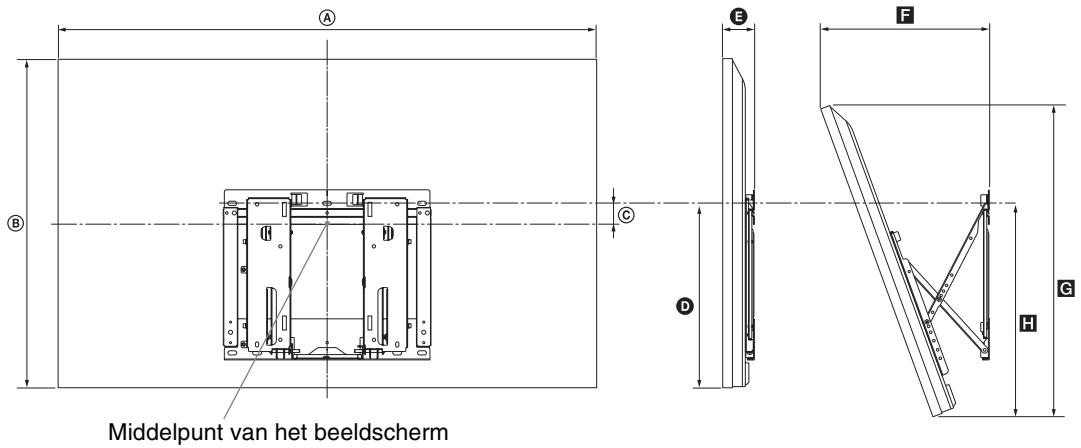

• Instructies voor het "Installeren van de wandmontagesteun" staan vermeld in de gebruiksaanwijzing van deze televisie.
• De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van het model van uw tv.
• De illustraties van de afstandsbediening in deze gebruiksaanwijzing laten de RM-ED044 zien, tenzij anders aangegeven.
• Lees "Veiligheidsinformatie" (pagina 32) alvorens de televisie te gebruiken. Bewaar deze handleiding zodat u deze in de toekomst kunt raadplegen.

Informatie over handelsmerken

DVB is een gedeponeerd handelsmerk van het DVB Project.

HDMI, het HDMI-logo en High Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

DLNA®, het DLNA-logo en DLNA CERTIFIED® zijn handelsmerken, servicemerken of certificaatmerken van Digital Living Network Alliance.

DivX® is een videocompressietechnologie ontwikkeld door DivX, Inc.

DivX®, DivX Certified® en geassocieerde logo's zijn handelsmerken van DivX, Inc. en worden gebruikt onder licentie.

OVER DIVX VIDEO: DivX® is een digitaal videoformaat ontwikkeld door DivX, Inc. Dit product is een officieel DivX Certified-product dat DivX-video's afspeelt. Surf naar www.divx.com voor meer informatie en softwaretools voor het converteren van uw bestanden naar DivX-video.

OVER DIVX VIDEO-ON-DEMAND: dit DivX Certified®-apparaat moet geregistreerd zijn om DivX Video-on-Demand (VOD)-inhoud te kunnen afspelen. Om de registratiecode aan te maken, gaat u naar het onderdeel DivX VOD in het instelmenu van het apparaat. Surf naar vod.divx.com met deze code om het registratieproces te voltooien en meer te weten te komen over DivX VOD.

Vervaardigd onder licentie van Dolby Laboratories. Dolby en het dubbele D-symbol zijn handelsmerken van Dolby Laboratories.

"BRAVIA" en BRAVIA zijn handelsmerken van Sony Corporation.

TrackID is een handelsmerk of gedeponeerd handelsmerk van Sony Ericsson Mobile Communications AB.

Muziek- en videoherkenningstechnologie en gerelateerde gegevens worden verstrekt door Gracenote®. Gracenote is de industrienorm voor de verstrekking van muziekherkenningstechnologie en gerelateerde inhoud. Meer informatie vindt u op www.gracenote.com.

CD-, DVD-, Blu-ray Disc- en muziek- en videogerelateerde gegevens van Gracenote, Inc., beschermd door auteursrechten © 2000-nu Gracenote. Gracenote Software, beschermd door auteursrechten © 2000-nu Gracenote. Een of meerdere patenten die het eigendom zijn van Gracenote zijn van toepassing op dit product en deze service. Raadpleeg de Gracenote-website voor een niet-exhaustieve lijst van geldende Gracenote-patenten. Gracenote, CDDB, MusicID, MediaVOCS, het Gracenote-logo en -logotype en het logo "Powered by Gracenote" zijn handelsmerken of gedeponeerde handelsmerken van Gracenote in de Verenigde Staten en/of andere landen.

Het logo "FACE DETECTION" is een handelsmerk van Sony Corporation.

Opmerking voor draadloos signaal

1. Hierbij verklaart Sony dat dit toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

Raadpleeg de volgende URL om de gelijkvormigheidsverklaring (DoC) voor de R&TTE-richtlijn te verkrijgen:

http://www.compliance.sony.de/

1. Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen

Het draadloze systeem van een tv kan worden gebruikt in de volgende landen:

Oostenrijk, België, Bulgarije, Cyprus, Tsjechië, Denemarken, Estland, Finland, Frankrijk, Duitsland, Griekenland, Hongarije, IJsland, Ierland, Italië, Letland, Liechtenstein, Litouwen, Luxemburg, Malta, Nederland, Noorwegen, Polen, Portugal, Slowakije, Roemenië, Slovenië, Spanje, Zweden, Zwitserland, Turkije en het Verenigd Koninkrijk.

Deze apparatuur kan worden gebruikt in andere niet-Europese landen.

Draadloos tv-systeem - reglementering

Voor klanten in Italië

□ wat privégebruik betreft, door het wettelijk decreet van 1.8.2003, nr. 259 ("Code of Electronic Communications"). Artikel 104 in het bijzonder geeft aan wanneer een algemene goedkeuring op voorhand moet worden verkregen en Art. 105 wanneer vrij gebruik is toegelaten;
☐ met inachtneming van de voorziening aan het publiek van RLAN-toegang tot telecomnetwerken en -diensten (bv. draadloos tv-systeem), door het ministerieel decreet van 28.5.2003, zoals geamendeerd, en Art. 25 (algemene goedkeuring voor elektronische communicatienetwerken en diensten) van de Code of electronic communications.

Voor klanten in Noorwegen

Gebruik van deze radioapparatuur is niet toegelaten in het geografische gebied binnen een straal van 20 km vanaf het centrum van Ny-Ålesund, Svalbard.

Voor klanten in Cyprus

De eindgebruiker moet de RLAN-apparaten (of WAS of Wi-Fi) inschrijven bij het departement van elektronische communicatie (Department of Electronic Communications) (P.I. 365/2008 en P.I. 267/2007).

P.I. 365/2008 is de regeling betreffende radiocommunicatie (categorieën van stations onderworpen aan algemene autorisatie en registratie) van 2008.

P.I. 267/2007 is de algemene autorisatie voor het gebruik van radiofrequenties door Radio Local Area Networks en door Wireless Access Systems, inclusief Radio Local Area Networks (WAS/RLAN).

Voor klanten in Frankrijk

De WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitsluitend bestemd voor gebruik binnen gebouwen. Gebruik van de WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie buiten gebouwen is verboden op het Franse grondgebied. Zorg ervoor dat de WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitgeschakeld voor u deze buiten gebouwen gebruikt. (ART-bepaling 2002-1009 zoals aangepast in ART-bepaling 03-908 met betrekking tot beperkingen voor het gebruik van radiofrequenties).

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (maand/jaar) en de voedingsklasse (in overeenstemming met de toepasselijke veiligheidsreglementen) bevinden zich op de achterkant van de tv en verpakking.

Voorzorgsmaatregelen

Televisie kijken

- Sommige mensen kunnen ongemakken ervaren (vermoeide ogen, vermoeidheid of misselijkheid) bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. Sony raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. De lengte en de frequentie van de nodige rustpauzes variëren van persoon tot persoon. U moet zelf beslissen wat voor u het best is. Als u ongemakken ervaart, dient u het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games stop te zetten tot het ongemak over is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i) de gebruiksaanwijzing van alle andere apparaten of media die u gebruikt in combinatie met deze tv en (ii) onze website (http://www.sony-europe.com/myproduct) voor de recentste informatie. De ogen van jonge kinderen (vooral jonger dan zes jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv. een kinderarts of oogarts) voor u jonge kinderen 3D-beelden laat bekijken of stereoscopische 3D-games laat spelen. Volwassen dienen ervoor te zorgen dat jonge kinderen de bovenstaande aanbevelingen opvolgen.

• Gebruik of bewaar de 3D Bril of de batterij niet in de buurt van vuur of op plaatsen met een hoge temperatuur, bv. in direct zonlicht of in een auto die in de zon staat.
• Wanneer u de gesimuleerde 3D-functie gebruikt, dient u er rekening mee te houden dat het weergegeven beeld niet helemaal gelijk is aan het oorspronkelijke beeld ten gevolge van de conversie die door de televisie wordt uitgevoerd.
• Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.
• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen.

LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.
• Druk en kras niet op het scherm en plaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.
• Als het televisietoestel op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.
• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.
• Het scherm en de kast worden warm als het televisietoestel wordt gebruikt. Dit duidt niet op een defect.
• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik.

Sommige fluorescentielampen in het televisietoestel bevatten ook kwik (behalve lcd-televisies met achtergrondverlichting d.m.v. leds).

Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.

- Stel het lcd-scherm niet bloot aan hevige impact of schokken. Het schermglas kan barsten of uiteenspatten en verwondingen veroorzaken.

Schermoppervlak/kast van het televisietoestel behandelen en reinigen

Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt.

Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.
• Geen water of schoonmaakmiddelen direct op de TV sproeien. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen waardoor een technische storing kan optreden.
• Gebruik geen schuursponsje, alkalisch/ zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.

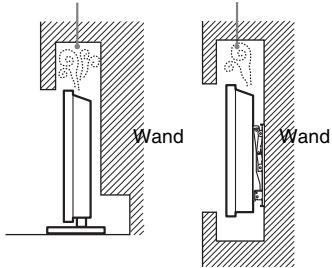

• Het wordt aanbevolen de ventilatie-openingen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.
• Als u de hoek van het televisietoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.
• Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.

(Waarschuwing bij gebruik van de afstandsbediening) Opmerkingen

- Let op de + en de - bij het plaatsen van de batterijen.

- Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.

- Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.

- Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.

- Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

Draadloze functie van het toestel

• Gebruik dit apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien de medische apparatuur beschadigd kan worden.
• De signalen die dit toestel verzendt/ ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan.

Wegwerpen van het televisietoestel

Verwijdering van oude elektrische en elektronische apparaten (toepasbaar in de Europese Unie

en andere Europese landen met gescheiden afvalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Pb

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke

inzamelingssystemen)

Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Aan de slag

De accessoires controleren....8

Batterijen in de afstandsbediening plaatsen 8

1: De tafelstandaard bevestigen 8

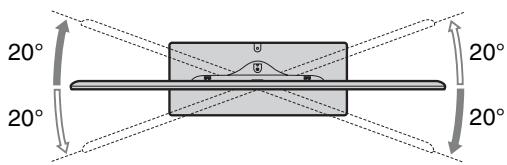

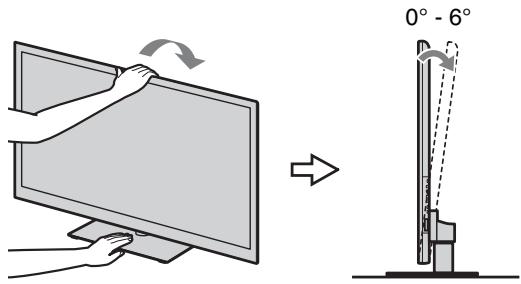

2: De kijkhoek van de tv aanpassen 10

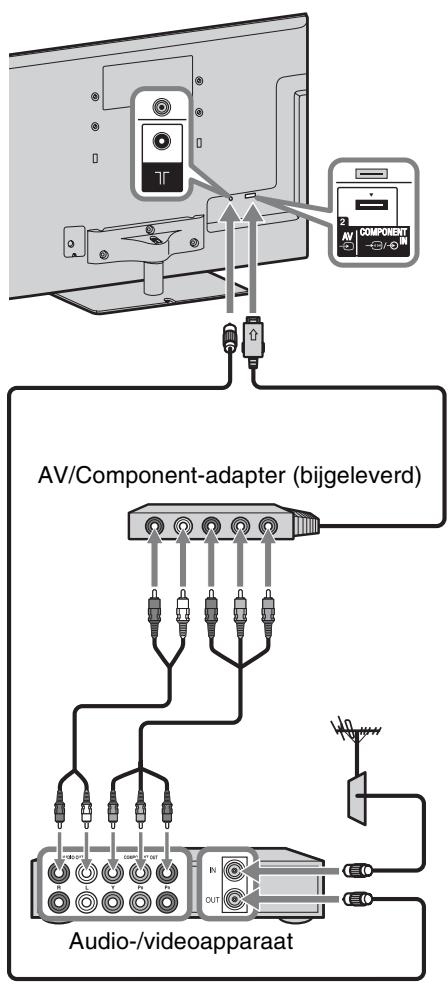

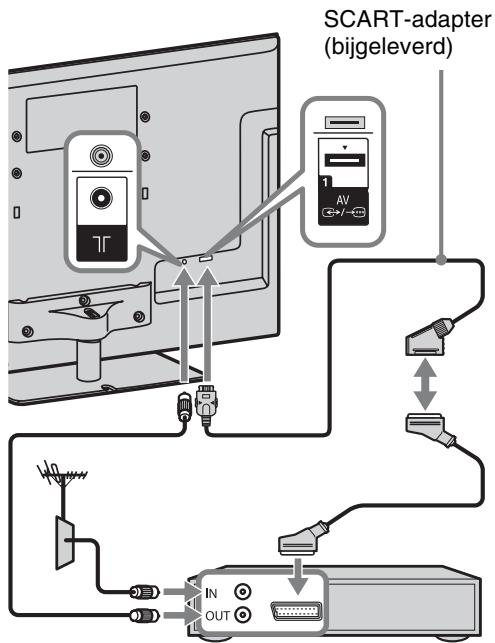

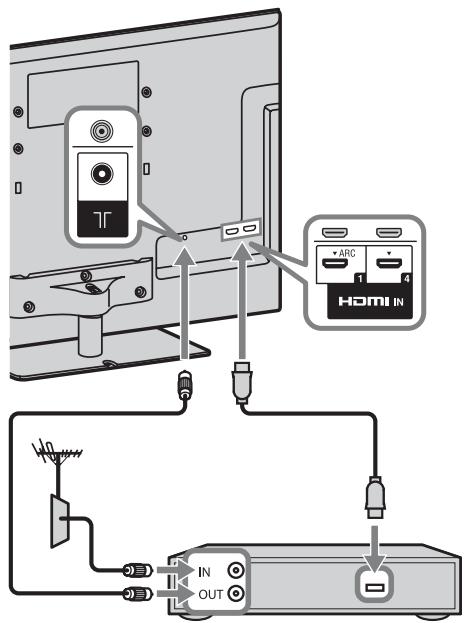

3: Een antenne/Set Top Box/recorder (bv. dvd-recorder) aansluiten....10
4: Audio-/videoapparatuur aansluiten 11

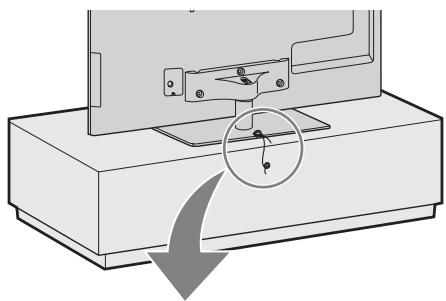

5: Voorkomen dat de tv omvalt 12

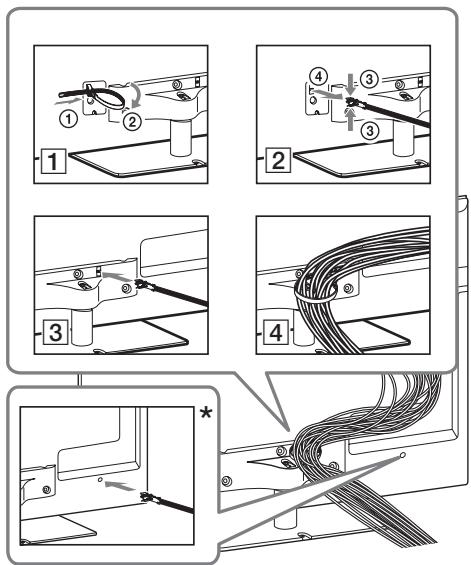

6: De kabels samenbundelen....12

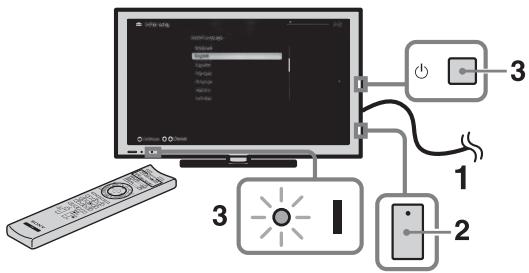

7: De eerste instellingen uitvoeren....13

Uw BRAVIA-tv gebruiken

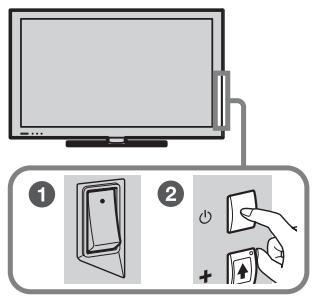

Tv kijken....14

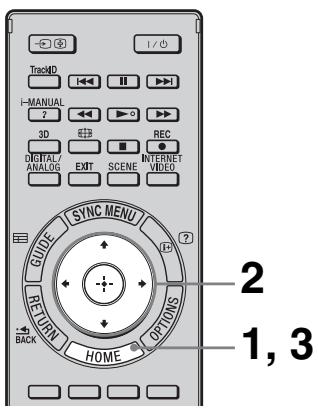

Verschillende functies en instellingen selecteren (menu Start)....16

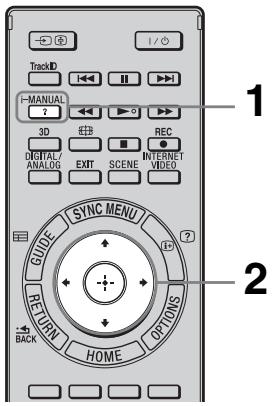

Gebruiksaanwijzing weergeven (i-Manual) 18

Netwerkinstellingen

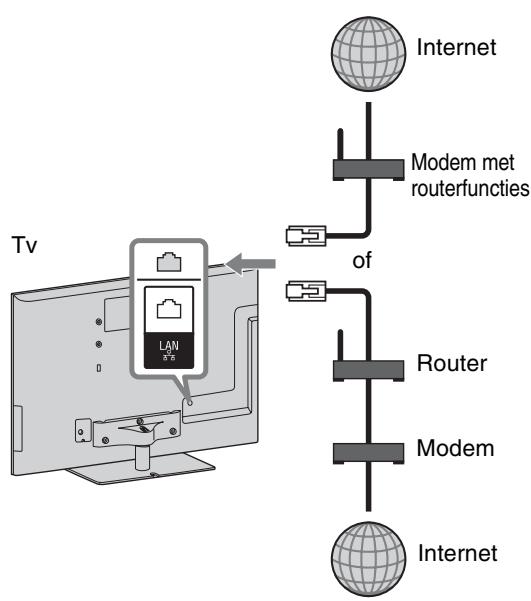

Een bekabeld netwerk voorbereiden....20

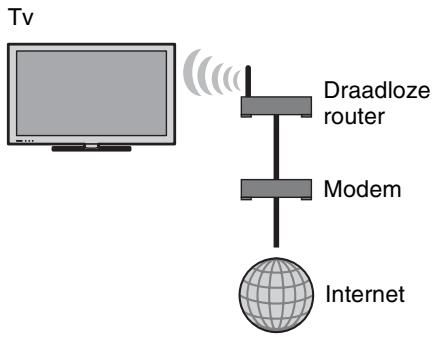

Een draadloos LAN voorbereiden....20

De internetverbinding configureren....21

Als u geen verbinding kunt maken met internet....22

Instellingen voor serverweergave aanpassen....23

Overige informatie

Problemen oplossen 24

Veiligheidsinformatie 32

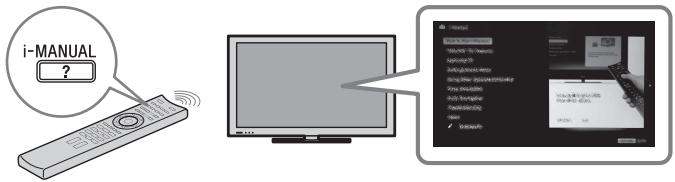

Nadat u uw BRAVIA-tv geïnstalleerd hebt en de basis bediening geleerd hebt met deze handleiding, kunt u de ingebouwde handleiding (i-Manual) raadplegen voor de verdere verduidelijking van de functies van uw tv.

Deze tv heeft een ingebouwde gebruiksaanwijzing (i-Manual).

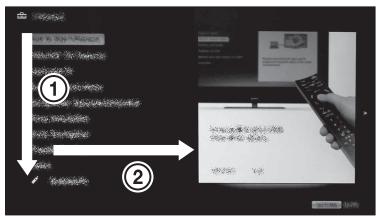

Om de i-Manual te openen, drukt u op i-MANUAL op de afstandsbediening en selecteert u een item.

Raadpleeg pagina 18 van deze gebruiksaanwijzing. De inhoud van de i-Manual kan verschillend zijn afhankelijk van het model/de regio/het gebied.

Inhoud van de i-Manual

i-Manual gebruiken

"BRAVIA"-tv-functies

3D-functie

Intelligente omgevingssensor

"BRAVIA"-internetvideo

Internetwidgets

Draadloos LAN

"BRAVIA" Sync met "Controle voor HDMI"

TrackID™/Muziek zoeken/Video zoeken

USB HDD-opname

Tv kijken

3D-functie

Foto's/Muziek/Video's

Tweelingbeeld (PIP)

Tweelingbeeld (P&P)

NVOD/MF

Instellingen/Startmenu

Over het startmenu

Instellingen

Weergave-instellingen

Geluid

Systeem settings

i-Manual

Digitaal Set-up

Productondersteuning

Andere apparatuur/internet gebruiken

Videocassetterecorder/dvd-speler

Audiosysteem

USB-apparaat (bv. digitale camera)

Fotokader

HDMI-apparatuur

Internet/draadloos LAN

Thuisnetwerk

Pc

Beschrijving van de onderdelen

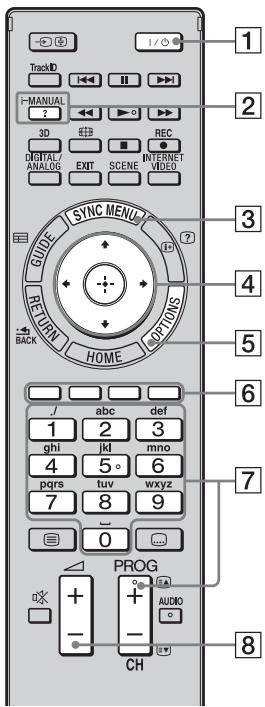

Afstandsbediening

Tv-bedieningselementen en -indicators

Aansluitingen

Problemen oplossen

Index

Bladwijzers

De accessoires controleren

Afstandsbediening (1)

AAA-batterijen (type R3) (2)

Tafelstandaard (1) ^*1

Bevestigingsschroeven voor

tafelstandaard (M5 × 16) (3)

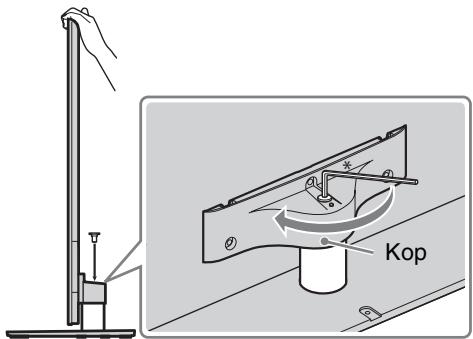

( behalve KDL-60NX72x)

Montageschroeven voor tafelstandaard (M6 × 14) (4)

(alleen KDL-60/55/46NX72x,

KDL-55/46HX92x, KDL-55/46HX82x)

Montageschroeven voor tafelstandaard (M6 × 14) (3)

(alleen KDL-40NX72x)

Inbussleutel (1)

AV/Component-adapter (1)

SCART-adapter (1)

VC-camera en microfoon (1)

(alleen KDL-55/46HX92x)

3D Bril (batterij inbegrepen) (2)

(alleen KDL-55/46HX92x)

Hoes voor 3D Bril (2)

(alleen KDL-55/46HX92x)

Gebruiksaanwijzing (deze handleiding) en andere documenten

*1 Raadpleeg het document geleverd bij de tafelstandaard om de tafelstandaard te monteren.

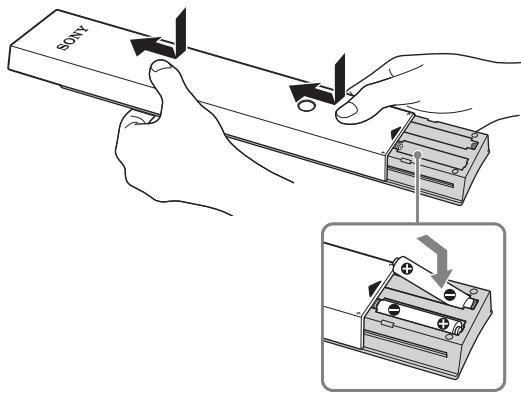

Batterijen in de afstandsbediening plaatsen

SOS

1 Verwijder de beschermfolie.
2 Druk en schuif het deksel omhoog.

1: De tafelstandaard bevestigen

Voor KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x

1 Raadpleeg het document geleverd bij de tafelstandaard voor de juiste bevestigingswijze voor bepaalde tv-modellen.

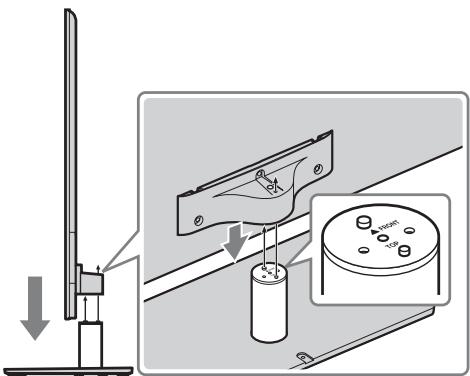

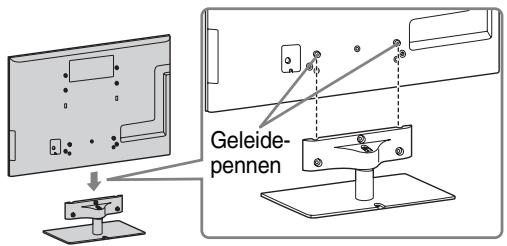

2 Plaats de tv op de tafelstandaard.

Geleide- pennen

• Richt de tv van boven af en schuif deze naar binnen totdat de geleidepennen niet meer zichtbaar zijn.

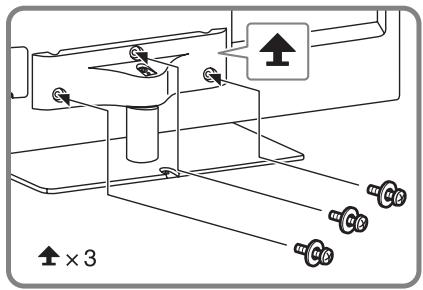

  3 Maak de tv vast aan de tafelstandaard met de bijgeleverde schroeven en volg hierbij de pijltjes ♠ die de schroefgaten markeren.

↑×3

- Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

Voor KDL-60NX72x

1 Lijn de tv uit met de twee pinnen van de tafelstandaard en plaats deze er zacht op. Controleer hierbij dat de markering naar voren gericht is.

2 Bevestig de tv aan de tafelstandaard met de bijgeleverde schroef en inbussleutel.

- Stel het aandraaimoment in op ongeveer 3 N·m {30 kgf·cm}.

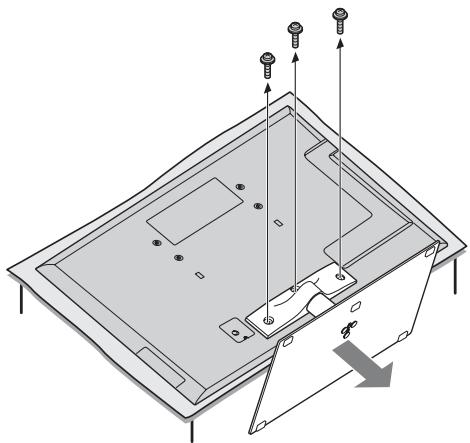

De tafelstandaard van de televisie losmaken

Om de tafelstandaard van de tv los te maken, verwijdert u de schroeven ↑ die bij stap 3 bevestigd werden. Zorg dat u voor de KDL-60NX72x zeker de schroeven ↑ voor het losmaken van de kop verwijdert als de tafelstandaard niet aan de televisie bevestigd is.

• Verwijder de tafelstandaard niet, tenzij u bijbehorende accessoires wilt installeren op de televisie.
• Als u de tafelstandaard van de tv verwijdert, leg het scherm dan met de voorzijde naar beneden gericht op een stabiel werkoppervlak dat groter is dan de tv.
• Om schade aan het oppervlak van het LCD-scherm te voorkomen, dient u een zacht stuk stof op het werkoppervlak te plaatsen.
• Zorg ervoor dat de tv verticaal geplaatst is voor u deze inschakelt. U mag de tv niet inschakelen wanneer het LCD-scherm naar beneden gericht is om een oneven beelduniformiteit te voorkomen.

2: De kijkhoek van de tv aanpassen

De kijkhoek van deze tv kan worden aangepast binnen de aangegeven hoek.

Hoek aanpassen (Draaien) (behalve KDL-60NX72x)

- Als u de hoek aanpast, dient u de standaard met één hand vast te houden om te voorkomen dat de standaard wegglijdt of dat de tv omkantelt.

20° 20° 20° 20°

Hoek aanpassen (Kantelen) (behalve KDL-60NX72x)

0° - 6°

- Zorg ervoor dat er geen obstakels voor de tv staan.

IR-sensor 3D Sync-zender Intelligente omgevingssensor

- Stel de Intelligente omgevingssensor niet bloot aan direct zonlicht of een andere sterke lichtbron; doet u dit wel, dan kunnen er storingen optreden.

3: Een antenne/Set Top Box/recorder (bv. dvd-recorder) aansluiten

• Gebruik een antennekabel met een aansluiting die niet meer dan 14 mm breed is.
• Gebruik een HDMI-kabelconnector van maximaal 12 mm (dikte) × 21 mm (breedte).

Een Set Top Box/recorder (bv. dvd-recorder) aansluiten via SCART

SCART-adapter (bijgeleverd) IN OUT

- Wij raden u aan een haakse universele SCART-kabel te gebruiken voor deze aansluiting.

Een Set Top Box/recorder (bv. dvd-recorder) aansluiten via HDMI

4: Audio-/videoapparatuur aansluiten

AV COMPONENT AV COMPONENT (bijgeleverd) Audio-/videoapparaat

5: Voorkomen dat de tv omvalt

1 Plaats een houtschroef (4 mm diameter, niet bijgeleverd) in de televisiestandaard.
2 Plaats een kolomschroef (M4, niet bijgeleverd) in de schroefopening van de tv.
3 Bevestig de houtschroef en de kolomschroef met een stevige draad (niet bijgeleverd).

De lengte van de M4-machineschroef verschilt afhankelijk van de diameter van het snoer.

Raadpleeg de afbeelding hieronder.

M4-schroef Snoer Tafelstandaard voor televisie 5-6 mm

6: De kabels samenbundelen

• Voordat u de kabels samenbundelt, verwijdert u de kabelhouder van het AC-deksel (zie stap 1 en 2). Gebruik de kabelhouder (zie stap 3) om de andere kabels te bundelen (zie stap 4).
• Bundel het netsnoer niet samen met andere kabels.

* Bevestig de kabelhouder onder de aansluitingen bij installatie aan de wand.

7: De eerste instellingen uitvoeren

1 Sluit de tv aan op een stopcontact.
2 Controleer of de ENERGY SAVING- schakelaar ingeschakeld is (●).
3 Druk op ⏻ op de tv. De I (aan/uit)-aanduiding zal groen oplichten.

De eerste keer dat u de televisie aanzet, verschijnt het menu Taal op het scherm.

- Als u de tv voor de eerste keer inschakelt, heeft deze wat tijd nodig voor interne verwerking voor optimalisering voordat u de eerste instellingen kunt uitvoeren. Er zal geen beeld en geluid zijn en het timerlampje aan de voorzijde van de tv zal ongeveer 40 seconden lang oranje knipperen. Schakel de tv niet tijdens dit proces. Dit proces werd in de fabriek voltooid voor bepaalde televisies.

Volg de instructies op het scherm.

Digitale autom. Afstemming: wanneer u "Kabel" selecteert, raden wij u aan "Snelscan" te selecteren voor een snelle afstemming. Stel "Frequentie" en "Netwerk-ID" in volgens de informatie die u hebt gekregen van uw kabelleverancier. Als er geen zender wordt gevonden met "Snelscan", probeert u "Volledige scan" (dit duurt langer).

- "Volledige scan" is mogelijk niet beschikbaar afhankelijk van uw regio/land.

Programma's sorteren: wijzigt de volgorde van de analoge zenders die opgeslagen zijn op de tv.

1 Druk op ♘/▽ om de zender te selecteren die u naar een nieuwe positie wilt verplaatsen en druk op ⊕.

2 Druk op ⬆/⇨ om de nieuwe positie voor de zender te selecteren en druk op ⊕.

- U kunt ook handmatig afstemmen op zenders.

Tv kijken

- De knoppen 5, ▶, PROG + en AUDIO zijn voorzien van een voelstip. Gebruik de voelstippen als richtpunt wanneer u de tv bedient.

1 Schakel de tv in.

① Schakel de ENERGY SAVING-schakelaar in (●).
② Druk op ⏻ op de tv om de tv in te schakelen.

2 Selecteer een stand.

3 Selecteer een tv-kanaal.

PROG

CH

De Digitale Elektronische Programmagids gebruiken

Druk op GUIDE in de digitale modus om de programmagids weer te geven.

Gebruik daarbij 0-9 om digitale zenders te selecteren. Voor zendernummers 10 en hoger drukt u snel op het volgende cijfer.

Delen en bedieningselementen van de afstandsbediening

Gebruik de bijgeleverde afstandsbediening om uw tv te bedienen. De basisbediening van de afstandsbediening wordt hier uitgelegd. Voor meer informatie over alle functies van de afstandsbediening drukt u op i-MANUAL en raadpleegt u de ingebouwde handleiding (i-Manual) (pagina 18).

TrackID I / ○ MANUAL ? ← → 3D DIGITAL ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK 1 2 3 4 5 6 7 8 9 0 PROG + + - - AUDIO CH

1 I/

Druk hierop om de tv in en uit te schakelen vanuit de stand-by stand.

2 i-MANUAL

Hiermee geeft u de ingebouwde handleiding (i-Manual) weer.

3 SYNC MENU

Hiermee geeft u het BRAVIA Sync-menu weer om apparatuur te bedienen die compatibel is met BRAVIA Sync en aangesloten is op de tv.

4 ↗/↓/↔/→/⊕

Hiermee kunt u de cursor op het scherm bewegen en het item bevestigen.

5 OPTIONS

Hiermee kunt u een lijst weergeven met handige functies en snelkoppelingen voor menu's. De menu-items verschillen afhankelijk van de huidige invoer en/of inhoud.

6 Kleurtoetsen

Als de kleurtoetsen beschikbaar zijn, verschijnen er een begeleidende bedieningsinstructies op het scherm.

7 PROG/CH +/-/cijfer-toetsen

Hiermee selecteert u zenders in de tv-stand.

8 ∠+/-

Hiermee regelt u het volume.

Achterzijde van afstandsbediening

Verschillende functies en instellingen selecteren (menu Start)

U kunt alle functies vanuit het menu Start selecteren.

Raadpleeg pagina 17 voor een overzicht van het menu Start.

Trac4D I-MANUAL 2 3D DIGITAL/ ANALOG EXIT REC INTERNET VIDEO SYNC MENU RETURN HOME OPTIONS BACK 1, 3 2

① 10°

Items selecteren in het menu Start (bv. "Instellingen" selecteren)

① Druk op / om "Instellingen" te selecteren. De inhoud van "Instellingen" wordt rechts weergegeven.
② Druk op ♠/▽ om "Weergave-instellingen" te selecteren.
③ Druk op ⊕ om het menu te openen. Druk aan de hand van de instructies op het scherm op ↗/▽/⇔/⇨ om items te selecteren en druk op ⊕ om te bevestigen.

3 Druk op HOME om af te sluiten.

Overzicht van het menu Start

Nadat u op HOME hebt gedrukt op de afstandsbediening, verschijnen de volgende pictogrammen als categorieën. De categorieën zijn beschikbaar afhankelijk van het model van uw tv, de regio, het land en de omstandigheden van uitzending.

	TV	U kunt een lijst met tv-kanalen of een programmagids kiezen.
	Media	U kunt genieten van foto's/muziek/video's via USB-apparaten of het thuisnetwerk.
	Ingangen	U kunt apparatuur selecteren die aangesloten is op de tv.
	Favorieten/Historie	Biedt snelle toegang tot uw vaak gebruikte en recent bekeken items, zoals tv-zenders, externe ingangen of uw mediabestanden.
	Instellingen	Bevat alle nodige configuraties om de instellingen van uw tv naar uw voorkeur aan te passen.
	Widgets	Biedt toegang tot Widgets.
	Toepassingen	U kunt genieten van verschillende toepassingen, zoals "Muziek zoeken", "Internet pagina", enz.
	Qriocity	Naar de onlinedienst "Qriocity" gaan.
	Internetinhoud	U kunt genieten van internetinhouddiensten.
	Aanbevelingen	Geeft op basis van uw weergavegeschiedenis aanbevelingen voor programma's die u mogelijk leuk vindt.
	Opnames	U kunt timeropnames maken op een aangesloten USB HDD-apparaat en kiezen welke opgenomen inhoudt u afspeelt.

Gebruiksaanwijzing weergeven (i-Manual)

De gebruiksaanwijzing is geïntegreerd in uw BRAVIA-tv en kan op het scherm worden weergegeven.

Voor meer informatie over de functies van uw tv opent u de i-Manual met één druk op een knop.

TrackID I / 1 MANUAL 3D E REC DIGITAL/ ANALOG EXIT SCENE INTERNET VIDEO SYNC MENU GUIDE RETURN HOME 2 BACK

1 Druk op i-MANUAL.

i-MANUAL

2 Druk op //// om items te selecteren.

① Druk op ♗/▽ om een item te selecteren. De inhoud van het item wordt rechts weergegeven als de tweede laag.
② Druk op om naar de tweede laag te gaan.
③ Druk op ♠/▽ om een item te selecteren vanaf de tweede laag.
Rechts wordt een overzicht van het item weergegeven.
Als er een derde laag beschikbaar is, herhaalt u deze stap om het overzicht van het item weer te geven.
④ Druk op om een item te selecteren.
De inhoud wordt weergegeven.

③ 3

④

Beschrijving van het i-Manual-scherm

Druk op ⇔ om terug te keren naar de vorige pagina

Druk op ↘ om naar de volgende pagina te gaan

Paginanummer/Totaal aantal pagina's

Druk op RETURN om terug te keren naar de vorige pagina

Druk op ⊕ om de functie te starten

- Dit wordt alleen weergegeven als de functie beschikbaar is.

Bladwijzers gebruiken

De i-Manual heeft een bladwijzerfunctie. U kunt een bladwijzer toevoegen aan pagina's met behulp van de kleurtoetsen aan de hand van de instructies onderaan het scherm. Om uw geregistreerde bladwijzers te raadplegen, gaat u naar de startpagina van de i-Manual en selecteert u "Bladwijzers".

De laatst weergegeven pagina in het geheugen opslaan

i-Manual slaat de laatst weergegeven pagina in het geheugen op. Druk op i-MANUAL terwijl u zich in het i-Manual-scherm bevindt om terug te keren naar het tv-scherm. Als u opnieuw op i-MANUAL drukt, verschijnt de informatie die u de vorige keer zag. Als u de i-Manual wilt bekijken vanaf de startpagina, keert u terug naar de startpagina aan de hand van de instructies op het scherm of drukt u op HOME en selecteert u "i-Manual" onder "Instellingen" in het menu Start.

- De geheugenfunctie voor de laatste pagina wordt automatisch gereset als u de tv in stand-by stand zet.

Netwerkinstellingen

Als u deze tv met internet verbindt, kunt u van meerdere functies genieten: een foto weergegeven met daarop de locatie op de kaart, internetvideo afspelen, enz. Raadpleeg de i-Manual voor meer informatie over deze functies.

- U zult een internetprovider moeten contacteren om verbinding te maken met internet.

Een bekabeld netwerk voorbereiden

- Gebruik voor LAN-verbindingen een kabel van categorie 7 (niet bijgeleverd).

Een draadloos LAN voorbereiden

Met het ingebouwd draadloos LAN-apparaat kunt u uw tv aansluiten op het internet of uw thuisnetwerk. Met deze functie kunt u eenvoudig verbinding maken met een draadloos LAN en genieten van de voordelen van netwerken in een kabelvrije omgeving. Voordat u de draadloze LAN-functie van de tv configureert, dient u ervoor te zorgen dat er een draadloze LAN-router geconfigureerd is.

Tv Draadloze router Modem Internet

De internetverbinding configureren

Dankzij de netwerkfunctie kunt u de tv met internet verbinden. De manier van instellen verschilt afhankelijk van het soort netwerk en LAN-router. Voordat u de internetverbinding configureert, dient u een LAN-router te configureren. Controleer uw draadloze LAN-omgeving aan de hand van de volgende tabel.

Draadloos LAN

Beveiligd draadloos LAN?

NEEN

→ Type 3

JA ↓

Gebruikt u een draadloze LAN-router die compatibel is met Wi-Fi Protected Setup (WPS)?

NEEN

→ Type 2

JA ↓ Type 1*

Bekabeld LAN → Type 4

* Type 1 is eenvoudiger te configureren als uw router over een automatische instelknop beschikt, bv. Air Station One-Touch Secure System (AOSS). De meeste recente routers zijn met deze functie uitgerust. Controleer uw router.

Type 1: Volg de configuratie voor "Beveiligd netwerk met Wi-Fi Protected Set-up (WPS)".

Type 2: Volg de configuratie voor "Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS)".

Type 3: Volg de configuratie voor "Onbeveiligd netwerk met alle types draadloze LAN-router".

Type 4: Volg de configuratie voor "Bekabelde netwerkconfiguratie".

Type 1: Beveiligd netwerk met Wi-Fi Protected Set-up (WPS)

De WPS-norm zorgt ervoor dat het beveiligen van een draadloos thuisnetwerk zo ongecompliceerd is dat u enkel de WPS-knop hoeft in te drukken op de draadloze LAN-

router. Voordat u een draadloos LAN configureert, controleert u de locatie van de WPS-knop op de router en gaat u na hoe u die gebruikt.

Voor de veiligheid zorgt "WPS (PIN)" voor een pincode voor uw router. De pincode wordt vernieuwd elke keer als u "WPS (PIN)" selecteert.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen".

3 Selecteer "WPS (drukknop)" voor de methode met de drukknop of "WPS (PIN)" voor de methode met PIN.

- De naam van WPS-knop kan verschillen afhankelijk van de router (bv. AOSS-knop).

4 Volg de instructies op het configuratiescherm.

Type 2: Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS)

Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) en beveiligingssleutel (WEP- of WPA-sleutel) nodig. Raadpleeg de gebruiksaanwijzing van uw router als u deze niet kent.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen".

3 Selecteer "Scannen" en selecteer vervolgens een netwerk uit de lijst van gevonden draadloze netwerken.

4 Volg de instructies op het configuratiescherm.

- Als u WPS gebruikt voor het instellen van een netwerk, worden de beveiligingsinstellingen van de draadloze LAN-router geactiveerd en wordt alle apparatuur die voordien verbonden was met het draadloos LAN in een niet-beveiligde toestand, losgekoppeld van het netwerk. Activeer in dat geval de beveiligingsinstellingen van de losgekoppelde apparatuur en verbind de apparatuur opnieuw. U kunt ook de beveiligingsinstellingen van de draadloze LAN-router uitschakelen en vervolgens de apparatuur in een niet-beveiligde toestand met de tv verbinden.

Type 3: Onbeveiligd netwerk met alle types draadloze LAN-router

Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) nodig.

1 Druk op HOME en selecteer vervolgens 📄 > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen".

3 Selecteer "Scannen" en selecteer vervolgens een netwerk uit de lijst van gevonden draadloze netwerken.

4 Volg de instructies op het configuratiescherm.

- Er zal geen beveiligingssleutel (WEP- of WPA-sleutel) vereist zijn aangezien u geen beveiligingsmethode hoeft te kiezen bij deze procedure.

Type 4: Bekabelde netwerkconfiguratie

Voer indien nodig de respectieve alfanumerieke waarden voor uw router in. De items die moeten worden ingesteld (bv. IP-adres, subnetmasker, DHCP) kunnen verschillen afhankelijk van de internetprovider of router. Raadpleeg voor meer informatie de gebruiksaanwijzingen die u van uw internetprovider gekregen hebt of de gebruiksaanwijzingen die bij de router geleverd zijn.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Netwerkinstellingen".
2 Selecteer "Bedrade instellingen".
3 Selecteer "Auto" om het IP-adres en de proxyserver automatisch in te stellen of "Gebruiker" om deze handmatig in te stellen.
4 Volg de instructies op het configuratiescherm.

De netwerkstatus bekijken

U kunt de status van uw netwerk controleren.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Netwerkstatus bekijken".

Als u geen verbinding kunt maken met internet

Maak gebruik van de diagnose om mogelijke oorzaken voor netwerkverbindingsfouten en instellingen te controleren.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Netwerkinstellingen".
2 Selecteer "Netwerkstatus bekijken".
3 Selecteer "Verbindingscontrole". Dit kan enkele minuten duren. U kunt de diagnose niet annuleren nadat u "Verbindingscontrole" hebt geselecteerd.

Instellingen voor serverweergave aanpassen

U kunt ervoor kiezen thuisnetwerkservers weer te geven in het startmenu. Er kunnen maximaal 10 servers automatisch worden weergegeven in het menu Start.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Thuis Netwerk Installatie".
2 Selecteer "Instellingen serverweergave".
3 Selecteer de server die u wilt weergeven in het menu Start en pas de instellingen aan.

Als u geen verbinding kunt maken met uw thuisnetwerk

De tv detecteert of de server correct wordt herkend als u deze niet kunt verbinden met uw thuisnetwerk. Als de resultaten van de diagnose een fout aangeven, controleer dan mogelijke oorzaken en netwerkverbindingen en -instellingen.

1 Druk op HOME en selecteer vervolgens 📋 > "Netwerk" > "Thuis Netwerk Installatie".
2 Selecteer "Serverdiagnoses". De serverdiagnose start. Als de serverdiagnose voltooid is, verschijnt de lijst met resultaten van de diagnose.

Problemen oplossen

Tel hoeveel keer het ⏻ (stand-by)-lampje knippert als het knippert (intervaltijd bedraagt drie seconden).

Druk op ⏻ op de tv om deze uit te schakelen, haal het netsnoer uit het stopcontact en breng uw dealer of het Sony-servicecentrum op de hoogte van het knipperen van het lampje (duur en interval).

Controleer de items in de onderstaande tabellen als het ⏻ (stand-by)-lampje niet knippert.

Raadpleeg ook "Problemen oplossen" in de i-Manual. Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd onderhoudspersoneel.

Omstandigheid	Uitleg/oplossing
Er is geen beeld (scherm is donker) en geen geluid.	• Controleer de aansluiting van de antenne/kabel.• Sluit de tv aan op het stroomnet en druk op ⏻ op de tv.• Als het ⏻ (stand-by)-lampje rood oplicht, drukt u op I/ ⏻.
Er verschijnen kleine zwarte en/of heldere puntjes op het scherm.	• Het scherm is opgebouwd uit pixels. Kleine zwarte en/of heldere puntjes (pixels) op het scherm duiden niet op een storing.
Op sommige programma's kan niet worden afgestemd.	• Controleer de antenne of schotelantenne.
De tv kan niet worden ingeschakeld.	• Controleer of de ENERGY SAVING-schakelaar ingeschakeld is (●).
De tv wordt automatisch uitgeschakeld (de tv wordt in stand-by gezet).	• Controleer of de "Sleep Timer" geactiveerd is of controleer de "Duur"-instelling van "Timer Aan".• Controleer of "Inactiviteit TV Stand-by" geactiveerd is.• Controleer of "Omgevingssensor" geactiveerd is. Wanneer er gedurende een bepaalde periode geen kijker gedetecteerd wordt voor de tv, schakelt het beeld automatisch uit en blijft alleen het geluid van de tv ingeschakeld. Als er daarna nog 30 minuten verstreken zijn, schakelt de tv over naar de stand-by stand.
De afstandsbediening werkt niet.	• Vervang de batterijen.• Mogelijk is de stand SYNC geactiveerd op de tv.Druk op SYNC MENU, selecteer "TV-besturing" en selecteer vervolgens "Start (menu)" of "Optie" om de tv te bedienen.
U bent het wachtwoord voor het "Kinderslot" vergeten.	• Voer 9999 in als PIN-code. (PIN-code 9999 wordt altijd geaccepteerd.)
De ruimte rond de tv wordt warm.	• Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm.U kunt daar warmte voelen bij aanraking met de hand.

Specifications

Systeem
Beeldschermsysteem	LCD-scherm (van het Engelse "Liquid Crystal Display" = display van vloeibare kristallen)
Televisiesysteem	Analoog: afhankelijk van de land-/gebiedkeuze: B/G/H, D/K, L, I, MDigital: DVB-T2 (alleen KDL-60NX723/55HX923/55HX823/55NX723/46HX923/46HX823/46NX723/40NX723)DVB-T/DVB-C
Kleur-/videosysteem	Analoog: PAL, PAL60 (alleen video-ingang), SECAM, NTSC3.58, NTSC4.43 (alleen video-ingang)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Beschikbare kanalen	Analoog: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79Digital: VHF/UHF
Geluidsuitgang	10 W + 10 W + 10 W + 10 W (KDL-60NX72x)10 W + 10 W + 10 W (KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x)
Ingangen/uitgangen
Antennekabel	75 ohm externe aansluiting voor VHF/UHF
→/→AV1	21-pins scart-aansluiting (CENELEC-standaard) inclusief audio/video-ingang, RGB-ingang en TV audio/video-uitgang.
→AV2	Video-ingang (RCA-aansluiting)
→/→COMPONENT IN	Ondersteunde formaten: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio-ingang (RCA-aansluitingen)
HDMI IN1, 2, 3, 4	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: tweekanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby DigitalAnaloge audio-ingang (miniaansluiting) (alleen HDMI IN4)Pc-ingangARC (Audio Return Channel) (alleen HDMI IN1)
→DIGITAL AUDIO OUT (OPTICAL)	Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital)
→AUDIO OUT / ∅	Audio-uitgang (RCA-aansluitingen)Hoofdtelefoonaansluiting
→/→PC IN	PC-ingang (mini D-sub 15 pins)→Pc-audio-ingang (mini-aansluiting)
ψ1, ψ2 (HDD REC)	USB-poort, poort voor USB HDD-apparaat (alleen ψ2)
LAN	CAM-sleuf (Conditional Access Module)
	10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd voor deze tv.)

Modelnaam KDL-		60NX72x	55HX92x	55HX82x	55NX72x
Vermogen en andere
Netspanningsvereisten		220 V – 240 V AC, 50 Hz
Energie-efficiëntieklasse		A	A	A	A
Schermgrootte (diagonaal gemeten)		Ong. 152,5 cm/60 inch	Ong. 138,8 cm/55 inch	Ong. 138,8 cm/55 inch	Ong. 138,8 cm/55 inch
Vermogens-verbruik	in de stand"Thuis"/"Standaard"	114 W	113 W	115 W	112 W
	in de stand"Winkel"/"Levendig"	193 W	190 W	188 W	192 W
Gemiddeld jaarlijks energieverbruik*1		166 kWh	157 kWh	160 kWh	164 kWh
Stand-by-vermogensverbruik*2		0,3 W (15 W in de stand voor bijwerken van de software / EPG)	0,25 W (16 W in de stand voor bijwerken van de software / EPG)	0,25 W (16 W in de stand voor bijwerken van de software / EPG)	0,3 W (15 W in de stand voor bijwerken van de software / EPG)
Beeldschermresolutie		1.920 punten (horizontaal) × 1.080 lijnen (verticaal)
Afmetingen (ong.) (b × h × d)
met tafelstandaard		140,5 × 87,4 × 30,4 cm	127,8 × 80,3 × 30,8 cm	128,0 × 80,4 × 30,5 cm	128,1 × 80,5 × 30,5 cm
zonder tafelstandaard		140,5 × 84,4 × 3,3 cm	127,8 × 77,1 × 3,8 cm	128,0 × 77,4 × 2,7 cm	128,1 × 77,4 × 2,7 cm
Modelnaam KDL-		60NX72x	55HX92x	55HX82x	55NX72x
Gewicht (ong.)
met tafelstandaard		34,3 kg	31,6 kg	28,3 kg	28,2 kg
zonder tafelstandaard		28,8 kg	26,1 kg	23,2 kg	23,1 kg
Bijgeleverde accessoires	Zie "De accessoires controleren" (pagina 8).
Optionele accessoires	Wandmontagesteun: SU-WH500Wandmontagesteun: SU-WL700 (behalve KDL-60NX72x)SU-WL500Tv-standaard: SU-B551S (KDL-55HX92x/55HX82x/55NX72x)3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50USB-adapter voor draadloos LAN
Gebruikstemperatuur	0 °C – 40 °C
Gebruiksvochtigheidsgraad	10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Modelnaam KDL-		46HX92x	46HX82x	46NX72x	40NX72x
Vermogen en andere
Netspanningsvereisten		220 V – 240 V AC, 50 Hz
Energie-efficiëntieklasse		A	A	A	A
Schermgrootte (diagonaal gemeten)		Ong. 116,8 cm/46 inch	Ong. 116,8 cm/46 inch	Ong. 116,8 cm/46 inch	Ong. 101,6 cm/40 inch
Vermogens-verbruik	in de stand "Thuis"/ "Standaard"	84,0 W	83,0 W	82,0 W	66,0 W
	in de stand "Winkel"/ "Levendig"	149 W	153 W	134 W	129 W
Gemiddeld jaarlijks energieverbruik*1		117 kWh	115 kWh	120 kWh	96 kWh
Stand-by-vermogensverbruik*2		0,25 W (15 W in de stand voor bijwerken van de software / EPG)	0,25 W (15 W in de stand voor bijwerken van de software / EPG)	0,25 W (14 W in de stand voor bijwerken van de software / EPG)	0,25 W (14 W in de stand voor bijwerken van de software / EPG)
Beeldschermresolutie		1.920 punten (horizontaal) × 1.080 lijnen (verticaal)
Afmetingen (ong.) (b × h × d)
met tafelstandaard		108,1 × 69,2 × 25,8 cm	108,3 × 69,3 × 25,5 cm	108,4 × 69,4 × 25,5 cm	94,9 × 61,8 × 21,0 cm
zonder tafelstandaard		108,1 × 66,0 × 3,8 cm	108,3 × 66,3 × 2,7 cm	108,4 × 66,3 × 2,7 cm	94,9 × 58,7 × 2,7 cm
Gewicht (ong.)
met tafelstandaard		24,0 kg	21,1 kg	20,1 kg	16,9 kg
zonder tafelstandaard		19,4 kg	16,8 kg	15,8 kg	13,1 kg
Bijgeleverde accessoires		Zie "De accessoires controleren" (pagina 8).
Optionele accessoires		Wandmontagesteun: SU-WH500Wandmontagesteun: SU-WL700SU-WL500Tv-standaard: SU-B461S (KDL-46HX92x/46HX82x/46NX72x)SU-B401S (KDL-40NX72x)3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50USB-adapter voor draadloos LAN
Gebruikstemperatuur		0 °C – 40 °C
Gebruiksvochtigheidsgraad		10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

*1 Energieverbruik per jaar, gebaseerd op het stroomverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.
*² Het gespecificeerde stand-byvermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

De accessoires installeren (wandmontagesteun)

Aan klanten:

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan uw tv te laten installeren door een Sony-dealer of erkende installateur. Probeer niet de wandmontagesteun zelf te installeren.

Aan Sony-dealers en installateurs:

Let goed op de veiligheid tijdens de installatie, het periodiek onderhoud en inspectie van dit product.

Uw televisie kan worden geïnstalleerd met behulp van de wandmontagesteun SU-WH500 (pagina 28) (los verkrijgbaar), of de wandmontagesteun SU-WL700 (behalve KDL-60NX72x) (pagina 28) en de wandmontagesteun SU-WL500 (pagina 29) (los verkrijgbaar).

• Raadpleeg de instructies bij de wandmontagesteun om de installatie correct door te voeren.
• Raadpleeg "De tafelstandaard van de televisie losmaken" (pagina 9).

Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de tv te dragen. Laat altijd de installatie van dit product aan een muur uitvoeren door een Sony-dealer of erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor enigerlei schade of letsel als gevolg van een onjuiste behandeling of installatie.

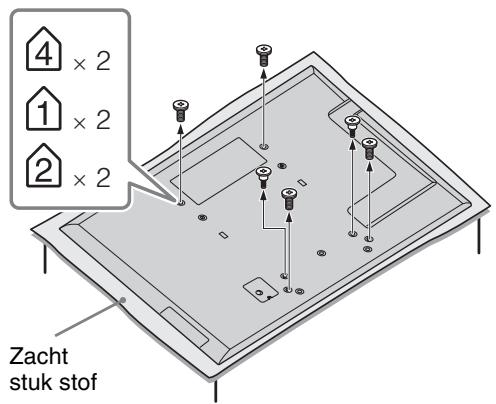

Wanneer u de tv aan een muur bevestigt, verwijdert u de schroeven aan de achterzijde van de tv. (Deze zijn vastgeschroefd in de openingen voor wandmontage.) Bewaar de verwijderde schroeven op een veilige plaats waar kinderen er niet bij kunnen.

SU-WH500

4 × 2 1 × 2 2 × 2 Zacht stuk stof

SU-WL700, SU-WL500

4 × 2 3 × 2 1 × 2 2 × 2 Zacht stuk stof

[Non-Text]

- Als u de tafelstandaard van de tv verwijdert, leg het scherm dan met de voorzijde naar beneden gericht op een stabiel werkoppervlak dat groter is dan de tv.

- Om schade aan het oppervlak van het LCD-scherm te voorkomen, dient u een zacht stuk stof op het werkoppervlak te plaatsen.

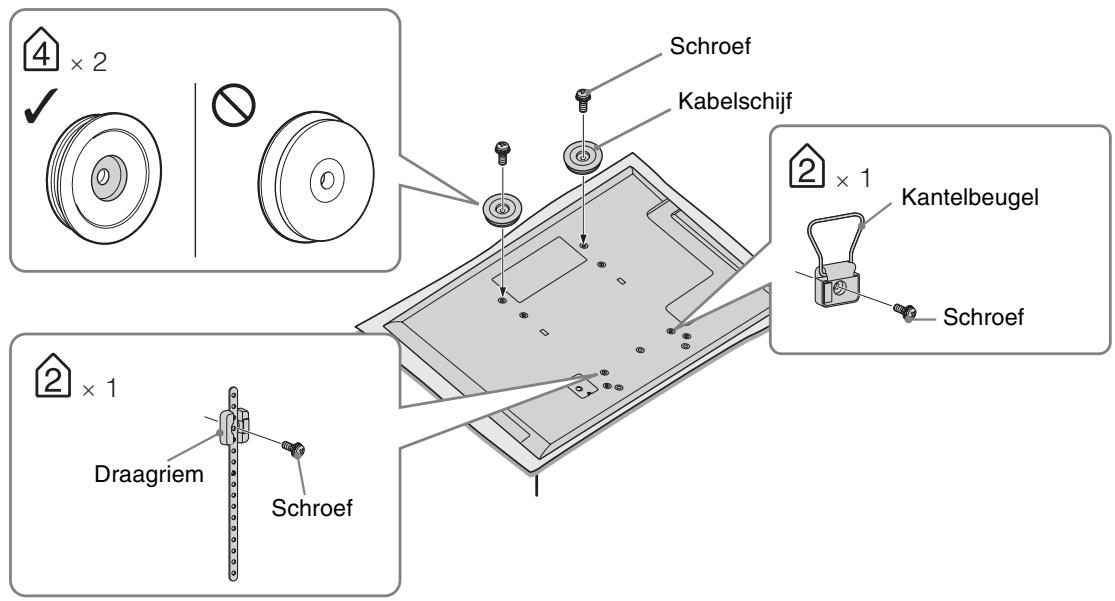

SU-WH500

Raadpleeg de instructies bij de wandmontagesteun SU-WH500 om de installatie correct door te voeren.

Schroef Kabelschijf 4 × 2 ✓ 2 × 1 Draagriem Schroef Kantelbeugel Schroef

[Non-Text]

- Bevestig de SU-WH500-accessoires met het scherm van de tv naar beneden gericht.

- Het is niet nodig om de kussens geleverd bij de SU-WH500 te bevestigen. (3-1 bij "Installatie" van de instructies voor de SU-WH500)

- Bevestig de kabelschijven aan de twee bovenste schroefopeningen (zie bovenstaande afbeelding) met behulp van de schroeven geleverd bij de SU-WH500. (3 -3 bij "Installatie" van de instructies voor de SU-WH500).

- Bevestig de kantelbeugel en de draagriem (zie afbeelding) met behulp van de schroeven geleverd bij de SU-WH500. (3-4, 5 bij "Installatie" van de instructies voor de SU-WH500)

SU-WL700 (behalve KDL-60NX72x)

Voorzorgsmaatregelen

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze handleiding en de handleiding van de wandmontagesteun. De cijfers tussen haakjes wijzen op de installatiestappen in de gebruiksaanwijzing van de wandmontagesteun.

1 Controleer de onderdelen die geleverd zijn bij de wandmontagesteun (1).

Raadpleeg de gebruiksaanwijzing van de wandmontagesteun.

2 Kies de installatieplaats. (2-1)

Raadpleeg de volgende "Tabel met installatie-afmetingen". Zorg voor voldoende ruimte tussen de tv, het plafond en uitstekende delen van de muur.

3 Bevestig de basissteun aan de muur. (2-2 door 3)

Bepaal de posities van de schroeven op de muur en bevestig de basissteun. Raadpleeg de gebruiksaanwijzing van de wandmontagesteun voor meer informatie.

4 Maak indien nodig de tafelstandaard los van de tv. (4-1)

[Figure]

- Raadpleeg "De tafelstandaard van de televisie losmaken" (pagina 9) voor meer informatie.

5 Bevestig de montagesteun en de vergrendelbeugel. (4 -3 door 4 -7)

Raadpleeg de gebruiksaanwijzing van de wandmontagesteun.

6 Neem de papieren sjabloon bij de hand. (5-2)

1. Raadpleeg de volgende "Tabel met installatie-afmetingen" en markeer de vorm van de tv op de sjabloon.
2. Kleef de sjabloon aan de muur en volg hierbij de instructies in de handleiding van de wandmontagesteun.

Raadpleeg de gebruiksaanwijzing van de wandmontagesteun om te installatie te voltooien.

(5-3 door 6)

SU-WL500

Schroef (+PSW 6 × 16) Montage- haak 3 × 2 2 × 2 Zacht stuk stof

• De montagehaak bevestigen met behulp van de vier schroeven die bij de wandmontagesteun geleverd zijn.
• Wanneer u de tafelstandaard opnieuw bevestigt, schroeft u de schroeven (die u hebt verwijderd) vast in de oorspronkelijke openingen aan de achterzijde van de tv.

Tabel/overzicht met de plaatsen van de schroeven en haak

ModelnaamKDL-	Plaats van de schroeven	Plaats van de haak
	SU-WL500	SU-WL500
60NX72x	d, g	a
55HX92x/55HX82x/55NX72x	e, j	b
46HX92x/46HX82x/46NX72x
40NX72x

SU-WL500

Plaats van de schroeven

Bij het bevestigen van de montagehaak aan de tv.

d e f g h j

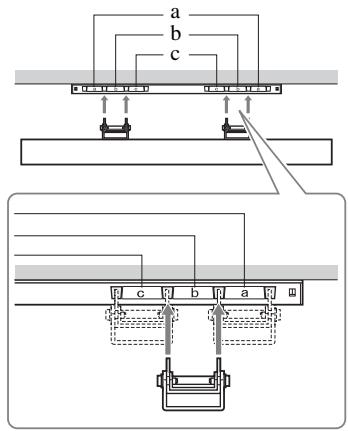

Plaats van de haak

Bij het bevestigen van de tv aan de basissteun.

a b c c b a g

Tabel met installatie-afmetingen

① SU-WH500

A B C D E Middelpunt van het beeldscherm

② SU-WL700

Middelpunt van het beeldscherm

③ SU-WL500

Middelpunt van het beeldscherm

Eenheid: cm

De waarden in de tabel kunnen iets verschillen afhankelijk van de montage.

WAARSCHUWING

De muur waarop de tv wordt gemonteerd, moet sterk genoeg zijn om een gewicht te dragen dat minstens viermaal zo hoog is als dat van de tv. Raadpleeg "Specificaties" (pagina 25-26) voor het gewicht.

Veiligheidsinformatie

Installatie/configuratie

Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.

Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
• Plaats het televisietoestel op een stabiele, vlakke ondergrond.
• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
• Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:

- Wandmontagesteun: SU-WH500

- Wandmontagesteun: SU-WL700 (behalve KDL-60NX72x) SU-WL500

- Tv-standaard: SU-B551S (KDL-55HX92x, KDL-55HX82x, KDL-55NX72x) SU-B461S (KDL-46HX92x, KDL-46HX82x, KDL-46NX72x) SU-B401S (KDL-40NX72x)

- Gebruik de schroeven die bij de wandmontagesteun zijn geleverd voor het bevestigen van de montagehaken aan het televisietoestel. De meegeleverde schroeven zijn 8 mm tot 12 mm lang gemeten langs het bevestigingsoppervlak van de montagehaak. De diameter en de lengte van de schroeven verschillen naar gelang het model van de wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.

8 mm - 12 mm

Schroef (geleverd bij wandmontagesteun) Montagehaak Haakbevestiging op de achterzijde van het televisietoestel

Transport

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
• Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.
• Als u het televisietoestel in uw armen draagt, moet u het vasthouden zoals rechts wordt getoond. Druk niet tegen het LCD-scherm en het kader rond het scherm.

• Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.
• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.
• Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.

- Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie.

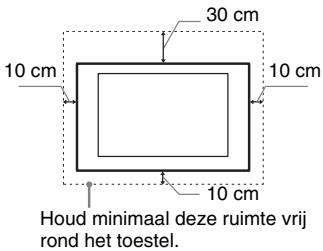

Installatie aan de wand

30 cm 10 cm 10 cm 10 cm Houd minimaal deze ruimte vrij rond het toestel.

Installatie op de standaard

30 cm 10 cm 10 cm 6 cm Houd minimaal deze ruimte vrij rond het toestel.

- Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:

• Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.
• Installeer het televisietoestel niet op een plank, kleed, bed of in een kast.
• Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.
• Installeer het televisietoestel niet zoals hierna wordt getoond.

Luchtcirculatie geblokkeerd.

Wand Wand

Netsnoer

Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden:

• Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.

• Steek de stekker volledig in het stopcontact.

• Gebruik het televisietoestel uitsluitend op een wisselspanning van 220–240 V.

• Koppel voor alle veiligheid het netsnoer los als u de kabels aansluit en let erop dat u niet over de kabels struikelt.
• Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst.
• Houd het netsnoer uit de buurt van warmtebronnen.
• Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Indien de stekker wordt bedekt door stof of vocht, kan de isolatie verslechteren, hetgeen brand kan veroorzaken.

Opmerkingen

• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.
• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.
  • Pas het netsnoer niet aan.
• Plaats geen zware voorwerpen op het netsnoer.
• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.
• Sluit niet te veel apparaten aan op hetzelfde stopcontact.
• Gebruik geen stopcontact waarbij de stekker slecht contact maakt.

Verboden gebruik

Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken.

Locatie:

• Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen vocht of rook.
• Als de tv in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.

• Om de beste beeldkwaliteit te bekomen, mag u het scherm niet blootstellen aan rechtstreekse lichtstralen of zonlicht.
• Vermijd het verplaatsen van de tv van een koude plaats naar een warme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de tv inschakelt.

Omgeving:

- Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel.

- Plaats de tv niet in een vochtige of stoffige ruimte, of in een kamer met oliehoudende rook of stoom (in de nabijheid van kookplaten of bevochtigers). Dat kan leiden tot brand, elektrische schokken of vervorming.

- Installeer de tv niet op plaatsen die blootgesteld zijn aan extreme temperaturen zoals in direct zonlicht of nabij een radiator of een warmtekanaal. De tv kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de tv kunnen ontstaan.

Situatie:

• Gebruik het toestel niet als u natte handen heeft, als de kast is verwijderd of met bevestigingen die niet worden aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.
• Installeer de tv niet zodat deze uitsteekt in een open ruimte. Als een persoon of voorwerp tegen de tv botst, kan dat tot letsel of schade leiden.

Gebroken glas:

• Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.
• Als het scherm van het televisietoestel barst, mag u het toestel pas aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders bestaat er gevaar op elektrische schokken.

Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.
• Als het televisietoestel nog onder spanning staat wanneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.
• Bepaalde televisietoestellen kunnen over functies beschikken waarvoor het toestel in de stand-by stand moet blijven om correct te werken.

Voor kinderen

• Zorg dat kinderen niet op het televisietoestel klimmen.
• Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt.

In het geval de volgende problemen optreden...

Schakel het televisietoestel uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt.

Vraag uw dealer of Sony-servicecentrum het toestel te laten nakijken door gekwalificeerd servicepersoneel.

In het geval:

– het netsnoer is beschadigd.
– het netsnoer niet goed past.
- het televisietoestel is beschadigd omdat het is gevallen, er tegenaan is geslagen of er iets naar is gegooid.
- een vloeibaar of vast voorwerp door de openingen in de kast terecht is gekomen.

Waarschuwing

Om het verspreiden van vuur tegen te gaan, mag u geen kaarsen of andere open vuur in de buurt van dit product plaatsen.

Einführung

Voor nuttige informatie over Sony producten

http://www.sony-europe.com/myproduct/
