DW6KM6041SSEG - Lava-louças SAMSUNG - Manual de utilização gratuito

Tipo de produto	Lava-louça embutível
Marca	Samsung
Modelo	DW6KM6041SSEG
Dimensões (L x A x P)	60 cm x 85 cm x 60 cm
Peso líquido	Aproximadamente 45 kg
Alimentação elétrica	220-240 V ~ 50 Hz, 16 A
Capacidade	14 talheres
Consumo de água (ciclo ECO)	10,5 L
Consumo elétrico (ciclo ECO)	0,936 kWh
Duração do ciclo ECO	225 minutos
Nível de ruído	44 dB
Número de programas	7: Intensivo, Automático, ECO, Express, Pré-lavagem, Delicado, Lavagem rápida
Função Aqua Stop	Sim (mangueira de entrada de água com segurança anti-vazamento)
Amaciador de água ajustável	Sim, 6 níveis (H1 a H6)
Dispensador de detergente	Tipo A ou B conforme modelo
Reservatório de sal	Sim, com ajuste de dureza
Reservatório de produto de enxaguamento	Sim, ajustável de d1 a d5

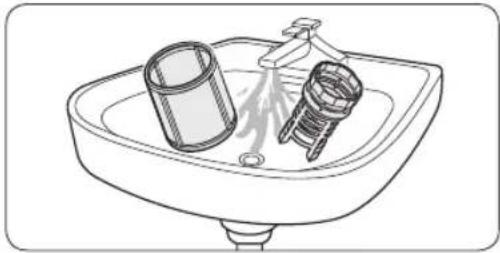

Limpeza dos filtros	Recomendado todos os meses
Peças de reposição disponíveis	Juntas, dobradiças, braços aspersores, filtros, cestos (10 anos)
Segurança crianças	Bloqueio dos comandos

Perguntas frequentes - DW6KM6041SSEG SAMSUNG

Como instalar o lava-louça Samsung DW6KM6041SSEG ?

A instalação deve ser realizada por um técnico qualificado. Certifique-se de ter uma alimentação 220-240 V com um circuito dedicado de 16 A. Conecte a mangueira de entrada de água a uma torneira com rosca 3/4". A pressão deve estar entre 0,04 e 1 MPa. Utilize a mangueira Aqua Stop fornecida. Nivele o aparelho usando os pés ajustáveis.

Que detergente usar e em que quantidade ?

Utilize apenas detergente para lava-louça. Para uma carga normalmente suja, 20 a 25 g. Não coloque detergente na boca e evite inalar os vapores. Mantenha fora do alcance das crianças.

Como ajustar o amaciador de água ?

O amaciador é ajustado conforme a dureza da água. Mantenha o botão A (conforme modelo) pressionado por 5 segundos, depois use o botão Início diferido para selecionar o menu de dureza. Escolha H1 a H6 (H1 = água mole, H6 = água muito dura). Confirme aguardando 5 segundos.

O que fazer em caso de código de erro LC ?

O código LC indica uma fuga. Feche imediatamente a torneira de entrada de água e desligue o disjuntor. Contate um técnico qualificado. Não tente reparar você mesmo.

Como limpar os aspersores ?

Remova delicadamente os aspersores (superior e inferior) desenroscando a porca. Limpe-os com água limpa para remover os resíduos. Monte novamente apertando à mão e verifique se giram livremente.

Por que a louça permanece molhada após o ciclo ?

Verifique o nível de produto de enxaguamento. Adicione se necessário e aumente o ajuste (d1 a d5). Evite sobrecarregar o aparelho. Descarregue primeiro o cesto inferior para evitar que a água caia sobre a louça limpa.

Como usar o ciclo Autolimpeza ?

O ciclo Autolimpeza permite limpar o interior da lava-louça. Certifique-se de que o aparelho está vazio, depois selecione este ciclo (se disponível). Você também pode usar o ciclo Intensivo sem louça.

Onde encontrar as peças de reposição ?

A Samsung garante a disponibilidade das peças de reposição (juntas, dobradiças, aspersores, filtros, cestos) por um mínimo de 10 anos após o fim da comercialização do modelo. Contate o serviço ao cliente da Samsung.

Como travar o painel de comando ?

Ative a função Bloqueio dos comandos para impedir que crianças alterem as configurações. Consulte o manual para o procedimento específico (geralmente mantendo um botão pressionado).

Qual programa escolher para pratos muito sujos ?

Use o programa Intensivo. Ele realiza uma pré-lavagem a 50°C, uma lavagem principal a 65°C e um enxaguamento a quente a 70°C. Este ciclo consome cerca de 17,5 L de água e dura 175 minutos.

MANUAL DE UTILIZADOR DW6KM6041SSEG SAMSUNG

Compartimento para o detergente

Compartimento do abrilhantador

Máquina de lavar louça

Manual de design ecológico

Índice

Instalação 3

Requisitos de instalação 3

Antes de utilizar o produto pela primeira vez 4

Utilização do detergente 4

Utilização do abrilhantador 9

Utilização do descalcificador 12

Funcionalidades 14

Visão geral dos ciclos 14

Sugestão de poupança de energia e água 15

Tabela de ciclos 16

Manutenção 23

Limpeza 23

Resolução de problemas 27

Pontos de controlo 27

Códigos de informação 30

Português

Instalar

Requisitos de instalação

Para evitar o risco de incêndio, choque elétrico ou ferimentos, todas as ligações da cablagem e ligações à terra têm de ser realizadas por um técnico especializado.

Alimentação

Um circuito individual de 220-240 V ~ 50 Hz dedicado para a máquina de lavar loiça. - Saída de alimentação com uma corrente máxima admissível de 16 A (máximo de 11 A para a máquina de fazer loiça)

AVISO

• Não utilize uma extensão. Utilize apenas a ficha que é fornecida com a máquina de lavar loiça.
• Ao concluir a instalação, certifique-se de que a ficha não está dobrada ou danificada.

Ligação à terra

Para obter uma ligação à terra permanente, o aparelho deve ser ligado a um metal ligado à terra ou a um sistema de cablagem permanente. O condutor de terra tem de passar pelos condutores do circuito e, em seguida, tem de ser ligado ao terminal de terra ou ao cabo de terra.

AVISO

• Não ligue o fio de terra a tubos de canalização de plástico, canos de gás ou a tubos de água quente. Condutores de terra incorretamente ligados podem provocar choques elétricos.
• Não modifique a ficha da máquina de lavar loiça. Se a ficha não encaixar na tomada, peça a um eletricista qualificado para instalar uma tomada adequada.

• O tubo de fornecimento de água tem de suportar pressões de água entre 0,04 e 1 MPa. A temperatura da água tem de ser inferior a 60°C.
• A torneira de água tem de incluir uma torneira de passagem com uma rosca macho de 3/4.

Para reduzir o risco de fugas:

• Certifique-se de que as torneiras de água estão num local de fácil acesso.
• Feche a torneira de água quando a máquina de lavar loiça não estiver a ser utilizada.
• Verifique regularmente se existem fugas nos encaixes da mangueira de água.
• Para evitar qualquer fuga de água, vede as juntas e as uniões da linha de fornecimento de água com fita de Teflon ou composto vedante.

Aqua Stop

O Sistema Aqua Stop é um componente elétrico que foi concebido para impedir fugas de água. O Sistema Aqua Stop está fixado à mangueira de água e corta automaticamente o fluxo de água caso a mangueira sofra danos.

CUIDADO

• Utilize o sistema Aqua Stop com cuidado.
• Não torça ou dobre a mangueira de água ligada ao Sistema Aqua Stop. Se o Sistema Aqua Stop sofrer danos, feche as torneiras de água e desligue a ficha imediatamente.

Em seguida, contacte o seu centro de apoio ao cliente Samsung local ou um técnico especializado.

Instalação no pavimento

• Certifique-se de que a máquina de lavar loiça está nivelada, utilizando os pés reguláveis em altura.
• Quando concluir o processo de nivelação, verifique se a porta abre e fecha corretamente.

Antes de utilizar o produto pela primeira vez

Existem dois tipos de dispensadores, como se ilustra abaixo. Verifique as instruções para saber qual o dispensador da sua máquina de lavar loiça.

Tipo A Tipo B

Utilização do detergente

Compartimento de detergente

Todos os ciclos da máquina de lavar loiça necessitam de detergente no compartimento de detergente. Adicione a quantidade recomendada de detergente para o ciclo selecionado de forma a garantir o melhor desempenho.

AVISO

• Não ingira nem coloque detergente para a máquina de lavar loiça na boca. Evite inalar os vapores do detergente. O detergente para máquina de lavar loiça contém químicos cáusticos e irritantes que podem provocar problemas respiratórios. Em caso de ingestão de detergente para máquina de lavar loiça ou de inalação de vapores do detergente, procure assistência médica de imediato.
• Mantenha o detergente para máquina de lavar loiça fora do alcance das crianças.

CUIDADO

Utilize apenas detergente para máquina de lavar loiça. Outros tipos de detergente produzem demasiada espuma, que poderia diminuir o desempenho da máquina de lavar loiça ou fazer com que avariasse. - A máquina de lavar loiça pode não lavar bem se não tiver detergente suficiente. Para artigos com sujidade normal, recomendamos 20-25 gramas; no entanto, tal pode variar consoante o fabricante do detergente, por isso, siga as recomendações desse fabricante. - Recomendamos 15-20 gramas para os modelos DW5 *

Encher de detergente

• Tipo A

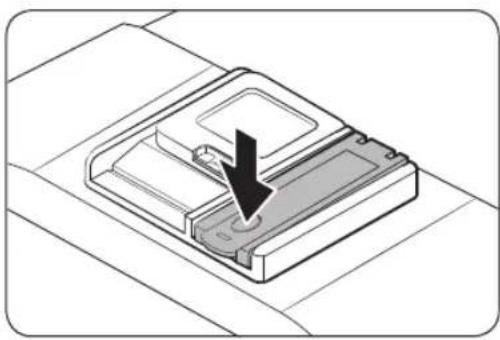

1. Abra a tampa do dispenser de detergente empurrando a patilha do dispenser de detergente para a direita.

NOTA

A tampa está sempre aberta no final de um ciclo de lavagem.

1. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal.

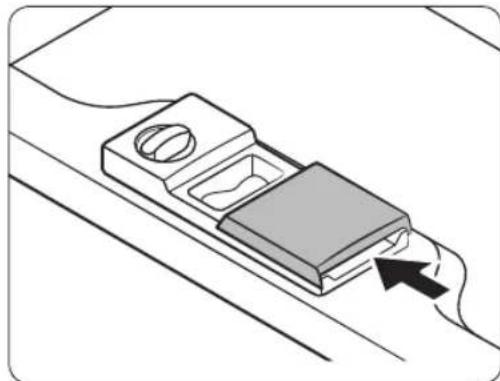

1. Feche a tampa fazendo-a deslizar para cima.

Antes de utilizar o produto pela primeira vez

1. Se os artigos estiverem muito sujos, deite um pouco de detergente na porta para obter melhores resultados de limpeza.

Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem.

A tampa abre-se automaticamente para distribuir o detergente durante a lavagem.

• Tipo B

1. Abra a aba do dispensador de detergente correndo na respetiva patilha de libertação.

NOTA

A aba está sempre aberta no final de um ciclo de lavagem.

1. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal.
2. Feche a aba fazendo-a deslizar para a esquerda e empurrando-a para baixo.

NOTA

Não existe um botão específico para detergentes em pastilha.

Antes de utilizar o produto pela primeira vez

1. Se os artigos estiverem muito sujos, deite um pouco de detergente na porta para obter melhores resultados de limpeza.

Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem.

A tampa abre-se automaticamente para distribuir o detergente durante a lavagem.

Utilização do abrilhantador

Reservatório do abrilhantador

O abrilhantador melhora o desempenho de secagem da máquina de lavar loiça. Quando o indicador de recarga de abrilhantador acender no painel de controlo, encha o respetivo reservatório com abrilhantador. Utilize apenas abrilhantador líquido.

A utilização de um abrilhantador em pó irá obstruir a abertura do reservatório e causar avarias na máquina de lavar loiça.

CUIDADO

• Não adicione nenhum tipo de detergente no reservatório do abrilhantador.
• Não encha demasiado o reservatório. O abrilhantador em excesso pode transbordar durante um ciclo.

Encher o reservatório do abrilhantador

• Tipo A

1. Abra a tampa do reservatório do abrilhantador.

NOTA

A adição de abrilhantador aos detergentes em pastilha melhora o desempenho de secagem.

1. Encha o reservatório do abrilhantador com abrilhantador.

CUIDADO

Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem.

Antes de utilizar o produto pela primeira vez

1. Feche a tampa do reservatório do abrilhantador.

Definição do abrilhantador

Pode alterar a quantidade de abrilhantador aplicado durante um ciclo de lavagem.

Os botões utilizados para aceder ao modo de definição podem variar consoante o modelo.

Verifique quais são os botões para o modelo que possui.

DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automática), B (Desinfeção) DW5 R405 BB / DW5 R404 B: A (Normal), B (Desinfeção) DW5*R40 F: A (Programa), B (Abrilhantador) 1. Carregue continuamente no botão A durante cinco segundos. 2. Carregue no botão B para selecionar o menu de definição do nível de abrilhantador.

• O visor mostra a definição atual. (Predefinição: "d4")
• Carregue no botão A para alterar a definição.
• Pode selecionar entre d1 e d5 (mínimo-máximo)
• Aguarde 5 segundos para guardar a definição. DW6 M5 **BB / DW60M5070IB: A (Expresso)
• Modelos DW6 M5 F / S / U*: A (Programa)
• Carregue continuamente no botão A durante cinco segundos.
• Carregue no botão Início retardado para aceder ao modo de definição do abrilhantador.
• O visor apresenta a definição atual.
• Carregue no botão A para selecionar a quantidade de abrilhantador que pretende.
• Pode selecionar entre d1 e d5 (mínimo-máximo).
• Aguarde 5 segundos para guardar a definição.

• Tipo B

1. Remova a tampa do reservatório do abrilhantador rodando-a no sentido contrário ao dos ponteiros do relógio.

NOTA

A adição de abrilhantador a detergentes em pastilha melhora o desempenho de secagem.

1. Encha o reservatório do abrilhantador com abrilhantador.

NOTA

Utilize o orifício de visualização quando estiver a encher o reservatório do abrilhantador.

CUIDADO

Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem.

1. Rode o disco indicador do abrilhantador para um número entre 1 e 6.
2. Quanto maior for o número, mais abrilhantador a máquina utiliza.
3. Para melhorar o processo de secagem, selecione um nível mais alto.
4. Se a loiça começar a perder a cor, altere para um nível mais baixo.
5. Se não conseguir rodar o disco do abrilhantador facilmente, utilize uma moeda.
6. Feche a tampa do reservatório do abrilhantador rodando-a no sentido dos ponteiros do relógio.

Antes de utilizar o produto pela primeira vez

Utilização do descalcificador

Reservatório do sal

O descalcificador foi concebido para remover minerais da água, que poderiam ter um efeito prejudicial ou adverso no funcionamento da máquina. Para obter melhores resultados, recomendamos a utilização de água macia. A água dura contém impurezas que podem prejudicar o desempenho da lavagem. Terá de descalcificar a água se o abastecimento de água tiver uma dureza superior a 1,0 mmol/l (6°d - escala alemã).

• Para descalcificar a água, precisa de sal especial para máquina de lavar loiça e de configurar o nível de dureza da água de acordo com a sua área. Para obter mais informações sobre o nível de dureza da água na sua área, contacte a entidade responsável pelo abastecimento de água local.
• Se o nível de dureza da água fornecida for instável, configure a máquina de lavar loiça para a medida mais elevada. Por exemplo, se a leitura da dureza da água se situar no intervalo entre 6,7 mmol/l e 9,0 mmol/l, configure a máquina de lavar loiça para 9,0 mmol/l.
• A predefinição de dureza da água da máquina de lavar loiça é o nível 3 (2,1-3,0 mmol/l). Se esta definição corresponder ao nível de dureza da água da sua área, não é necessário alterá-la.

NOTA

• Recomendamos que as regulações sejam efetuadas de acordo com a tabela que segue (ou com o manual). A definição de fábrica: H3

Dureza da água				Definição da dureza da água	Consumo de sal (gramas/cíclo)	Autonomia (cícos/1 kg)
°dH °fH	Clark mmol/I
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20 60
12-17	21-30	15-21	2,1-3,0 H3	30 50
18-22	31-40	22-28	3,1-4,0 H4	40 40
23-34	41-60	29-42	4,1-6,0 H5	50 30
35-55	61-98	43-69	6,1-9,8 H6	60 20

NOTA

• 1 dH (grau alemão) = 0,178 mmol/l 1 Clark (grau britânico) = 0,143 mmol/l
• 1 fH (grau francês) = 0,1 mmol/l
• Contacte os serviços municipalizados de água locais para obter informações sobre a dureza do abastecimento de água.

NOTA

Como funciona a regeneração do descalcificador (ciclo ECO com definição de nível H3)

• Opera durante cerca de 2 minutos ao iniciar a secagem e utiliza 2 l de água e 0,0002 kWh de energia
• Regenera a cada 5 ciclos

Como definir o nível de descalcificador

A máquina de lavar loiça foi concebida para permitir ajustar a quantidade de sal consumido com base na dureza da água real. Isto permite otimizar e personalizar o nível de consumo de sal, para que o consumo de sal possa ser definido. Proceda do seguinte modo:

Os botões utilizados para aceder ao modo de definição podem variar consoante o modelo.

Verifique quais são os botões para o Modelo que possui.

DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automático) DW5 R405 BB / DW5 R404*BB: A (Normal) 1. Carregue continuamente no botão A durante cinco segundos. 2. Carregue no botão Início retardado para selecionar o menu de definição do nível de dureza da água. - O visor mostra a definição atual. 3. Carregue no botão A para alterar a definição. - Pode selecionar entre H1 e H6 (macia-dura) 4. Aguarde 5 segundos para guardar a definição.

DW6 M6 BB / DW60M6070IB: A (Pré-lavagem) DW6 M5 BB / DW60M5070IB: A (Expresso) - Modelos DW6 M F / S / U: A (Programa)

1. Carregue no botão A durante cinco segundos para selecionar o menu de definição do nível de dureza da água.
2. O visor mostra a definição atual.
3. Carregue no botão A para alterar a definição.
4. Pode selecionar entre H1 e H6 (macia-dura)
5. Aguarde 5 segundos para guardar a definição.

Funcionalidades

Visão geral dos ciclos

ECO	ECO*	Este ciclo reduz o consumo de energia e de água e é apropriadopara artigos com sujidade normal
AUTO	Automática / Lavagem automática	Este ciclo deteta oível de sujidade e inicia automaticamente o ciclo mais adequado de acordo com o;nível de sujidade dos artigos.
	Normal	Para cargas com sujidade normal, tais como tachos, pratos, copos epanelas pouco sujas.
	Intensivo Selegione este ciclo para artigos muito sujos.
	Delicado	Selecione este ciclo para artigos com pouca sujidade e frágeis, tais como copos.
	Expresso	Artigos de utilizesao diária com sujidade normal; ciclo de lavagem curto.
	Rápido / Lavagem=rápida	Selecione este ciclo para lavar artigos com pouca sujidade num curto periodo de tempo.
	Pre-lavagem	Enxaguamento com agua fria para remove a sujidade antes de.iniciar outro programa.
	Extrassilencioso	Selecione este ciclo para uma lavagem mais suave e silenciosa. Este ciclo lava de forma um pouco mais lenta, mascriaos 2 decibéisde ruido do que o programa ECO.
	Limpeza automatica	Selecione este ciclo para limpar o interior da maior de lavar loiça. Certificque-se de que a maior de lavar loiça está vazia.

O ciclo utilizado pode variar consoante o modelo. * Os valores para o programa ECO foram obtidos segundo a norma de teste EN 60436:2020. Os valores fornecidos para os outros programas são meramente indicativos.

Sugestão de poupança de energia e água

• O programa ECO é adequado para lavar loiça com sujidade normal que, para esta utilização, é o programa mais eficiente em termos de consumo combinado de energia e água, e que é utilizado para avaliar a conformidade com a legislação relativa à conceção ecológica da UE (REGULAMENTO DA COMISSÃO (UE) 2019/2022).
• A pré-lavagem manual da loiça leva a um aumento no consumo de água e energia e não é recomendada. Utilize uma faca ou outro utensílio para remover apenas grandes pedaços de alimentos antes de colocar na máquina.
• A água fornecida pode atingir os 60°C e é consumida menos energia quando utiliza água quente.
• É preferível encher o cesto, se possível, mas sem sobrecarregar.
• Para poupar água e energia, utilize o ciclo ECO. ECO é o programa mais eficiente para lavar artigos com sujidade normal.
• Utilize quantidades de detergente e abrilhantador adequadas de acordo com as orientações do fabricante.
• A utilização da máquina de lavar loiça poupa água quando comparada com a lavagem manual.
• Pode consultar informações sobre a conceção ecológica em www.samsung.com/support.

Para aceder ao registo da EPREL do Modelo:

1. Aceda a https://eprel.ec.europa.eu
2. Obtenha o identificador de modelo da etiqueta energética do produto e introduza-o na caixa de pesquisa
3. As informações de etiquetagem energética do Modelo são apresentadas
4. Pode aceder diretamente às informações do produto em https://eprel.ec.europa.eu/qr/### O número de registo Verm indicado na etiqueta de classificação do produto.

Funcionalidades

Tabela de ciclos

DW6 R707 / DW6 R705 / DW6 R704 **

Ciclo Automático	ECO Intensivo
Quantidade de resíduos de alimentos	Normal Normal	Muita
Sequência de ciclos	Pre-lavagem (45 °C) ▷ Lavagem principal (55 °C-65 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (50 °C-70 °C) ▷ Secagem ▷ Fim	Pre-lavagem ▷ Lavagem principal (50 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (48 °C) ▷ Secagem ▷ Fim	Pre-lavagem (50 °C) ▷ Lavagem principal (65 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (58 °C) ▷ Secagem ▷ Fim
Consumo de água (l)	8,5-18 9,9 16,6
Consumo de energia (kWh)	0,85-1,55	0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***)	1,5
Tempo do ciclo (min)	150 210 205

Ciclo Delicado	Expresso * Pré-lavagem
Quantidade de resíduos de alimentos	Pouca Normal	Pouca
Sequência de ciclos	Pre-lavagem (40 °C) ▶ Lavagem principal (50 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (50 °C) ▶ Secagem ▶ Fim	Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (55 °C) ▶ Secagem ▶ Fim	Pre-lavagem ▶ Fim
Consumo de água (l)	13,5	15	4,1
Consumo de energia (kWh)	0,95	0,95	0,02
Tempo do ciclo (min)	120	60	15

Português 16

Ciclo Extrassilec	Limpeza automática
Quantidade de resíduos de alimentos	Normal -
Sequência de ciclos	Pre-lavagem (35 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (55 °C) ▷ Secagem ▷ Fim	Pre-lavagem ▷ Lavagem principal (70 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (70 °C) ▷ Secagem ▷ Fim
Consumo de água (l) 13	15
Consumo de energia (kWh)	1,5 1,25
Tempo do ciclo (min) 270	145

• Pré-lavagem: Este ciclo não ativa a função Porta automática nem o processo de secagem. A utilização contínua do ciclo Pré-lavagem por um período prolongado de tempo não é recomendada. Isto pode reduzir o desempenho do descalcificador.

** Limpeza automática: Apenas para modelos DW6 R707 / DW6 R705

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Funcionalidades

DW5 R407 / DW5 R406

Ciclo Automático ECO Intensivo
Quantidade de resíduos de alimentos	Muito pouca a maior Normal Muita
Sequência de ciclos	Pre-lavagem (45 °C) ▷ Lavagem principal (45 °C-55 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (65 °C) ▷ Secagem ▷ Fim	Lavagem principal (50 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (50 °C) ▷ Secagem ▷ Fim	Pre-lavagem (50 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento ▷ Enxaguamento ▷ Enxaguamento a quente (70 °C) ▷ Secagem ▷ Fim
Consumo de água (I) 9,5-13		9,9 (DW5*R406***) 9,5 (DW5*R407***	15,5
Consumo de energia (kWh)	0,85-1,2	0,704 (DW5*R406***) 0,755 (DW5*R407***	1,33
Tempo do ciclo (min) 150 220 175

Ciclo Delicado	Expresso Rápido
Quantidade de resíduos de alimentos	Pouca Normal	Pouca
Sequência de ciclos	Pre-lavagem ▲ Lavagem principal (40 °C) ▲ Enxaguamento ▲ Enxaguamento a quente (60 °C) ▲ Secagem ▲ Fim	Pre-lavagem (40 °C) ▲ Lavagem principal (45 °C) ▲ Enxaguamento a quente (60 °C) ▲ Secagem ▲ Fim	Lavagem principal (35 °C) ▲ Enxaguamento (35 °C)
Consumo de água (I)	9,1	10,5
Consumo de energia (kWh)	0,71	0,77	0,28
Tempo do ciclo (min)	25 60	20

Português 18

DW5 R405 / DW5 R404 ***

Ciclo Normal ECO Intensivo
Quantidade de resíduos de alimentos	Normal Normal	Muita
Sequência de ciclos	Pre-lavagem (45 °C) ▷ Lavagem principal (55 °C) ▷ Enxaguamento ▷ Enxaguito a quente (65 °C) ▷ Secagem ▷ Fim	Lavagem principal (45 °C) ▷ Enxaguamento ▷ Enxaguito a quente (60 °C) ▷ Secagem ▷ Fim	Pre-lavagem (50 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento ▷ Enxaguito ▷ Enxaguito a quente (70 °C) ▷ Secagem ▷ Fim
Consumo de água (I) 13,1		9,5 (DW5*R404***) 9,9 (DW5*R405*** )	16,5
Consumo de energia (kWh)	1,1	0,780 (DW5*R404***) 0,836 (DW5*R405*** )	1,3
Tempo do ciclo (min) 175 220 165

Ciclo Delicado	Expresso Rápido
Quantidade de residuos de alimentos	Pouca Normal	Pouca
Sequência de ciclos	Pre-lavagem ▲ Lavagem principal (40 °C) ▲ Enxaguamento ▲ Enxaguamento a quente (60 °C) ▲ Secagem ▲ Fim	Pre-lavagem (50 °C) ▲ Lavagem principal (60 °C) ▲ Enxaguamento a quente (60 °C) ▲ Secagem ▲ Fim	Lavagem principal (35 °C) ▲ Enxaguamento (35 °C)
Consumo de água (l) 13,4 9,1 10,5
Consumo de energia (kWh)	0,78 0,75 0,3
Tempo do ciclo (min) 125 60		20

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Funcionalidades

Ciclo Intensivo	Normal ECO
Quantidade de resíduos de alimentos	Muita Normal	Normal
Sequência de ciclos	Pré-lavagem (50 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento ▷ Enxaguamento ▷ Enxaguamento a quente (70 °C) ▷ Secagem ▷ Fim	Pré-lavagem (45 °C) ▷ Lavagem principal (55 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (65 °C) ▷ Secagem ▷ Fim	Lavagem principal (45 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (65 °C) ▷ Secagem ▷ Fim
Consumo de água (I) 18,5 15 12
Consumo de energia (kWh)	1,5 1,35 1,037
Tempo do ciclo (min) 170 180 195

Ciclo ** Delicado	Expresso
Quantidade de resíduos de alimentos	Pouca Normal
Sequência de ciclos	Pre-lavagem ➔ Lavagem principal (40 °C) ➔ Enxaguamento ➔ Enxaguamento a quente (60 °C) ➔ Secagem ➔ Fim	Pre-lavagem (50 °C) ➔ Lavagem principal (60 °C) ➔ Enxaguamento a quente (60 °C) ➔ Secagem ➔ Fim
Consumo de água (l)	14,5	10
Consumo de energia (kWh)	0,95	0,9
Tempo do ciclo (min)	130	60

** Delicado: Apenas para os modelos DW6 M505 ** / DW60M5070IB

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da energia.

DW6 M6031 / DW6 M605 / DW60M6070IB / DW6 M604 *

Ciclo Intensivo	Lavagem automatística ECO
Quantidade de resíduos de alimentos	Muita Normal	Normal
Sequência de ciclos	Pre-lavagem (50 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento ▷ Enxaguamento ▷ Enxaguamento a quente (70 °C) ▷ Secagem ▷ Fim	Pre-lavagem (45 °C) ▷ Lavagem principal (45-55 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (65 °C) ▷ Secagem ▷ Fim	Pre-lavagem ▷ Lavagem principal (50 °C) ▷ Enxaguamento a quente (55 °C) ▷ Secagem ▷ Fim
Consumo de água (l) 17.5	11-15 10,5
Consumo de energia (kWh)	1,6 0,9-1,3		0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604*** )
Tempo do ciclo (min) 175	150 225

Ciclo Expresso	Pré-lavagem Delicado
Quantidade de resíduos de alimentos	Normal Pouca	Pouca
Sequência de ciclos	Pré-lavagem (50 °C) ▷ Lavagem principal (60 °C) ▷ Enxaguamento a quente (60 °C) ▷ Secagem ▷ Fim	Pré-lavagem ▷ Fim	Pré-lavagem ▷ Lavagem principal (40 °C) ▷ Enxaguamento ▷ Enxaguamento a quente (60 °C) ▷ Secagem ▷ Fim
Consumo de água (I)	10	4	13
Consumo de energia (kWh)	1,15	0,02	0,9
Tempo do ciclo (min) 60	15	130

Português

Funcionalidades

Ciclo ** Lavagem rápida
Quantidade de resíduos de alimentos	Pouca
Sequência de ciclos	Lavagem principal (45 °C)►Enxaguamento a quente (50 °C)►Enxaguamento a quente (55 °C)►Fim
Consumo de água (I) 11
Consumo de energia (kWh)	0,75
Tempo do ciclo (min) 30

** Lavagem rápida: Apenas para os modelos DW6 M6031 / DW6 M605*** / DW60M6070IB. A utilização contínua do ciclo Lavagem rápida por um período prolongado não é recomendada. Isto pode reduzir o desempenho do descalcificador.

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da energia.

Manutenção

Limpeza

Mantenha a máquina de lavar loiça limpa para melhorar o desempenho, reduzir reparações desnecessárias e prolongar a sua vida útil.

Exterior

Limpe de imediato quaisquer salpicos da superfície da máquina de lavar loiça. Utilize um pano macio e húmido para limpar, cuidadosamente, o pó e os salpicos do painel de controlo.

CUIDADO

• Não utilize benzeno, cera, diluente, lixívia, álcool ou outras substâncias químicas. Estes materiais podem descolorar a superfície da máquina de lavar loiça e fazer manchas.
• A boa de lavar loiça contém componentes elétricos no seu interior. Não borrife água diretamente na boa de lavar loiça. Proteja os componentes elétricos do contacto com a água.
• Num painel de porta em aço inoxidável, utilize um produto de limpeza para aço inoxidável destinado a eletrodomésticos e um pano limpo e macio.

Interior

Limpe o interior da máquina de lavar loiça com regularidade para remover qualquer sujidade ou partículas de alimentos. Limpe o interior da máquina de lavar loiça e a parte de dentro da porta com um pano de loiça molhado.

CUIDADO

• Não retire o vedante frontal (o vedante em borracha à volta da abertura da máquina de lavar loiça). O vedante mantém o interior da máquina de lavar loiça estanque.
• Utilize um pano húmido para remover depósitos de calcário ou gordura do interior da máquina de lavar loiça. Em alternativa, utilize um pouco de detergente e, em seguida, execute um ciclo vazio à temperatura de enxaguamento mais alta.

Manutenção

Injetores

Para evitar que os injetores fiquem obstruídos ou, se já estiverem, remova e limpe cada um deles. Tenha cuidado quando remover os injetores, pois podem partir-se.

Injetor de cima

Injetor inferior

1. Abra a porta e puxe o tabuleiro superior para fora até ver o injetor de cima.
2. Desaperte e retire a porca e remova o injetor.
3. Desobstrua e limpe o injetor.
4. Volte a introduzir o injetor e aperte a porca à mão.
5. Rode o injetor manualmente para ter a certeza de que está bem montado.
6. Abra a porta e puxe o tabuleiro inferior para fora. O injetor inferior está visível na parte de baixo.
7. Desobstrua e limpe o injetor.
8. Insira novamente o injetor.
9. Rode o injetor manualmente para ter a certeza de que está bem montado.

NOTA

Consoante os modelos, as peças reais podem ser diferentes das figuras.

Limpeza do interior

Recomendamos que efetue a limpeza do interior todos os meses. Pode utilizar o ciclo Limpeza automática (se disponível) ou o ciclo Intensivo sem colocar loiça. Em alguns modelos com uma funcionalidade de notificações, o LED pode piscar antes de 20-22 ciclos.

Se a sua água doméstica for dura, pode prevenir a acumulação de calcário no interior da máquina de lavar loiça ao adicionar ácido cítrico ao detergente quando colocar a máquina a funcionar.

Filtro

1. Abra a porta e retire primeiro o tabuleiro inferior.
2. Rode a pega do filtro no sentido contrário ao dos ponteiros do relógio para desbloquear a tampa do filtro de malha larga.
3. Retire a tampa do filtro de malha larga e o microfiltro cilíndrico que está por baixo.

Manutenção

1. Remova todas as poeiras e impurezas do microfiltro e da tampa do filtro de malha larga.
2. Enxague também com água da torneira e seque-os bem.
3. Coloque novamente o filtro e a tampa do filtro de malha larga.
4. Rode a pega do filtro para a direita para a bloquear.

NOTA

Consoante os modelos, as peças reais podem ser diferentes das figuras.

CUIDADO

Certifique-se de que a tampa do filtro de malha larga está bem fechada. Se a tampa estiver solta, pode reduzir o desempenho da filtragem.

Resolução de problemas

Pontos de controlo

Se detetar algum problema na máquina de lavar loiça, consulte primeiro a tabela abaixo e experimente as sugestões.

Em caso de reparação por um Centro Técnico não Autorizado, de reparação pelo próprio, ou de

reparação não profissional do produto, a Samsung não se responsabiliza por danos ao produto, por

quaisquer lesões, ou por qualquer outra questão de segurança causada por qualquer tentativa de

reparação do produto que não siga cuidadosamente estas instruções de reparação e manutenção.

Qualquer dano ao produto causado por uma tentativa de reparação do mesmo por qualquer pessoa que não seja um Centro Técnico Certificado pela Samsung não será coberto pela garantia.

Sintoma Possível	causa Ação
Aária de lavar loça não arrancá.	A porta não está Completely fechada.	• Certifique-se de que a porta está trancada e completeness fechada. • Certifique-se de que o tabuleiro superior está devidamente失调 ao injector. • Certifique-se de que o tabuleiro superior está devidamente montado.
	O cabo de alimentação não está ligado.	• Ligue o cabo de alimentação.
	A água não está a ser fornecida.	• Certifique-se de que aVALVUA de fornecimento de água está aberta.
	O pailé de controlo está broqueado.	• Desatise o Bloqueio para crianças.
Aária de lavar loça produz maus odores.	A água do ciclo anterior continua naária.	• Com aária de lavar loça vazia, junte detergente e, em seguida, execute o ciclo Rápido. Este ciclo está disponible em modelospecíficos.
A água permanece naária de lavar loça antes um ciclo complete.	A mangueira de escoamento estáograda ou obstruía.	• Estique e desobstrua amangueira.

Resolução de problemas

Sintoma Possível	causa Ação
Permanecem alimentos na loça.	Foi selecionado um ciclo incorreto.	• Selecione um ciclo de acordo com o nivel de sujidade da loça, conforme indicado neste manual.
	Os filtros está obstruções ou mal apertados.	• Limpe os filtros. • Certificado-se de que os filtros está bem apertados.
	Foi realizada uma quantidade insufficiente de detergente.	• Utilize a quantidade correta de detergente para cada carga.
	A pressão da água está baixa.	• Certificado-se de que a pressão está entre 0,04 e 1,0 MPa.
	Os injetores está obstruções. • Limpe e desentupa os injetores.
	Colocou loça em excesso ou incorretamente.	• Disponha a loça de modo que não interfira com os injetores e/ou com o dispensador de detergente.
	A água é demasiado dura.	• Verifique o indicator de recarga de sal e coloque mais sal para máquinas de lavar loça.
Osprasos não está bem secs.	Não há abrilhantasor no deposito ou o que foi utilizes não é sufiente.	• Adicione abrilhantasor. • Verifique as definições do abrilhantasor.
	Colocou demasiada loça.	• A sobrecarga pode reduzir o desempinho de secagem. Coloque a loça conforme recomendado.
	Os copos e as chávas entornaramágua para a outra loça quando foram retirados.	• Esvazie primeiro o tabuleiro inferior e depos o superior. Isto evita que pingueágua do tabuleiro superior para osprasos no tabuleiro inferior.
	Foram realizadas varias capulas de detergente sem ser selectionada a opção Sanitize (Desinfeço).	• Selecione a opção Sanitize (Desinfeço) ou utilize abrilhantasor.

Português 28

Sintoma Possível	causa Ação
Aária de lavar loça está a fazer muito rudo.	Aária de lavar loça emite quando a tampa do depessoito está aberta e a bomba de escoamento está aFUNCTIONAR.	Isto é normal.
	Aária de lavar loça não está nivelada.	Certifique-se de que aária está nivelada.
	O injectoricha com a loça, emitindo um som de "choque".	Reorganize a disposicao da loça.
Permanece uma或多ça amarela ou castança na loça.	Sujidade deixada por café ou chá.	Utilize um ciclo com uma temperatura mais elevada.
Osindicadores não se acendem.	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
Os injectores não rodam suavamente.	Os injectores está obstruções com particulas de alimentos.	Limpe os injetores.
Aparece uma或多ça branca nos pratos.	A água é demasiado dura.	Certifique-se de que o indicator de recarga de sal e que as definições do descalcificado está correto dos acordo com a direza da água da sua area.Certifique-se de que a tampa do reservatório de sal está bem apertada.
Aparecem bolhas de ar e riscos no pailen de controlo.	O ar entra na或多ça protetora, fazendo com que as marcas EPS permanecam.	Remova a或多ça protetora do pailen de controlo.

Resolução de problemas

Códigos de informação

Se a máquina de lavar loiça não funciona, aparece no visor um código de informação. Consulte a tabela a seguir e experimente as sugestões.

Códico Ação
LC	Verificação de fugas · Feche a válvula de fornecimento de água. No quadro elétrico da sua casa, deslfigure o disjuntor da姒ina de lavar loça. Depois, contacte o专业技术e de instalação para reparar a姒ina. Se o problema continuar, contacte um centro de assistência专业技术a local da Samsung.
4C	Verificação do fornecimento de agua · Verifique se a válvula de fornecimento de água está fechada, se o fornecimento de água está suspenso ou se a LINHA OU a válvula de entrada de água está congeladas ou entupidas por partículas estranhas. Se o problema continuar, contacte um centro de assistência专业技术a local da Samsung.
AC	Verificação de化合çao da PCB · Comunicação anomala entre a PCB principal e a PCB secundária. · Se o problema persistir, contacte um centro de assistência专业技术a autorizzato da Samsung.
HC	Verificação do aquecimento a alta temperatura · Verificação functional. Com a姒ina de lavar loça vazia, junte detergente e, em seguida, execute um ciclo. Se o problema continuar, no quadro elétrico da sua casa, deslgue o disjuntor da姒ina de lavar loça. Em seguida, contacte um centro de assistência专业技术a Samsung.
tC	Verificação do termistor · O sensor de temperature está avariado (curto-circuito ou circuito aberto). Se o problema persistir, contacte um centro de assistência专业技术a autorizzato da Samsung.
EC	Verificação da bomba de lavagem · Funcaoamento anomalo da bomba de lavagem. Se o problema persistir, contacte um centro de assistência专业技术a local da Samsung.
PC	Verificação do motor de distribuição · Funcaoamento anomalo do Conjunto do motor de distribuição ou da placac de circuito impresso (PCB) principal. Se o problema persistir, contacte um centro de assistência专业技术a local da Samsung.

Português 30

Código Àção
bc2	Verónica dos botões • Botão pressionado durante 30 segundos. • Verífique se existe água ousubstências estranhas no botão. • Se o problema persistir, contacte um centro de assistência técnica local da Samsung.

Se continuar a aparecer um código de informação no visor, contacte um centro de assistência técnica local da Samsung.

Peças sobressalentes para utilizadores finais disponíveis durante um mínimo de 10 anos *.

• Peças aplicáveis: dobradiça da porta e vedantes, outros vedantes, braços aspersores, filtros de drenagem, tabuleiros interiores e periféricos de plástico, tais como cestos e tampas.
• Isto significa um período mínimo de 10 anos após a Samsung colocar a última unidade do Modelo no mercado.

DÚVIDAS OU COMENTÁRIOS?

PAÍS CONTACT OU VISITE-NOS ONLINE EM
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 216 29099 www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN 91 175 00 15 www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specialistyczna infolinia do obstugi zapytañdotycznych Telefonów komórkowych:801-672-678*(opłata wedlug taryfy operadora)[CE]801-172-678* lub [phone]*(opłata wedlug taryfy operadora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ee/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
