Tuotetyyppi	Integroitu astianpesukone
Merkki	Samsung
Malli	DW6KM6041SSEG
Mitat (L x K x S)	60 cm x 85 cm x 60 cm
Nettopaino	Noin 45 kg
Sähköliitäntä	220-240 V ~ 50 Hz, 16 A
Kapasiteetti	14 kattaukselle
Vedenkulutus (ECO-ohjelma)	10,5 l
Sähkönkulutus (ECO-ohjelma)	0,936 kWh
ECO-ohjelman kesto	225 minuuttia
Melutaso	44 dB
Ohjelmien lukumäärä	7: Intensiivi, Automaatti, ECO, Express, Esipesu, Hienopesu, Nopea pesu
Aqua Stop -toiminto	Kyllä (vedenottoletku vuotosuojalla)
Säädettävä vedenpehmentäjä	Kyllä, 6 tasoa (H1–H6)
Pesuaineannostelija	Tyyppi A tai B mallista riippuen
Suolasäiliö	Kyllä, kovuussäädöllä
Huuhteluainekammio	Kyllä, säädettävissä d1–d5

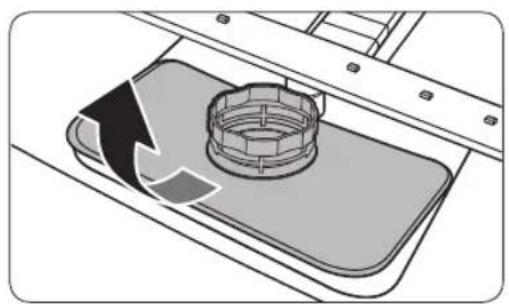

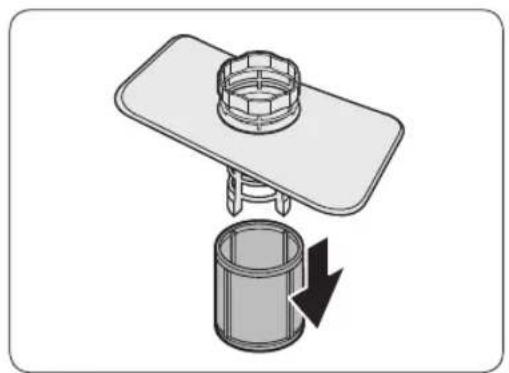

Suodattimien puhdistus	Suositellaan kuukausittain
Varaosat saatavana	Tiivisteet, saranat, suihkuvarret, suodattimet, korit (10 vuotta)
Lapsilukitus	Ohjauspaneelin lukitus

Usein kysytyt kysymykset - DW6KM6041SSEG SAMSUNG

Miten Samsung DW6KM6041SSEG -astianpesukone asennetaan?

Asennuksen tulee suorittaa pätevä teknikko. Varmista, että käytössä on 220-240 V virtalähde, jossa on 16 A oma virtapiiri. Liitä vedenottoletku 3/4" kierteellä varustettuun hanaan. Paineen on oltava välillä 0,04–1 MPa. Käytä mukana toimitettua Aqua Stop -letkua. Säädä laite vaakasuoraan säätöjaloilla.

Mitä pesuainetta ja kuinka paljon käytetään?

Käytä ainoastaan astianpesukoneen pesuainetta. Normaalilikaiselle pesulle 20–25 g. Älä laita pesuainetta suuhun ja vältä höyryjen hengittämistä. Pidä poissa lasten ulottuvilta.

Miten vedenpehmentäjä säädetään?

Vedenpehmentäjä säädetään veden kovuuden mukaan. Paina painiketta A (mallista riippuen) 5 sekunnin ajan, valitse sitten ajastuspainikkeella kovuusvalikko. Valitse H1–H6 (H1 = pehmeä vesi, H6 = erittäin kova vesi). Vahvista odottamalla 5 sekuntia.

Mitä tehdä virhekoodin LC ilmestyessä?

LC-koodi tarkoittaa vuotoa. Sulje heti vedenottohana ja kytke virta katkaisijasta. Ota yhteyttä pätevään teknikkoon. Älä yritä korjata itse.

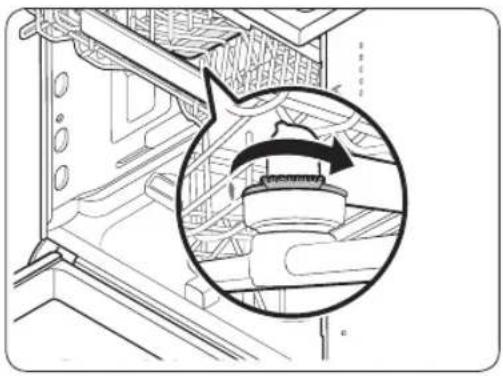

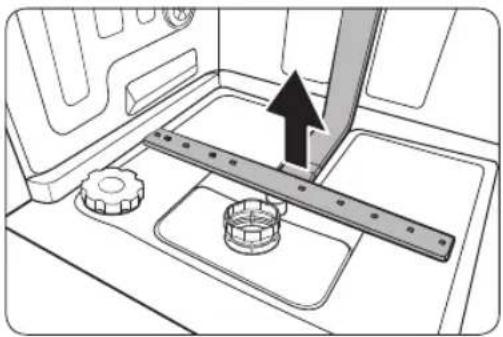

Miten suihkuvarret puhdistetaan?

Irrota suihkuvarret (ylempi ja alempi) varovasti kiertämällä mutteri auki. Puhdista ne puhtaalla vedellä poistaaksesi jäämät. Asenna takaisin kiristämällä käsin ja tarkista, että ne pyörivät vapaasti.

Miksi astiat ovat märkiä ohjelman jälkeen?

Tarkista huuhteluaineen määrä. Lisää tarvittaessa ja nosta asetusta (d1–d5). Vältä ylikuormitusta. Tyhjennä ensin alakori, jotta vesi ei tipu puhtaisiin astioihin.

Miten itsepuhdistusohjelma käytetään?

Itsepuhdistusohjelma puhdistaa astianpesukoneen sisäosan. Varmista, että kone on tyhjä, ja valitse tämä ohjelma (jos saatavilla). Vaihtoehtoisesti voit käyttää Intensiivi-ohjelmaa ilman astioita.

Mistä löydän varaosia?

Samsung takaa varaosien (tiivisteet, saranat, suihkuvarret, suodattimet, korit) saatavuuden vähintään 10 vuotta mallin valmistuksen lopettamisen jälkeen. Ota yhteyttä Samsungin asiakaspalveluun.

Miten ohjauspaneeli lukitaan?

Ota käyttöön Ohjauspaneelin lukitus -toiminto estääksesi lasten pääsyn muuttamaan asetuksia. Katso tarkka ohje käyttöoppaasta (yleensä pitämällä jotain painiketta painettuna).

Mikä ohjelma valitaan erittäin likaisille astioille?

Käytä Intensiivi-ohjelmaa. Se suorittaa esipesun 50 °C:ssa, pääpesun 65 °C:ssa ja kuuman huuhtelun 70 °C:ssa. Tämä ohjelma kuluttaa noin 17,5 l vettä ja kestää 175 minuuttia.

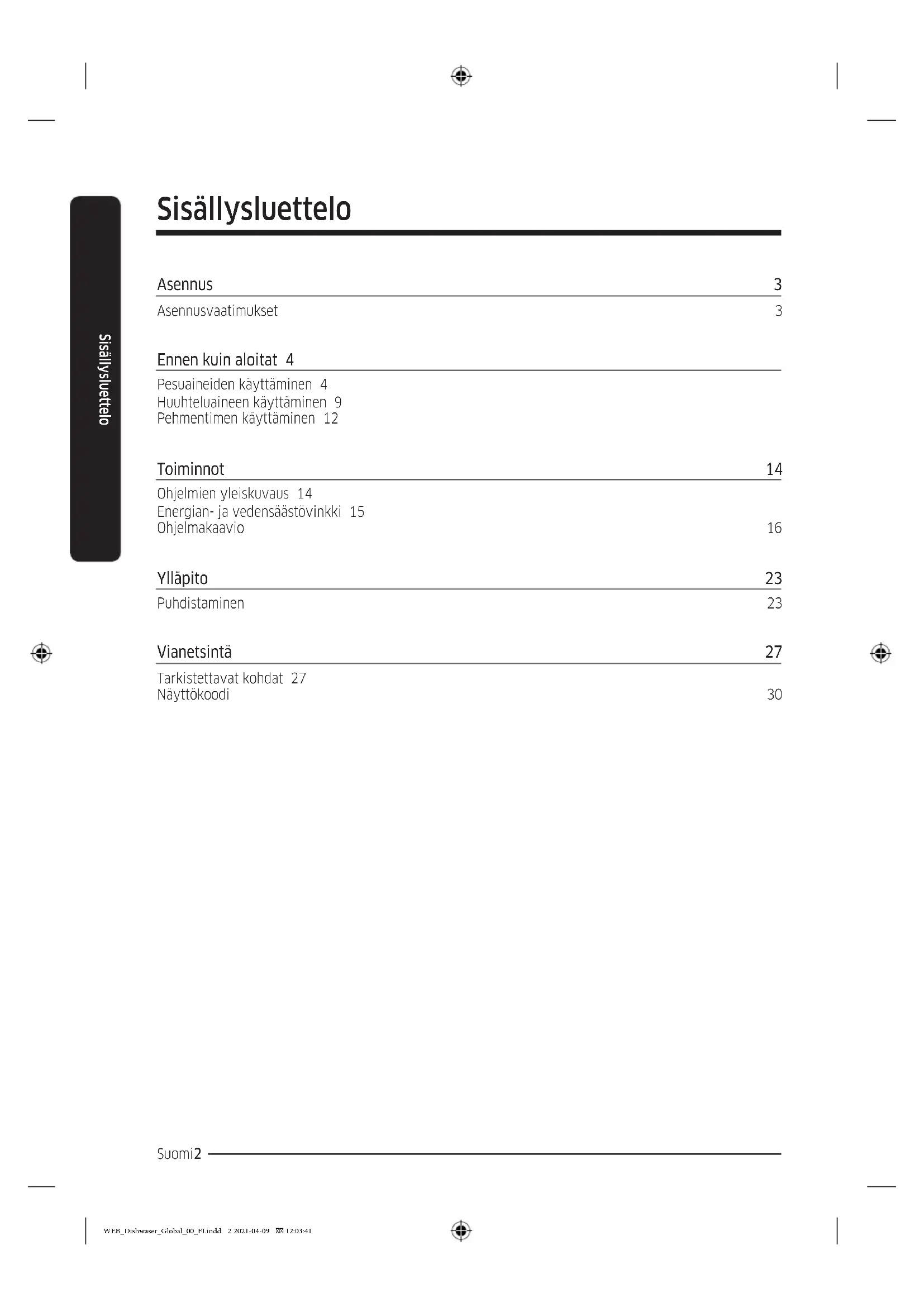

KÄYTTÖOHJE DW6KM6041SSEG SAMSUNG

Asennusvaatimukset 3

Ennen kuin aloitat 4

Pesuaineiden käyttäminen 4

Huuhteluaineen käyttäminen 9

Pehmentimen käyttäminen 12

Toiminnot 14

Ohjelmien yleiskuvaus 14

Energian- ja vedensäästövinkki 15

Ohjelmakaavio 16

Ylläpito 23

Puhdistaminen 23

Vianetsintä 27

Tarkistettavat kohdat 27

Näyttökoodi 30

Suomi2

Asennus

Asennusvaatimukset

Jotta tulipaloilta, sähköiskuilta ja henkilövahingoilta voitaisiin välttyä, kaikki johdotus- ja maadoitustyöt on annettava pätevän teknikon tehtäväksi.

Virransyöttö

Erillinen 220-240 V ~, 50 Hz:n virtapiiri yksinomaan astianpesukoneelle. Pistorasian suurin sallittu virta on 16 A (enintään 11 A astianpesukoneelle).

VAROITUS

• Älä käytä jatkojohtoa. Käytä vain astianpesukoneen mukana toimitettua pistoketta.
• Tarkista asennuksen jälkeen, ettei pistoke ole taipunut eikä vaurioitunut.

Maadoitus

Astianpesukone on maadoitettava asianmukaisesti ja pysyvästi maadoitettuun metalliin tai pysyvään johdotusjärjestelmään. Maadoitusjohdin on kuljetettava samaa reittiä virtapiirin johtimien kanssa ja kytkettävä astianpesukoneen maadoitusliittimeen tai -johtimeen.

VAROITUS

• Älä kytke maadoitusjohtoa muovi-, kaasu- tai kuumavesiputkiin. Väärin kytketyt maadoitusjohtimet voivat aiheuttaa sähköiskun.
• Älä muuntele astianpesukoneen pistoketta. Jos pistoke ei sovi pistorasiaan, pyydä valtuutettua sähköasentajaa asentamaan oikeanlainen pistorasia.

Vedensyöttö

• Vesijohdon on kestettävä vedenpaine 0,04-1 MPa. Veden lämpötilan on oltava alle 60 °C. Hanaan on asennettava sulkuhana, jossa on 3/4 tuuman ulkokierre.

Estä vuodot seuraavalla tavalla:

• Varmista, että vesihanat ovat käden ulottuvilla. Käännä hana kiinni, kun astianpesukonetta ei käytetä. Tarkista vesiletkun kiinnikkeet säännöllisesti vuotojen varalta.
• Estä vuodot tiivistämällä vesiliitännät ja -liitokset teflonteipillä tai saumamassalla.

Vesistopperi

Vesistopperi on elektroninen, vuotojen estämiseen tarkoitettu laite. Vesistopperi on kiinnitetty vesiletkuun, ja se katkaisee vedensyötön automaattisesti, jos letku vaurioituu.

HUOMIO

Käsittele vesistopperia varovasti. - Älä kierrä tai vääntele vesiletkua, johon vesistopperi on kiinnitetty. Jos vesistopperi vaurioituu, sulje vesihanat ja irrota pistoke välittömästi pistorasiasta. Ota sen jälkeen yhteyttä paikalliseen Samsungin asiakaspalveluun tai pätevään asentajaan.

Lattia

Varmista säädettävien jalkojen avulla, että laite on suorassa. Kun laite on tasattu, varmista, että luukku avautuu ja sulkeutuu kunnolla.

Ennen kuin aloitat

Annostelijoita on seuraavat kaksi tyyppiä. Tarkista ohjeista astianpesukoneellesi oikea annostelija.

Tyyppi A Tyyppi B

Pesuaineiden käyttäminen

Pesuainelokero

Pesuainetta tulee olla pesuaineen annostelijassa kaikissa astianpesukoneen ohjelmissa. Käytä pesuainetta valittuun ohjelmaan suositeltava määrä, jotta pääset parhaisiin tuloksiin.

VAROITUS

• Älä laita astianpesuainetta suuhun. Vältä aineista nousevien höyryjen hengittämistä.

Astianpesukoneen pesuaineissa on ärsytystä aiheuttavia ja syövyttäviä kemikaaleja, jotka voivat vaikeuttaa hengittämistä. Jos suuhusi on päässyt astianpesuainetta tai olet hengittänyt aineista nousevia höyryjä, hakeudu viipymättä lääkäriin.

• Pidä astianpesuaineet poissa lasten ulottuvilta.

HUOMIO

Käytä vain astianpesukoneille tarkoitettua pesuainetta. Muut pesuaineet vaahtoavat liikaa, mikä voi heikentää astianpesukoneen suorituskykyä tai aiheuttaa toimintahäiriöitä. - Pesutulos ei ehkä ole hyvä vähäisillä pesuainemäärillä. Normaalilikaisille astioille suosittelemme 20-25:ta grammaa. Tämä voi kuitenkin vaihdella pesuainevalmistajan mukaan, joten noudata aina valmistajan suosituksia. Malleille DW5****** suosittelemme 15-20:tä grammaa.

Pesuaineen lisääminen

-Typpi A

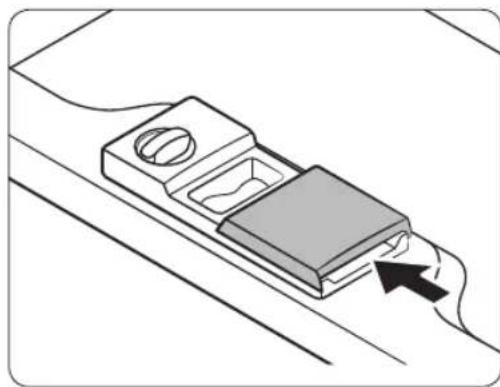

1. Avaa pesuainelokeron kansi työntämällä lokeron vapautussalpaa oikealle.

HUOMAUTUS

Suojus jää auki, kun pesuohjelma päättyy.

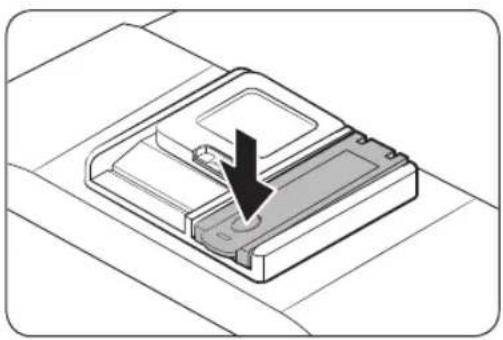

1. Lisää pesuaineen pääannostelijaan suositeltu määrä pesuainetta.

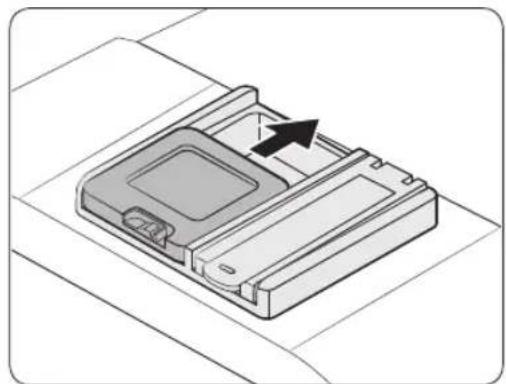

1. Sulje kansi liu'uttamalla sitä ylös.

Ennen kuin aloitat

1. Jos astiat ovat erittäin likaisia, saat paremman pesutuloksen kaatamalla astianpesukoneen pohjalle hieman pesuainetta.

HUOMAUTUS

Tämä ylimääräinen pesuaine käytetään esipesun aikana.

Kansi aukeaa automaattisesti, jotta pesuainetta pääsee vapautumaan pesun aikana.

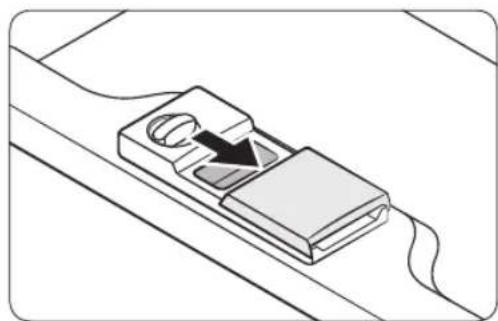

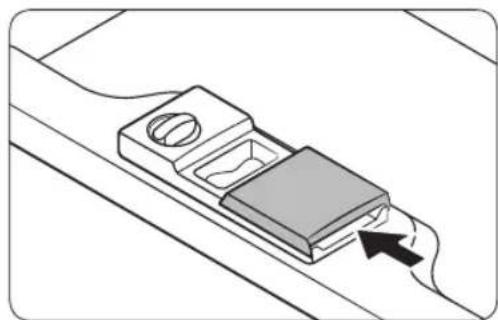

1. Avaa pesuainelokeron läppä työntämällä lokeron vapautussalpaa.

HUOMAUTUS

Läppä aukeaa aina, kun astianpesuohjelma päättyy.

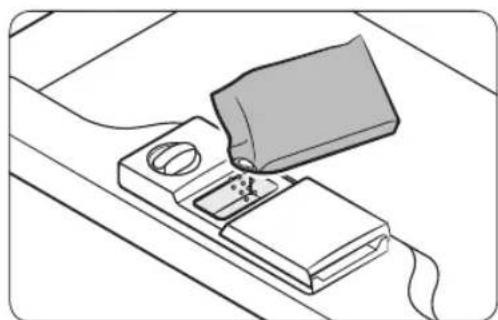

1. Lisää pesuaineen annostelijaan suositeltu määrä pesuainetta.
2. Sulje läppä liu'uttamalla sitä vasemmalle ja painamalla se alas.

HUOMAUTUS

Pesutabletille ei ole mitään erillistä painiketta.

Ennen kuin aloitat

1. Jos astiat ovat erittäin likaisia, saat paremman pesutuloksen kaatamalla astianpesukoneen pohjalle hieman pesuainetta.

HUOMAUTUS

Tämä ylimääräinen pesuaine käytetään esipesun aikana.

Kansi aukeaa automaattisesti, jotta pesuainetta pääsee vapautumaan pesun aikana.

Suomi8

Huuhteluaineen käyttäminen

Huuhteluainelokero

Huuhteluaine tehostaa astianpesukoneen kuivaustoimintoa. Lisää laitteeseen huuhteluainetta, kun käyttöpaneelissa oleva Huuhteluaineen täytön ilmaisin syttyy. Käytä vain nestemäistä huuhteluainetta. Huuhtelujauheen käyttäminen tukkii säiliön aukon, jolloin astianpesukone ei toimi oikein.

HUOMIO

• Älä käytä huuhteluainelokerossa mitään pesuaineita.
• Älä täytä lokeroa liian täyteen. Jos huuhteluainetta on liikaa, se saattaa vuotaa yli pesun aikana.

Huuhteluaineen lisääminen

-Typppi A

1. Avaa huuhteluainelokeron kansi.

HUOMAUTUS

Huuhteluaineen lisääminen pesutablettien lisäksi parantaa kuivaustehoa.

1. Täytä huuhteluainelokero huuhteluaineella.

HUOMIO

Älä täytä lokeroa yli täyttömerkin. Jos huuhteluainetta on liikaa, se saattaa tulvia yli lokerosta pesuohjelman aikana.

Ennen kuin aloitat

1. Sulje huuhteluainelokeron kansi.

Huuhteluaineen asetus

Voit muuttaa käytetyn huuhteluaineen määrää pesuohjelman aikana.

Asetustilaan siirtymisessä käytettävät painikkeet voivat vaihdella malleittain.

Tarkista mallisi painikkeet.

DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automaattinen), B (Puhdistus) - DW5 R405 BB / DW5 R404 BB: A (Normaali), B (Puhdistus) DW5*R40 F*: A (Ohjelma), B (Huuhtelulisäys) 1. Pidä A-painiketta painettuna viisi sekuntia. 2. Valitse huuhteluaineen määrän asetusvalikko B-painikkeella.

• Näytössä näkyy nykyinen asetus. (Oletusasetus: d4)
• Muuta asetusta A-painikkeella.
• Mahdolliset asetukset ovat d1-d5 (vähimmäis-enimmäisarvo).
• Tallenna asetus odottamalla 5 sekuntia.

DW6 M5 BB / DW60M5070IB : A (Pika) DW6 M5 F /S /U*-mallit: A (Ohjelma) 1. Pidä A-painiketta painettuna viisi sekuntia. 2. Siirry huuhteluaineen asetustilaan painamalla Viivekäynnistys-painiketta.

• Näytössä näkyy nykyinen asetus.
• Valitse huuhteluaineen määrä painamalla A-painiketta.
• Mahdolliset asetukset ovat d1-d5 (vähimmäis-enimmäisarvo).
• Tallenna asetus odottamalla 5 sekuntia.

Suomi10

-Typpi B

1. Avaa huuhteluainelokeron kansi kääntämällä sitä vastapäivään.

HUOMAUTUS

Huuhteluaineen lisääminen pesutablettien lisäksi parantaa kuivastehoa.

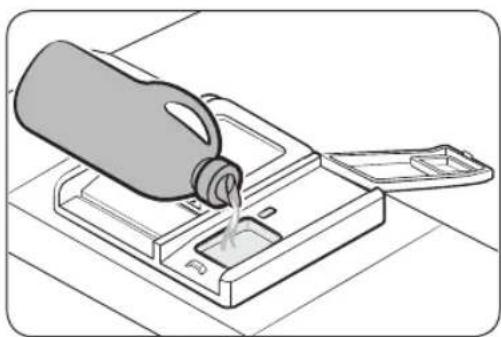

1. Täytä huuhteluainelokero huuhteluaineella.

HUOMAUTUS

Käytä katseluaukkoa apuna, kun lisäät huuhteluainetta lokeroon.

HUOMIO

Älä täytä lokeroa yli täyttömerkin. Jos huuhteluainetta on liikaa, se saattaa tulvia yli lokerosta pesuohjelman aikana.

1. Käännä huuhteluaineen määrän valitsin välille 1-6.
2. Mitä suurempi numero, sitä enemmän astianpesukone käyttää huuhteluainetta. Korkeampi taso parantaa kuivastehoa.
3. Jos astiat ovat haalistuneita, käytä alempaa tasoa. Jos huuhteluaineen määrän valitsin ei käänny helposti, käytä kolikkoa apuna.
4. Sulje huuhteluainelokeron kansi kääntämällä sitä myötäpäivään.

Ennen kuin aloitat

Pehmentimen käyttäminen

Suolasäiliö

Vedenpehmennin poistaa vedestä mineraaleja, jotka voisivat haitata astianpesukoneen toimintaa. Suosittelemme käyttämään pehmeää vettä, jotta tulokset olisivat mahdollisimman hyvät. Kovassa vedessä on epäpuhtauksia, jotka voivat heikentää pesutehoa. Vettä täytyy pehmentää, jos käytettävä vesi on kovempaa kuin 1,0 mmol/l (6 dH saksalaisella asteikolla).

Veden pehmentämiseen tarvitaan astianpesukonesuolaa, ja veden kovuustaso on asetettava asuinalueen mukaisesti. Saat lisätietoja alueesi veden kovuudesta paikalliselta vesilaitokselta. - Jos veden kovuus vaihtelee, aseta astianpesukone suurimpaan kovuuteen. Jos veden kovuuslukemat vaihtelevat esimerkiksi 6,7-9,0 mmol/l, aseta astianpesukone arvoon 9,0 mmol/l. - Astianpesukoneen veden kovuuden oletusasetus on 3 (2,1-3,0 mmol/l). Jos asetus vastaa asuinalueesi veden kovuutta, sitä ei tarvitse muuttaa.

HUOMAUTUS

• Asetukset on suositeltavaa säätää alla olevan taulukon (tai käyttöoppaan) mukaisesti.
• Tehdasasetus: H3

Veden kovuus				Veden kovuuden asetus	Suolankäytö (g/ohjelma)	Itsenäisyss (pesuohjelmaa/ 1 kg)
°dH °fH	°Clear mm	bl/1
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20 60
12-17	21-30	15-21	2,1-3,0 H3	30 50
18-22	31-40	22-28	3,1-4,0 H4	40 40
23-34	41-60	29-42	4,1-6,0 H5	50 30
35-55	61-98	43-69	6,1-9,8 H6	60 20

HUOMAUTUS

1 dH (saksalainen yksikkö) = 0,178 mmol/l, 1 Clark (brittiläinen yksikkö) = 0,143 mmol/l, 1 fH (ranskalainen yksikkö) = 0,1 mmol/l. Voit selvittää alueesi veden kovuuden ottamalla yhteyttä paikalliseen vesilaitokseen.

Suomi12

HUOMAUTUS

Kuinka vedenpehmentimen uudelleenkäsittely toimii (EKO-ohjelma ja H3-kovuusasetus)

Toimii noin 2 minuuttia kuivauksen alkaessa ja käyttää 2 litraa vettä, 0,0002 kWh energiaa. Käyttää vedenpehmennintä kerran 5 ohjelmassa.

Vedenpehmentimen määrän asetus

Astianpesukone on suunniteltu niin, että suolan käyttöä säädellään veden kovuuden mukaisesti. Sen on tarkoitus optimoida ja mukauttaa suolan käyttöä niin, että sen voi määrittää seuraavalla tavalla:

Asetustilaan siirtymisessä käytettävät painikkeet voivat vaihdella malleittain.

Tarkista mallisi painikkeet.

• DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automaattinen) DW5 R405 BB / DW5 R404*BB: A (Normaali)
• Pidä A-painiketta painettuna viisi sekuntia.
• Valitse veden kovuustason asetusvalikko Viivekäynnistys-painikkeella.
• Näytössä näkyy nykyinen asetus.
• Muuta asetusta A-painikkeella.
• Mahdolliset asetukset ovat H1-H6 (pehmeä-kova).
• Tallenna asetus odottamalla 5 sekuntia.

DW6 M6 BB / DW60M6070IB: A (Esipesu) DW6 M5**BB / DW60M5070IB: A (Pika) DW6*M***F*/S*/U*-mallit: A (Ohjelma) 1. Valitse veden kovuuden asetusvalikko painamalla A-painiketta viisi sekuntia.

• Näytössä näkyy nykyinen asetus.
• Muuta asetusta A-painikkeella.
• Mahdolliset asetukset ovat H1-H6 (pehmeä-kova).
• Tallenna asetus odottamalla 5 sekuntia.

Toiminnot

Ohjelmien yleiskuvaus

ECO	EKO *	Tämä ohjelma vähentää virran- ja vedenkulutusta ja soveltuu normalalikaisille astioille.
AUTO	Automaattinen / Automaattinen pesu	Tämä ohjelma havaitsee astioissa olevan lian märän ja käynnistää automaattisesti astioille parhaiten soveltuvan ohjelman. Ohjelmaa voi käyttaa astioissa olevan lian märästä riippumatta.
	Normaali	Normaalilikaisille astioille, kuten kattilat, lautaset, lasit ja hieman likaiset pannut.
	Tehopesu Valitse	tämä ohjelma, jos astiat ovat erittäin likaisia.
	Helposti särkyvät	Valitse tämä ohjelma hieman likaisille ja helposti särkyville astioille, kuten laseille.
	Pika Normaal	ikaiset päävittäiset käyttoastiat, lyhyt pesuohjelma.
	Pikapesu	Valitse tämä ohjelma, jos haluat pestä hieman likaiset astiat nopeasti.
	Esipesu	Lian huuhteleminen pois kylmällä vedellä ennen toisen ohjelman käynnistämista.
	Vaimea	Valitse tämä pesuohjelma, jos haluat tasaista ja hiljaista pesua. Tämä pesuohjelma on hieman hitaampi mutta 2 desibeliä EKO -ohjelmaa vaimeampi.
	Automaattipuhdistus	Puhdista astianpesukoneen sisältilat valitsemalla tämä ohjelma. Varmista, etta astianpesukone on tyhja.

Käytettävä ohjelma voi vaihdella malleittain. * EKO-ohjelman arvot on saatu noudattamalla testistandardia EN 60436:2020. Muille ohjelmille annetut arvot ovat vain suuntaa antavia.

Suomi14

Energian- ja vedensäästövinkki

• EKO-ohjelma sopii normaalilikaisten astioiden pesemiseen ja on tähän tarkoitukseen tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksensa ansiosta, ja sitä käytetään arvioitaessa EU:n ekologista suunnittelua koskevan lainsäädännön noudattamista (KOMISSION ASETUS (EU) 2019/2022).
• Astioiden manuaalinen esihuuhdeltu lisää veden- ja energiankulutusta, eikä sitä suositella. Poista vain suuret ruoantähteet esimerkiksi veitsellä ennen koneeseen asettamista.
• Vedensyöttö voi olla lämpötilaltaan enintään 60 °C, ja kuuman veden liittäminen vähentää sähkönkulutusta. Kori kannattaa täyttää, mikäli mahdollista, mutta ei liian täyteen. Veden ja energian säästämiseksi käytä EKO-ohjelmaa. EKO on tehokkain ohjelma normaalilikaisten astioiden pesemiseen. Käytä valmistajan ohjeiden mukainen määrä pesu- ja huuhteluainetta.
• Astianpesukone säästää vettä käsipesuun verrattuna. Tietoa Ecodesignista on saatavilla osoitteessa www.samsung.com/support.

Mallin EPREL-rekisteröinti:

1. Siirry osoitteeseen https://eprel.ec.europa.eu
2. Katso mallin tunniste tuotteen energiakilvestä ja kirjoita se hakukenttään.
3. Mallin energiamerkintätiedot tulevat näkyviin.
4. Pääset käsiin tuotetietoihin suoraan osoitteessa https://eprel.ec.europa.eu/qr/###

Rekisteröintinumero on tuotteen tyyppikilvessä.

Toiminnot

Ohjelmakaavio

DW6 R707 / DW6 R705 / DW6 R704 **

Pesuohjelma Autom	aattinen EKO Tehopesu
Ruoantähteiden määrä	Normaali Normaali Paljon
Ohjelmajärestys	Esipesu (45 °C) Pääpesu (55 °C-65 °C) Huuhtelu ▶ Kuuma huuhtelu (50 °C-70 °C) ▶ Kuivaus ▶ Lopetus	Esipesu Pääpesu (50 °C) Huuhtelu ▶ Kuuma huuhtelu (48 °C) ▶ Kuivaus ▶ Lopetus	Esipesu (50 °C) Pääpesu (65 °C) Huuhtelu ▶ Kuuma huuhtelu (58 °C) ▶ Kuivaus ▶ Lopetus
Vedenkulutus (I) 8,5-	18 9,9 16,6
Energiankulutus (kWh)	0,85-1,55	0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***)	1,5
Ohjelma-aika (min) 150	210 205

Pesuohjelma Helposti särkyvät Pika * Esipesu
Ruoantähteiden määrä	Vähän Normaal	Vähän
Ohjelmajärjestys	Esipesu (40 °C)▲Pääpesu (50 °C)▲Huuhtelu ▲ Kuuma huuhtelu (50 °C)▲Kuivaus ▲ Lopetus	Pääkesu (60 °C)▲Huuhtelu ▲ Kuuma huuhtelu (55 °C)▲Kuivaus ▲ Lopetus	Esipesu ▲ Lopetus
Vedenkulutus (l)	13,5	15	4,1
Energiankulutus (kWh)	0,95	0,95	0,02
Ohjelma-aika (min) 120	60	15

Suomi 16

Pesuohjelma Vaimea	** Automaatipuhdistus
Ruoantähteiden märä	Normaali -
Ohjelmajärestys	Esipesu (35 °C) Pääpesu (60 °C) Huuhtelu ▶ Kuuma huuhtelu (55 °C) Kuivaus ▶ Lopetus	Esipesu Pääkesu (70 °C) Huuhtelu ▶ Kuuma huuhtelu (70 °C) Kuivaus ▶ Lopetus
Vedenkulutus (I) 13	15
Energiankulutus (kWh)	1,5	1,25
Ohjelma-aika (min) 270	145

• Esipesu: Tässä ohjelmassa ei käytetä automaattiluukkutoimintaa eikä kuivausta. Esipesu-ohjelman jatkuvaa, pitkäaikaista käyttöä ei suositella. Tämä voi heikentää vedenpehmentimen suoritustehoa.

** Automaattipuhdistus: Vain mallit DW6 R707 / DW6 R705

HUOMAUTUS

Virrankulutus ja ohjelma-aika riippuvat veden lämpötilasta ja/tai pestävien astioiden määrästä.

Toiminnot

DW5 R407 / DW5 R406

Pesuohjelma Autom	aattinen EKO Tehopesu
Ruoantähteiden määrä	Hyvin vähän tai paljon Nørmäali Paljon
Ohjelmajärestys	Esipesu (45 °C) ▲Pääpesu(45 °C-55 °C) ▲Huuhelu ▲Kuumahuuhelu (65 °C) ▲Kuivaus ▲Lopetus	Pääpesu (50 °C) ▲Huuhtelu ▲Kuumahuuhelu (50 °C) ▲Kuivaus ▲Lopetus	Esipesu (50 °C) ▲Pääpesu (60 °C) ▲Huuhelu ▲Huuhtelu ▲Kuumahuuhelu (70 °C) ▲Kuivaus ▲Lopetus
Vedenkulutus (I) 9,5-13		9,9 (DW5*R406***9,5 (DW5*R407***	15,5
Energiankulutus (kWh) 0,85-1,2		0,704 (DW5*R406***0,755 (DW5*R407***	1,33
Ohjelma-aika (min) 150 220 175

Pesuohjelma Helposti särkyvät Pika Pikapesu
Ruoantähteiden määrä Vähän Normaali Vähän
Ohjelmajärjestys	Esipesu Pääpesu (40 °C) Huuhtelu Kuuma huuhtelu (60 °C) Kuivaus Lopetus	Esipesu (40 °C) Pääpesu (45 °C) Kuuma huuhtelu (60 °C) Kuivaus Lopetus	Pääpesu (35 °C) Huuhtelu (35 °C)
Vedenkulutus (l)	12	9,1	10,5
Energiankulutus (kWh)	0,71	0,77	0,28
Ohjelma-aika (min) 125	60	20

Suomi18

DW5 R405 /DW5 R404***

Pesuohjelma Normaali EKO Tehopesu
Ruoantähteiden määrä N	Normaali Normaali Paljon
Ohjelmajärjestys	Esipesu (45 °C)▲Pääpesu (55 °C)▲Huuhtelu ▲ Kuuma huuhtelu (65 °C)▲Kuivaus ▲ Lopetus	Pääkesu (45 °C)▲Huuhtelu ▲ Kuuma huuhtelu (60 °C)▲Kuivaus ▲ Lopetus	Esipesu (50 °C)▲Pääkesu (60 °C)▲Huuhtelu ▲ Kuuma huuhtelu (70 °C)▲Kuivaus ▲ Lopetus
Vedenkulutus (I) 13,1		9,5 (DW5*R404***) 9,9 (DW5*R405***	16,5
Energiankulutus (kWh) 1,1		0,780 (DW5*R404***) 0,836 (DW5*R405***	1,3
Ohjelma-aika (min) 175	220 165

Pesuohjelma Helposti särkyvät Pika Pikapesu
Ruoantähteiden määrä	Vähän Normaali Vähän
Ohjelmajärestys	Esipesu Pääpesu (40 °C) Huuhtelu Kuuma huuhtelu (60 °C) Kuivaus Lopetus	Esipesu (50 °C) Pääpesu (60 °C) Kuuma huuhtelu (60 °C) Kuivaus Lopetus	Pääpesu (35 °C) Huuhtelu (35 °C)
Vedenkulutus (I) 13,4	9,1 10,5
Energiankulutus (kWh)	0,78	0,75 0,3
Ohjelma-aika (min) 125	60	20

HUOMAUTUS

Virrankulutus ja ohjelma-aika riippuu veden lämpötilasta ja/tai pestävien astioiden määrästä.

Toiminnot

Pesuohjelma Tehop	esu Normaali EKO
Ruoantähteiden määrä	Paljon Normaali Normaali
Ohjelmajärestys	Esipesu (50 °C)▲Pääpesu (60 °C)▲Huuhtelu▲Huuhtelu ▷ Kuuma huuhtelu (70 °C)▲Kuivaus ▷ Lopetus	Esipesu (45 °C)▲Pääpesu (55 °C)▲Huuhtelu ▷ Kuuma huuhtelu (65 °C)▲Kuivaus ▷ Lopetus	Pääpesu (45 °C)▲Huuhtelu ▷ Kuuma huuhtelu (65 °C)▲Kuivaus ▷ Lopetus
Vedenkulutus (I) 18,5	15 12
Energiankulutus (kWh) 1	1,5 1,35 1,037
Ohjelma-aika (min) 170	180	195

Pesuohjelma	** Helfosti särkyvät	Pika
Ruoantähteiden määrä	Vähän	Normaali
Ohjelmajärjestys	Esipesu ▲Pääpesu (40 °C) ▲Huuhtelu ▷ Kuuma huuhtelu (60 °C) ▲Kuivaus ▷ Lopetus	Esipesu (50 °C) ▲Pääpesu (60 °C) ▲Kuuma huuhtelu (60 °C) ▲Kuivaus ▷ Lopetus
Vedenkulutus (I) 14,5	10
Energiankulutus (kWh)	0,95	0,9
Ohjelma-aika (min) 130	60

** Helposti särkyvät Vain mallit DW6 M50 **/DW60M5070IB

HUOMAUTUS

Virrankulutus ja ohjelma-aika riippuu veden lämpötilasta ja/tai pestävien astioiden määrästä.

Suomi20

DW6 M6031 /DW6 M605 /DW60M6070IB/DW6 M604 *

Pesuohjelma Tehop	esu Automaattinen pesu	EKO
Ruoantähteiden märä	Paljon Normaali Normaali
Ohjelmajärestys	Esipesu (50 °C) Pääpesu (60 °C) Huuhtelu Huuhtelu ▷ Kuuma huuhtelu (70 °C) Kuivaus ▷ Lopetus	Esipesu (45 °C) Pääkesu (45-55 °C) Huuhtelu ▷ Kuuma huuhtelu (65 °C) Kuivaus ▷ Lopetus	Esipesu Pääkesu (50 °C) Kuuma huuhtelu (55 °C) Kuivaus ▷ Lopetus
Vedenkulutus (I) 17,5	11-15 10,5
Energiankulutus (kWh)	1,6 0,9-1,3		0,950 (DW6*M6031**/ DW6*M605***/ DW60M6070IB) 0,936 (DW6*M604***)
Ohjelma-aika (min) 175	150 225

Pesuohjelma	Pika	Esipesu	Helposti särkyvät
Ruoantähteiden määrä	Normaali Vähän	Vähän
Ohjelmajärestys	Esipesu (50 °C)▲ Pääpesu (60 °C)▲ Kuuma huuhtelu (60 °C)▲ Kuivaus ▲ Lopetus	Esipesu ▲ Lopetus	Esipesu ▲ Pääpesu (40 °C)▲ Huuhtelu ▲ Kuuma huuhtelu (60 °C)▲ Kuivaus ▲ Lopetus
Vedenkulutus (l)	10	4	13
Energiankulutus (kWh)	1,15	0,02	0,9
Ohjelma-aika (min)	60	15	130

Toiminnot

Pesuohjelma ** Pika pesu
Ruoantähteiden märä r Vähän
Ohjelmajärestys	Pääpesu (45 °C) ▲ Kuuma huuhtelu (50 °C) ▲ Kuuma huuhtelu (55 °C) ▲ Lopetus
Vedenkulutus (I) 11
Energiankulutus (kWh) 0,75
Ohjelma-aika (min) 30

** Pikapesu: Vain mallit DW6 M6031 /DW6 M605***/DW60M6070IB

Pikapesu -ohjelman jatkuvaa ja pitkäaikaista käyttöä ei suositella. Tämä voi heikentää

vedenpehmentimen suorituskykyä.

HUOMAUTUS

Virrankulutus ja ohjelman kesto riippuvat veden lämpötilasta ja/tai pestävien astioiden määrästä.

Ylläpito

Puhdistaminen

Pidä astianpesukone puhtaana, jotta se toimisi tehokkaammin, kestäisi pidempään eikä sitä tarvitsisi korjata turhaan.

Ulkopinnat

Puhdista kaikki roiskeet astianpesukoneen pinnalta heti. Pyyhi roiskeet ja pöly pois laitteen käyttöpaneelista pehmeällä, kostealla liinalla.

HUOMIO

• Älä käytä bentseeniä, vahaa, ohentimia, kloorivalkaisuainetta, alkoholia tai mitään muita kemikaaleja. Aineet voivat haalistaa laitteen pintaa ja aiheuttaa tahroja.
• Astianpesukoneen sisällä on sähköosia. Älä ruiskuta vettä suoraan astianpesukoneeseen. Suojaa elektroniset osat vedeltä.
• Jos luukun paneeli on ruostumatonta terästä, puhdista se pehmeällä liinalla ja ruostumattomasta teräksestä valmistetuille kodinkoneille tarkoitetulla puhdistusaineella.

Sisäpinnat

Puhdista astianpesukoneen sisäpinnat säännöllisesti liasta ja ruoantähteistä. Pyyhi astianpesukoneen sisäpinnat ja luukun sisäpinta kostealla tiskirätillä.

HUOMIO

• Älä irrota astianpesukoneen etuosassa olevaa tiivistettä (pitkä kumitiiviste, joka ympäröi koneen suuaukkoa). Tiiviste pitää astianpesukoneen sisäosat sinetöityinä.
• Poista kalkki- ja rasvakerrostumat astianpesukoneen sisätiloista kostean liinan avulla. Voit halutessasi käyttää hieman pesuainetta ja käynnistää sen jälkeen tyhjän koneen suurinta huuhtelulämpötilaa käyttävällä ohjelmalla.

Ylläpito

Suuttimet

Voit estää suuttimia tukkeutumasta tai puhdistaa tukkeutuneet suuttimet irrottamalla ne ja puhdistamalla ne erikseen. Ole varovainen suuttimia poistaessasi, jotteivät ne menisi rikki.

Ylempi suutin

Alasuutin

1. Avaa luukku ja paljasta ylempi suutin vetämällä yläteline auki.
2. Löysää ja irrota mutteri ja irrota suutin.
3. Poista suodatin ja puhdista suutin.
4. Aseta suutin takaisin paikalleen ja kiristä mutteri käsin.
5. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.
6. Avaa luukku ja vedä alateline auki. Alasuutin näkyy alhaalla pohjassa.
7. Poista suodatin ja puhdista suutin.
8. Asenna suutin takaisin paikoilleen.
9. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.

HUOMAUTUS

Todellisten osien ulkomuoto saattaa poiketa kuvista malleittain.

Sisäosan puhdistus

Suosittelemme sisäosien puhdistusta kerran kuussa. Voit käyttää Automaattipuhdistus-ohjelmaa (jos käytettävissä) tai Tehopesu-ohjelmaa ilman astioita. Joissakin ilmoitustoiminnollisissa malleissa LED voi vilkkua 20-22 ohjelman jälkeen. Jos hanavesi on kovaa, voit estää kalkin kertymisen astianpesukoneen sisään lisäämällä käytön aikana pesuaineeseen sitruunahappoa.

Suomi24

Suodatin

Suosittelemme puhdistamaan suodattimen kerran kuussa.

1. Avaa luukku ja poista alateline.
2. Avaa karkeasuodattimen lukitus kääntämällä sen kahvaa vastapäivään.

1. Irrota karkeasuodatin ja sen alla oleva lieriömäinen mikrosuodatin.

Ylläpito

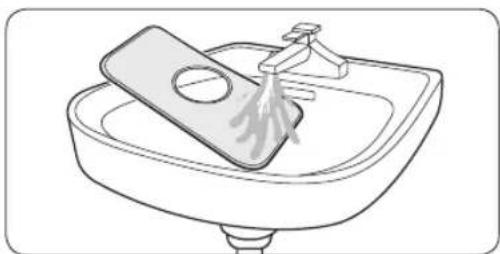

1. Poista mikro- ja karkeasuodattimesta kaikki lika.
2. Huuhtele ne juoksevan veden alla ja kuivaa ne hyvin.
3. Asenna ensin suodatin ja sen jälkeen karkeasuodatin takaisin paikoilleen.
4. Lukitse suodatin kääntämällä sen kahvaa myötäpäivään.

HUOMAUTUS

Todellisten osien ulkomuoto saattaa poiketa kuvista malleittain.

HUOMIO

Varmista, että karkeasuodatin on kunnolla kiinni. Löysä suojus voi heikentää laitteen suodatuskykyä.

Vianetsintä

Tarkistettavat kohdat

Jos astianpesukoneen käytössä esiintyy ongelmia, tutustu ensin alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Ei-valtuutetun huoltoliikkeen suorittaman korjauksen, itse suoritetun korjauksen tai muun kuin ammattikorjaajan suorittaman korjauksen jälkeen Samsung ei ole vastuussa tuotteen vaurioista, loukkaantumisista tai muista tuoteturvallisuusongelmista, jotka aiheutuvat tuotteen korjausyrityksistä, joissa ei ole noudatettu näitä korjaus- ja huolto-ohjeita huolellisesti. Takuu ei kata vaurioita, jotka ovat aiheutuneet tuotteelle sen seurauksena, että joku muu kuin Samsungin valtuuttama huoltoliike on yrittänyt korjata tuotteen.

Ongelma Mahdoliinen syy Toimenpide
Astianpesukone ei käynnisty.	Luukku ei ole tãysin kiinni.
	Virtajohtoa ei ole kytketty pistorasiaan.
	Laitteeseen ei tule vettã.
	Käyttopaneeli on lukittu.
Astianpesukone haisee pahalta.	Laitteeseen on jänty vetta viimeisimmän ohjelman jälkeen.
Astianpesukoneeseen jää vettä ohjelman jälkeen.	Poistoletku on taittunut tai sukossa.

Vianetsintä

Ongelma Mahdoll	nen syy Toimenpide
Astiohin järuoantähteitä.	Väärä ohjelma on valittu.	• Valitse pesuohjelma astioiden likaisuuden mukaisesti tassöoppaassa kuvatulla ravalla.
	Suodattimet ovat sukossa tai niitä ei ole kiristetty kunnolla.	• Puhdista suodattimet.• Varmista, että suodattimet on kiristetty kunnolla.
	Pesuainetta ei ole lisäty riittävästi.	• Käytä aina oikea määrapersuainetta.
	Vedenpaine on alhainen.	• Varmista, että paine on 0,04-1,0 MPa.
	Suuttimet ovat sukossa.	• Puhdista suuttimet ja poista niiden tukokset.
	Astiat on aseteltu värin tai laite on liian täynä.	• Järvestele astiat niin, että ne eivät hairitse suuttimien ja/ tai pesuaineen annostelijan toimintaa.
	Vesi on liian kovaa.	• Tarkista suolan täytön ilmaisin ja lisää tarvittaessa astianpesukonesuolaa.
Astiat eivät kuivu kunnolla.	Annostelijassa ei ole lainkaan huuhteluainetta tai sitä ei ole riittävästi.	• Lisää huuhteluainetta annostelijaan.• Tarkista huuhteluaineen asetukset.
	Laitteessa on liikaa astioita.	• Ylitäytö voi heikentäakuvaustehoa. Asettele astiat suositellulla ravalla.
	Laseista ja kupeista roiskuu vettä muille astioille konetta tyhjennettäessä.	• Tyhjennä ensin ala- ja sitten ylateline. Näin vettä ei pääse tippumaan ylatelineestä alatelineessä olevien astioiden paàlle.
	Useita pesuttableta on käytety valitsematta Puhdistus -toimintoa.	• Valitse Puhdistus -toiminto tai käytä huuhteluainetta.

Ongelma Mahdollinen syy Toimenpide
Astianpesukone toimii liian änekkästi.	Astianpesukoneesta kuuluu äntä, kun annostelijan suojus avautuu ja tyhjennyspumppu toimii.
	Laite ei ole tãysin suorassa. • Varmista, ettã laite on suorassa.
	Suutin osuu astioihin ja aiheuttaa kilinã.
Astioihin jää keltainen tai ruskea kalvo.	Syynä oat kahvin tai teen jäämãt.
Ilmaisimet eivät syty.	Virtajtoa ei ole kytketty pistorasiaan.
Suuttimet eivät pyörī tasaisesti.	Ruoantähteet ovat tukkineet suuttimet.
Astioiden pintaan jää valkoista.	Vesi on liian kovaa.
Käytöpaneelissa on ilmakuplia ja naarmuja.	Suojakalvon alle on päässyt ilmaa, ja tãsta on jäänyt jälliä.

Vianetsintä

Näyttökoodi

Jos astianpesukone ei toimi, näytössä saatetaan näyttää jokin koodi. Tutustu alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Koodi Toimenpide
LC	Vuototarkistus • Sulje vesiventtiili. Kännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä korjaajaan. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
4C	Vedensyötön tarkistus • Tarkista, onko vesiventtiili suljettu, vedensyöttö katkaistu tai vesiventtiili tai -putki jäätnyt tai tukossa. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
AC	Piirien tietoliikenteen tarkistus • Tiedonsiirto pää- ja alipiirilevyjen ei toimi normalisti. • Jos ongelma jatkuu, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeseen.
HC	Korkean lämmityslämpötilan tarkistus • Toiminnallinen tarkistus. Lisää tyhjaan astianpesukoneeseen pesuainetta ja käynnistä jokin ohjelma. Jos ongelma jatkuu, kännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä Samsungin huoltoon.
tC	Termistorin tarkistus • Lämpötila-anturi on rikkä (oikosulku tai avoin piiri). Jos ongelma jatkuu, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeseen.
EC	Pesupumpun tarkistus • Pesupumppu toimii epätavallisesti. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
PC	Jakomoottorin tarkistus • Epanormaali toiminta jakelumoottorilla tai pääpiirilevy. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
bc2	Painikkeiden tarkistus • Painiketta painetu 30 sekuntia. • Tarkista, onko painikeosassa vettä tai vierasainetta. • Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.

Suomi30

Jos jokin näyttökoodi ilmestyy näyttöön toistuvasti, ota yhteyttä lähimpään Samsungin huoltoon. Varaosat loppukäyttäjille ovat saatavilla vähintään 10 vuotta *.

• Asianmukaiset osat: luukun sarana ja tiivisteet, muut tiivisteet, suihkuvarret, poistosuodattimet, sisätelineet ja muoviosat, kuten korit ja kannet. ** Tämä tarkoittaa vähintään 10 vuotta siitä, kun Samsung toi mallin viimeisen laitteen markkinoille.

Suomi 31
