MANUAL DE UTILIZADOR T48PD23X2 NEFF

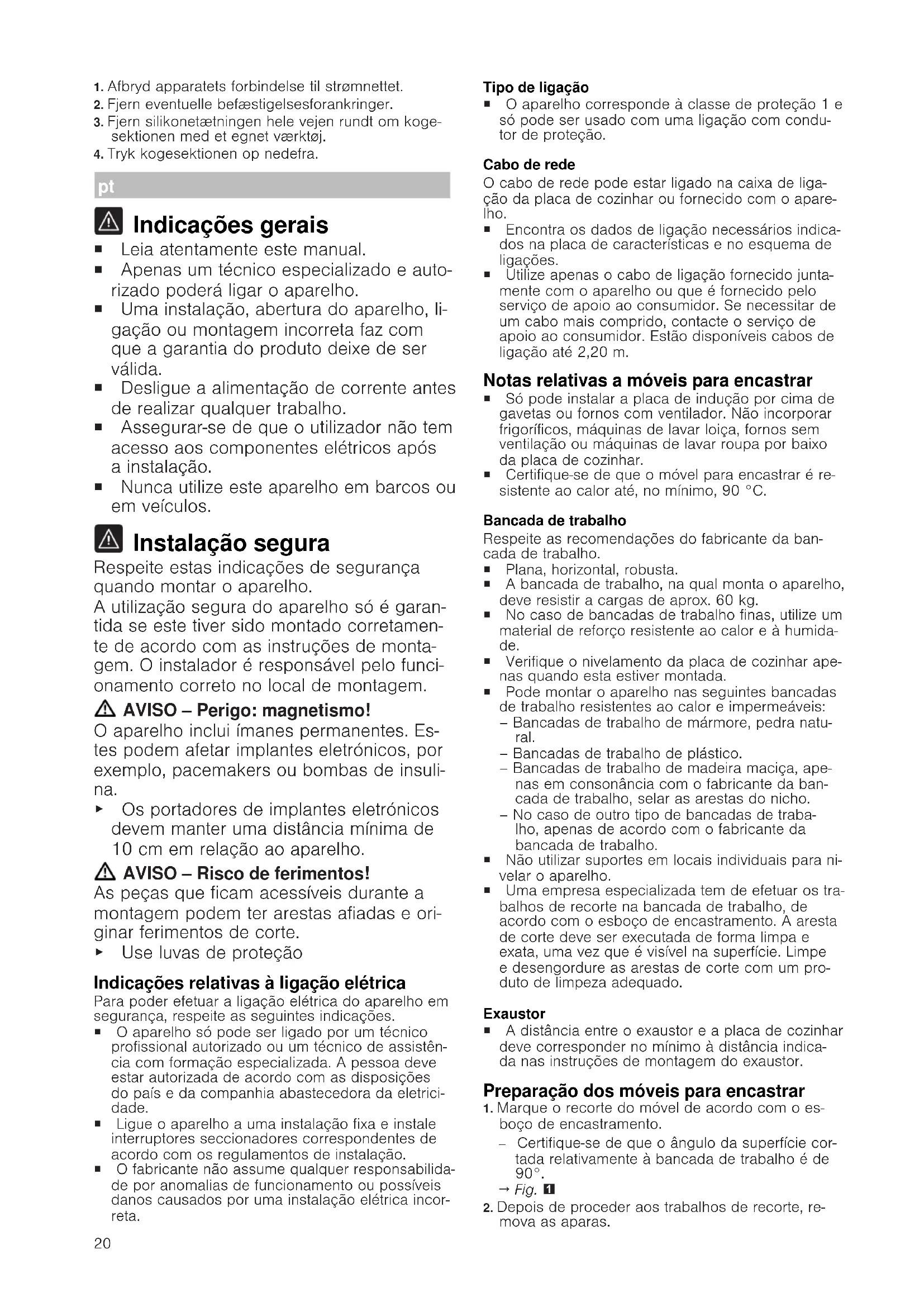

Indicações gerais ¡ Leia atentamente este manual. ¡ Apenas um técnico especializado e auto- rizado poderá ligar o aparelho. ¡ Uma instalação, abertura do aparelho, li- gação ou montagem incorreta faz com que a garantia do produto deixe de ser válida. ¡ Desligue a alimentação de corrente antes de realizar qualquer trabalho. ¡ Assegurar-se de que o utilizador não tem acesso aos componentes elétricos após a instalação. ¡ Nunca utilize este aparelho em barcos ou em veículos. Instalação segura Respeite estas indicações de segurança quando montar o aparelho. A utilização segura do aparelho só é garan- tida se este tiver sido montado corretamen- te de acordo com as instruções de monta- gem. O instalador é responsável pelo funci- onamento correto no local de montagem. AVISO‒Perigo: magnetismo! O aparelho inclui ímanes permanentes. Es- tes podem afetar implantes eletrónicos, por exemplo, pacemakers ou bombas de insuli- na. ▶ Os portadores de implantes eletrónicos devem manter uma distância mínima de 10cm em relação ao aparelho. AVISO‒Risco de ferimentos! As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e ori- ginar ferimentos de corte. ▶ Use luvas de proteção Indicações relativas à ligação elétrica Para poder efetuar a ligação elétrica do aparelho em segurança, respeite as seguintes indicações. ¡ O aparelho só pode ser ligado por um técnico profissional autorizado ou um técnico de assistên- cia com formação especializada. A pessoa deve estar autorizada de acordo com as disposições do país e da companhia abastecedora da eletrici- dade. ¡ Ligue o aparelho a uma instalação fixa e instale interruptores seccionadores correspondentes de acordo com os regulamentos de instalação. ¡ O fabricante não assume qualquer responsabilida- de por anomalias de funcionamento ou possíveis danos causados por uma instalação elétrica incor- reta. Tipo de ligação ¡ O aparelho corresponde à classe de proteção 1 e só pode ser usado com uma ligação com condu- tor de proteção. Cabo de rede O cabo de rede pode estar ligado na caixa de liga- ção da placa de cozinhar ou fornecido com o apare- lho. ¡ Encontra os dados de ligação necessários indica- dos na placa de características e no esquema de ligações. ¡ Utilize apenas o cabo de ligação fornecido junta- mente com o aparelho ou que é fornecido pelo serviço de apoio ao consumidor. Se necessitar de um cabo mais comprido, contacte o serviço de apoio ao consumidor. Estão disponíveis cabos de ligação até 2,20m. Notas relativas a móveis para encastrar ¡ Só pode instalar a placa de indução por cima de gavetas ou fornos com ventilador. Não incorporar frigoríficos, máquinas de lavar loiça, fornos sem ventilação ou máquinas de lavar roupa por baixo da placa de cozinhar. ¡ Certifique-se de que o móvel para encastrar é re- sistente ao calor até, no mínimo, 90°C. Bancada de trabalho Respeite as recomendações do fabricante da ban- cada de trabalho. ¡ Plana, horizontal, robusta. ¡ A bancada de trabalho, na qual monta o aparelho, deve resistir a cargas de aprox. 60kg. ¡ No caso de bancadas de trabalho finas, utilize um material de reforço resistente ao calor e à humida- de. ¡ Verifique o nivelamento da placa de cozinhar ape- nas quando esta estiver montada. ¡ Pode montar o aparelho nas seguintes bancadas de trabalho resistentes ao calor e impermeáveis: – Bancadas de trabalho de mármore, pedra natu- ral. – Bancadas de trabalho de plástico. – Bancadas de trabalho de madeira maciça, ape- nas em consonância com o fabricante da ban- cada de trabalho, selar as arestas do nicho. – No caso de outro tipo de bancadas de traba- lho, apenas de acordo com o fabricante da bancada de trabalho. ¡ Não utilizar suportes em locais individuais para ni- velar o aparelho. ¡ Uma empresa especializada tem de efetuar os tra- balhos de recorte na bancada de trabalho, de acordo com o esboço de encastramento. A aresta de corte deve ser executada de forma limpa e exata, uma vez que é visível na superfície. Limpe e desengordure as arestas de corte com um pro- duto de limpeza adequado. Exaustor ¡ A distância entre o exaustor e a placa de cozinhar deve corresponder no mínimo à distância indica- da nas instruções de montagem do exaustor. Preparação dos móveis para encastrar

1. Marque o recorte do móvel de acordo com o es-

boço de encastramento. ‒ Certifique-se de que o ângulo da superfície cor- tada relativamente à bancada de trabalho é de 90°.

2. Depois de proceder aos trabalhos de recorte, re-

tam a temperaturas elevadas. Ventilação Para garantir um funcionamento correto do apare- lho, é necessário que a placa de cozinhar esteja adequadamente ventilada. A ventilação na parte infe- rior do aparelho necessita de uma alimentação sufi- ciente de ar fresco. Por essa razão, se necessário, adaptar os móveis para esta finalidade.

1. Respeite uma distância mínima entre a parte de

trás do móvel e a parede da cozinha.

2. Mantenha uma abertura em cima, na parte de trás

do móvel, desimpedida.

3. Caso a distância mínima de 20mm na parte de

trás do móvel não esteja assegurada, crie uma abertura na parte inferior.

4. Caso a largura interior do móvel não seja superior

a 780mm, efetue incisões nas paredes laterais.

5. Não sele o rodapé inferior hermeticamente.

Nota:Se incorporar o aparelho numa ilha ou num outro local diferente não descrito, providencie uma ventilação adequada da placa de cozinhar. Encastre sobre gaveta ¡ Para garantir uma boa ventilação, a distância en- tre a superfície da bancada de trabalho e a parte superior da gaveta deve ser de 70mm.

Encastre sobre o forno ¡ Para garantir uma boa ventilação, a distância en- tre a parte superior da bancada de trabalho e a superfície da parte frontal do forno deve ser de 30mm e distância mínima entre o forno e a placa de cozinhar deve ser de 5mm. ¡ Consulte as instruções de montagem do forno, caso tenha de aumentar a distância entre a placa de cozinhar e o forno.

Colocar o cabo de rede na caixa de ligação Requisito:Nos aparelhos sem uma ficha de ligação montada previamente.

1. Vire a placa de cozinhar e pouse-a sobre o fundo

da embalagem, um pano ou uma outra superfície, de forma a evitar riscos.

2. Levante a tampa da caixa de ligação com a ajuda

de uma chave de fendas.

3. Solte o parafuso de fixação e levante a braçadeira

com a ajuda de uma chave de fendas.

4. Ligue à caixa de ligação apenas de acordo com a

– BN: castanho – BU: azul – GN/YE: amarelo e verde – BK: preto – GY: cinzento Nota:Se realizar a ligação de acordo com o es- quema de ligações 2L/2N, altere a disposição das pontes de acordo com o esquema.

5. Após a ligação do cabo, aperte os parafusos cor-

retamente na caixa de ligação.

6. Fixe o cabo elétrico com a braçadeira e aperte o

parafuso de fixação.

7. Coloque o cabo na zona central da caixa de liga-

ção. Feche a tampa da caixa de ligação.

8. Se o cabo elétrico interferir com a gaveta, fixe o

cabo à parte inferior da placa de cozinhar com a braçadeira fornecida.

Inserir a placa de cozinhar

2. Coloque a placa de cozinhar no nicho.

3. Preste atenção para que a placa de cozinhar fi-

que à mesma altura da bancada de trabalho e pa- ra que o aparelho não resvale. ‒ Fixe os clipes de fixação fornecidos na banca- da de trabalho e cuidadosamente no aparelho. ‒ Não utilize aparafusadoras elétricas.

4. No caso de bancadas de trabalho ladrilhadas, ve-

de as juntas dos ladrilhos com borracha de silico- ne.

5. Antes da selagem dos vedantes, execute um teste

de funcionamento correspondente. ‒ Sele a folga em redor com silicone adequado e resistente ao calor, p. ex., com Novasil® S70, Ottoseal® S70. ‒ Alise a junta com o produto alisante recomen- dado pelo fabricante. Respeite as indicações sobre o silicone. ‒ Coloque o aparelho em funcionamento apenas quando o silicone estiver completamente seco. O tempo de secagem demora, no mínimo, 24 horas e depende da temperatura ambiente. ‒ Pode adquirir uma cola de silicone adequada através do nosso serviço de apoio ao consumi- dor.

a Cuidado! A utilização de um silicone desadequa- do pode provocar alterações permanentes na cor das bancadas de trabalho em mármore natural. Nota:Não dobre nem entale o cabo de ligação e mantenha-o afastado de arestas afiadas e peças quentes. Conectar o aparelho Requisito:Observe os dados de ligação na placa de características.

1. Ligue apenas de acordo com o esquema de liga-

– BN: castanho – BU: azul – GN/YE: amarelo e verde – BK: preto – GY: cinzento Nota:Dependendo do tipo de ligação, tem even- tualmente de alterar a disposição dos terminais fornecidos de fábrica. Para isso, poderá ser ne- cessário encurtar os terminais e remover o isola- mento, para colocar um terminal que una dois ca- bos.

2. Verificar a prontidão operacional: se no visor do

aparelho surgir , ou , não está conec- tado corretamente. Desligue o aparelho da corren- te e verifique a ligação do cabo à rede elétrica.22 Combinações especiais Se montar a placa de cozinhar por cima de um for- no doutra marca, utilize um fundo falso de madeira.

Desmontar o aparelho ATENÇÃO! Ferramentas podem danificar o aparelho. ▶ Nunca retire o aparelho por cima.

1. Desligue o aparelho da fonte de alimentação.

2. Se existentes, remova as ancoragens de fixação.

3. Retire a vedação em silicone que rodeia a placa

de cozinhar com uma ferramenta adequada.

4. Retire a placa de cozinhar, pressionando por bai-
