MANUAL DE UTILIZADOR EMRH908VRTW EAS Electric

3 Utilização Manutenção

INSTALAÇÃO CONEXÕES UTILIZAÇÃO: PAINEL DE CONTROLO

LIMPEZA E MANUTENÇÃO Limpeza dos filtros de gorduras Filtros de carvão activado Substituição da lâmpada

DISPOSIÇÃO DE ELIMINAÇÃO RESOLUÇÃO DE PROBLEMAS CONDIÇÕES DE GARANTIA

RECOMENDAÇÕES E SUGESTÕES

Estas instruções de funcionamento são aplicáveis a diferentes modelos deste produto. Portanto, poderá encontrar descrições individuais de características que não se aplicam ao seu modelo em particular.

INSTALAÇÃO

• O fabricante não será responsável por quaisquer danos resultantes de instalação incorrecta ou inadequada.
• Observar a distância mínima entre o suporte da panela na placa e a parte inferior do exaustor. (Quando o exaustor estiver sobre uma placa de gás, devem ser deixados pelo menos 65 cm. Se as instruções de instalação da placa de gás especificarem uma distância maior, esta é a distância a ter em conta. A distância de 65 cm pode ser reduzida por: partes não combustíveis de, e partes que operam em tensão extra baixa, desde que estas partes não dêem acesso a componentes sob tensão se forem deformadas).

- Verificar se a tensão de corrente da caixa corresponde à tensão indicada na placa de identificação do exaustor.

- Para aparelhos da Classe I, verificar se a instalação doméstica assegura uma ligação à terra adequada. Ligar o extractor à pilha de escape com um tubo de diâmetro mínimo de 120mm. A via de escape deve ser tão curta quanto possível, e o ar não deve ser descarregado para uma chaminé que é utilizada para descarregar fumos de aparelhos a gás ou outros combustíveis.

- Se o ventilador extractor for utilizado em conjunto com aparelhos não eléctricos (tais como aparelhos a gás), deve ser assegurado um nível de ventilação suficiente na sala para evitar o refluxo dos gases de escape. A cozinha deve ter uma abertura que comunique directamente com o ar livre para assegurar a entrada de ar limpo.

- Quando o exaustor é utilizado em conjunto com aparelhos não eléctricos, a pressão negativa na sala não deve exceder 0,04 mbar para evitar que o fumo seja arrastado de volta para a sala através da exaustor.

- Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu serviço técnico ou por profissionais com qualificações semelhantes, a fim de evitar riscos.

- As actuais normas de qualidade do ar devem ser observadas.

UTILIZAÇÃO

- O exaustor foi concebido apenas para uso doméstico, e não é adequado para barbecues, churrascarias ou quaisquer outros fins comerciais. Nunca utilizar o exaustor para nenhum fim, excepto para o qual foi concebido. Nunca deixar chamas altas sob o exaustor quando em funcionamento.

- Ajustar a intensidade da chama de modo a que fique apenas abaixo do fundo da panela, e certificar-se de que não sobe para os lados da panela.

- A fritura deve ser continuamente monitorizada: o óleo sobreaquecido pode pegar fogo.

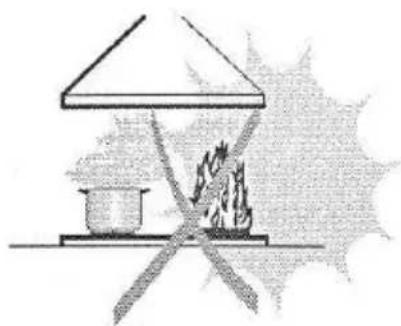

- Não flambar debaixo do exaustor, pois existe o risco de incêndio.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos.

2°

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• A limpeza e a manutenção diária não devem ser realizadas por crianças sem supervisão.
• ATENÇÃO: As peças acessíveis podem ficar muito quentes quando utilizadas com aparelhos de cozinha.

MANUTENÇÃO

• O exaustor e o seu filtro devem ser limpos regularmente de acordo com as instruções.
• Desligue o aparelho da rede antes de efectuar trabalhos de manutenção.
• Limpar e/ou substituir os filtros após o período especificado (risco de incêndio).
• Limpar o exaustor com um pano húmido e um detergente líquido neutro.
• O exaustor pode ser utilizada em 4 fogos, no máximo.

Ref.	Qtd.	Componentes do produto
1	1	Corpo da unidade, constituído por:comandos, luz, ventilador extractor, filtro
2.1	1	Cobertura do tubo inferior
2.2 1		Cobertura do tubo superior
3 1		Adaptador tubo (opcional)
4	1	Tubo extensível
5 2		Filtro de carvão ativado (opcional)

Qtd.	Documentação
1	Manual de instruções

Ref.	Qtd.	Componentes opcionais de instalação
10	7	Parafusos 5 x 50
11	7	Tampões de parafuso
12	6	Parafusos 4,2 x 9,5
20	1	Placa de montagem
21	2	Suporte de montagem da chaminé

2.2 2.1 1 21 11 10 21 12 12 20 4 3 11 10 1

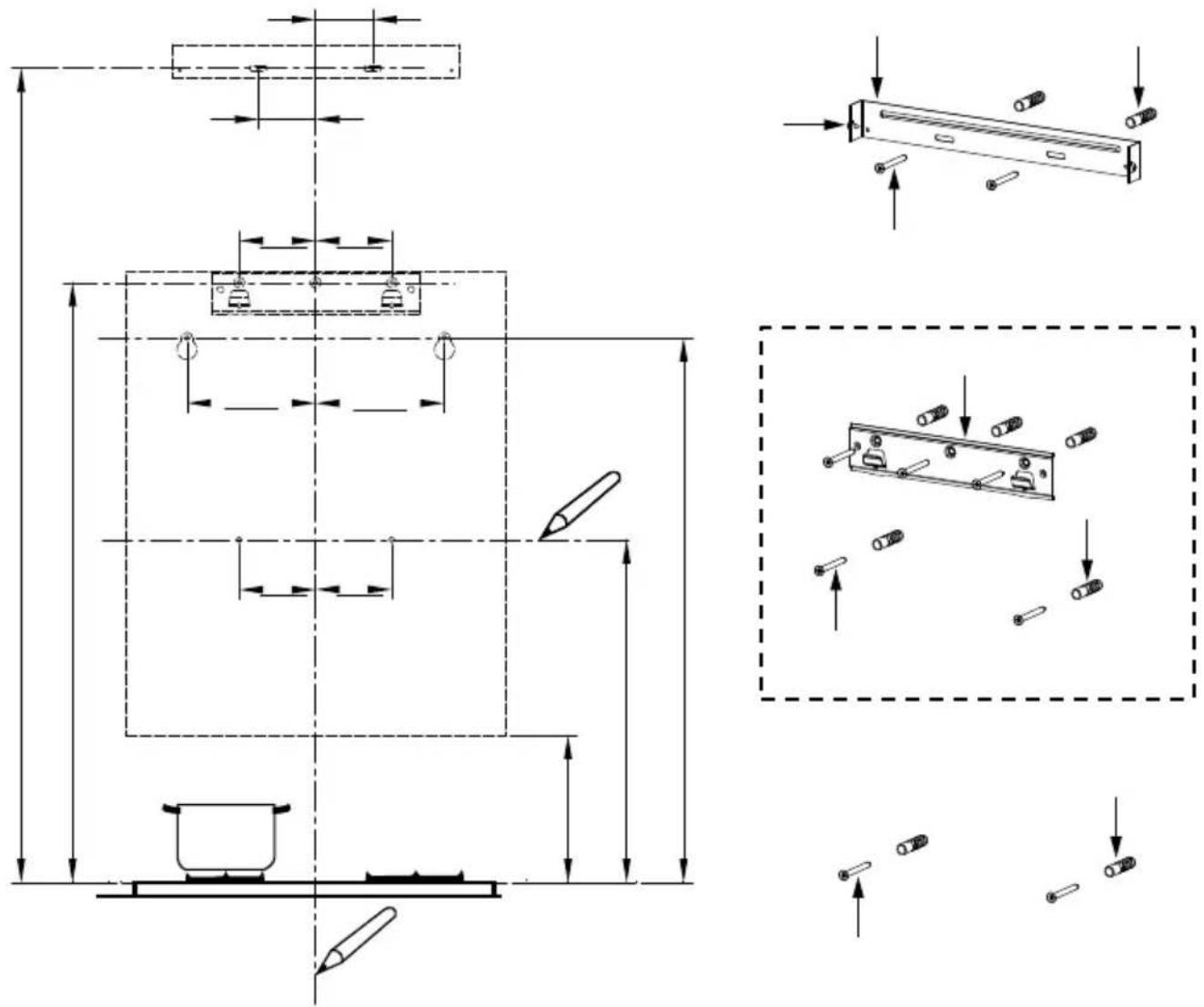

FUROS NA PAREDE E FIXAÇÃO DE SUPORTES

Linha vertical de referência

Como primeiro passo, faça as seguintes marcas:

Pontos de marcação

• Faça furos nos pontos marcados com uma broca de 10 mm.
• Colocar os tampões (11) nos buracos.
• Fixar o suporte do exaustor 20 com 3 parafusos 10 (5 x 50) na linha horizontal A.
• Fixar o suporte do tubo 21 com 2 parafusos 10 (5 x 50) na linha horizontal B.

Fixar o corpo da unidade

CONEXÕES

SISTEMA DE EXTRAÇÃO POR CONDUTAS

utilizando um tubo rígido ou flexível de φ 150 ou φ 120 mm, conforme decidido pelo instalador.

• Se for instalada uma ligação de extração φ 120 mm, instalar o adaptador 3 na saída da unidade.
• Fixar o tubo 4 no lugar usando pinças (adquirido separadamente).
• Remover os filtros de carvão ativo, se presentes.

Ø150 Ø120

LIMPEZA E MANUTENÇÃO

- Os filtros devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência se o aparelho for muito utilizado. Podem ser lavados na máquina de lavar louça.

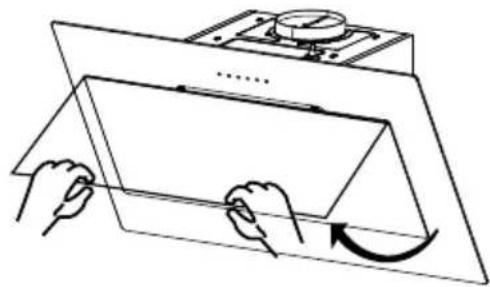

- Remover os filtros pressionando-os para a parte de trás do exaustor e puxando-os ao mesmo tempo para baixo.

- Os filtros não devem ser dobrados de forma alguma enquanto estiverem a ser lavados. (A cor da superfície do filtro pode mudar com o tempo, mas isto não tem influência na sua eficácia).

- Ao remontar os filtros, verificar se estão corretamente orientados, com a flange virada para o exterior.

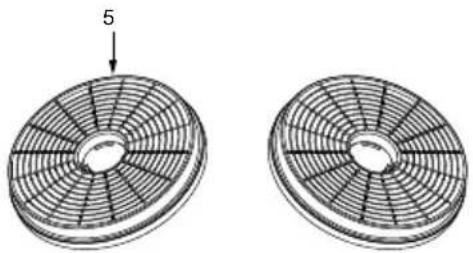

FILTRO DE CARVÃO ATIVADO (versão de recirculação)

Estes filtros não são laváveis e não podem ser regenerados. Devem ser substituídos a cada 4 meses de utilização, ou mais frequentemente se o exaustor for muito utilizado.

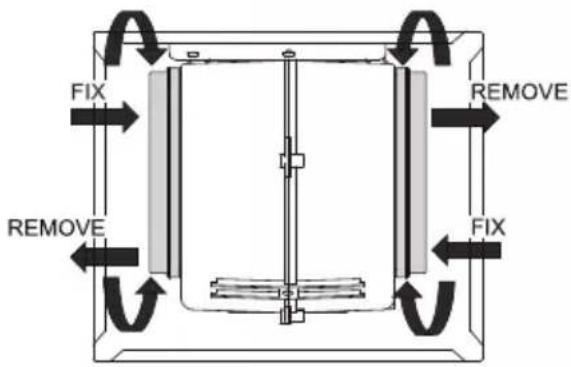

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ATIVADO

• Retirar os filtros metálicos.
• Remover os filtros de carvão activado saturados e encaixar novos filtros.
• Substituir os filtros metálicos.

ELIMINAÇÃO DE EQUIPAMENTO ANTIGO

DISPOSIÇÃO: Não eliminar este produto como lixo municipal não separado. É necessário recolher estes resíduos separadamente para tratamento especial.

De acordo com a directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE), os aparelhos domésticos não podem ser eliminados nos contentores de lixo municipais normais; têm de ser recolhidos separadamente para optimizar a recuperação e reciclagem dos seus componentes e materiais constituintes e para reduzir o impacto na saúde humana e no ambiente.

O símbolo do caixote do lixo com uma cruz é marcado em todos os produtos para lembrar ao consumidor a obrigação de os separar para recolha separada. O consumidor deve contatar a autoridade local ou o retalhista para obter informações sobre a correta eliminação do seu aparelho.

RESOLUÇÃO DE PROBLEMAS

Falha	Causa	Solução
Luz acesa mas motor não ligado	As lâminas estão bloqueadas	Verificar as lâminas
	O condensador está danificado	Substituir o condensador
	O motor está danificado	Substituir o motor
	A cablagem interna do motor está desligada. Pode ocorrer um odor desagradável	Substituir o motor
Nem a luz nem o motor estão a funcionar	Para além do acima referido, verifique o seguinte:
	Luz defeituosa	Mudar a luz
	Cabo de alimentação solto	Ligar os fios no diagrama de cablagem
Fuga de óleo	A saída e a entrada de ventilação não estão bem vedadas.	Retirar a saída e selar com cola
Vibração	As lâminas danificadas podem causar vibrações.	Substituir a hélice
	O motor não está bem fixado.	Fixar corretamente o motor.
	O exaustor não está bem fixado.	Fixar corretamente o exaustor.
Extração insuficiente	Distância excessiva entre o exaustor e o fogão	Reajustar a distância
	Demasiada ventilação através de portas e janelas	Escolher outro local para instalar o exaustor ou fechar uma porta/janela.

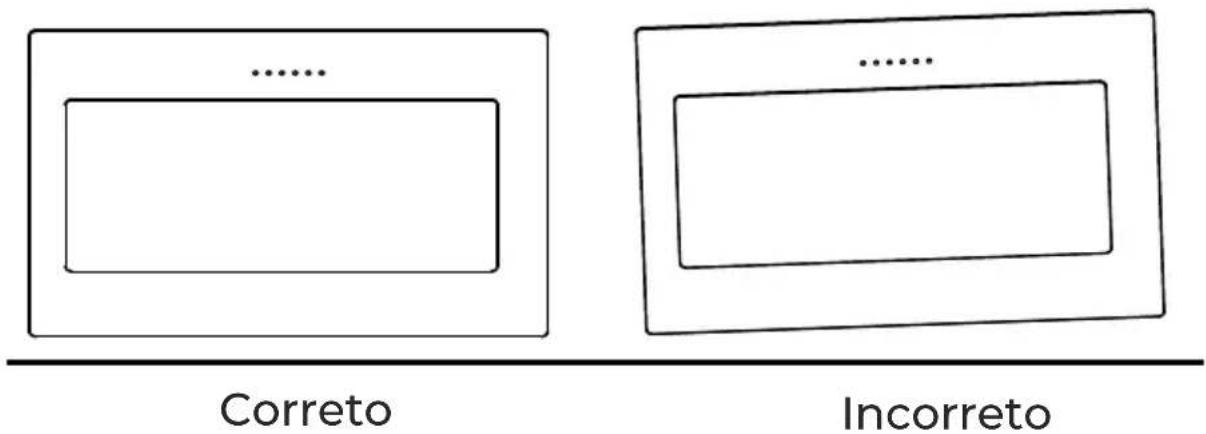

O exaustor está inclinado	Os parafusos não são apertados corretamente	Apertar o parafuso de fixação até à horizontal
	Os parafusos de ancoragem não são apertados corretamente.	Apertar o parafuso de ancoragem até ficar horizontal.
