MANUAL DE UTILIZADOR DUALGTX1660A6GEVO ASUS

Controladores e Utilitários

Guia de instalação do software

PG15279

Edição Revista V6

Março de 2019

Copyright © 2019 ASUSTeK COMPUTER INC. Reservados todos os direitos.

Nenhuma parte deste manual, incluindo os produtos e software aqui descritos, pode ser reproduzida, transmitida, transcrita, armazenada num sistema de recuperação, ou traduzida para outro idioma por qualquer forma ou por quaisquer meios, excepto a documentação mantida pelo comprador como cópia de segurança, sem o consentimento expresso e por escrito da ASUSTeK COMPUTER INC. ("ASUS").

A garantia do produto ou a manutenção não será alargada se: (1) o produto for reparado, modificado ou alterado, a não ser que tal reparação, modificação ou alteração seja autorizada por escrito pela ASUS; ou (2) caso o número de série do produto tenha sido apagado ou esteja em falta.

A ASUS FORNECE ESTE MANUAL "TAL COMO ESTÁ" SEM QUALQUER TIPO DE GARANTIA QUER EXPRESSA QUER IMPLÍCITA, INCLUINDO MAS NÃO LIMITADA ÀS GARANTIAS IMPLÍCITAS OU CONDIÇÕES DE PRÁTICAS COMERCIAIS OU ADEQUABILIDADE PARA UM DETERMINADO FIM. EM CIRCUNSTÂNCIA ALGUMA PODE A ASUS, SEUS DIRECTORES, OFICIAIS, EMPREGADOS OU AGENTES SEREM RESPONSABILIZADOS POR QUAISQUER DANOS INDIRECTOS, ESPECIAIS, ACIDENTAIS OU CONSEQUENTES (INCLUINDO DANOS PELA PERDA DE LUCROS, PERDA DE NEGÓCIO, PERDA DE UTILIZAÇÃO OU DE DADOS, INTERRUPÇÃO DA ACTIVIDADE, ETC.) MESMO QUE A ASUS TENHA SIDO ALERTADA PARA A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS, RESULTANTES DE QUALQUER DEFEITO OU ERRO NESTE MANUAL OU NO PRODUTO.

AS ESPECIFICAÇÕES E INFORMAÇÕES CONTIDAS NESTE MANUAL SÃO FORNECIDAS APENAS PARA FINS INFORMATIVOS E ESTÃO SUJEITAS A ALTERAÇÃO EM QUALQUER ALTURA SEM AVISO PRÉVIO, NÃO CONSTITUINDO QUALQUER OBRIGAÇÃO POR PARTE DA ASÚS. A ASUS NÃO ASSUME QUALQUER RESPONSABILIDADE POR QUAISQUER ERROS OU IMPRECISÕES QUE POSSAM APARECER NESTE MANUAL, INCLUINDO OS PRODUTOS E SOFTWARE NELE DESCRITOS.

Os produtos e nomes de empresas que constam deste manual são utilizados apenas para fins de identificação ou de explicação e para benefício do utilizador, não existindo qualquer intenção de violação da lei.

Índice

Avisos 248

Normas de segurança....249

Acerca deste guia....250

1. Informação do CD de suporte 251

2. Controladores VGA 252

2.1 Instalar o controlador VGA....252

2.2 Desinstalar o controlador VGA....253

1. Utilitário ASUS GPU Tweak....254

3.1 Instalar o ASUS GPU Tweak....254

3.2 Desinstalar o ASUS GPU Tweak....255

1. Utilitário ASUS APRP....256

4.1 Instalar o ASUS APRP 256

4.2 Desinstalar o ASUS APRP 257

1. Outras informações ....262

7.1 Pesquisar o CD de suporte....262

7.2 Informação de Contacto....262

7.3 Ver o ficheiro Readme 263

Apêndice: Resolução de problemas básicos ......264

Avisos

Declaração da FCC (Comisão Federal de Comunicações)

Este dispositivo é compatível com o Artigo 15º das regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências prejudiciais e
• Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

Este equipamento foi testado e é compatível com os limites estipulados para um dispositivo digital da Classe B, segundo o Artigo 15º das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável protecção contra interferências prejudiciais na instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode interferir prejudicialmente com as comunicações via rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Caso este equipamento cause interferências prejudiciais à recepção via rádio ou televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador deve tentar corrigir a interferência adoptando uma ou mais das seguintes medidas:

• Reorientar ou deslocar a antena receptora.
- Aumentar a separação entre o equipamento e o dispositivo receptor.
- Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o dispositivo receptor está ligado.
- Consultar o fornecedor ou um técnico de rádio/TV qualificado se precisar de ajuda.

É obrigatória a utilização de cabos blindados na ligação do monitor à placa gráfica de forma a garantir a compatibilidade com as regras da FCC. As alterações ou modificações a esta unidade não expressamente aprovadas pela entidade responsável pela conformidade podem invalidar a autoridade do utilizador para usar este equipamento.

Declaração do Departamento Canadiano de Comunicações

Este dispositivo digital não excede os limites estipulados para um dispositivo da Classe B, no que toca às emissões de ruídos radioeléctricos a partir de dispositivos digitais, tal como estipulado nos Regulamentos de Interferência Radioeléctrica do Departamento Canadiano de Comunicações.

Este dispositivo digital de Classe B é compatível com o regulamento canadiano ICES-003.

REACH

Cumprindo o quadro regulamentar REACH (Registo, Avaliação, Autorização e Restrição dos Produtos Químicos), divulgamos as substâncias químicas incluídas nos nossos produtos no Web site ASUS REACH em "http://csr.asus.com/english/REACH.htm".

Aviso da Macrovision Corporation relativamente a este produto

Este produto inclui tecnologia de protecção de direitos de autor protegida por registo de determinadas patentes dos E.U.A. e outros direitos sobre propriedade intelectual da Macrovision Corporation e de outros proprietários de direitos. A utilização desta tecnologia de protecção de direitos de autor tem de ser autorizada pela Macrovision Corporation, destinando-se apenas a utilização doméstica e a outras utilizações de visualização limitada, excepto em caso de autorização concedida pela Macrovision Corporation. É proibida a engenharia inversa ou a desmontagem.

Normas de segurança

Segurança eléctrica

• Ao adicionar/remover dispositivos do sistema, garanta que os cabos de alimentação dos dispositivos estão desligados antes dos cabos de sinal serem ligados. Se possível, desligue todos os cabos de energia existente no sistema antes de adicionar um dispositivo.
• Garanta que a fonte de alimentação está configurada para a voltagem correcta na sua área. Se não tem a certeza de qual a voltagem da tomada eléctrica que está a usar, contacte a sua companhia eléctrica.
• Se a fonte de alimentação estiver avariada, não tente arranjá-la. Contacte um técnico qualificado ou o seu vendedor.

Segurança no funcionamento

• Antes de instalar dispositivos na sua motherboard, leia atentamente todos os manuais que constam da embalagem.
• Antes de utilizar o produto, certifique-se de que todos os cabos estão correctamente ligados e de que os cabos de alimentação não estão danificados. Se detectar qualquer dano, contacte imediatamente o vendedor.
• Para evitar curto-circuitos, mantenha os clips, parafusos e agrafos afastados dos conectores, das ranhuras, das tomadas e dos circuitos.
• Evite locais com pó, húmidos e temperaturas extremas. Não coloque o produto em zonas onde este se possa molhar.
  • Coloque o produto sobre uma superfície estável.
• Se detectar qualquer problema técnico no produto, contacte um técnico qualificado ou o vendedor.

Acerca deste guia

Convenções utilizadas neste guia

Para ter a certeza de que efectua determinadas tarefas correctamente, tome nota dos seguintes símbolos utilizados ao longo do manual.

ADVERTÊNCIA: Informação que evita ferimentos pessoais ao tentar concluir uma tarefa.

ATENÇÃO: Informação que evita danos ao nível dos componentes ao tentar concluir uma tarefa.

IMPORTANTE: Informação que DEVE seguir para concluir uma tarefa.

NOTA: Sugestões e informação adicional para o auxiliar a concluir uma tarefa.

Onde encontrar mais informação

Tenha em atenção os seguintes recursos para obter informação adicional e para actualizar o produto e o software.

1. Web sites da ASUS

Os web sites internacionais da ASUS (https://www.asus.com/) fornecem informação actualizada sobre o hardware da ASUS e também sobre o software. Os websites da ASUS são indicados nas Informações de Contacto da ASUS no verso da capa deste guia de instalação.

2. Documentação adicional

A embalagem do seu produto pode incluir documentação opcional, tal como garantias, que podem ser fornecidas pelo vendedor. Estes documentos não fazem parte da embalagem padrão.

1. Informação do CD de suporte

O CD de suporte contém os controladores e utilitários que devem ser instalados no seu PC para a placa VGA. Clique nas ícones no menu principal do CD de suporte para obter informações de contacto da ASUS, navegar pelo conteúdo do CD, ou ver o ficheiro Readme.

• As imagens mostradas neste manual podem não corresponder exactamente ao mostrado no seu ecrã.
• Alguns itens do controlador e do utilitário que constam do CD de suporte aplicam-se apenas às placas VGA da ASUS.
• Pode necessitar de ter privilégios de administração para instalar os controladores e utilitários. Consulte a documentação do seu Windows® 10 / 8.1 / 8 / 7 / Vista para mais informações.
• O conteúdo do CD de suporte pode ser alterado em qualquer altura sem aviso prévio. Visite o web site da ASUS (www.asus.com) para obter as actualizações.

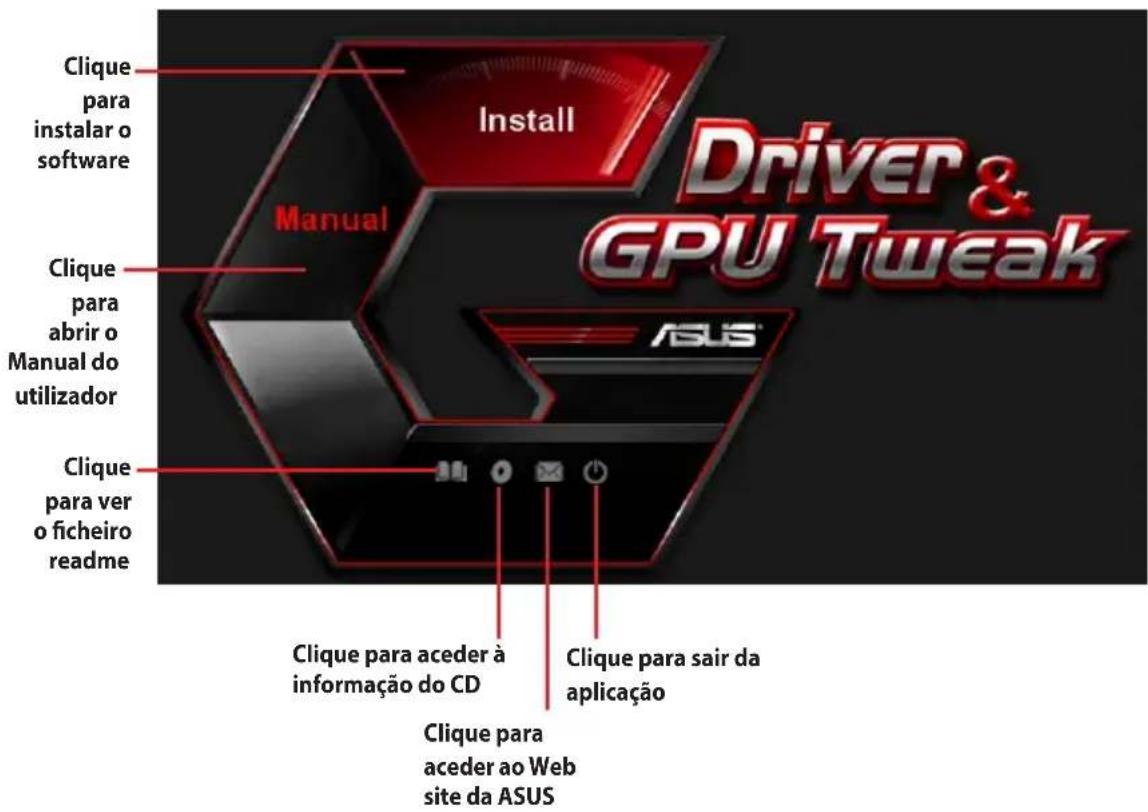

Insira o CD de na unidade óptica do computador. Se a Execução Automática estiver activada, o Menu Principal será iniciado automaticamente.

Driver & GPU Tweak Install Manual Clique para instalar o software Clique para abrir o Manual do utilizador Clique para ver o ficheiro readme Clique para aceder à informação do CD Clique para aceder ao Web site da ASUS Clique para sair da aplicação

Caso a função de execução automática NÃO esteja activada no seu computador, procure o ficheiro UI.exe no CD de suporte. Faça duplo clique sobre UI.exe para executar o programa de instalação a partir do CD.

2. Controladores VGA

Um controlador VGA é um programa que faz com que o dispositivo funcione com o seu sistema operativo. Depois de instalar fisicamente a placa gráfica, utilize os métodos recomendados nesta secção para instalar, actualizar ou remover o controlador VGA.

Se estiver a substituir uma placa gráfica antiga por uma placa gráfica nova da ASUS, certifique-se de que remove o antigo controlador de visualização do seu sistema.

2.1 Instalar o controlador VGA

2.1.1 InstalaçãonoWindows (64 bit)

* Vista e Windows® 10 / 8.1 / 8 / 7

Para instalar o controlador VGA para Windows® 10 / 8.1 / 8 / 7 (64 bit):

1. Introduza o CD de suporte na unidade óptica.

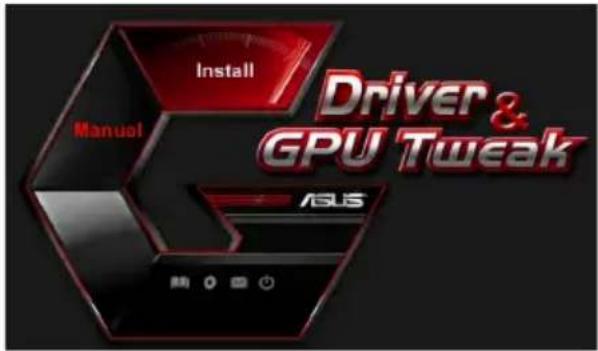

2. Se a Execução Automática estiver activada, o menu principal será exibido automaticamente. Se a função de execução automática estiver desactivada, execute o ficheiro UI.exe a partir do directório raiz do CD de suporte.

3. No menu principal, clique em Install (Instalar).

4. Seleccione Display Driver (Controlador de visualização) e clique no botão Install (Instalar).

5. Quando a instalação estiver concluída, clique em OK para iniciar o sistema.

Install Driver & GPU Tweak Manual ASUS

- Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades), seleccione o controlador da placa gráfica. Clique em Uninstall (Desinstalar).

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repairs. Organize ▼ Uninstall/Change Name ASUS GPU Work ASUS Product Register Program Google Chrome Google Toolbar for Internet Explorer GPU Work Streaming Microsoft .NET Framework 4 Client Profile Microsoft .NET Framework 4 Extended NVIDIA 30 Vision Controller Driver 337.50 NVIDIA 30 Vision Driver 337.50 NVIDIA GeForce Experience 2.1.1.1 NVIDIA Graphics Driver 337.50 NVIDIA HD Audio D ▼ Uninstall/Change NVIDIA Physi System Software 9131120 Realtek Ethernet Controller Driver Publisher Installed On Side Venlon ASUSTek COMPUTER INC. ASUSTek Computer Inc. Google Inc. Google Inc. ASUS Microsoft Corporation Microsoft Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation N NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation O NVIDIA Corporation

3. Utilitário ASUS GPU Tweak

O utilitário ASUS GPU Tweak permite-lhe monitorizar e optimizar as definições da sua placa gráfica ASUS.

3.1 Instalar o ASUS GPU Tweak

3.1.1 Instalar o ASUS GPU Tweak no Windows® 10 / 8.1 / 8 / 7 (64 bit)

Para instalar o ASUS GPU Tweak no Windows® 10 / 8.1 / 8 / 7 (64 bit):

1. Insira o CD de suporte na unidade óptica.

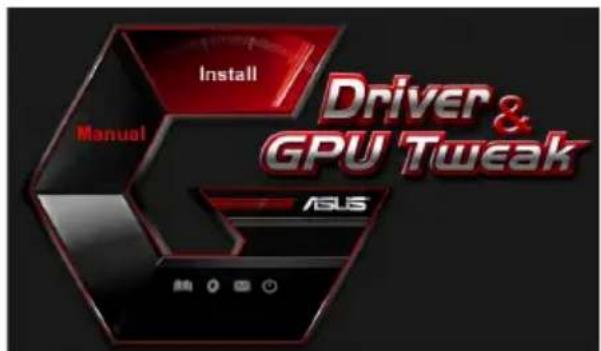

2. Se a Execução Automática estiver activada, o menu principal será apresentado automaticamente.
   Se a Execução Automática estiver desactivada, execute o ficheiro UI.exe no directório raiz do seu CD de suporte.

Install Driver & GPU Tweak Manual ASUS

1. No menu principal, clique em Install (Instalar).

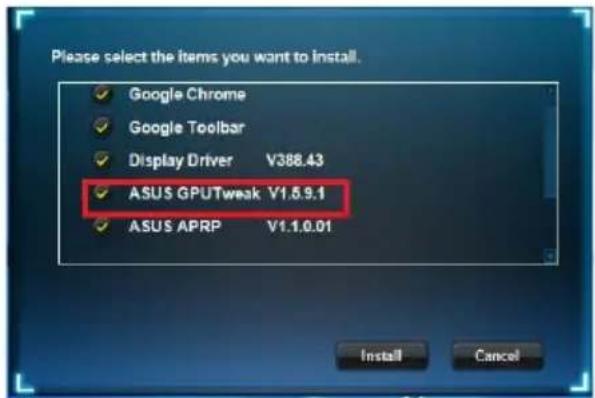

Seleccione ASUS GPU Tweak e clique no botão Install (Instalar).

1. Quando a instalação estiver concluída, clique em OK.

4. Utilitário ASUS APRP

4.1 Instalar o ASUS APRP

4.1.1 Instalar o ASUS APRP no Windows® 10 / 8.1 / 8 / 7 (64 bit)

Para instalar o ASUS APRP no Windows ^® 10 / 8.1 / 8 / 7 (64 bit):

1. Insira o CD de suporte na unidade óptica.

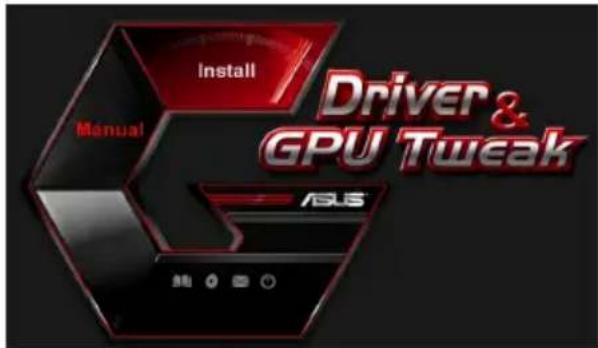

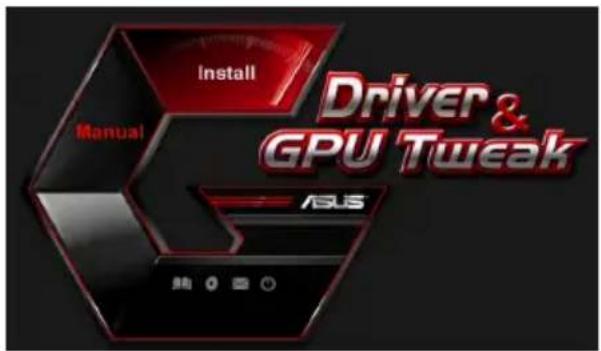

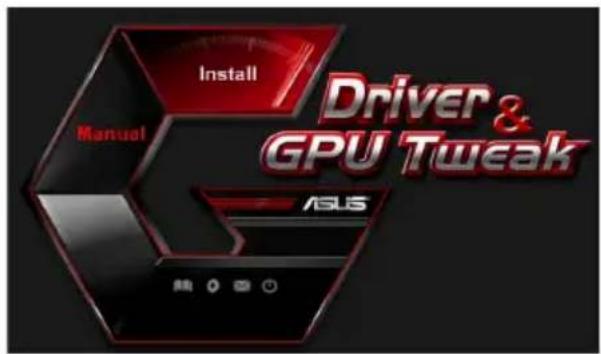

2. Se a Execução Automática estiver activada, o menu principal será apresentado automaticamente.
   Se a Execução Automática estiver desactivada, execute o ficheiro UI.exe no directório raiz do seu CD de suporte.

Install Driver & GPU Tweak Manual ASUS

1. No menu principal, clique em Install (Instalar).

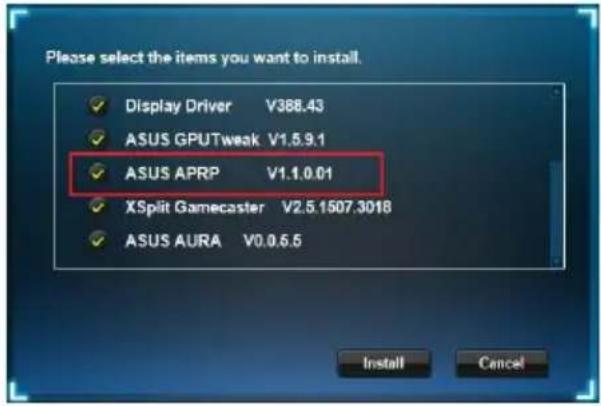

Seleccione ASUS APRP e clique no botão Install (Instalar).

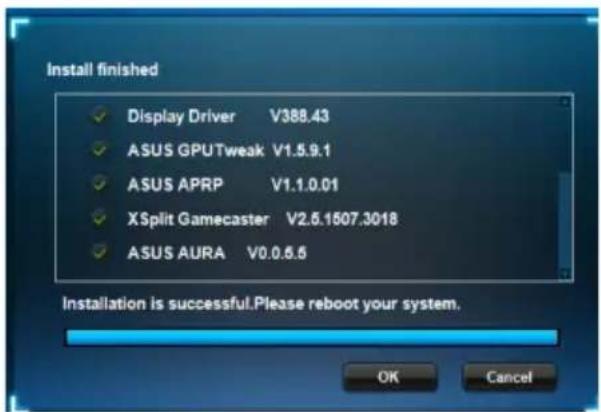

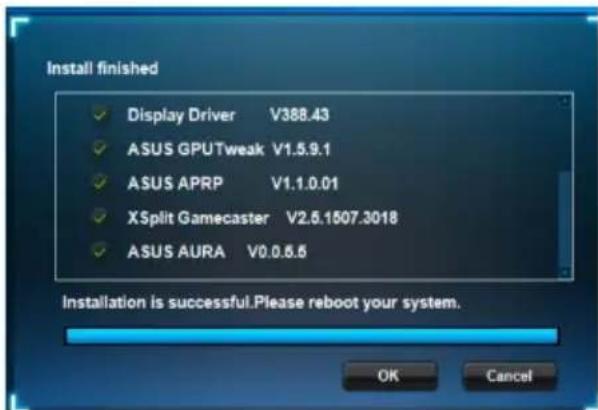

1. Quando a instalação estiver concluída, clique em OK.

1. Insira o CD de suporte na unidade óptica.

2. Se a Execução Automática estiver activada, o menu principal será apresentado automaticamente. Se a Execução Automática estiver desactivada, execute o ficheiro UI.exe no directório raiz do seu CD de suporte.

3. No menu principal, clique em Install (Instalar).

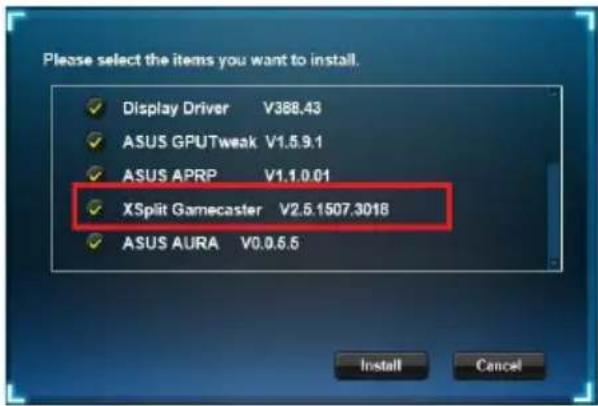

Seleccione XSplit Gamecaster e clique no botão Install (Instalar).

Install Driver & GPU Tweak Manual ASUS

1. Quando a instalação estiver concluída, clique em OK.

1. Insira o CD de suporte na unidade óptica.

2. Se a Execução Automática estiver activada, o menu principal será apresentado automaticamente.
   Se a Execução Automática estiver desactivada, execute o ficheiro UI.exe no directório raiz do seu CD de suporte.

3. No menu principal, clique em Install (Instalar).

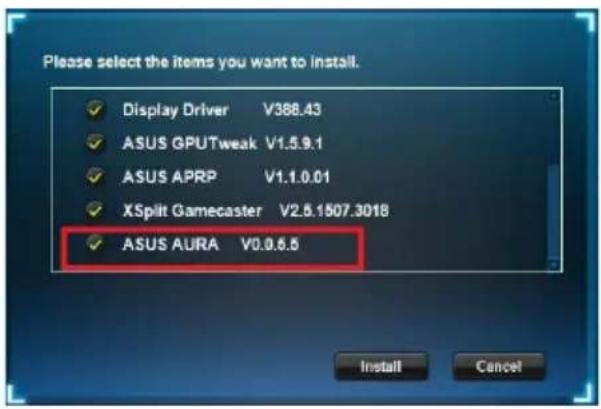

Seleccione ASUS AURA e clique no botão Install (Instalar).

Install Driver & GPU Tweak Manual ASUS

1. Quando a instalação estiver concluída, clique em OK.

7. Outras informações

7.1 Pesquisar o CD de suporte

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver activada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desactivada, execute o ficheiro UI.exe a partir do directório raiz do CD de suporte.

Install Driver & GPU Tweak Manual ASUS Mac BMW CD

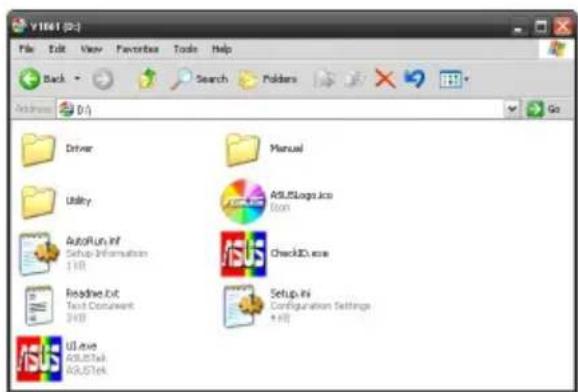

1. No menu principal, clique em Browse CD (Procurar no CD) para visualizar o conteúdo do CD.

V1861 (D:) File Edit View Favorites Tools Help Back Search Folders Address D:\ Driver Utility AutoRun.Int Setup Information 1 KB ReadLine.Int Text Commitment 3 KB UI.exe ASUSTek ASUSTek Manual ASUSTlogs.ico Icon CheckID.exe Setup Ini Configuration Settings + KB

7.2 Informação de Contacto

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver activada, o menu principal será exibido automaticamente.
   Se a função de execução automática estiver desactivada, execute o ficheiro UI.exe a partir do directório raiz do CD de suporte.
3. No menu principal, clique em Contact Us (Contacte-nos) para aceder ao Web site da ASUS para ver mais detalhes.

7.3 Ver o ficheiro Readme

Para ver o ficheiro Readme:

1. Introduza o CD de suporte na unidade óptica.

2. Se a Execução Automática estiver activada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desactivada, execute o ficheiro Ul.exe a partir do directório raiz do CD de suporte.

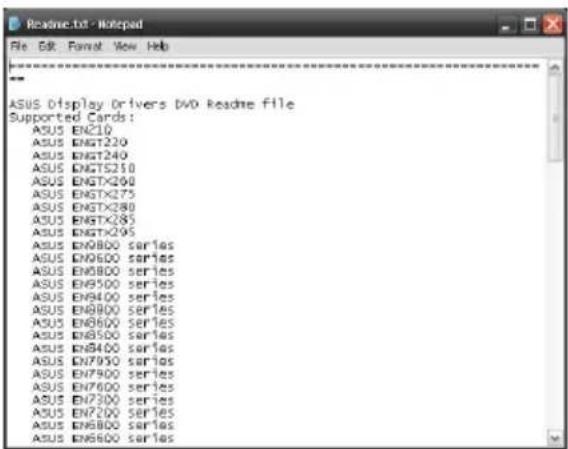

1. No menu principal, clique em Read me (Leia-me).

Install Driver & GPU Tweak Manual ASUS Read We

Apêndice: Resolução de problemas básicos

Se se deparar com qualquer uma das seguintes situações após a instalação da sua placa gráfica, experimente uma das seguintes soluções possíveis antes de recorrer à assistência técnica.

Se os problemas com o produto persistirem, visite https://www.asus.com/support para obter mais informações.

Problema Não se vê nada após instalação da placa
Causa A placa pode não estar devidamente instalada.Solução Certifique-se de que a placa não está inclinada ou mal introduzida na ranhura.
Causa O monitor pode não estar devidamente ligado.Solução Certifique-se de que o cabo de sinal está devidamente ligado ao monitor e à placa gráfica.
Causa A sua placa gráfica não é suportada pela motherboard.Solução Consulte a documentação técnica que acompanha a motherboard e verifique as especificações necessárias para a placa gráfica (e.g. voltagem para a placa AGP)
Causa A fonte de alimentação auxiliar da placa gráfica não está ligada.Solução Certifique-se de que os cabos de alimentação auxiliares estão devidamente ligados à fonte de alimentação.
Causa Alimentação insuficiente.Solução Certifique-se de que a sua fonte de alimentação fornece pelo menos a alimentação mínima necessária ao sistema.
Causa Definições incorrectas do sistema de hardware da motherboard (p.ex. ligações do painel de controlo do sistema).Solução	Verifique se os cabos do painel de controlo do sistema estão correctamente ligados (p.ex., Interruptor de energia, Reiniciação).Verifique se o CPU, ventoinha do CPU e/ou DIMMs de memória estão em boas condições e correctamente ligados.
Problema Balanço da cor incorrecto
Causa A placa pode não estar devidamente instalada.Solução Certifique-se de que a placa não está inclinada ou mal introduzida na ranhura.
Causa Os comandos do vídeo podem não estar devidamente definidos.Solução	Configure manualmente os comandos do vídeo para as definições pretendidas.Configure a resolução da sua placa gráfica. (i.e. altere as Propriedades de visualização)
Causa Pode existir um controlador da placa gráfica não suportado instalado no seu sistema. Podem ocorrer conflitos com controladores de placas gráficas de diferentes vendedores.Solução	Remova quaisquer controladores da placa gráfica que não sejam utilizados e que estejam instalados no seu sistema.Instale o controlador da placa gráfica que acompanha a sua placa gráfica.
Causa A fonte de alimentação auxiliar da placa gráfica não está ligada.Solução Certifique-se de que os cabos de alimentação auxiliares estão devidamente ligados à fonte de alimentação.
Causa Se o seu monitor utilizar conectores BNC, uma ou mais definições de ligação podem estar incorrectas.Solução Certifique-se de que todos os conectores BNC estão devidamente ligados à respectiva porta.
Causa A definição do software do monitor pode estar incorrecta.Solução Configure o software do monitor para as definições pretendidas.
Causa O monitor pode não estar devidamente ligado.Solução Certifique-se de que o cabo de sinal está devidamente ligado ao monitor e à placa gráfica.
Problema A imagem no ecrã apresenta-se distorcida.
Causa O seu monitor não suporta as definições de visualização pretendidas .Solução Certifique-se de que o seu monitor suporta as definições de visualização pretendidas. Consulte a documentação técnica que acompanha o monitor.
Causa A sua placa gráfica não suporta as definições pretendidas ao nível do sistema.Solução Certifique-se de que a sua placa gráfica suporta as definições de visualização pretendidas. Consulte a tabela de especificações que acompanha esta placa gráfica.
Causa Alguns ficheiros do controlador podem estar corrompidos.Solução Remova os controladores da placa gráfica actual e reinstale-os a partir do CD de suporte.
Causa Insuficiente dissipação do calor no interior da caixa.Solução Certifique-se de que a ventoinha da caixa, a CPU e o dissipador de calor equipado com ventoinha, e/ou a ventoinha da placa gráfica da GPU está a funcionar correctamente.
Causa Overclock excessivo da memória GPU ou VGA.Solução Reponha as predefinições de frequência da memória GPU e VGA.

A existência de outros problemas pode estar relacionada com outras peças ou acessórios (i.e. motherboard, fonte de alimentação, LCD/TRC) do seu sistema.
