ZFG816X - Exaustor ZANUSSI - Manual de utilização gratuito

Marca	Zanussi
Modelo	ZFG816X
Tipo de produto	Coifa decorativa de chaminé
Largura	60 cm
Peso aproximado	15 kg
Alimentação	220-240 V, 50 Hz
Potência de iluminação	LED integrada (não substituível pelo usuário)
Comandos	Painel tátil com 6 teclas: iluminação, 3 velocidades + max, parada, notificação de filtro
Número de velocidades	4 (velocidades 1, 2, 3 e máxima)
Função automática	Hob²Hood: controle automático via placa de cozimento compatível (infravermelho)
Controle remoto	Compatível (opcional, a ser comprado separadamente)
Filtro de gordura	2 ou 3 filtros metálicos laváveis na máquina de lavar louça (ciclo curto, baixa temperatura)
Filtro de carvão	Opcional, a ser substituído a cada 4 a 6 meses
Manutenção dos filtros	Limpeza mensal dos filtros de gordura; substituição regular do filtro de carvão
Notificação do filtro	Lembrete luminoso (30 segundos) para limpeza ou substituição
Reinicialização do filtro	Pressionar a tecla velocidade 1 por 3 segundos
Ativação/desativação Hob²Hood	Pressionar a tecla de iluminação por 3 segundos
Conexão do controle remoto	Ativada por padrão; manter desligado por 3 segundos para ativar/desativar
Fluxo de ar máximo	Aproximadamente 650 m³/h (estimativa para este tipo)
Nível sonoro	Aproximadamente 55-68 dB(A) conforme a velocidade (não especificado, estimativa)
Assistência	Entre em contato com o serviço ao cliente Zanussi para reparos e peças de reposição

Perguntas frequentes - ZFG816X ZANUSSI

Como ligar a coifa?

Pressione a tecla Primeira velocidade (tecla 3). Uma segunda pressão desliga o aparelho.

Como ajustar a velocidade de aspiração?

Use as teclas 3 (velocidade 1), 4 (velocidade 2), 5 (velocidade 3) ou 6 (velocidade máxima). A velocidade máxima retorna automaticamente à configuração anterior após 6 minutos.

O que significa a luz do filtro piscando?

Se a luz Notificação do filtro piscar por 30 segundos, isso indica que é necessário limpar o filtro de gordura (aceso fixo) ou substituir/limpar o filtro de carvão (piscando).

Como limpar os filtros de gordura?

Pressione a alavanca do grampo sob a coifa, incline o filtro para baixo e remova-o. Lave-o à mão com detergente suave ou na máquina de lavar louça (ciclo curto, baixa temperatura). A descoloração é normal.

Quando é necessário substituir o filtro de carvão?

A cada 4 a 6 meses aproximadamente, ou com mais frequência em caso de uso intensivo. O filtro de carvão não é lavável e deve ser substituído.

Como funciona a função Hob²Hood?

Ela conecta automaticamente a coifa a uma placa de cozimento compatível via infravermelho. A velocidade é ajustada automaticamente conforme a temperatura. Você também pode controlá-la manualmente a partir da placa de cozimento.

Posso usar um controle remoto?

Sim, você pode comprar um controle remoto opcional. A conexão está ativada por padrão. Para ativar/desativar, desligue a coifa e mantenha pressionada a tecla de velocidade 1 por 3 segundos.

Como reiniciar a luz do filtro?

Pressione a tecla Primeira velocidade (tecla 3) por 3 segundos até que a luz se apague.

O que fazer se a iluminação não funcionar mais?

A iluminação é uma lâmpada LED integrada que só pode ser substituída por um técnico autorizado. Entre em contato com o serviço pós-venda.

É possível limpar a coifa na máquina de lavar louça?

Apenas os filtros de gordura podem ir na máquina de lavar louça. O gabinete e as outras peças devem ser limpas com um pano macio e detergente não abrasivo.

MANUAL DE UTILIZADOR ZFG816X ZANUSSI

Obtenha conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

INFORMAÇÃO DE SEGURANÇA E INSTALAÇÃO

AVISO! Consulte o folheto de instruções de instalação em separado relativamente à informação de segurança e instalação. Leia cuidadosamente os capítulos de Segurança antes de qualquer utilização ou manutenção do aparelho.

DESCRIÇÃO DO PRODUTO

DESCRIÇÃO GERAL DO PAINEL DE CONTROLO

	Função Descrição
1	Hob 2 Hood Indicador da função para controlar o exaustor a partir da pla-ca.
2	Lâmpada Liga e desliga as luzes.
3	Primeira velocidade/Desli-gado	O motor muda para o primeiro nível de velocidade. Ao premir segunda vez desliga o aparelho.
4	Segunda velocidade. O motor	muda para o segundo nível de velocidade.
5	Terceira velocidade O motor	muda para o terceiro nível de velocidade.
6	Velocidade máxima O motor	muda para o nível máximo de velocidade.
7	Notificação do filtro Lembra	que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura.

UTILIZAR O EXAUSTOR

Verifique a velocidade recomendada na tabela seguinte.

Y011	Quando aquecer alimentos ou cozinhar em tachos tapados.
Y2	Quando cozinhar em tachos tapados em várias zonas de aquecimento ou vários queimadores e quando fritar lenta-mente.
Y3	Quando cozer ou fritar grandes quantidades de alimentos em tachos destapados ou quando cozinhar em várias zonas de aquecimento ou vários queimadores.
X	Quando cozer ou fritar grandes quantidades de alimentos com muita humidade em tachos destapados. O exaustor funciona com a velocidade máxima. O aparelho volta à regulação anterior ao fim de 6 minutos.

É recomendável deixar o exaustor a funcionar durante cerca de 15 minutos após o fim dos cozinhados.

Operar o exaustor:

1. Prima o primeiro botão de velocidade para ativar o aparelho.
2. Se necessário, prima o botão da luz para iluminar a placa.
3. Se necessário, altere a velocidade premindo o botão pretendido.

Para desligar o aparelho, prima novamente o botão da primeira velocidade do aparelho 1011.

HOB²HOOD FUNÇÃO

É uma função automática que liga a placa a um exaustor. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de funcionamento da placa e da temperatura do tacho mais quente. Também é possível controlar manualmente a ventoinha utilizando a placa manualmente. A função pode ser ativada a partir do painel da placa.

Para obter mais informações sobre como utilizar a função, consulte o manual do utilizador da placa.

NOTIFICAÇÕES DO FILTRO

O alarme do filtro lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura. O indicador do filtro está aceso durante 30 segundos se for necessário limpar o filtro de gordura. O indicador do filtro pisca durante 30 segundos se for necessário substituir ou limpar o filtro de carvão.

Consultar a secção sobre a limpeza do filtro de gordura no capítulo sobre cuidados e limpeza.

Consultar a secção da limpeza ou substituição do filtro de carvão no capítulo cuidados e limpeza.

Premir o botão durante 3 segundos para redefinir a função.

Como ativar ou desativar a função:

1. Premir o botão durante 3 segundos para ativar a função.

O indicador 2 pisca duas vezes quando a função for ativada. 2. Tocar no botão durante 3 segundos para desativar a função. O indicador 2 pisca uma vez quando a função for desativada.

CONTROLO REMOTO

O aparelho pode ser controlado com um controlo remoto. Visite o fornecedor local para comprar o controlo remoto.

A ligação está originalmente ativada.

Para ligar ou desligar o controlo remoto:

1. Desligue o aparelho.
2. Prima o símbolo durante 3 segundos.

O indicador no painel de controlo pisca duas vezes se a função estiver ativada e uma vez se estiver desativada.

MANUTENÇÃO E LIMPEZA

NOTAS SOBRE A LIMPEZA

Agentes de limpeza	Não use produtos de limpeza abrasivos nem esfregões.Limpe a superfície do aparelho com um pano macio com água quente e um detergente suave
	Depois de cozinhar, algumas partes do aparelho podem ficar quentes. Para evitar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.
	Limpe manchas com um detergente suave.
Mantenha o exaustor limpo	Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros resíduos pode provocar incêndios.Siga as instruções para limpar os acessórios quando a notificação do filtro estiver ativada. Consulte “Notificação do filtro” no capítulo “Utilização diária”.
	Os filtros de gordura podem ser lavados numa máquina de lavar a loiça.Programe a máquina de lavar loiça para um ciclo curto com temperatura baixa.O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.
Filtro de car-vão	O tempo de saturação do filtro de carvão depende dos tipos de cozinhados e da frequência de limpeza do filtro de gordura. O filtro de carvão ativado não é lavável, não pode ser regenerado e deve ser substituído aproximadamente a cada 4/6 meses de funcionamento, ou com maior frequência para uma utilização particularmente intensiva.

COMO LIMPAR O FILTRO DE GORDURA

Os filtros estão montados com grampos e pinos no lado oposto.

Como limpar o filtro:

1. Premir o manipulo dos grampos de fixação no painel do filtro, por baixo do exaustor (1).

1. Inclinar ligeiramente para baixo a parte da frente do filtro (2) e depois puxar.

Repetir os dois primeiros passos em todos os filtros.

1. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na máquina de lavar loiça.

Programar a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetuar os dois primeiros passos pela ordem inversa.

Repetir estes passos em todos os filtros, se aplicável.

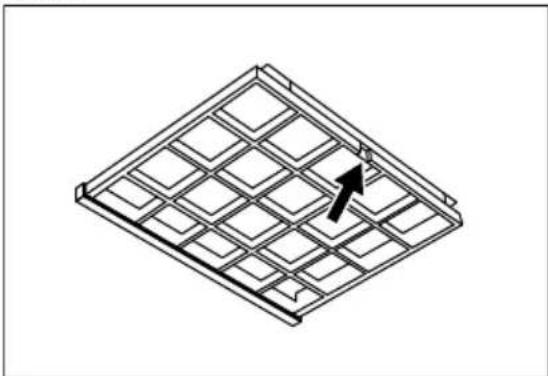

SUBSTITUIR O FILTRO DE CARVÃO (OPCIONAL)

AVISO! O filtro de carvão NÃO pode ser lavado!

Para substituir o filtro:

1. Retire os filtros de gordura do aparelho. Consulte a secção "Limpar o filtro de gordura" neste capítulo.
2. Puxe a extremidade dianteira na ranhura no sentido da parte inferior do filtro. Incline

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos

ligeiramente a parte da frente do filtro para baixo.

1. Para instalar um novo filtro, execute os mesmos passos pela ordem inversa.

De qualquer modo, é necessário substituir os filtros pelo menos a cada quatro meses.

SUBSTITUIR A LÂMPADA

Este aparelho é fornecido com uma lâmpada LED. A substituição desta peça tem de ser efetuada por um técnico qualificado. Em caso de avaria, consulte a secção “Assistência” no capítulo “Instruções de segurança”.

que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
